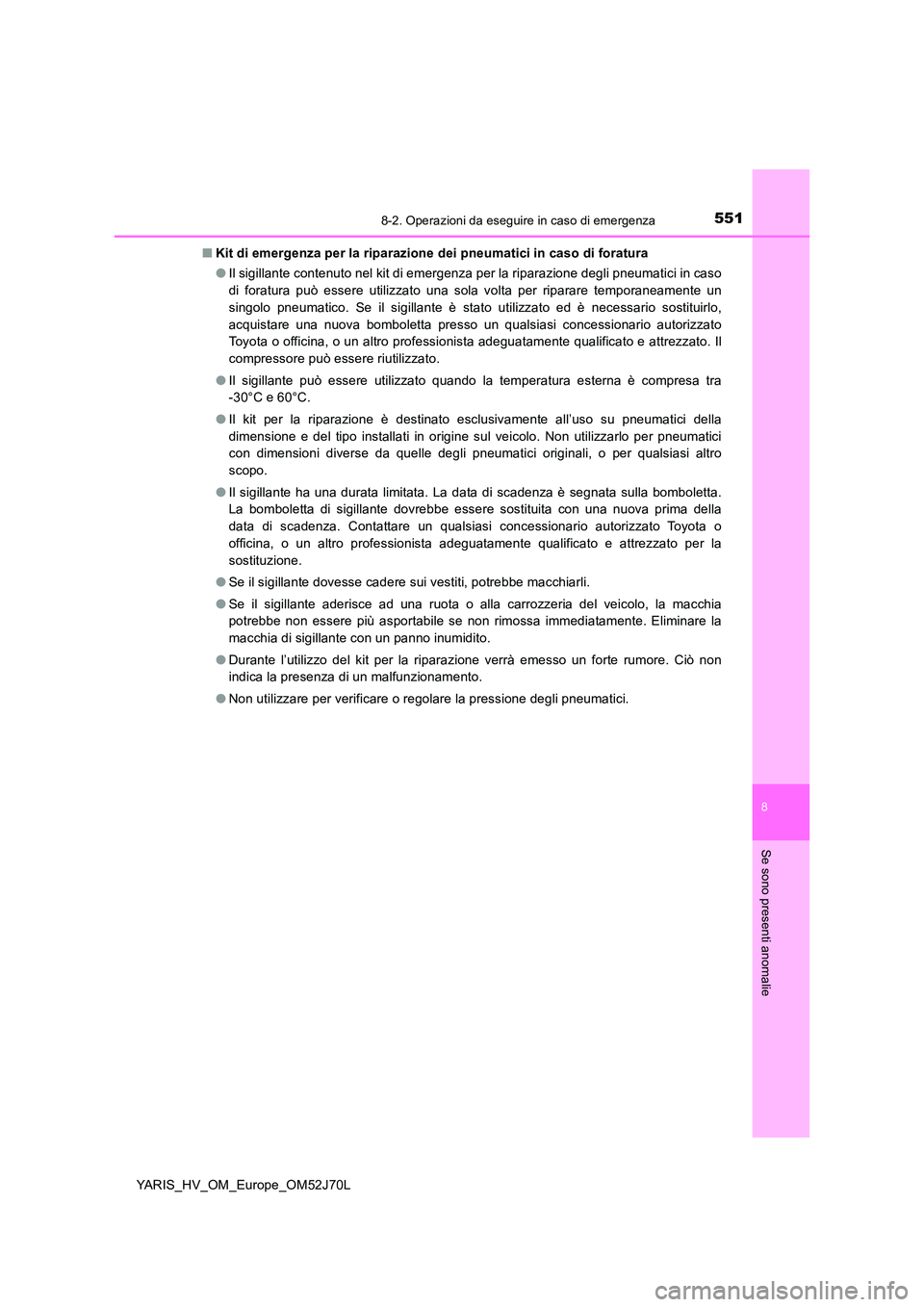

5518-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J70L
■ Kit di emergenza per la riparazione dei pneumatici in caso di foratura
● Il sigillante contenuto nel kit di emergenza per la riparazione degli pneumatici in caso
di foratura può essere utilizzato una sola volta per riparare temporaneamente un
singolo pneumatico. Se il sigillante è stato utilizzato ed è necessario sostituirlo,
acquistare una nuova bomboletta presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato. Il
compressore può essere riutilizzato.
● Il sigillante può essere utilizzato quando la temperatura esterna è compresa tra
-30°C e 60°C.
● Il kit per la riparazione è destinato esclusivamente all’uso su pneumatici della
dimensione e del tipo installati in origine sul veicolo. Non utilizzarlo per pneumatici
con dimensioni diverse da quelle degli pneumatici originali, o per qualsiasi altro
scopo.
● Il sigillante ha una durata limitata. La data di scadenza è segnata sulla bomboletta.
La bomboletta di sigillante dovrebbe essere sostituita con una nuova prima della
data di scadenza. Contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato per la
sostituzione.
● Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
● Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la macchia
potrebbe non essere più asportabile se non rimossa immediatamente. Eliminare la
macchia di sigillante con un panno inumidito.
● Durante l’utilizzo del kit per la riparazione verrà emesso un forte rumore. Ciò non
indica la presenza di un malfunzionamento.
● Non utilizzare per verificare o regolare la pressione degli pneumatici.

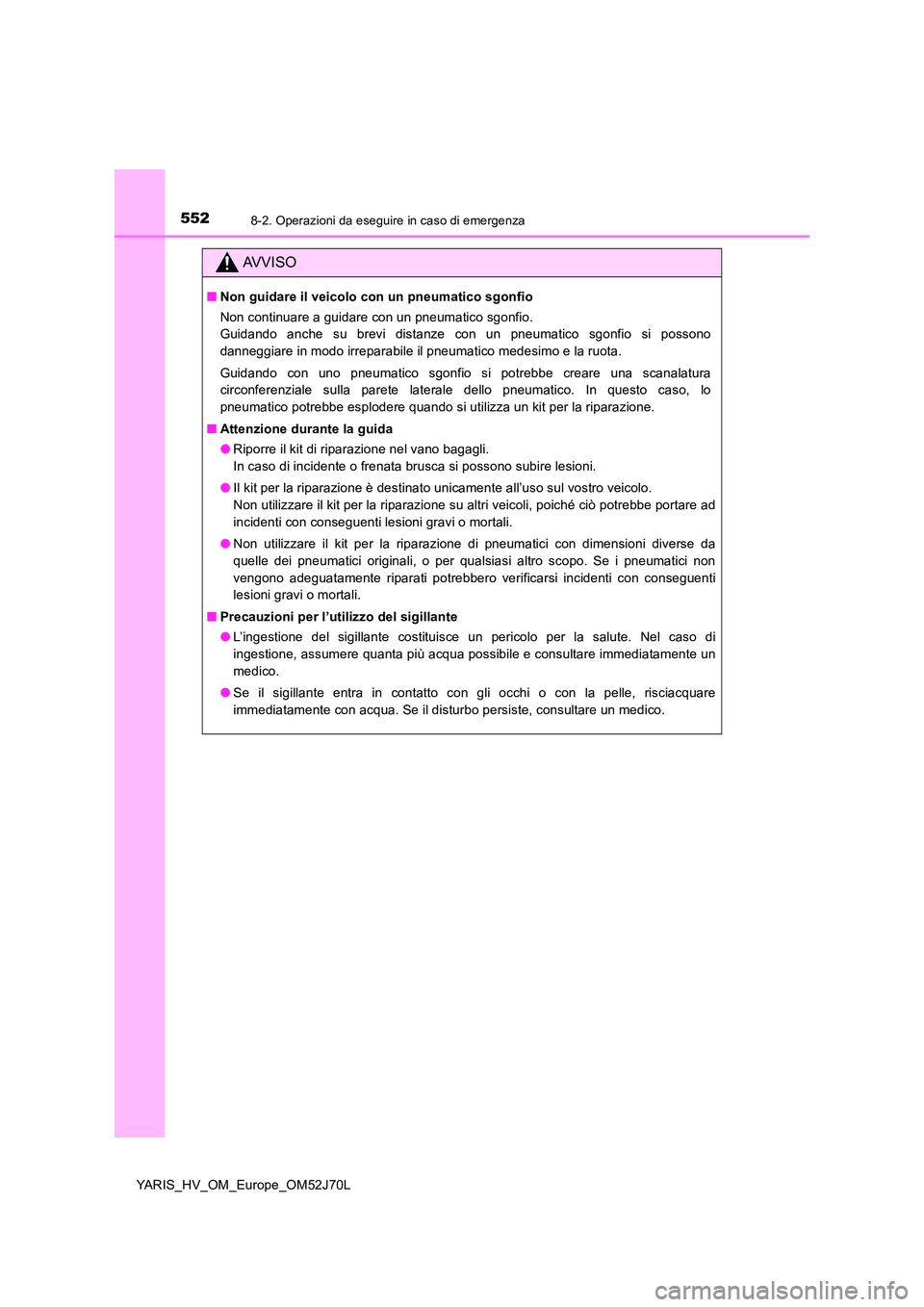

5528-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Non guidare il veicolo con un pneumatico sgonfio
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota.
Guidando con uno pneumatico sgonfio si potrebbe creare una scanalatura
circonferenziale sulla parete laterale dello pneumatico. In questo caso, lo
pneumatico potrebbe esplodere quando si utilizza un kit per la riparazione.
■ Attenzione durante la guida
● Riporre il kit di riparazione nel vano bagagli.
In caso di incidente o frenata brusca si possono subire lesioni.
● Il kit per la riparazione è destinato unicamente all’uso sul vostro veicolo.
Non utilizzare il kit per la riparazione su altri veicoli, poiché ciò potrebbe portare ad
incidenti con conseguenti lesioni gravi o mortali.
● Non utilizzare il kit per la riparazione di pneumatici con dimensioni diverse da
quelle dei pneumatici originali, o per qualsiasi altro scopo. Se i pneumatici non
vengono adeguatamente riparati potrebbero verificarsi incidenti con conseguenti
lesioni gravi o mortali.
■ Precauzioni per l’utilizzo del sigillante
● L’ingestione del sigillante costituisce un pericolo per la salute. Nel caso di
ingestione, assumere quanta più acqua possibile e consultare immediatamente un
medico.
● Se il sigillante entra in contatto con gli occhi o con la pelle, risciacquare
immediatamente con acqua. Se il disturbo persiste, consultare un medico.

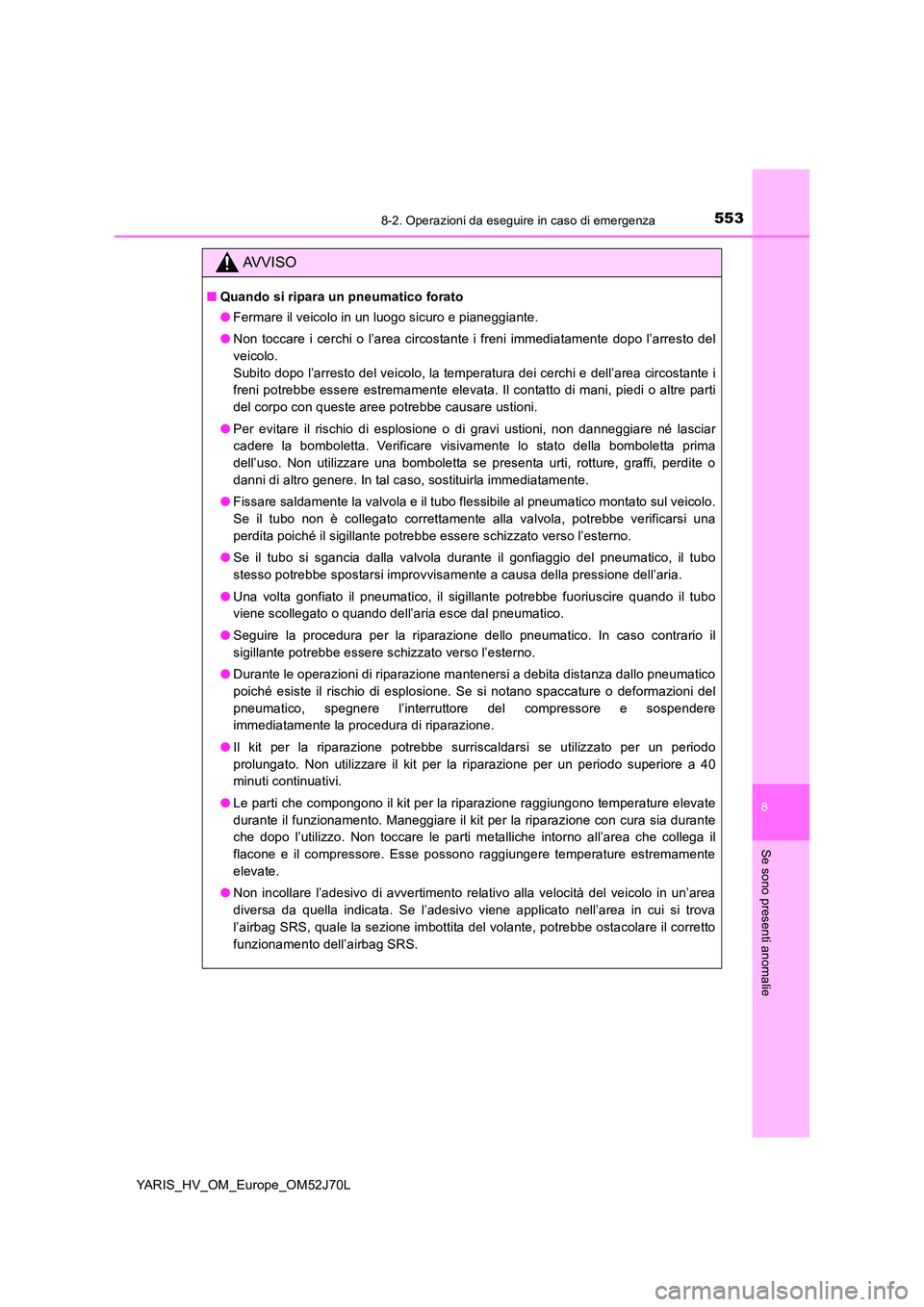

5538-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Quando si ripara un pneumatico forato
● Fermare il veicolo in un luogo sicuro e pianeggiante.
● Non toccare i cerchi o l’area circostante i freni immediatamente dopo l’arresto del
veicolo.
Subito dopo l’arresto del veicolo, la temperatura dei cerchi e dell’area circostante i
freni potrebbe essere estremamente elevata. Il contatto di mani, piedi o altre parti
del corpo con queste aree potrebbe causare ustioni.
● Per evitare il rischio di esplosione o di gravi ustioni, non danneggiare né lasciar
cadere la bomboletta. Verificare visivamente lo stato della bomboletta prima
dell’uso. Non utilizzare una bomboletta se presenta urti, rotture, graffi, perdite o
danni di altro genere. In tal caso, sostituirla immediatamente.
● Fissare saldamente la valvola e il tubo flessibile al pneumatico montato sul veicolo.
Se il tubo non è collegato correttamente alla valvola, potrebbe verificarsi una
perdita poiché il sigillante potrebbe essere schizzato verso l’esterno.
● Se il tubo si sgancia dalla valvola durante il gonfiaggio del pneumatico, il tubo
stesso potrebbe spostarsi improvvisamente a causa della pressione dell’aria.
● Una volta gonfiato il pneumatico, il sigillante potrebbe fuoriuscire quando il tubo
viene scollegato o quando dell’aria esce dal pneumatico.
● Seguire la procedura per la riparazione dello pneumatico. In caso contrario il
sigillante potrebbe essere schizzato verso l’esterno.
● Durante le operazioni di riparazione mantenersi a debita distanza dallo pneumatico
poiché esiste il rischio di esplosione. Se si notano spaccature o deformazioni del
pneumatico, spegnere l’interruttore del compressore e sospendere
immediatamente la procedura di riparazione.
● Il kit per la riparazione potrebbe surriscaldarsi se utilizzato per un periodo
prolungato. Non utilizzare il kit per la riparazione per un periodo superiore a 40
minuti continuativi.
● Le parti che compongono il kit per la riparazione raggiungono temperature elevate
durante il funzionamento. Maneggiare il kit per la riparazione con cura sia durante
che dopo l’utilizzo. Non toccare le parti metalliche intorno all’area che collega il
flacone e il compressore. Esse possono raggiungere temperature estremamente
elevate.
● Non incollare l’adesivo di avvertimento relativo alla velocità del veicolo in un’area
diversa da quella indicata. Se l’adesivo viene applicato nell’area in cui si trova
l’airbag SRS, quale la sezione imbottita del volante, potrebbe ostacolare il corretto
funzionamento dell’airbag SRS.

5548-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Guida per distribuire uniformemente il sigillante
Osservare le seguenti precauzioni per ridurre il rischio di incidenti.
La mancata osservanza potrebbe comportare una perdita del controllo del veicolo
con conseguenti lesioni gravi o mortali.
● Guidare il veicolo con cautela e moderando la velocità. Prestare particolare
attenzione quando si affrontano curve e svolte.
● Se il veicolo non mantiene la propria traiettoria o si percepisce uno strappo
attraverso il volante, arrestare il veicolo e verificare quanto segue.
• Condizione dello pneumatico. Lo pneumatico potrebbe essersi staccato dalla
ruota.
• Pressione di gonfiaggio dei pneumatici. Se la pressione di gonfiaggio dei
pneumatici è pari o inferiore a 130 kPa (1,3 kgf/cm2 or bar, 19 psi), il pneumatico
potrebbe essere gravemente danneggiato.
NOTA
■ Quando si esegue una riparazione di emergenza
● Gli pneumatici devono essere riparati utilizzando l’apposito kit di emergenza solo
nei casi in cui il danno sia causato da un oggetto affilato quale un chiodo o una vite
passanti attraverso il battistrada.
Non rimuovere l’oggetto affilato dal pneumatico. La rimozione dell’oggetto potrebbe
aumentare la larghezza dell’apertura già esistente e rendere impossibile la
riparazione d’emergenza tramite il kit.
● Il kit per la riparazione non è impermeabile. Accertarsi di non esporre il kit
all’acqua, ad esempio quando lo si utilizza in presenza di pioggia.
● Non collocare il kit direttamente a contatto con una superficie polverosa, come ad
esempio in caso di fondo sabbioso, a lato della strada. Se il kit per la riparazione
aspira della polvere, ecc. potrebbero verificarsi dei malfunzionamenti.
● Non capovolgere la bombola durante l’uso, poiché così facendo si potrebbero
arrecare danni al compressore.

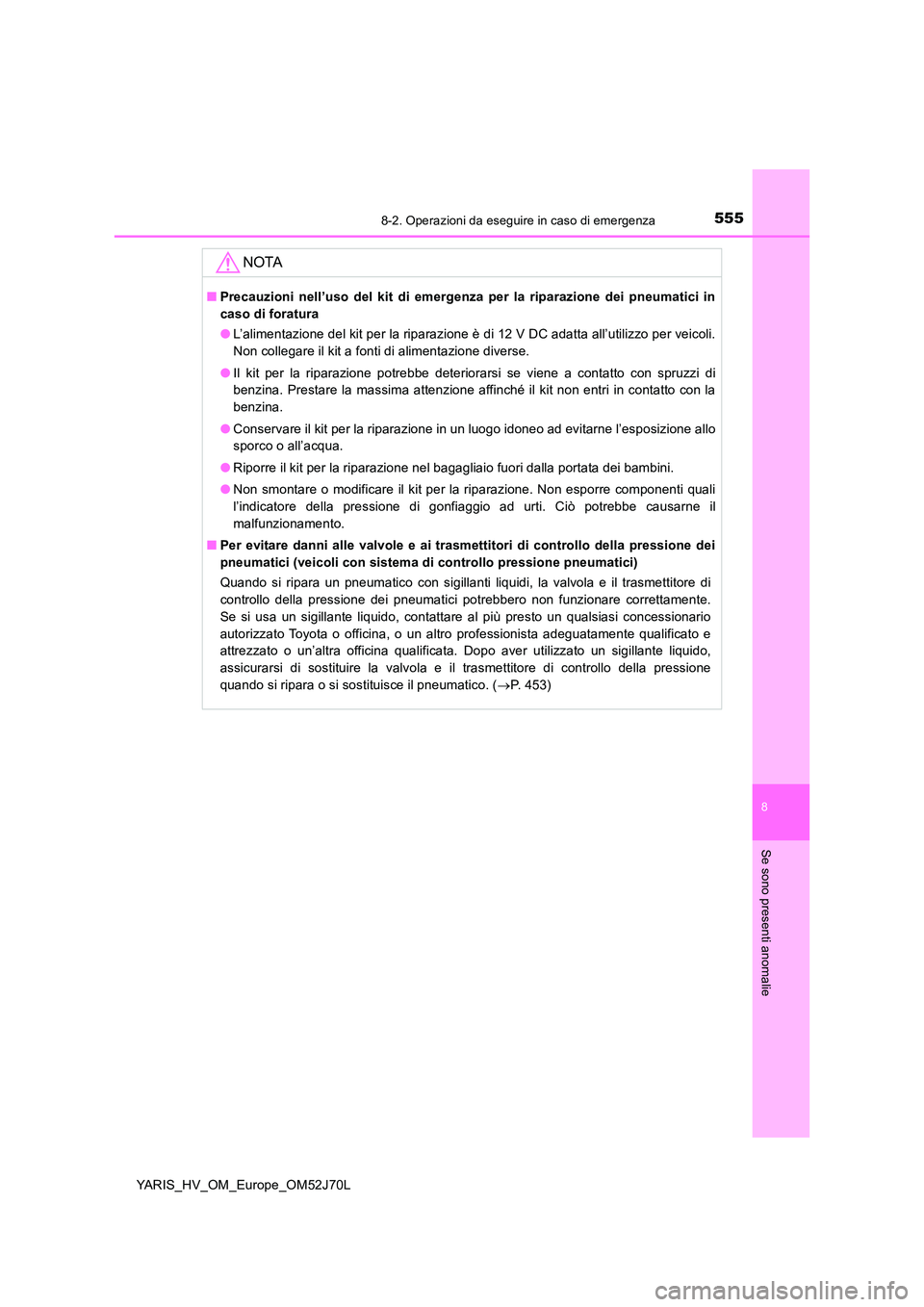

5558-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J70L
NOTA
■Precauzioni nell’uso del kit di emergenza per la riparazione dei pneumatici in
caso di foratura
● L’alimentazione del kit per la riparazione è di 12 V DC adatta all’utilizzo per veicoli.
Non collegare il kit a fonti di alimentazione diverse.
● Il kit per la riparazione potrebbe deteriorarsi se viene a contatto con spruzzi di
benzina. Prestare la massima attenzione affinché il kit non entri in contatto con la
benzina.
● Conservare il kit per la riparazione in un luogo idoneo ad evitarne l’esposizione allo
sporco o all’acqua.
● Riporre il kit per la riparazione nel bagagliaio fuori dalla portata dei bambini.
● Non smontare o modificare il kit per la riparazione. Non esporre componenti quali
l’indicatore della pressione di gonfiaggio ad urti. Ciò potrebbe causarne il
malfunzionamento.
■ Per evitare danni alle valvole e ai trasmettitori di controllo della pressione dei
pneumatici (veicoli con sistema di controllo pressione pneumatici)
Quando si ripara un pneumatico con sigillanti liquidi, la valvola e il trasmettitore di
controllo della pressione dei pneumatici potrebbero non funzionare correttamente.
Se si usa un sigillante liquido, contattare al più presto un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato o un’altra officina qualificata. Dopo aver utilizzato un sigillante liquido,
assicurarsi di sostituire la valvola e il trasmettitore di controllo della pressione
quando si ripara o si sostituisce il pneumatico. ( P. 4 5 3 )

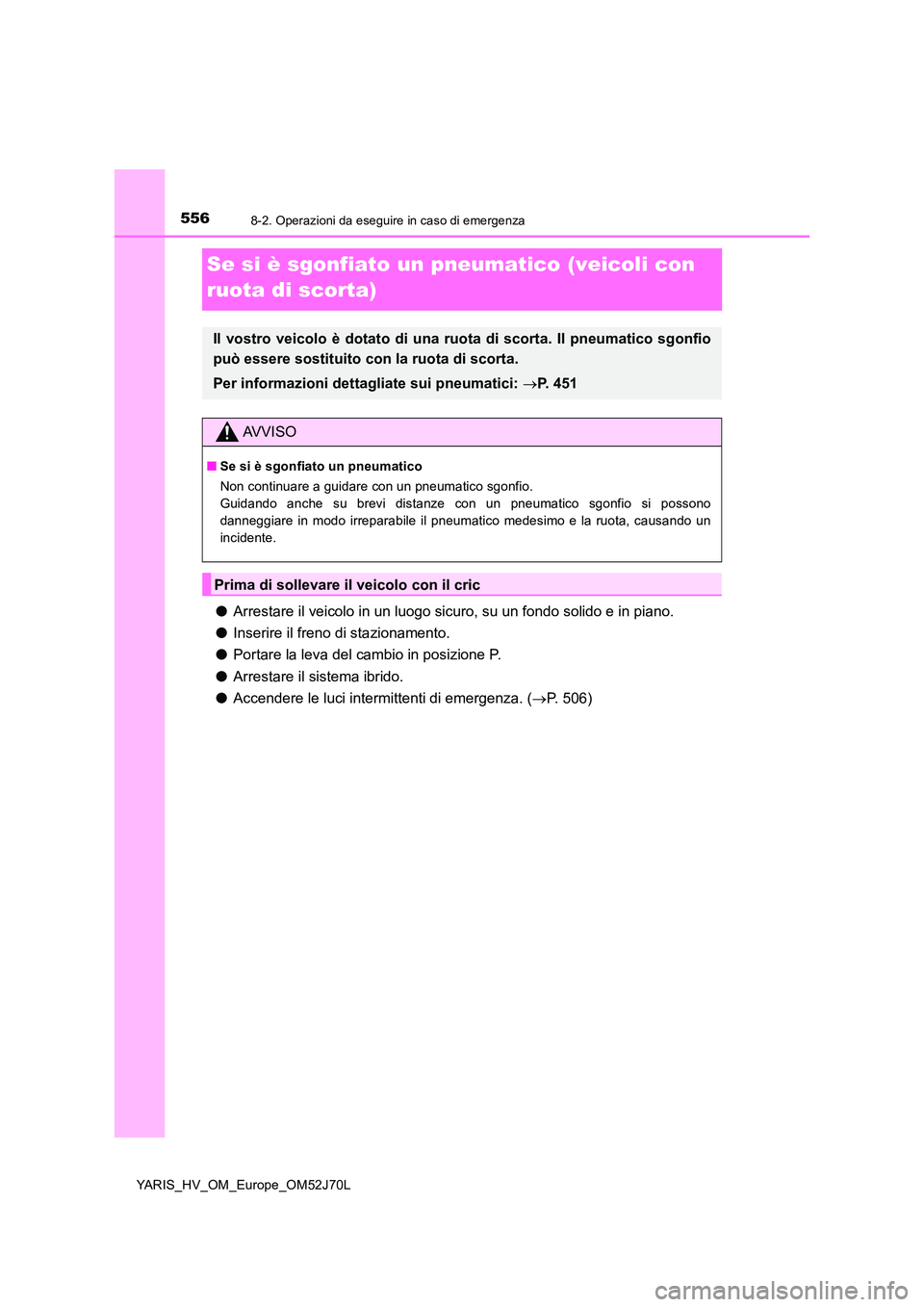

5568-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J70L
Se si è sgonfiato un pneumatico (veicoli con
ruota di scorta)
● Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P.
● Arrestare il sistema ibrido.
● Accendere le luci intermittenti di emergenza. (P. 506)
Il vostro veicolo è dotato di una ruota di scorta. Il pneumatico sgonfio
può essere sostituito con la ruota di scorta.
Per informazioni dettagliate sui pneumatici: P. 451
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.
Prima di sollevare il veicolo con il cric

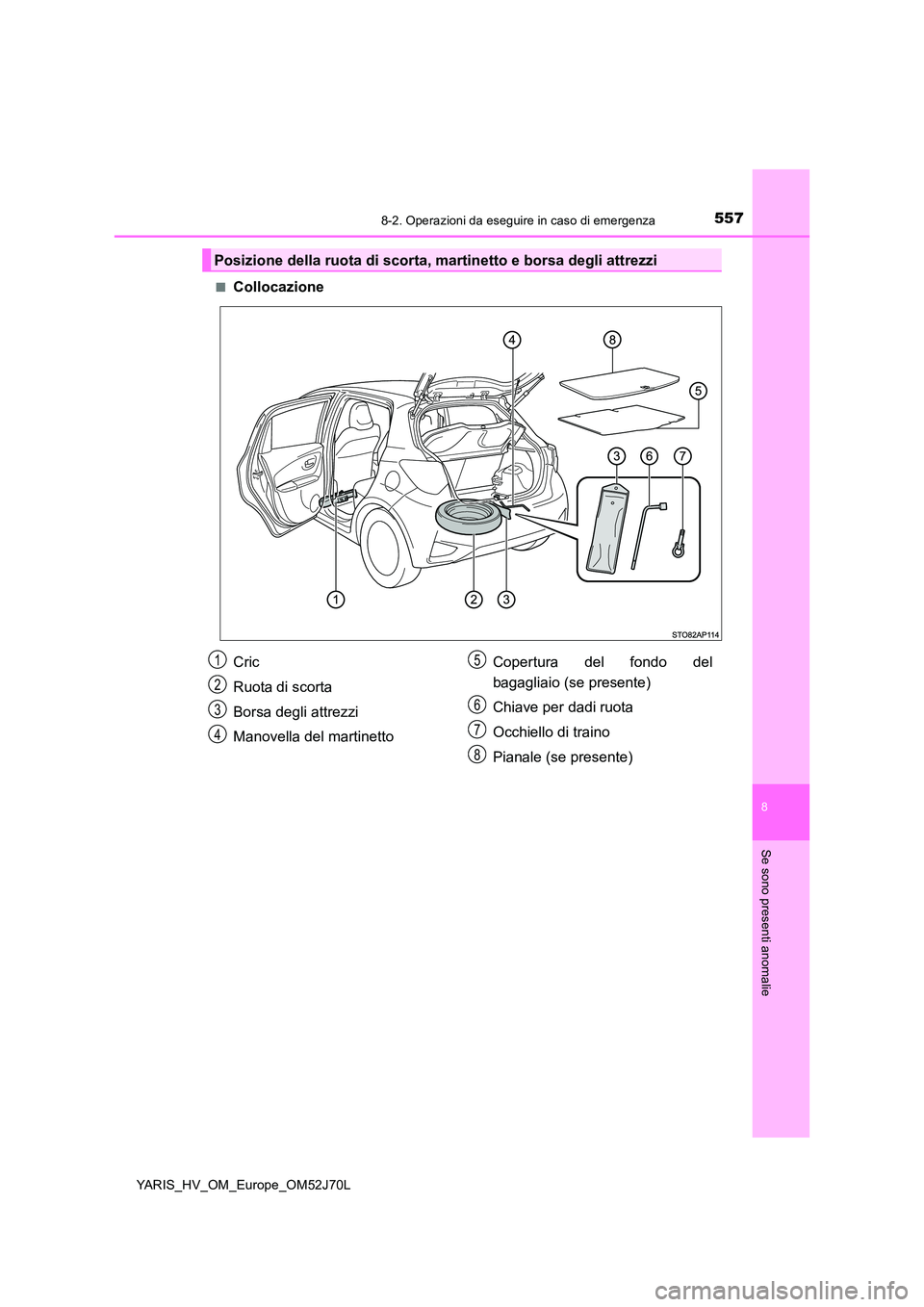

5578-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J70L
■Collocazione
Posizione della ruota di scorta, martinetto e borsa degli attrezzi
Cric
Ruota di scorta
Borsa degli attrezzi
Manovella del martinetto
Copertura del fondo del
bagagliaio (se presente)
Chiave per dadi ruota
Occhiello di traino
Pianale (se presente)
1
2
3
4
5
6
7
8

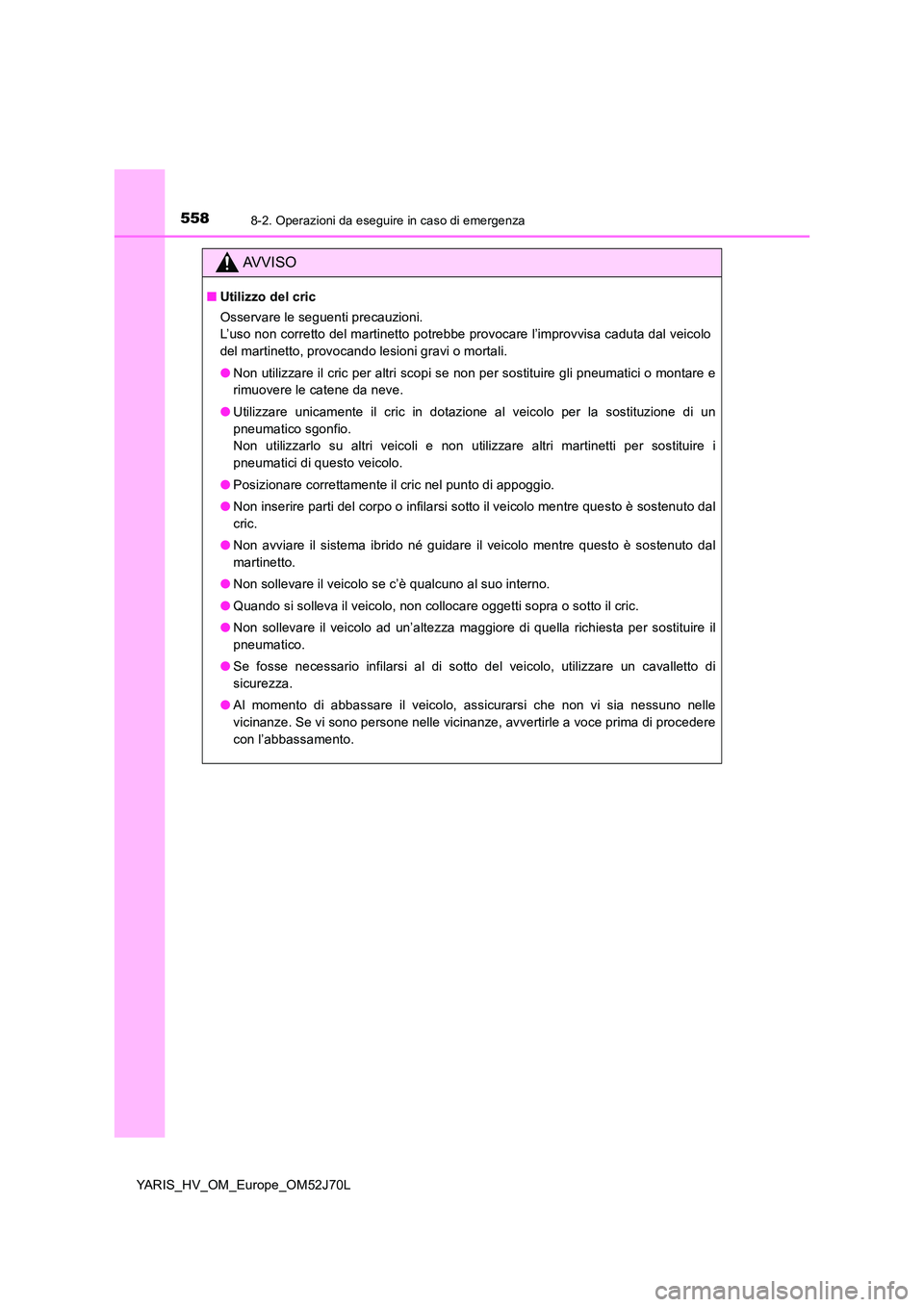

5588-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Utilizzo del cric
Osservare le seguenti precauzioni.
L’uso non corretto del martinetto potrebbe provocare l’improvvisa caduta dal veicolo
del martinetto, provocando lesioni gravi o mortali.
● Non utilizzare il cric per altri scopi se non per sostituire gli pneumatici o montare e
rimuovere le catene da neve.
● Utilizzare unicamente il cric in dotazione al veicolo per la sostituzione di un
pneumatico sgonfio.
Non utilizzarlo su altri veicoli e non utilizzare altri martinetti per sostituire i
pneumatici di questo veicolo.
● Posizionare correttamente il cric nel punto di appoggio.
● Non inserire parti del corpo o infilarsi sotto il veicolo mentre questo è sostenuto dal
cric.
● Non avviare il sistema ibrido né guidare il veicolo mentre questo è sostenuto dal
martinetto.
● Non sollevare il veicolo se c’è qualcuno al suo interno.
● Quando si solleva il veicolo, non collocare oggetti sopra o sotto il cric.
● Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostituire il
pneumatico.
● Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un cavalletto di
sicurezza.
● Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle
vicinanze. Se vi sono persone nelle vicinanze, avvertirle a voce prima di procedere
con l’abbassamento.

5598-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J70L

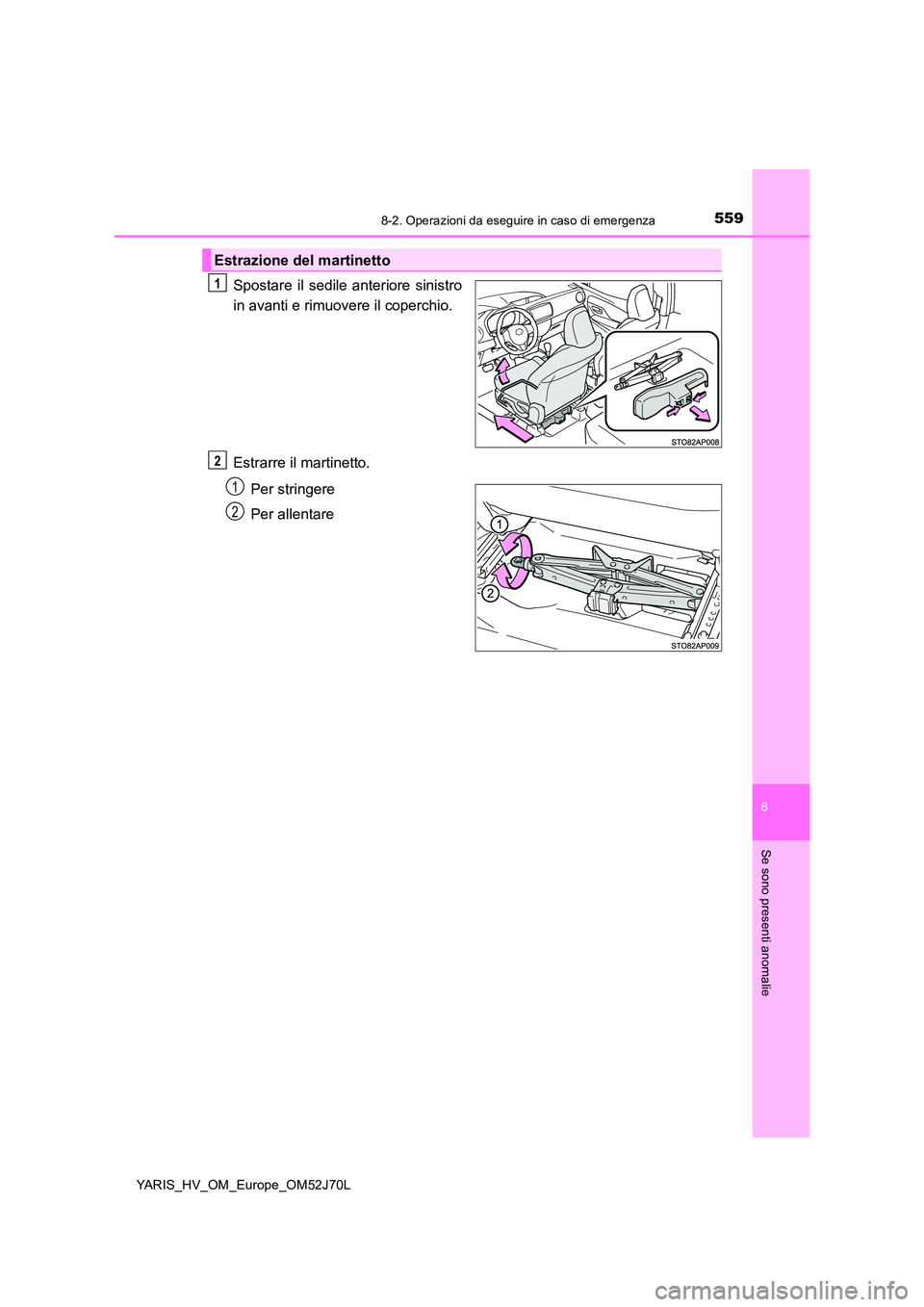

Spostare il sedile anteriore sinistro
in avanti e rimuovere il coperchio.
Estrarre il martinetto.
Per stringere
Per allentare
Estrazione del martinetto
1
2
1
2

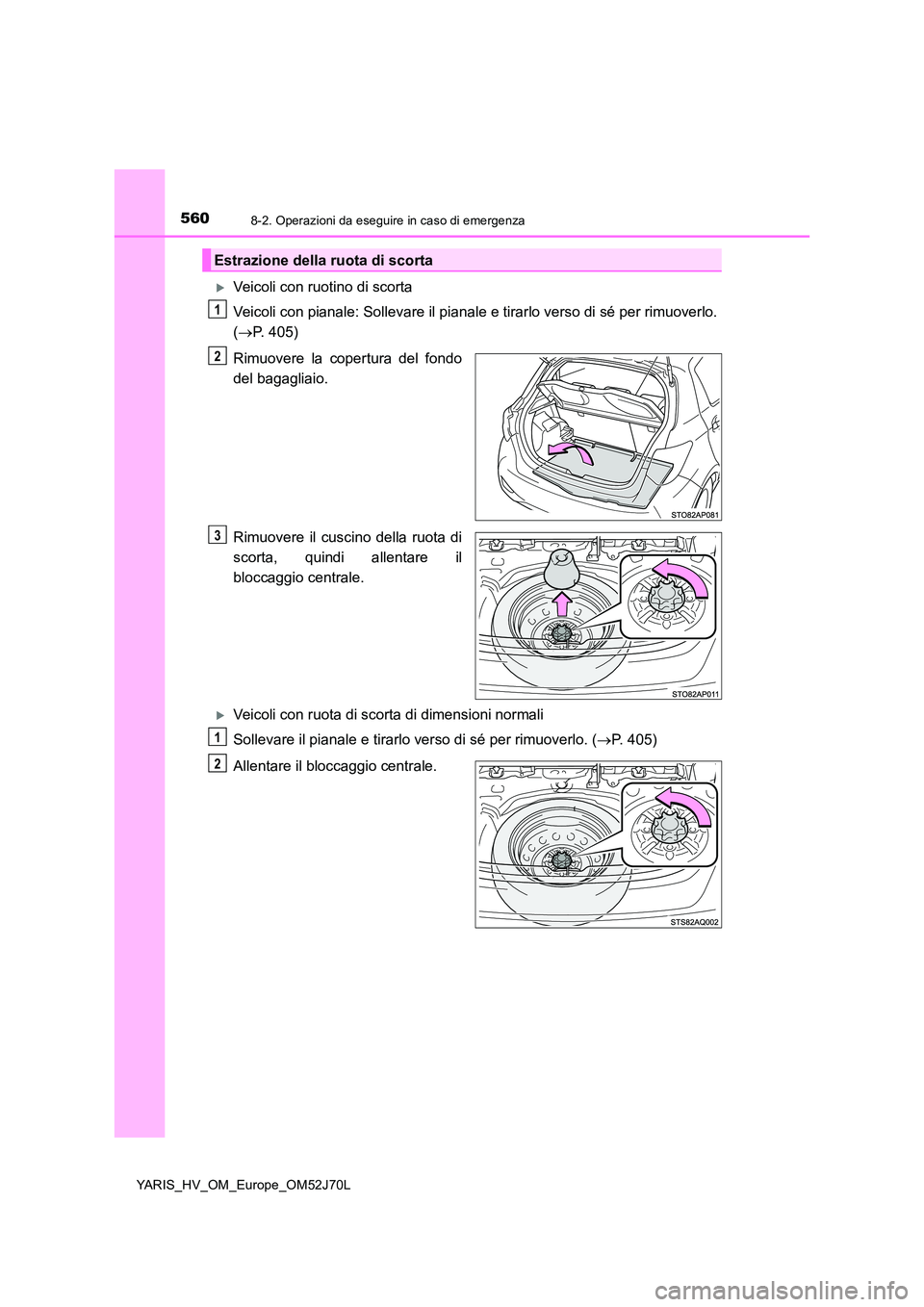

5608-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J70L
Veicoli con ruotino di scorta
Veicoli con pianale: Sollevare il pianale e tirarlo verso di sé per rimuoverlo.
( P. 405)
Rimuovere la copertura del fondo
del bagagliaio.
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Veicoli con ruota di scorta di dimensioni normali
Sollevare il pianale e tirarlo verso di sé per rimuoverlo. ( P. 405)
Allentare il bloccaggio centrale.
Estrazione della ruota di scorta
1
2
3
1
2
