5718-2. Teendők szükséghelyzetben
8
Ha baj történik

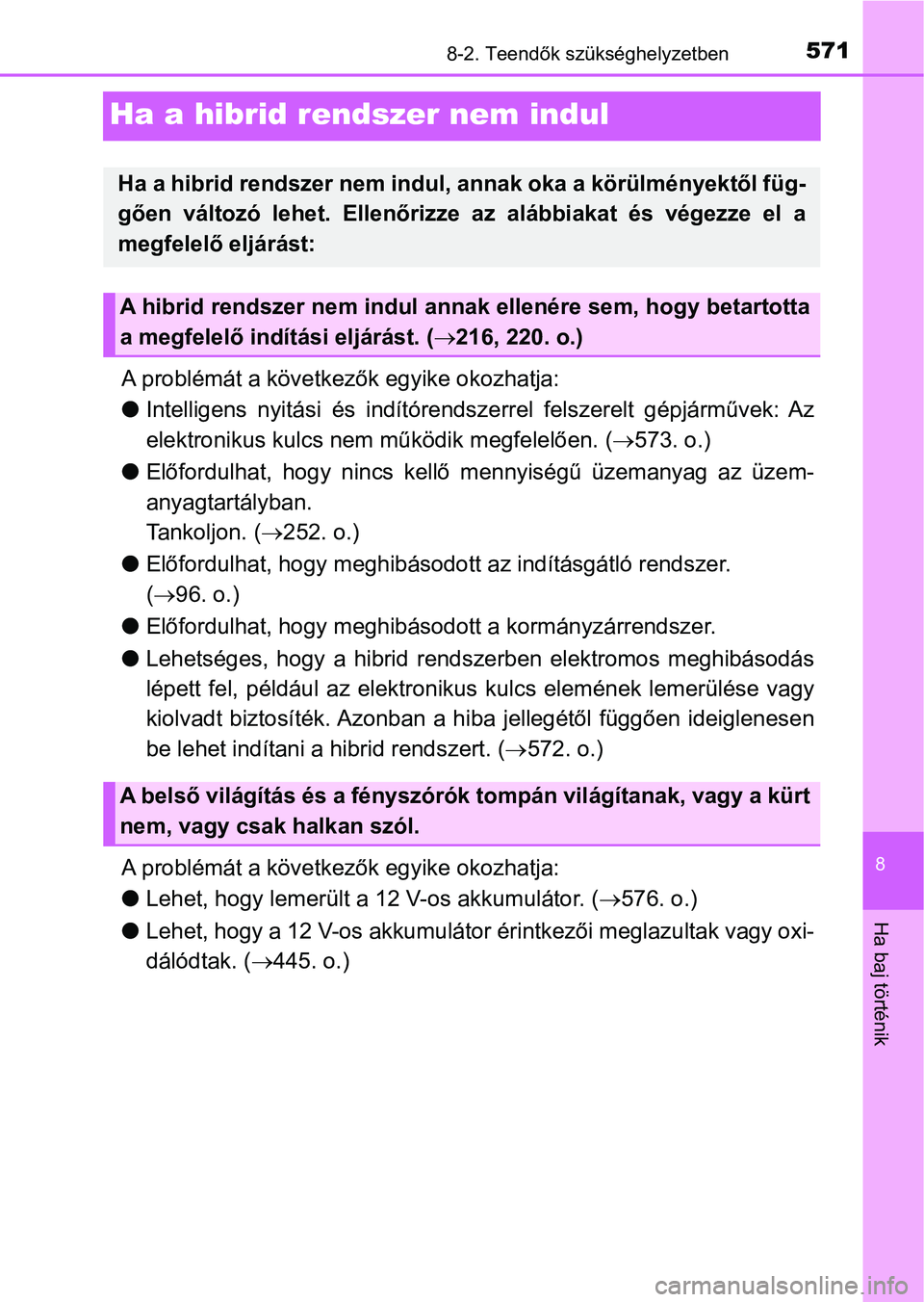

Ha a hibrid rendszer nem indul
A problémát a következők egyike okozhatja:
lIntelligens nyitási és indítórendszerrel felszerelt gépjárművek : Az
elektronikus kulcs nem működik megfelelően. ( 573. o.)
l Előfordulhat, hogy nincs kellő m ennyiségű üzemanyag az üzem-
anyagtartályban.
Tankoljon. ( 252. o.)
l Előfordulhat, hogy meghibásodo tt az indításgátló rendszer.
(  96. o.)
l Előfordulhat, hogy meghibás odott a kormányzárrendszer.
l Lehetséges, hogy a hibrid rendszerben elektromos meghibásodás
lépett fel, például az elektronikus kulcs elemének lemerülése v agy
kiolvadt biztosíték. Azonban a h iba jellegétől függően ideiglenesen
be lehet indítani a hibrid rendszert. (572. o.)
A problémát a következők egyike okozhatja:
l Lehet, hogy lemerült a 12 V-os akkumulátor. (576. o.)
l Lehet, hogy a 12 V-os akkumulátor érintkezői meglazultak vagy o xi-
dálódtak. ( 445. o.)
Ha a hibrid rendszer nem indul, annak oka a körülményektől füg-
gően változó lehet. Ellenőrizze az alábbiakat és végezze el a
megfelelő eljárást:
A hibrid rendszer nem indul ann ak ellenére sem, hogy betartotta
a megfelelő indítási eljárást. ( 216, 220. o.)
A belső világítás és a fényszóró k tompán világítanak, vagy a kürt
nem, vagy csak halkan szól.

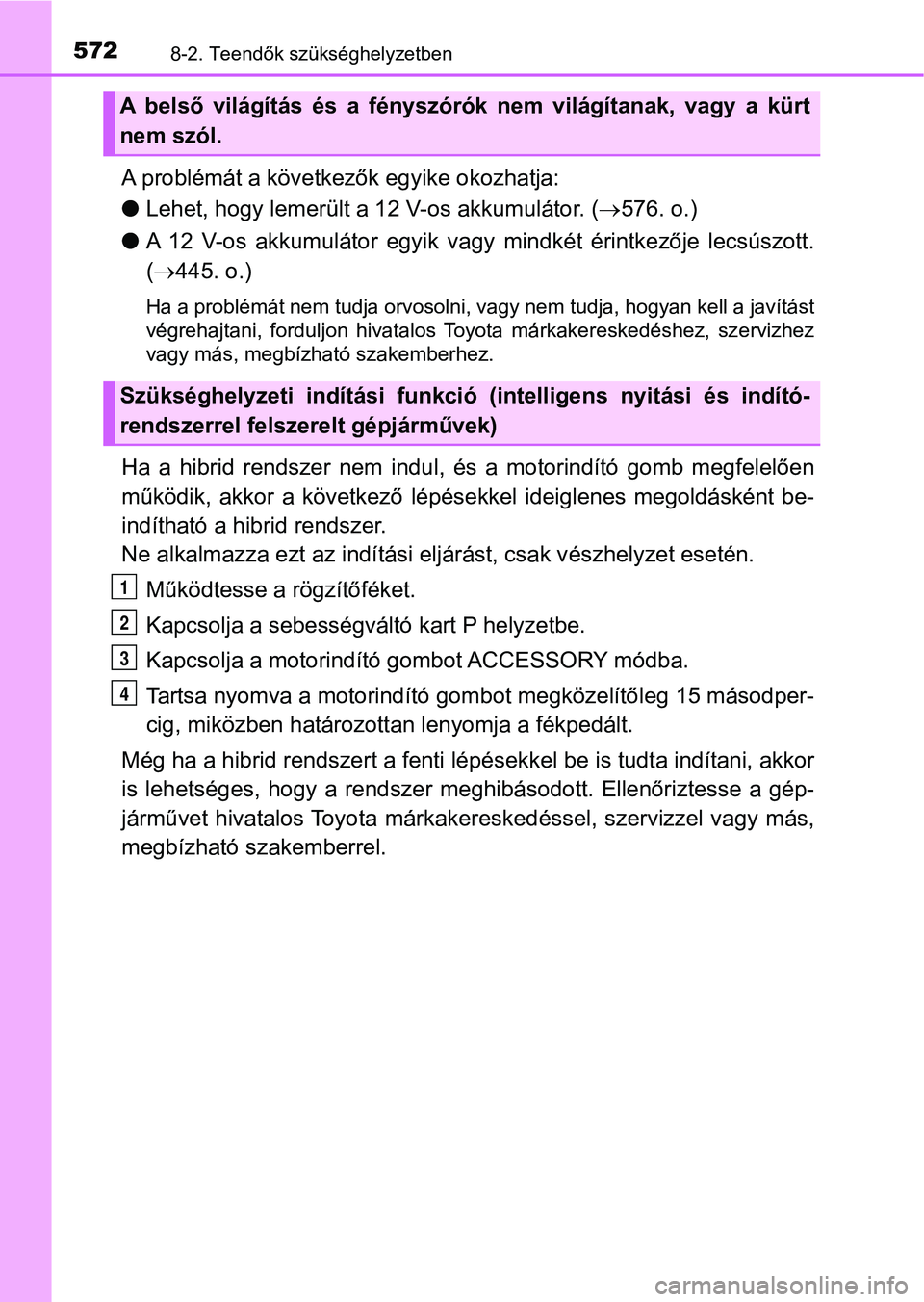

5728-2. Teendők szükséghelyzetben
A problémát a következők egyike okozhatja:
lLehet, hogy lemerült a 12 V-os akkumulátor. (576. o.)
l A 12 V-os akkumulátor egyik vagy mindkét érintkezője lecsúszott.
(  445. o.)
Ha a problémát nem tudja orvosolni, vagy nem tudja, hogyan kell a javítást
végrehajtani, forduljon hivatalos Toyota márkakereskedéshez, sz ervizhez
vagy más, megbízható szakemberhez.
Ha a hibrid rendszer nem indul, és a motorindító gomb megfelelő en
működik, akkor a következő lépésekkel ideiglenes megoldásként b e-
indítható a hibrid rendszer.
Ne alkalmazza ezt az indítási e ljárást, csak vészhelyzet esetén .
Működtesse a rögzítőféket.
Kapcsolja a sebességvál tó kart P helyzetbe.
Kapcsolja a motorindító gombot ACCESSORY módba.
Tartsa nyomva a motorindító gom bot megközelítőleg 15 másodper-
cig, miközben határozott an lenyomja a fékpedált.
Még ha a hibrid rendszert a fenti lépésekkel be is tudta indítani, akkor
is lehetséges, hogy a rendszer me ghibásodott. Ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedéssel, szervizzel vagy m ás,
megbízható szakemberrel.
A belső világítás és a fényszórók nem világítanak, vagy a kürt
nem szól.
Szükséghelyzeti indítási funkció (intelligens nyitási és indító-
rendszerrel felszerelt gépjárművek)
1
2
3
4

5738-2. Teendők szükséghelyzetben
8
Ha baj történik

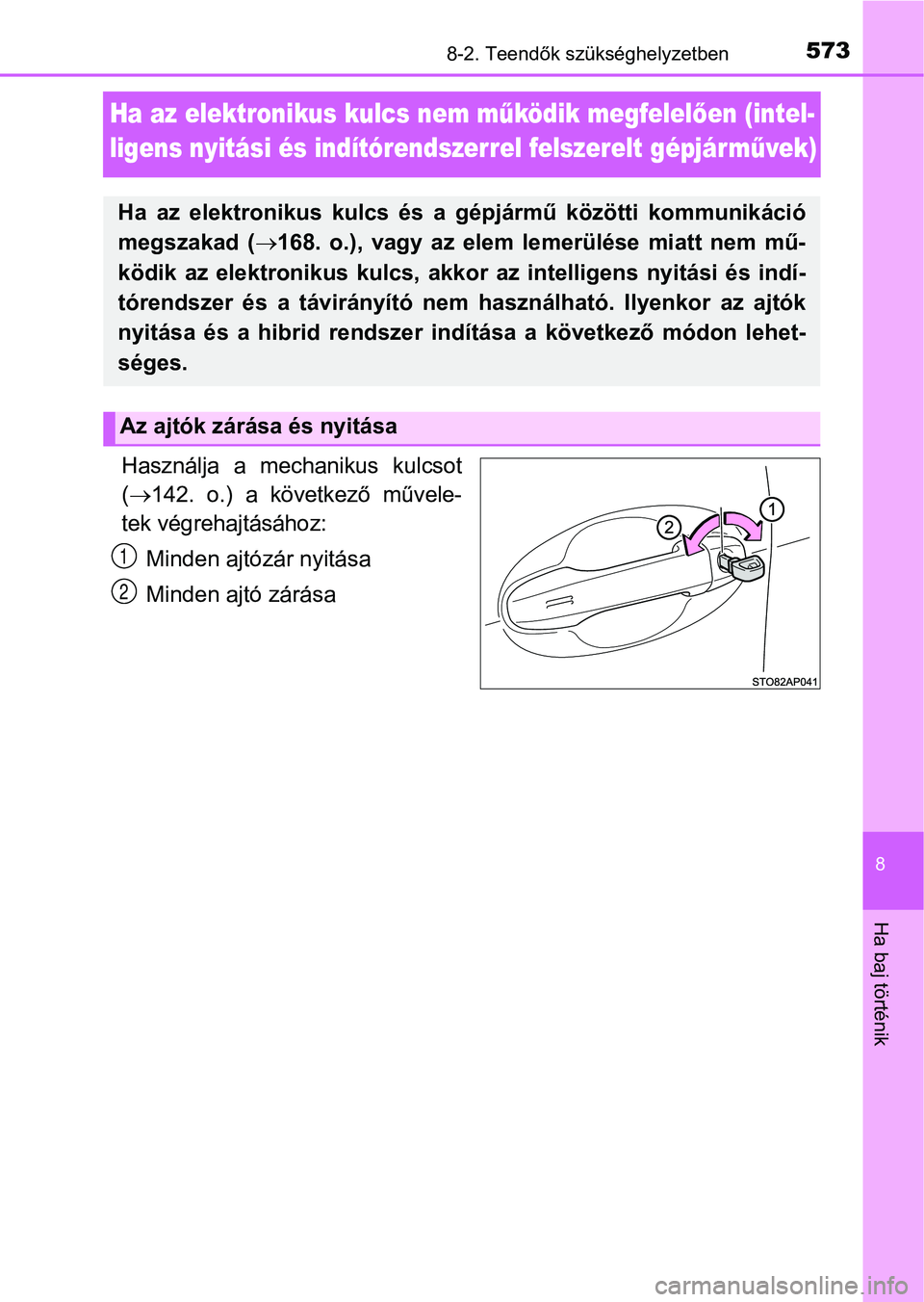

Ha az elektronikus kulcs nem működik megfelel ően (intel-
ligens nyitási és indítórendszerrel felszerelt gépjár m űvek)
Használja a mechanikus kulcsot
( 142. o.) a következő művele-
tek végrehajtásához:
Minden ajtózár nyitása
Minden ajtó zárása
Ha az elektronikus kulcs és a gépjármű közötti kommunikáció
megszakad ( 168. o.), vagy az elem lemerülése miatt nem mű-
ködik az elektronikus kulcs, akko r az intelligens nyitási és indí-
tórendszer és a távirányító nem használható. Ilyenkor az ajtók
nyitása és a hibrid rendszer indítása a következő módon lehet-
séges.
Az ajtók zárása és nyitása
1
2

5748-2. Teendők szükséghelyzetben

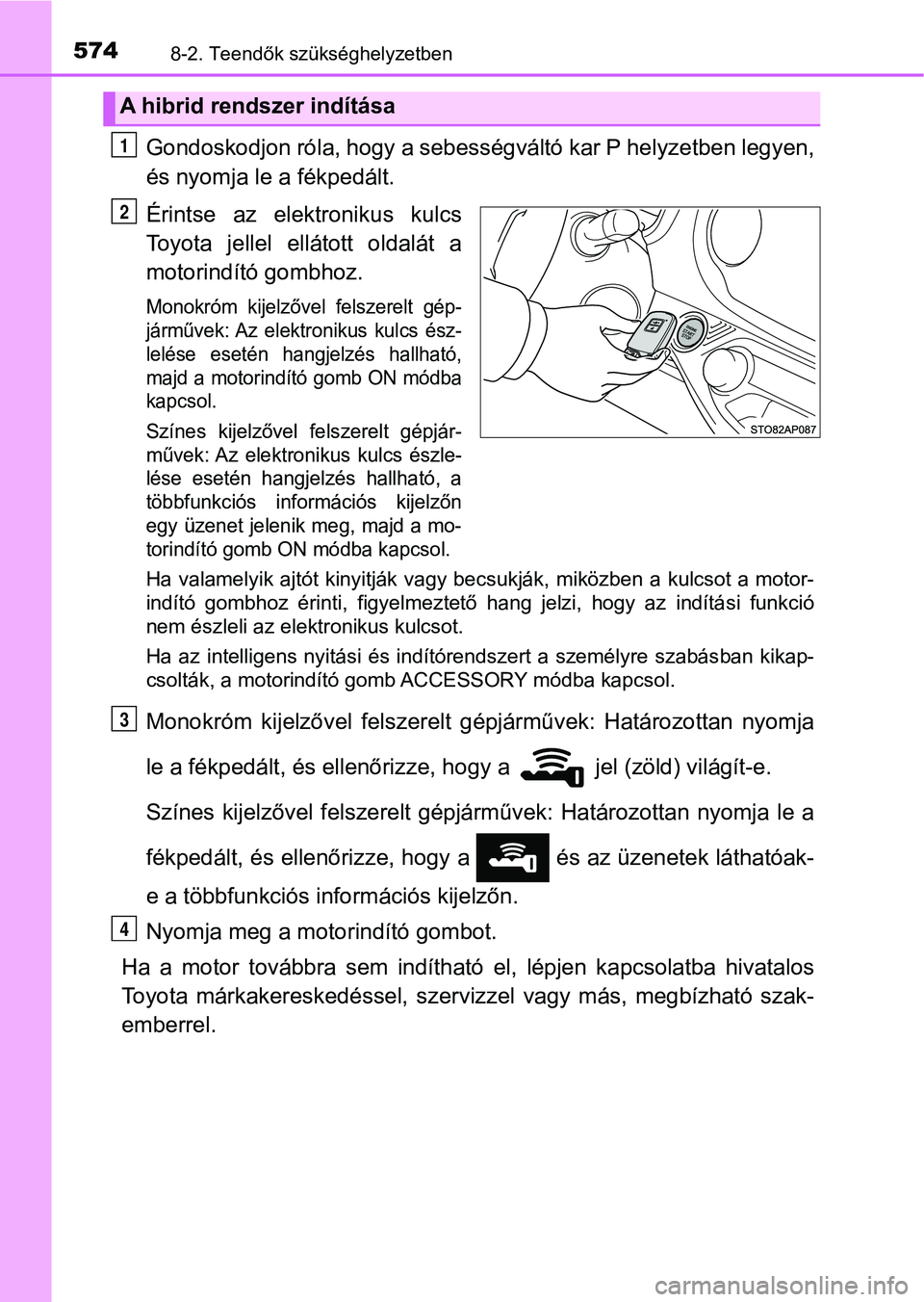

Gondoskodjon róla, hogy a sebességváltó kar P helyzetben legyen,
és nyomja le a fékpedált.
Érintse az elektronikus kulcs
Toyota jellel ellátott oldalát a
motorindító gombhoz.
Monokróm kijelzővel felszerelt gép-
járművek: Az elektronikus kulcs ész-
lelése esetén hangjelzés hallható,
majd a motorindító gomb ON módba
kapcsol.
Színes kijelzővel felszerelt gépjár-
művek: Az elektronikus kulcs észle-
lése esetén hangjelzés hallható, a
többfunkciós információs kijelzőn
egy üzenet jelenik meg, majd a mo-
torindító gomb ON módba kapcsol.
Ha valamelyik ajtót kinyitják vagy becsukják, miközben a kulcsot a motor-
indító gombhoz érinti, figyelmeztető hang jelzi, hogy az indítá si funkció
nem észleli az elektronikus kulcsot.
Ha az intelligens nyitási és indítórendszert a személyre szabás ban kikap-
csolták, a motorindító gomb ACCESSORY módba kapcsol.
Monokróm kijelzővel felszerelt g épjárművek: Határozottan nyomja
le a fékpedált, és ellenőrizze, ho gy a jel (zöld) világít-e.
Színes kijelzővel felszerelt gépjárművek: Határozottan nyomja l e a
fékpedált, és ellenőrizze, hogy a és az üzenetek láthatóak-
e a többfunkciós információs kijelzőn.
Nyomja meg a moto rindító gombot.
Ha a motor továbbra sem indíthat ó el, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szerv izzel vagy más, megbízható szak-
emberrel.
A hibrid rendszer indítása
1
2
3
4

5758-2. Teendők szükséghelyzetben
8
Ha baj történik

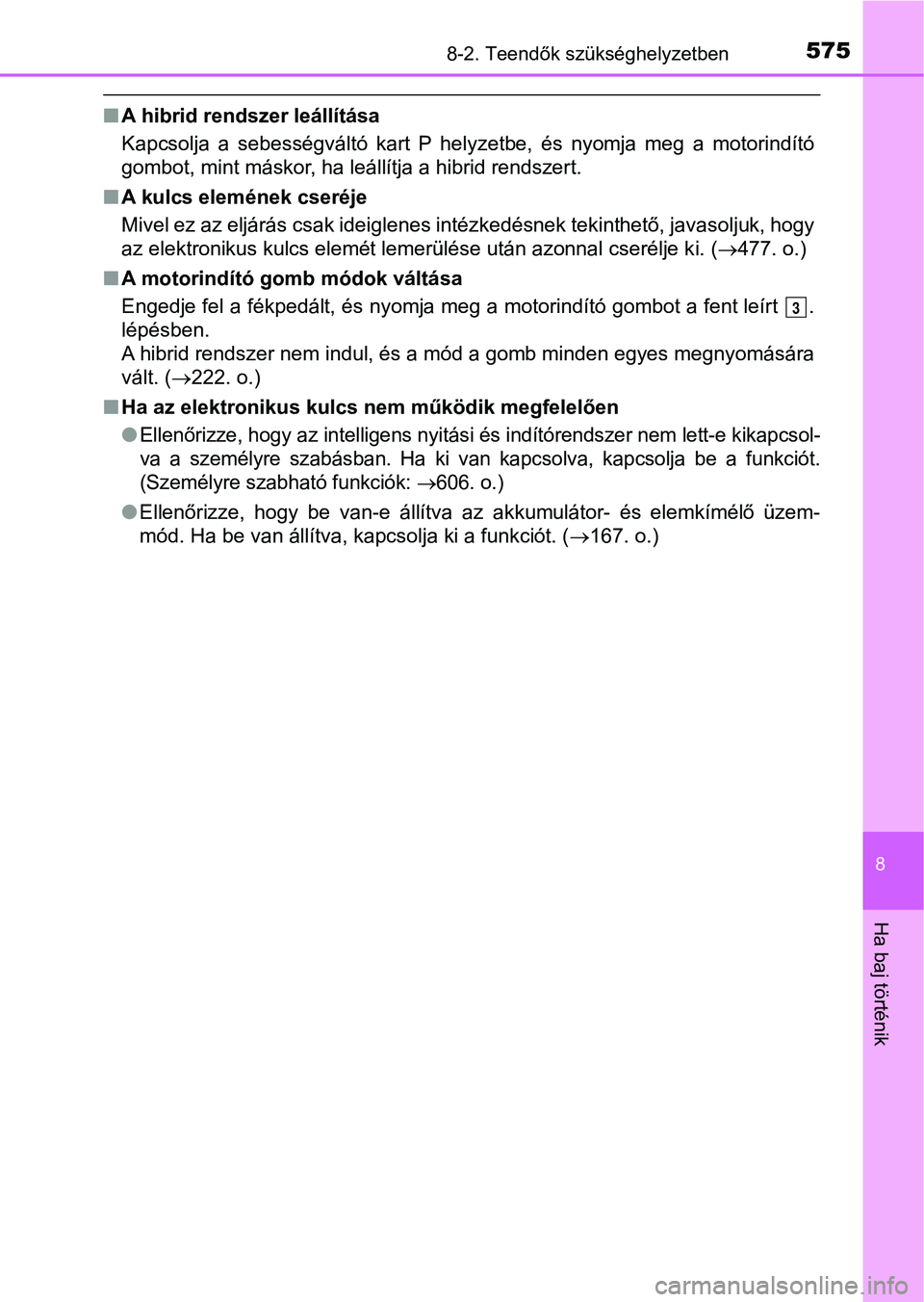

nA hibrid rendszer leállítása
Kapcsolja a sebességváltó kart P helyzetbe, és nyomja meg a mot orindító
gombot, mint máskor, ha leállítja a hibrid rendszert.
n A kulcs elemének cseréje
Mivel ez az eljárás csak ideiglenes intézkedésnek tekinthető, j avasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cserélje k i. (477. o.)
n A motorindító gomb módok váltása
Engedje fel a fékpedált, és nyomja meg a motorindító gombot a f ent leírt .
lépésben.
A hibrid rendszer nem indul, és a mód a gomb minden egyes megny omására
vált. ( 222. o.)
n Ha az elektronikus kulcs nem működik megfelelően
l
Ellenőrizze, hogy az intelligens nyitási és indítórendszer nem lett-e kikapcsol-
va a személyre szabásban. Ha ki v an kapcsolva, kapcsolja be a funkciót.
(Személyre szabható funkciók:
606. o.)
l Ellenőrizze, hogy be van-e állítva az akkumulátor- és elemkímél ő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót. ( 167. o.)
3

5768-2. Teendők szükséghelyzetben

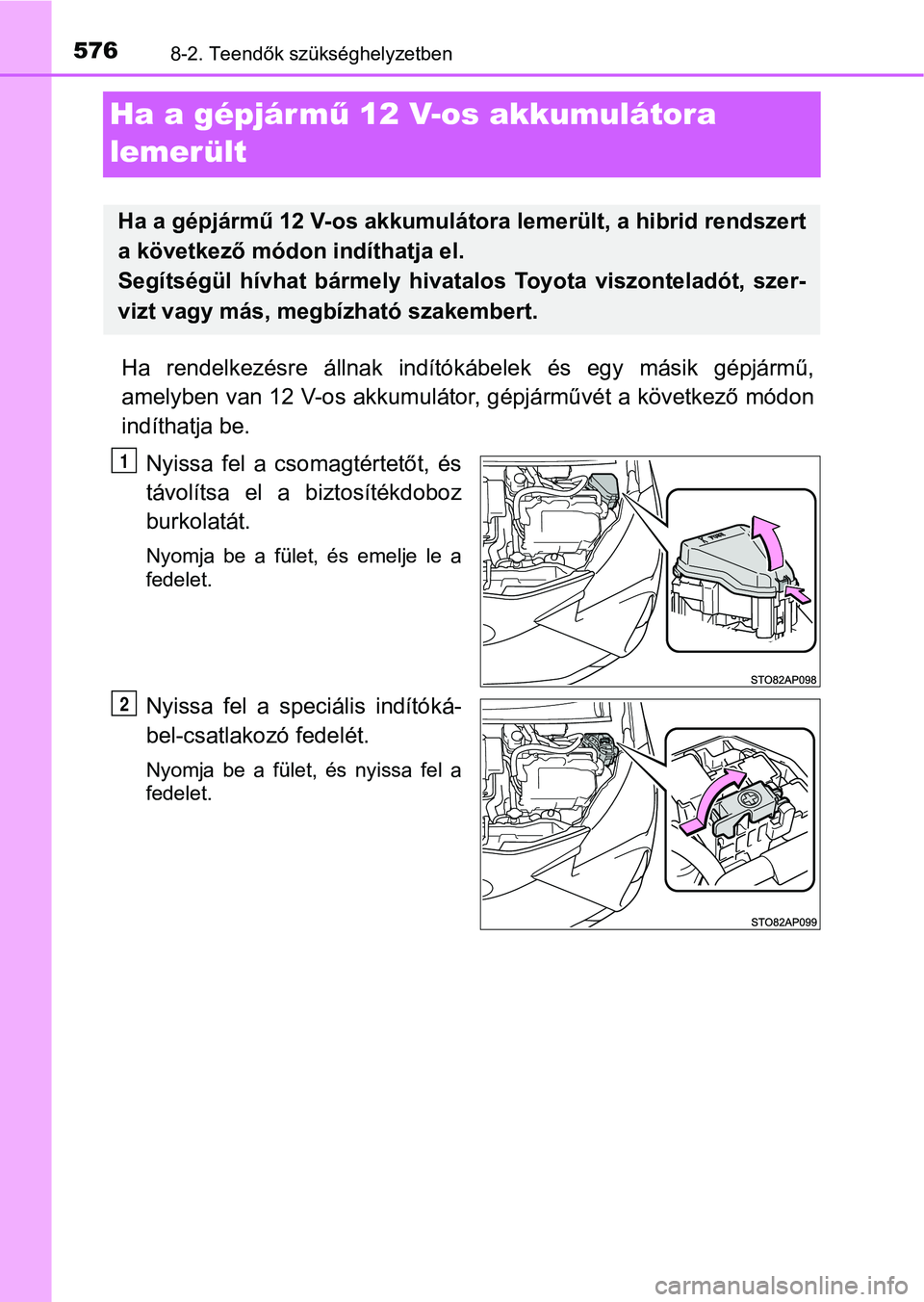

Ha a gépjármű 12 V-os akkumulátora
lemerült
Ha rendelkezésre állnak indítók ábelek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor , gépjárművét a következő módon
indíthatja be.
Nyissa fel a csomagtértetőt, és
távolítsa el a biztosítékdoboz
burkolatát.
Nyomja be a fület, és emelje le a
fedelet.
Nyissa fel a speciális indítóká-
bel-csatlakozó fedelét.
Nyomja be a fület, és nyissa fel a
fedelet.
Ha a gépjármű 12 V-os akkumuláto ra lemerült, a hibrid rendszert
a következő módon indíthatja el.
Segítségül hívhat bármely hivata los Toyota viszonteladót, szer-
vizt vagy más, megbízható szakembert.
1
2

5778-2. Teendők szükséghelyzetben
8
Ha baj történik

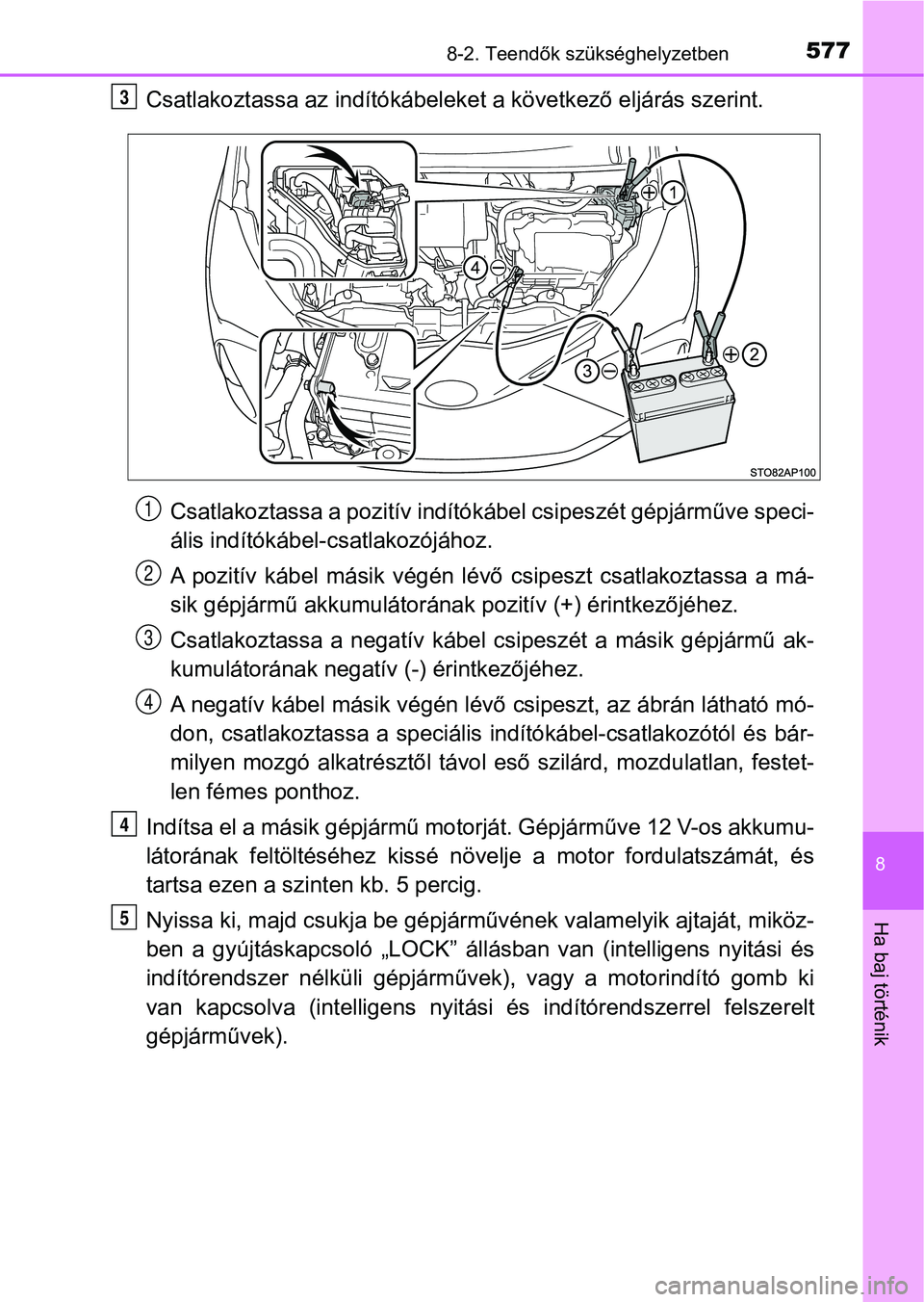

Csatlakoztassa az indítókábeleket a következő eljárás szerint.Csatlakoztassa a pozit ív indítókábel csipeszét gépjárműve speci -
ális indítókábel- csatlakozójához.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának p ozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt, az ábrán látható mó-
don, csatlakoztassa a speciális indítókábel-csatlakozótól és bá r-
milyen mozgó alkatrésztől távol eső szilárd, mozdulatlan, feste t-
len fémes ponthoz.
Indítsa el a másik gépjármű motorját. Gépjárműve 12 V-os akkumu -
látorának feltöltéséhez kissé nö velje a motor fordulatszámát, és
tartsa ezen a szinten kb. 5 percig.
Nyissa ki, majd csukja be gépjá rművének valamelyik ajtaját, miköz-
ben a gyújtáskapcsoló „LOCK” állá sban van (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy a motorindító gomb ki
van kapcsolva (inte lligens nyitási és indítórendszerrel felszer elt
gépjárművek).3
1
2
3
4
4
5

5788-2. Teendők szükséghelyzetben

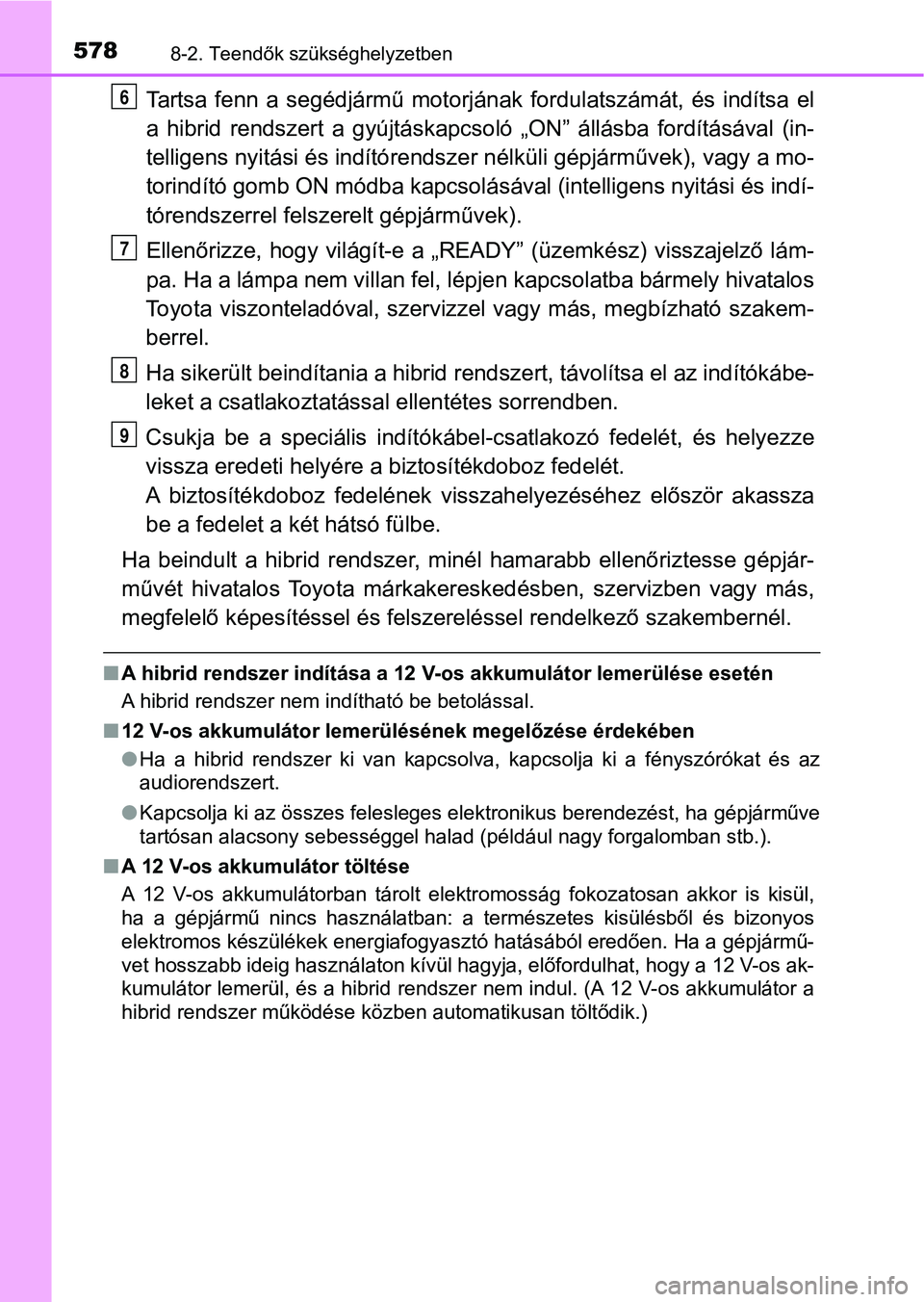

Tartsa fenn a segédjármű motorjának fordulatszámát, és indítsa el
a hibrid rendszert a gyújtáskapc soló „ON” állásba fordításával (in-
telligens nyitási és indítórendsze r nélküli gépjárművek), vagy a mo-
torindító gomb ON módba kapcsolá sával (intelligens nyitási és indí-
tórendszerrel felszerelt gépjárművek).
Ellenőrizze, hogy világít-e a „READY” (üzemkész) visszajelző lá m-
pa. Ha a lámpa nem villan fel, l épjen kapcsolatba bármely hivat alos
Toyota viszonteladóval, szervizzel vagy más, megbízható szakem-
berrel.
Ha sikerült beindítania a hibrid rendszert, távolítsa el az indítókábe-
leket a csatlakoztatással ellentétes sorrendben.
Csukja be a speciális indítókábel- csatlakozó fedelét, és helyezze
vissza eredeti helyére a biztosítékdoboz fedelét.
A biztosítékdoboz fedelének viss zahelyezéséhez először akassza
be a fedelet a két hátsó fülbe.
Ha beindult a hibrid rendszer, minél hamarabb ellenőriztesse gé pjár-
művét hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és fels zereléssel rendelkező szakembernél.
nA hibrid rendszer indítása a 12 V-os akkumulátor lemerülése ese tén
A hibrid rendszer nem indítható be betolással.
n 12 V-os akkumulátor lemerülésének megelőzése érdekében
lHa a hibrid rendszer ki van kapcsolva, kapcsolja ki a fényszóró kat és az
audiorendszert.
l Kapcsolja ki az összes felesleges elektronikus berendezést, ha gépjárműve
tartósan alacsony sebességgel halad (például nagy forgalomban s tb.).
n A 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektromosság fokozatosan akkor is kisül,
ha a gépjármű nincs használatban: a természetes kisülésből és bizonyos
elektromos készülékek energiafogyasztó hatásából eredően. Ha a gépjármű-
vet hosszabb ideig használaton kívül hagyja, előfordulhat, hogy a 12 V-os ak-
kumulátor lemerül, és a hibrid rendszer nem indul. (A 12 V-os a kkumulátor a
hibrid rendszer működése közben automatikusan töltődik.)
6
7
8
9

5798-2. Teendők szükséghelyzetben
8
Ha baj történik

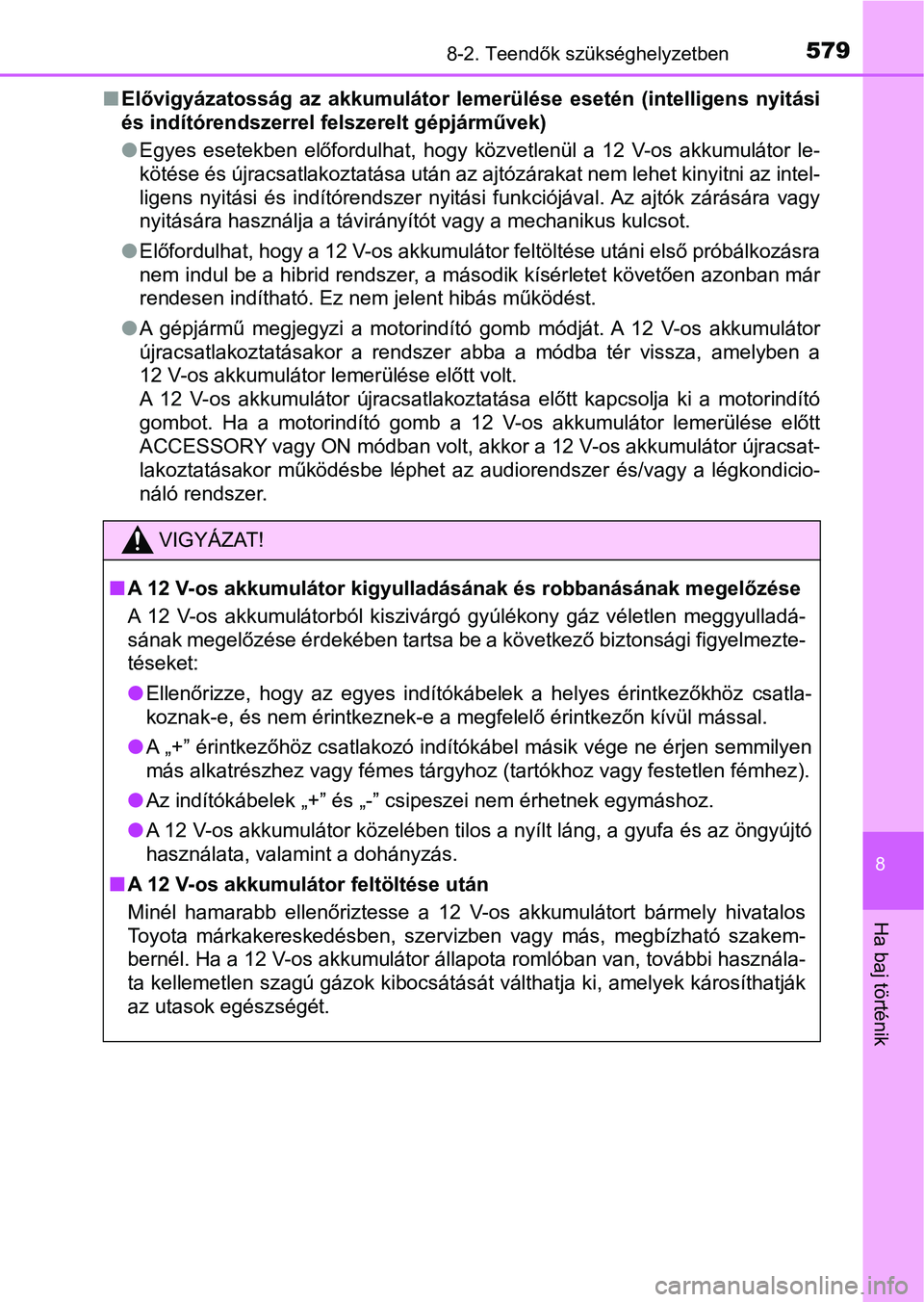

nElővigyázatosság az akkumulátor lemerülése esetén (intelligens nyitási
és indítórendszerrel felszerelt gépjárművek)
l Egyes esetekben előfordulhat, hogy közvetlenül a 12 V-os akkumu látor le-
kötése és újracsatlakoztatása után az ajtózárakat nem lehet kin yitni az intel-
ligens nyitási és indítórendszer nyitási funkciójával. Az ajtók zárására vagy
nyitására használja a távirányítót vagy a mechanikus kulcsot.
l Előfordulhat, hogy a 12 V-os akkumulátor feltöltése utáni első próbálkozásra
nem indul be a hibrid rendszer, a második kísérletet követően a zonban már
rendesen indítható. Ez nem jelent hibás működést.
l A gépjármű megjegyzi a motorindító gomb módját. A 12 V-os akkum ulátor
újracsatlakoztatásakor a rendszer abba a módba tér vissza, amel yben a
12 V-os akkumulátor lemerülése előtt volt.
A 12 V-os akkumulátor újracsatlakoztatása előtt kapcsolja ki a motorindító
gombot. Ha a motorindító gomb a 12 V-os akkumulátor lemerülése előtt
ACCESSORY vagy ON módban volt, akkor a 12 V-os akkumulátor újracsat-
lakoztatásakor működésbe léphet az audiorendszer és/vagy a légk ondicio-
náló rendszer.
VIGYÁZAT!
n A 12 V-os akkumulátor kigyulladásának és robbanásának megelőzés e
A 12 V-os akkumulátorból kiszivárgó gyúlékony gáz véletlen meggyulladá-
sának megelőzése érdekében tartsa be a következő biztonsági figyelmezte-
téseket:
l Ellenőrizze, hogy az egyes indítókábelek a helyes érintkezőkhöz csatla-
koznak-e, és nem érintkeznek-e a megfelelő érintkezőn kívül más sal.
l A „+” érintkezőhöz csatlakozó indítókábel másik vége ne érjen s emmilyen
más alkatrészhez vagy fémes tárgyhoz (tartókhoz vagy festetlen fémhez).
l Az indítókábelek „+” és „-” csipeszei nem érhetnek egymáshoz.
l A 12 V-os akkumulátor közelében tilos a nyílt láng, a gyufa és az öngyújtó
használata, valamint a dohányzás.
n A 12 V-os akkumulátor feltöltése után
Minél hamarabb ellenőriztesse a 12 V-os akkumulátort bármely hivatalos
Toyota márkakereskedésben, szervizben vagy más, megbízható szak em-
bernél. Ha a 12 V-os akkumulátor állapota romlóban van, további használa-
ta kellemetlen szagú gázok kibocsátását válthatja ki, amelyek k árosíthatják
az utasok egészségét.

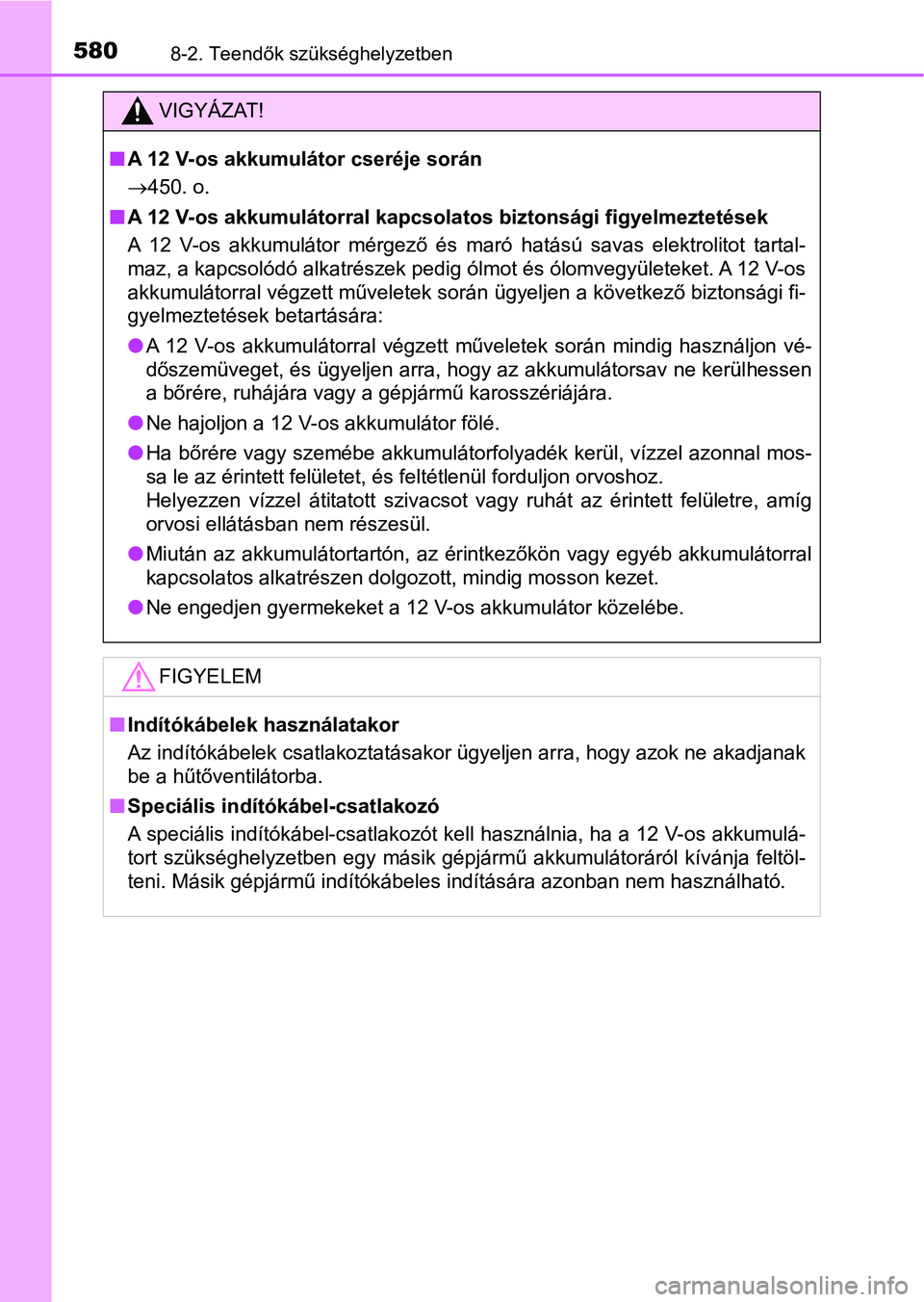

5808-2. Teendők szükséghelyzetben
VIGYÁZAT!
nA 12 V-os akkumulátor cseréje során
450. o.
n A 12 V-os akkumulátorral kapcsola tos biztonsági figyelmeztetések
A 12 V-os akkumulátor mérgező és maró hatású savas elektrolitot tartal-
maz, a kapcsolódó alkatrészek pedig ólmot és ólomvegyületeket. A 1 2 V-o s
akkumulátorral végzett műveletek során ügyeljen a következő biztonsági fi-
gyelmeztetések betartására:
l A 12 V-os akkumulátorral végzett műveletek során mindig használ jon vé-
dőszemüveget, és ügyeljen arra, hogy az akkumulátorsav ne kerül hessen
a bőrére, ruhájára vagy a gépjármű karosszériájára.
l Ne hajoljon a 12 V-os akkumulátor fölé.
l Ha bőrére vagy szemébe akkumulátorfolyadék kerül, vízzel azonna l mos-
sa le az érintett felületet, és feltétlenül forduljon orvoshoz.
Helyezzen vízzel átitatott szivacsot vagy ruhát az érintett fel ületre, amíg
orvosi ellátásban nem részesül.
l Miután az akkumulátortartón, az érintkezőkön vagy egyéb akkumul átorral
kapcsolatos alkatrészen dolgozott, mindig mosson kezet.
l Ne engedjen gyermekeket a 12 V-os akkumulátor közelébe.
FIGYELEM
nIndítókábelek használatakor
Az indítókábelek csatlakoztatásakor ügyeljen arra, hogy azok ne akadjanak
be a hűtőventilátorba.
n Speciális indítókábel-csatlakozó
A speciális indítókábel-csatlakozót kell használnia, ha a 12 V- os akkumulá-
tort szükséghelyzetben egy másik gépjármű akkumulátoráról kíván ja feltöl-
teni. Másik gépjármű indítókábeles indítására azonban nem haszn álható.
