TOYOTA YARIS HATCHBACK 2018 Kezelési útmutató (in Hungarian)

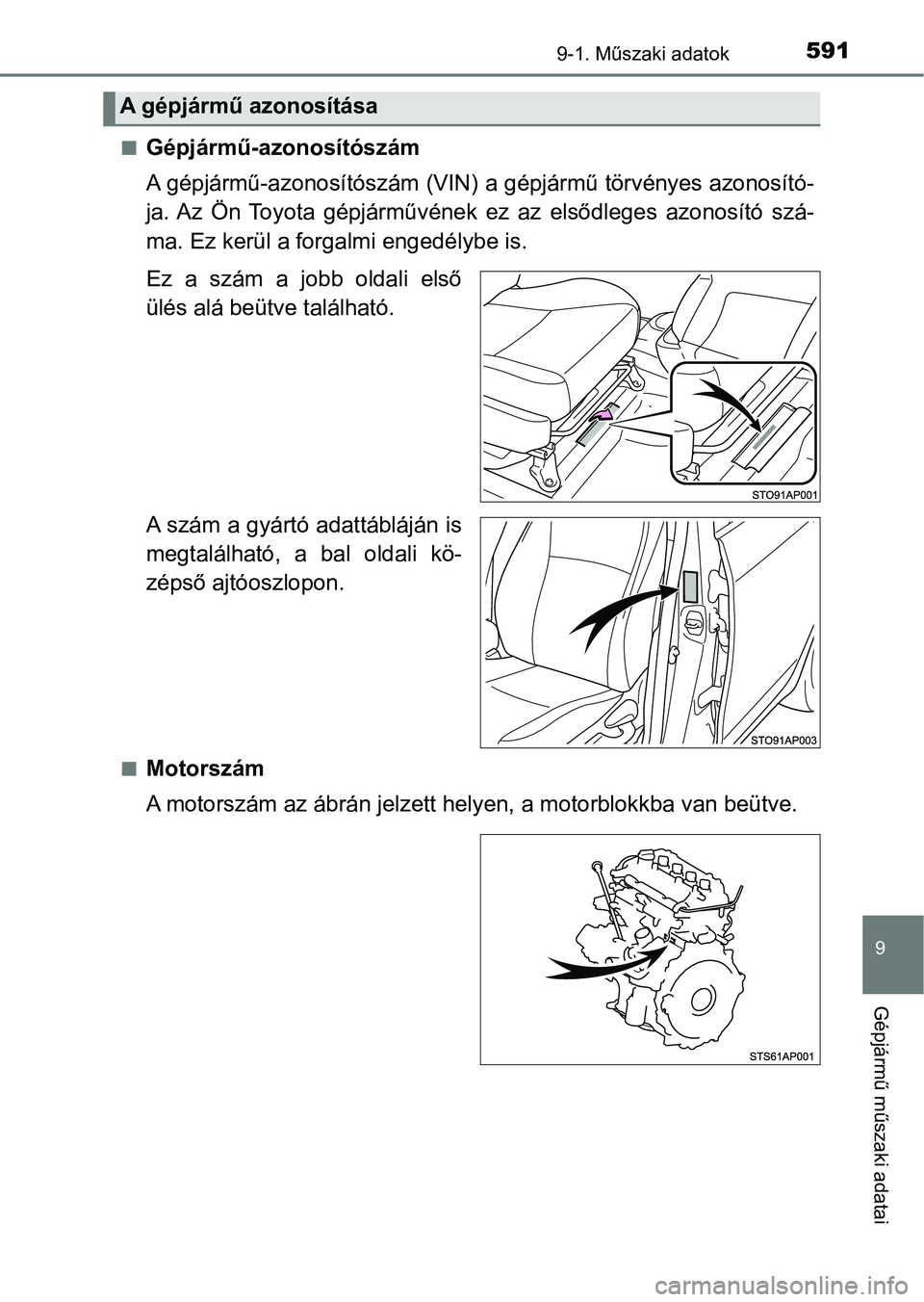

5919-1. Műszaki adatok
9
Gépjármű műszaki adatai
nGépjármű-azonosítószám
A gépjármű-azonosítószám (VIN) a gépjármű törvényes azonosító-
ja. Az Ön Toyota gépjárművének ez az elsődleges azonosító szá-
ma. Ez kerül a forgalmi engedélybe is.
Ez a szám a jobb oldali első
ülés alá beütve található.
A szám a gyártó adattábláján is
megtalálható, a bal oldali kö-
zépső ajtóoszlopon.
nMotorszám
A motorszám az ábrán jelzett helyen, a motorblokkba van beütve.
A gépjármű azonosítása

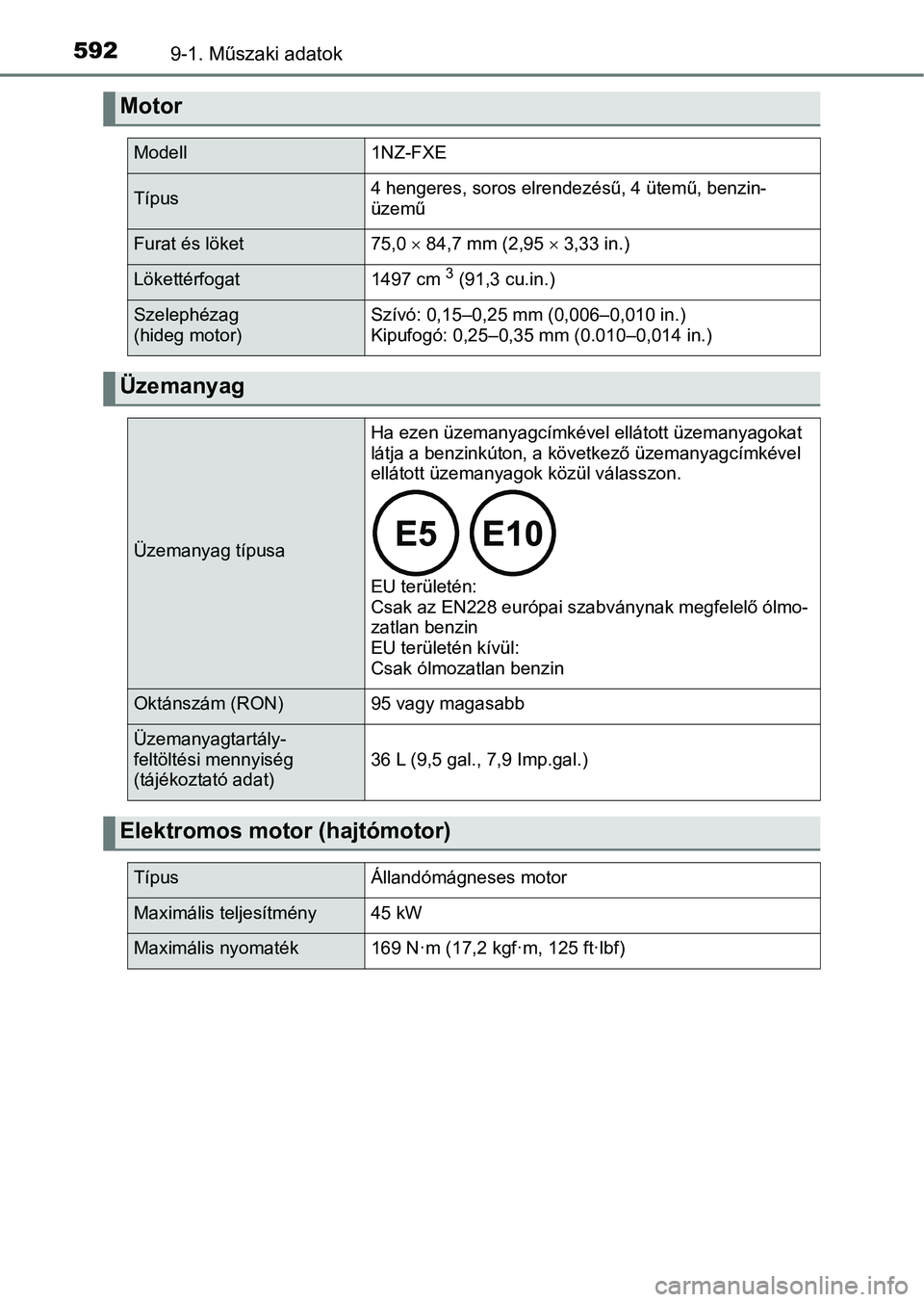

5929-1. Műszaki adatok
Motor
Modell1NZ-FXE
Típus4 hengeres, soros elrendezésű, 4 ütemű, benzin-
üzemű
Furat és löket75,0  84,7 mm (2,95  3,33 in.)
Lökettérfogat1497 cm 3 (91,3 cu.in.)
Szelephézag
(hideg motor)Szívó: 0,15–0,25 mm (0,006–0,010 in.)
Kipufogó: 0,25–0,35 mm (0.010–0,014 in.)
Üzemanyag
Üzemanyag típusa
Ha ezen üzemanyagcímkével ellátott üzemanyagokat
látja a benzinkúton, a következő üzemanyagcímkével
ellátott üzemanyagok közül válasszon.

EU területén:
Csak az EN228 európai szabványnak megfelelő ólmo-
zatlan benzin
EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)95 vagy magasabb
Üzemanyagtartály-
feltöltési mennyiség
(tájékoztató adat)36 L (9,5 gal., 7,9 Imp.gal.)
Elektromos motor (hajtómotor)
TípusÁllandómágneses motor
Maximális teljesítmény45 kW
Maximális nyomaték169 N·m (17,2 kgf·m, 125 ft·lbf)

5939-1. Műszaki adatok
9
Gépjármű műszaki adatai
nOlajfeltöltési mennyiség (Leengedés és feltöltés – tájékoztató
adat
*)
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmaza ndó tájé-
koztató adat. Melegítse fel a motort, és állítsa le a hibrid re ndszert, várjon
5 percnél tovább, és ellenőrizze az olajszintet az olajszintmér ő pálcán.

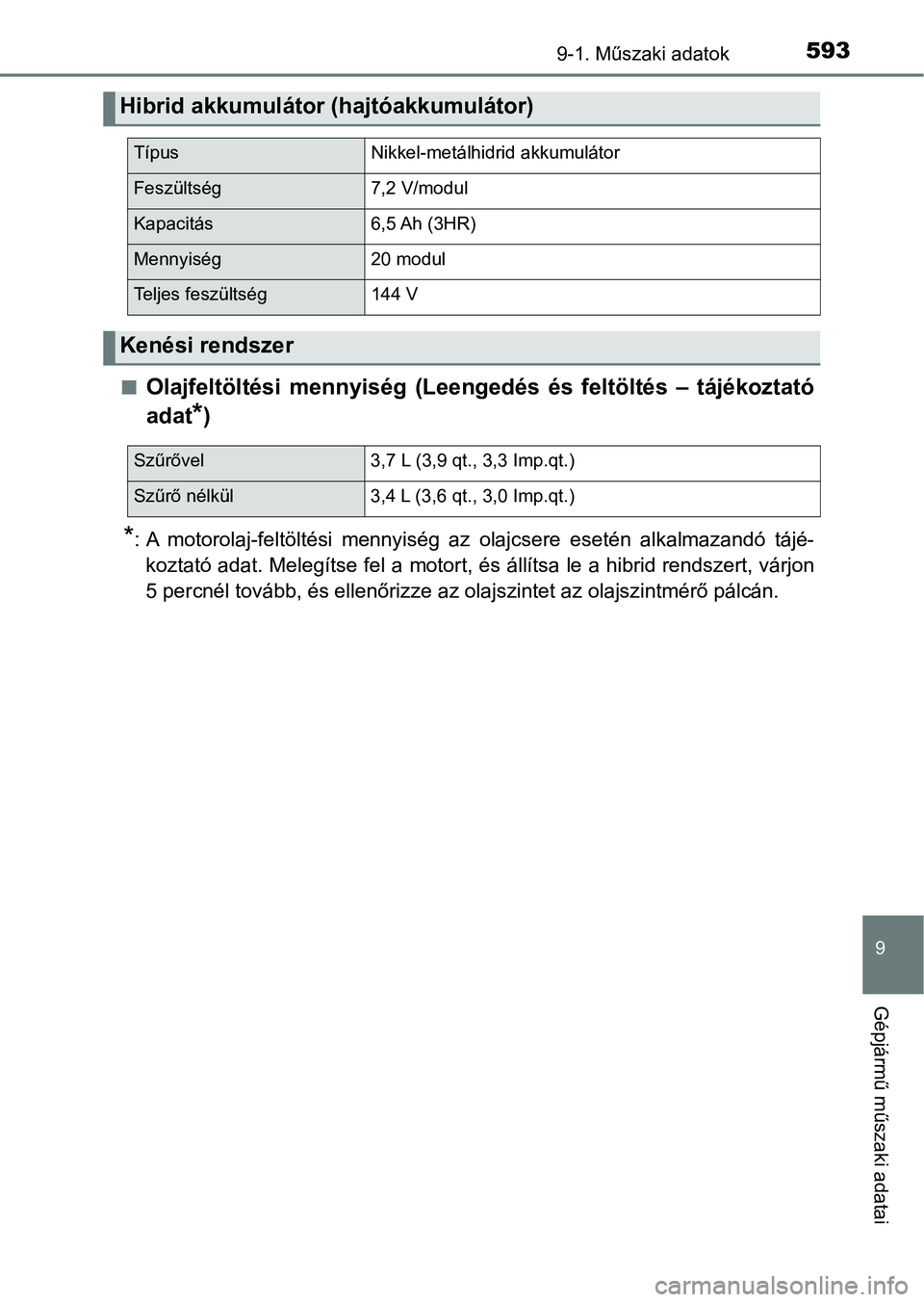

Hibrid akkumulátor (hajtóakkumulátor)
TípusNikkel-metálhidrid akkumulátor
Feszültség7,2 V/modul
Kapacitás6,5 Ah (3HR)
Mennyiség20 modul
Teljes feszültség144 V
Kenési rendszer
Szűrővel3,7 L (3,9 qt., 3,3 Imp.qt.)
Szűrő nélkül3,4 L (3,6 qt., 3,0 Imp.qt.)

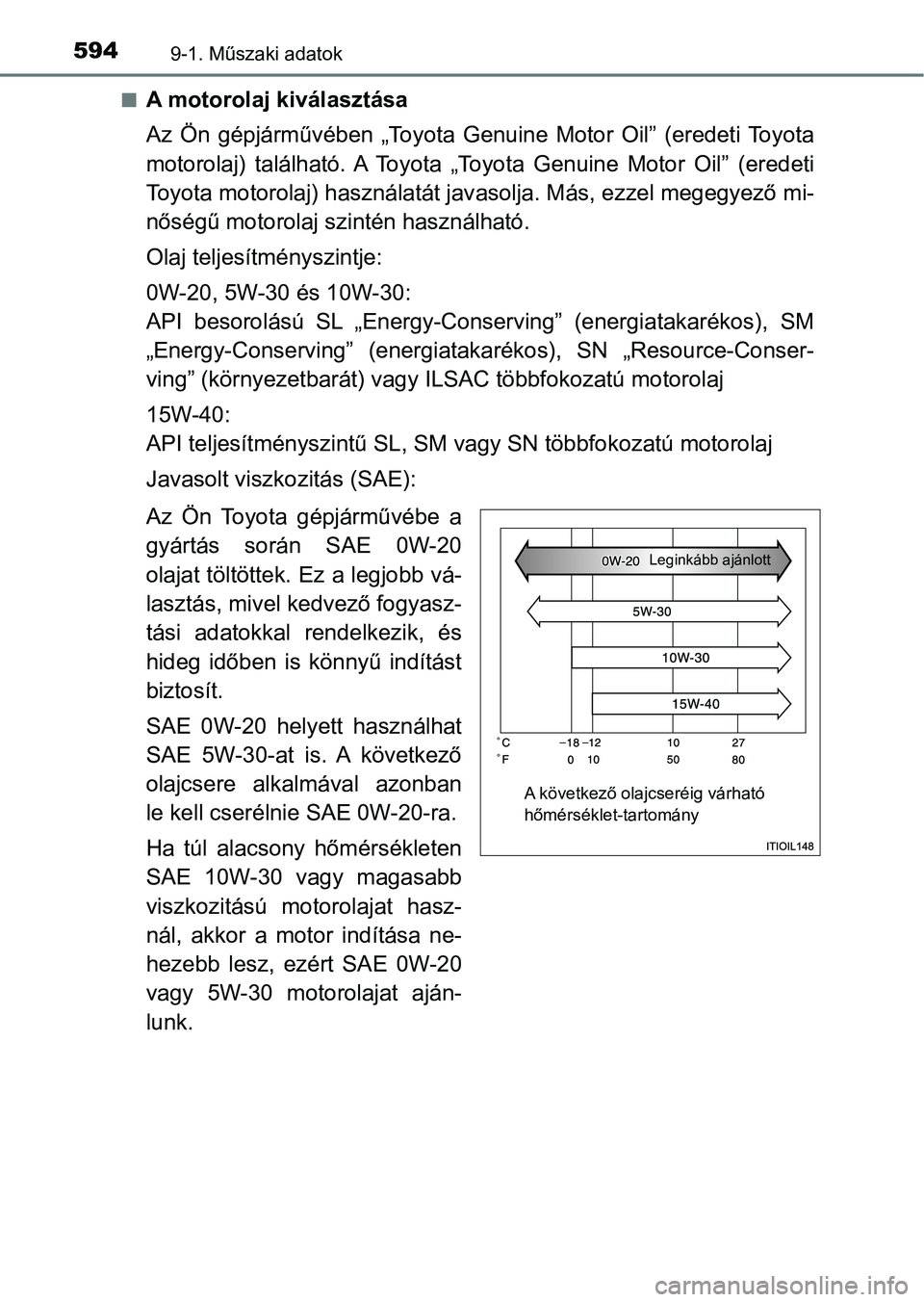

5949-1. Műszaki adatok
nA motorolaj kiválasztása
Az Ön gépjárművében „Toyota Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota „Toyota Genuine Motor Oil” (eredeti
Toyota motorolaj) használatát jav asolja. Más, ezzel megegyező mi-
nőségű motorolaj sz intén használható.
Olaj teljesítményszintje:
0W-20, 5W-30 és 10W-30:
API besorolású SL „Energy-Conserving” (energiatakarékos), SM
„Energy-Conserving” (energiatakarékos), SN „Resource-Conser-
ving” (környezetbar át) vagy ILSAC többf okozatú motorolaj
15W-40:
API teljesítményszintű SL, SM v agy SN többfokozatú motorolaj
Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-20
olajat töltöttek. Ez a legjobb vá-
lasztás, mivel kedvező fogyasz-
tási adatokkal rendelkezik, és
hideg időben is könnyű indítást
biztosít.
SAE 0W-20 helyett használhat
SAE 5W-30-at is. A következő
olajcsere alkalmával azonban
le kell cserélnie SAE 0W-20-ra.
Ha túl alacsony hőmérsékleten
SAE 10W-30 vagy magasabb
viszkozitású motorolajat hasz-
nál, akkor a motor indítása ne-
hezebb lesz, ezért SAE 0W-20
vagy 5W-30 motorolajat aján-
lunk.
A következő olajcseréig várható
hőmérséklet-tartomány
Leginkább ajánlott

5959-1. Műszaki adatok
9
Gépjármű műszaki adatai

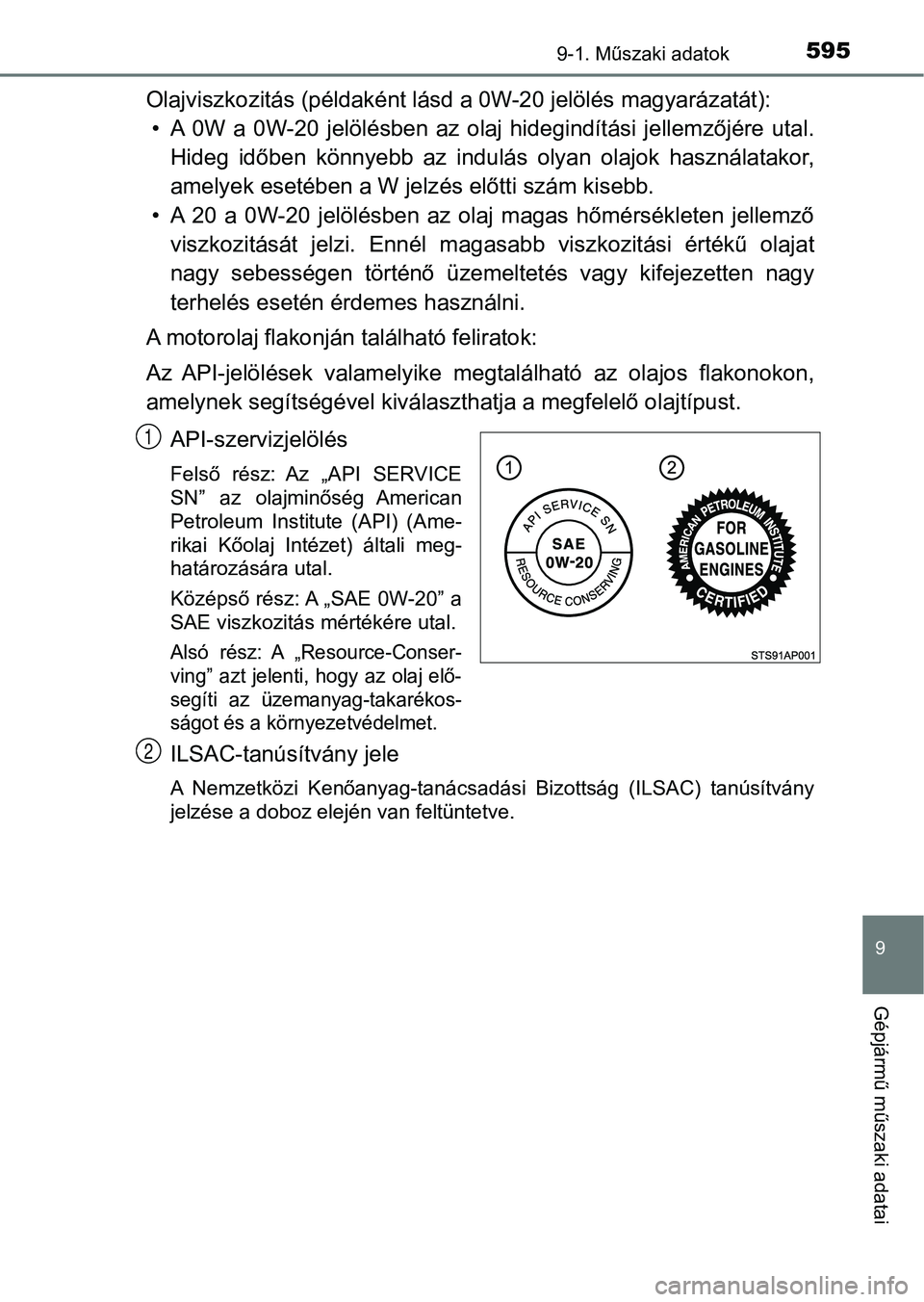

Olajviszkozitás (példaként lásd a 0W-20 jelölés magyarázatát):
• A 0W a 0W-20 jelölésben az olaj hidegindítási jellemzőjére uta l.
Hideg időben könnyebb az indulás olyan olajok használatakor,
amelyek esetében a W jelz és előtti szám kisebb.
• A 20 a 0W-20 jelölésben az olaj magas hőmérsékleten jellemző viszkozitását jelzi. Ennél magas abb viszkozitási értékű olajat
nagy sebességen történő üzemelte tés vagy kifejezetten nagy
terhelés esetén érdemes használni.
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalálható az olajos flakonokon,
amelynek segítségével kiválaszthatja a megfelelő olajtípust.
API-szervizjelölés
Felső rész: Az „API SERVICE
SN” az olajminőség American
Petroleum Institute (API) (Ame-
rikai Kőolaj Intézet) általi meg-
határozására utal.
Középső rész: A „SAE 0W-20” a
SAE viszkozitás mértékére utal.
Alsó rész: A „Resource-Conser-
ving” azt jelenti, hogy az olaj elő-
segíti az üzemanyag-takarékos-
ságot és a környezetvédelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási Bizottság (ILSAC) tanúsítván y
jelzése a doboz elején van feltüntetve.
1
2

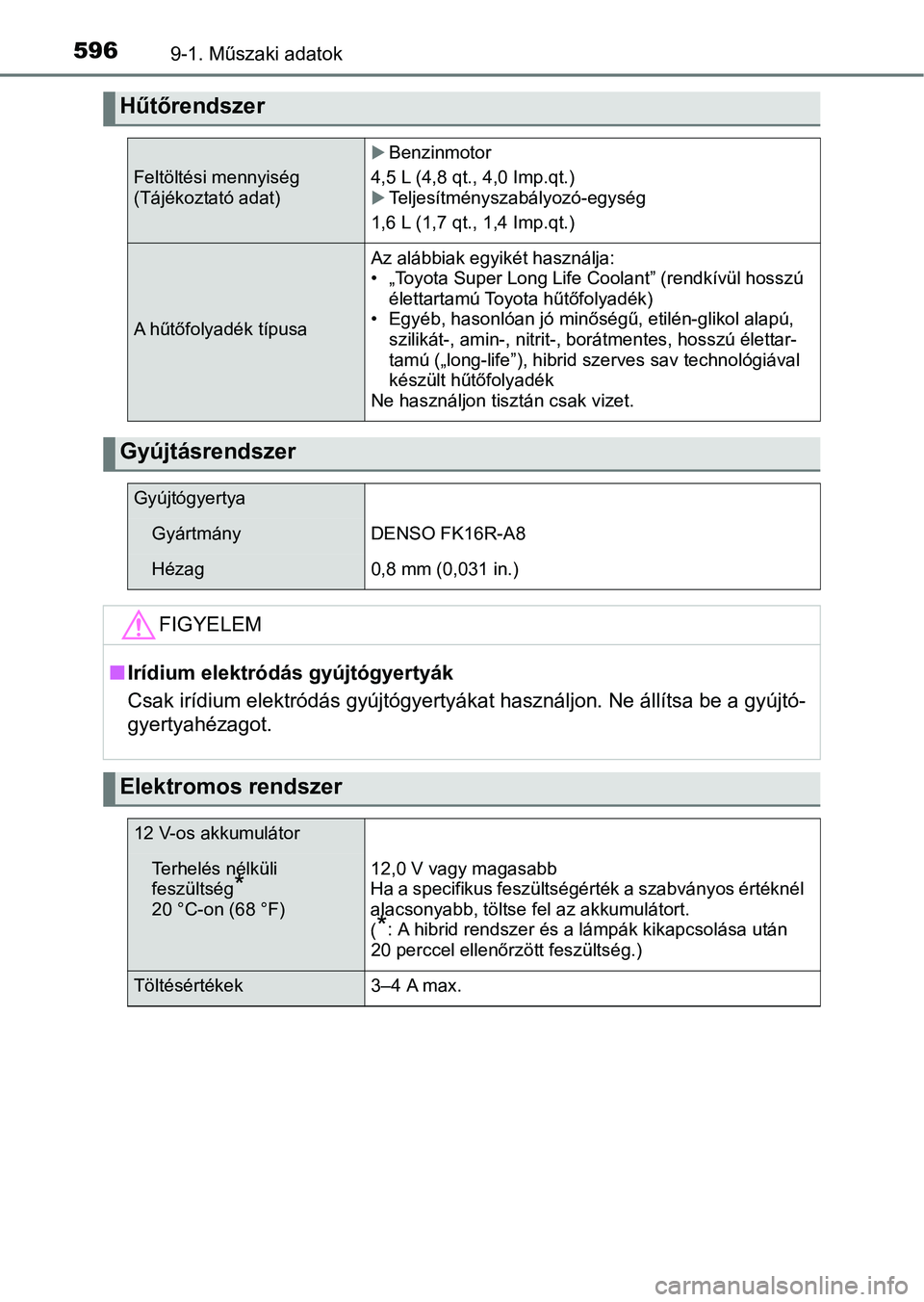

5969-1. Műszaki adatok
Hűtőrendszer
Feltöltési mennyiség
(Tájékoztató adat)
Benzinmotor
4,5 L (4,8 qt., 4,0 Imp.qt.)
Teljesítményszabályozó-egység
1,6 L (1,7 qt., 1,4 Imp.qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű, etilén-glikol alapú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettar-
tamú („long-life”), hibrid szerves sav technológiával
készült hűtőfolyadék
Ne használjon tisztán csak vizet.
Gyújtásrendszer
Gyújtógyertya
GyártmányDENSO FK16R-A8
Hézag0,8 mm (0,031 in.)
FIGYELEM
n Irídium elektród ás gyújtógyertyák
Csak irídium elektródás gyújtógyertyákat használjon. Ne állítsa be a gyújtó-
gyertyahézagot.
Elektromos rendszer
12 V-os akkumulátor
Terhelés nélküli
feszültség*
20 °C-on (68 °F) 12,0 V vagy magasabb
Ha a specifikus feszültségérték a szabványos értéknél
alacsonyabb, töltse fel az akkumulátort.
(
*: A hibrid rendszer és a lámpák kikapcsolása után
20 perccel ellenőrzött feszültség.)
Töltésértékek 3–4 A max.

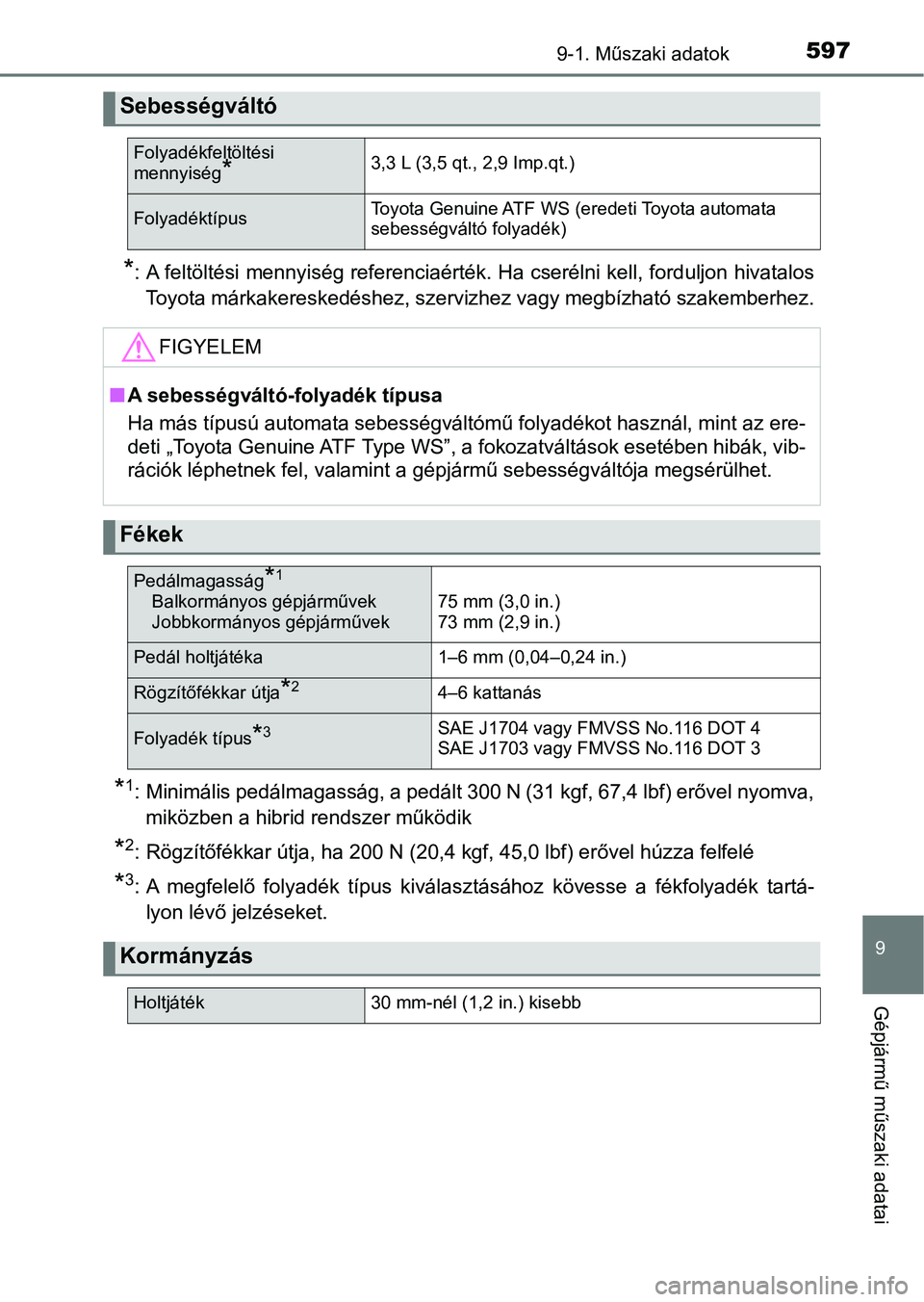

5979-1. Műszaki adatok
9
Gépjármű műszaki adatai
*: A feltöltési mennyiség referenciaérték. Ha cserélni kell, forduljon hivatalosToyota márkakereskedéshez, szervizhez vagy megbízható szakemberhez.
*1: Minimális pedálmagasság, a pedált 300 N (31 kgf, 67,4 lbf) erővel nyomva,miközben a hibrid rendszer működik
*2: Rögzítőfékkar útja, ha 200 N (20,4 kgf, 45,0 lbf) erővel húzza felfelé
*3: A megfelelő folyadék típus kiválasztásához kövesse a fékfolyad ék tartá-
lyon lévő jelzéseket.
Sebességváltó
Folyadékfeltöltési
mennyiség*3,3 L (3,5 qt., 2,9 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota automata
sebességváltó folyadék)
FIGYELEM
n A sebességváltó-folyadék típusa
Ha más típusú automata sebességváltómű folyadékot használ, mint az ere-
deti „Toyota Genuine ATF Type WS”, a fokozatváltások esetében hibák, vib-
rációk léphetnek fel, valamint a gépjármű sebességváltója megsé rülhet.
Fékek
Pedálmagasság*1
Balkormányos gépjárművek
Jobbkormányos gépjárművek75 mm (3,0 in.)
73 mm (2,9 in.)
Pedál holtjátéka
1–6 mm (0,04–0,24 in.)
Rögzítőfékkar útja*24–6 kattanás
Folyadék típus*3SAE J1704 vagy FMVSS No.116 DOT 4
SAE J1703 vagy FMVSS No.116 DOT 3
Kormányzás
Holtjáték30 mm-nél (1,2 in.) kisebb

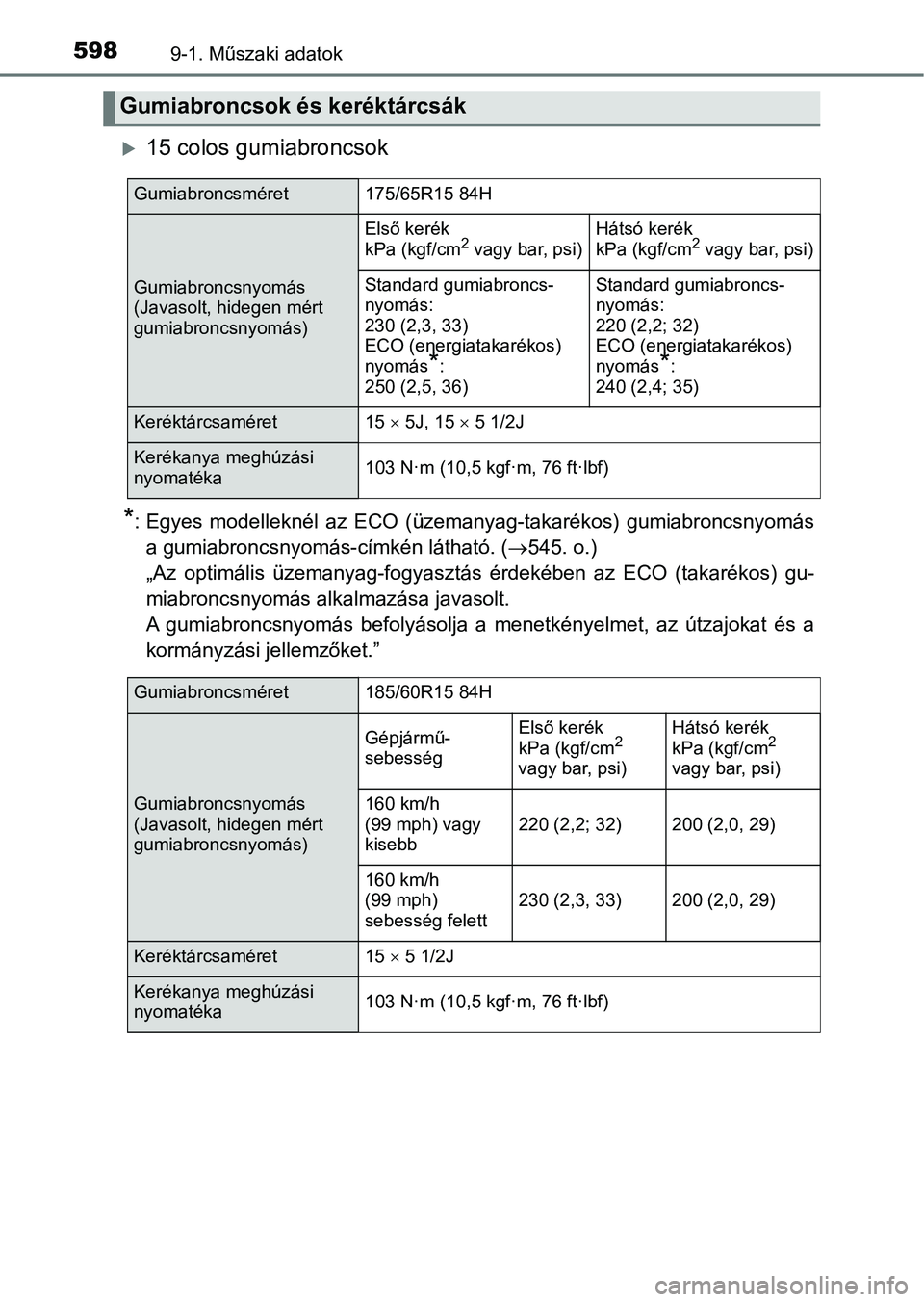

5989-1. Műszaki adatok
15 colos gumiabroncsok
*: Egyes modelleknél az ECO (üzemanyag-takarékos) gumiabroncsnyomás
a gumiabroncsnyomás-címkén látható. ( 545. o.)
„Az optimális üzemanyag-fogyasztás érdekében az ECO (takarékos) gu-
miabroncsnyomás alkalmazása javasolt.
A gumiabroncsnyomás befolyásolja a menetkényelmet, az útzajokat és a
kormányzási jellemzőket.”
Gumiabroncsok és keréktárcsák
Gumiabroncsméret175/65R15 84H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Első kerék
kPa (kgf/cm2 vagy bar, psi)Hátsó kerék
kPa (kgf/cm2 vagy bar, psi)
Standard gumiabroncs-
nyomás:
230 (2,3, 33)
ECO (energiatakarékos)
nyomás
*:
250 (2,5, 36)
Standard gumiabroncs-
nyomás:
220 (2,2; 32)
ECO (energiatakarékos)
nyomás
*:
240 (2,4; 35)
Keréktárcsaméret15  5J, 15  5 1/2J
Kerékanya meghúzási
nyomatéka103 N·m (10,5 kgf·m, 76 ft·lbf)
Gumiabroncsméret185/60R15 84H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Gépjármű-
sebességElső kerék
kPa (kgf/cm2
vagy bar, psi)Hátsó kerék
kPa (kgf/cm2
vagy bar, psi)
160 km/h
(99 mph) vagy
kisebb220 (2,2; 32)200 (2,0, 29)
160 km/h
(99 mph)
sebesség felett230 (2,3, 33)200 (2,0, 29)
Keréktárcsaméret15  5 1/2J
Kerékanya meghúzási
nyomatéka103 N·m (10,5 kgf·m, 76 ft·lbf)

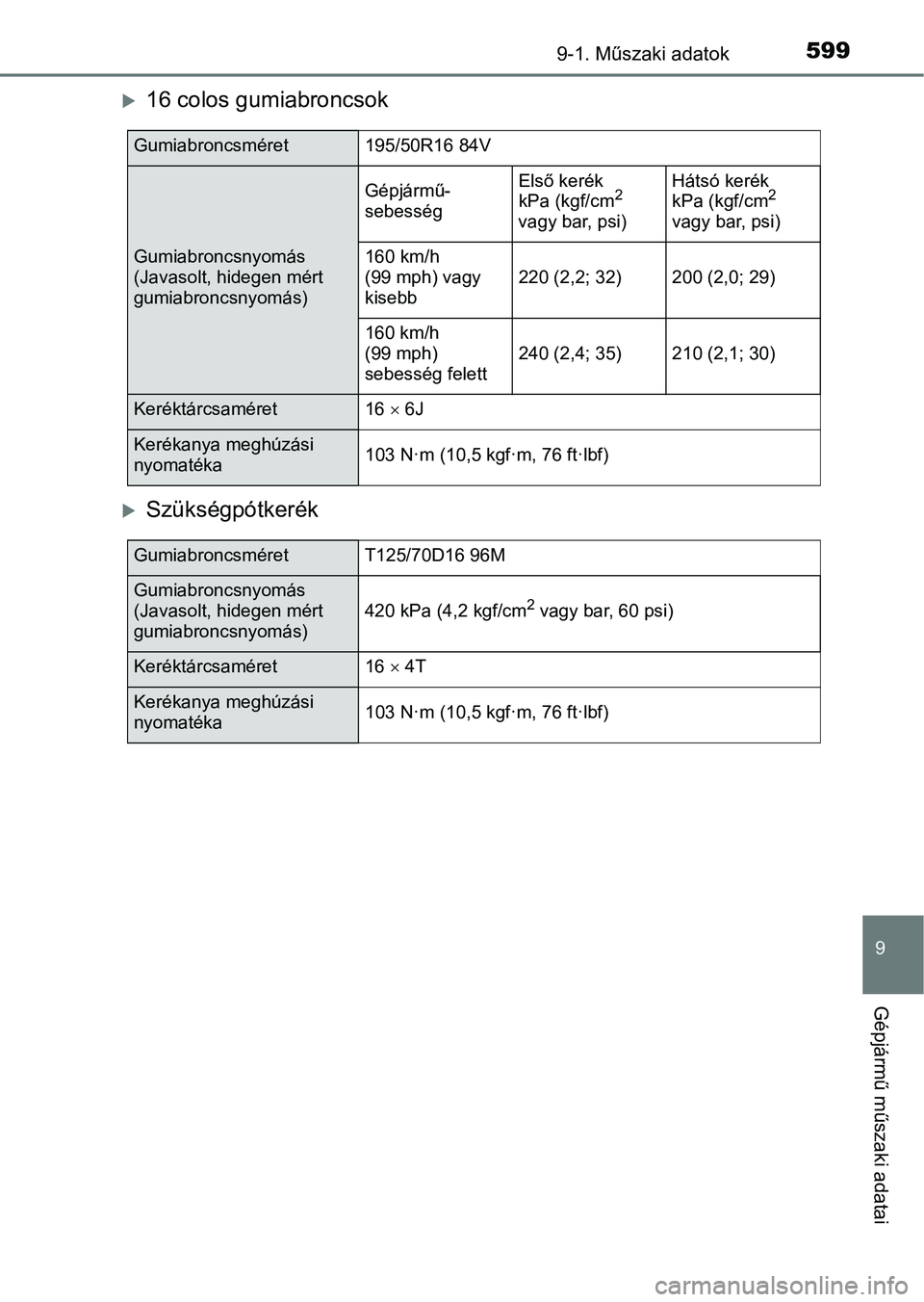

5999-1. Műszaki adatok
9
Gépjármű műszaki adatai
16 colos gumiabroncsok
Szükségpótkerék
Gumiabroncsméret195/50R16 84V
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Gépjármű-
sebességElső kerék
kPa (kgf/cm2
vagy bar, psi)Hátsó kerék
kPa (kgf/cm2
vagy bar, psi)
160 km/h
(99 mph) vagy
kisebb220 (2,2; 32)200 (2,0; 29)
160 km/h
(99 mph)
sebesség felett240 (2,4; 35)210 (2,1; 30)
Keréktárcsaméret16  6J
Kerékanya meghúzási
nyomatéka103 N·m (10,5 kgf·m, 76 ft·lbf)
GumiabroncsméretT125/70D16 96M
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret16  4T
Kerékanya meghúzási
nyomatéka103 N·m (10,5 kgf·m, 76 ft·lbf)

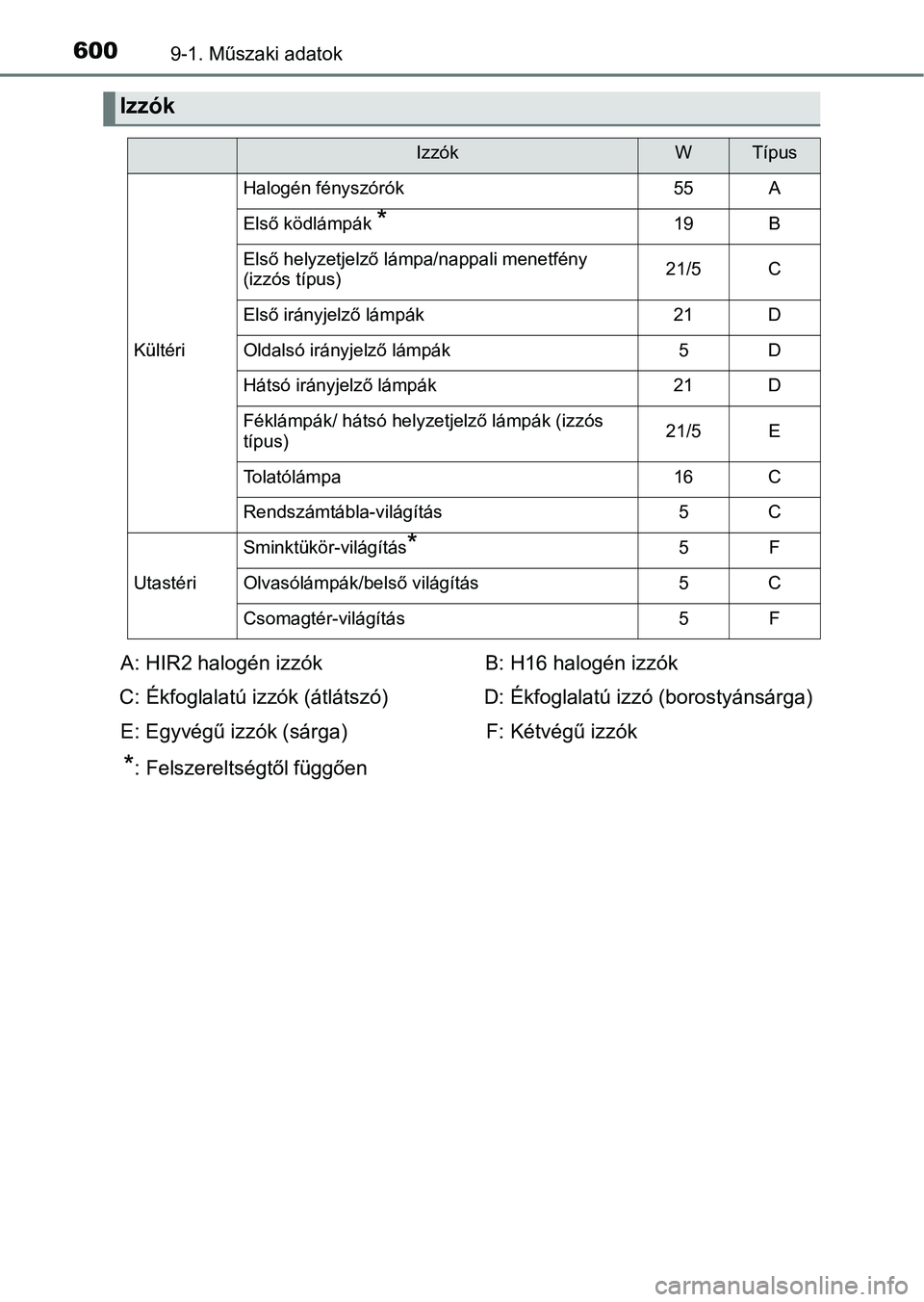

6009-1. Műszaki adatok
Izzók
IzzókWTípus
Kültéri
Halogén fényszórók55A
Első ködlámpák *19B
Első helyzetjelző lámpa/nappali menetfény
(izzós típus)21/5C
Első irányjelző lámpák21D
Oldalsó irányjelző lámpák5D
Hátsó irányjelző lámpák21D
Féklámpák/ hátsó helyzetjelző lámpák (izzós
típus)21/5E
Tolatólámpa16C
Rendszámtábla-világítás5C
Utastéri
Sminktükör-világítás*5F
Olvasólámpák/belső világítás5C
Csomagtér-világítás5F
A: HIR2 halogén izzók
C: Ékfoglalatú izzók (átlátszó) E: Egyvégű izzók (sárga) B: H16 halogén izzók
D: Ékfoglalatú izzó (borostyánsárga) F: Kétvégű izzók
*: Felszereltségtől függően
