5418-2. Teendők szükséghelyzetben
8
Ha baj történik
Emelhető csomagtérpadló-burkolattal felszerelt gépjárművek:
Emelje meg az emelhető csomagtérpadló-burkolatot, és maga felé
húzva vegye ki. (405. o.)
Vegye ki a csomagtérpadló-bur-
kolatot.
Vegye ki a vészhelyzeti defekt-
javító készletet.
A szükséghelyzeti defektjavító készlet kivétel e a gépjárműből
1
2
3

5428-2. Teendők szükséghelyzetben
Vegye ki a javítókészletet a szerszámos dobozból.
A palack kivételekor ne tépje és ne dobja ki az eredeti csomago lást.
Ragassza fel a 2 matricát a ké-
pen látható módon.
A matrica felragasztása előtt távolít-
son el minden szennyeződést és
nedvességet a keréktárcsáról. Ha
lehetetlen felragasztani a matricát,
ne felejtse ezt közölni bármely hiva-
talos Toyota márkakereskedésben,
szervizben vagy más, megbízható
szakemberrel, amikor megjavíttatja
vagy kicserélteti a tömítőanyaggal
javított gumiabroncsot.
Vegye le a szelepsapkát a de-
fektes kerék szelepéről.
Szükséghelyzeti javítás menete
1
2
3

5438-2. Teendők szükséghelyzetben
8
Ha baj történik
Vegye le a fúvóka kupakját.
Csatlakoztassa a fúvókát a sze-
lephez.
Csavarja a fúvóka végét az óramu-
tató járásával megegyező irányba,
amíg lehet.
A palacknak függőlegesen kell áll-
nia, anélkül hogy érintkezne a talaj-
jal. Ha a palack nem függőlegesen
áll, gurítsa a gépjárművet olyan
helyzetbe, hogy a szelep megfele-
lően helyezkedjen el.
Vegye le a palack kupakját.
Húzza ki a tömlőt a komp-
resszorból.
4
5
6
7

5448-2. Teendők szükséghelyzetben
Csatlakoztassa a palackot a
kompresszorhoz.
Csavarja a tömlő végét az óramu-
tató járásával megegyező irányba,
amíg lehet.
Győződjön meg arról, hogy a
kompresszorkapcsoló ki van
kapcsolva.
Vegye ki az elektromos csatla-
kozót a kompresszorból.
Csatlakoztassa az elektromos
csatlakozót a csatlakozóaljzat-
ba vagy a szivargyújtó aljzatá-
ba. (409, 410. o.)
8
9
10
11

5458-2. Teendők szükséghelyzetben
8
Ha baj történik
Nézze meg, mennyi az előírt
gumiabroncsnyomás.
A gumiabroncs előírt felfúvási nyo-
mása a kesztyűtartóban lévő matri-
cán található. (598. o.)
Indítsa be a hibrid rendszert.
A tömítőanyag betöltéséhez és
a gumiabroncs felfújásához
kapcsolja be a kompresszor
kapcsolóját.
12
13
14

5468-2. Teendők szükséghelyzetben
Fújja fel a gumiabroncsot az
előírt értékre.A tömítőanyag befecskende-
ződik, és a nyomás hirtelen
megemelkedik, majd fokoza-
tosan csökken.
A gumiabroncsnyomás-mérő
a kapcsoló bekapcsolása
után kb. 1 perccel (alacsony
hőmérsékleten 5 perccel) mu-
tatja a gumiabroncsnyomás
tényleges értékét.
Fújja fel a gumiabroncsot az
előírt nyomásértékre.
• Ha a gumiabroncsnyomás a fel-fúvás után 35 perccel a kapcso-
ló bekapcsolt állapotában még
mindig alacsonyabb az előírt ér-
téknél, akkor a gumiabroncs sé-
rülése túl nagy ahhoz, hogy meg
lehessen javítani. Kapcsolja ki a
kompresszor kapcsolóját, és ve-
gye fel a kapcsolatot bármely hi-
vatalos Toyota márkakereske-
déssel, szervizzel vagy más,
megbízható szakemberrel.
• Ha a gumiabroncsnyomás meghaladja az előírt értéket, némi leve gőt ki-
engedve állítsa be a megfelelő nyomást. ( 550,598. o.)
15
1
2
3

5478-2. Teendők szükséghelyzetben
8
Ha baj történik
Kapcsolja ki a kompresszort.
Húzza le a tömlőt a szelepről, és húzza ki az elektromos csatlako-
zót az aljzatból vagy a szivartöltőből.
A fúvóka leválasztásakor némi tömítőanyag kicsepeghet.
Nyomja meg a gombot a pa-
lackban levő levegő kiengedé-
séhez.
Rakja vissza a fúvóka kupakját.
Helyezze vissza a szelepsapkát a szükséghelyzeti javításban ré-
szesült gumiabroncs szelepére.
16
17

5488-2. Teendők szükséghelyzetben
Válassza le a tömlőt a palack-
ról, és a kupakkal zárja le a pa-
lackot.
Tegye vissza a palackot eredeti
táskájába, és cipzárazza be.
Átmenetileg tárolja a palackot és a kompresszort a csomagtérben.
A tömítőfolyadék egyenletes eloszlatása érdekében azonnal tegye n
meg a gépjárművel biztonságos körülmények között kb. 5 km-t
(3 mérföldet) 80 km/h (50 mph) alatti sebességgel.
Mintegy 5 km (3 mérföld) megté-
tele után álljon meg a gépjármű-
vel biztonságos helyen, kemény,
sík felületen, és csatlakoztassa
a kompresszort.

5498-2. Teendők szükséghelyzetben
8
Ha baj történik

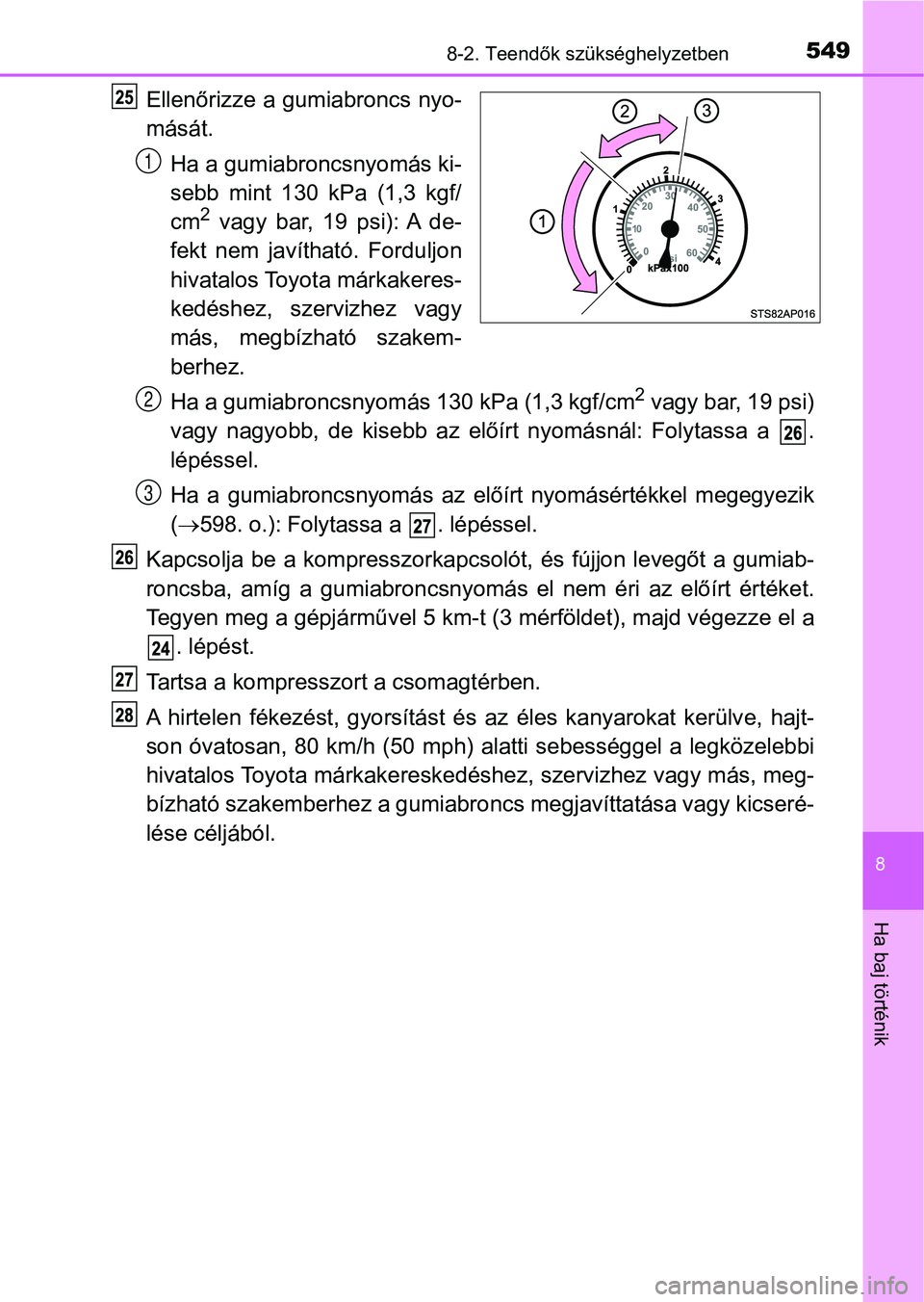

Ellenőrizze a gumiabroncs nyo-
mását.Ha a gumiabroncsnyomás ki-
sebb mint 130 kPa (1,3 kgf/
cm
2 vagy bar, 19 psi): A de-
fekt nem javítható. Forduljon
hivatalos Toyota márkakeres-
kedéshez, szervizhez vagy
más, megbízható szakem-
berhez.
Ha a gumiabroncsnyomás 130 kPa (1,3 kgf/cm
2 vagy bar, 19 psi)
vagy nagyobb, de kisebb az előírt nyomásnál: Folytassa a .
lépéssel.
Ha a gumiabroncsnyomás az előírt nyomásértékkel megegyezik
(  598. o.): Folytassa a . lépéssel.
Kapcsolja be a kompresszorkapcsolót, és fújjon levegőt a gumiab -
roncsba, amíg a gumiabroncsnyomás el nem éri az előírt értéket.
Tegyen meg a gépjárművel 5 km-t ( 3 mérföldet), majd végezze el a
. lépést.
Tartsa a kompressz ort a csomagtérben.
A hirtelen fékezést, gyorsítást és az éles kanyarokat kerülve, hajt-
son óvatosan, 80 km/h (50 mph) alatti sebességgel a legközelebb i
hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
bízható szakemberhez a gumiabron cs megjavíttatása vagy kicseré-
lése céljából.
1
2
3

5508-2. Teendők szükséghelyzetben

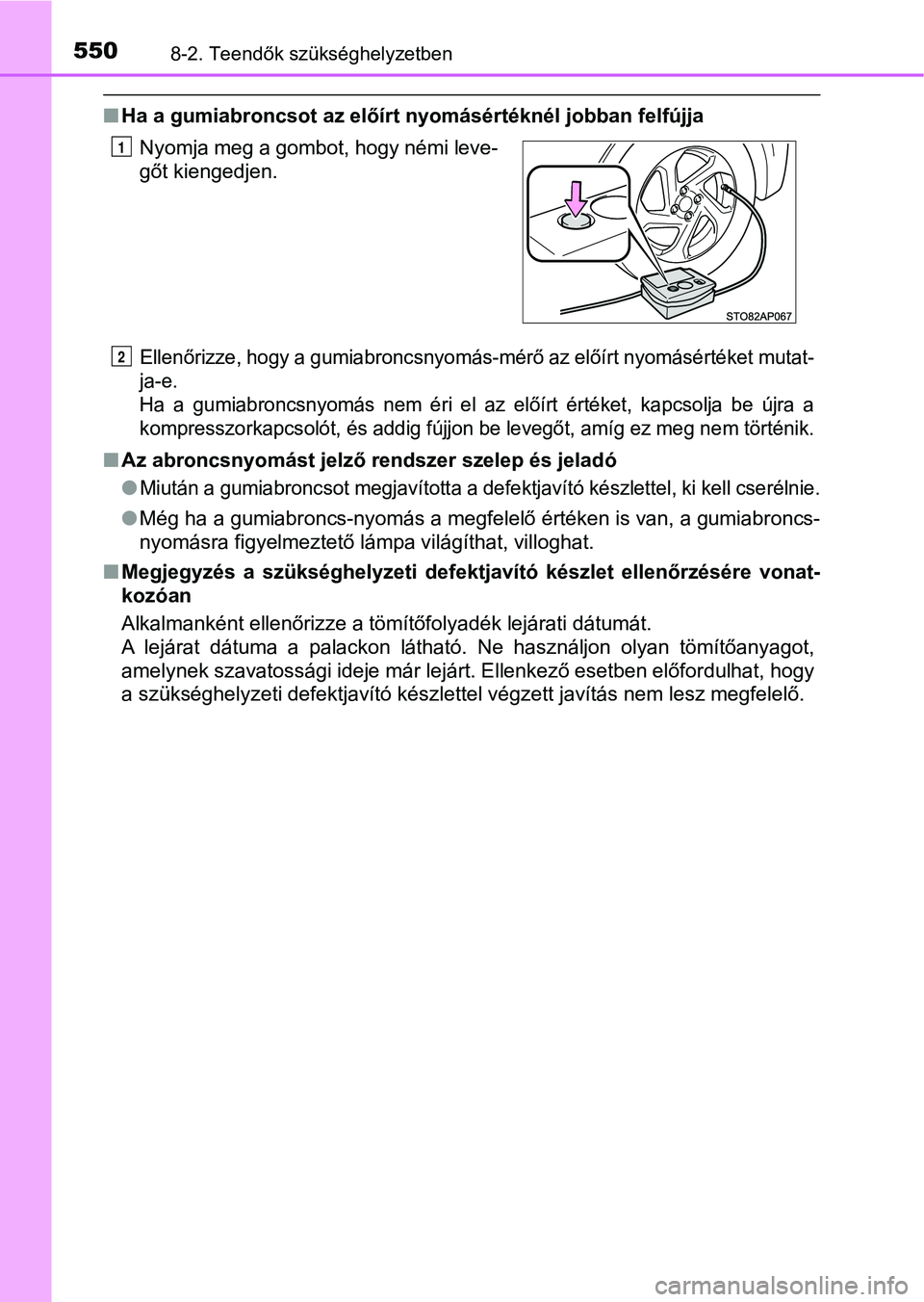

nHa a gumiabroncsot az előírt nyomásértéknél jobban felfújja
Ellenőrizze, hogy a gumiabroncsny omás-mérő az előírt nyomásértéket mutat-
ja-e.
Ha a gumiabroncsnyomás nem éri el az előírt értéket, kapcsolja be újra a
kompresszorkapcsolót, és addig fújjon be levegőt, amíg ez meg n em történik.
nAz abroncsnyomást jelző rendszer szelep és jeladó
l
Miután a gumiabroncsot megjavított a a defektjavító készlettel, ki kell cserélnie.
lMég ha a gumiabroncs-nyomás a megfelelő értéken is van, a gumia broncs-
nyomásra figyelmeztető lámpa világíthat, villoghat.
n Megjegyzés a szükséghelyzeti defektjavító készlet ellenőrzésére vonat-
kozóan
Alkalmanként ellenőrizze a tömítőfolyadék lejárati dátumát.
A lejárat dátuma a palackon látható. Ne használjon olyan tömítőanyagot,
amelynek szavatossági ideje már lejárt. Ellenkező esetben előfo rdulhat, hogy
a szükséghelyzeti defektjavító készlettel végzett javítás nem lesz megfelelő. Nyomja meg a gombot, hogy némi leve-
gőt kiengedjen.
1
2
