6218-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_HV_OM_Europe_OM52J96L

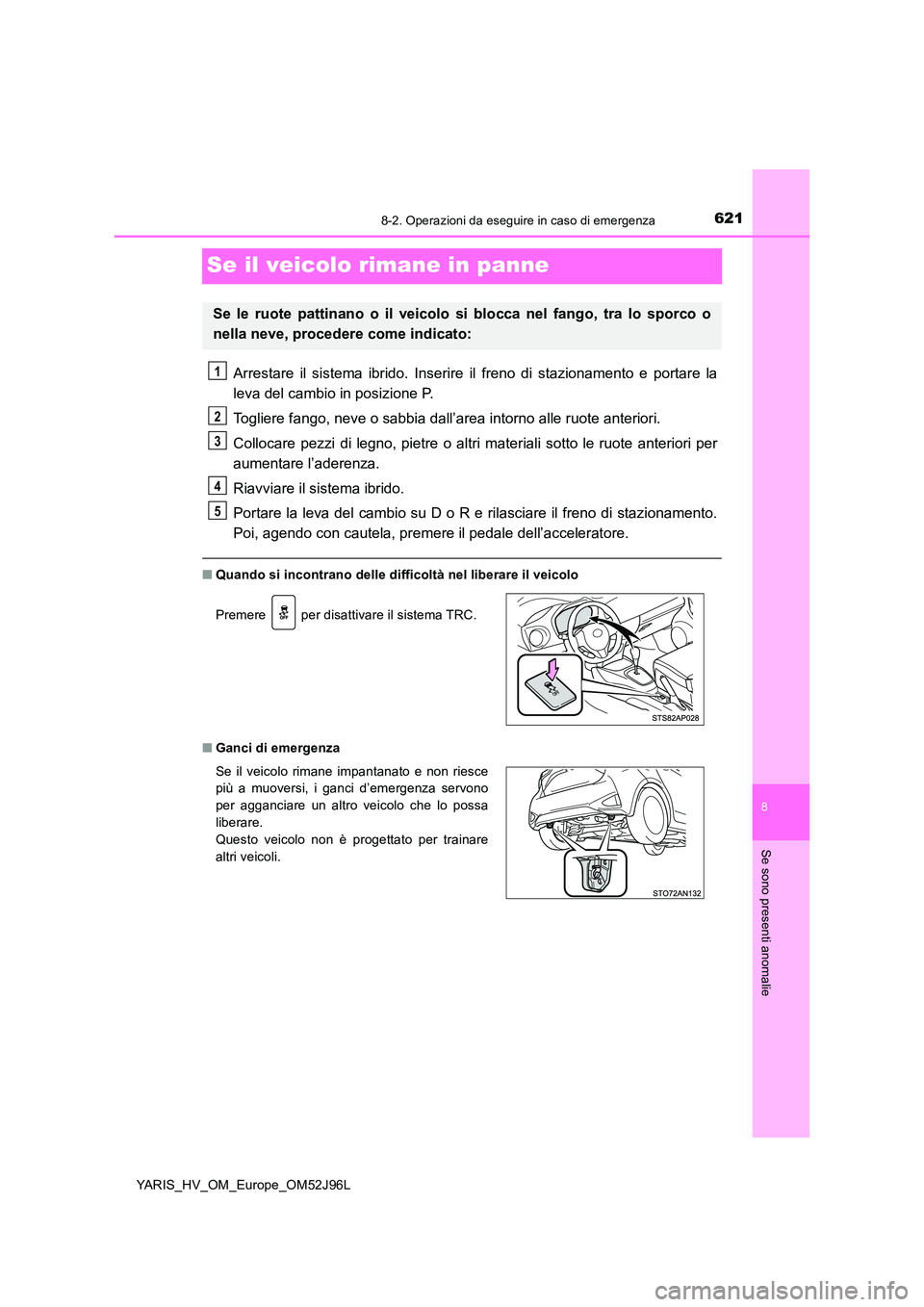

Se il veicolo rimane in panne
Arrestare il sistema ibrido. Inserire il freno di stazionamento e portare la
leva del cambio in posizione P.
Togliere fango, neve o sabbia dall’area intorno alle ruote anteriori.
Collocare pezzi di legno, pietre o altri materiali sotto le ruote anteriori per
aumentare l’aderenza.
Riavviare il sistema ibrido.
Portare la leva del cambio su D o R e rilasciare il freno di stazionamento.
Poi, agendo con cautela, premere il pedale dell’acceleratore.
■ Quando si incontrano delle difficoltà nel liberare il veicolo
■ Ganci di emergenza
Se le ruote pattinano o il veicolo si blocca nel fango, tra lo sporco o
nella neve, procedere come indicato:
Premere per disattivare il sistema TRC.
Se il veicolo rimane impantanato e non riesce
più a muoversi, i ganci d’emergenza servono
per agganciare un altro veicolo che lo possa
liberare.
Questo veicolo non è progettato per trainare
altri veicoli.
1
2
3
4
5

6228-2. Operazioni da eseguire in caso di emergenza
YARIS_HV_OM_Europe_OM52J96L

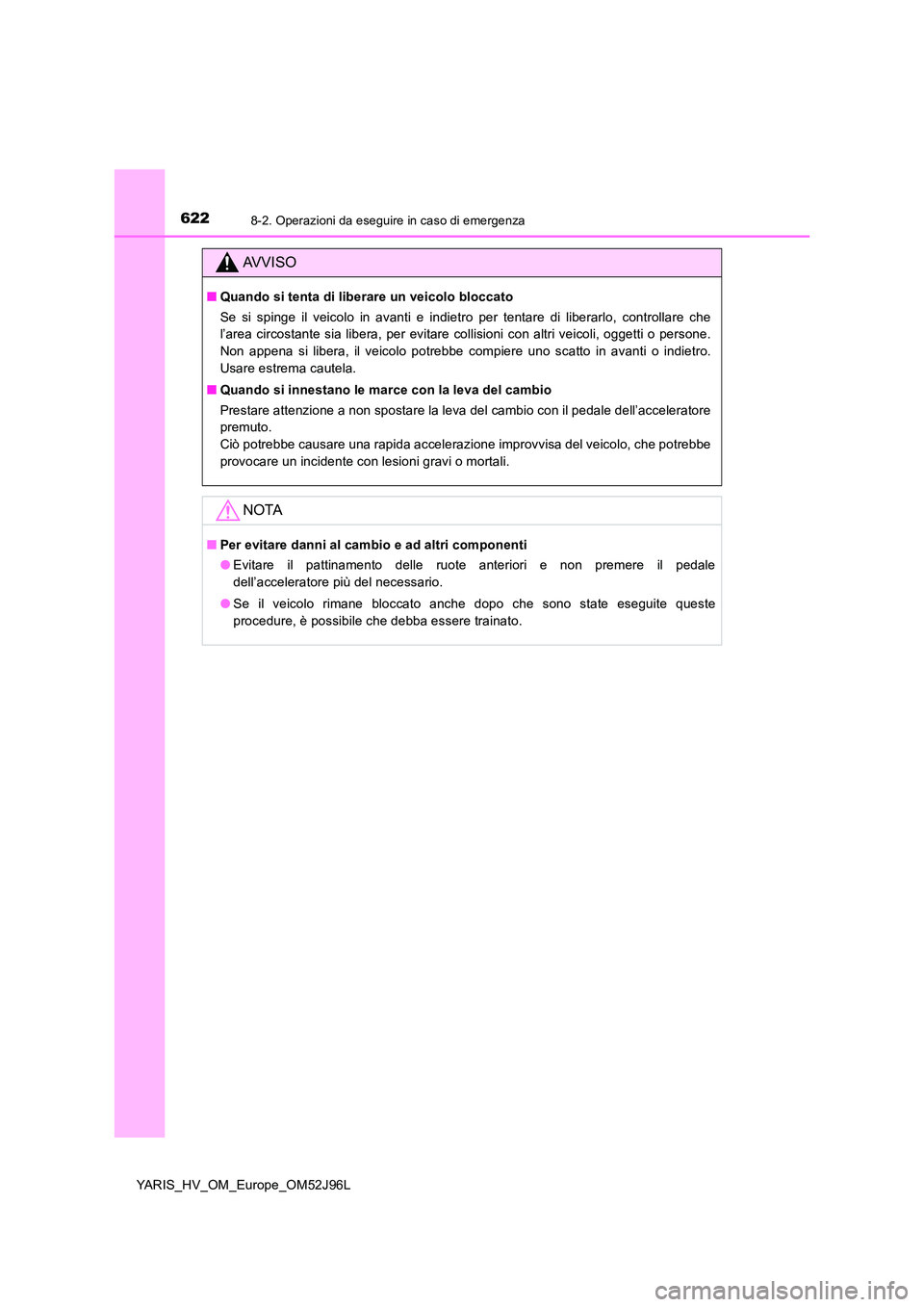

AVVISO
■Quando si tenta di liberare un veicolo bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l’area circostante sia libera, per evitare collisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere uno scatto in avanti o indietro.
Usare estrema cautela.
■ Quando si innestano le marce con la leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore
premuto.
Ciò potrebbe causare una rapida accelerazione improvvisa del veicolo, che potrebbe
provocare un incidente con lesioni gravi o mortali.
NOTA
■ Per evitare danni al cambio e ad altri componenti
● Evitare il pattinamento delle ruote anteriori e non premere il pedale
dell’acceleratore più del necessario.
● Se il veicolo rimane bloccato anche dopo che sono state eseguite queste
procedure, è possibile che debba essere trainato.

623

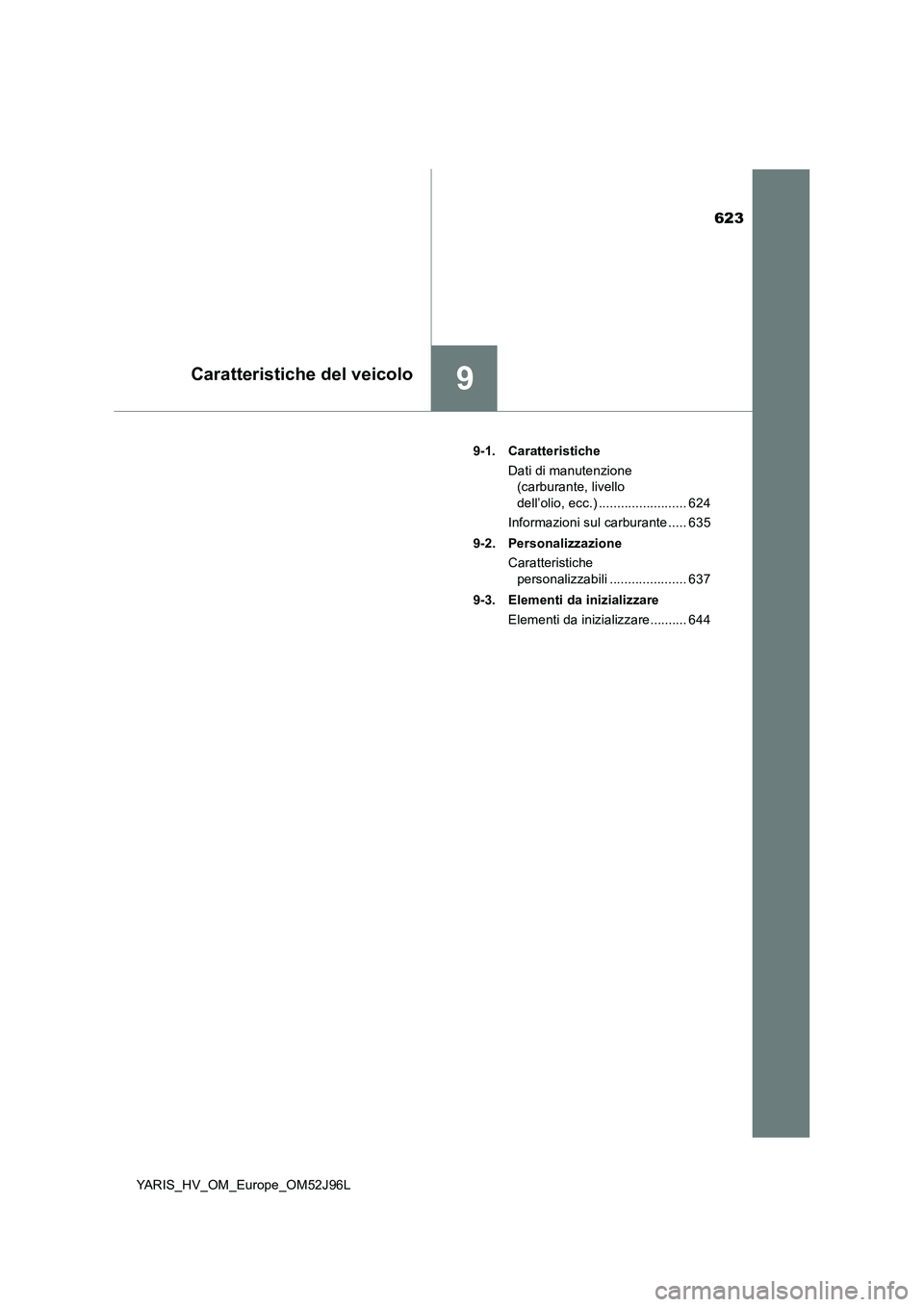

9Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L
9-1. Caratteristiche
Dati di manutenzione
(carburante, livello
dell’olio, ecc.) ........................ 624
Informazioni sul carburante ..... 635
9-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 637
9-3. Elementi da inizializzare
Elementi da inizializzare.......... 644

6249-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L

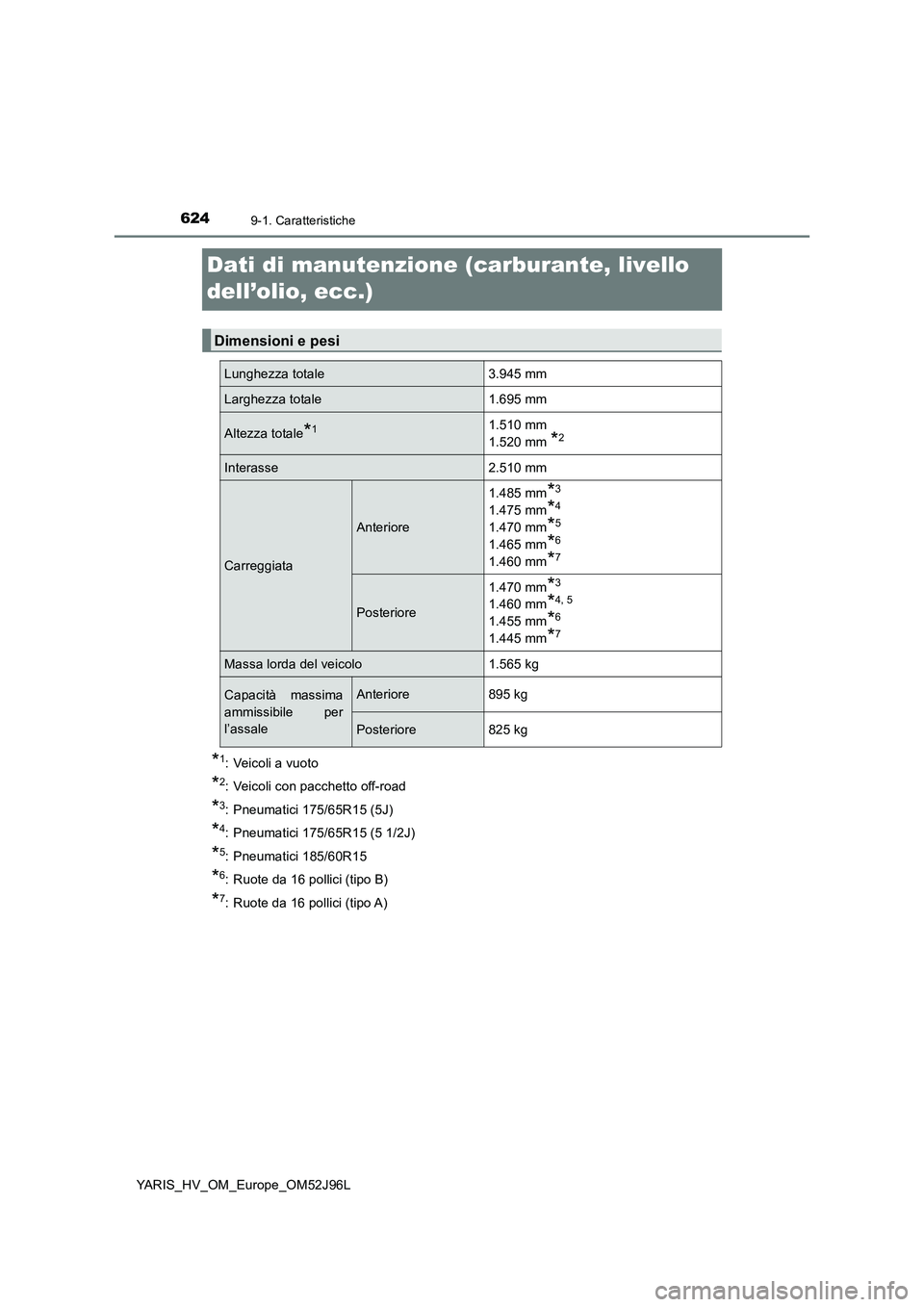

Dati di manutenzione (carburante, livello
dell’olio, ecc.)
*1: Veicoli a vuoto
*2: Veicoli con pacchetto off-road
*3: Pneumatici 175/65R15 (5J)
*4: Pneumatici 175/65R15 (5 1/2J)
*5: Pneumatici 185/60R15
*6: Ruote da 16 pollici (tipo B)
*7: Ruote da 16 pollici (tipo A)
Dimensioni e pesi
Lunghezza totale 3.945 mm
Larghezza totale 1.695 mm
Altezza totale*11.510 mm
1.520 mm *2
Interasse 2.510 mm
Carreggiata
Anteriore
1.485 mm*3
1.475 mm*4
1.470 mm*5
1.465 mm*6
1.460 mm*7
Posteriore
1.470 mm*3
1.460 mm*4, 5
1.455 mm*6
1.445 mm*7
Massa lorda del veicolo 1.565 kg
Capacità massima
ammissibile per
l’assale
Anteriore 895 kg
Posteriore 825 kg

6259-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L

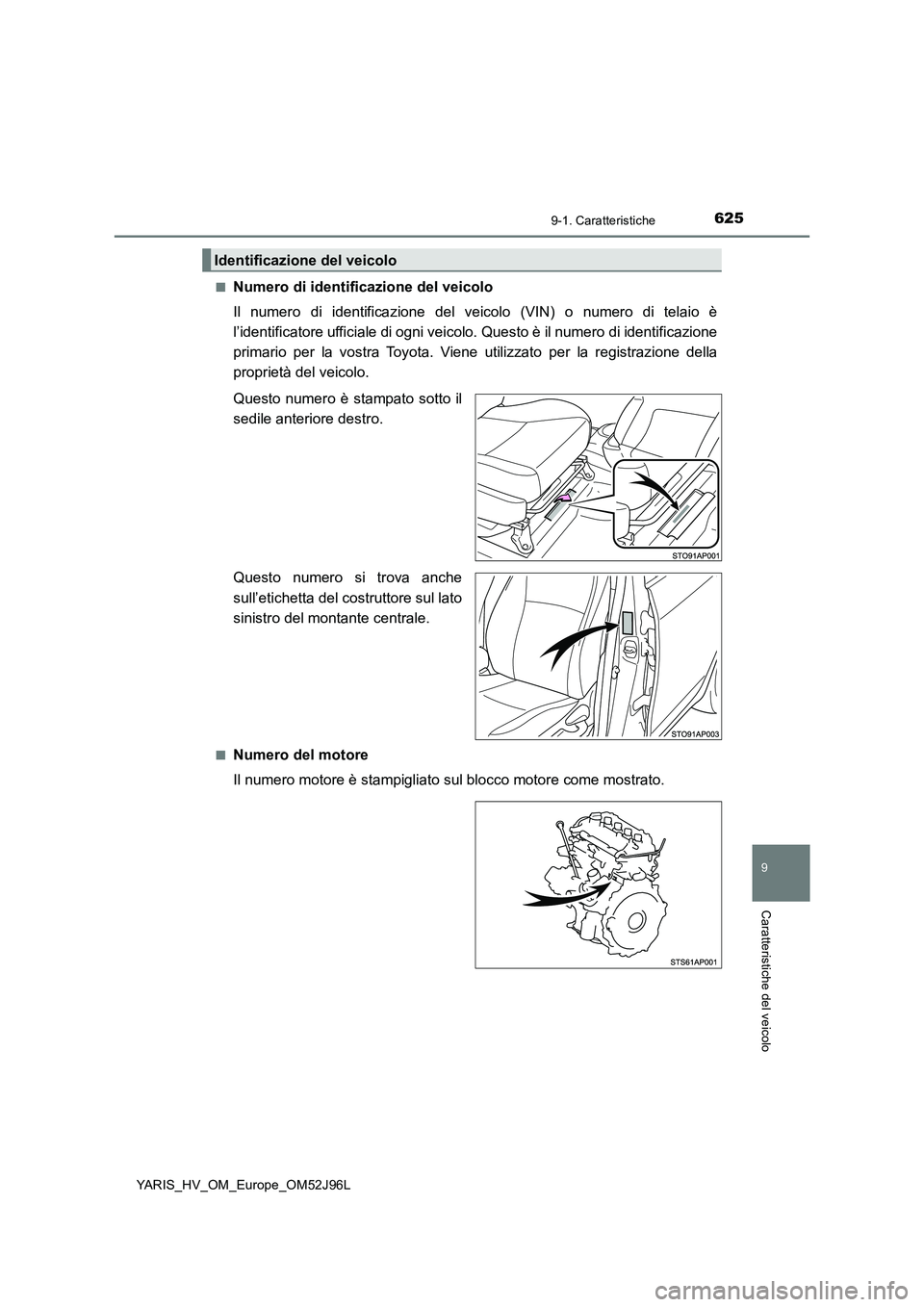

■Numero di identificazione del veicolo
Il numero di identificazione del ve icolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero si trova anche
sull’etichetta del costruttore sul lato
sinistro del montante centrale.
■Numero del motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Identificazione del veicolo

6269-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L

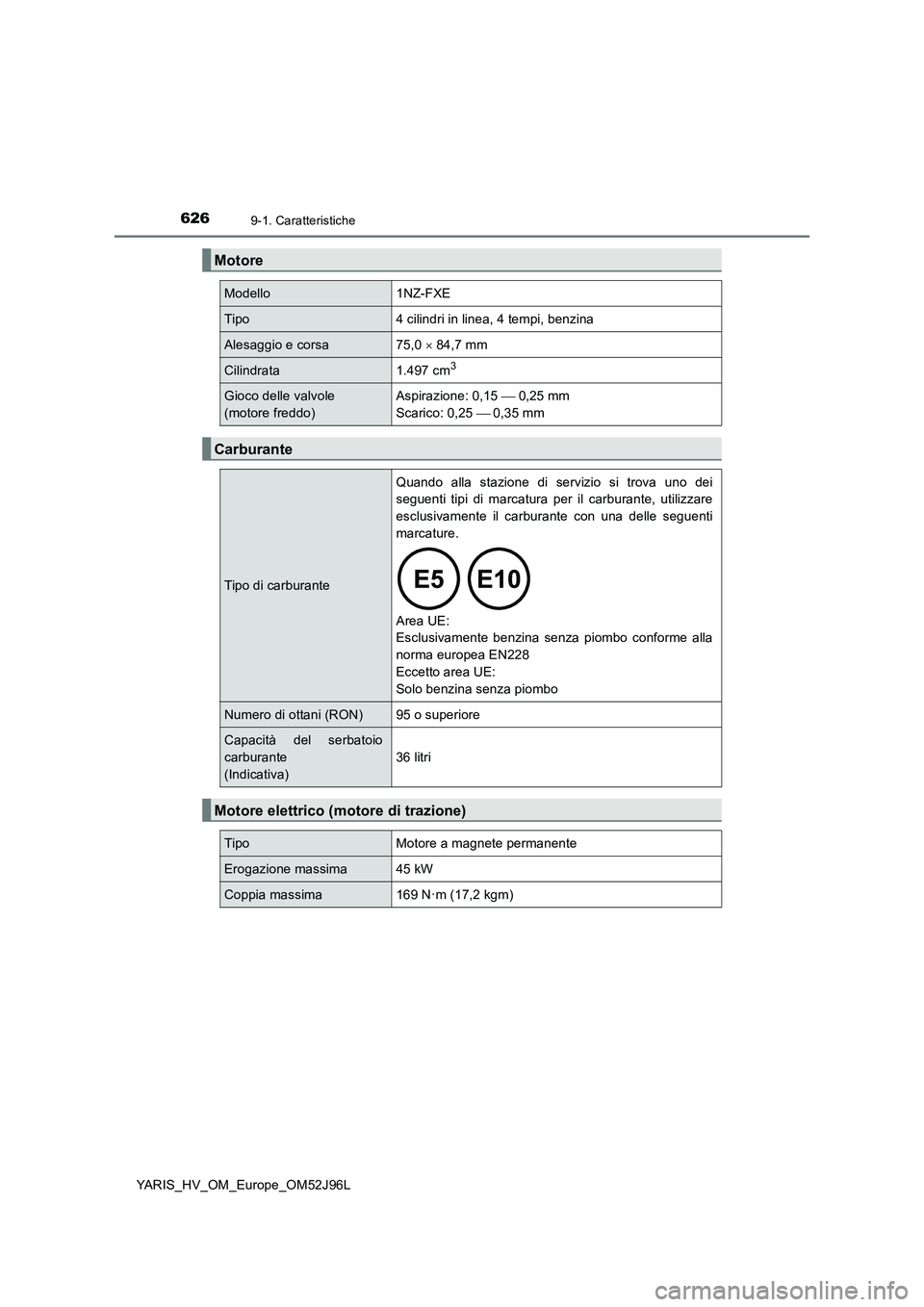

Motore
Modello1NZ-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa75,0  84,7 mm
Cilindrata1.497 cm3
Gioco delle valvole
(motore freddo)
Aspirazione: 0,15  0,25 mm
Scarico: 0,25 0,35 mm
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante, utilizzare
esclusivamente il carburante con una delle seguenti
marcature.

Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante
(Indicativa)
36 litri
Motore elettrico (motore di trazione)
TipoMotore a magnete permanente
Erogazione massima45 kW
Coppia massima169 N·m (17,2 kgm)

6279-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L

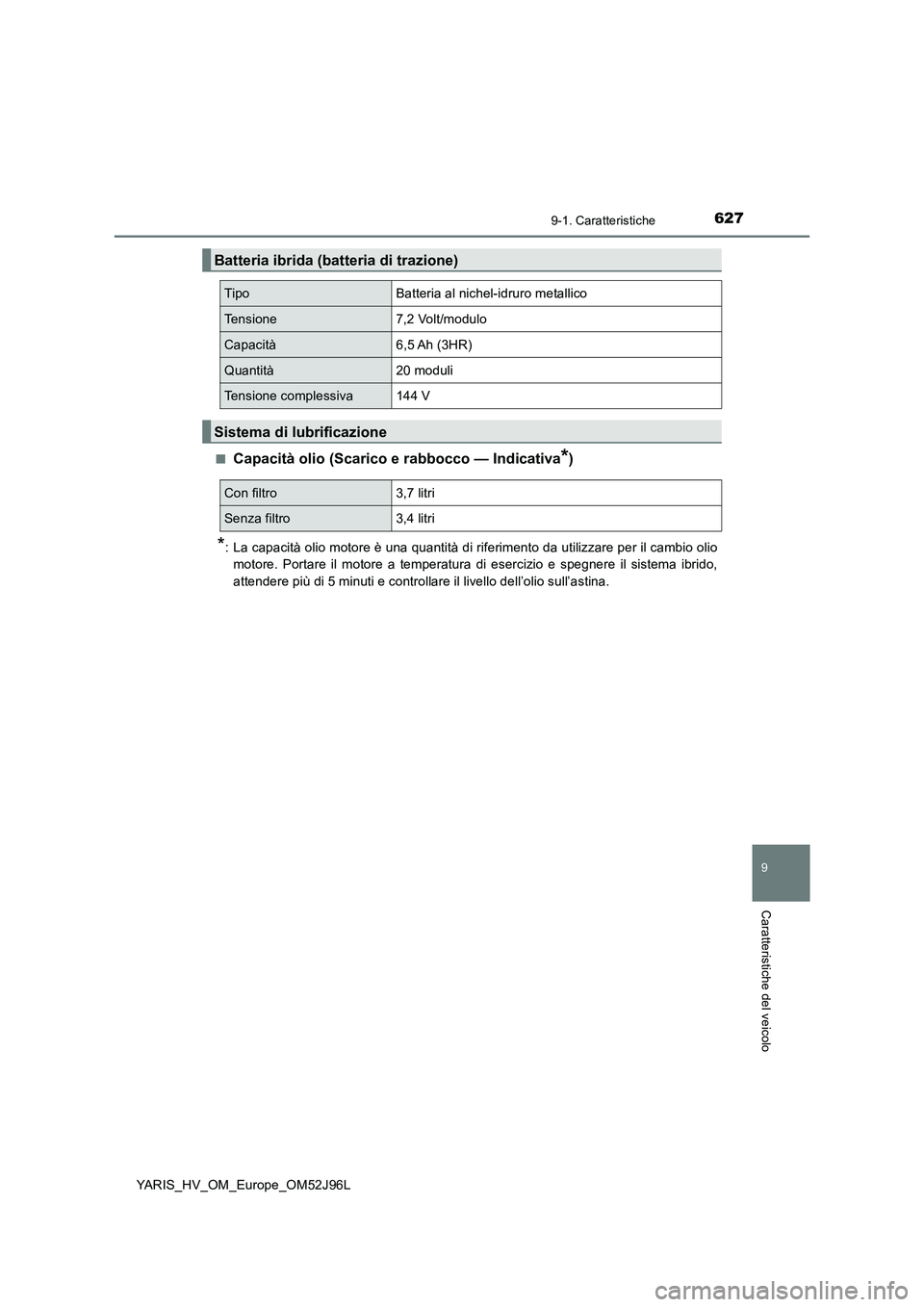

■Capacità olio (Scarico e rabbocco — Indicativa*)
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di esercizio e spegnere il sistema ibrido,
attendere più di 5 minuti e controllare il livello dell’olio sull’astina.
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità20 moduli
Tensione complessiva144 V
Sistema di lubrificazione
Con filtro 3,7 litri
Senza filtro 3,4 litri

6289-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
■Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore API grado SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40:
Olio motore API grado SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo dell’olio motore
SAE 0W-20 o 5W-30.
Gamma di temperature
previste prima del successivo
cambio olio
Preferita

6299-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_HV_OM_Europe_OM52J96L

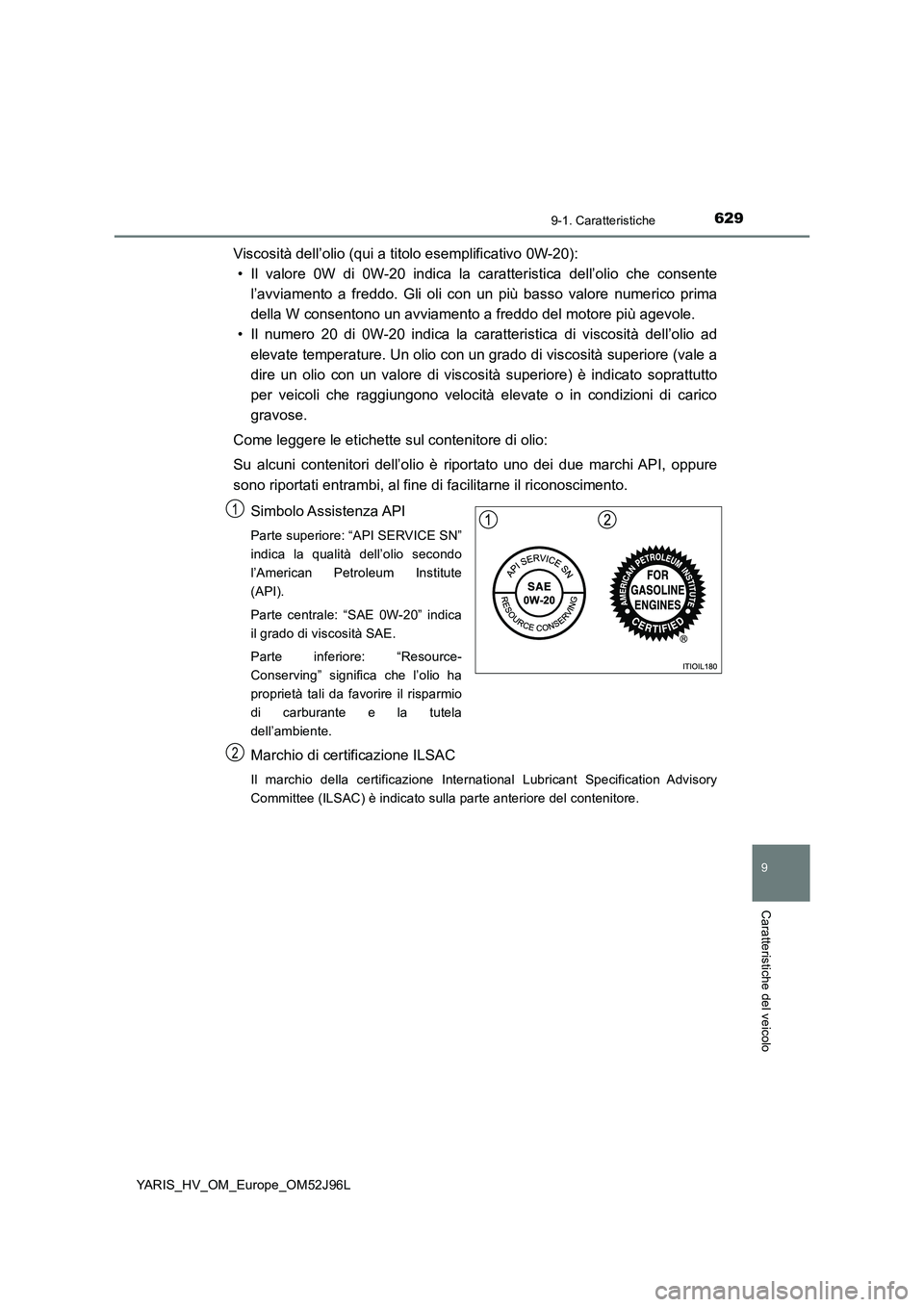

Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
1
2

6309-1. Caratteristiche
YARIS_HV_OM_Europe_OM52J96L
Sistema di raffreddamento
Capacità
(Indicativa)
Motore a benzina
4,5 litri
Unità di controllo alimentazione
1,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole
etilenico senza silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
MarcaDENSO FK16R-A8
Distanza tra gli elettrodi0,8 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.
Circuito elettrico
Batteria a 12 volt
Tensione circuito
aperto* a 20°C:
12,0 Volt o superiore
Se il voltaggio specifico è inferiore al valore standard,
ricaricare la batteria.
(*: La tensione viene controllata 20 minuti dopo aver
spento il sistema ibrido e tutte le luci)
Velocità di carica 3  4 A max.
