TOYOTA YARIS HATCHBACK 2019 Bruksanvisningar (in Swedish)

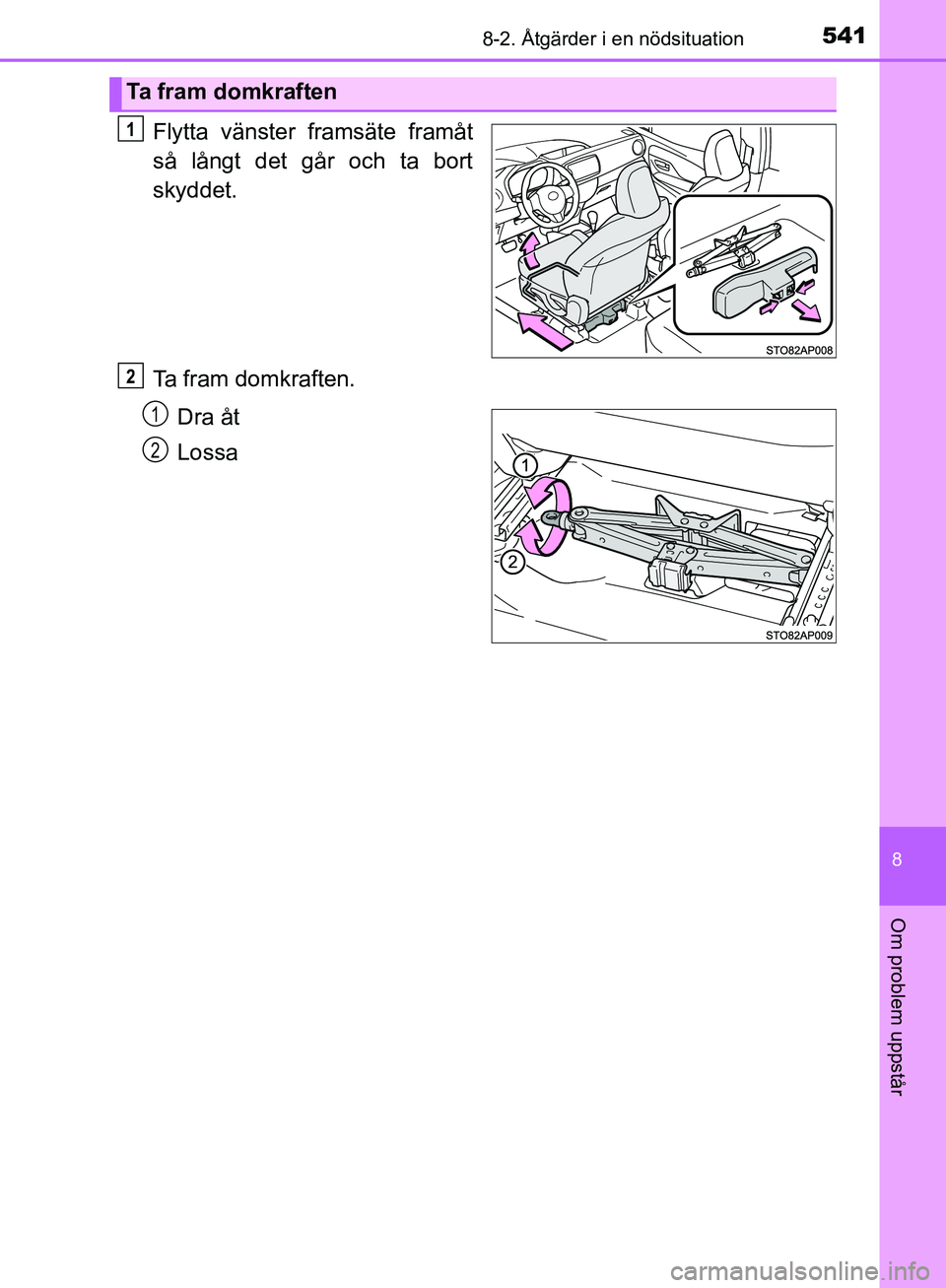

5418-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM52A54SE
Flytta vänster framsäte framåt
så långt det går och ta bort
skyddet.
Ta fram domkraften.Dra åt
Lossa
Ta fram domkraften
1
2
1
2
OM52A54SE.book Page 541 Monday, May 27, 2019 10:37 AM

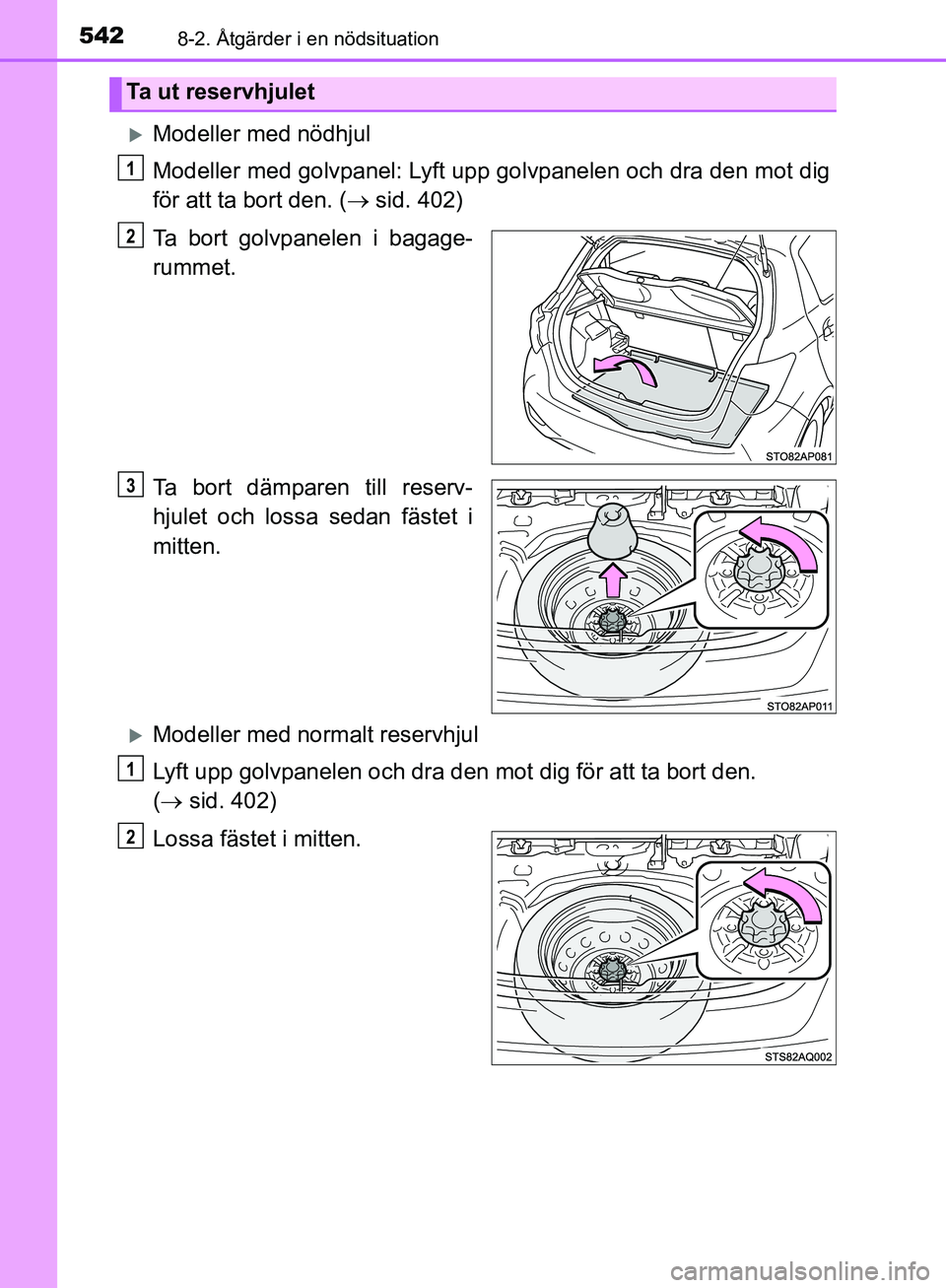

5428-2. Åtgärder i en nödsituation
OM52A54SE
Modeller med nödhjul
Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. ( sid. 402)
Ta bort golvpanelen i bagage-
rummet.
Ta bort dämparen till reserv-
hjulet och lossa sedan fästet i
mitten.
Modeller med normalt reservhjul
Lyft upp golvpanelen och dra den mot dig för att ta bort den.
(  sid. 402)
Lossa fästet i mitten.
Ta ut reservhjulet
1
2
3
1
2
OM52A54SE.book Page 542 Monday, May 27, 2019 10:37 AM

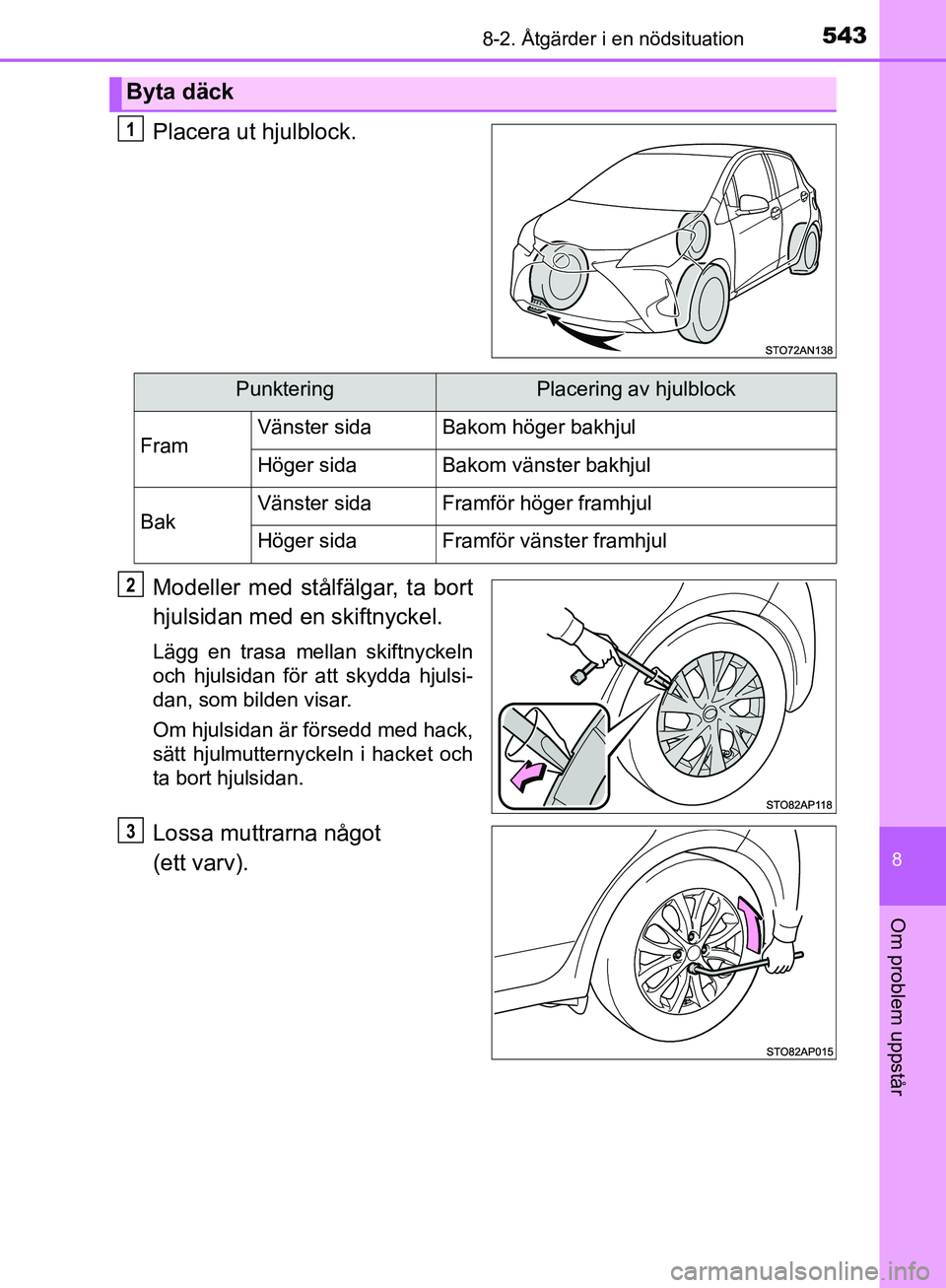

5438-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM52A54SE
Placera ut hjulblock.
Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Om hjulsidan är försedd med hack,
sätt hjulmutternyckeln i hacket och
ta bort hjulsidan.
Lossa muttrarna något
(ett varv).
Byta däck
1
PunkteringPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM52A54SE.book Page 543 Monday, May 27, 2019 10:37 AM

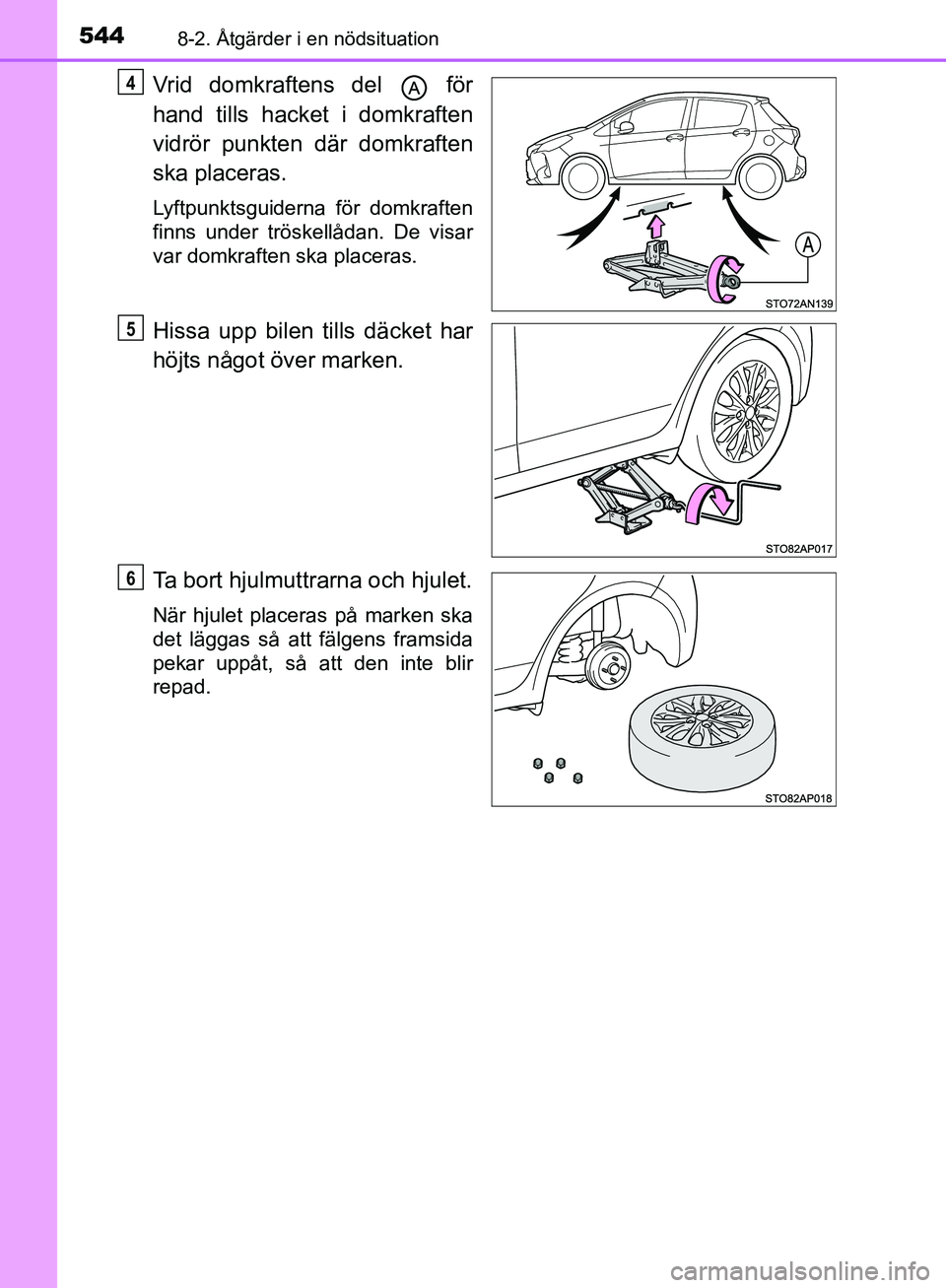

5448-2. Åtgärder i en nödsituation
OM52A54SE
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
6
OM52A54SE.book Page 544 Monday, May 27, 2019 10:37 AM

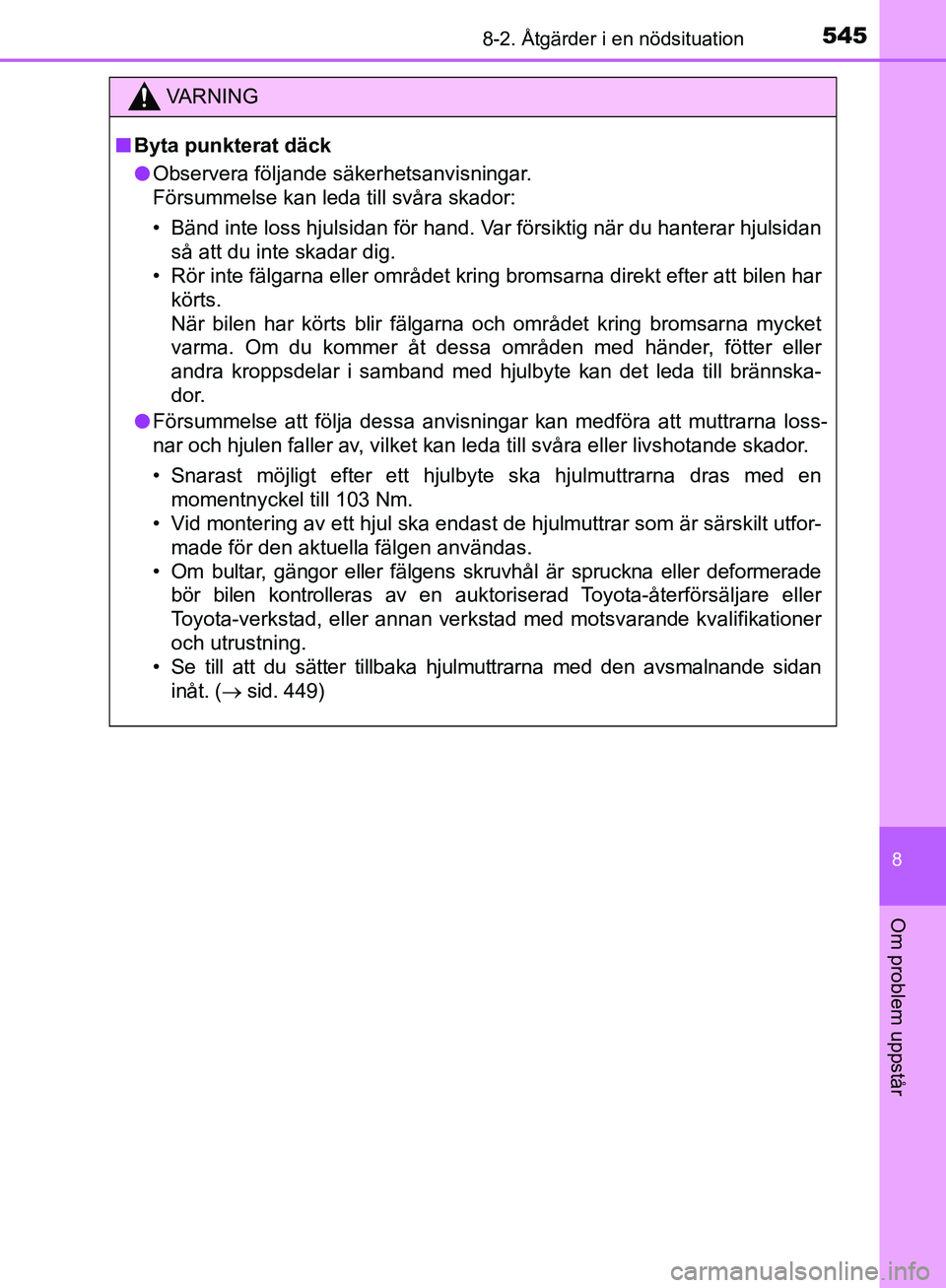

5458-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM52A54SE
VA R N I N G
nByta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller
andra kroppsdelar i samband med hjulbyte kan det leda till brännska-
dor.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. (  sid. 449)
OM52A54SE.book Page 545 Monday, May 27, 2019 10:37 AM

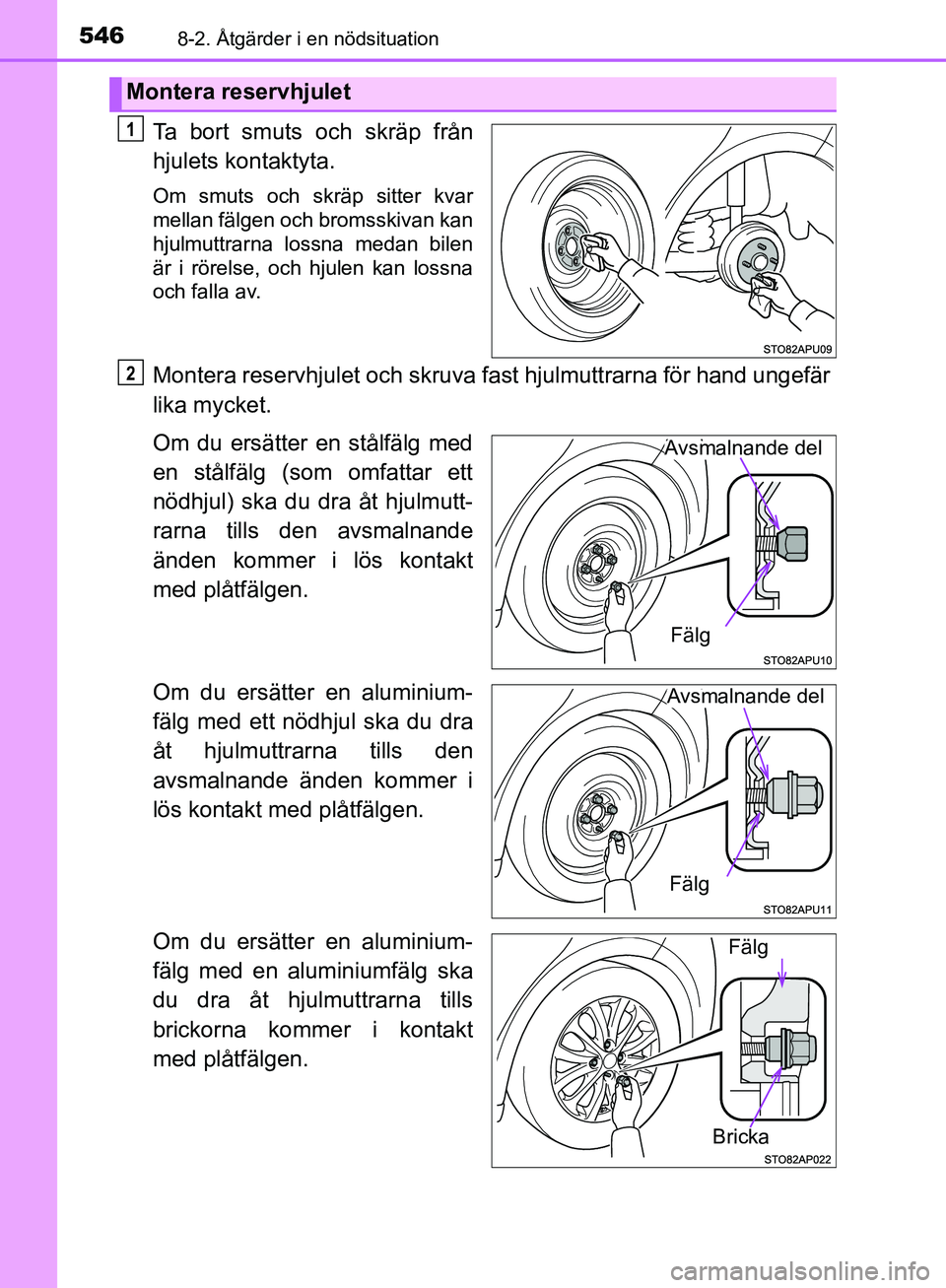

5468-2. Åtgärder i en nödsituation
OM52A54SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt
med plåtfälgen.
Om du ersätter en aluminium-
fälg med ett nödhjul ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med plåtfälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med plåtfälgen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
Fälg
Bricka
OM52A54SE.book Page 546 Monday, May 27, 2019 10:37 AM

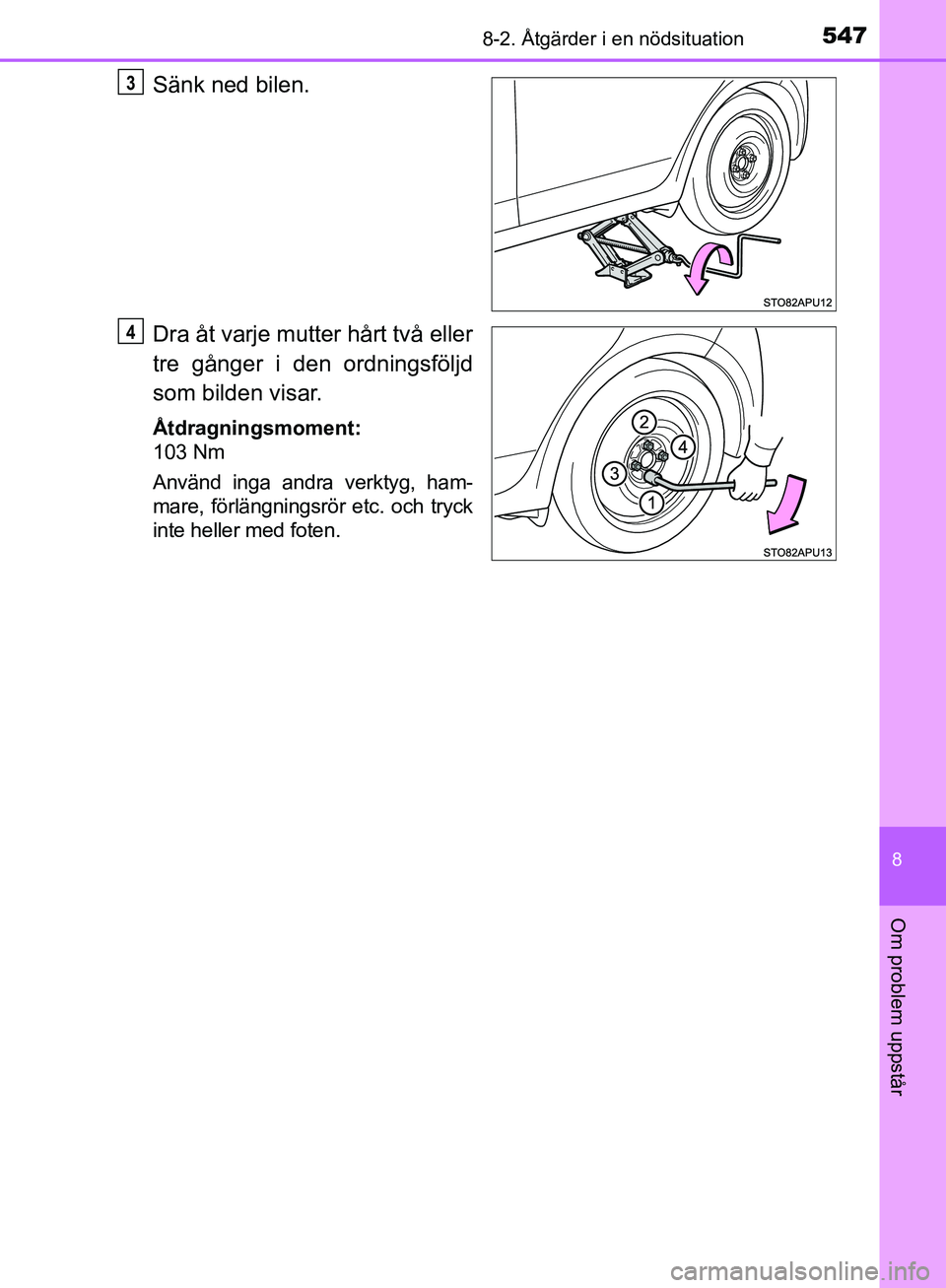

5478-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM52A54SE
Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Använd inga andra verktyg, ham-
mare, förlängningsrör etc. och tryck
inte heller med foten.
3
4
OM52A54SE.book Page 547 Monday, May 27, 2019 10:37 AM

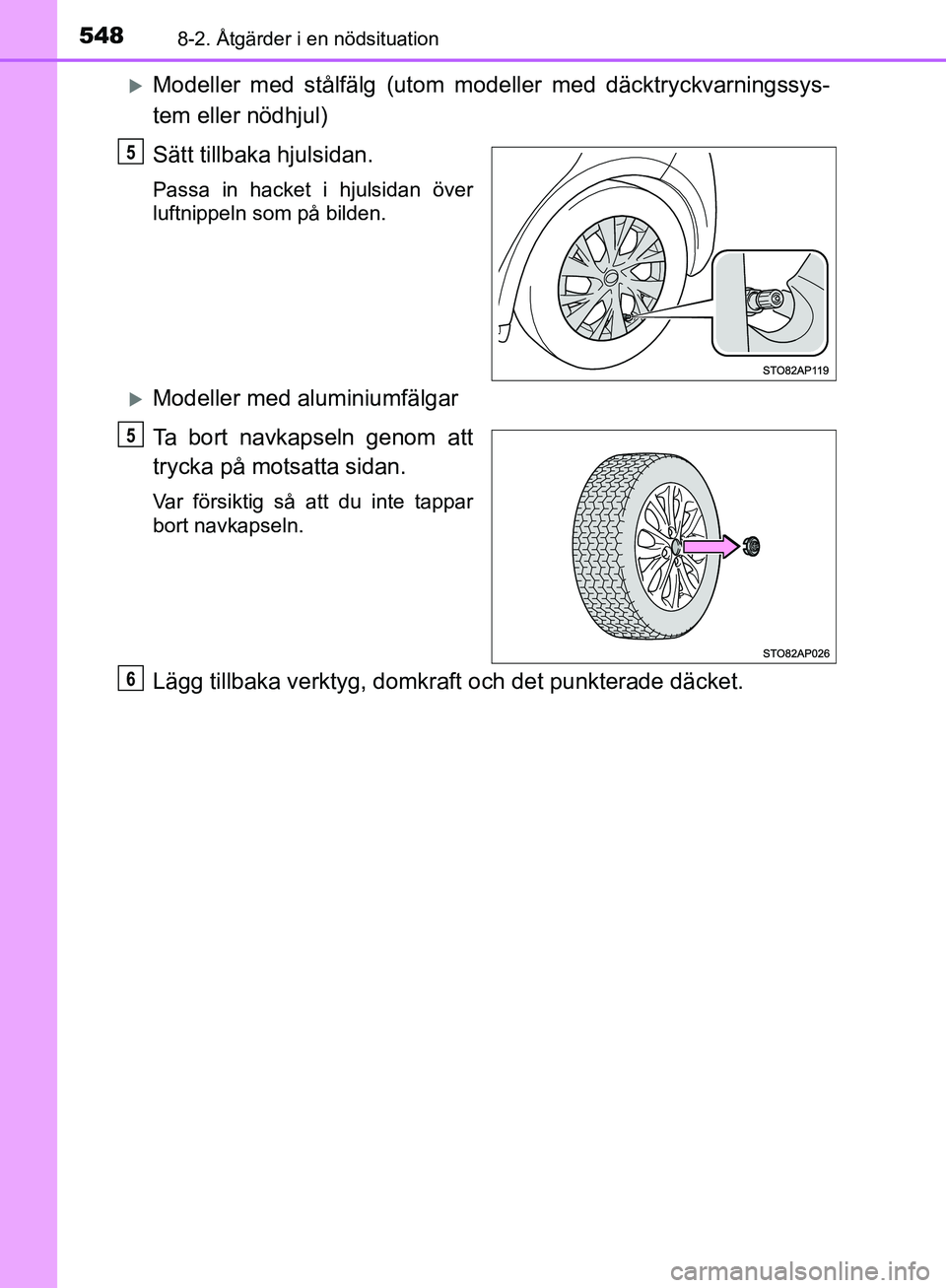

5488-2. Åtgärder i en nödsituation
OM52A54SE
Modeller med stålfälg (utom modeller med däcktryckvarningssys-
tem eller nödhjul)
Sätt tillbaka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Modeller med aluminiumfälgar
Ta bort navkapseln genom att
trycka på motsatta sidan.
Var försiktig så att du inte tappar
bort navkapseln.
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
5
5
6
OM52A54SE.book Page 548 Monday, May 27, 2019 10:37 AM

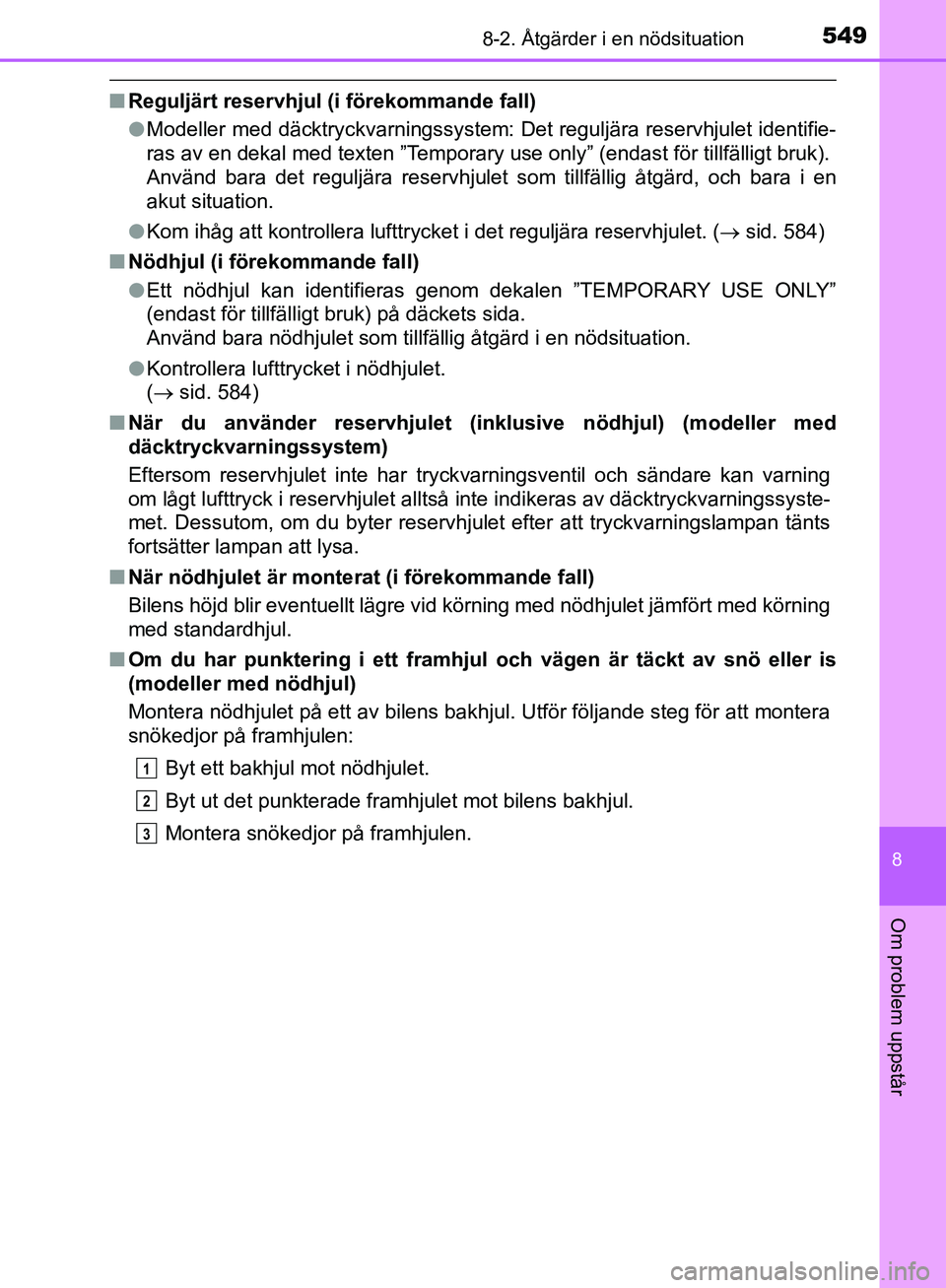

5498-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM52A54SE
nReguljärt reservhjul (i förekommande fall)
lModeller med däcktryckvarningssystem: Det reguljära reservhjulet identifie-
ras av en dekal med texten ”Temporary use only” (endast för tillfälligt bruk).
Använd bara det reguljära reservhjulet som tillfällig åtgärd, och bara i en
akut situation.
l Kom ihåg att kontrollera lufttrycket i det reguljära reservhjulet.\
( sid. 584)
n Nödhjul (i förekommande fall)
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet.
( sid. 584)
n När du använder reservhjulet (ink lusive nödhjul) (modeller med
däcktryckvarningssystem)
Eftersom reservhjulet inte har tryck varningsventil och sändare kan varning
om lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssyste-
met. Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts
fortsätter lampan att lysa.
n När nödhjulet är monterat (i förekommande fall)
Bilens höjd blir eventuellt lägre vid körning med nödhjulet jämfört med körning
med standardhjul.
n Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM52A54SE.book Page 549 Monday, May 27, 2019 10:37 AM

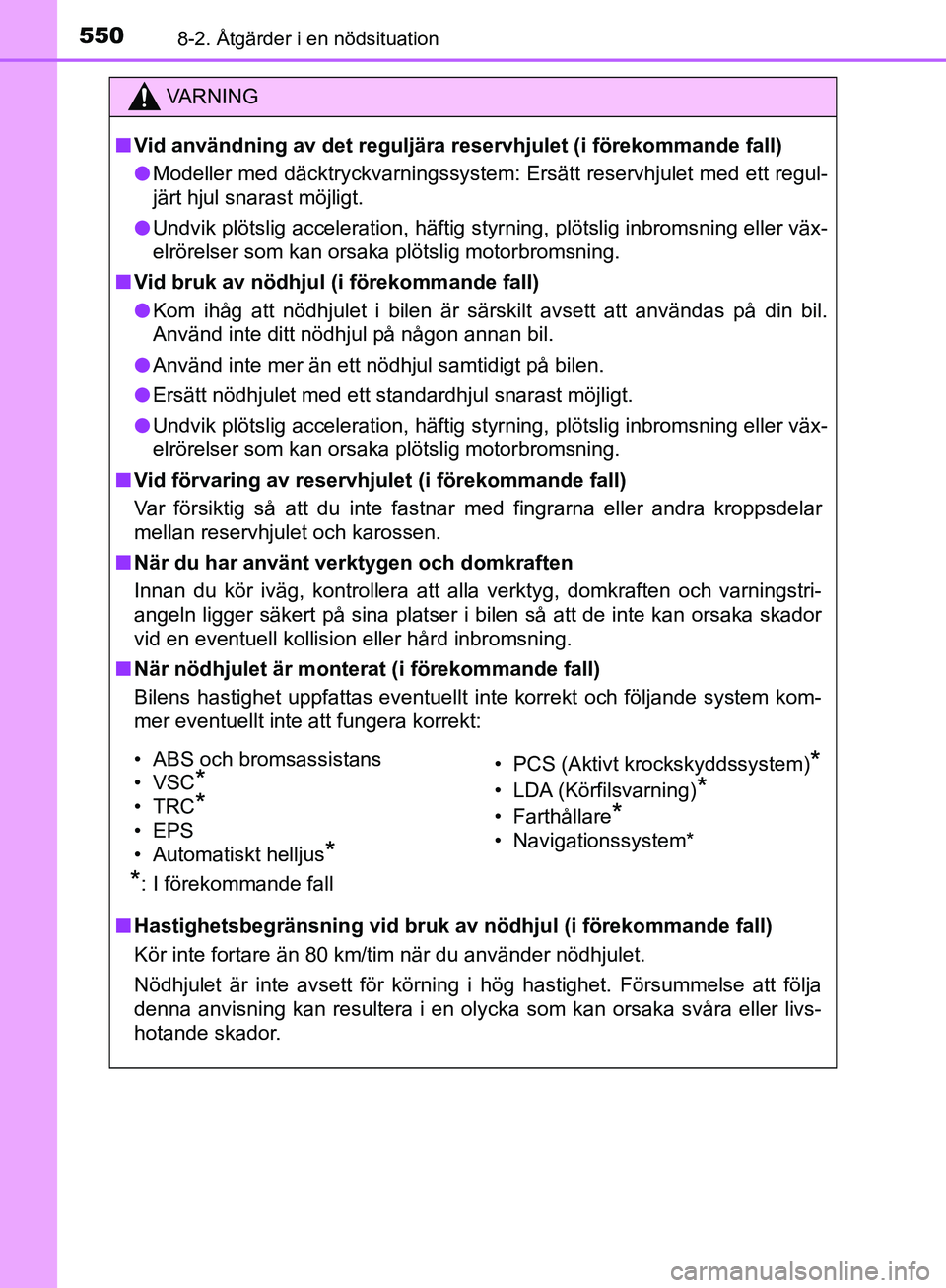

5508-2. Åtgärder i en nödsituation
OM52A54SE
VA R N I N G
nVid användning av det reguljära r eservhjulet (i förekommande fall)
l Modeller med däcktryckvarningssystem: Ersätt reservhjulet med ett regul-
järt hjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Vid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Vid förvaring av reservhjulet (i förekommande fall)
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård inbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
n Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
• ABS och bromsassistans
•VSC
*
•TRC*
•EPS
• Automatiskt helljus
*
*
: I förekommande fall • PCS (Aktivt krockskyddssystem)
*
• LDA (Körfilsvarning)*
• Farthållare*
• Navigationssystem*
