TOYOTA YARIS HATCHBACK 2019 Bruksanvisningar (in Swedish)

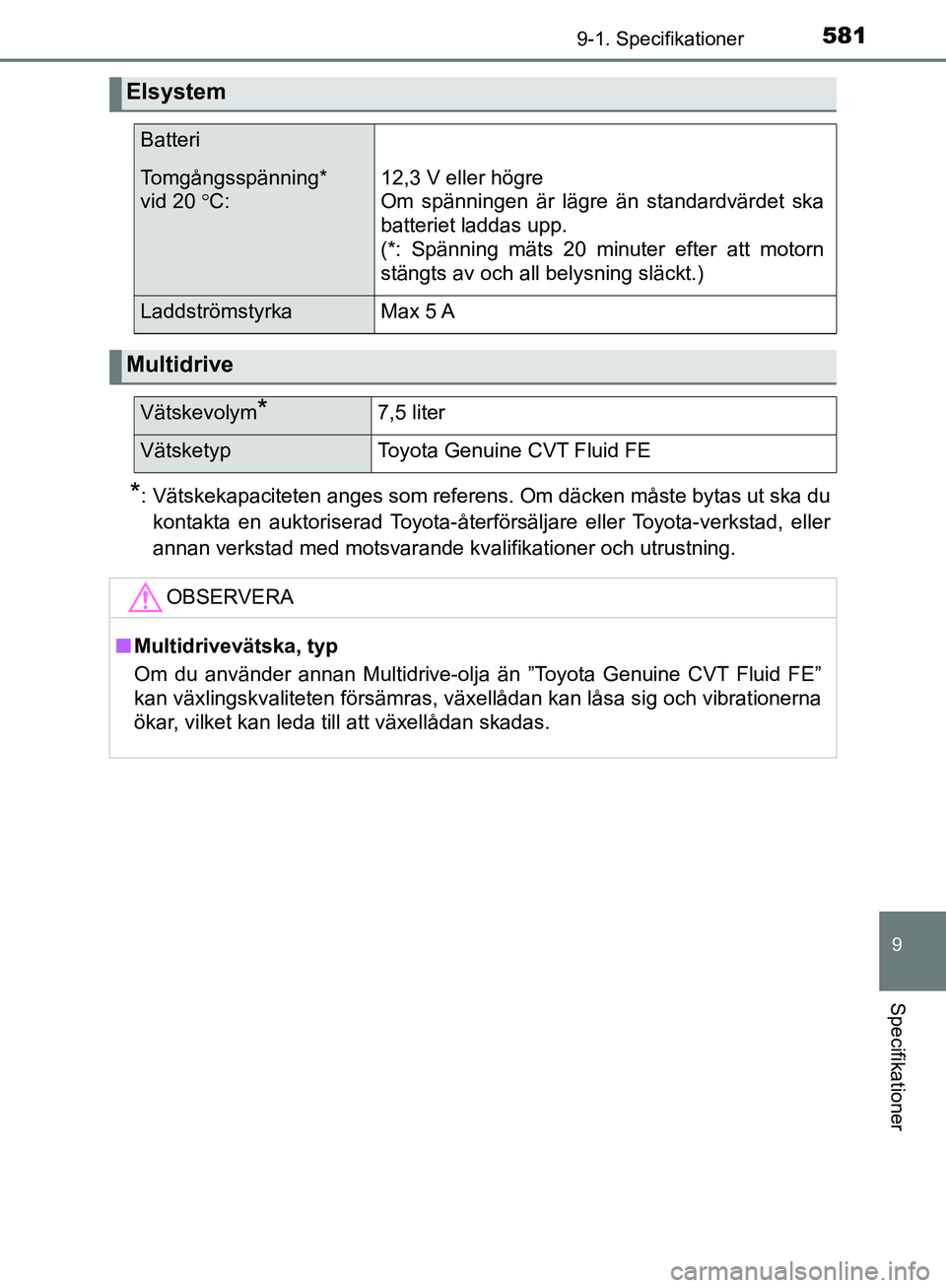

5819-1. Specifikationer
9
Specifikationer
OM52A54SE
*: Vätskekapaciteten anges som referens. Om däcken måste bytas ut ska dukontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Elsystem
Batteri
Tomgångsspänning*
vid 20 C: 12,3 V eller högre
Om spänningen är lägre än standardvärdet ska
batteriet laddas upp.
(*: Spänning mäts 20 minuter efter att motorn
stängts av och all belysning släckt.)
Laddströmstyrka Max 5 A
Multidrive
Vätskevolym*7,5 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
n
Multidrivevätska, typ
Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM52A54SE.book Page 581 Monday, May 27, 2019 10:37 AM

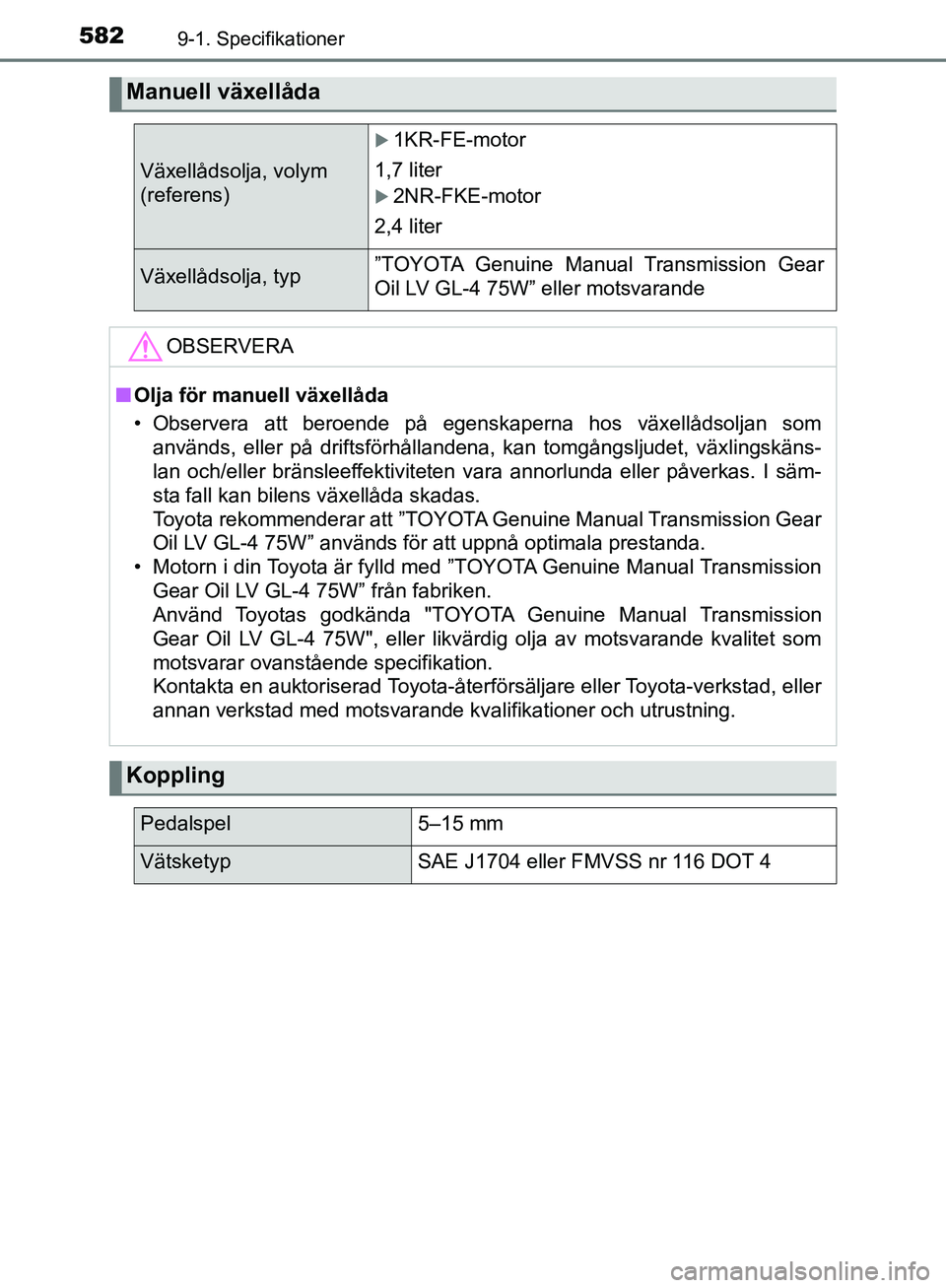

5829-1. Specifikationer
OM52A54SE
Manuell växellåda
Växellådsolja, volym
(referens)
1KR-FE-motor
1,7 liter
2NR-FKE-motor
2,4 liter
Växellådsolja, typ”TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” eller motsvarande
OBSERVERA
n Olja för manuell växellåda
• Observera att beroende på egenskaperna hos växellådsoljan som
används, eller på driftsförhållandena, kan tomgångsljudet, växlingskäns-
lan och/eller bränsleeffektiviteten vara annorlunda eller påverkas. I säm-
sta fall kan bilens växellåda skadas.
Toyota rekommenderar att ”TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” används för att uppnå optimala prestanda.
• Motorn i din Toyota är fylld med ”TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” från fabriken.
Använd Toyotas godkända "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W", eller likvärdig olja av motsvarande kvalitet som
motsvarar ovanstående specifikation.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Koppling
Pedalspel5–15 mm
VätsketypSAE J1704 eller FMVSS nr 116 DOT 4
OM52A54SE.book Page 582 Monday, May 27, 2019 10:37 AM

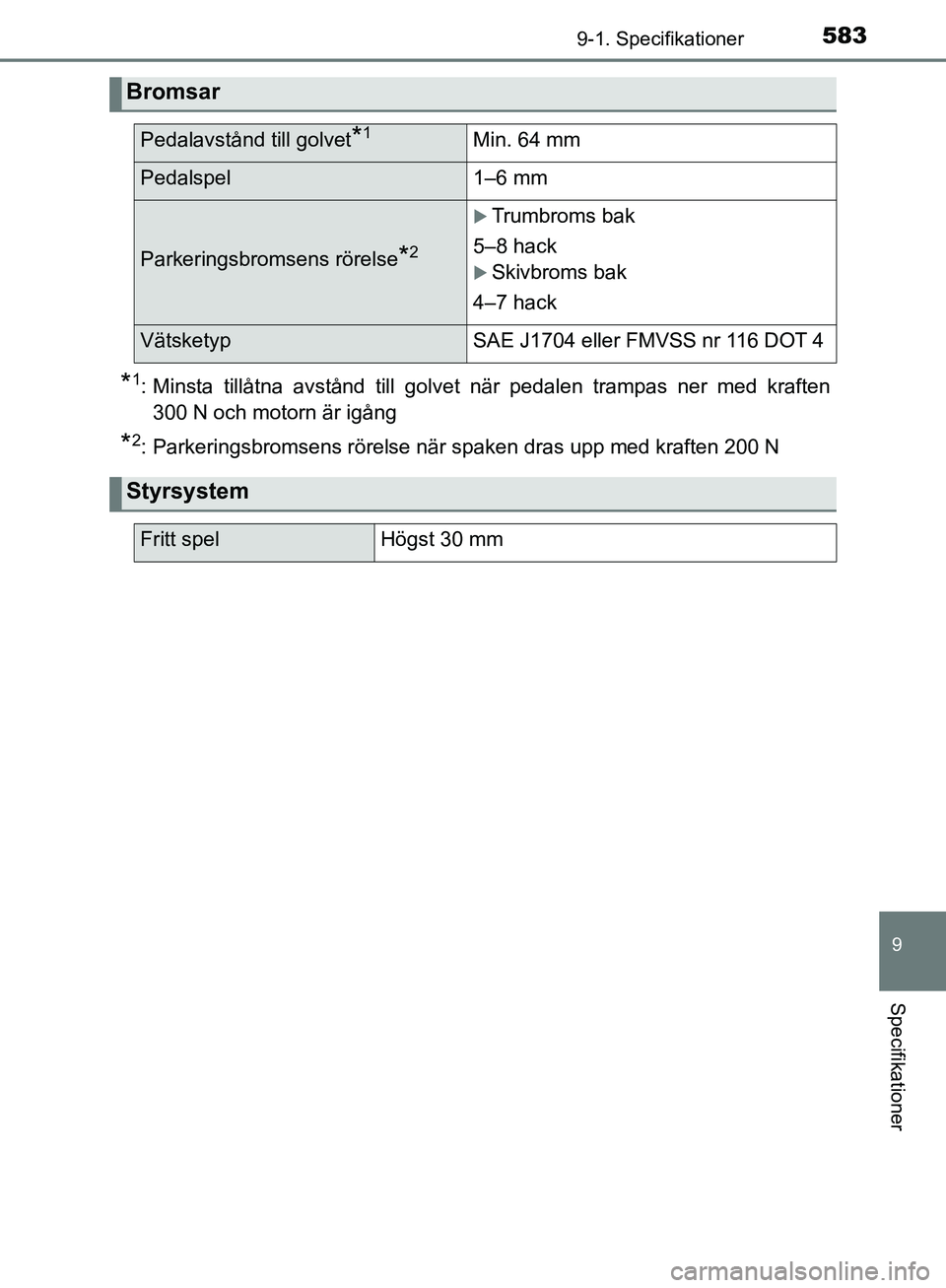

5839-1. Specifikationer
9
Specifikationer
OM52A54SE
*1: Minsta tillåtna avstånd till golvet när pedalen trampas ner med kraften300 N och motorn är igång
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N
Bromsar
Pedalavstånd till golvet*1Min. 64 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*2
Trumbroms bak
5–8 hack
Skivbroms bak
4–7 hack
VätsketypSAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM52A54SE.book Page 583 Monday, May 27, 2019 10:37 AM

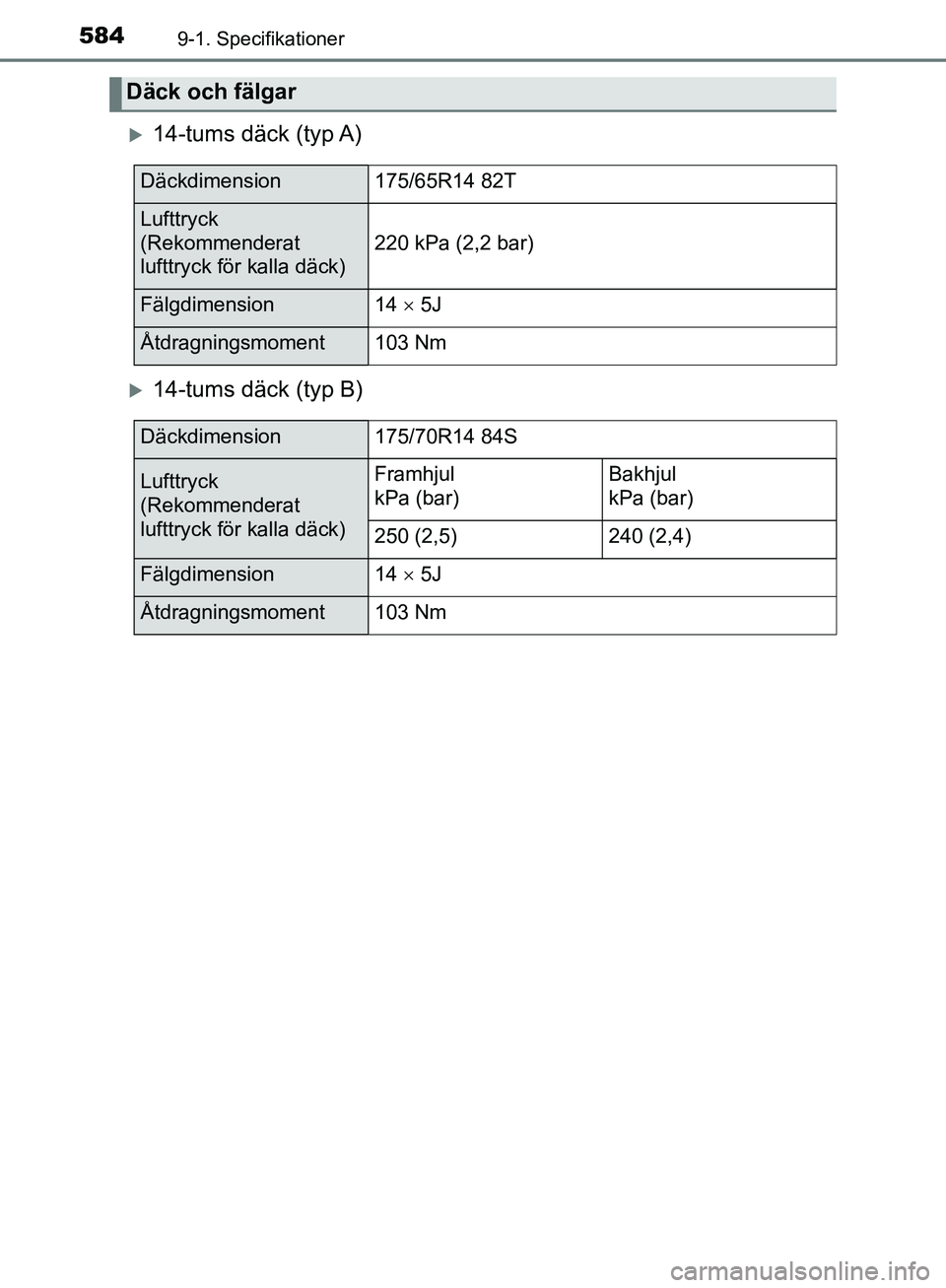

5849-1. Specifikationer
OM52A54SE
14-tums däck (typ A)
14-tums däck (typ B)
Däck och fälgar
Däckdimension175/65R14 82T
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
220 kPa (2,2 bar)
Fälgdimension14  5J
Åtdragningsmoment103 Nm
Däckdimension175/70R14 84S
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Framhjul
kPa (bar)Bakhjul
kPa (bar)
250 (2,5)240 (2,4)
Fälgdimension14  5J
Åtdragningsmoment103 Nm
OM52A54SE.book Page 584 Monday, May 27, 2019 10:37 AM

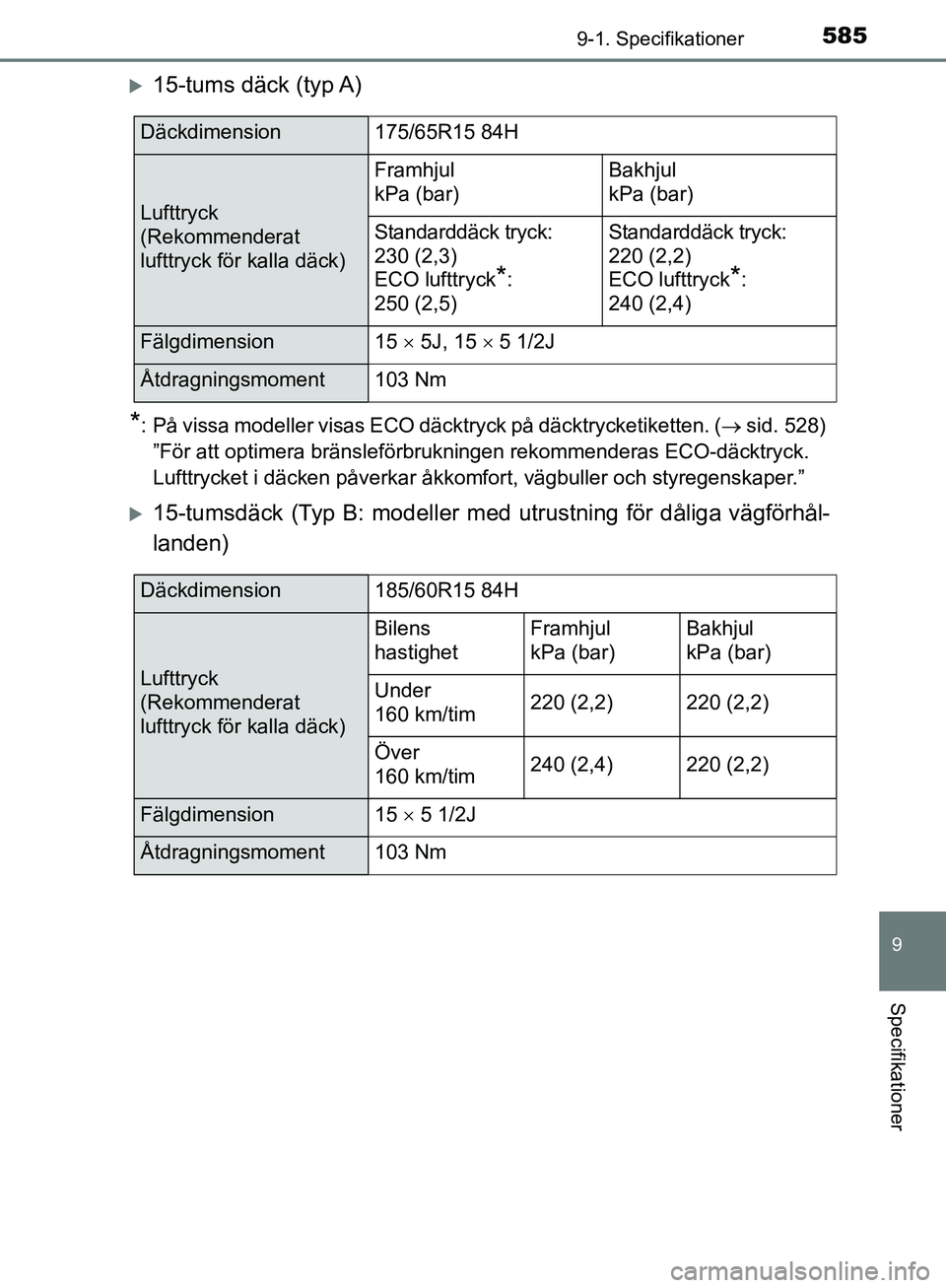

5859-1. Specifikationer
9
Specifikationer
OM52A54SE
15-tums däck (typ A)
*: På vissa modeller visas ECO däcktryck på däcktrycketiketten. ( sid. 528)
”För att optimera bränsleförbrukningen rekommenderas ECO-däcktryck.
Lufttrycket i däcken påverkar åkkomfort, vägbuller och styregenskaper.”
15-tumsdäck (Typ B: modeller m ed utrustning för dåliga vägförhål-
landen)
Däckdimension175/65R15 84H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Framhjul
kPa (bar)Bakhjul
kPa (bar)
Standarddäck tryck:
230 (2,3)
ECO lufttryck
*:
250 (2,5)
Standarddäck tryck:
220 (2,2)
ECO lufttryck
*:
240 (2,4)
Fälgdimension15  5J, 15  5 1/2J
Åtdragningsmoment103 Nm
Däckdimension185/60R15 84H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Bilens
hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Under
160 km/tim 220 (2,2)220 (2,2)
Över
160 km/tim240 (2,4)220 (2,2)
Fälgdimension15  5 1/2J
Åtdragningsmoment103 Nm
OM52A54SE.book Page 585 Monday, May 27, 2019 10:37 AM

5869-1. Specifikationer
OM52A54SE
15-tumsdäck (Typ C: modeller utan utrustning för dåliga vägförhål-
landen)
*: På vissa modeller visas ECO däcktryck på däcktrycketiketten. (  sid. 528)
”För att optimera bränsleförbrukningen rekommenderas ECO-däcktryck.
Lufttrycket i däcken påverkar åkkomfort, vägbuller och styregenskaper.”
16-tums däck
Däckdimension185/60R15 84H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Framhjul
kPa (bar)Bakhjul
kPa (bar)
Standarddäck tryck:
230 (2,3)
ECO lufttryck
*:
250 (2,5)
Standarddäck tryck:
220 (2,2)
ECO lufttryck
*:
240 (2,4)
Fälgdimension15  5 1/2J
Åtdragningsmoment103 Nm
Däckdimension195/50R16 84V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Bilens
hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Under
160 km/tim 220 (2,2)200 (2,0)
Över
160 km/tim240 (2,4)210 (2,1)
Fälgdimension16  6J
Åtdragningsmoment103 Nm
OM52A54SE.book Page 586 Monday, May 27, 2019 10:37 AM

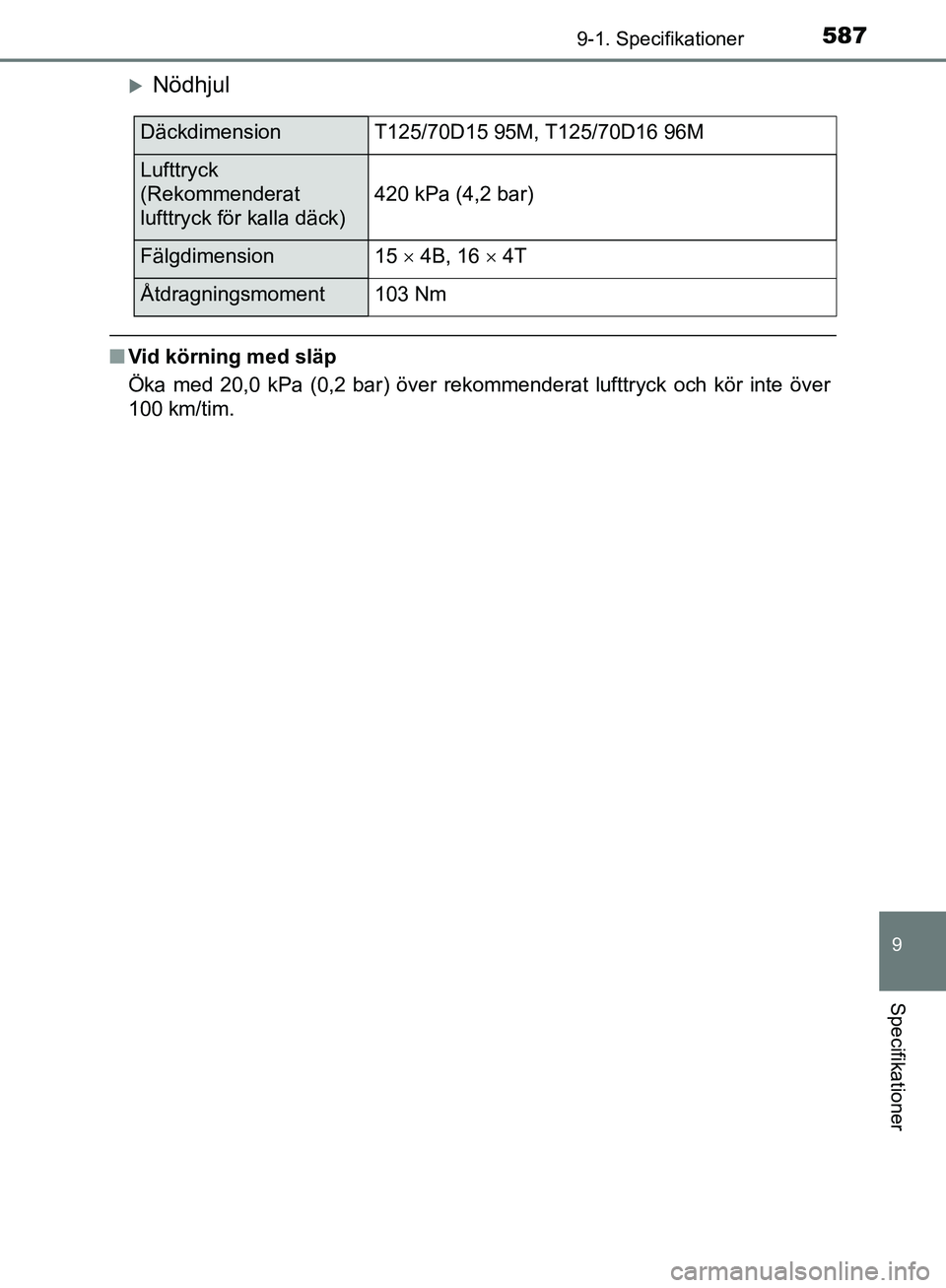

5879-1. Specifikationer
9
Specifikationer
OM52A54SE
Nödhjul
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
DäckdimensionT125/70D15 95M, T125/70D16 96M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension15  4B, 16  4T
Åtdragningsmoment103 Nm
OM52A54SE.book Page 587 Monday, May 27, 2019 10:37 AM

5889-1. Specifikationer
OM52A54SE
Glödlampor
GlödlamporWTy p
Exteriör
HalogenstrålkastareReflektortyp
Projektorstrålkastare
60/55
55A
B
Dimljus, fram*19C
Främre positionsljus/varselljus (DRL)
(glödlampstyp)21/5D
Körriktningsvisare, fram21E
Körriktningsvisare, sida5E
Körriktningsvisare, bak21E
Bromsljus/bakljus (glödlampstyp)21/5F
Backljus16D
Nummerskyltsbelysning5D
Interiör
Sminkspegelbelysning*5G
Läslampor/kupébelysning5D
Bagagerumsbelysning5G
A: H4 halogenlampor
C: H16 halogenlampor E: Glassockellampor (gul)
G: Spolformad B: HIR2 halogenlampor
D: Glassockel (genomskinlig) F: Bajonettsockel (genomskinlig)
*: I förekommande fall
OM52A54SE.book Page 588 Monday, May 27, 2019 10:37 AM

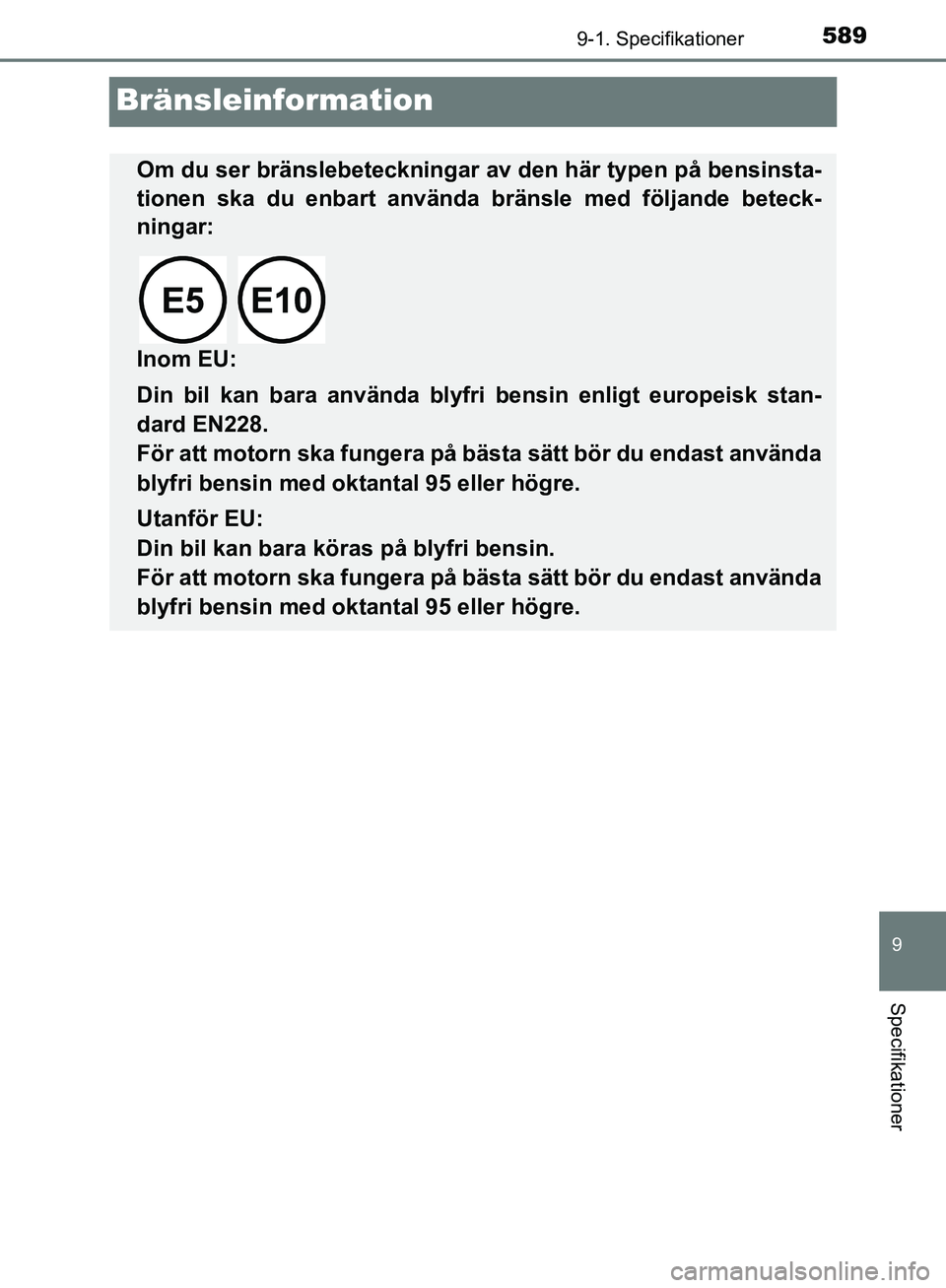

5899-1. Specifikationer
9
Specifikationer
OM52A54SE
Bränsleinformation
Om du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med följande beteck-
ningar:
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM52A54SE.book Page 589 Monday, May 27, 2019 10:37 AM

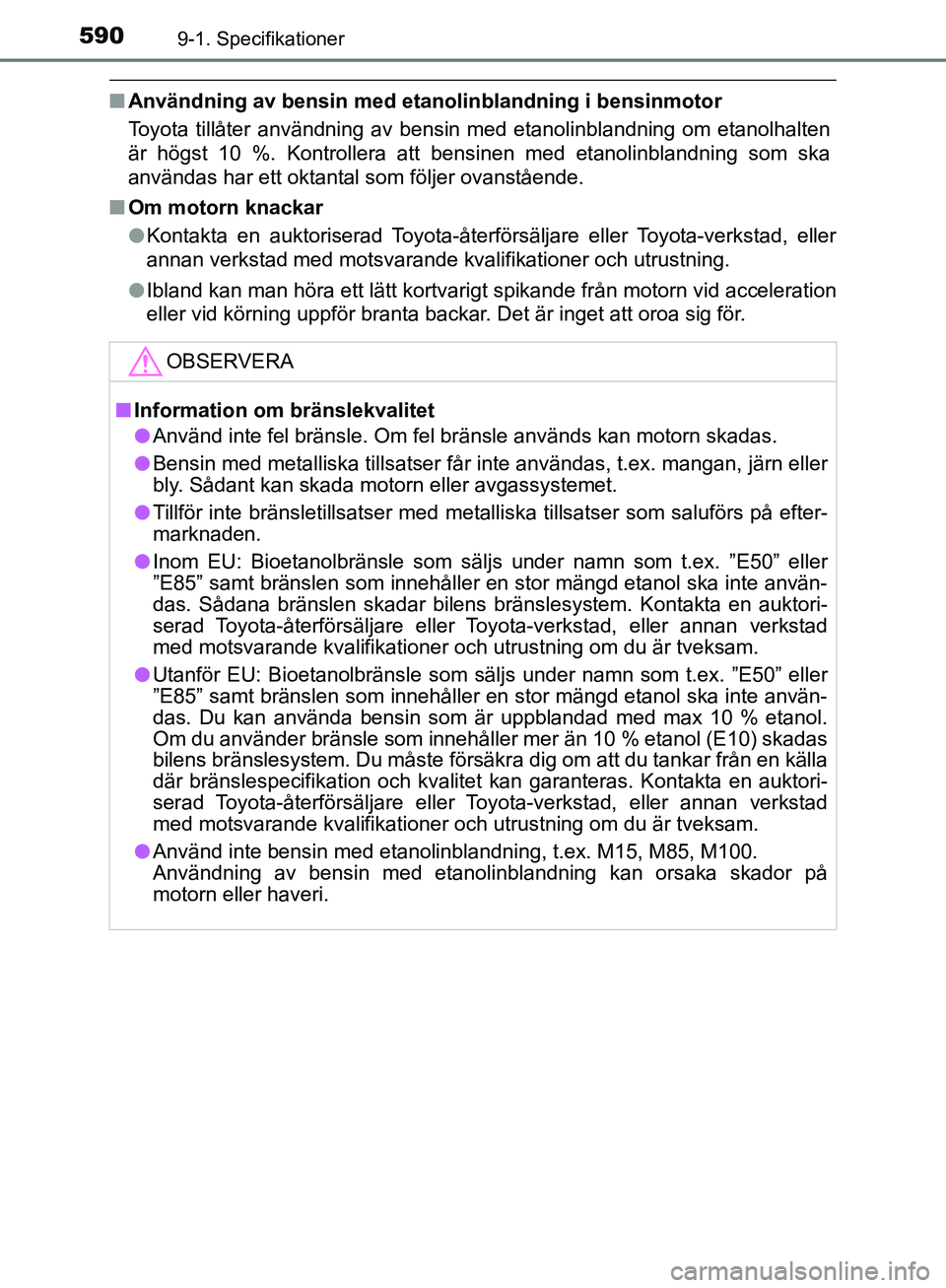

5909-1. Specifikationer
OM52A54SE
nAnvändning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
n Om motorn knackar
lKontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
OBSERVERA
nInformation om bränslekvalitet
l Använd inte fel bränsle. Om fel bränsle används kan motorn skadas.
l Bensin med metalliska tillsatser får inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller avgassystemet.
l Tillför inte bränsletillsatser med metalliska tillsatser som saluförs på efter-
marknaden.
l Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Använd inte bensin med etanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med etanolinblandning kan orsaka skador på
motorn eller haveri.
