1112. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

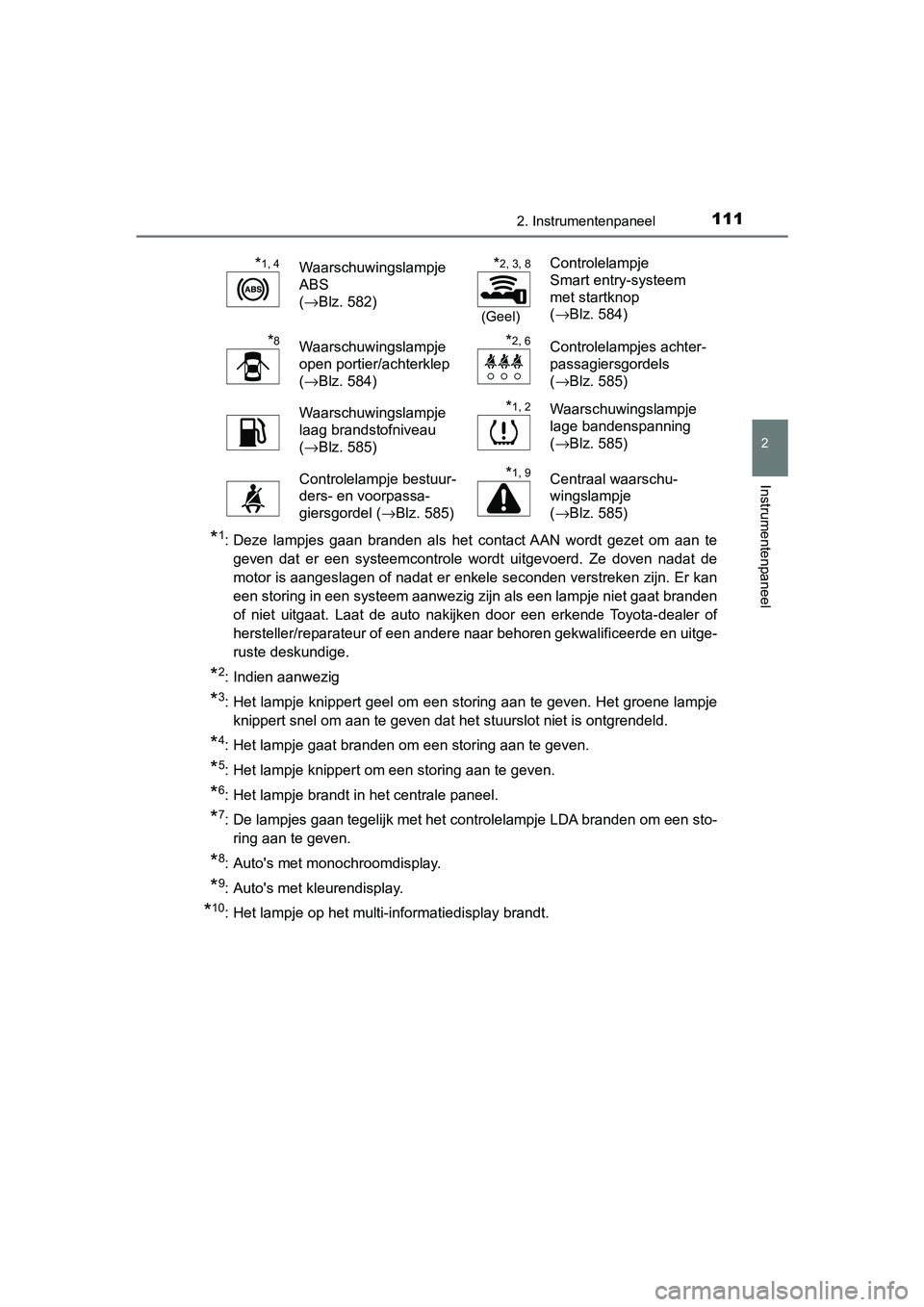

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het lampje knippert geel om een storing aan te geven. Het groene lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*4: Het lampje gaat branden om een storing aan te geven.
*5: Het lampje knippert om een storing aan te geven.
*6: Het lampje brandt in het centrale paneel.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto-
ring aan te geven.
*8: Auto's met monochroomdisplay.
*9: Auto's met kleurendisplay.
*10: Het lampje op het multi-informatiedisplay brandt.
*1, 4Waarschuwingslampje
ABS
(→Blz. 582)*2, 3, 8
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 584)
*8Waarschuwingslampje
open portier/achterklep
(→Blz. 584)*2, 6Controlelampjes achter-
passagiersgordels
(→Blz. 585)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 585)*1, 2Waarschuwingslampje
lage bandenspanning
(→Blz. 585)
Controlelampje bestuur-
ders- en voorpassa-
giersgordel (→Blz. 585)*1, 9Centraal waarschu-
wingslampje
(→Blz. 585)
YARIS_F_OM_Europe_OM52A54E.book Page 111 Friday, February 8, 2019 1:56 PM

1122. Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

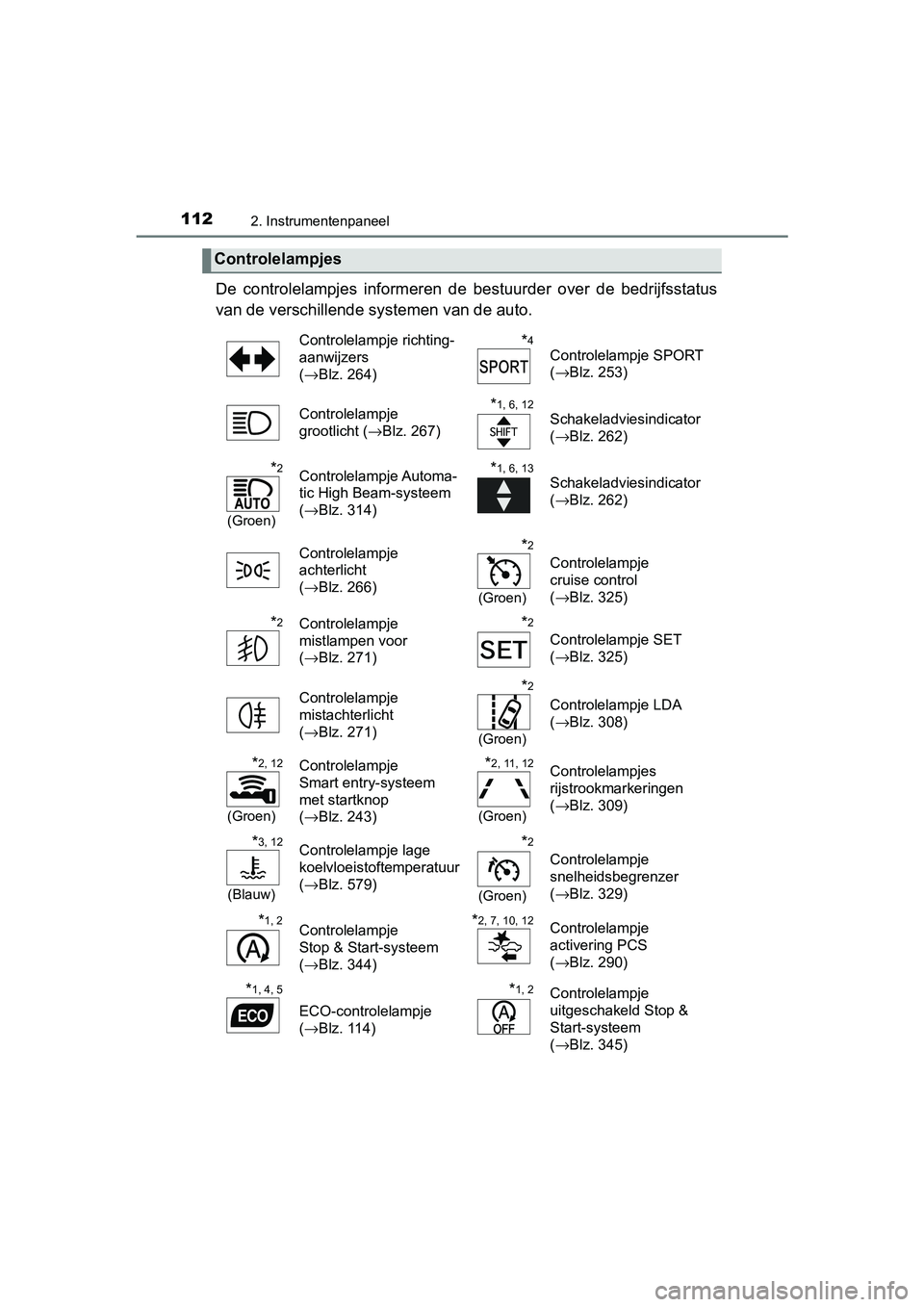

De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 264)*4
Controlelampje SPORT
(→Blz. 253)
Controlelampje
grootlicht (→Blz. 267)
*1, 6, 12
Schakeladviesindicator
(→Blz. 262)
*2
(Groen)
Controlelampje Automa-
tic High Beam-systeem
(→Blz. 314)*1, 6, 13
Schakeladviesindicator
(→Blz. 262)
Controlelampje
achterlicht
(→Blz. 266)
*2
(Groen)
Controlelampje
cruise control
(→Blz. 325)
*2Controlelampje
mistlampen voor
(→Blz. 271)*2
Controlelampje SET
(→Blz. 325)
Controlelampje
mistachterlicht
(→Blz. 271)
*2
(Groen)
Controlelampje LDA
(→Blz. 308)
*2, 12
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 243)*2, 11, 12
(Groen)
Controlelampjes
rijstrookmarkeringen
(→Blz. 309)
*3, 12
(Blauw)
Controlelampje lage
koelvloeistoftemperatuur
(→Blz. 579)*2
(Groen)
Controlelampje
snelheidsbegrenzer
(→Blz. 329)
*1, 2Controlelampje
Stop & Start-systeem
(→Blz. 344)*2, 7, 10, 12Controlelampje
activering PCS
(→Blz. 290)
*1, 4, 5
ECO-controlelampje
(→Blz. 114)
*1, 2Controlelampje
uitgeschakeld Stop &
Start-systeem
(→Blz. 345)
YARIS_F_OM_Europe_OM52A54E.book Page 112 Friday, February 8, 2019 1:56 PM

1132. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

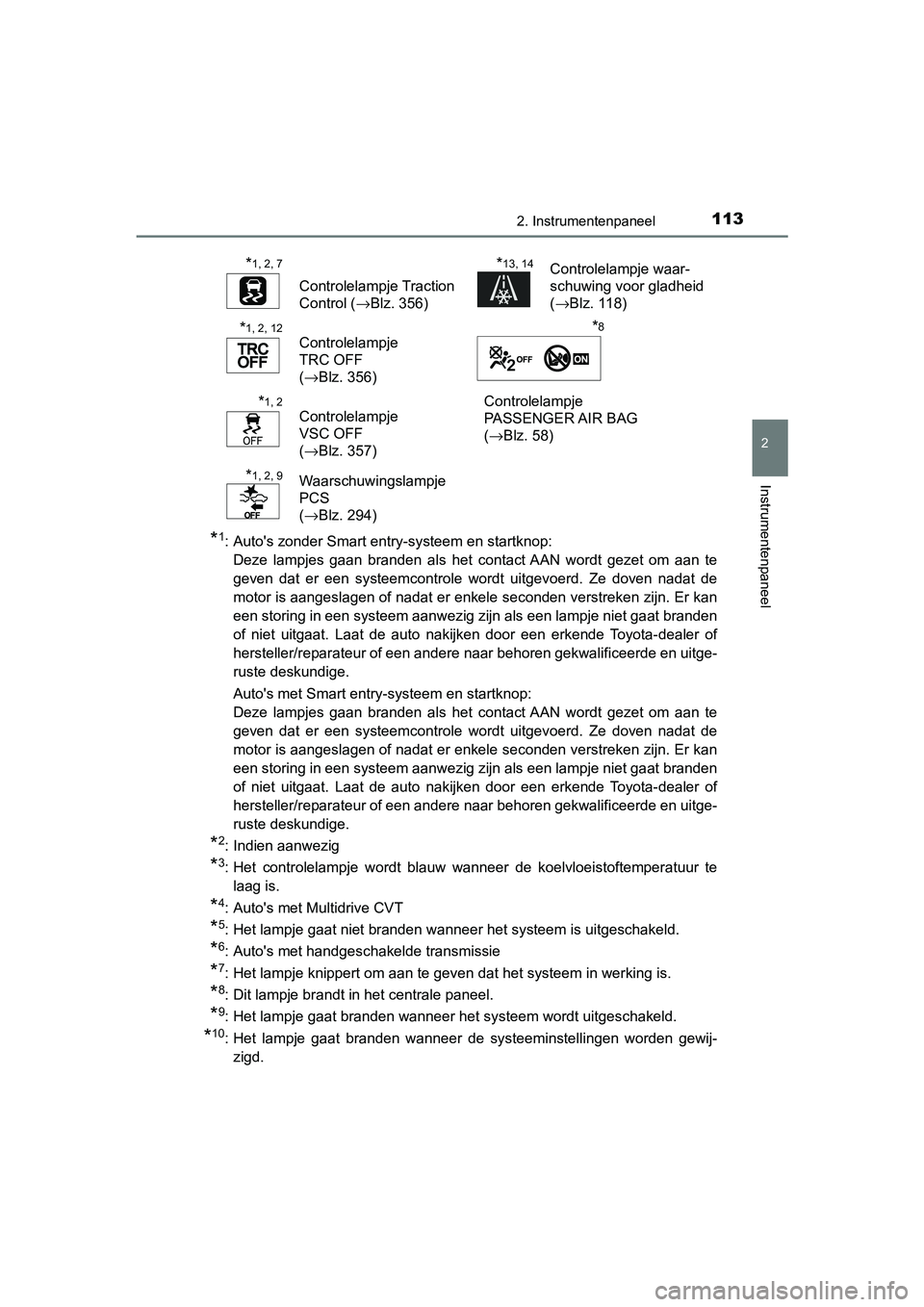

*1: Auto's zonder Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Auto's met Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuur te
laag is.
*4: Auto's met Multidrive CVT
*5: Het lampje gaat niet branden wanneer het systeem is uitgeschakeld.
*6: Auto's met handgeschakelde transmissie
*7: Het lampje knippert om aan te geven dat het systeem in werking is.
*8: Dit lampje brandt in het centrale paneel.
*9: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*10: Het lampje gaat branden wanneer de systeeminstellingen worden gewij-
zigd.
*1, 2, 7
Controlelampje Traction
Control (→Blz. 356)
*13, 14Controlelampje waar-
schuwing voor gladheid
(→Blz. 118)
*1, 2, 12
Controlelampje
TRC OFF
(→Blz. 356)
*8
*1, 2
Controlelampje
VSC OFF
(→Blz. 357)Controlelampje
PASSENGER AIR BAG
(→Blz. 58)
*1, 2, 9Waarschuwingslampje
PCS
(→Blz. 294)
YARIS_F_OM_Europe_OM52A54E.book Page 113 Friday, February 8, 2019 1:56 PM

1142. Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

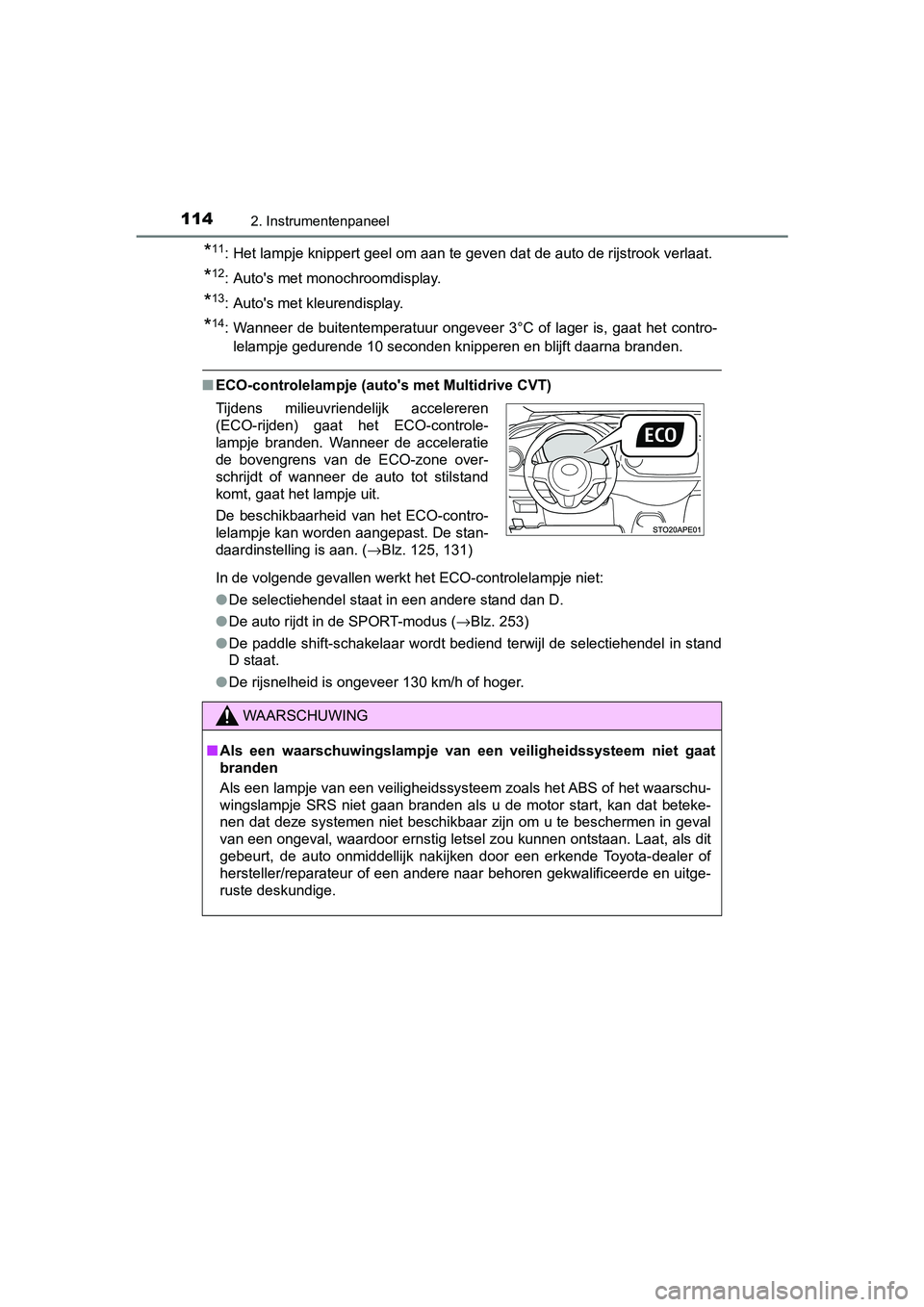

*11: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat.
*12: Auto's met monochroomdisplay.
*13: Auto's met kleurendisplay.
*14: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het contro-
lelampje gedurende 10 seconden knipperen en blijft daarna branden.
■ECO-controlelampje (auto's met Multidrive CVT)
<002c0051000300470048000300590052004f004a00480051004700480003004a004800590044004f004f004800510003005a00480055004e00570003004b0048005700030028002600320010004600520051005700550052004f0048004f00440050005300
4d004800030051004c00480057001d[
●De selectiehendel staat in een andere stand dan D.
●De auto rijdt in de SPORT-modus (→Blz. 253)
●De paddle shift-schakelaar wordt bediend terwijl de selectiehendel in stand
D staat.
●De rijsnelheid is ongeveer 130 km/h of hoger. Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
de bovengrens van de ECO-zone over-
schrijdt of wanneer de auto tot stilstand
komt, gaat het lampje uit.
De beschikbaarheid van het ECO-contro-
lelampje kan worden aangepast. De stan-
daardinstelling is aan. (→Blz. 125, 131)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat, als dit
gebeurt, de auto onmiddellijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 114 Friday, February 8, 2019 1:56 PM

115
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

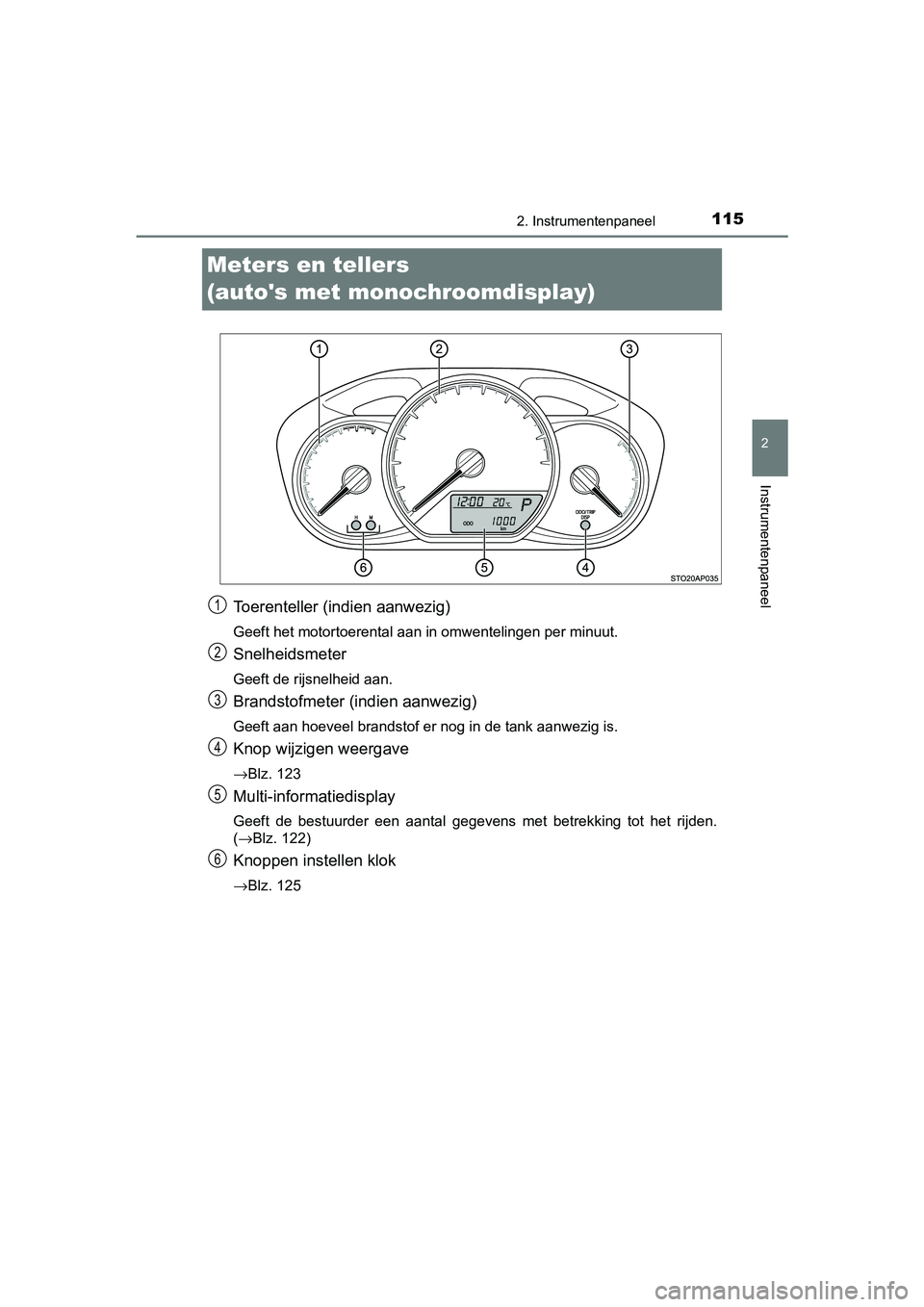

Meters en tellers
(auto's met monochroomdisplay)
Toerenteller (indien aanwezig)
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter (indien aanwezig)
<002a004800480049005700030044004400510003004b00520048005900480048004f0003004500550044005100470056005700520049000300480055000300510052004a0003004c00510003004700480003005700440051004e0003004400440051005a00
48005d004c004a0003004c00560011[
Knop wijzigen weergave
→Blz. 123
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 122)
Knoppen instellen klok
→Blz. 125
1
2
3
4
5
6
YARIS_F_OM_Europe_OM52A54E.book Page 115 Friday, February 8, 2019 1:56 PM

1162. Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

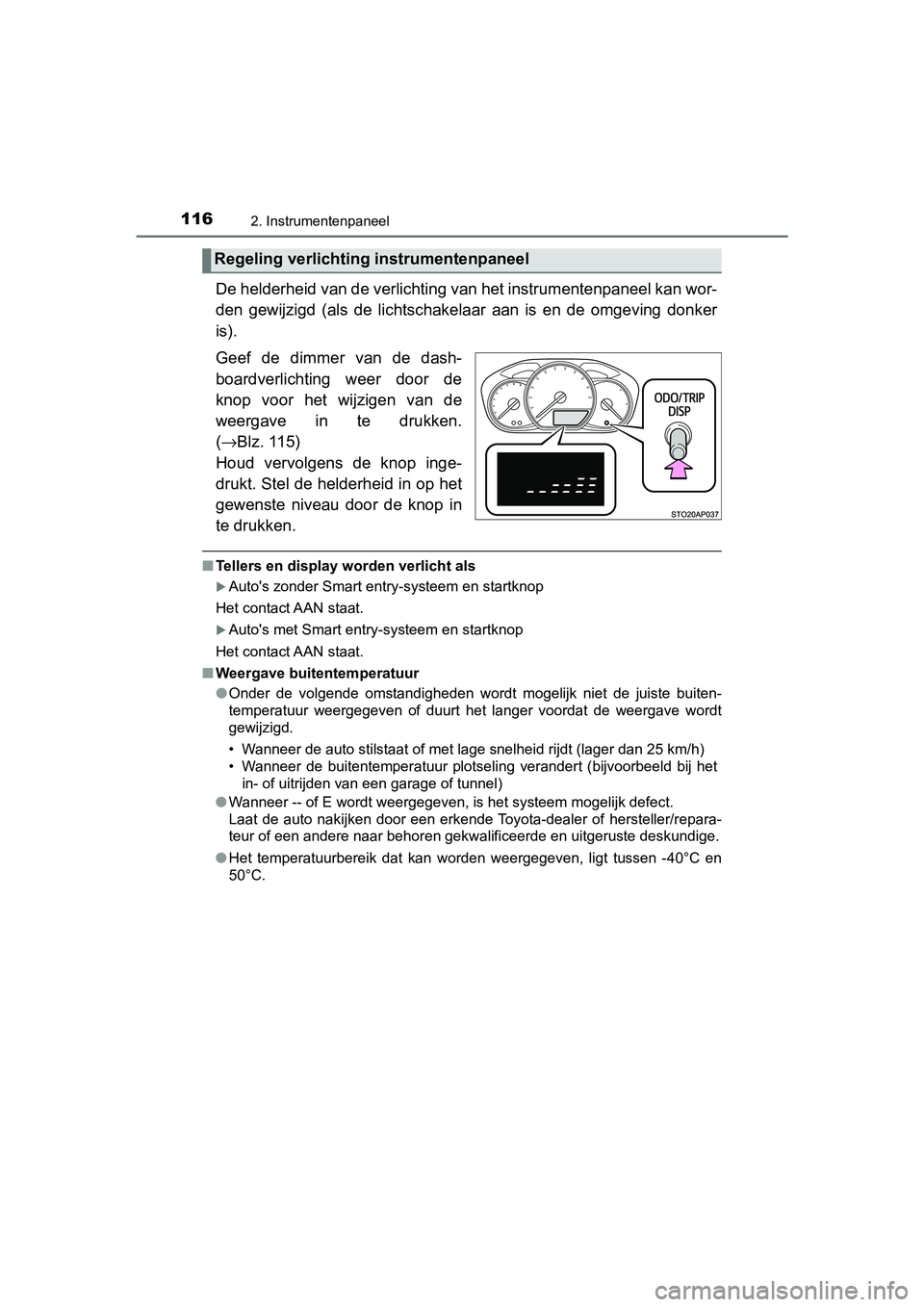

De helderheid van de verlichting van het instrumentenpaneel kan wor-
den gewijzigd (als de lichtschakelaar aan is en de omgeving donker
is).
Geef de dimmer van de dash-
boardverlichting weer door de
knop voor het wijzigen van de
weergave in te drukken.
(→Blz. 115)
Houd vervolgens de knop inge-
drukt. Stel de helderheid in op het
gewenste niveau door de knop in
te drukken.
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het
in- of uitrijden van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het temperatuurbereik dat kan worden weergegeven, ligt tussen -40°C en
50°C.
Regeling verlichting instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E.book Page 116 Friday, February 8, 2019 1:56 PM

1172. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

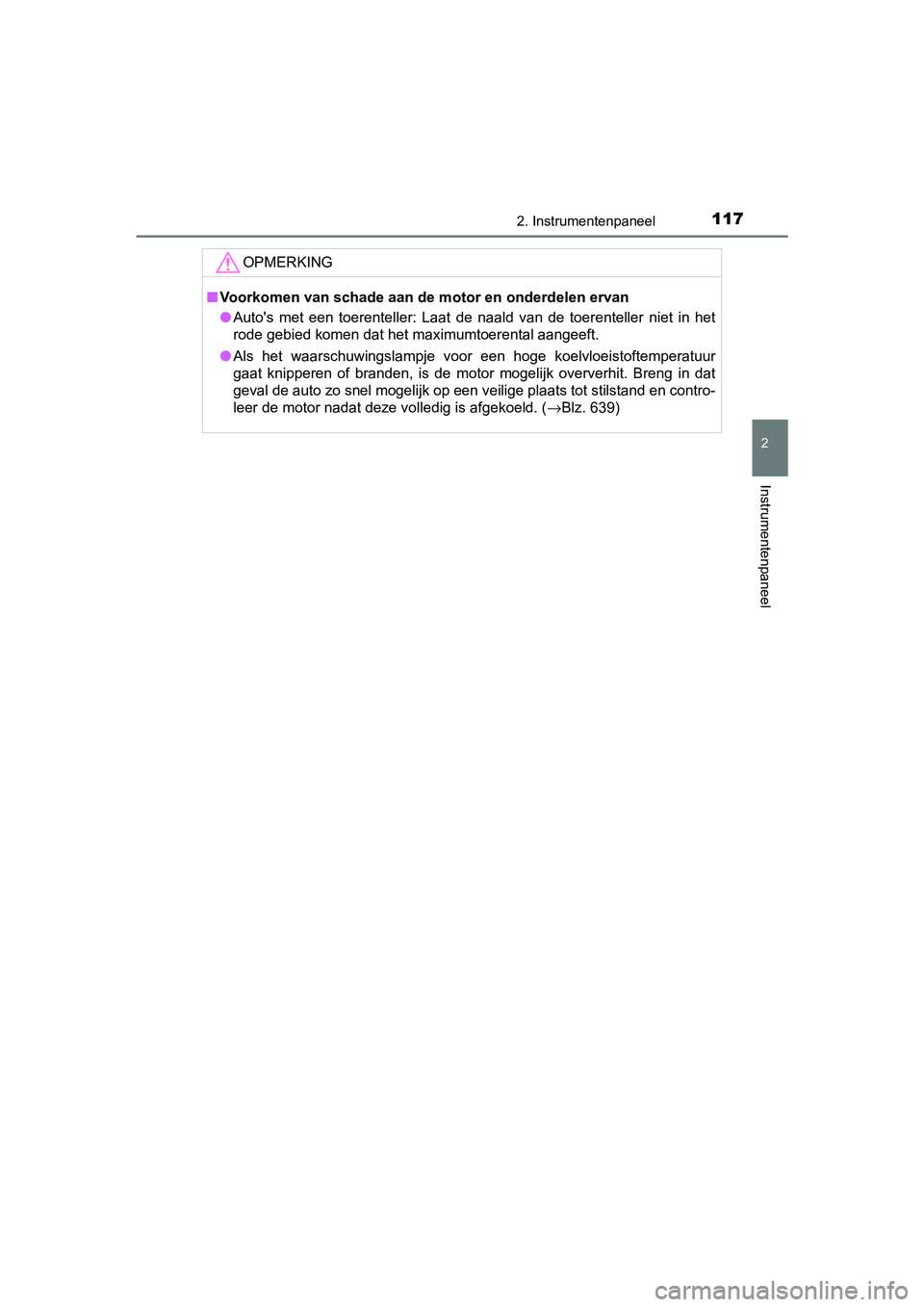

OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
●Auto's met een toerenteller: Laat de naald van de toerenteller niet in het
<00550052004700480003004a00480045004c004800470003004e005200500048005100030047004400570003004b00480057000300500044005b004c00500058005000570052004800550048005100570044004f0003004400440051004a00480048004900
570011[
●Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur
gaat knipperen of branden, is de motor mogelijk oververhit. Breng in dat
geval de auto zo snel mogelijk op een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is afgekoeld. (→Blz. 639)
YARIS_F_OM_Europe_OM52A54E.book Page 117 Friday, February 8, 2019 1:56 PM

1182. Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

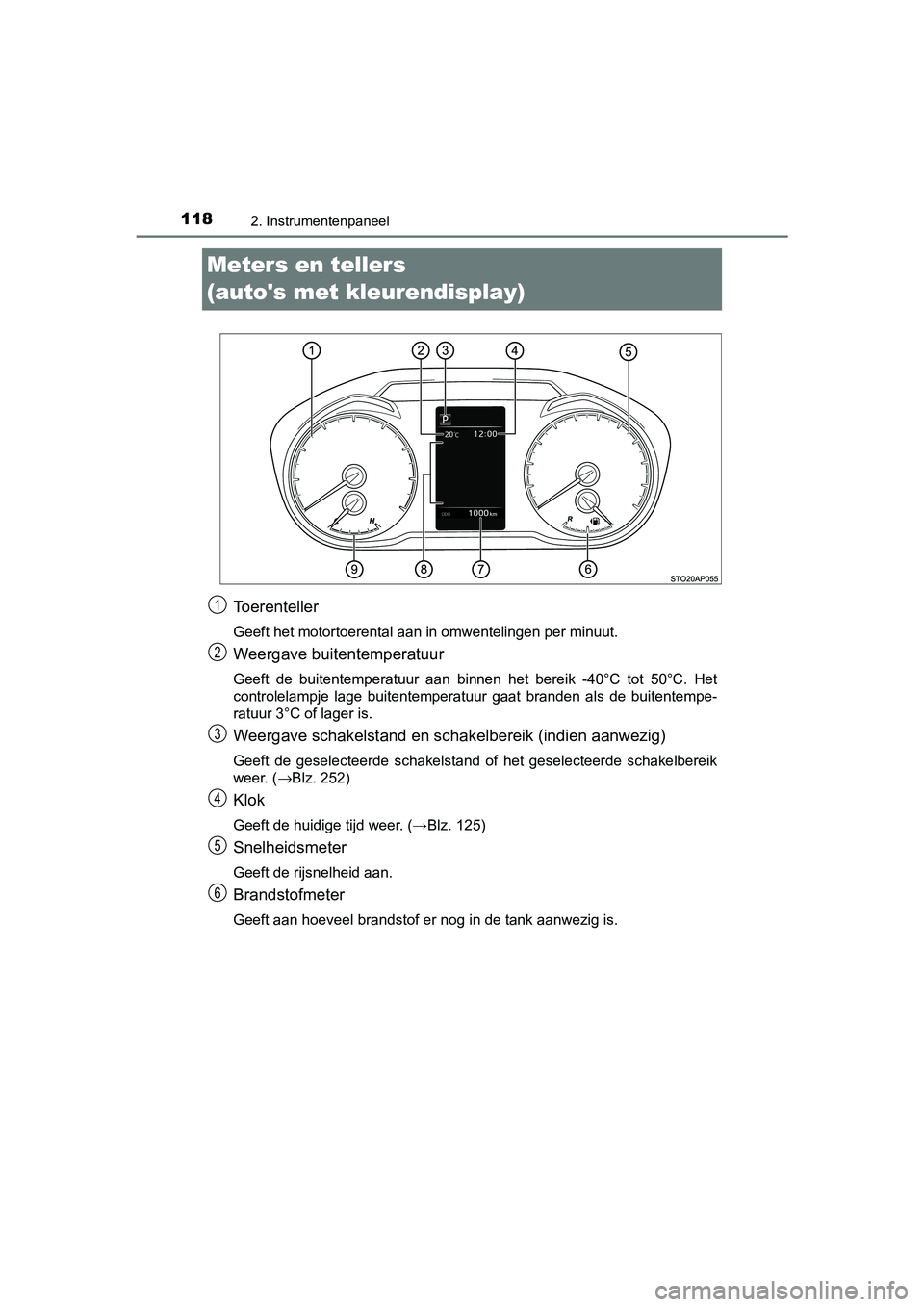

Meters en tellers
(auto's met kleurendisplay)
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buitentempe-
ratuur 3°C of lager is.
Weergave schakelstand en schakelbereik (indien aanwezig)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik
weer. (→Blz. 252)
Klok
Geeft de huidige tijd weer. (→Blz. 125)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
<002a004800480049005700030044004400510003004b00520048005900480048004f0003004500550044005100470056005700520049000300480055000300510052004a0003004c00510003004700480003005700440051004e0003004400440051005a00
48005d004c004a0003004c00560011[
1
2
3
4
5
6
YARIS_F_OM_Europe_OM52A54E.book Page 118 Friday, February 8, 2019 1:56 PM

1192. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E

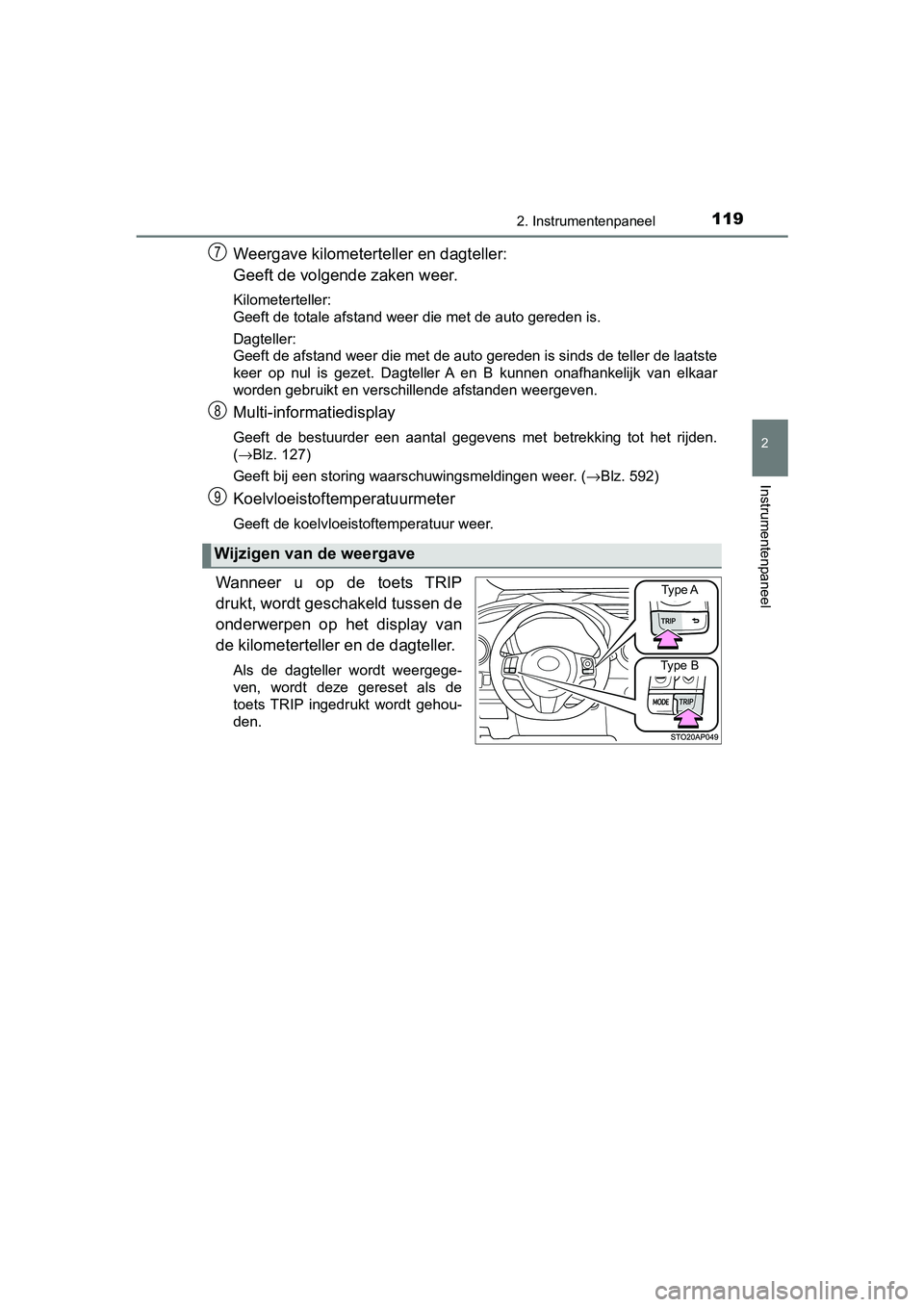

Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 127)
Geeft bij een storing waarschuwingsmeldingen weer. (→Blz. 592)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets TRIP ingedrukt wordt gehou-
den.
Wijzigen van de weergave
7
8
9
Type A
Type B
YARIS_F_OM_Europe_OM52A54E.book Page 119 Friday, February 8, 2019 1:56 PM

1202. Instrumentenpaneel
YARIS_F_OM_Europe_OM52A54E
De helderheid van de instrumentenpaneelverlichting kan worden
ingesteld.
Geef de regeling van de verlich-
ting van het instrumentenpaneel
weer door op de toets TRIP te
drukken.
Houd de toets vervolgens inge-
drukt. Stel de helderheid in op het
gewenste niveau door de toets in
te drukken.
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■Afstellen helderheid instrumentenpaneel
Het helderheidsniveau van de tellers wanneer het licht (dagmodus) en don-
ker (nachtmodus) is, kan afzonderlijk worden ingesteld.
• Dagmodus: Wanneer de lichtschakelaar uit is of wanneer de lichtschake-
laar aan is maar de omgeving licht is.
• Nachtmodus: Wanneer de lichtschakelaar aan is en de omgeving donker
is.
Regeling verlichting instrumentenpaneel
Type A
Ty pe B
YARIS_F_OM_Europe_OM52A54E.book Page 120 Friday, February 8, 2019 1:56 PM
