TOYOTA YARIS HATCHBACK 2019 Instructieboekje (in Dutch)

6318-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52A54E
Als de elektronische sleutel niet goed werkt
(auto's met Smar t entr y-systeem en star tknop)
Gebruik de mechanische sleutel
(→Blz. 144) om de volgende han-
delingen uit te voeren:
Ontgrendelen van alle portieren
Vergrendelen van alle portieren
Multidrive CVT:
Zorg ervoor dat de selectiehendel in stand P staat en trap het rem-
pedaal in.
Auto's met handgeschakelde transmissie:
Zorg ervoor dat de selectiehendel in stand N staat en trap het kop-
pelingspedaal in.
Als de communicatie tussen de elektronische sleutel en de auto
is verbroken (→Blz. 170) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dat geval kunnen de portieren worden geopend of kan de motor
worden gestart door de onderstaande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
Starten van de motor
1
YARIS_F_OM_Europe_OM52A54E.book Page 631 Friday, February 8, 2019 1:56 PM

6328-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52A54E

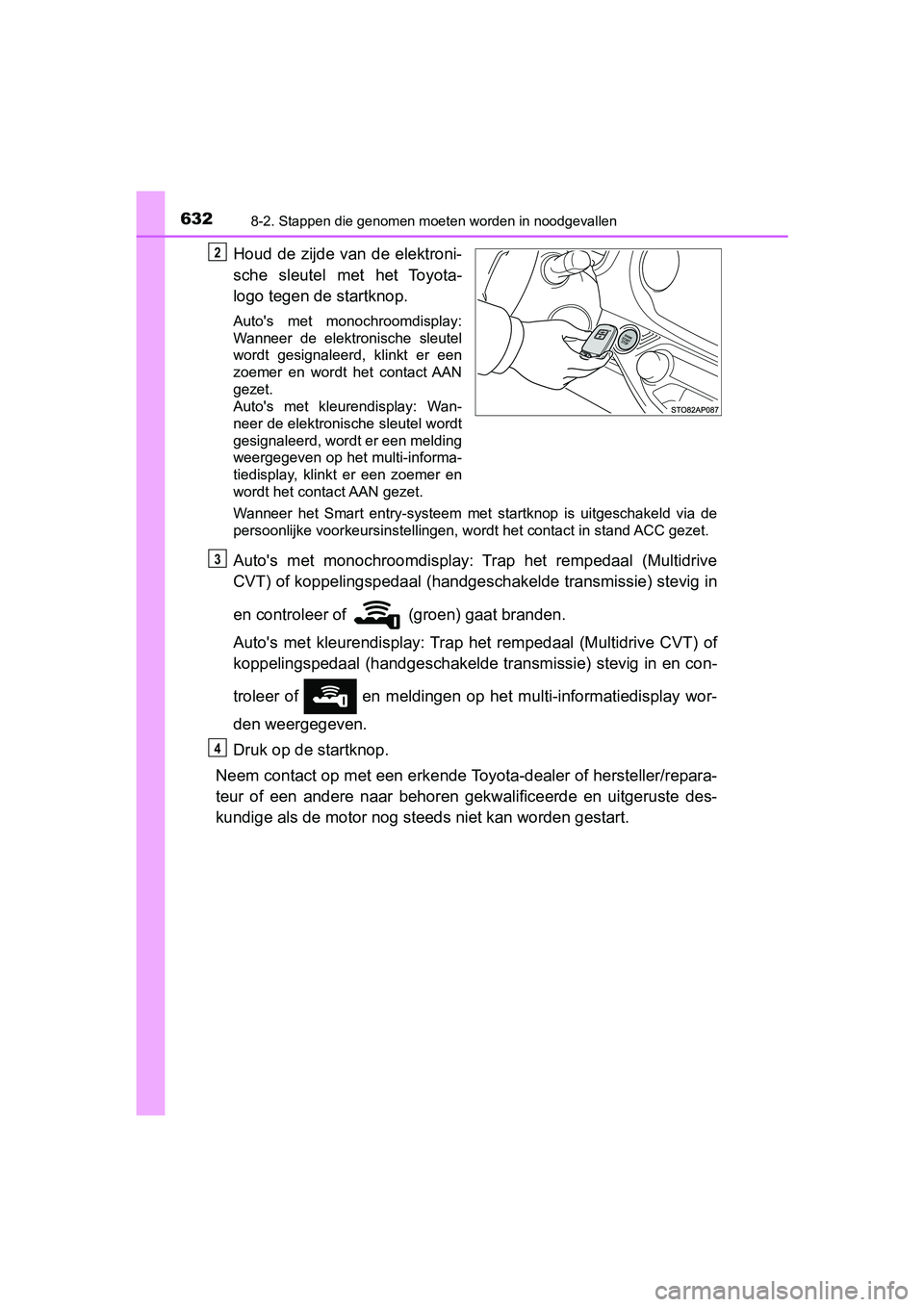

Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Auto's met monochroomdisplay:
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Auto's met kleurendisplay: Wan-
neer de elektronische sleutel wordt
gesignaleerd, wordt er een melding
weergegeven op het multi-informa-
tiedisplay, klinkt er een zoemer en
wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen, wordt het contact in stand ACC gezet.
Auto's met monochroomdisplay: Trap het rempedaal (Multidrive
CVT) of koppelingspedaal (handgeschakelde transmissie) stevig in
en controleer of (groen) gaat branden.
Auto's met kleurendisplay: Trap het rempedaal (Multidrive CVT) of
koppelingspedaal (handgeschakelde transmissie) stevig in en con-
troleer of en meldingen op het multi-informatiedisplay wor-
den weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als de motor nog steeds niet kan worden gestart.
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 632 Friday, February 8, 2019 1:56 PM

6338-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52A54E

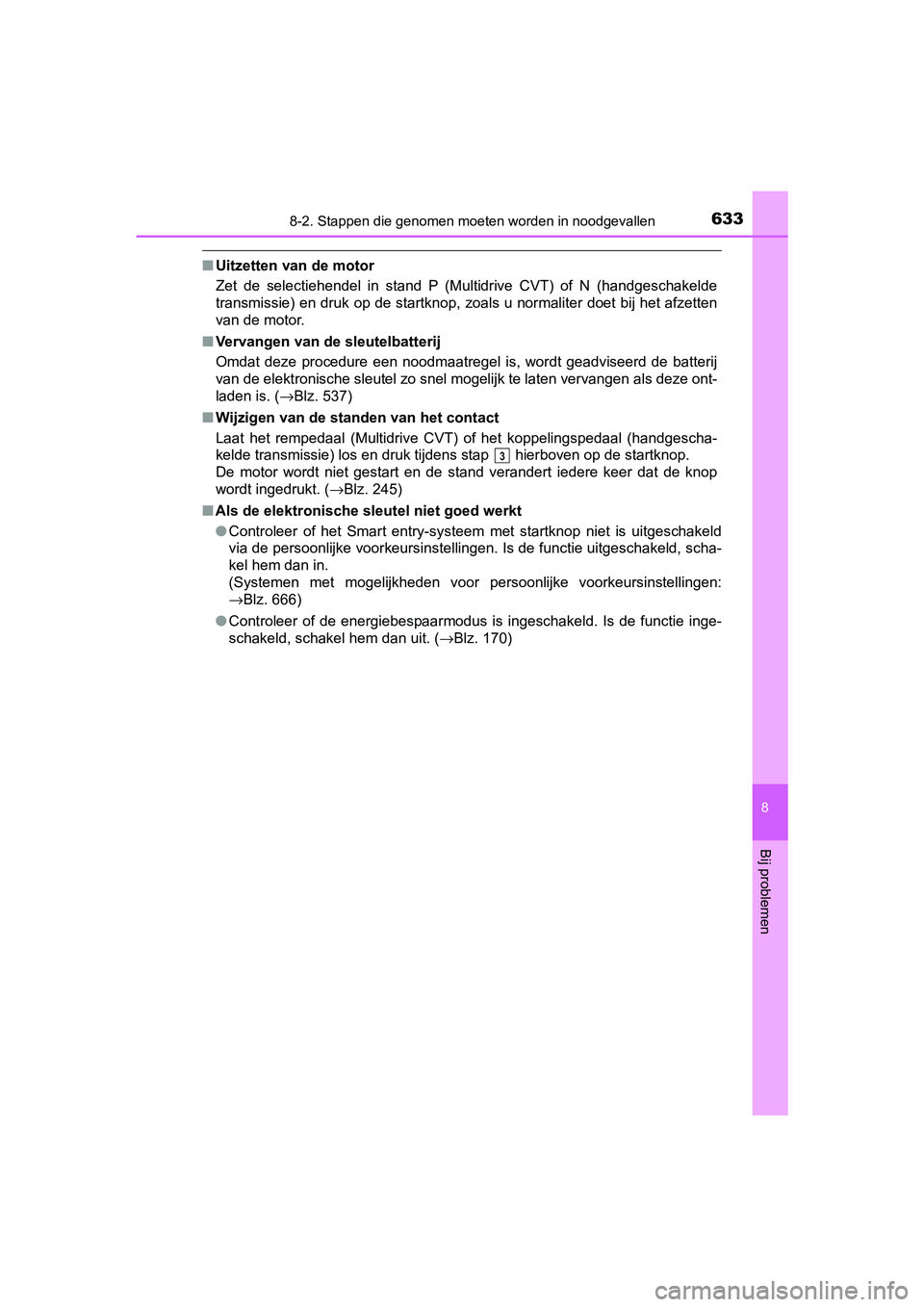

■Uitzetten van de motor
Zet de selectiehendel in stand P (Multidrive CVT) of N (handgeschakelde
transmissie) en druk op de startknop, zoals u normaliter doet bij het afzetten
van de motor.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. (→Blz. 537)
■Wijzigen van de standen van het contact
Laat het rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) los en druk tijdens stap hierboven op de startknop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. (→Blz. 245)
■Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uitgeschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 666)
●Controleer of de energiebespaarmodus is ingeschakeld. Is de functie inge-
schakeld, schakel hem dan uit. (→Blz. 170)
3
YARIS_F_OM_Europe_OM52A54E.book Page 633 Friday, February 8, 2019 1:56 PM

6348-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52A54E

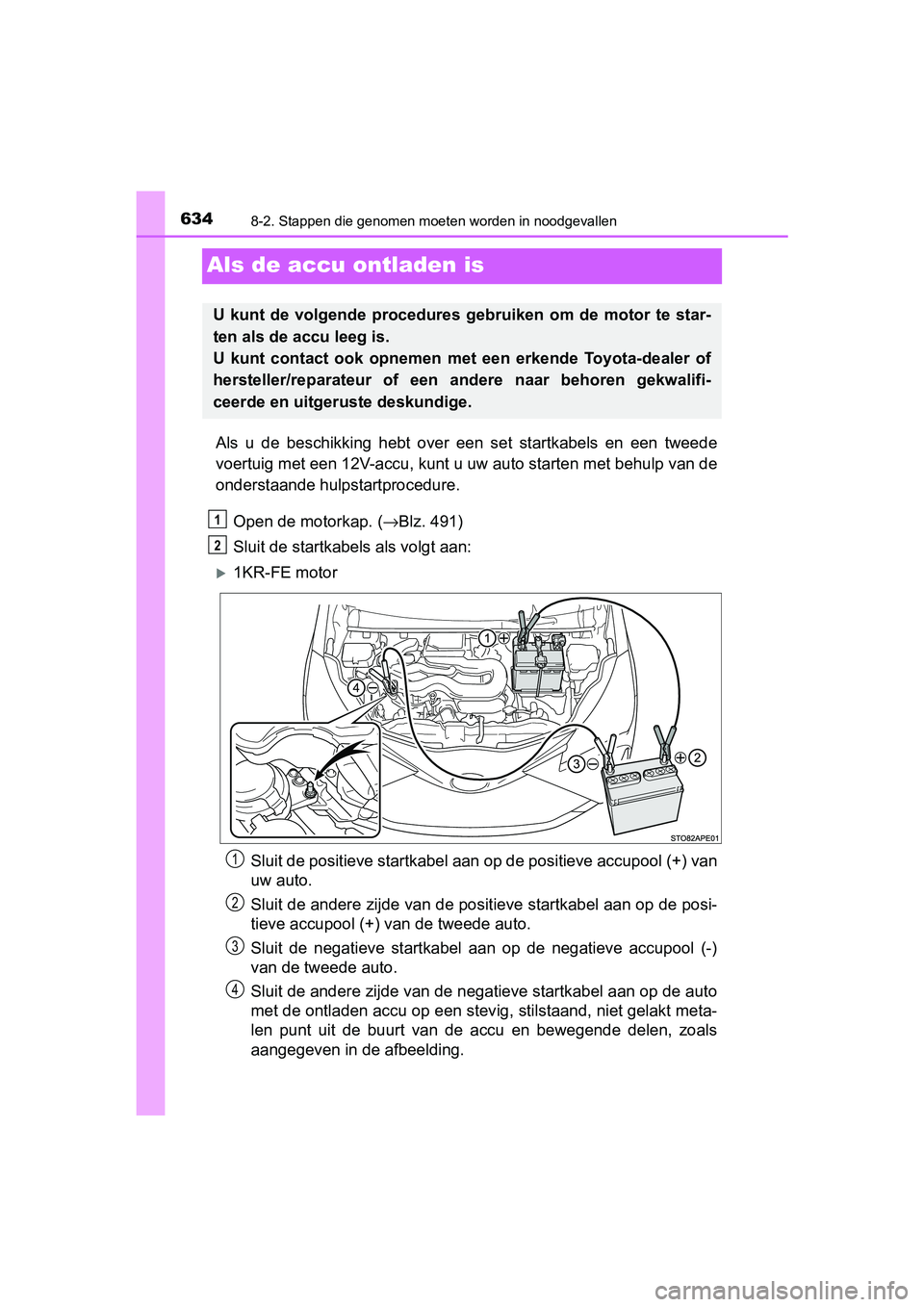

Als de accu ontladen is
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Open de motorkap. (→Blz. 491)
Sluit de startkabels als volgt aan:
1KR-FE motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto
met de ontladen accu op een stevig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt contact ook opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
1
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 634 Friday, February 8, 2019 1:56 PM

6358-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52A54E

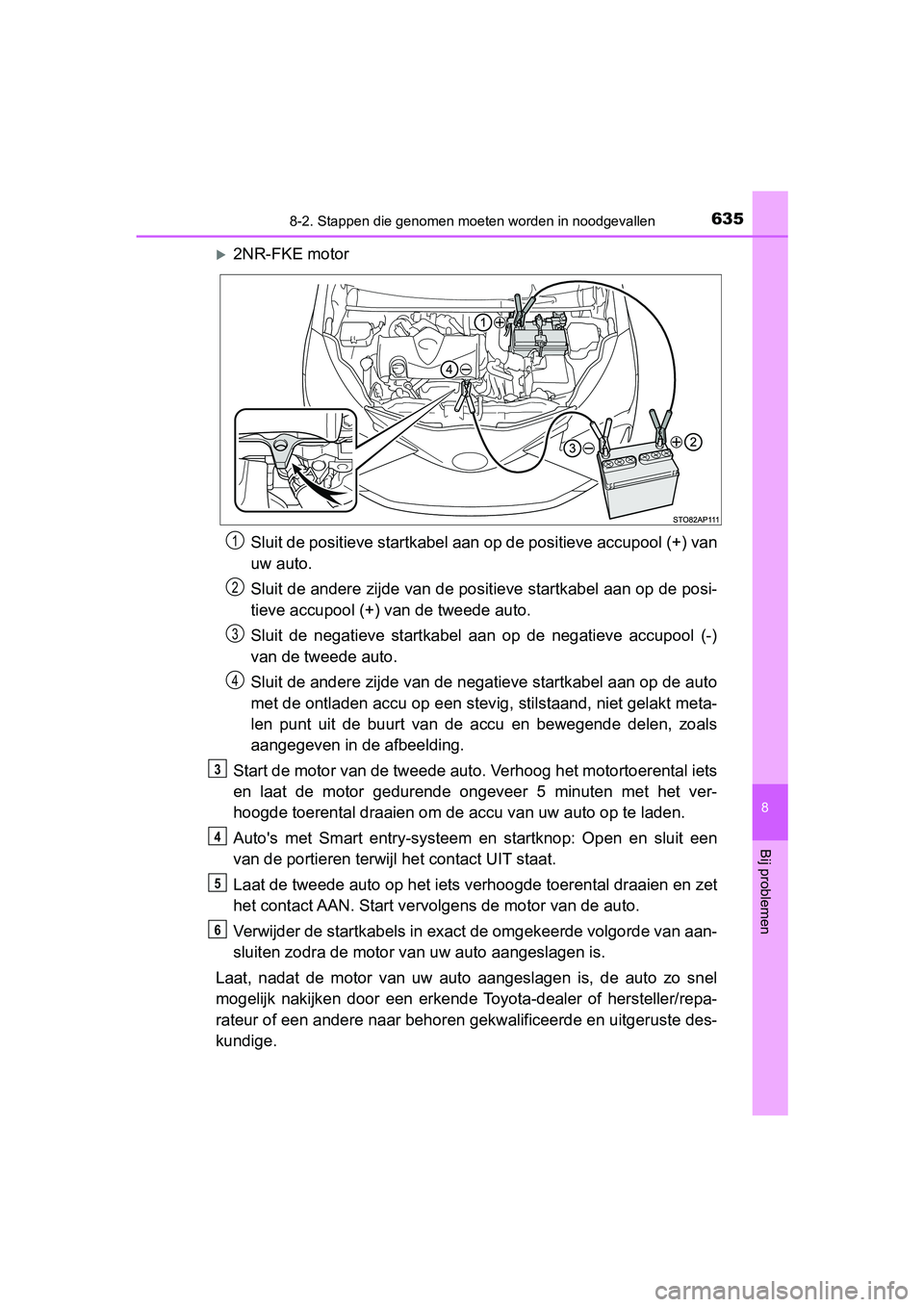

2NR-FKE motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto
met de ontladen accu op een stevig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de accu van uw auto op te laden.
Auto's met Smart entry-systeem en startknop: Open en sluit een
van de portieren terwijl het contact UIT staat.
Laat de tweede auto op het iets verhoogde toerental draaien en zet
het contact AAN. Start vervolgens de motor van de auto.
Verwijder de startkabels in exact de omgekeerde volgorde van aan-
sluiten zodra de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw auto aangeslagen is, de auto zo snel
mogelijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
1
2
3
4
3
4
5
6
YARIS_F_OM_Europe_OM52A54E.book Page 635 Friday, February 8, 2019 1:56 PM

6368-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52A54E

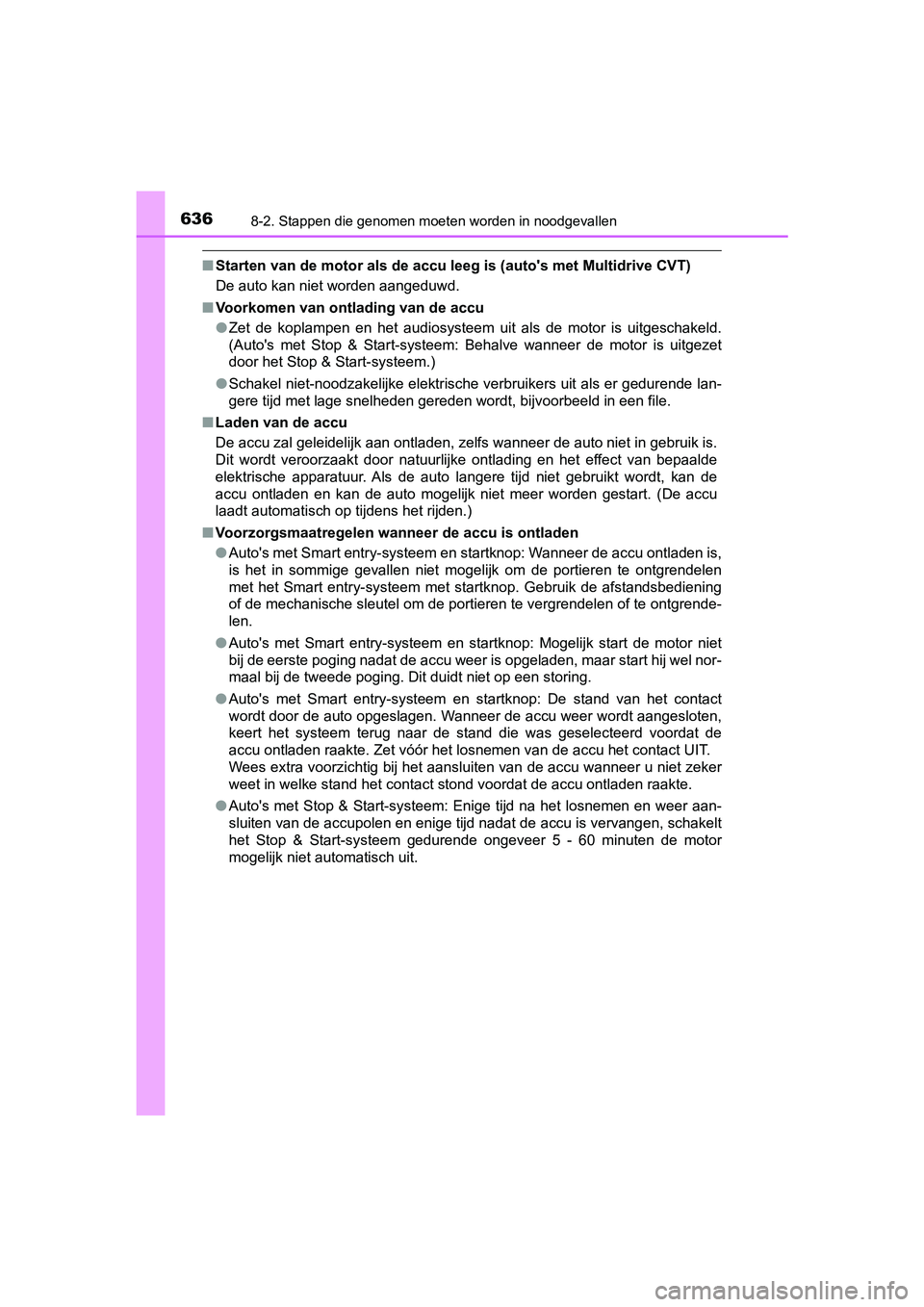

■Starten van de motor als de accu leeg is (auto's met Multidrive CVT)
De auto kan niet worden aangeduwd.
■Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor is uitgeschakeld.
(Auto's met Stop & Start-systeem: Behalve wanneer de motor is uitgezet
door het Stop & Start-systeem.)
●Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
■Voorzorgsmaatregelen wanneer de accu is ontladen
●Auto's met Smart entry-systeem en startknop: Wanneer de accu ontladen is,
is het in sommige gevallen niet mogelijk om de portieren te ontgrendelen
met het Smart entry-systeem met startknop. Gebruik de afstandsbediening
of de mechanische sleutel om de portieren te vergrendelen of te ontgrende-
len.
●Auto's met Smart entry-systeem en startknop: Mogelijk start de motor niet
bij de eerste poging nadat de accu weer is opgeladen, maar start hij wel nor-
maal bij de tweede poging. Dit duidt niet op een storing.
●Auto's met Smart entry-systeem en startknop: De stand van het contact
wordt door de auto opgeslagen. Wanneer de accu weer wordt aangesloten,
keert het systeem terug naar de stand die was geselecteerd voordat de
accu ontladen raakte. Zet vóór het losnemen van de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
●Auto's met Stop & Start-systeem: Enige tijd na het losnemen en weer aan-
sluiten van de accupolen en enige tijd nadat de accu is vervangen, schakelt
het Stop & Start-systeem gedurende ongeveer 5 - 60 minuten de motor
mogelijk niet automatisch uit.
YARIS_F_OM_Europe_OM52A54E.book Page 636 Friday, February 8, 2019 1:56 PM

6378-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen

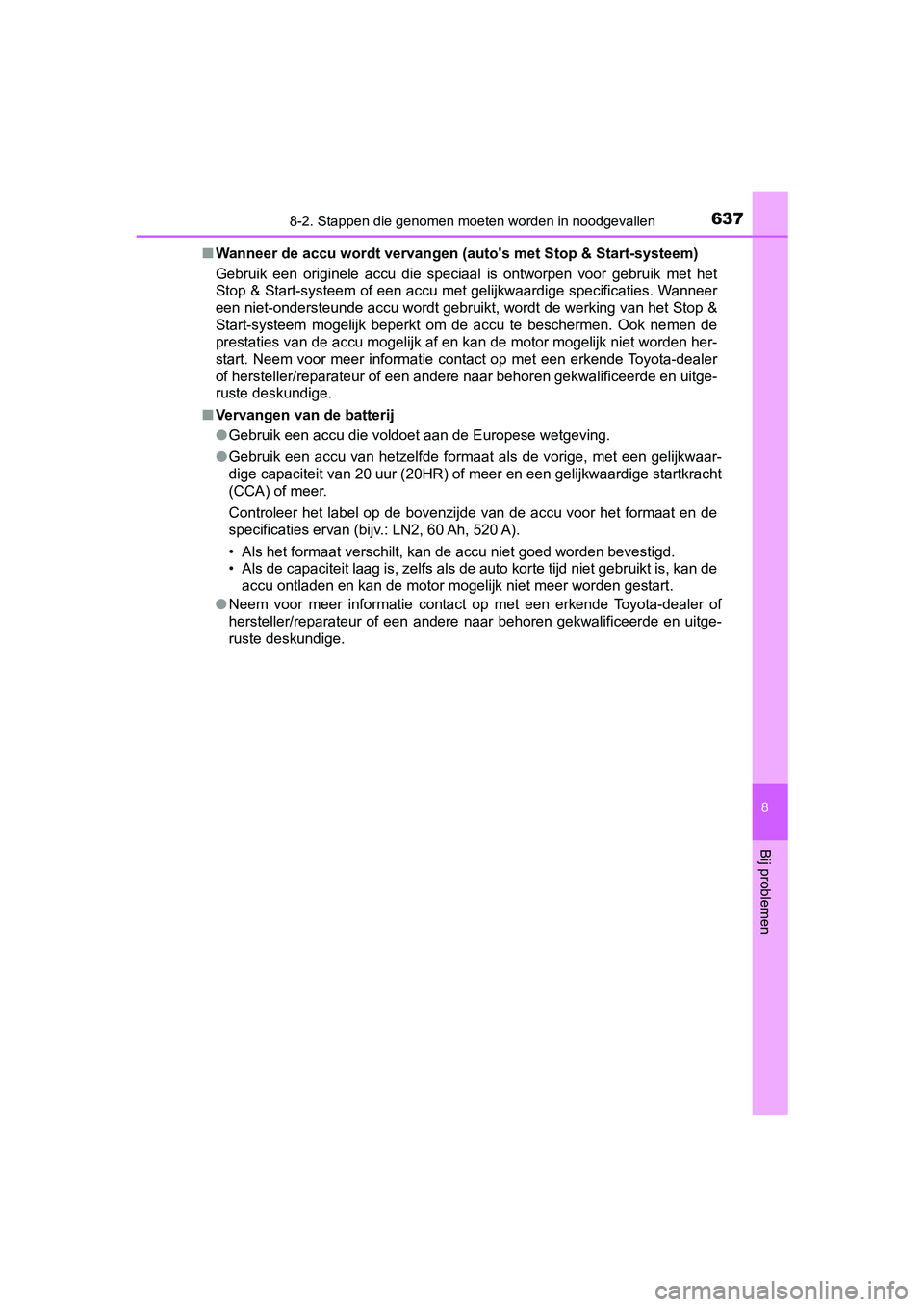

YARIS_F_OM_Europe_OM52A54E■Wanneer de accu wordt vervangen (auto's met Stop & Start-systeem)
Gebruik een originele accu die speciaal is ontworpen voor gebruik met het
Stop & Start-systeem of een accu met gelijkwaardige specificaties. Wanneer
een niet-ondersteunde accu wordt gebruikt, wordt de werking van het Stop &
Start-systeem mogelijk beperkt om de accu te beschermen. Ook nemen de
prestaties van de accu mogelijk af en kan de motor mogelijk niet worden her-
start. Neem voor meer informatie contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Vervangen van de batterij
●Gebruik een accu die voldoet aan de Europese wetgeving.
●Gebruik een accu van hetzelfde formaat als de vorige, met een gelijkwaar-
dige capaciteit van 20 uur (20HR) of meer en een gelijkwaardige startkracht
(CCA) of meer.
Controleer het label op de bovenzijde van de accu voor het formaat en de
specificaties ervan (bijv.: LN2, 60 Ah, 520 A).
• Als het formaat verschilt, kan de accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de
accu ontladen en kan de motor mogelijk niet meer worden gestart.
●Neem voor meer informatie contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 637 Friday, February 8, 2019 1:56 PM

6388-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52A54E

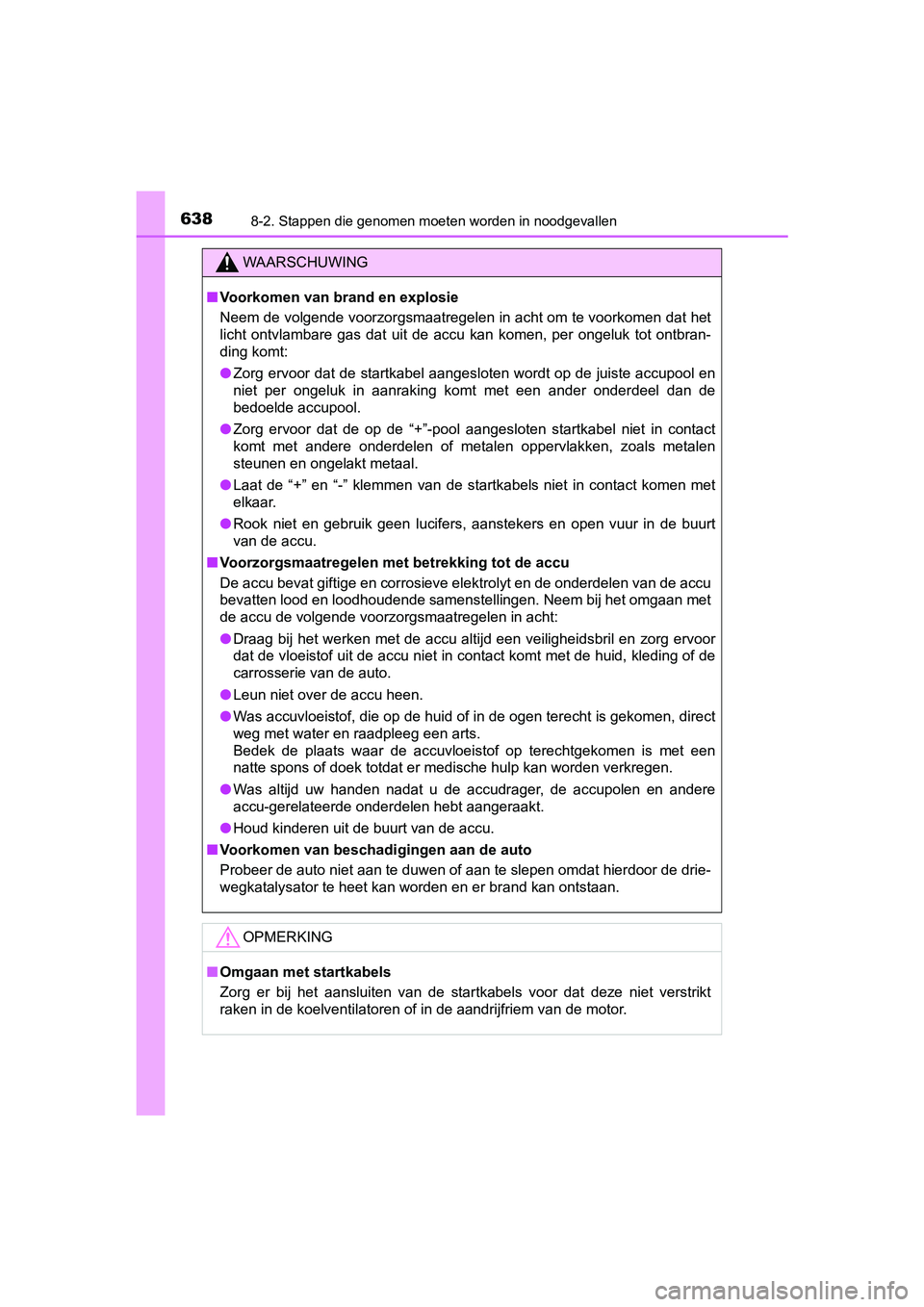

WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk tot ontbran-
ding komt:
●Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
●Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metalen
steunen en ongelakt metaal.
●Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
●Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
■Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omgaan met
de accu de volgende voorzorgsmaatregelen in acht:
●Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid of in de ogen terecht is gekomen, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
<005100440057005700480003005600530052005100560003005200490003004700520048004e00030057005200570047004400570003004800550003005000480047004c00560046004b00480003004b0058004f00530003004e004400510003005a005200
550047004800510003005900480055004e00550048004a0048[n.
●Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
●Houd kinderen uit de buurt van de accu.
■Voorkomen van beschadigingen aan de auto
Probeer de auto niet aan te duwen of aan te slepen omdat hierdoor de drie-
wegkatalysator te heet kan worden en er brand kan ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze niet verstrikt
raken in de koelventilatoren of in de aandrijfriem van de motor.
YARIS_F_OM_Europe_OM52A54E.book Page 638 Friday, February 8, 2019 1:56 PM

6398-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52A54E

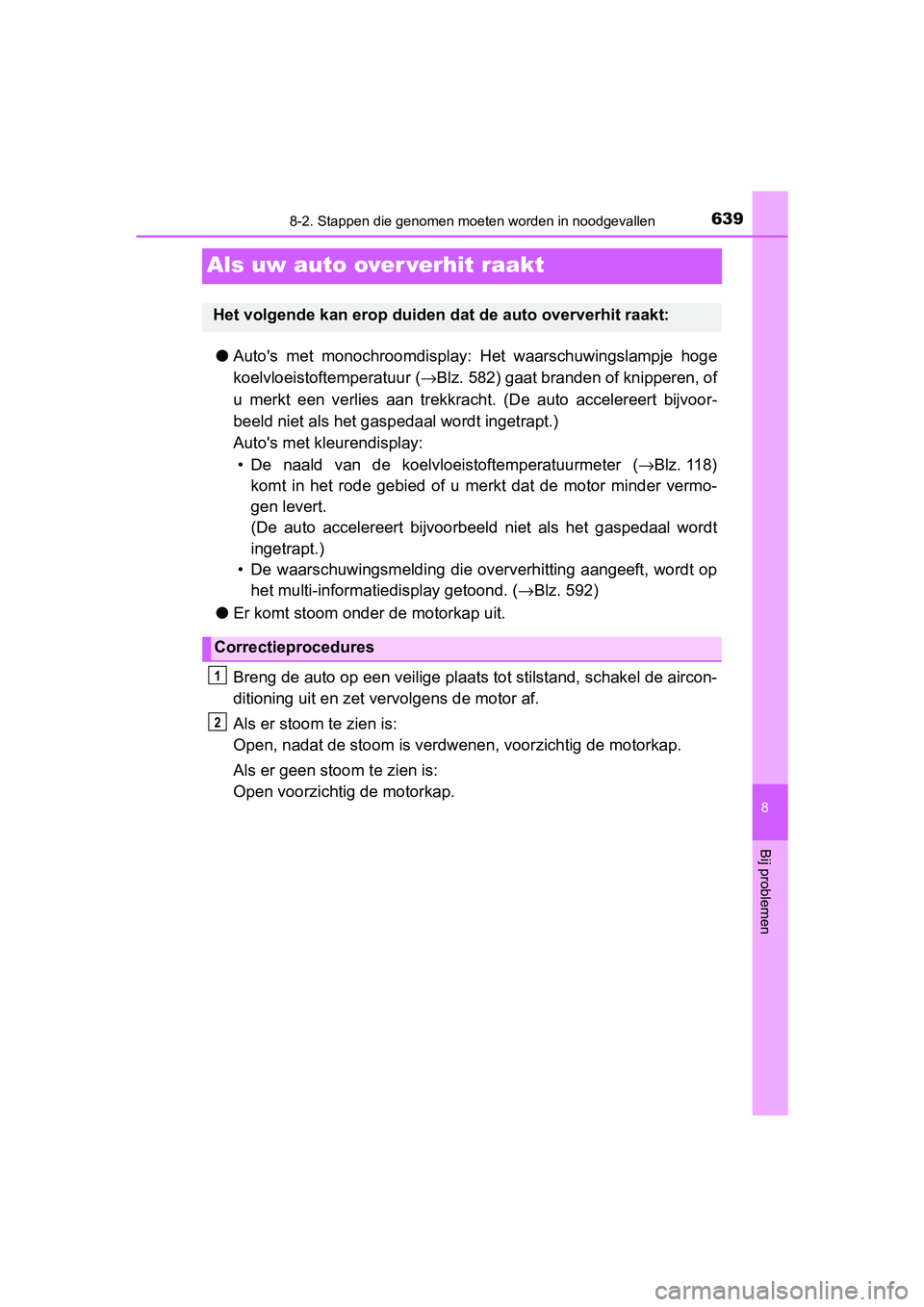

Als uw auto over verhit raakt
●Auto's met monochroomdisplay: Het waarschuwingslampje hoge
koelvloeistoftemperatuur (→Blz. 582) gaat branden of knipperen, of
u merkt een verlies aan trekkracht. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt ingetrapt.)
Auto's met kleurendisplay:
• De naald van de koelvloeistoftemperatuurmeter (→Blz. 118)
komt in het rode gebied of u merkt dat de motor minder vermo-
gen levert.
(De auto accelereert bijvoorbeeld niet als het gaspedaal wordt
ingetrapt.)
• De waarschuwingsmelding die oververhitting aangeeft, wordt op
het multi-informatiedisplay getoond. (→Blz. 592)
●Er komt stoom onder de motorkap uit.
Breng de auto op een veilige plaats tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Het volgende kan erop duiden dat de auto oververhit raakt:
Correctieprocedures
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 639 Friday, February 8, 2019 1:56 PM

6408-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52A54E

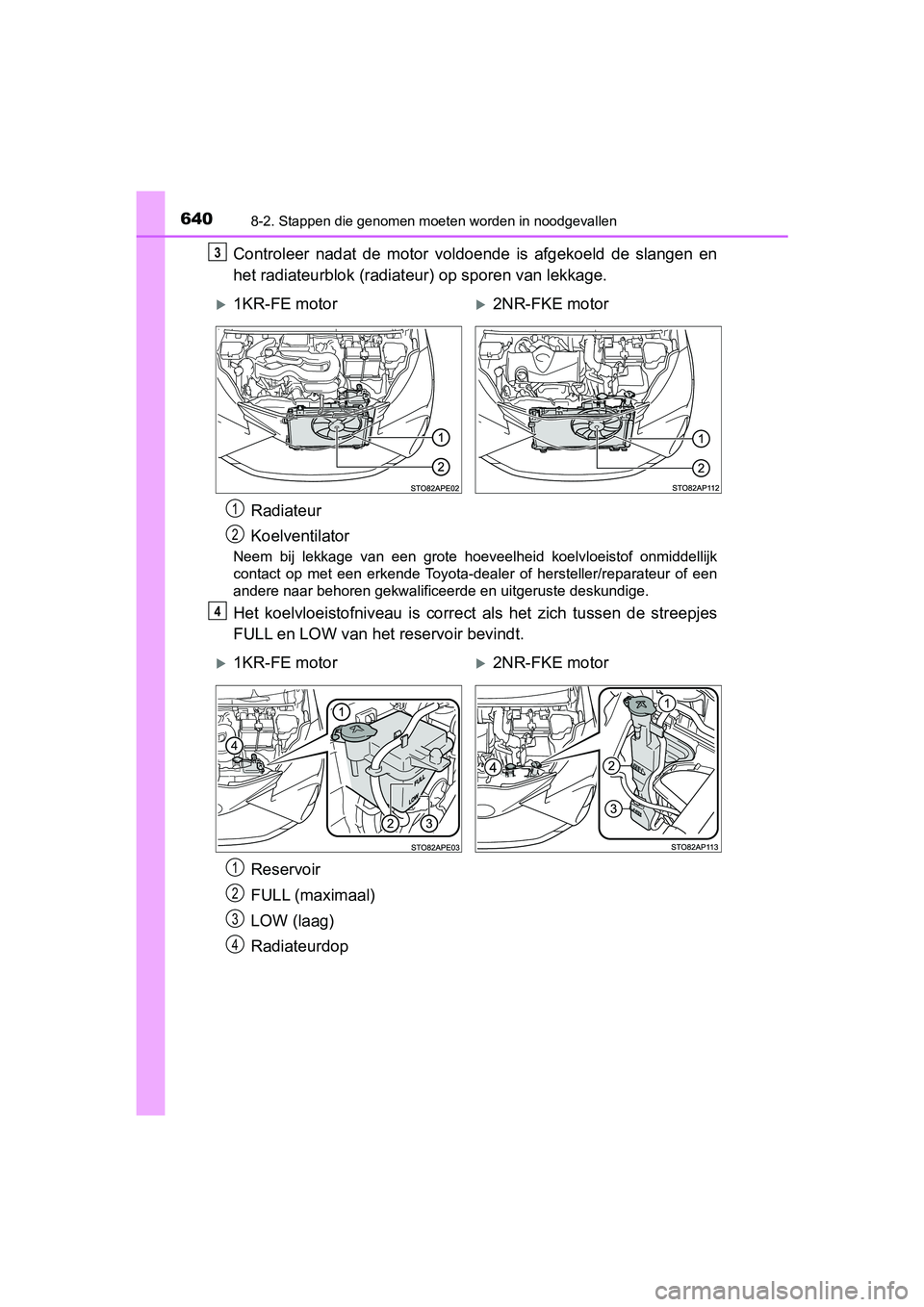

Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Neem bij lekkage van een grote hoeveelheid koelvloeistof onmiddellijk
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW van het reservoir bevindt.
3
1KR-FE motor2NR-FKE motor
Radiateur
Koelventilator
1
2
4
1KR-FE motor2NR-FKE motor
Reservoir
FULL (maximaal)
LOW (laag)
Radiateurdop
1
2
3
4
YARIS_F_OM_Europe_OM52A54E.book Page 640 Friday, February 8, 2019 1:56 PM
