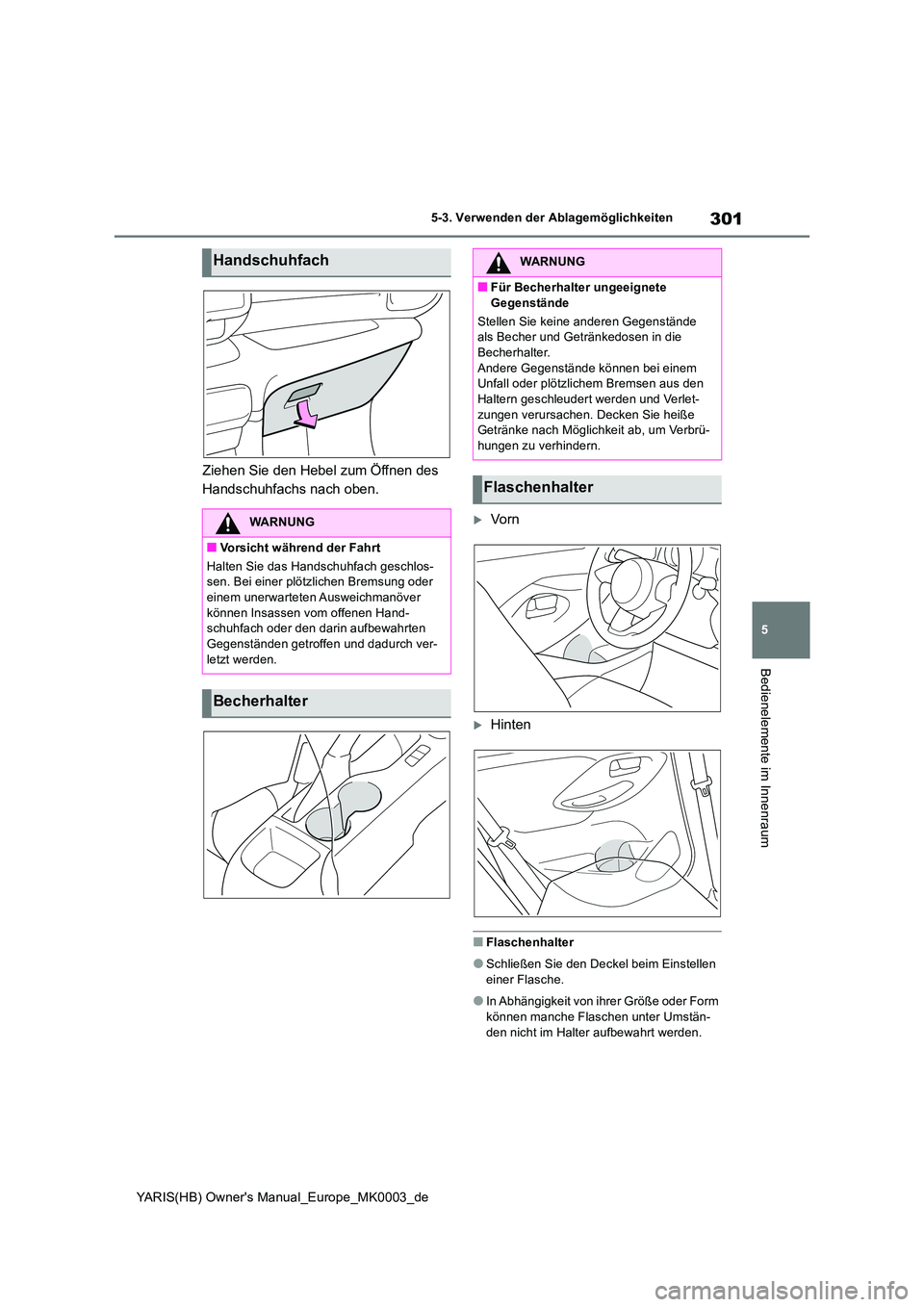

Page 301 of 584

301
5
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-3. Verwenden der Ablagemöglichkeiten
Bedienelemente im Innenraum
Ziehen Sie den Hebel zum Öffnen des
Handschuhfachs nach oben.
Vo r n
Hinten
■Flaschenhalter
●Schließen Sie den Deckel beim Einstellen
einer Flasche.
●In Abhängigkeit von ihrer Größe oder Form
können manche Flaschen unter Umstän- den nicht im Halter aufbewahrt werden.
Handschuhfach
WARNUNG
■Vorsicht während der Fahrt
Halten Sie das Handschuhfach geschlos- sen. Bei einer plötzlichen Bremsung oder
einem unerwarteten Ausweichmanöver können Insassen vom offenen Hand-schuhfach oder den darin aufbewahrten
Gegenständen getroffen und dadurch ver- letzt werden.
Becherhalter
WARNUNG
■Für Becherhalter ungeeignete
Gegenstände
Stellen Sie keine anderen Gegenstände als Becher und Getränkedosen in die Becherhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den Haltern geschleudert werden und Verlet-
zungen verursachen. Decken Sie heiße Getränke nach Möglichkeit ab, um Verbrü-hungen zu verhindern.
Flaschenhalter

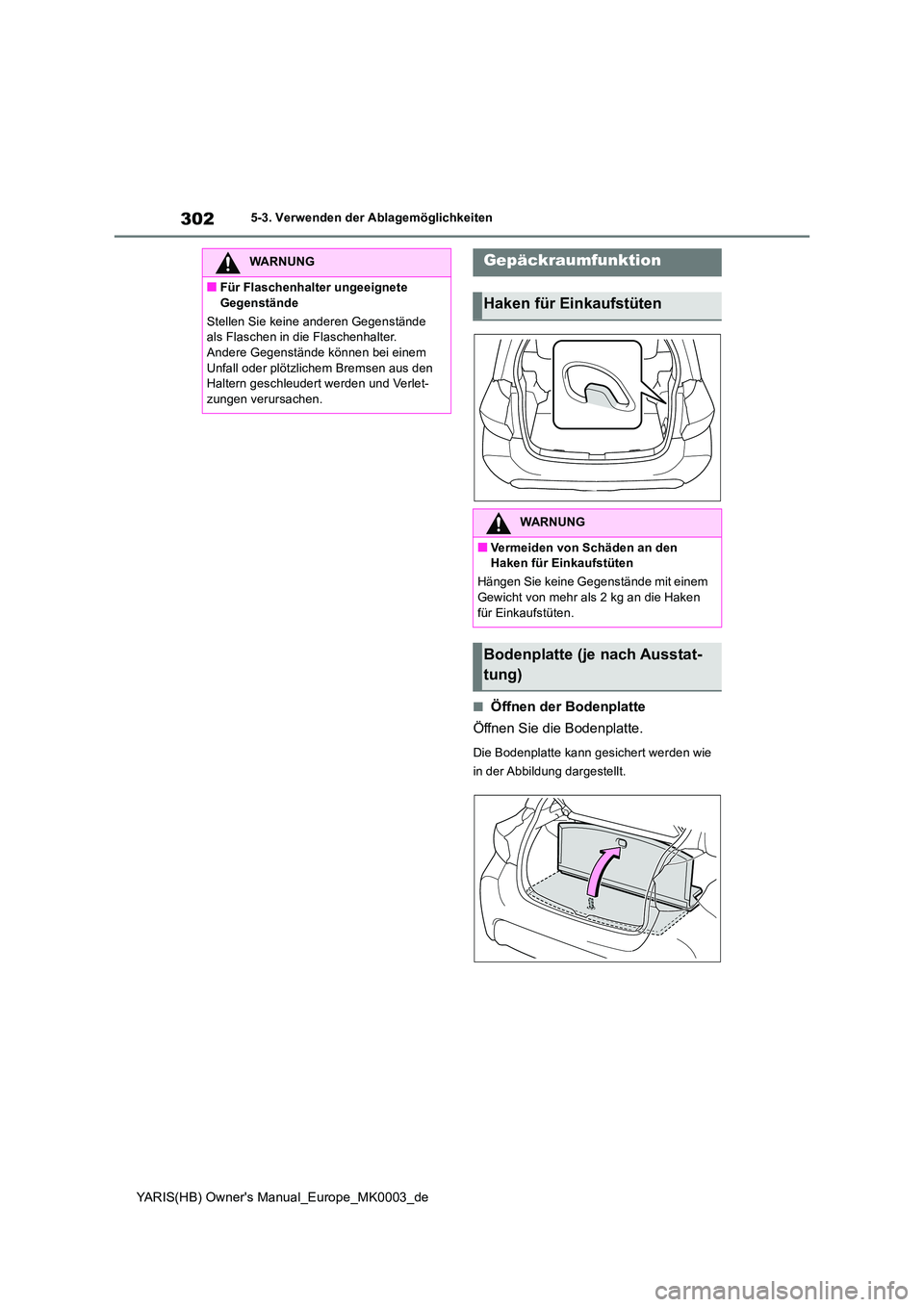

Page 302 of 584

302
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-3. Verwenden der Ablagemöglichkeiten
■Öffnen der Bodenplatte
Öffnen Sie die Bodenplatte.
Die Bodenplatte kann gesichert werden wie
in der Abbildung dargestellt.
WARNUNG
■Für Flaschenhalter ungeeignete
Gegenstände
Stellen Sie keine anderen Gegenstände als Flaschen in die Flaschenhalter.Andere Gegenstände können bei einem
Unfall oder plötzlichem Bremsen aus den Haltern geschleudert werden und Verlet-zungen verursachen.
Gepäckraumfunktion
Haken für Einkaufstüten
WARNUNG
■Vermeiden von Schäden an den Haken für Einkaufstüten
Hängen Sie keine Gegenstände mit einem
Gewicht von mehr als 2 kg an die Haken für Einkaufstüten.
Bodenplatte (je nach Ausstat-
tung)

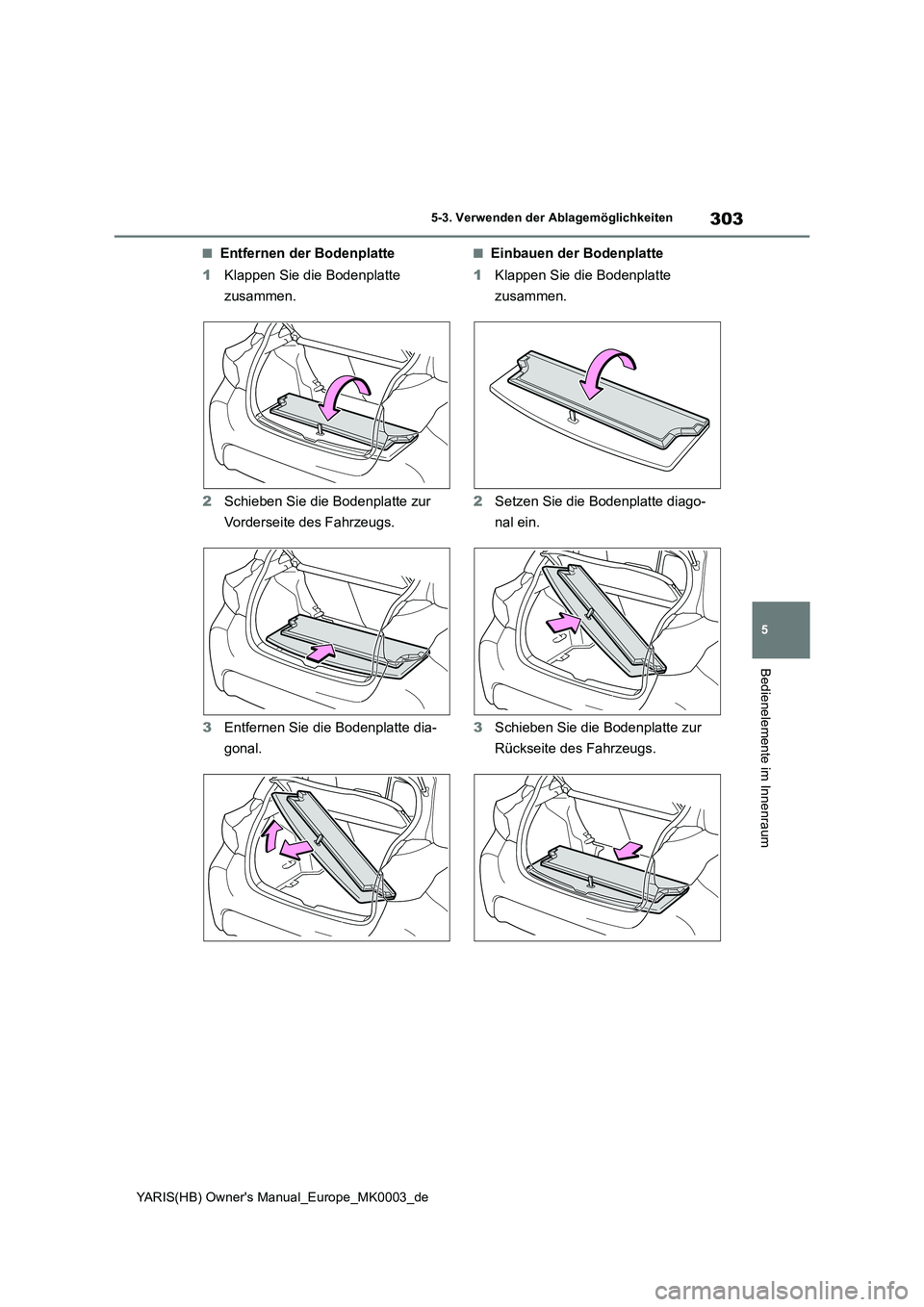

Page 303 of 584

303
5
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-3. Verwenden der Ablagemöglichkeiten
Bedienelemente im Innenraum
■Entfernen der Bodenplatte
1Klappen Sie die Bodenplatte
zusammen.
2Schieben Sie die Bodenplatte zur
Vorderseite des Fahrzeugs.
3Entfernen Sie die Bodenplatte dia-
gonal.■Einbauen der Bodenplatte
1Klappen Sie die Bodenplatte
zusammen.
2Setzen Sie die Bodenplatte diago-
nal ein.
3Schieben Sie die Bodenplatte zur
Rückseite des Fahrzeugs.

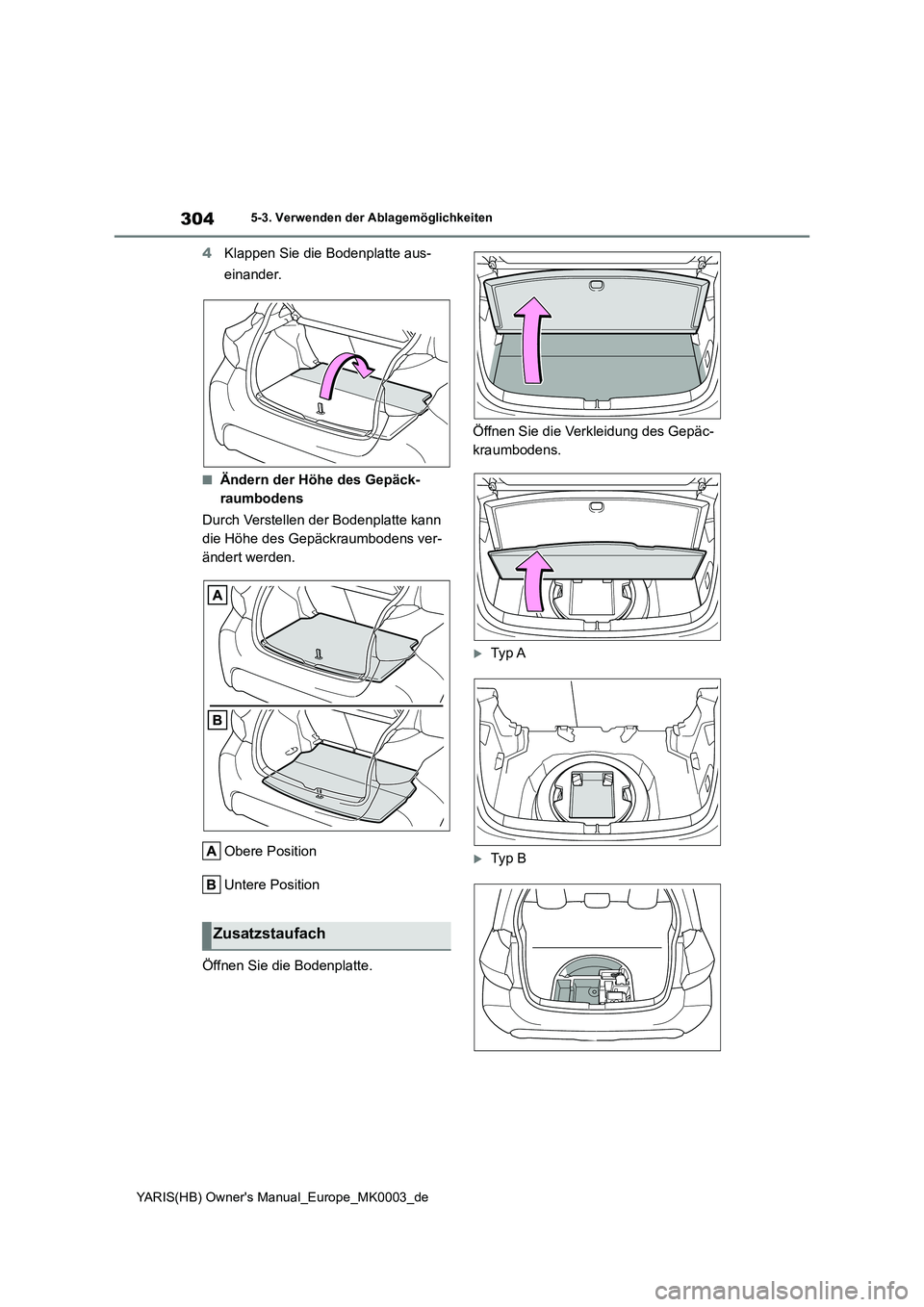

Page 304 of 584

304
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-3. Verwenden der Ablagemöglichkeiten
4Klappen Sie die Bodenplatte aus-
einander.
■Ändern der Höhe des Gepäck-
raumbodens
Durch Verstellen der Bodenplatte kann
die Höhe des Gepäckraumbodens ver-
ändert werden.
Obere Position
Untere Position
Öffnen Sie die Bodenplatte.
Öffnen Sie die Verkleidung des Gepäc-
kraumbodens.
Typ A
Typ B
Zusatzstaufach

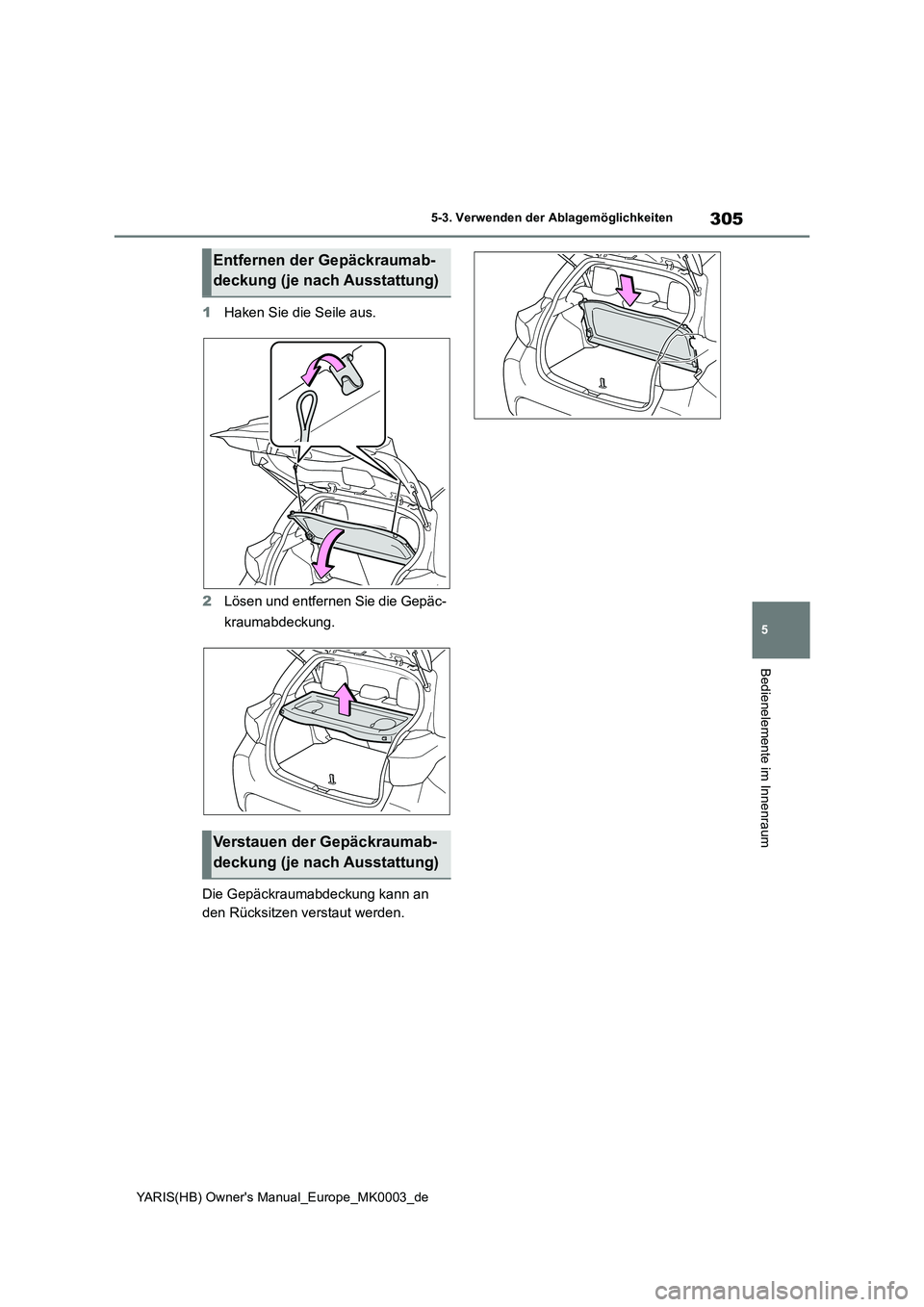

Page 305 of 584

305
5
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-3. Verwenden der Ablagemöglichkeiten
Bedienelemente im Innenraum
1Haken Sie die Seile aus.
2Lösen und entfernen Sie die Gepäc-
kraumabdeckung.
Die Gepäckraumabdeckung kann an
den Rücksitzen verstaut werden.
Entfernen der Gepäckraumab-
deckung (je nach Ausstattung)
Verstauen der Gepäckraumab-
deckung (je nach Ausstattung)

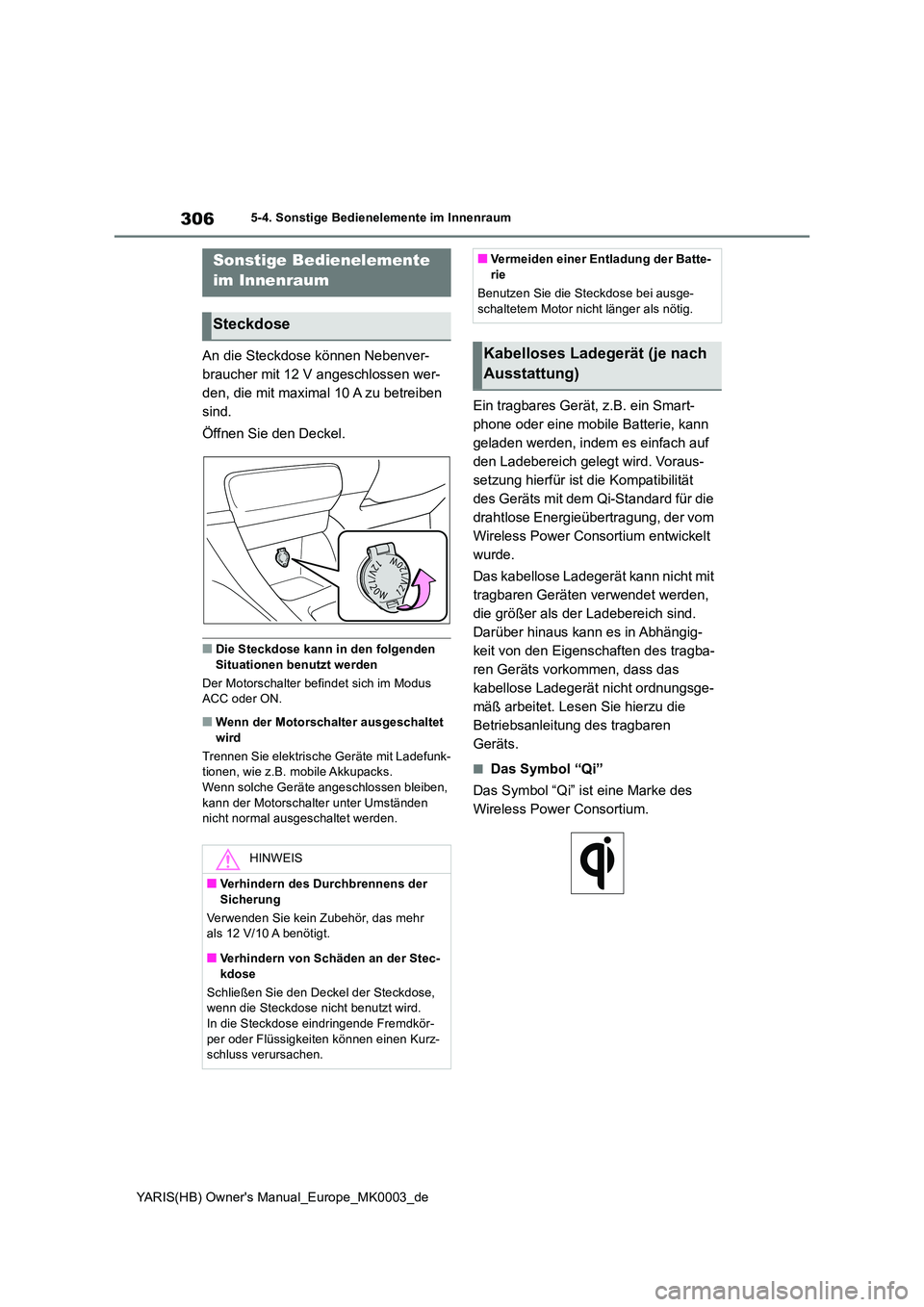

Page 306 of 584

306
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-4. Sonstige Bedienelemente im Innenraum
5-4.Sons tige Bediene leme nte im Innen rau m
An die Steckdose können Nebenver-
braucher mit 12 V angeschlossen wer-
den, die mit maximal 10 A zu betreiben
sind.
Öffnen Sie den Deckel.
■Die Steckdose kann in den folgenden Situationen benutzt werden
Der Motorschalter befindet sich im Modus ACC oder ON.
■Wenn der Motorschalter ausgeschaltet
wird
Trennen Sie elektrische Geräte mit Ladefunk- tionen, wie z.B. mobile Akkupacks.Wenn solche Geräte angeschlossen bleiben,
kann der Motorschalter unter Umständen nicht normal ausgeschaltet werden.
Ein tragbares Gerät, z.B. ein Smart-
phone oder eine mobile Batterie, kann
geladen werden, indem es einfach auf
den Ladebereich gelegt wird. Voraus-
setzung hierfür ist die Kompatibilität
des Geräts mit dem Qi-Standard für die
drahtlose Energieübertragung, der vom
Wireless Power Consortium entwickelt
wurde.
Das kabellose Ladegerät kann nicht mit
tragbaren Geräten verwendet werden,
die größer als der Ladebereich sind.
Darüber hinaus kann es in Abhängig-
keit von den Eigenschaften des tragba-
ren Geräts vorkommen, dass das
kabellose Ladegerät nicht ordnungsge-
mäß arbeitet. Lesen Sie hierzu die
Betriebsanleitung des tragbaren
Geräts.
■Das Symbol “Qi”
Das Symbol “Qi” ist eine Marke des
Wireless Power Consortium.
Sonstige Bedienelemente
im Innenraum
Steckdose
HINWEIS
■Verhindern des Durchbrennens der
Sicherung
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
■Verhindern von Schäden an der Stec-
kdose
Schließen Sie den Deckel der Steckdose, wenn die Steckdose nicht benutzt wird.In die Steckdose eindringende Fremdkör-
per oder Flüssigkeiten können einen Kurz- schluss verursachen.
■Vermeiden einer Entladung der Batte-rie
Benutzen Sie die Steckdose bei ausge-
schaltetem Motor nicht länger als nötig.
Kabelloses Ladegerät (je nach
Ausstattung)

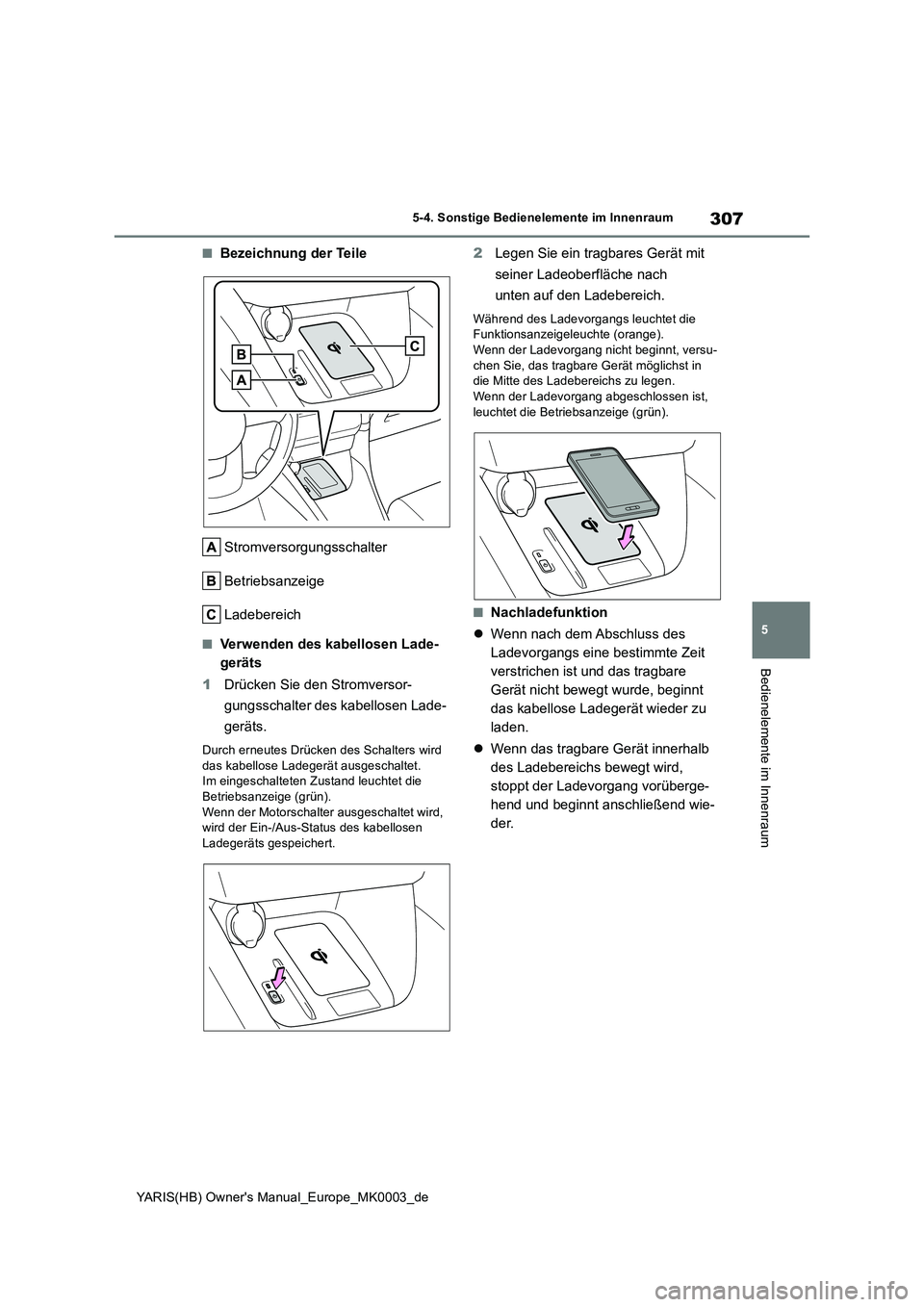

Page 307 of 584

307
5
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-4. Sonstige Bedienelemente im Innenraum
Bedienelemente im Innenraum
■Bezeichnung der Teile
Stromversorgungsschalter
Betriebsanzeige
Ladebereich
■Verwenden des kabellosen Lade-
geräts
1Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
Durch erneutes Drücken des Schalters wird
das kabellose Ladegerät ausgeschaltet.
Im eingeschalteten Zustand leuchtet die
Betriebsanzeige (grün).
Wenn der Motorschalter ausgeschaltet wird,
wird der Ein-/Aus-Status des kabellosen
Ladegeräts gespeichert.
2Legen Sie ein tragbares Gerät mit
seiner Ladeoberfläche nach
unten auf den Ladebereich.
Während des Ladevorgangs leuchtet die
Funktionsanzeigeleuchte (orange).
Wenn der Ladevorgang nicht beginnt, versu-
chen Sie, das tragbare Gerät möglichst in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebsanzeige (grün).
■Nachladefunktion
zWenn nach dem Abschluss des
Ladevorgangs eine bestimmte Zeit
verstrichen ist und das tragbare
Gerät nicht bewegt wurde, beginnt
das kabellose Ladegerät wieder zu
laden.
zWenn das tragbare Gerät innerhalb
des Ladebereichs bewegt wird,
stoppt der Ladevorgang vorüberge-
hend und beginnt anschließend wie-
der.

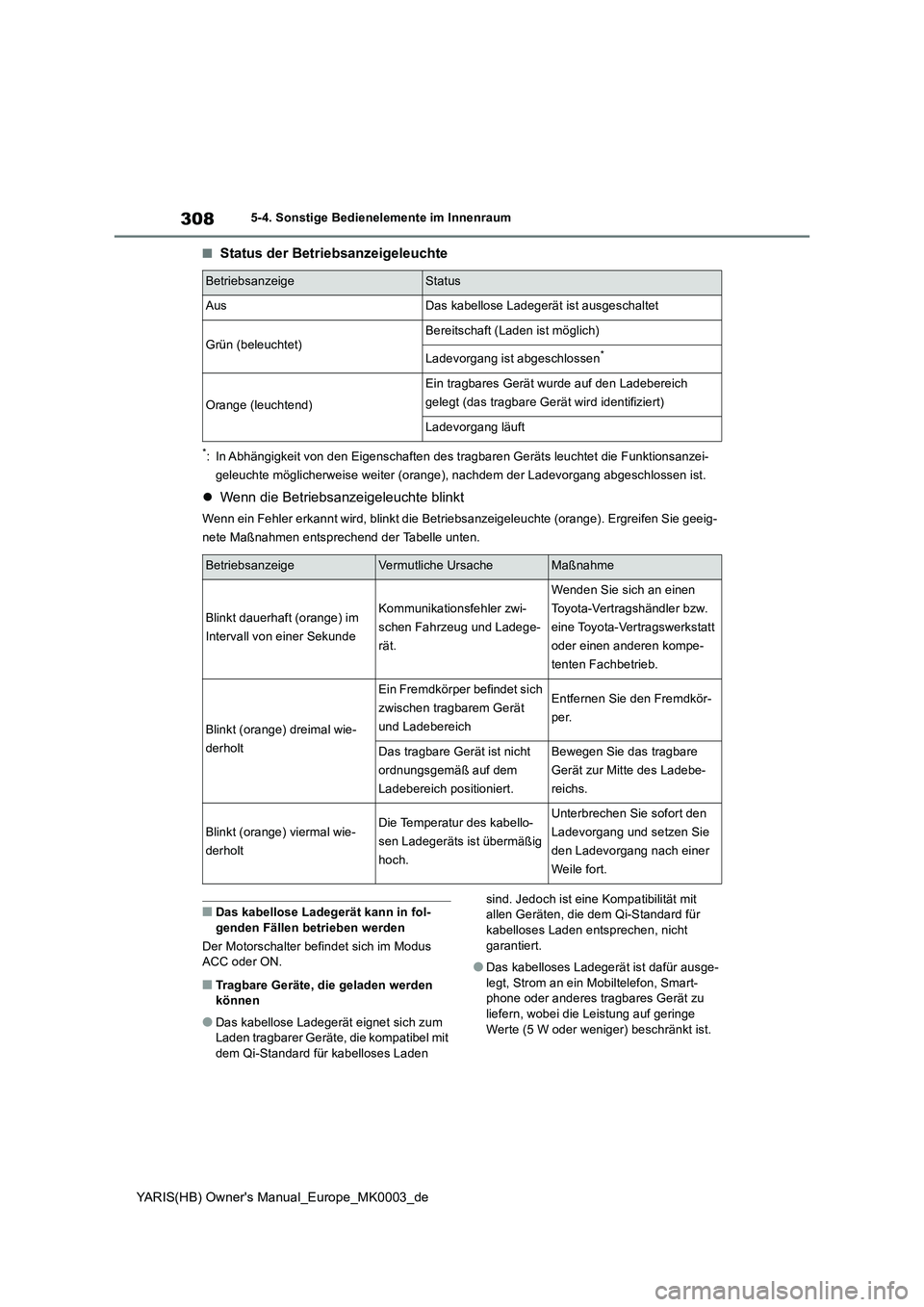

Page 308 of 584

308
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-4. Sonstige Bedienelemente im Innenraum
■Status der Betriebsanzeigeleuchte
*: In Abhängigkeit von den Eigenschaften des tragbaren Geräts leuchtet die Funktionsanzei-
geleuchte möglicherweise weiter (orange), nachdem der Ladevorgang abgeschlossen ist.
zWenn die Betriebsanzeigeleuchte blinkt
Wenn ein Fehler erkannt wird, blinkt die Betriebsanzeigeleuchte (orange). Ergreifen Sie geeig-
nete Maßnahmen entsprechend der Tabelle unten.
■Das kabellose Ladegerät kann in fol-
genden Fällen betrieben werden
Der Motorschalter befindet sich im Modus
ACC oder ON.
■Tragbare Geräte, die geladen werden
können
●Das kabellose Ladegerät eignet sich zum
Laden tragbarer Geräte, die kompatibel mit
dem Qi-Standard für kabelloses Laden sind. Jedoch ist eine Kompatibilität mit
allen Geräten, die dem Qi-Standard für
kabelloses Laden entsprechen, nicht
garantiert.
●Das kabelloses Ladegerät ist dafür ausge-
legt, Strom an ein Mobiltelefon, Smart-
phone oder anderes tragbares Gerät zu
liefern, wobei die Leistung auf geringe
Werte (5 W oder weniger) beschränkt ist.
BetriebsanzeigeStatus
AusDas kabellose Ladegerät ist ausgeschaltet
Grün (beleuchtet)Bereitschaft (Laden ist möglich)
Ladevorgang ist abgeschlossen*
Orange (leuchtend)
Ein tragbares Gerät wurde auf den Ladebereich
gelegt (das tragbare Gerät wird identifiziert)
Ladevorgang läuft
BetriebsanzeigeVermutliche UrsacheMaßnahme
Blinkt dauerhaft (orange) im
Intervall von einer SekundeKommunikationsfehler zwi-
schen Fahrzeug und Ladege-
rät.
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt
oder einen anderen kompe-
tenten Fachbetrieb.
Blinkt (orange) dreimal wie-
derholt
Ein Fremdkörper befindet sich
zwischen tragbarem Gerät
und LadebereichEntfernen Sie den Fremdkör-
per.
Das tragbare Gerät ist nicht
ordnungsgemäß auf dem
Ladebereich positioniert.Bewegen Sie das tragbare
Gerät zur Mitte des Ladebe-
reichs.
Blinkt (orange) viermal wie-
derholtDie Temperatur des kabello-
sen Ladegeräts ist übermäßig
hoch.Unterbrechen Sie sofort den
Ladevorgang und setzen Sie
den Ladevorgang nach einer
Weile fort.

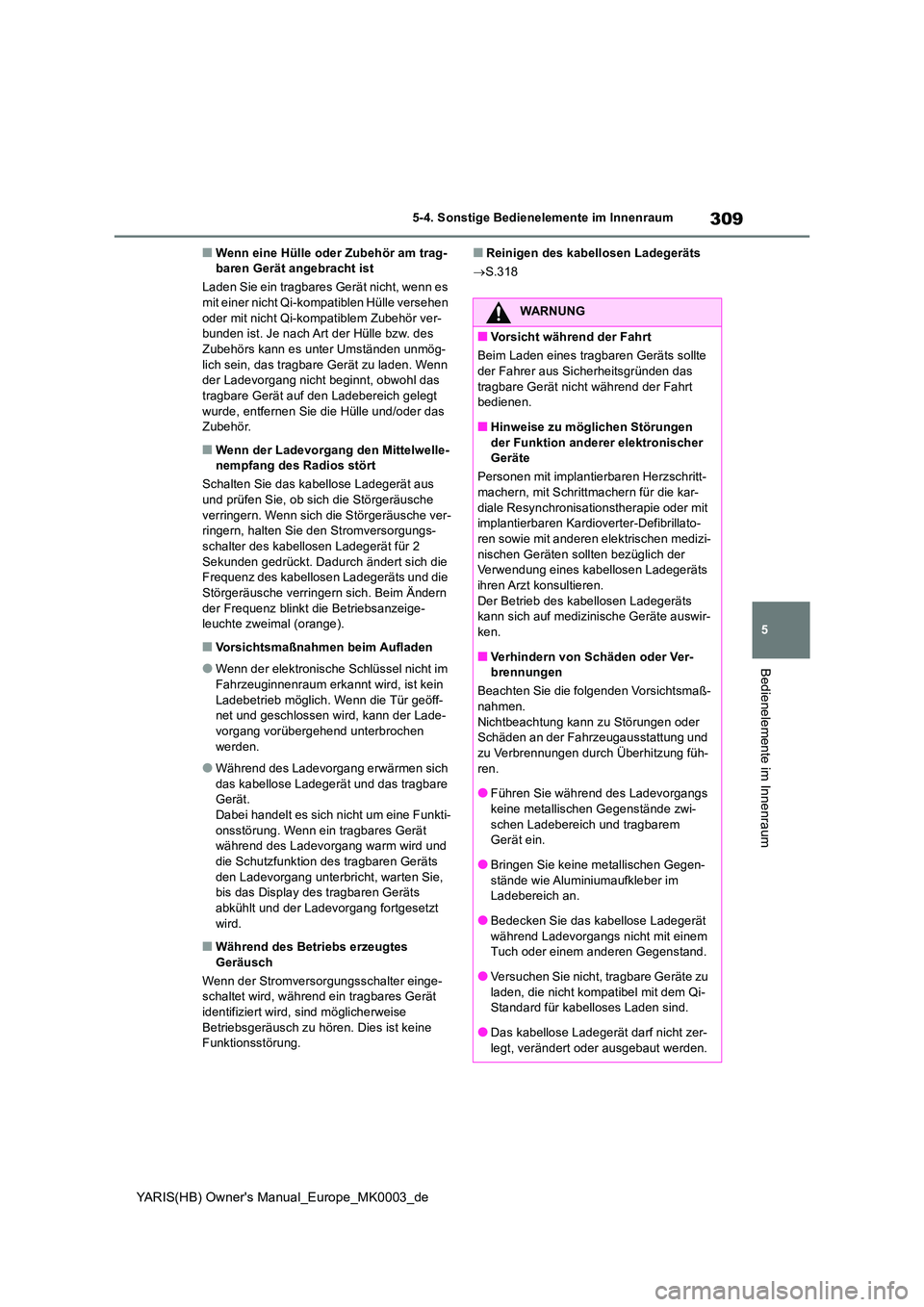

Page 309 of 584

309
5
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-4. Sonstige Bedienelemente im Innenraum
Bedienelemente im Innenraum
■Wenn eine Hülle oder Zubehör am trag- baren Gerät angebracht ist
Laden Sie ein tragbares Gerät nicht, wenn es mit einer nicht Qi-kompatiblen Hülle versehen
oder mit nicht Qi-kompatiblem Zubehör ver- bunden ist. Je nach Art der Hülle bzw. des Zubehörs kann es unter Umständen unmög-
lich sein, das tragbare Gerät zu laden. Wenn der Ladevorgang nicht beginnt, obwohl das tragbare Gerät auf den Ladebereich gelegt
wurde, entfernen Sie die Hülle und/oder das Zubehör.
■Wenn der Ladevorgang den Mittelwelle-nempfang des Radios stört
Schalten Sie das kabellose Ladegerät aus
und prüfen Sie, ob sich die Störgeräusche verringern. Wenn sich die Störgeräusche ver-ringern, halten Sie den Stromversorgungs-
schalter des kabellosen Ladegerät für 2 Sekunden gedrückt. Dadurch ändert sich die Frequenz des kabellosen Ladegeräts und die
Störgeräusche verringern sich. Beim Ändern der Frequenz blinkt die Betriebsanzeige-leuchte zweimal (orange).
■Vorsichtsmaßnahmen beim Aufladen
●Wenn der elektronische Schlüssel nicht im Fahrzeuginnenraum erkannt wird, ist kein
Ladebetrieb möglich. Wenn die Tür geöff- net und geschlossen wird, kann der Lade-vorgang vorübergehend unterbrochen
werden.
●Während des Ladevorgang erwärmen sich
das kabellose Ladegerät und das tragbare Gerät.Dabei handelt es sich nicht um eine Funkti-
onsstörung. Wenn ein tragbares Gerät während des Ladevorgang warm wird und die Schutzfunktion des tragbaren Geräts
den Ladevorgang unterbricht, warten Sie, bis das Display des tragbaren Geräts abkühlt und der Ladevorgang fortgesetzt
wird.
■Während des Betriebs erzeugtes Geräusch
Wenn der Stromversorgungsschalter einge- schaltet wird, während ein tragbares Gerät
identifiziert wird, sind möglicherweise Betriebsgeräusch zu hören. Dies ist keine Funktionsstörung.
■Reinigen des kabellosen Ladegeräts
→ S.318
WARNUNG
■Vorsicht während der Fahrt
Beim Laden eines tragbaren Geräts sollte der Fahrer aus Sicherheitsgründen das
tragbare Gerät nicht während der Fahrt bedienen.
■Hinweise zu möglichen Störungen
der Funktion anderer elektronischer Geräte
Personen mit implantierbaren Herzschritt- machern, mit Schrittmachern für die kar-
diale Resynchronisationstherapie oder mit implantierbaren Kardioverter-Defibrillato-ren sowie mit anderen elektrischen medizi-
nischen Geräten sollten bezüglich der Verwendung eines kabellosen Ladegeräts ihren Arzt konsultieren.
Der Betrieb des kabellosen Ladegeräts kann sich auf medizinische Geräte auswir-ken.
■Verhindern von Schäden oder Ver-brennungen
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Nichtbeachtung kann zu Störungen oder Schäden an der Fahrzeugausstattung und
zu Verbrennungen durch Überhitzung füh- ren.
●Führen Sie während des Ladevorgangs
keine metallischen Gegenstände zwi- schen Ladebereich und tragbarem Gerät ein.
●Bringen Sie keine metallischen Gegen-stände wie Aluminiumaufkleber im Ladebereich an.
●Bedecken Sie das kabellose Ladegerät während Ladevorgangs nicht mit einem Tuch oder einem anderen Gegenstand.
●Versuchen Sie nicht, tragbare Geräte zu laden, die nicht kompatibel mit dem Qi-Standard für kabelloses Laden sind.
●Das kabellose Ladegerät darf nicht zer-legt, verändert oder ausgebaut werden.

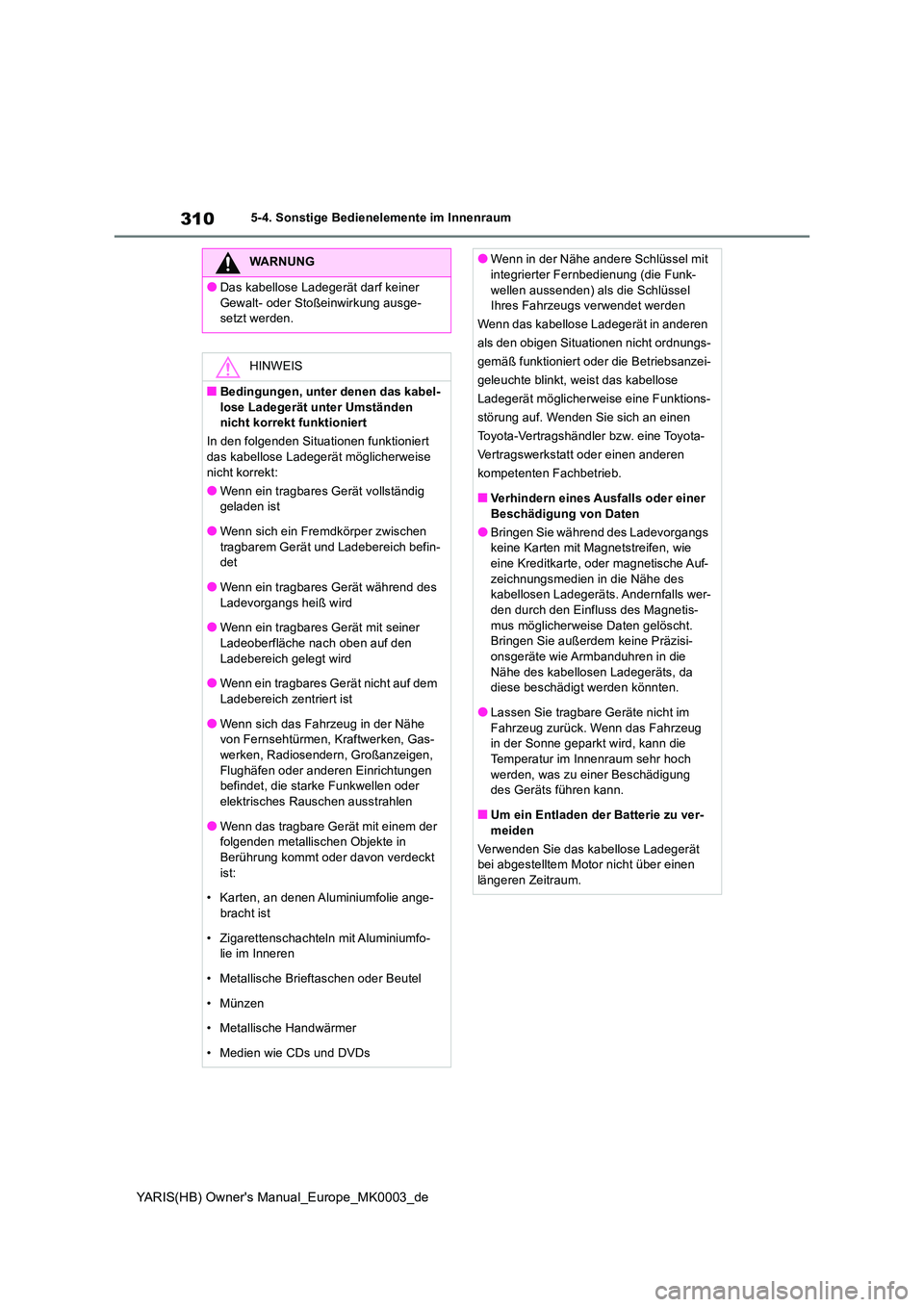

Page 310 of 584

310
YARIS(HB) Owner's Manual_Europe_MK0003_de
5-4. Sonstige Bedienelemente im Innenraum
WARNUNG
●Das kabellose Ladegerät darf keiner
Gewalt- oder Stoßeinwirkung ausge- setzt werden.
HINWEIS
■Bedingungen, unter denen das kabel-
lose Ladegerät unter Umständen nicht korrekt funktioniert
In den folgenden Situationen funktioniert das kabellose Ladegerät möglicherweise
nicht korrekt:
●Wenn ein tragbares Gerät vollständig geladen ist
●Wenn sich ein Fremdkörper zwischen
tragbarem Gerät und Ladebereich befin- det
●Wenn ein tragbares Gerät während des
Ladevorgangs heiß wird
●Wenn ein tragbares Gerät mit seiner Ladeoberfläche nach oben auf den
Ladebereich gelegt wird
●Wenn ein tragbares Gerät nicht auf dem Ladebereich zentriert ist
●Wenn sich das Fahrzeug in der Nähe von Fernsehtürmen, Kraftwerken, Gas-werken, Radiosendern, Großanzeigen,
Flughäfen oder anderen Einrichtungen befindet, die starke Funkwellen oder elektrisches Rauschen ausstrahlen
●Wenn das tragbare Gerät mit einem der folgenden metallischen Objekte in Berührung kommt oder davon verdeckt
ist:
• Karten, an denen Aluminiumfolie ange- bracht ist
• Zigarettenschachteln mit Aluminiumfo- lie im Inneren
• Metallische Brieftaschen oder Beutel
• Münzen
• Metallische Handwärmer
• Medien wie CDs und DVDs
●Wenn in der Nähe andere Schlüssel mit integrierter Fernbedienung (die Funk-
wellen aussenden) als die Schlüssel Ihres Fahrzeugs verwendet werden
Wenn das kabellose Ladegerät in anderen
als den obigen Situationen nicht ordnungs-
gemäß funktioniert oder die Betriebsanzei-
geleuchte blinkt, weist das kabellose
Ladegerät möglicherweise eine Funktions-
störung auf. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
■Verhindern eines Ausfalls oder einer
Beschädigung von Daten
●Bringen Sie während des Ladevorgangs keine Karten mit Magnetstreifen, wie eine Kreditkarte, oder magnetische Auf-
zeichnungsmedien in die Nähe des kabellosen Ladegeräts. Andernfalls wer-den durch den Einfluss des Magnetis-
mus möglicherweise Daten gelöscht. Bringen Sie außerdem keine Präzisi-onsgeräte wie Armbanduhren in die
Nähe des kabellosen Ladegeräts, da diese beschädigt werden könnten.
●Lassen Sie tragbare Geräte nicht im
Fahrzeug zurück. Wenn das Fahrzeug in der Sonne geparkt wird, kann die Temperatur im I nnenraum sehr hoch
werden, was zu einer Beschädigung des Geräts führen kann.
■Um ein Entladen der Batterie zu ver-
meiden
Verwenden Sie das kabellose Ladegerät bei abgestelltem Motor nicht über einen längeren Zeitraum.
