TOYOTA YARIS HATCHBACK 2020 Kezelési útmutató (in Hungarian)

5

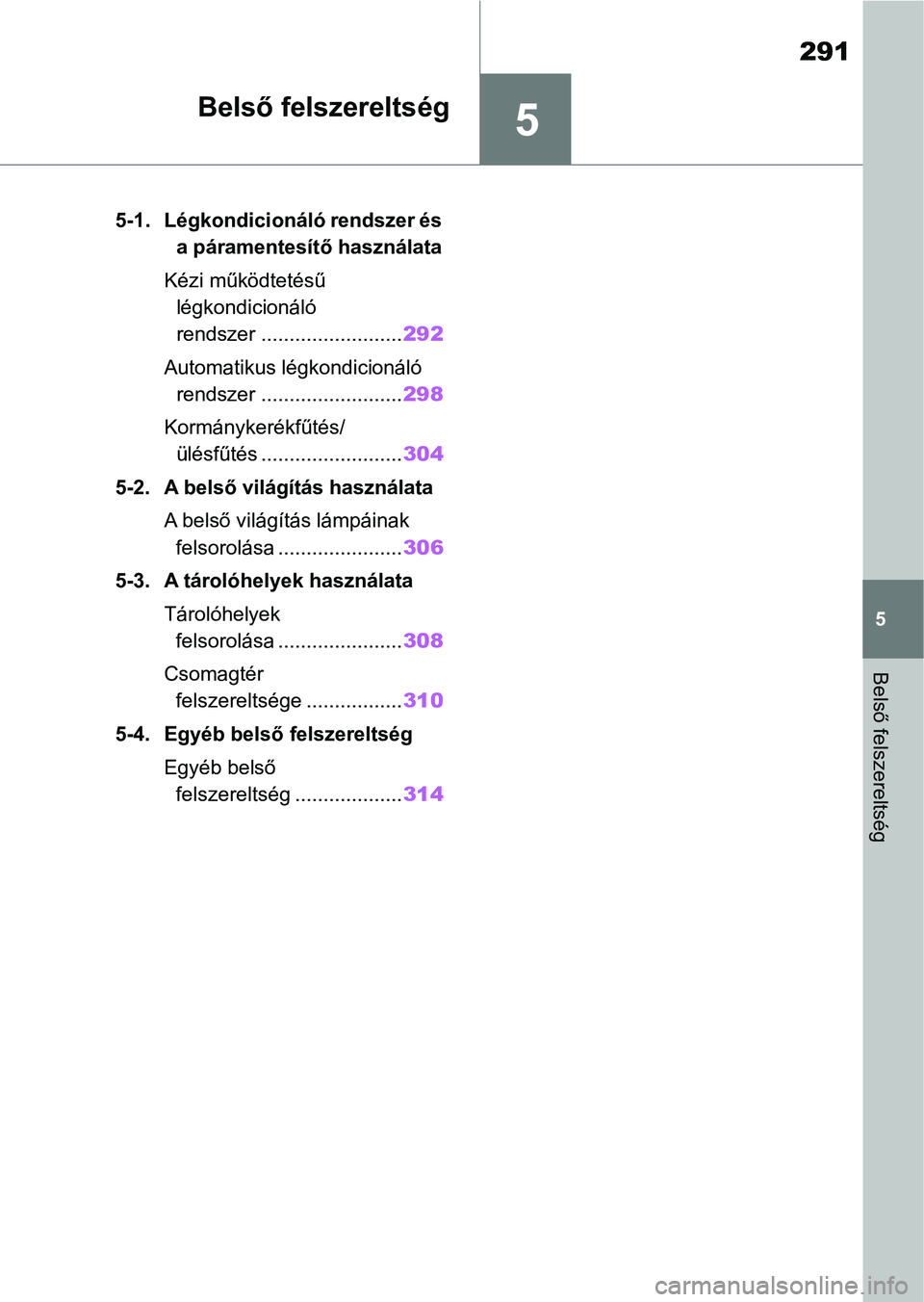

291
5
Belső felszereltség
Belső felszereltség
5-1. Légkondicionáló rendszer és a páramentesítő használata
Kézi működtetésű légkondicionáló
rendszer ......................... 292
Automatikus légkondicionáló rendszer ......................... 298
Kormánykerékfűtés/ ülésfűtés ......................... 304
5-2. A belső világítás használata A belső világítás lámpáinak felsorolása ...................... 306
5-3. A tárolóhelyek használata Tárolóhelyek felsorolása ...................... 308
Csomagtér felszereltsége ................. 310
5-4. Egyéb belső felszereltség Egyéb belső felszereltség ................... 314

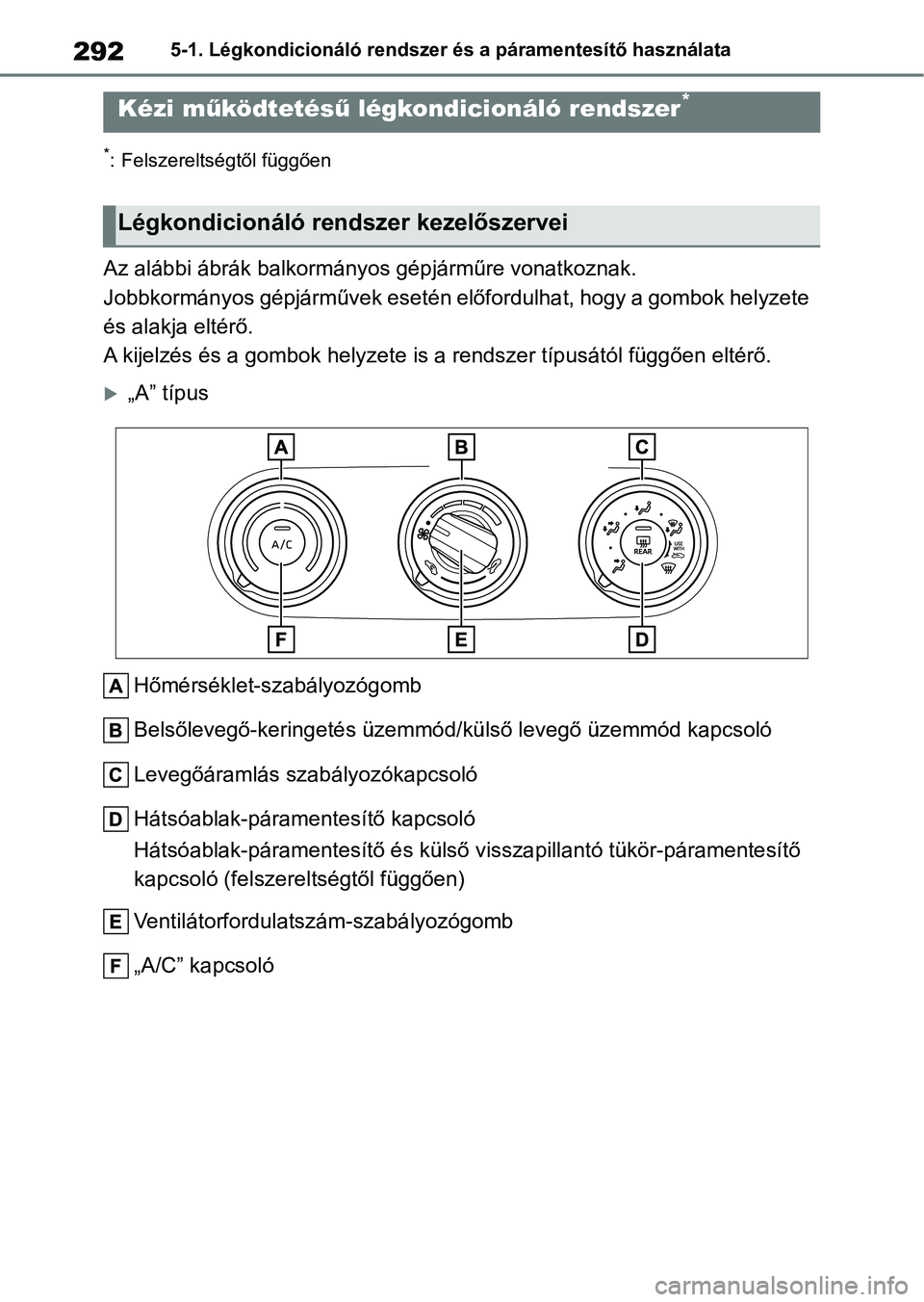

2925-1. Légkondicionáló rendszer és a páramentesítő használata
5-1.Légkondicionáló rendszer és a páramentesítő használata
*: Felszereltségtől függően
Az alábbi ábrák balkormányos gépjárműre vonatkoznak.
Jobbkormányos gépjárművek esetén előfordulhat, hogy a gombok helyzete
és alakja eltérő.
A kijelzés és a gombok helyzete is a rendszer típusától függően eltérő.
„A” típus
Hőmérséklet-szabályozógomb
Belsőlevegő-keringetés üzemmód/ külső levegő üzemmód kapcsoló
Levegőáramlás szabályozókapcsoló
Hátsóablak-páramentesítő kapcsoló
Hátsóablak-páram entesítő és külső vissz apillantó tükör-párament esítő
kapcsoló (felszereltségtől függően)
Ventilátorfordulatszám-szabályozógomb
„A/C” kapcsoló
Kézi m űködtetés ű légkondicionáló rendszer*
Légkondicionáló rendszer kezelőszervei

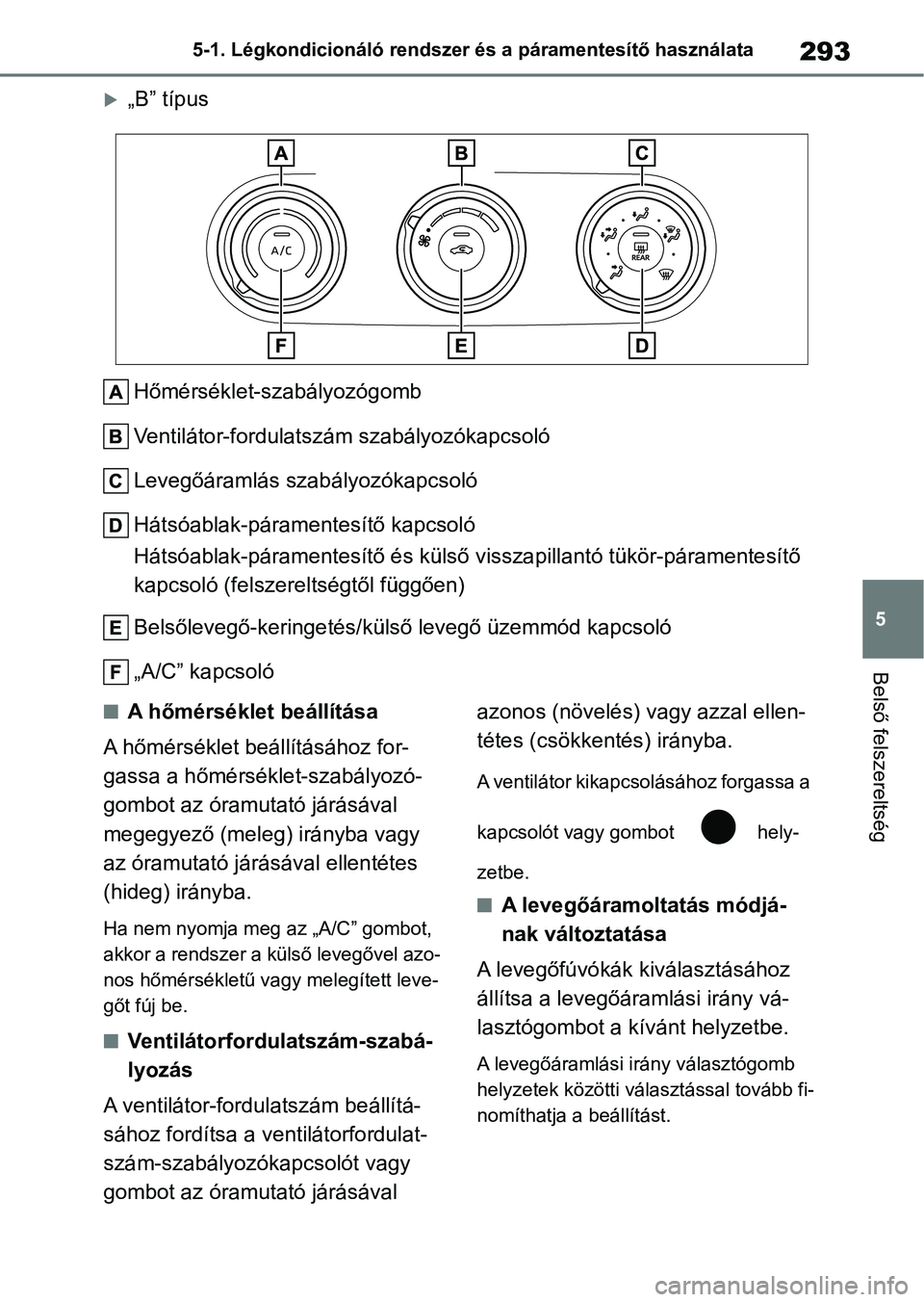

293
5
5-1. Légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség
„B” típus
Hőmérséklet-szabályozógomb
Ventilátor-fordulatszám szabályozókapcsoló
Levegőáramlás szabályozókapcsoló
Hátsóablak-páramentesítő kapcsoló
Hátsóablak-páram entesítő és külső vissz apillantó tükör-párament esítő
kapcsoló (felszereltségtől függően)
Belsőlevegő-keringetés/külső levegő üzemmód kapcsoló
„A/C” kapcsoló
nA hőmérséklet beállítása
A hőmérséklet beállításához for-
gassa a hőmérséklet-szabályozó-
gombot az óramutató járásával
megegyező (meleg) irányba vagy
az óramutató járásával ellentétes
(hideg) irányba.
Ha nem nyomja meg az „A/C” gombot,
akkor a rendszer a külső levegővel azo-
nos hőmérsékletű vagy melegített leve-
gőt fúj be.
nVentilátorfordulatszám-szabá-
lyozás
A ventilátor-fordulatszám beállítá-
sához fordítsa a ventilátorfordulat-
szám-szabályozókapcsolót vagy
gombot az óramutató járásával azonos (növelés) vagy azzal ellen-
tétes (csökkentés) irányba.
A ventilátor kikapcsolásához forgassa a
kapcsolót vagy gombot hely-
zetbe.
nA levegőáramoltatás módjá-
nak változtatása
A levegőfúvókák kiválasztásához
állítsa a levegőáramlási irány vá-
lasztógombot a kívánt helyzetbe.
A levegőáramlási irány választógomb
helyzetek közötti vá lasztással tovább fi-
nomíthatja a beállítást.

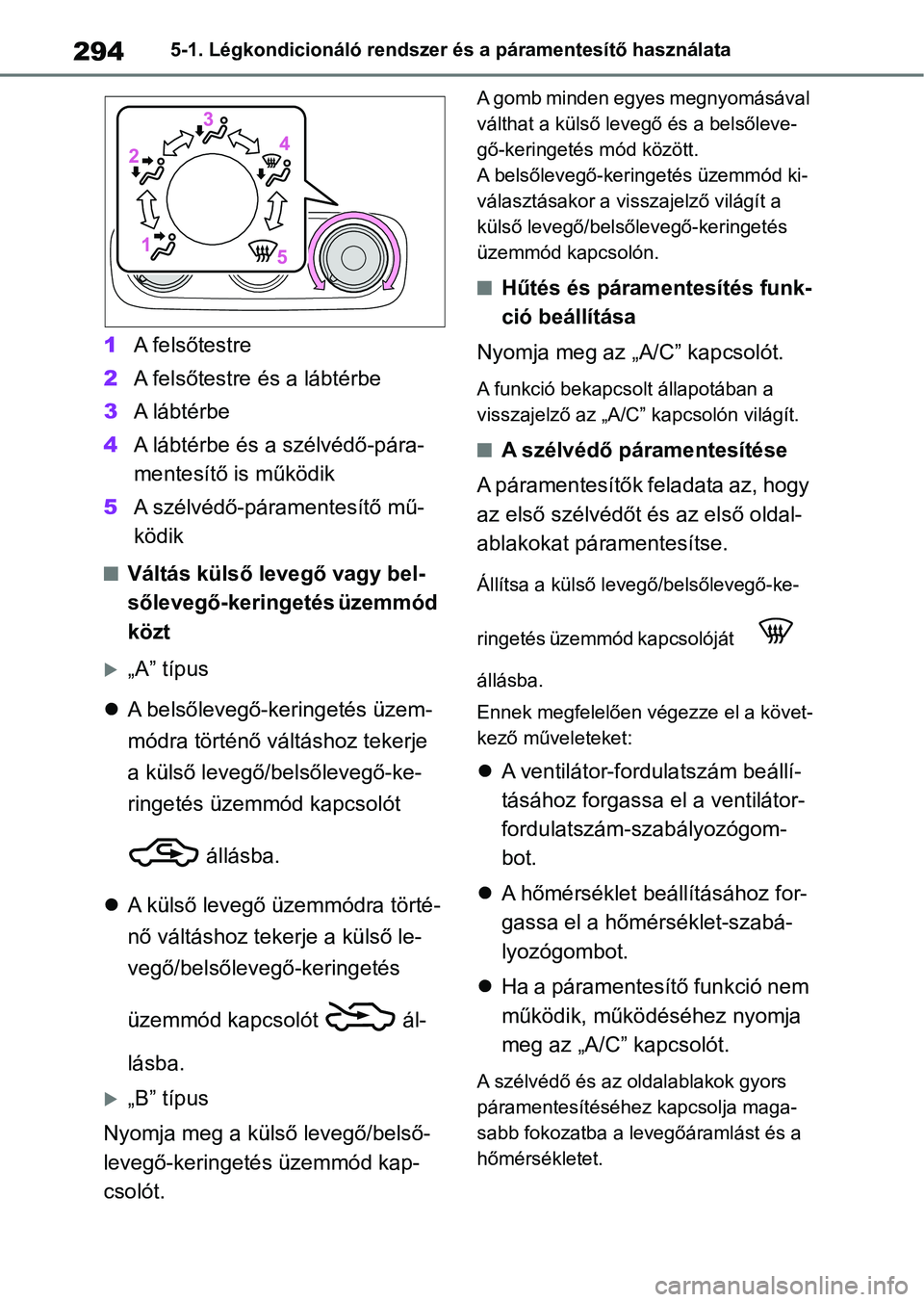

2945-1. Légkondicionáló rendszer és a páramentesítő használata
1A felsőtestre
2 A felsőtestre és a lábtérbe
3 A lábtérbe
4 A lábtérbe és a szélvédő-pára-
mentesítő is működik
5 A szélvédő-páramentesítő mű-
ködik
nVáltás külső levegő vagy bel-
sőlevegő-keringetés üzemmód
közt
„A” típus
 A belsőlevegő-keringetés üzem-
módra történő váltáshoz tekerje
a külső levegő/belsőlevegő-ke-
ringetés üzemmód kapcsolót
állásba.
 A külső levegő üzemmódra törté-
nő váltáshoz tekerje a külső le-
vegő/belsőlevegő-keringetés
üzemmód kapcsolót ál-
lásba.
„B” típus
Nyomja meg a külső levegő/belső-
levegő-keringetés üzemmód kap-
csolót.
A gomb minden egyes megnyomásával
válthat a külső levegő és a belsőleve-
gő-keringetés mód között.
A belsőlevegő-keringetés üzemmód ki-
választásakor a visszajelző világít a
külső levegő/belsőlevegő-keringetés
üzemmód kapcsolón.
nHűtés és páramentesítés funk-
ció beállítása
Nyomja meg az „A /C” kapcsolót.
A funkció bekapcsolt állapotában a
visszajelző az „A/C” kapcsolón világít.
nA szélvédő páramentesítése
A páramentesítők feladata az, hogy
az első szélvédőt és az első oldal-
ablakokat páramentesítse.
Állítsa a külső le vegő/belsőlevegő-ke-
ringetés üzemmód kapcsolóját
állásba.
Ennek megfelelően végezze el a követ-
kező műveleteket:
 A ventilátor-fordulatszám beállí-
tásához forgassa el a ventilátor-
fordulatszám-szabályozógom-
bot.
 A hőmérséklet beállításához for-
gassa el a hőmérséklet-szabá-
lyozógombot.
 Ha a páramentesítő funkció nem
működik, működéséhez nyomja
meg az „A/C” kapcsolót.
A szélvédő és az oldalablakok gyors
páramentesítéséhez kapcsolja maga-
sabb fokozatba a levegőáramlást és a
hőmérsékletet.

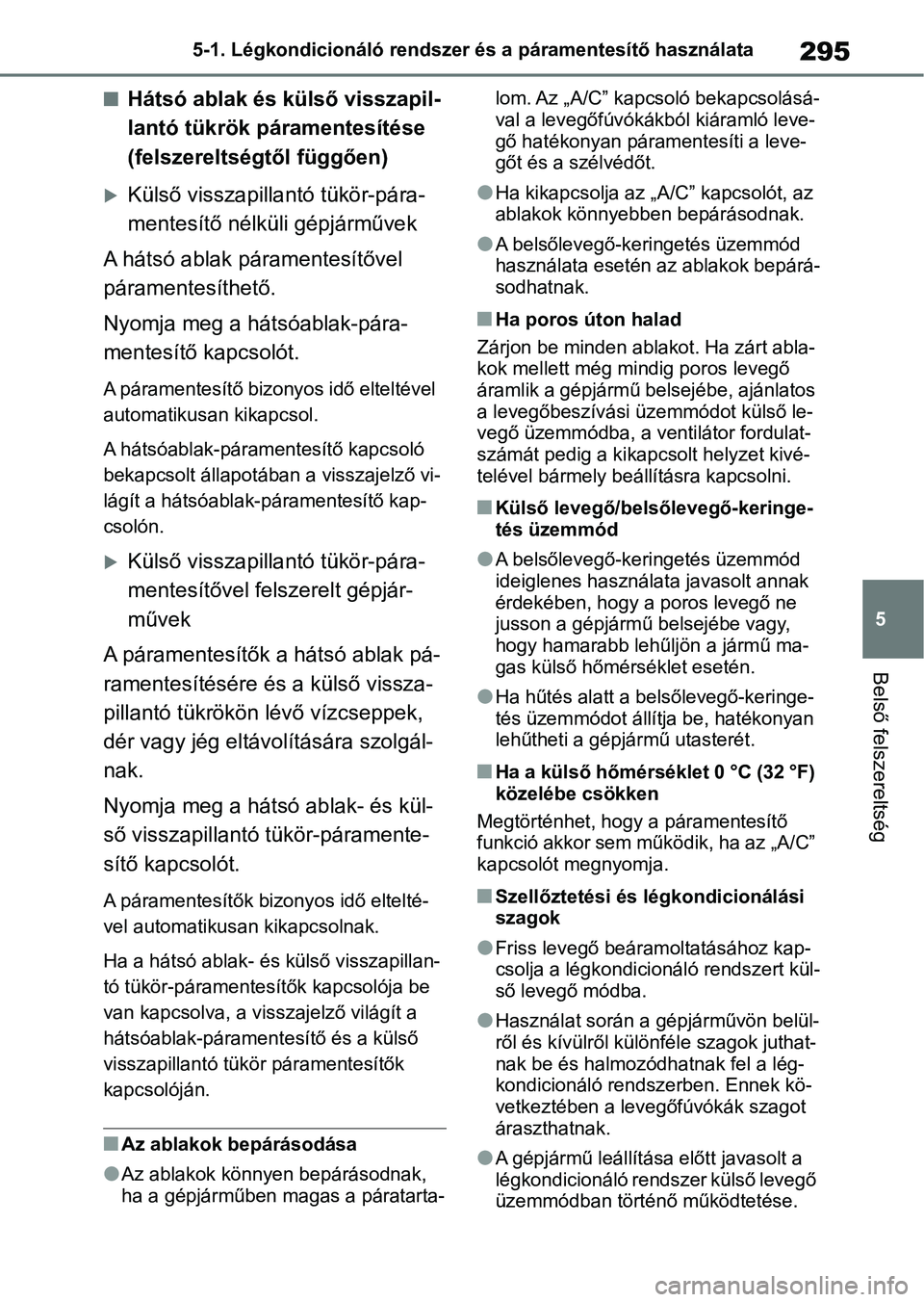

295
5
5-1. Légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség
nHátsó ablak és külső visszapil-
lantó tükrök páramentesítése
(felszereltségtől függően)
Külső visszapillantó tükör-pára-
mentesítő nélküli gépjárművek
A hátsó ablak páramentesítővel
páramentesíthető.
Nyomja meg a hátsóablak-pára-
mentesítő kapcsolót.
A páramentesítő bizonyos idő elteltével
automatikusa n kikapcsol.
A hátsóablak-páramentesítő kapcsoló
bekapcsolt állapotában a visszajelző vi-
lágít a hátsóablak-páramentesítő kap-
csolón.
Külső visszapillantó tükör-pára-
mentesítővel fels zerelt gépjár-
művek
A páramentesítők a hátsó ablak pá-
ramentesítésére és a külső vissza-
pillantó tükrökön lévő vízcseppek,
dér vagy jég eltávolítására szolgál-
nak.
Nyomja meg a hátsó ablak- és kül-
ső visszapillantó tükör-páramente-
sítő kapcsolót.
A páramentesítők bizonyos idő eltelté-
vel automatikusan kikapcsolnak.
Ha a hátsó ablak- és külső visszapillan-
tó tükör-páramentesí tők kapcsolója be
van kapcsolva, a visszajelző világít a
hátsóablak-páramentesítő és a külső
visszapillant ó tükör páramentesítők
kapcsolóján.
nAz ablakok bepárásodása
lAz ablakok könnyen bepárásodnak,
ha a gépjárműben magas a páratarta- lom. Az „A/C” kapcsoló bekapcsolásá-
val a levegőfúvókák
ból kiáramló leve-
gő hatékonyan páramentesíti a leve-
gőt és a szélvédőt.
lHa kikapcsolja az „A/C” kapcsolót, az
ablakok könnyebben bepárásodnak.
lA belsőlevegő-keringetés üzemmód
használata esetén az ablakok bepárá-
sodhatnak.
nHa poros úton halad
Zárjon be minden ablakot. Ha zárt abla-
kok mellett még mi ndig poros levegő
áramlik a gépjármű belsejébe, ajánlatos
a levegőbeszívási üzemmódot külső le-
vegő üzemmódba, a ventilátor fordulat-
számát pedig a kikapcsolt helyzet kivé-
telével bármely beállításra kapcsolni.
nKülső levegő/belsőlevegő-keringe-
tés üzemmód
lA belsőlevegő-keringetés üzemmód
ideiglenes használata javasolt annak
érdekében, hogy a poros levegő ne
jusson a gépjármű belsejébe vagy,
hogy hamarabb lehűljön a jármű ma-
gas külső hőmérséklet esetén.
lHa hűtés alatt a belsőlevegő-keringe-
tés üzemmódot állítja be, hatékonyan
lehűtheti a gépjármű utasterét.
nHa a külső hőmérséklet 0 °C (32 °F)
közelébe csökken
Megtörténhet, hogy a páramentesítő
funkció akkor sem működik, ha az „A/C”
kapcsolót megnyomja.
nSzellőztetési és légkondicionálási
szagok
lFriss levegő beáramoltatásához kap-
csolja a légkondicionáló rendszert kül-
ső levegő módba.
lHasználat során a gépjárművön belül-
ről és kívülről külö nféle szagok juthat-
nak be és halmozódhatnak fel a lég-
kondicionáló rendszerben. Ennek kö-
vetkeztében a levegőfúvókák szagot
áraszthatnak.
lA gépjármű leállítása előtt javasolt a
légkondicionáló rendszer külső levegő
üzemmódban történő működtetése.

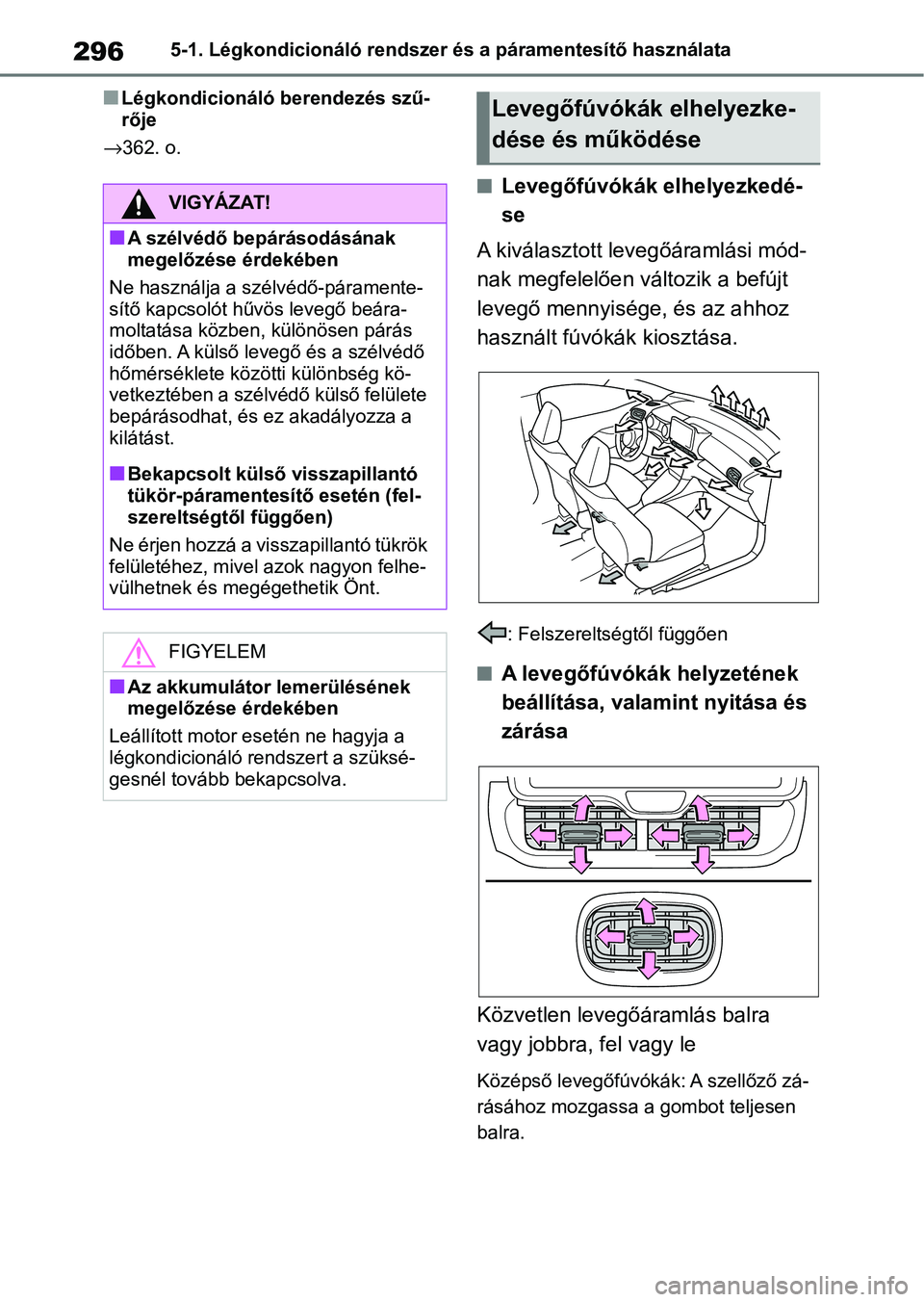

2965-1. Légkondicionáló rendszer és a páramentesítő használata
nLégkondicionáló berendezés szű-
rője
→362. o.
nLevegőfúvókák elhelyezkedé-
se
A kiválasztott levegőáramlási mód-
nak megfelelően változik a befújt
levegő mennyisége, és az ahhoz
használt fúvókák kiosztása.
: Felszereltségtől függően
nA levegőfúvókák helyzetének
beállítása, valamint nyitása és
zárása
Közvetlen levegőáramlás balra
vagy jobbra, fel vagy le
Középső levegőfúvó kák: A szellőző zá-
rásához mozgassa a gombot teljesen
balra.
VIGYÁZAT!
nA szélvédő bepárásodásának
megelőzése érdekében
Ne használja a szélvédő-páramente-
sítő kapcsolót hű vös levegő beára-
moltatása közben, különösen párás
időben. A külső levegő és a szélvédő
hőmérséklete közötti különbség kö-
vetkeztében a szélvédő külső felülete
bepárásodhat, és ez akadályozza a
kilátást.
nBekapcsolt külső visszapillantó
tükör-páramentesítő esetén (fel-
szereltségtől függően)
Ne érjen hozzá a visszapillantó tükrök
felületéhez, mivel azok nagyon felhe-
vülhetnek és megégethetik Önt.
FIGYELEM
nAz akkumulátor lemerülésének
megelőzése érdekében
Leállított motor esetén ne hagyja a
légkondicionáló rendszert a szüksé-
gesnél tovább bekapcsolva.
Levegőfúvókák elhelyezke-
dése és működése

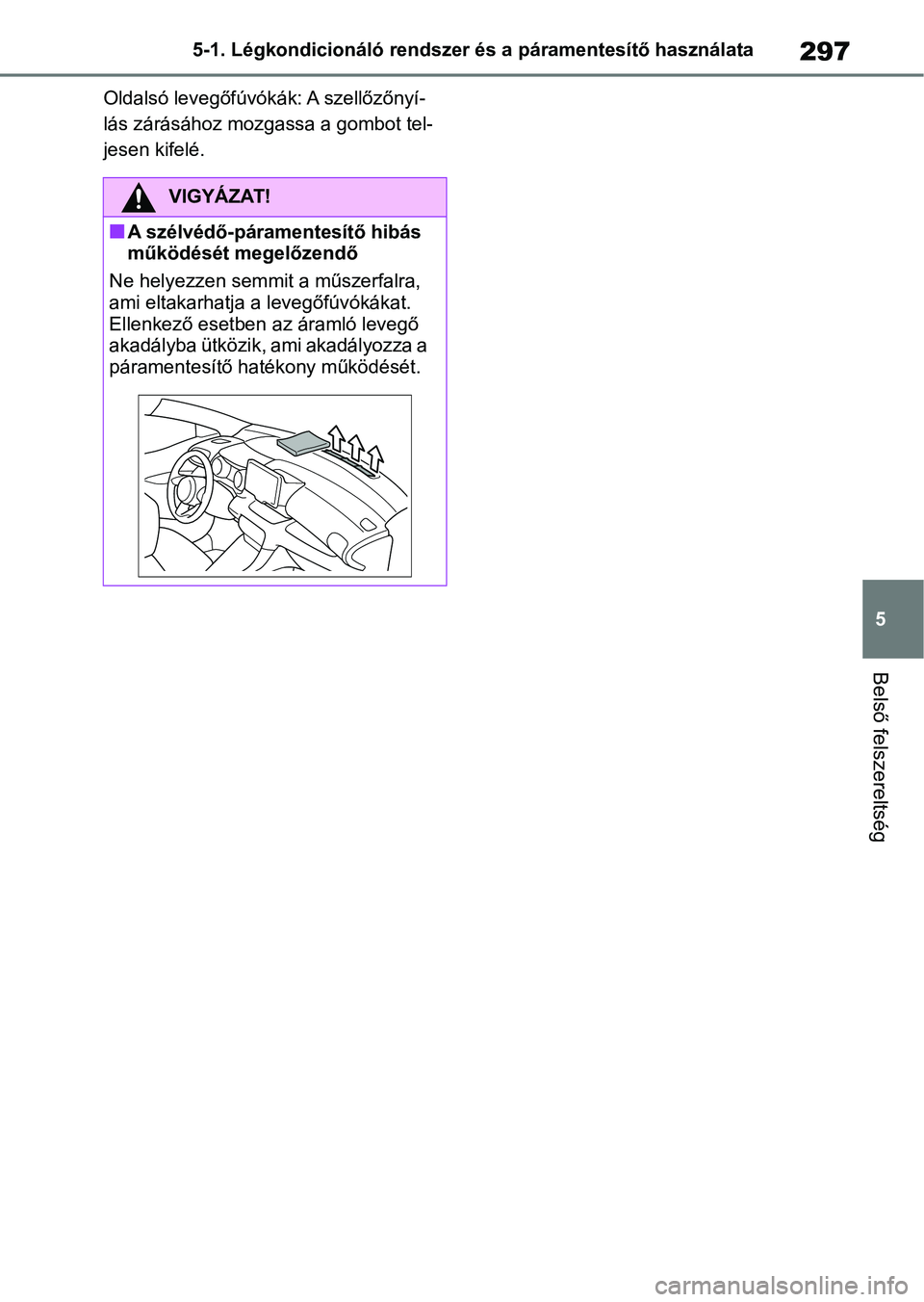

297
5
5-1. Légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség
Oldalsó levegőfúvókák: A szellőzőnyí-
lás zárásához mozg
assa a gombot tel-
jesen kifelé.
VIGYÁZAT!
nA szélvédő-páramentesítő hibás
működését megelőzendő
Ne helyezzen semmit a műszerfalra,
ami eltakarhatja a levegőfúvókákat.
Ellenkező esetben az áramló levegő
akadályba ütközik, ami akadályozza a
páramentesítő hatékony működését.

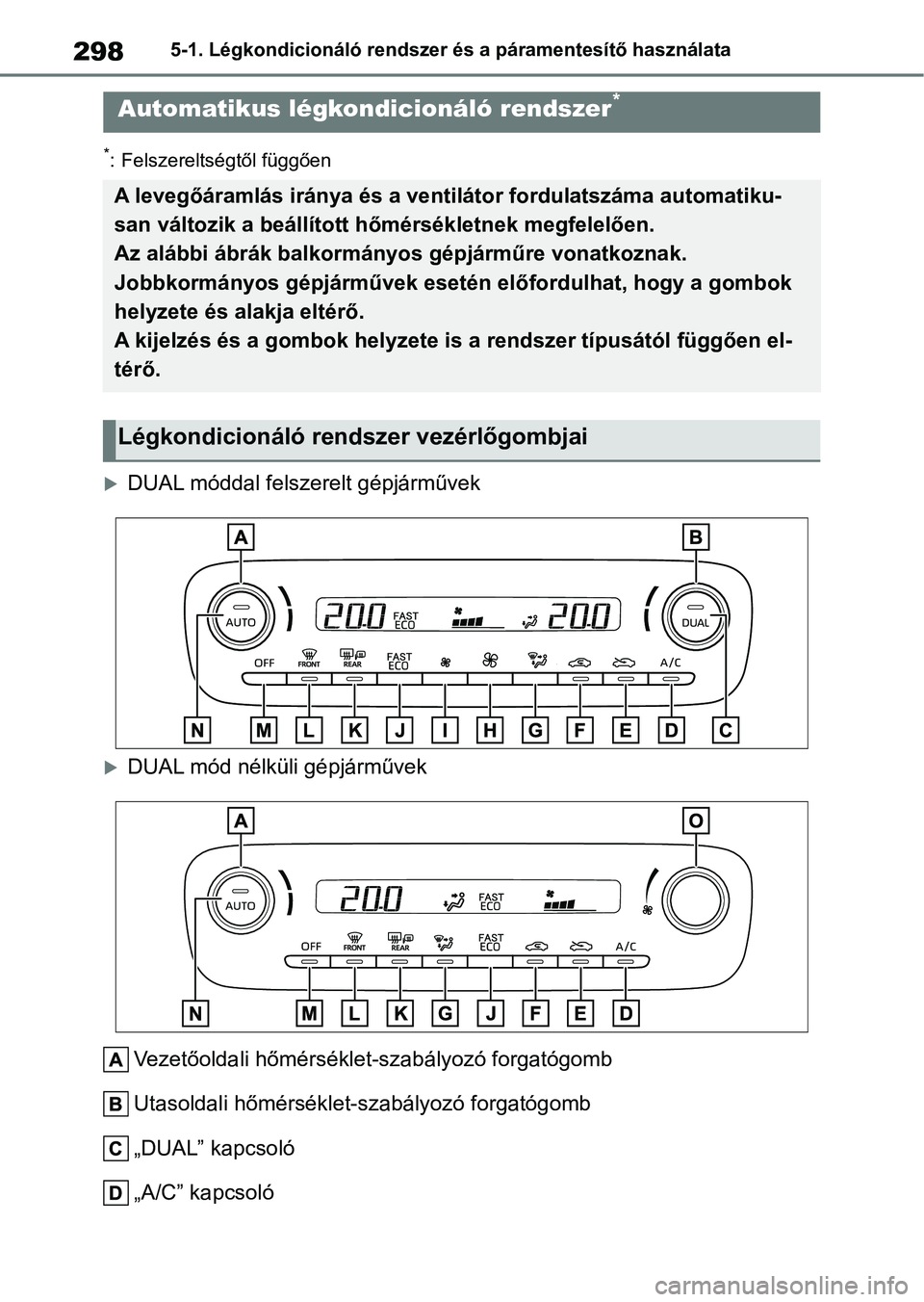

2985-1. Légkondicionáló rendszer és a páramentesítő használata
*: Felszereltségtől függően
DUAL móddal felszerelt gépjárművek
DUAL mód nélküli gépjárművekVezetőoldali hőmérséklet-szabályozó forgatógomb
Utasoldali hőmérséklet-szabályozó forgatógomb
„DUAL” kapcsoló
„A/C” kapcsoló
Automatikus légkondicionáló rendszer*
A levegőáramlás iránya és a ventilátor fordulatszáma automatiku -
san változik a beállított hőmérsékletnek megfelelően.
Az alábbi ábrák balkormányos gépjárműre vonatkoznak.
Jobbkormányos gépjárművek esetén előfordulhat, hogy a gombok
helyzete és alakja eltérő.
A kijelzés és a gombok helyzet e is a rendszer típusától függően el-
térő.
Légkondicionáló rendszer vezérlőgombjai

299
5
5-1. Légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség

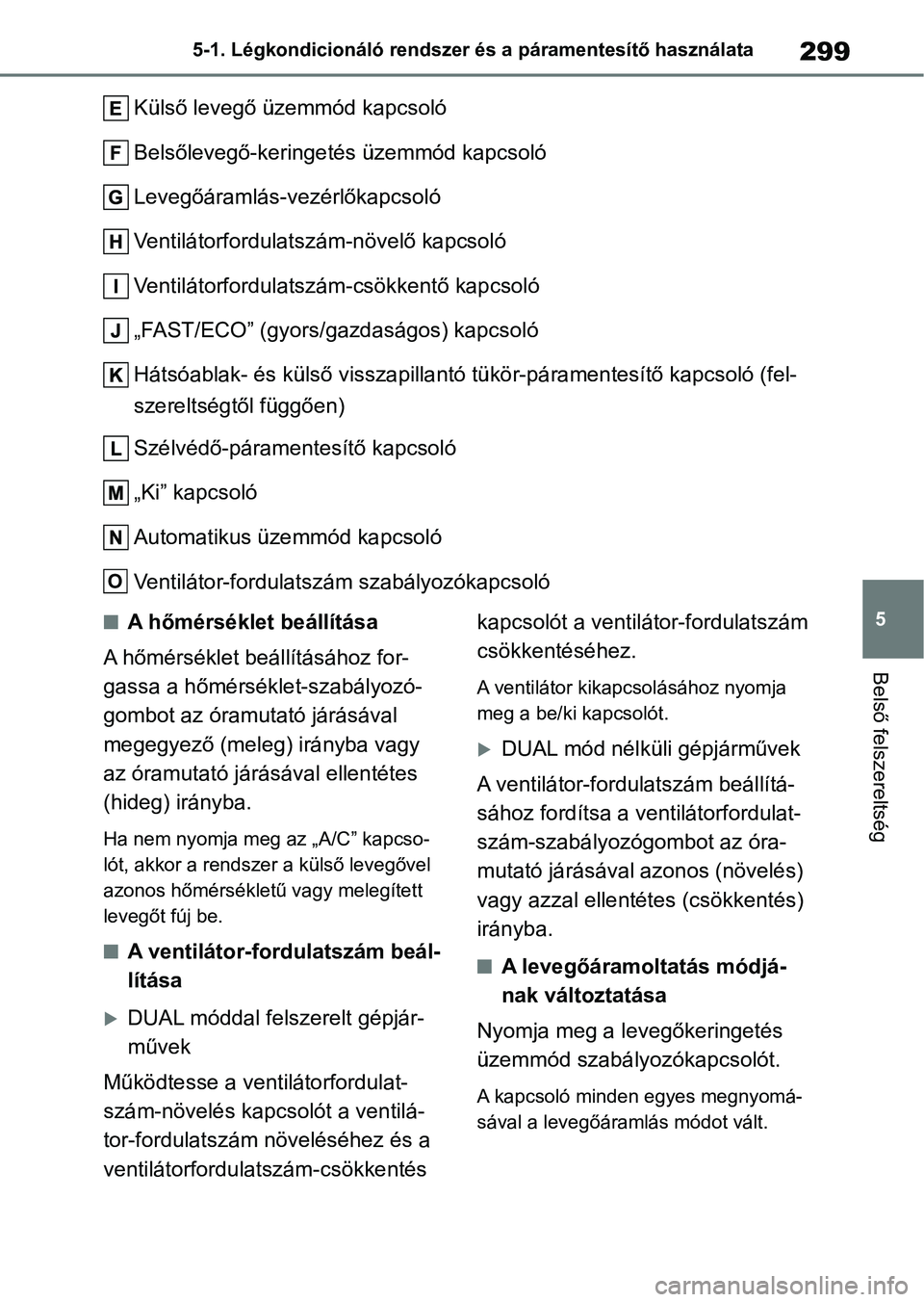

Külső levegő üzemmód kapcsoló
Belsőlevegő-keringetés üzemmód kapcsoló
Levegőáramlás-vezérlőkapcsoló
Ventilátorfordulatszám-növelő kapcsoló
Ventilátorfordulatszám-csökkentő kapcsoló
„FAST/ECO” (gyors/gazdaságos) kapcsoló
Hátsóablak- és külső visszapillant
ó tükör-páramentesítő kapcsoló (fel-
szereltségtől függően)
Szélvédő-páramentesítő kapcsoló
„Ki” kapcsoló
Automatikus üzemmód kapcsoló
Ventilátor-fordulatszám szabályozókapcsoló
nA hőmérséklet beállítása
A hőmérséklet beállításához for-
gassa a hőmérséklet-szabályozó-
gombot az óramutató járásával
megegyező (meleg) irányba vagy
az óramutató járásával ellentétes
(hideg) irányba.
Ha nem nyomja meg az „A/C” kapcso-
lót, akkor a rendszer a külső levegővel
azonos hőmérsékletű vagy melegített
levegőt fúj be.
nA ventilátor-fordulatszám beál-
lítása
DUAL móddal fels zerelt gépjár-
művek
Működtesse a ventilátorfordulat-
szám-növelés kapcsolót a ventilá-
tor-fordulatszám növeléséhez és a
ventilátorfordulatszám-csökkentés kapcsolót a ventilátor-fordulatszám
csökkentéséhez.
A ventilátor kikapcsolásához nyomja
meg a be/ki kapcsolót.
DUAL mód nélküli gépjárművek
A ventilátor-fordulatszám beállítá-
sához fordítsa a ventilátorfordulat-
szám-szabályozógombot az óra-
mutató járásával azonos (növelés)
vagy azzal ellentétes (csökkentés)
irányba.
nA levegőáramoltatás módjá-
nak változtatása
Nyomja meg a levegőkeringetés
üzemmód szabályozókapcsolót.
A kapcsoló minden egyes megnyomá-
sával a levegőáramlás módot vált.
O

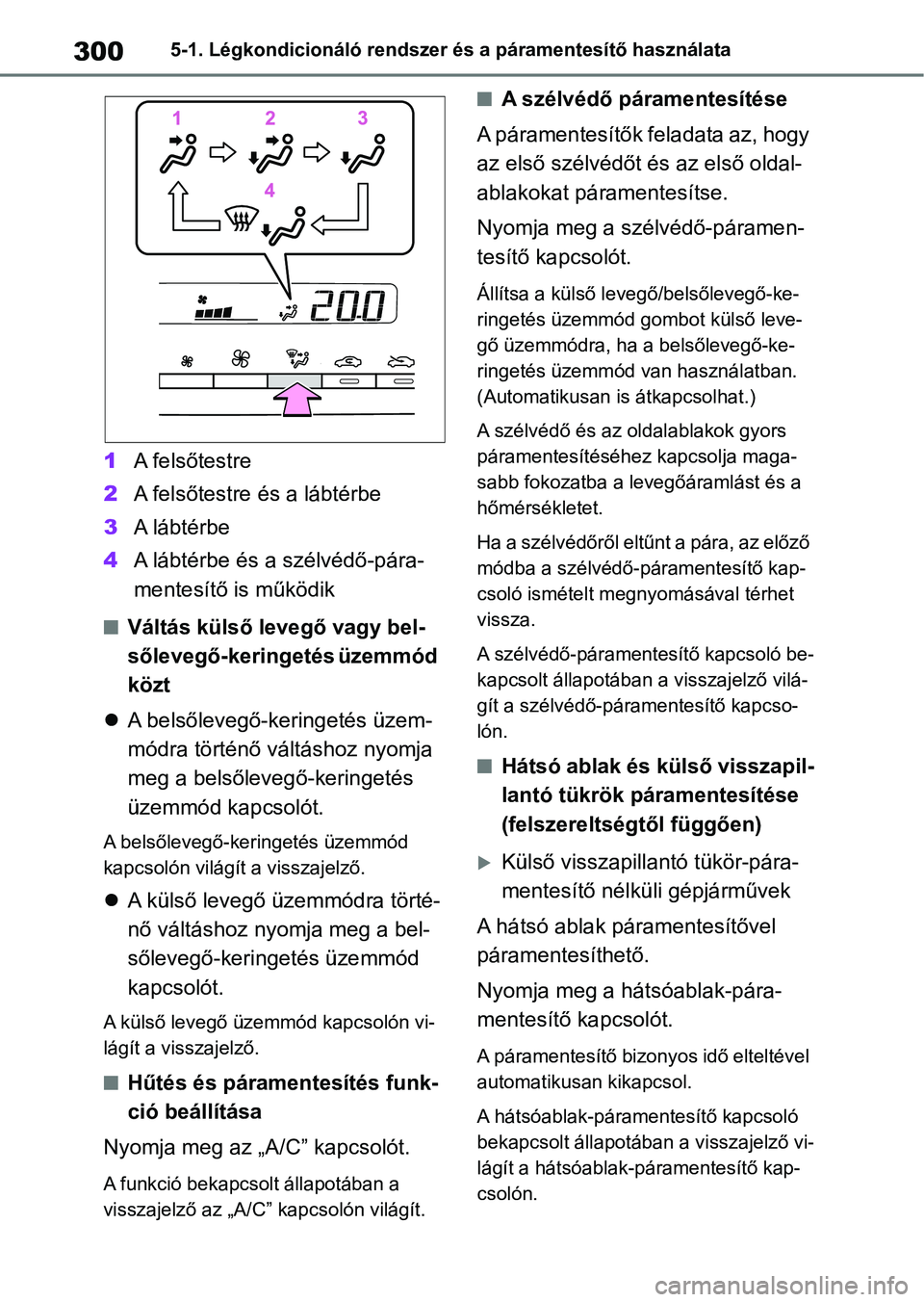

3005-1. Légkondicionáló rendszer és a páramentesítő használata
1A felsőtestre
2 A felsőtestre és a lábtérbe
3 A lábtérbe
4 A lábtérbe és a szélvédő-pára-
mentesítő is működik
nVáltás külső levegő vagy bel-
sőlevegő-keringetés üzemmód
közt
 A belsőlevegő-keringetés üzem-
módra történő váltáshoz nyomja
meg a belsőlevegő-keringetés
üzemmód kapcsolót.
A belsőlevegő-keringetés üzemmód
kapcsolón világít a visszajelző.
A külső levegő üzemmódra törté-
nő váltáshoz nyomja meg a bel-
sőlevegő-keringetés üzemmód
kapcsolót.
A külső levegő üzemmód kapcsolón vi-
lágít a visszajelző.
nHűtés és páramentesítés funk-
ció beállítása
Nyomja meg az „A/C” kapcsolót.
A funkció bekapcsolt állapotában a
visszajelző az „A/C” kapcsolón világít.
nA szélvédő páramentesítése
A páramentesítők feladata az, hogy
az első szélvédőt és az első oldal-
ablakokat páramentesítse.
Nyomja meg a szélvédő-páramen-
tesítő kapcsolót.
Állítsa a külső le vegő/belsőlevegő-ke-
ringetés üzemmód gombot külső leve-
gő üzemmódra, ha a belsőlevegő-ke-
ringetés üzemmód v an használatban.
(Automatikusan is átkapcsolhat.)
A szélvédő és az oldalablakok gyors
páramentesítéséhez kapcsolja maga-
sabb fokozatba a levegőáramlást és a
hőmérsékletet.
Ha a szélvédőről eltűnt a pára, az előző
módba a szélvédő- páramentesítő kap-
csoló ismételt megn yomásával térhet
vissza.
A szélvédő-páramentesítő kapcsoló be-
kapcsolt állapotában a visszajelző vilá-
gít a szélvédő-páramentesítő kapcso-
lón.
nHátsó ablak és külső visszapil-
lantó tükrök páramentesítése
(felszereltségtől függően)
Külső visszapillantó tükör-pára-
mentesítő nélküli gépjárművek
A hátsó ablak páramentesítővel
páramentesíthető.
Nyomja meg a hátsóablak-pára-
mentesítő kapcsolót.
A páramentesítő bizo nyos idő elteltével
automatikusan kikapcsol.
A hátsóablak-páramentesítő kapcsoló
bekapcsolt állapotában a visszajelző vi-
lágít a hátsóablak- páramentesítő kap-
csolón.
