TOYOTA YARIS HATCHBACK 2020 Manual del propietario (in Spanish)

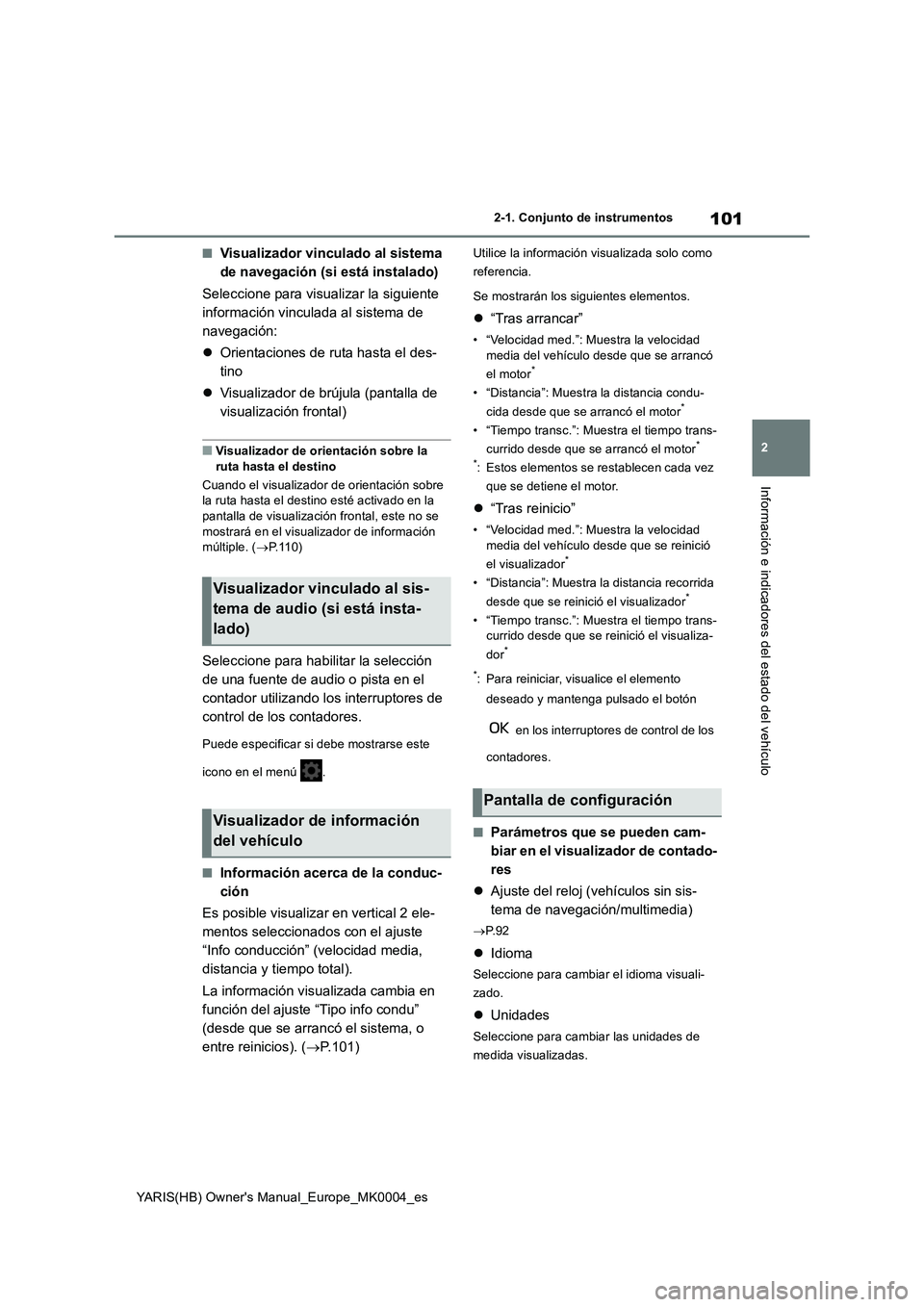

101
2
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
■Visualizador vinculado al sistema
de navegación (si está instalado)
Seleccione para visualizar la siguiente
información vinculada al sistema de
navegación:
zOrientaciones de ruta hasta el des-
tino
zVisualizador de brújula (pantalla de
visualización frontal)
■Visualizador de orientación sobre la
ruta hasta el destino
Cuando el visualizador de orientación sobre
la ruta hasta el destino esté activado en la
pantalla de visualización frontal, este no se
mostrará en el visualizador de información
múltiple. (→P.110)
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador utilizando los interruptores de
control de los contadores.
Puede especificar si debe mostrarse este
icono en el menú .
■Información acerca de la conduc-
ción
Es posible visualizar en vertical 2 ele-
mentos seleccionados con el ajuste
“Info conducción” (velocidad media,
distancia y tiempo total).
La información visualizada cambia en
función del ajuste “Tipo info condu”
(desde que se arrancó el sistema, o
entre reinicios). (→P.101)
Utilice la información visualizada solo como
referencia.
Se mostrarán los siguientes elementos.
z“Tras arrancar”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se arrancó
el motor
*
• “Distancia”: Muestra la distancia condu-
cida desde que se arrancó el motor*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se arrancó el motor*
*
: Estos elementos se restablecen cada vez
que se detiene el motor.
z“Tras reinicio”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se reinició
el visualizador
*
• “Distancia”: Muestra la distancia recorrida
desde que se reinició el visualizador*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se reinició el visualiza-
dor
*
*
: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el botón
en los interruptores de control de los
contadores.
■Parámetros que se pueden cam-
biar en el visualizador de contado-
res
zAjuste del reloj (vehículos sin sis-
tema de navegación/multimedia)
→P. 9 2
zIdioma
Seleccione para cambiar el idioma visuali-
zado.
zUnidades
Seleccione para cambiar las unidades de
medida visualizadas.
Visualizador vinculado al sis-
tema de audio (si está insta-
lado)
Visualizador de información
del vehículo
Pantalla de configuración

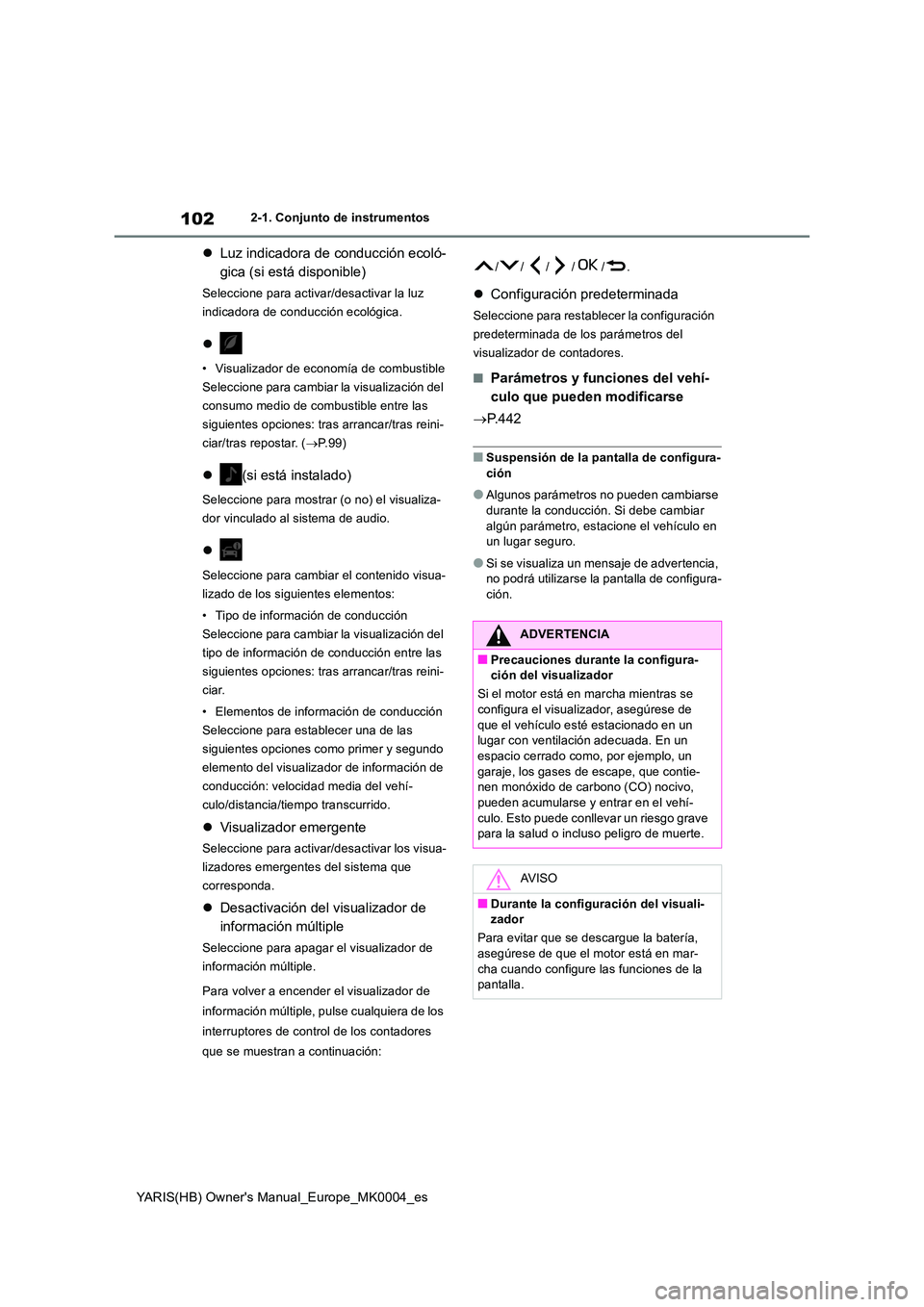

102
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
zLuz indicadora de conducción ecoló-
gica (si está disponible)
Seleccione para activar/desactivar la luz
indicadora de conducción ecológica.
z
• Visualizador de economía de combustible
Seleccione para cambiar la visualización del
consumo medio de combustible entre las
siguientes opciones: tras arrancar/tras reini-
ciar/tras repostar. ( →P.99)
z(si está instalado)
Seleccione para mostrar (o no) el visualiza-
dor vinculado al sistema de audio.
z
Seleccione para cambiar el contenido visua-
lizado de los siguientes elementos:
• Tipo de información de conducción
Seleccione para cambiar la visualización del
tipo de información de conducción entre las
siguientes opciones: tras arrancar/tras reini-
ciar.
• Elementos de información de conducción
Seleccione para establecer una de las
siguientes opciones como primer y segundo
elemento del visualizador de información de
conducción: velocidad media del vehí-
culo/distancia/tiempo transcurrido.
z Visualizador emergente
Seleccione para activar/desactivar los visua-
lizadores emergentes del sistema que
corresponda.
z Desactivación del visualizador de
información múltiple
Seleccione para apagar el visualizador de
información múltiple.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
interruptores de control de los contadores
que se muestran a continuación:
//// /.
z Configuración predeterminada
Seleccione para restablecer la configuración
predeterminada de los parámetros del
visualizador de contadores.
■Parámetros y funciones del vehí-
culo que pueden modificarse
→ P. 4 4 2
■Suspensión de la pantalla de configura- ción
●Algunos parámetros no pueden cambiarse durante la conducción. Si debe cambiar
algún parámetro, estacione el vehículo en un lugar seguro.
●Si se visualiza un mensaje de advertencia, no podrá utilizarse la pantalla de configura-ción.
ADVERTENCIA
■Precauciones durante la configura-ción del visualizador
Si el motor está en marcha mientras se configura el visualizador, asegúrese de
que el vehículo esté estacionado en un lugar con ventilación adecuada. En un espacio cerrado como, por ejemplo, un
garaje, los gases de escape, que contie- nen monóxido de carbono (CO) nocivo, pueden acumularse y entrar en el vehí-
culo. Esto puede conllevar un riesgo grave para la salud o incluso peligro de muerte.
AV I S O
■Durante la configuración del visuali-zador
Para evitar que se descargue la batería, asegúrese de que el motor está en mar-
cha cuando configure las funciones de la pantalla.

103
2
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
zTiempo de funcionamiento del sis-
tema de parada y arranque (desde
el momento del arranque)/Notifica-
ción de estado
Muestra la cantidad de tiempo actual que el
motor se ha detenido por el funcionamiento
del sistema de parada y arranque.
También muestra el estado del sistema de
parada y arranque con un visualizador
emergente. (→P.243)
zAjustes del sistema de parada y
arranque
El periodo de tiempo durante el cual funcio-
nará el sistema de parada y arranque mien-
tras el interruptor “A/C” del sistema de aire
acondicionado esté activado se puede confi-
gurar en 2 niveles distintos en la opción
del visualizador de información múltiple.
(→P.243)
■Visualizador
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y se
selecciona un icono de menú distinto de
:
• LTA (asistente de seguimiento de carril)
(si está instalado) (→P. 2 1 1 )
• Control de crucero con radar dinámico (si
está disponible) (→P.222)
• RSA (Asistente para señales de tráfico)
(si está instalado) (→P.235)
Área de visualización de contenido
Al seleccionar los iconos de menú en el
visualizador de información múltiple, se
muestran diferentes datos relacionados con
la conducción. El visualizador de informa-
ción múltiple se puede usar también para
cambiar los ajustes de visualización y otros
ajustes del vehículo.
En ciertas situaciones también se muestran
visualizadores emergentes de advertencia o
Información del sistema de
parada y arranque (si está ins-
talado)Visualizador de informa-
ción múltiple (visualizador
horizontal)
Visualizador e iconos de menú

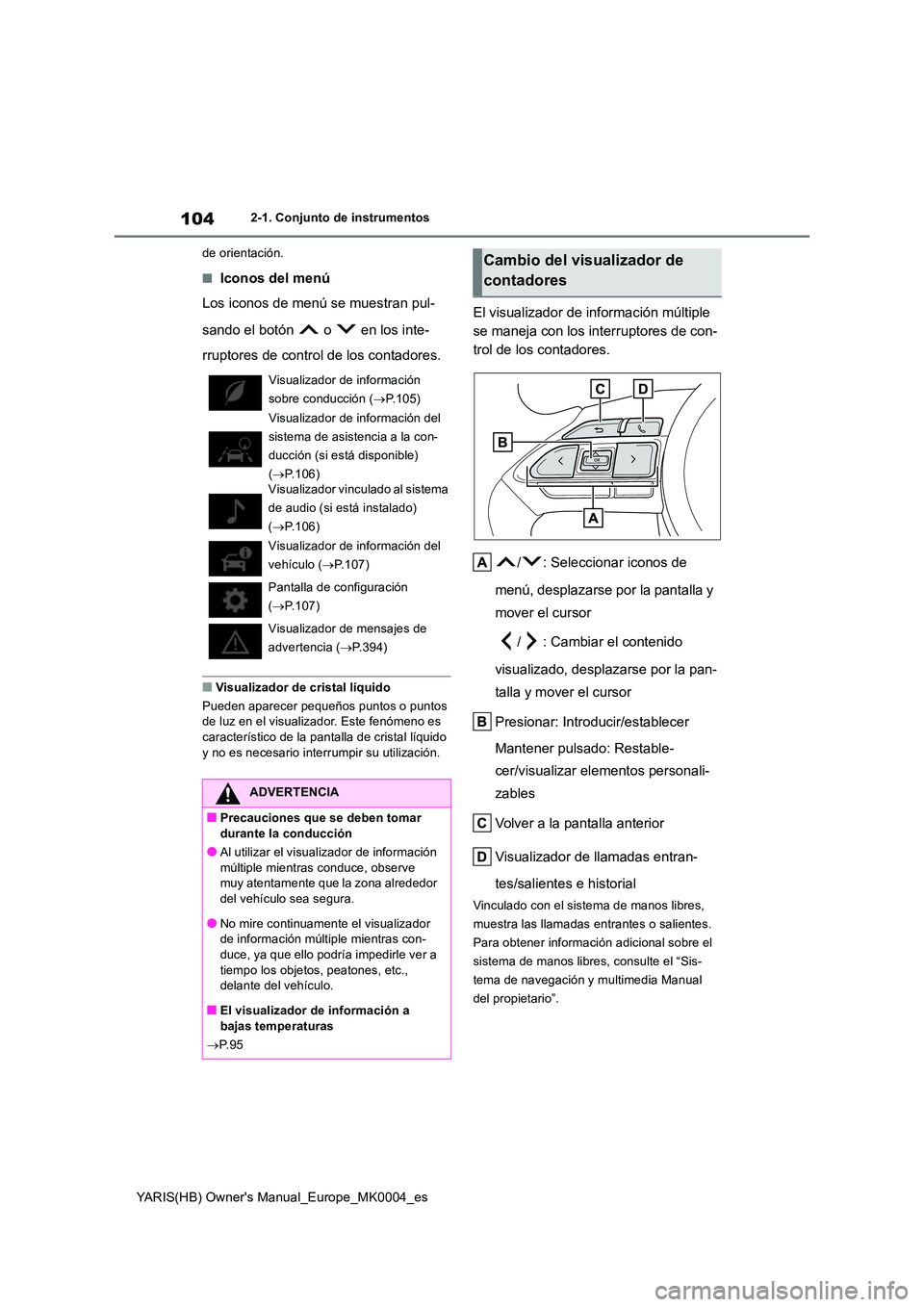

104
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
de orientación.
■Iconos del menú
Los iconos de menú se muestran pul-
sando el botón o en los inte-
rruptores de control de los contadores.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno es característico de la pantalla de cristal líquido
y no es necesario interrumpir su utilización.
El visualizador de información múltiple
se maneja con los interruptores de con-
trol de los contadores.
/ : Seleccionar iconos de
menú, desplazarse por la pantalla y
mover el cursor
/ : Cambiar el contenido
visualizado, desplazarse por la pan-
talla y mover el cursor
Presionar: Introducir/establecer
Mantener pulsado: Restable-
cer/visualizar elementos personali-
zables
Volver a la pantalla anterior
Visualizador de llamadas entran-
tes/salientes e historial
Vinculado con el sistema de manos libres,
muestra las llamadas entrantes o salientes.
Para obtener información adicional sobre el
sistema de manos libres, consulte el “Sis-
tema de navegación y multimedia Manual
del propietario”.
Visualizador de información
sobre conducción ( →P.105)
Visualizador de información del
sistema de asistencia a la con-
ducción (si está disponible)
( →P.106) Visualizador vinculado al sistema
de audio (si está instalado)
( →P.106)
Visualizador de información del
vehículo ( →P.107)
Pantalla de configuración
( →P.107)
Visualizador de mensajes de
advertencia ( →P.394)
ADVERTENCIA
■Precauciones que se deben tomar durante la conducción
●Al utilizar el visualizador de información
múltiple mientras conduce, observe muy atentamente que la zona alrededor
del vehículo sea segura.
●No mire continuamente el visualizador de información múltiple mientras con-
duce, ya que ello podría impedirle ver a tiempo los objetos, peatones, etc., delante del vehículo.
■El visualizador de información a bajas temperaturas
→ P. 9 5
Cambio del visualizador de
contadores

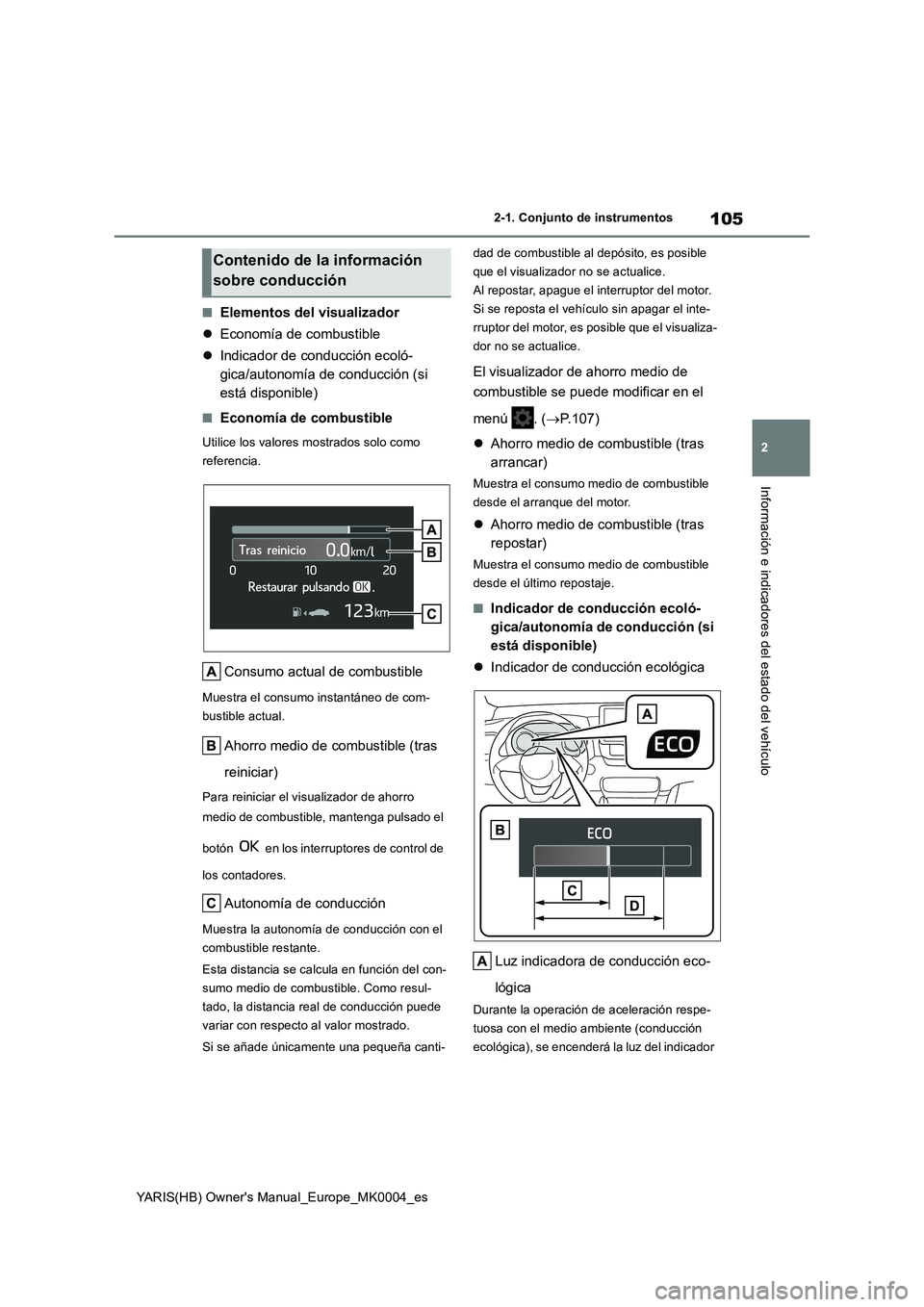

105
2
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
■Elementos del visualizador
zEconomía de combustible
zIndicador de conducción ecoló-
gica/autonomía de conducción (si
está disponible)
■Economía de combustible
Utilice los valores mostrados solo como
referencia.
Consumo actual de combustible
Muestra el consumo instantáneo de com-
bustible actual.
Ahorro medio de combustible (tras
reiniciar)
Para reiniciar el visualizador de ahorro
medio de combustible, mantenga pulsado el
botón en los interruptores de control de
los contadores.
Autonomía de conducción
Muestra la autonomía de conducción con el
combustible restante.
Esta distancia se calcula en función del con-
sumo medio de combustible. Como resul-
tado, la distancia real de conducción puede
variar con respecto al valor mostrado.
Si se añade únicamente una pequeña canti-dad de combustible al depósito, es posible
que el visualizador no se actualice.
Al repostar, apague el interruptor del motor.
Si se reposta el vehículo sin apagar el inte-
rruptor del motor, es posible que el visualiza-
dor no se actualice.
El visualizador de ahorro medio de
combustible se puede modificar en el
menú . (→P.107)
zAhorro medio de combustible (tras
arrancar)
Muestra el consumo medio de combustible
desde el arranque del motor.
zAhorro medio de combustible (tras
repostar)
Muestra el consumo medio de combustible
desde el último repostaje.
■Indicador de conducción ecoló-
gica/autonomía de conducción (si
está disponible)
zIndicador de conducción ecológica
Luz indicadora de conducción eco-
lógica
Durante la operación de aceleración respe-
tuosa con el medio ambiente (conducción
ecológica), se encenderá la luz del indicador
Contenido de la información
sobre conducción

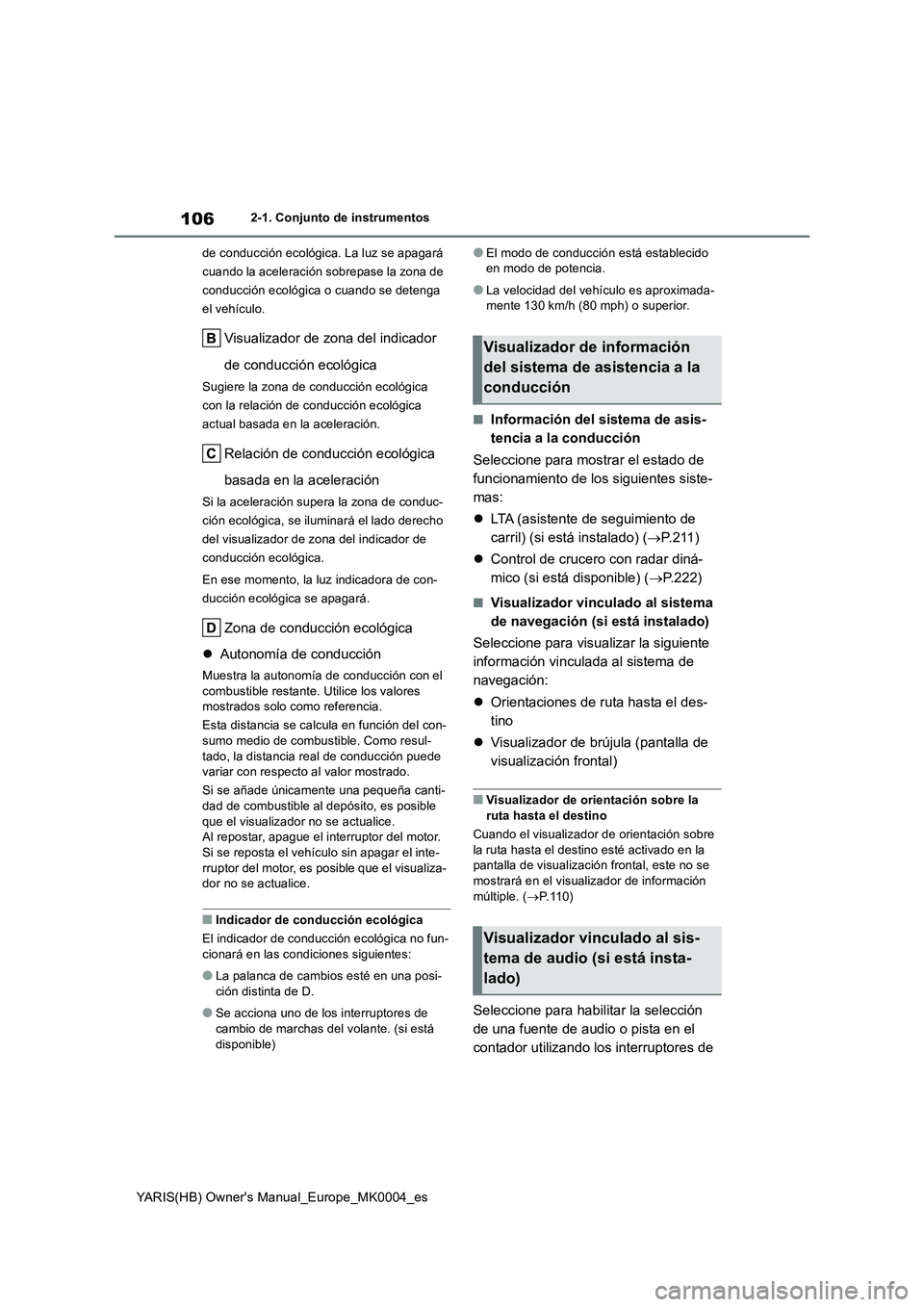

106
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
de conducción ecológica. La luz se apagará
cuando la aceleración sobrepase la zona de
conducción ecológica o cuando se detenga
el vehículo.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual basada en la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración supera la zona de conduc-
ción ecológica, se iluminará el lado derecho
del visualizador de zona del indicador de
conducción ecológica.
En ese momento, la luz indicadora de con-
ducción ecológica se apagará.
Zona de conducción ecológica
zAutonomía de conducción
Muestra la autonomía de conducción con el
combustible restante. Utilice los valores
mostrados solo como referencia.
Esta distancia se calcula en función del con-
sumo medio de combustible. Como resul-
tado, la distancia real de conducción puede
variar con respecto al valor mostrado.
Si se añade únicamente una pequeña canti-
dad de combustible al depósito, es posible
que el visualizador no se actualice.
Al repostar, apague el interruptor del motor.
Si se reposta el vehículo sin apagar el inte-
rruptor del motor, es posible que el visualiza-
dor no se actualice.
■Indicador de conducción ecológica
El indicador de conducción ecológica no fun-
cionará en las condiciones siguientes:
●La palanca de cambios esté en una posi-
ción distinta de D.
●Se acciona uno de los interruptores de
cambio de marchas del volante. (si está
disponible)
●El modo de conducción está establecido
en modo de potencia.
●La velocidad del vehículo es aproximada-
mente 130 km/h (80 mph) o superior.
■Información del sistema de asis-
tencia a la conducción
Seleccione para mostrar el estado de
funcionamiento de los siguientes siste-
mas:
zLTA (asistente de seguimiento de
carril) (si está instalado) (→P.211)
zControl de crucero con radar diná-
mico (si está disponible) (→P.222)
■Visualizador vinculado al sistema
de navegación (si está instalado)
Seleccione para visualizar la siguiente
información vinculada al sistema de
navegación:
zOrientaciones de ruta hasta el des-
tino
zVisualizador de brújula (pantalla de
visualización frontal)
■Visualizador de orientación sobre la
ruta hasta el destino
Cuando el visualizador de orientación sobre
la ruta hasta el destino esté activado en la
pantalla de visualización frontal, este no se
mostrará en el visualizador de información
múltiple. (→P. 1 1 0 )
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador utilizando los interruptores de
Visualizador de información
del sistema de asistencia a la
conducción
Visualizador vinculado al sis-
tema de audio (si está insta-
lado)

107
2
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo

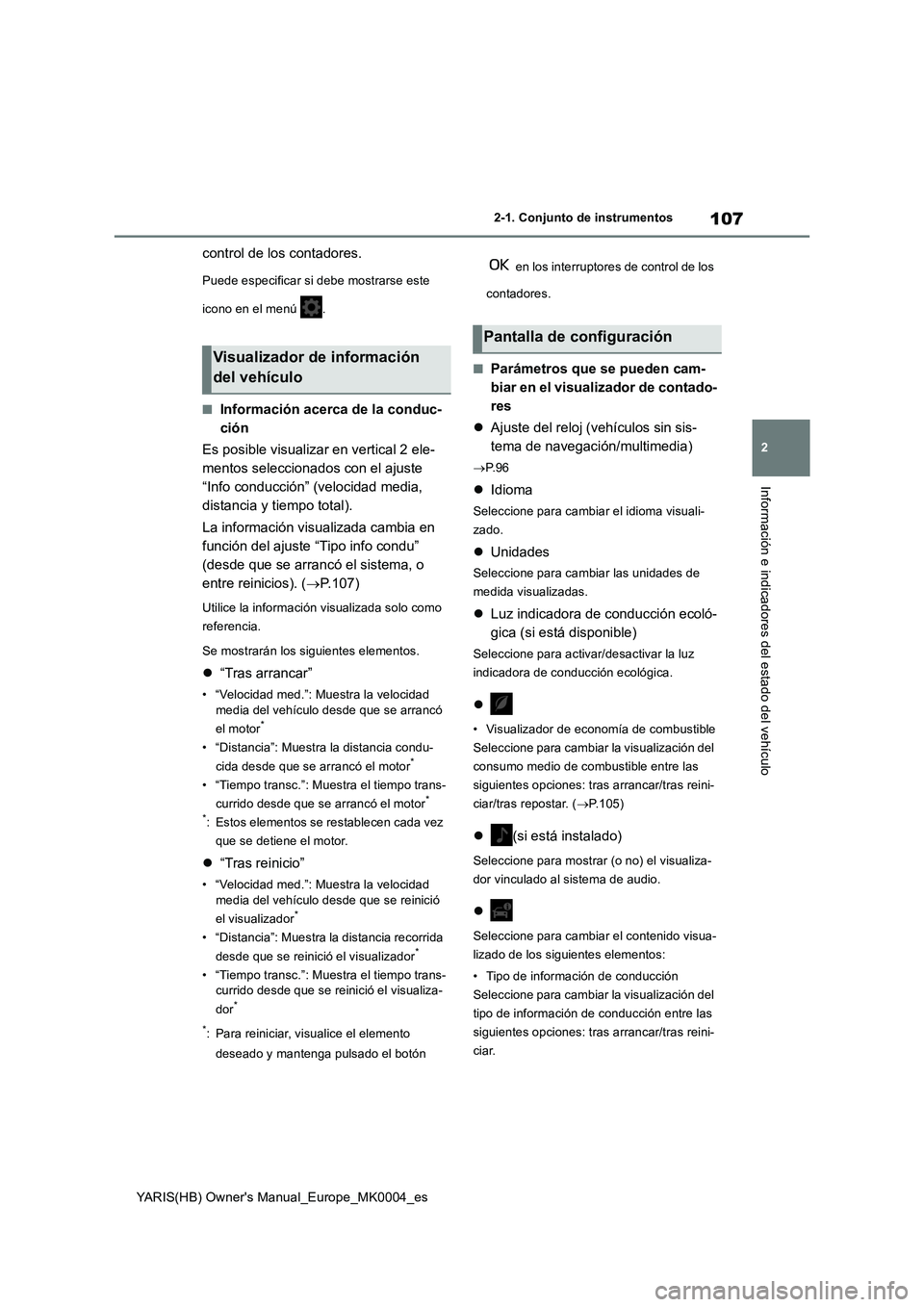

control de los contadores.
Puede especificar si debe mostrarse este
icono en el menú .
■Información acerca de la conduc-
ción
Es posible visualizar en vertical 2 ele-
mentos seleccionados con el ajuste
“Info conducción” (velocidad media,
distancia y tiempo total).
La información visualizada cambia en
función del ajuste “Tipo info condu”
(desde que se arrancó el sistema, o
entre reinicios). (→P.107)
Utilice la información visualizada solo como
referencia.
Se mostrarán los siguientes elementos.
z“Tras arrancar”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se arrancó
el motor
*
• “Distancia”: Muestra la distancia condu-
cida desde que se arrancó el motor*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se arrancó el motor*
*
: Estos elementos se restablecen cada vez
que se detiene el motor.
z“Tras reinicio”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se reinició
el visualizador
*
• “Distancia”: Muestra la distancia recorrida
desde que se reinició el visualizador*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se reinició el visualiza-
dor
*
*
: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el botón en los interruptores de control de los
contadores.
■Parámetros que se pueden cam-
biar en el visualizador de contado-
res
zAjuste del reloj (vehículos sin sis-
tema de navegación/multimedia)
→P. 9 6
zIdioma
Seleccione para cambiar el idioma visuali-
zado.
zUnidades
Seleccione para cambiar las unidades de
medida visualizadas.
zLuz indicadora de conducción ecoló-
gica (si está disponible)
Seleccione para activar/desactivar la luz
indicadora de conducción ecológica.
z
• Visualizador de economía de combustible
Seleccione para cambiar la visualización del
consumo medio de combustible entre las
siguientes opciones: tras arrancar/tras reini-
ciar/tras repostar. (→P.105)
z(si está instalado)
Seleccione para mostrar (o no) el visualiza-
dor vinculado al sistema de audio.
z
Seleccione para cambiar el contenido visua-
lizado de los siguientes elementos:
• Tipo de información de conducción
Seleccione para cambiar la visualización del
tipo de información de conducción entre las
siguientes opciones: tras arrancar/tras reini-
ciar.
Visualizador de información
del vehículo
Pantalla de configuración

108
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
• Elementos de información de conducción
Seleccione para establecer una de las
siguientes opciones como primer y segundo
elemento del visualizador de información de
conducción: velocidad media del vehí-
culo/distancia/tiempo transcurrido.
z Visualizador emergente
Seleccione para activar/desactivar los visua-
lizadores emergentes del sistema que
corresponda.
z Desactivación del visualizador de
información múltiple
Seleccione para apagar el visualizador de
información múltiple.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
interruptores de control de los contadores
que se muestran a continuación:
//// /.
z Configuración predeterminada
Seleccione para restablecer la configuración
predeterminada de los parámetros del
visualizador de contadores.
■Parámetros y funciones del vehí-
culo que pueden modificarse
→ P. 4 4 2
■Suspensión de la pantalla de configura-
ción
●Algunos parámetros no pueden cambiarse
durante la conducción. Si debe cambiar algún parámetro, estacione el vehículo en un lugar seguro.
●Si se visualiza un mensaje de advertencia, no podrá utilizarse la pantalla de configura-
ción.
z Tiempo de funcionamiento del sis-
tema de parada y arranque (desde
el momento del arranque)/Notifica-
ción de estado
Muestra la cantidad de tiempo actual que el
motor se ha detenido por el funcionamiento
del sistema de parada y arranque.
También muestra el estado del sistema de
parada y arranque con un visualizador
emergente. ( →P.243)
zAjustes del sistema de parada y
arranque
El periodo de tiempo durante el cual funcio-
nará el sistema de parada y arranque mien-
tras el interruptor “A/C” del sistema de aire
acondicionado esté activado se puede confi-
gurar en 2 niveles distintos en la opción
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el motor está en marcha mientras se configura el visualizador, asegúrese de que el vehículo esté estacionado en un
lugar con ventilación adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de escape, que contie-
nen monóxido de carbono (CO) nocivo, pueden acumularse y entrar en el vehí-culo. Esto puede conllevar un riesgo grave
para la salud o incluso peligro de muerte.
AV I S O
■Durante la configuración del visuali-
zador
Para evitar que se descargue la batería, asegúrese de que el motor está en mar-cha cuando configure las funciones de la
pantalla.
Información del sistema de
parada y arranque (si está ins-
talado)

109
2
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo

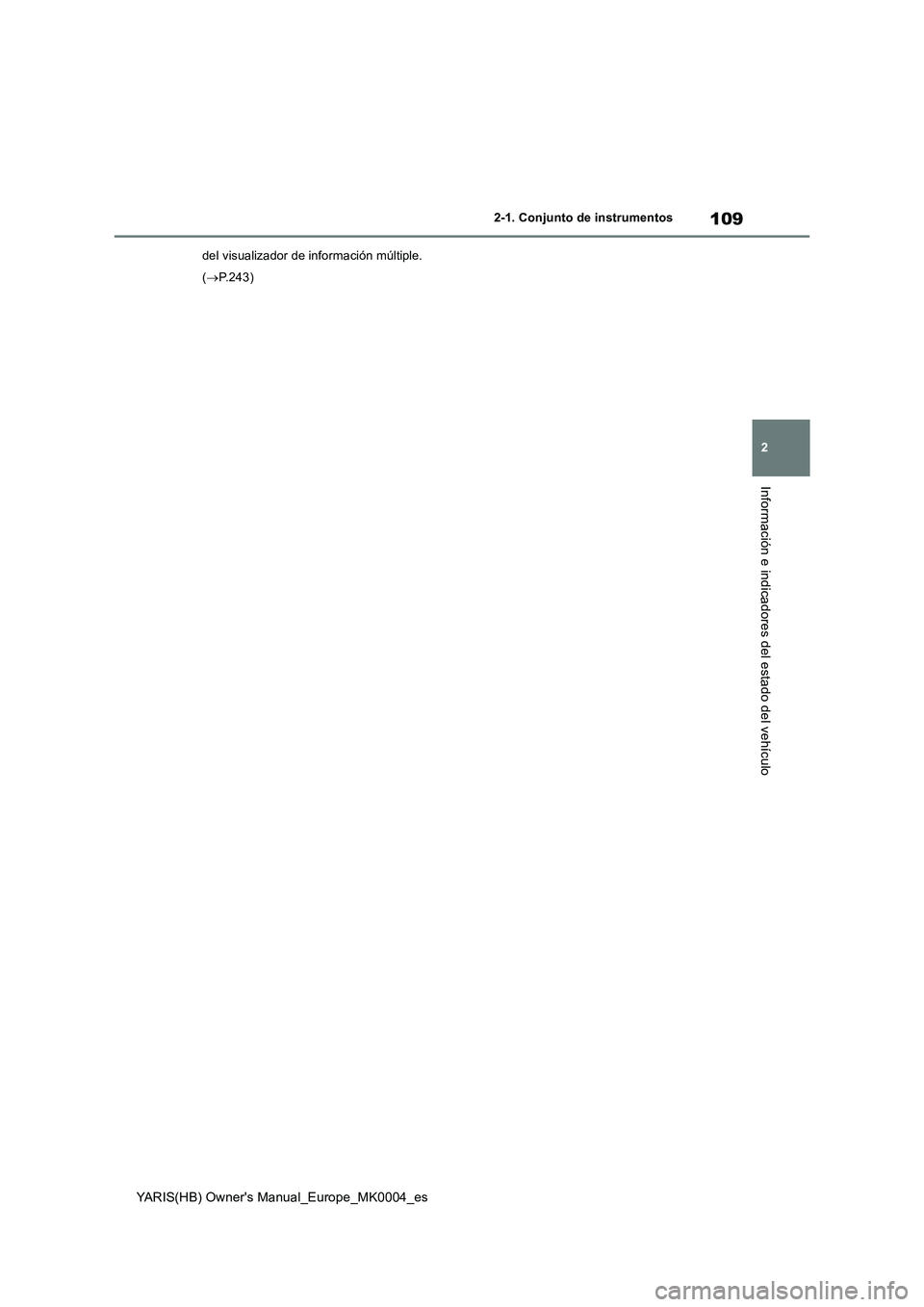

del visualizador de información múltiple.
(→P.243)

110
YARIS(HB) Owner's Manual_Europe_MK0004_es
2-1. Conjunto de instrumentos

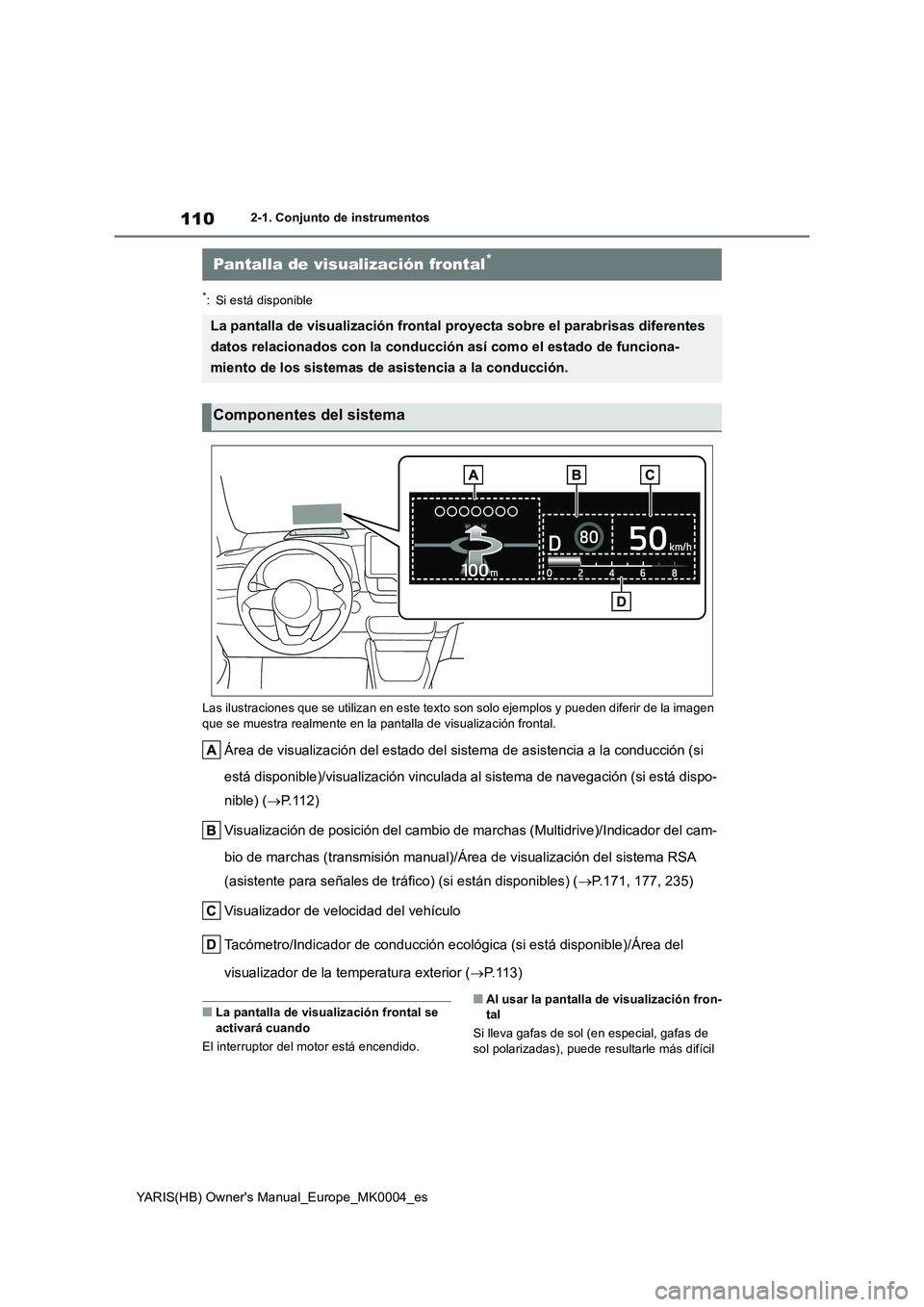

*: Si está disponible
Las ilustraciones que se utilizan en este texto son solo ejemplos y pueden diferir de la imagen
que se muestra realmente en la pantalla de visualización frontal.
Área de visualización del estado del sistema de asistencia a la conducción (si
está disponible)/visualización vinculada al sistema de navegación (si está dispo-
nible) (→P.112)
Visualización de posición del cambio de marchas (Multidrive)/Indicador del cam-
bio de marchas (transmisión manual)/Área de visualización del sistema RSA
(asistente para señales de tráfico) (si están disponibles) (→P.171, 177, 235)
Visualizador de velocidad del vehículo
Tacómetro/Indicador de conducción ecológica (si está disponible)/Área del
visualizador de la temperatura exterior (→P. 1 1 3 )
■La pantalla de visualización frontal se
activará cuando
El interruptor del motor está encendido.■Al usar la pantalla de visualización fron-
tal
Si lleva gafas de sol (en especial, gafas de
sol polarizadas), puede resultarle más difícil
Pantalla de visualización frontal*
La pantalla de visualización frontal proyecta sobre el parabrisas diferentes
datos relacionados con la conducción así como el estado de funciona-
miento de los sistemas de asistencia a la conducción.
Componentes del sistema
