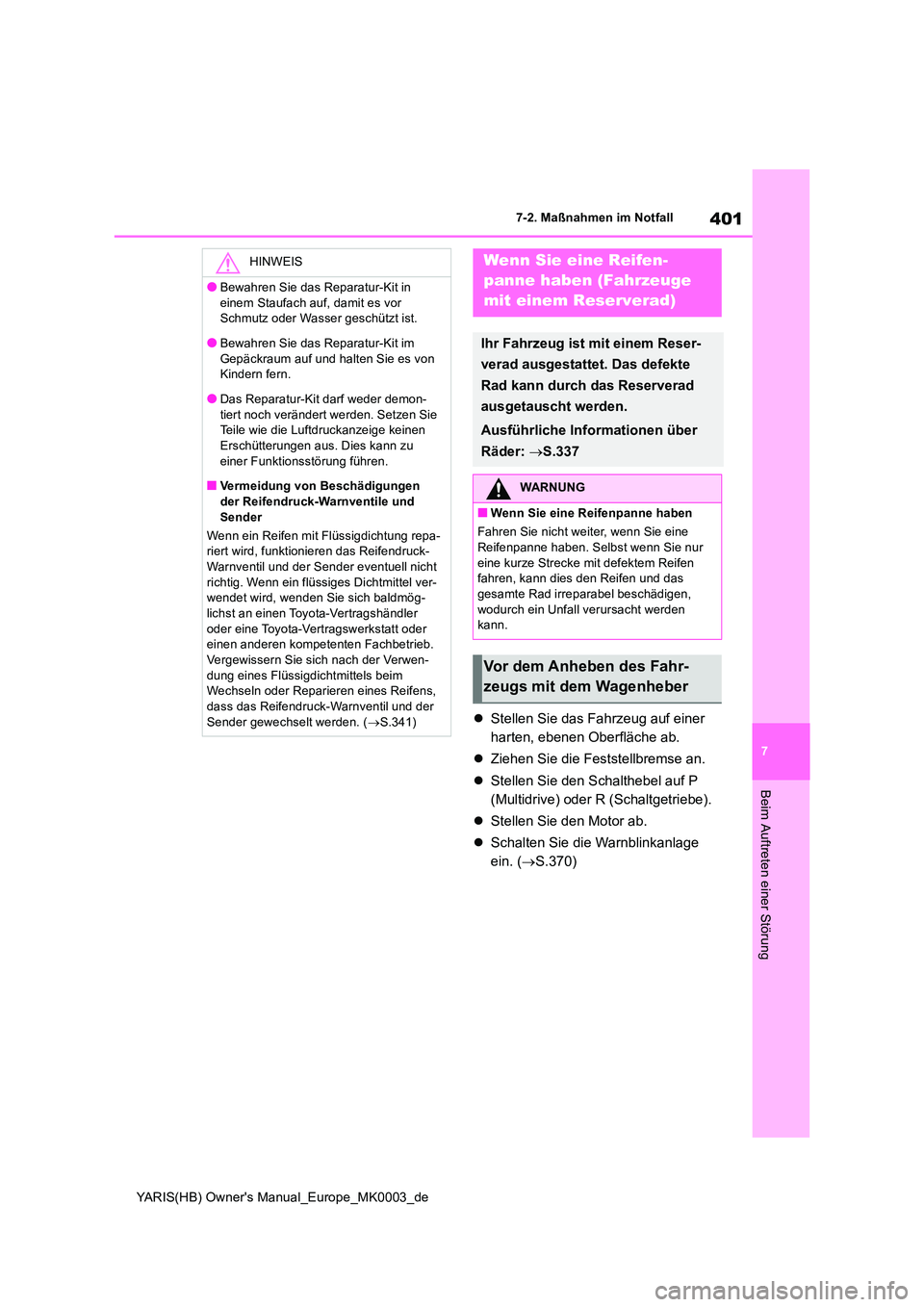

401
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
zStellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
z Ziehen Sie die Feststellbremse an.
z Stellen Sie den Schalthebel auf P
(Multidrive) oder R (Schaltgetriebe).
z Stellen Sie den Motor ab.
z Schalten Sie die Warnblinkanlage
ein. ( →S.370)
HINWEIS
●Bewahren Sie das Reparatur-Kit in
einem Staufach auf, damit es vor Schmutz oder Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf und halten Sie es von Kindern fern.
●Das Reparatur-Kit darf weder demon-
tiert noch verändert werden. Setzen Sie Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu
einer Funktionsstörung führen.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und
Sender
Wenn ein Reifen mit Flüssigdichtung repa- riert wird, funktionieren das Reifendruck-Warnventil und der Sender eventuell nicht
richtig. Wenn ein flüssiges Dichtmittel ver- wendet wird, wenden Sie sich baldmög-lichst an einen Toyota-Vertragshändler
oder eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Vergewissern Sie sich nach der Verwen-
dung eines Flüssigdichtmittels beim Wechseln oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der
Sender gewechselt werden. ( →S.341)
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
mit einem Reserverad)
Ihr Fahrzeug ist mit einem Reser-
verad ausgestattet. Das defekte
Rad kann durch das Reserverad
ausgetauscht werden.
Ausführliche Informationen über
Räder: →S.337
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben. Selbst wenn Sie nur
eine kurze Strecke mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel beschädigen,
wodurch ein Unfall verursacht werden kann.
Vor dem Anheben des Fahr-
zeugs mit dem Wagenheber

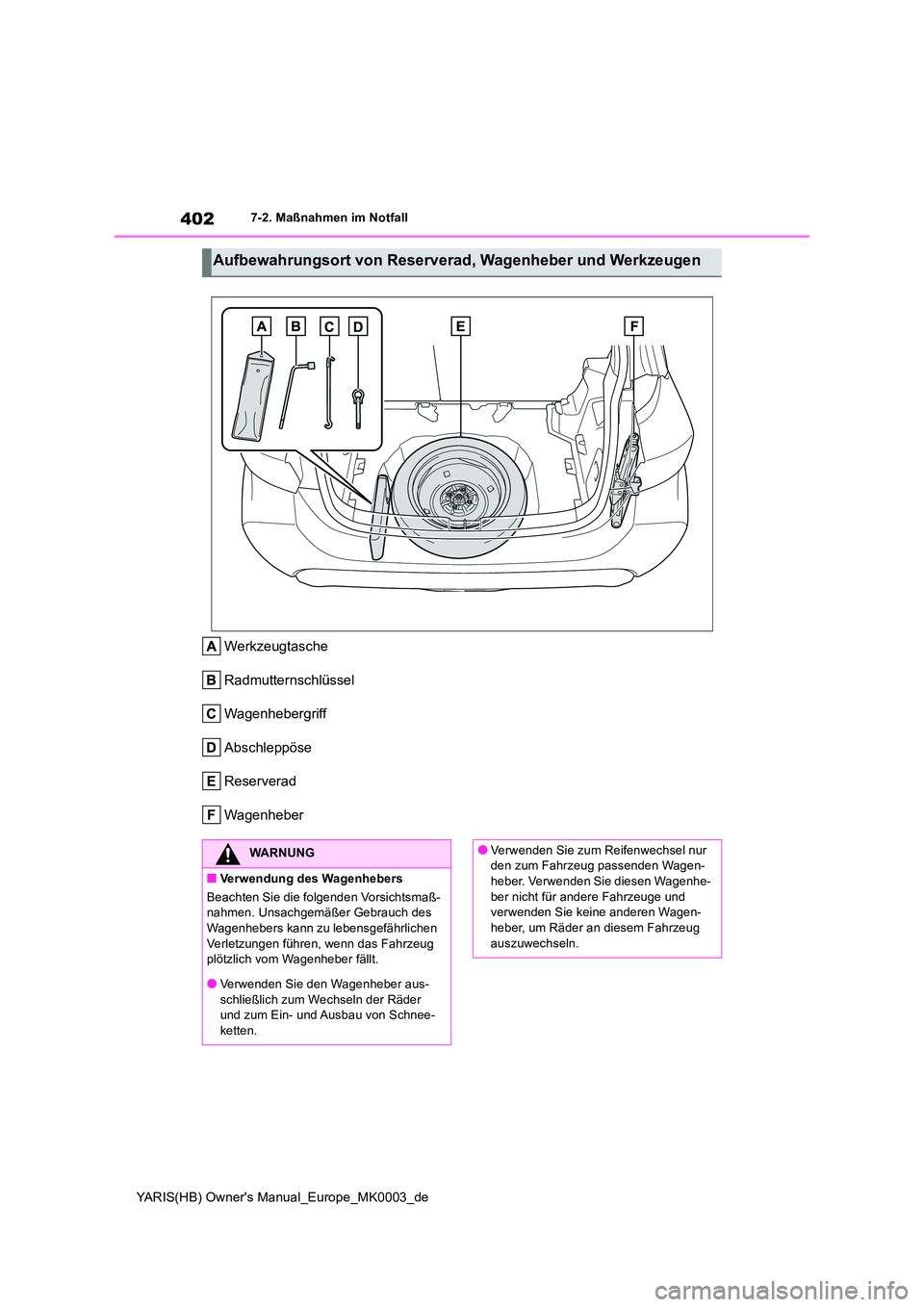

402
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Werkzeugtasche
Radmutternschlüssel
Wagenhebergriff
Abschleppöse
Reserverad
Wagenheber
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen
Verletzungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
●Verwenden Sie den Wagenheber aus-
schließlich zum Wechseln der Räder und zum Ein- und Ausbau von Schnee-ketten.
●Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagen-
heber. Verwenden Sie diesen Wagenhe- ber nicht für andere Fahrzeuge und verwenden Sie keine anderen Wagen-
heber, um Räder an diesem Fahrzeug auszuwechseln.

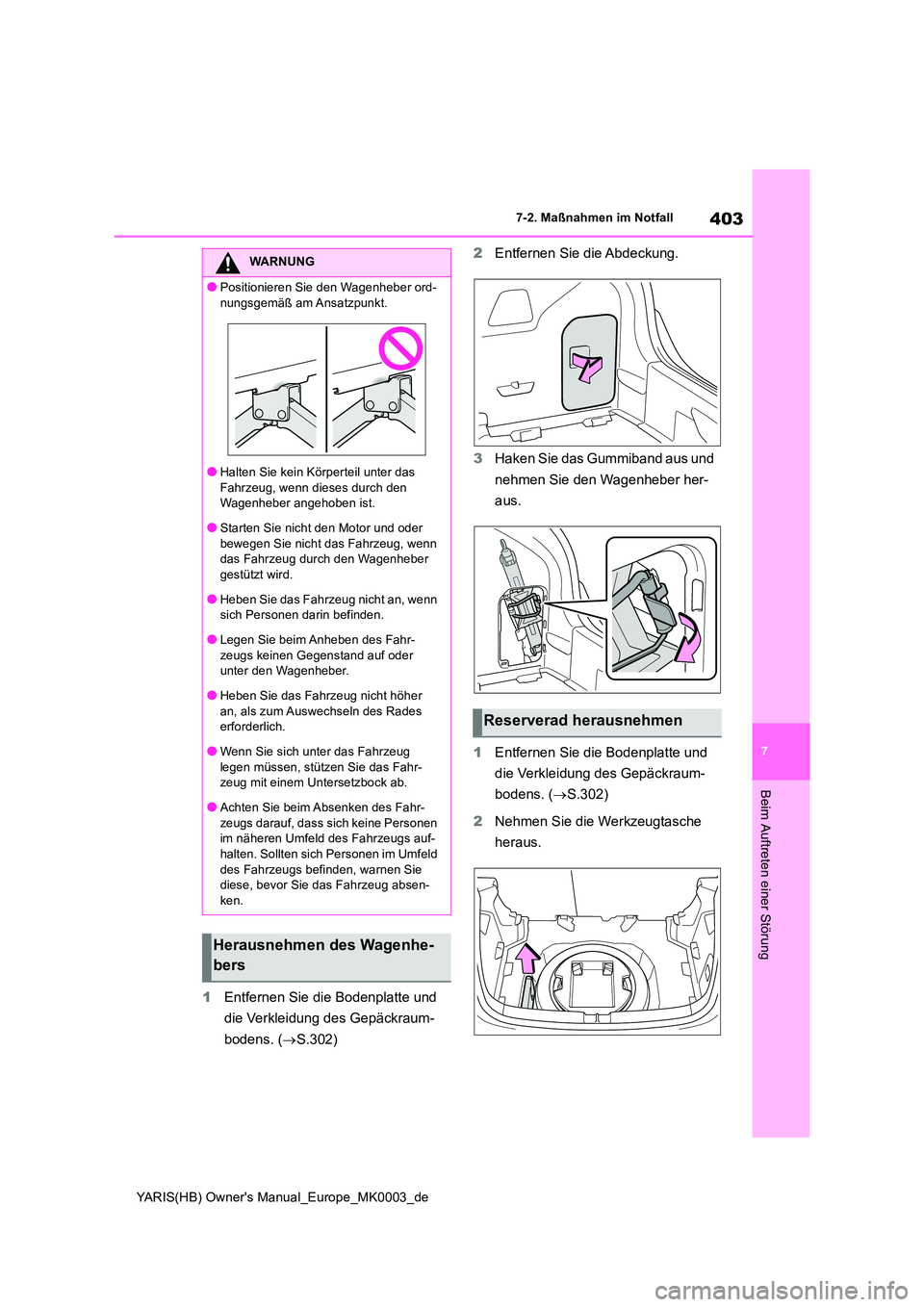

403
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1Entfernen Sie die Bodenplatte und
die Verkleidung des Gepäckraum-
bodens. ( →S.302)
2 Entfernen Sie die Abdeckung.
3 Haken Sie das Gummiband aus und
nehmen Sie den Wagenheber her-
aus.
1 Entfernen Sie die Bodenplatte und
die Verkleidung des Gepäckraum-
bodens. ( →S.302)
2 Nehmen Sie die Werkzeugtasche
heraus.
WARNUNG
●Positionieren Sie den Wagenheber ord-
nungsgemäß am Ansatzpunkt.
●Halten Sie kein Körperteil unter das
Fahrzeug, wenn dieses durch den Wagenheber angehoben ist.
●Starten Sie nicht den Motor und oder
bewegen Sie nicht das Fahrzeug, wenn das Fahrzeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahr-
zeugs keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher
an, als zum Auswechseln des Rades erforderlich.
●Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahr-zeug mit einem Untersetzbock ab.
●Achten Sie beim Absenken des Fahr-zeugs darauf, dass sich keine Personen im näheren Umfeld des Fahrzeugs auf-
halten. Sollten sich Personen im Umfeld des Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absen-
ken.
Herausnehmen des Wagenhe-
bers
Reserverad herausnehmen

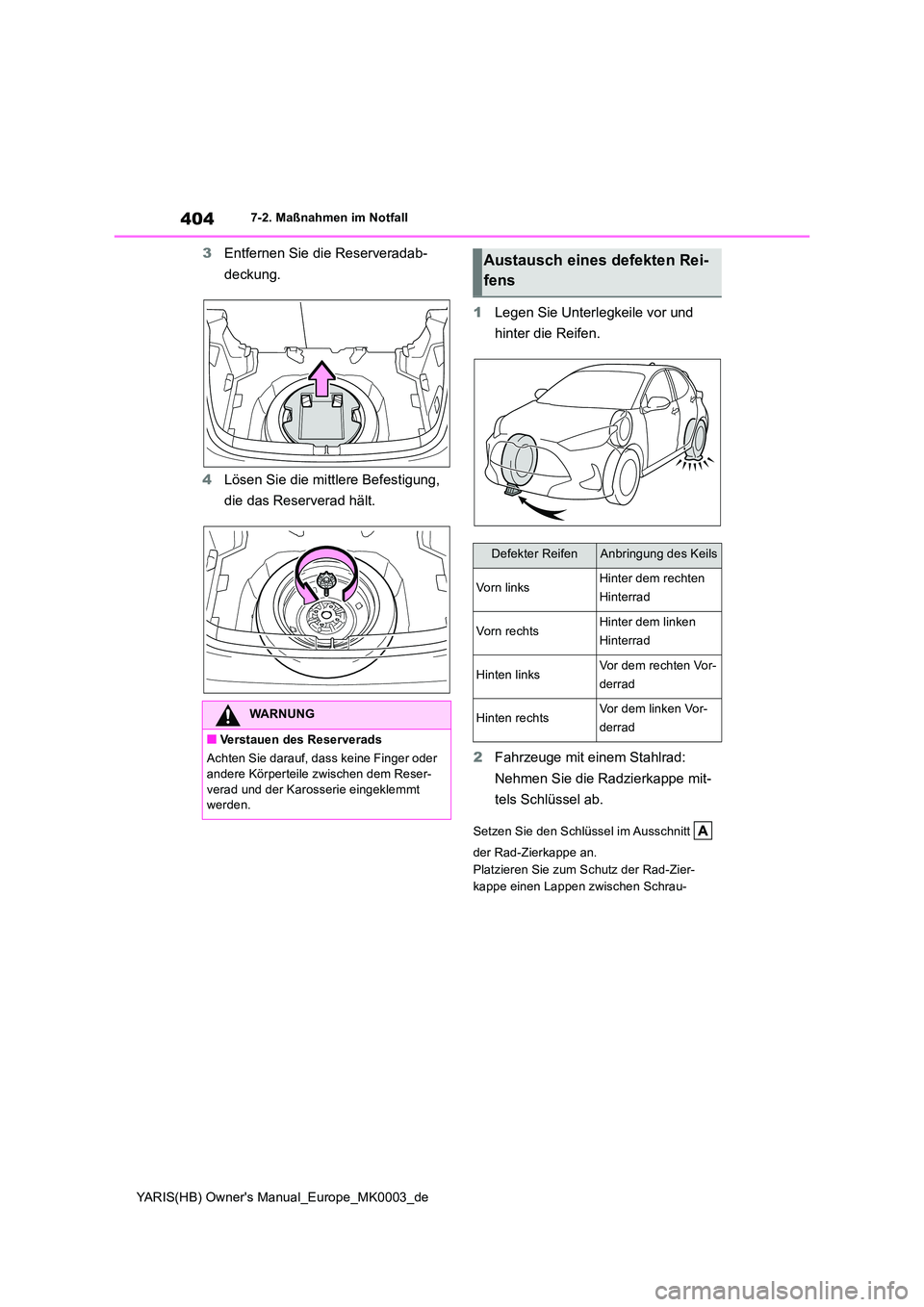

404
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
3Entfernen Sie die Reserveradab-
deckung.
4 Lösen Sie die mittlere Befestigung,
die das Reserverad hält.
1 Legen Sie Unterlegkeile vor und
hinter die Reifen.
2 Fahrzeuge mit einem Stahlrad:
Nehmen Sie die Radzierkappe mit-
tels Schlüssel ab.
Setzen Sie den Schlüssel im Ausschnitt
der Rad-Zierkappe an.
Platzieren Sie zum Schutz der Rad-Zier-
kappe einen Lappen zwischen Schrau-
WARNUNG
■Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.
Austausch eines defekten Rei-
fens
Defekter ReifenAnbringung des Keils
Vorn linksHinter dem rechten
Hinterrad
Vo rn r e ch t sHinter dem linken
Hinterrad
Hinten linksVor dem rechten Vor-
derrad
Hinten rechtsVor dem linken Vor-
derrad

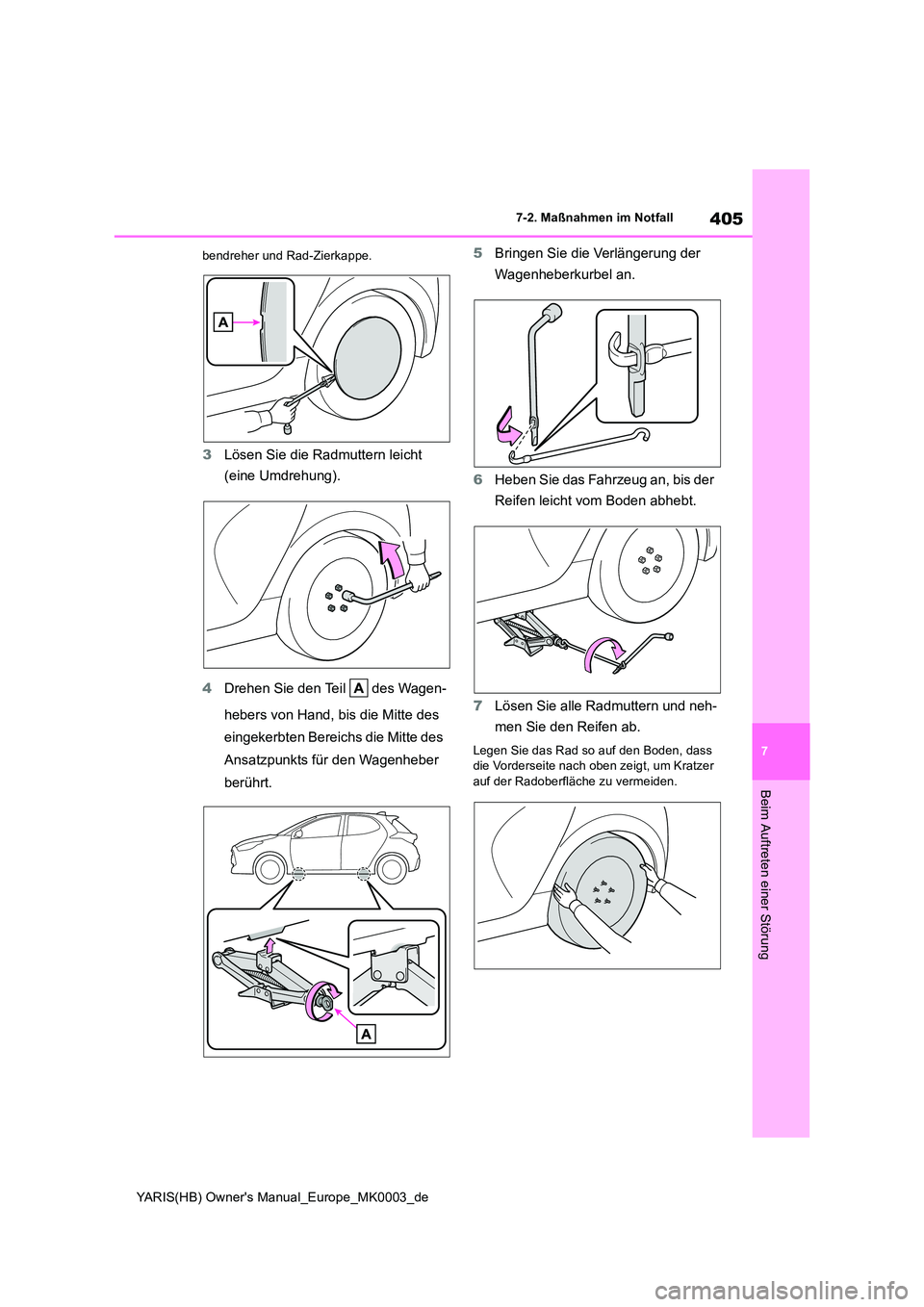

405
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
bendreher und Rad-Zierkappe.
3Lösen Sie die Radmuttern leicht
(eine Umdrehung).
4 Drehen Sie den Teil des Wagen-
hebers von Hand, bis die Mitte des
eingekerbten Bereichs die Mitte des
Ansatzpunkts für den Wagenheber
berührt.
5 Bringen Sie die Verlängerung der
Wagenheberkurbel an.
6 Heben Sie das Fahrzeug an, bis der
Reifen leicht vom Boden abhebt.
7 Lösen Sie alle Radmuttern und neh-
men Sie den Reifen ab.
Legen Sie das Rad so auf den Boden, dass die Vorderseite nach oben zeigt, um Kratzer
auf der Radoberfläche zu vermeiden.

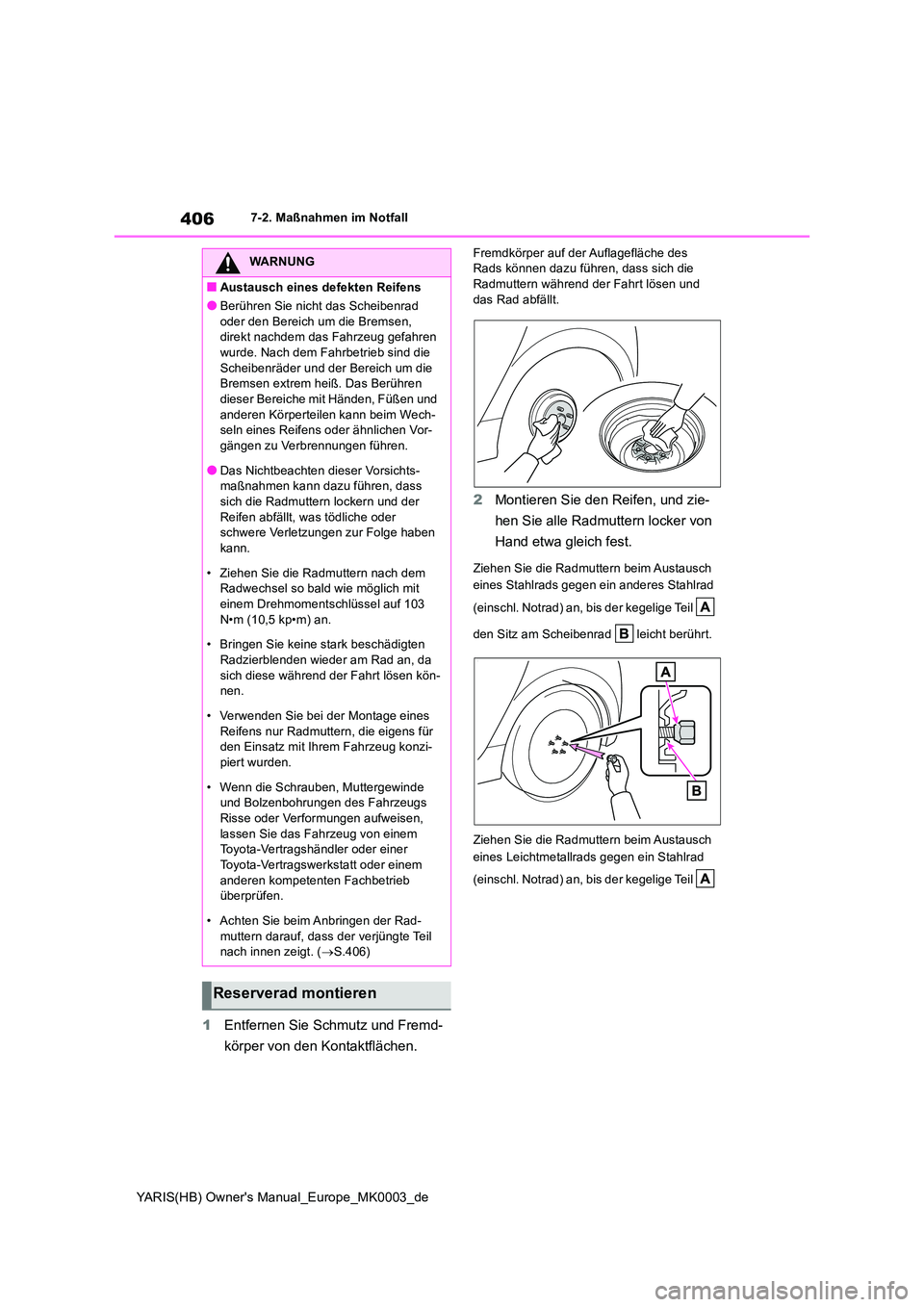

406
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
1Entfernen Sie Schmutz und Fremd-
körper von den Kontaktflächen.
Fremdkörper auf der Auflagefläche des Rads können dazu führen, dass sich die Radmuttern während der Fahrt lösen und
das Rad abfällt.
2 Montieren Sie den Reifen, und zie-
hen Sie alle Radmuttern locker von
Hand etwa gleich fest.
Ziehen Sie die Radmuttern beim Austausch
eines Stahlrads gegen ein anderes Stahlrad
(einschl. Notrad) an, bis der kegelige Teil
den Sitz am Scheibenrad leicht berührt.
Ziehen Sie die Radmuttern beim Austausch
eines Leichtmetallrads gegen ein Stahlrad
(einschl. Notrad) an, bis der kegelige Teil
WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht das Scheibenrad
oder den Bereich um die Bremsen, direkt nachdem das Fahrzeug gefahren wurde. Nach dem Fahrbetrieb sind die
Scheibenräder und der Bereich um die Bremsen extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und
anderen Körperteilen kann beim Wech- seln eines Reifens oder ähnlichen Vor-gängen zu Verbrennungen führen.
●Das Nichtbeachten dieser Vorsichts-maßnahmen kann dazu führen, dass sich die Radmuttern lockern und der
Reifen abfällt, was tödliche oder schwere Verletzungen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit einem Drehmomentschlüssel auf 103
N•m (10,5 kp•m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen kön- nen.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für den Einsatz mit Ihrem Fahrzeug konzi-
piert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Rad- muttern darauf, dass der verjüngte Teil nach innen zeigt. ( →S.406)
Reserverad montieren

407
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
den Sitz am Scheibenrad leicht berührt.
3Senken Sie das Fahrzeug ab.
4 Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment: 103 N•m (10,5 kp•m)
5 Verstauen Sie das defekte Rad, den
Wagenheber und alle Werkzeuge.
■Reserverad in voller Größe (je nach Ausstattung)
●Das Reserverad in voller Größe hat einen
Aufkleber mit der Aufschrift “Temporary use only” auf der Außenfläche des Rads. Verwenden Sie das Reserverad nur vor-
übergehend und nur im Notfall.
●Kontrollieren Sie den Reifenfülldruck des
Reserverads in voller Größe. ( →S.431)
■Notrad (je nach Ausstattung)
●Das Notrad ist an der Aufschrift “TEMPO-
RARY USE ONLY” an der Flanke zu erkennen. Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Kontrollieren Sie den Reifenfülldruck des Notrads. ( →S.431)
■Wenn das Fahrzeug ein Notrad hat (je
nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit dem Notrad fahren.
■Bei Verwendung des Notrads (je nach
Ausstattung)
Da das Notrad nicht mit einem Reifendruck- Warnventil und Sender ausgestattet ist, wird ein zu geringer Fülldruck des Notrads vom
Reifendruck-Warnsystem nicht angezeigt. Wenn Sie das Notrad ersetzen, wenn die Reifendruck-Warnleuchte bereits leuchtet,
bleibt die Leuchte an.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorder-rad haben (Fahrzeuge mit Notrad)
Installieren Sie das Notrad auf einem der Hin-
terräder des Fahrzeugs. Führen Sie die fol- genden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
1 Ersetzen Sie einen Hinterreifen durch
das Notrad.
2 Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
3 Montieren Sie die Schneeketten auf den Vorderrädern.
■Beim Wiederanbringen der Radzier-
kappe (Stahlräder außer Notrad)
Richten Sie die Aussparung der Rad-Zier- kappe am Ventilschaft aus, wie in der Abbil-dung dargestellt.

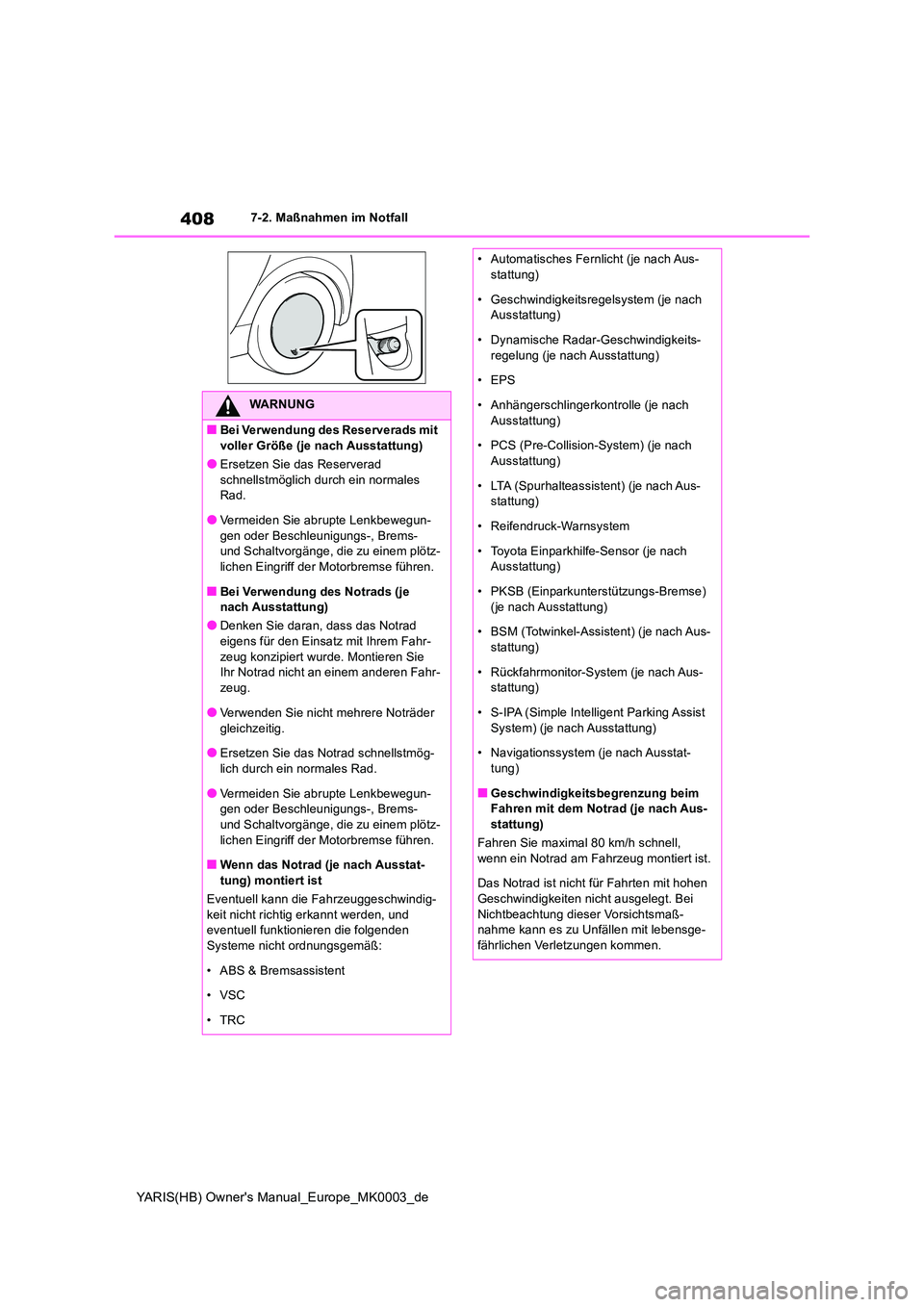

408
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
WARNUNG
■Bei Verwendung des Reserverads mit
voller Größe (je nach Ausstattung)
●Ersetzen Sie das Reserverad schnellstmöglich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Bei Verwendung des Notrads (je nach Ausstattung)
●Denken Sie daran, dass das Notrad
eigens für den Einsatz mit Ihrem Fahr- zeug konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahr-
zeug.
●Verwenden Sie nicht mehrere Noträder
gleichzeitig.
●Ersetzen Sie das Notrad schnellstmög- lich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Wenn das Notrad (je nach Ausstat- tung) montiert ist
Eventuell kann die Fahrzeuggeschwindig-
keit nicht richtig erkannt werden, und eventuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
• ABS & Bremsassistent
• VSC
•TRC
• Automatisches Fernlicht (je nach Aus- stattung)
• Geschwindigkeitsregelsystem (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeits-
regelung (je nach Ausstattung)
•EPS
• Anhängerschlingerkontrolle (je nach
Ausstattung)
• PCS (Pre-Collision-System) (je nach Ausstattung)
• LTA (Spurhalteassistent) (je nach Aus- stattung)
• Reifendruck-Warnsystem
• Toyota Einparkhilfe-Sensor (je nach Ausstattung)
• PKSB (Einparkunterstützungs-Bremse)
(je nach Ausstattung)
• BSM (Totwinkel-Assistent) (je nach Aus- stattung)
• Rückfahrmonitor-System (je nach Aus- stattung)
• S-IPA (Simple Intelligent Parking Assist
System) (je nach Ausstattung)
• Navigationssystem (je nach Ausstat- tung)
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Aus-stattung)
Fahren Sie maximal 80 km/h schnell,
wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaß- nahme kann es zu Unfällen mit lebensge-fährlichen Verletzungen kommen.

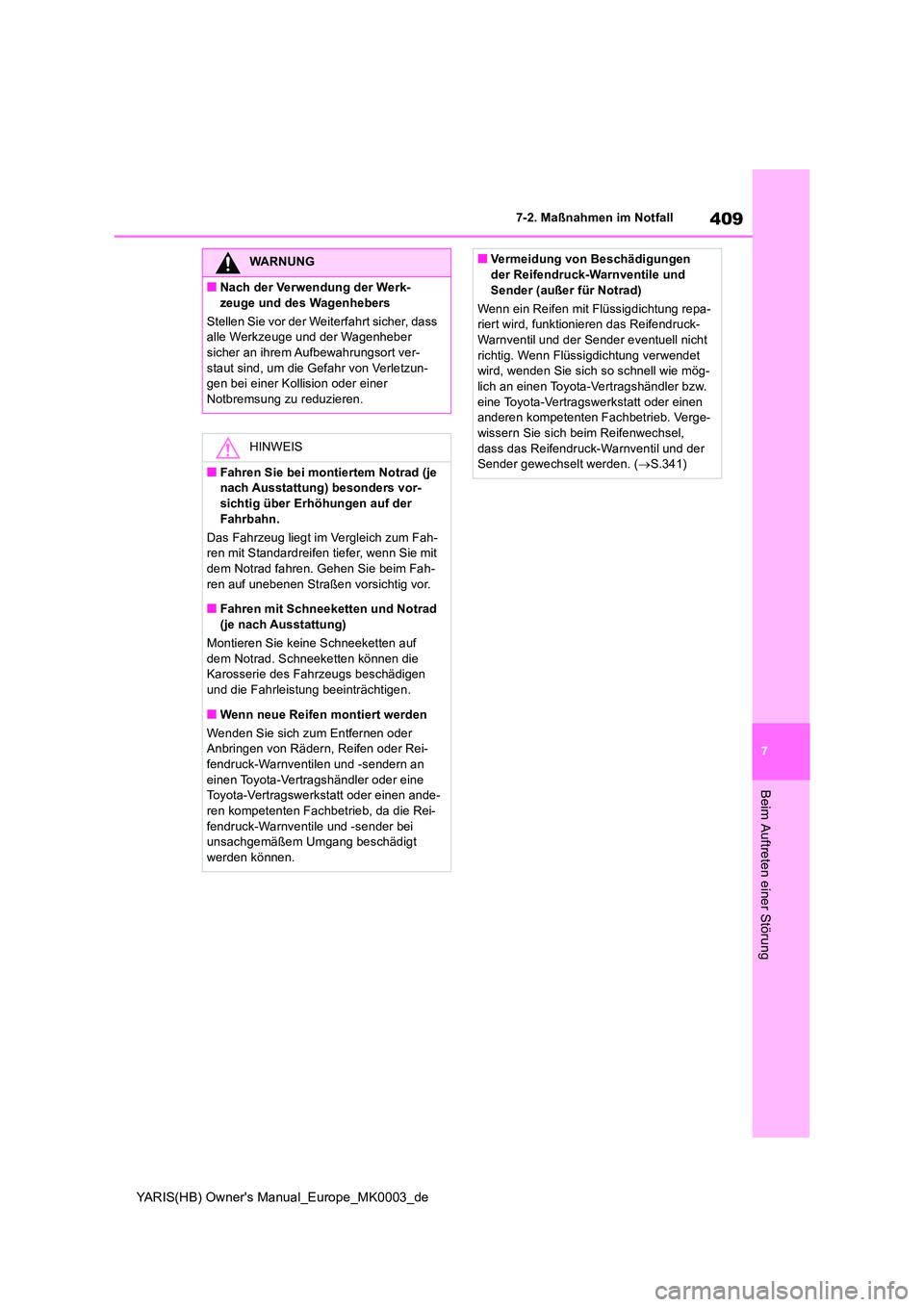

409
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Nach der Verwendung der Werk-
zeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber sicher an ihrem Aufbewahrungsort ver-
staut sind, um die Gefahr von Verletzun- gen bei einer Kollision oder einer Notbremsung zu reduzieren.
HINWEIS
■Fahren Sie bei montiertem Notrad (je nach Ausstattung) besonders vor-sichtig über Erhöhungen auf der
Fahrbahn.
Das Fahrzeug liegt im Vergleich zum Fah- ren mit Standardreifen tiefer, wenn Sie mit dem Notrad fahren. Gehen Sie beim Fah-
ren auf unebenen Straßen vorsichtig vor.
■Fahren mit Schneeketten und Notrad (je nach Ausstattung)
Montieren Sie keine Schneeketten auf
dem Notrad. Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleistung beeinträchtigen.
■Wenn neue Reifen montiert werden
Wenden Sie sich zum Entfernen oder Anbringen von Rädern, Reifen oder Rei-fendruck-Warnventilen und -sendern an
einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb, da die Rei-
fendruck-Warnventile und -sender bei unsachgemäßem Umgang beschädigt werden können.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und
Sender (außer für Notrad)
Wenn ein Reifen mit Flüssigdichtung repa- riert wird, funktionieren das Reifendruck-Warnventil und der Sender eventuell nicht
richtig. Wenn Flüssigdichtung verwendet wird, wenden Sie sich so schnell wie mög-lich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-wissern Sie sich beim Reifenwechsel,
dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( →S.341)

410
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Einer der folgenden Punkte kann die
Störung verursachen:
z Im Fahrzeugtank befindet sich nicht
genug Kraftstoff. Tanken Sie Kraft-
stoff nach.
z Der Motor ist möglicherweise mit
Kraftstoff geflutet (abgesoffen). Ver-
suchen Sie noch einmal, den Motor
unter Beachtung des korrekten
Anlassvorgangs zu starten.
( →S.161, 163)
z Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( →S.77)
Einer der folgenden Punkte kann die
Störung verursachen:
z Die Batterie ist möglicherweise ent-
laden. ( →S.414)
z Die Anschlüsse der Batteriepole sind
möglicherweise locker oder kor-
rodiert. ( →S.332)
Das Anlassersystem des Motors weist
möglicherweise aufgrund eines elektri-
schen Problems eine Funktionsstörung
auf. Das kann z.B. vorkommen, wenn
die Batterie des elektronischen Schlüs-
sels leer ist oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch eine
Notlösung, um den Motor zu starten.
( →S.411)
Einer der folgenden Punkte kann die
Störung verursachen:
z Die Batterie ist möglicherweise ent-
laden. ( →S.414)
z Ein oder beide Batteriepole ist/sind
möglicherweise abgeklemmt.
( →S.332)
z Es liegt möglicherweise eine Funkti-
onsstörung im Lenkschloss vor
(Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem).
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.

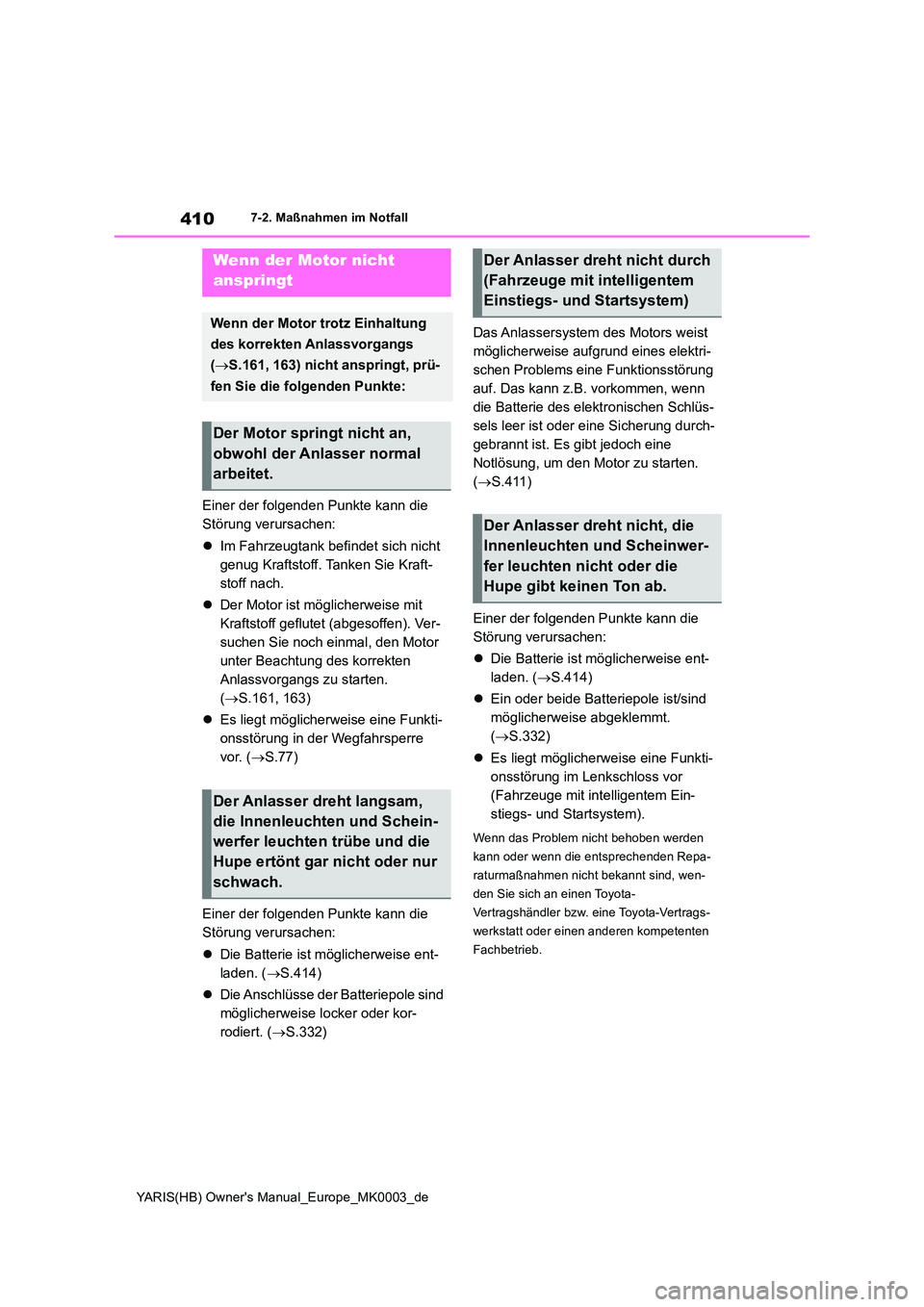

Wenn der Motor nicht
anspringt
Wenn der Motor trotz Einhaltung
des korrekten Anlassvorgangs
( →S.161, 163) nicht anspringt, prü-
fen Sie die folgenden Punkte:
Der Motor springt nicht an,
obwohl der Anlasser normal
arbeitet.
Der Anlasser dreht langsam,
die Innenleuchten und Schein-
werfer leuchten trübe und die
Hupe ertönt gar nicht oder nur
schwach.
Der Anlasser dreht nicht durch
(Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
Der Anlasser dreht nicht, die
Innenleuchten und Scheinwer-
fer leuchten nicht oder die
Hupe gibt keinen Ton ab.
