TOYOTA YARIS HATCHBACK 2021 Bruksanvisningar (in Swedish)

241
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
• Omedelbart efter att RCTA-funktio-nen har aktiverats
• Omedelbart efter att motorn startas
med RCTA-funktionen påslagen
• Om sensorerna inte kan känna av ett fordon på grund av hinder
lTillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande
omständigheter:
• Om ett fordon passerar vid sidan av
din bil
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
• Om en bogseringsögla är monterad bakpå fordonet
*: i förekommande fall
nIntelligent autobroms (sta-
tiska föremål)
 sid. 246
nIntelligent autobroms (kor-
sande trafik bakom bilen)
 sid. 252
PKSB (Intelligent
autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med ett
detekterat föremål är hög akti-
veras en varning som uppma-
nar föraren att göra en undan-
manöver. Om systemet bedö-
mer att sannolikheten av en
kollision med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OMK0001SE.book Page 241 Frida y, February 26, 2021 10:53 AM

242
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Den intelligenta autobromsen kan
aktiveras/inaktiveras på informa-
tionsdisplayen. Samtliga funktioner
för den intelligenta autobromsen
(statiska föremål och korsande tra-
fik bakom bilen) aktiveras/inaktive-
ras samtidigt.
Använd de rattmonterade kontrol-
lerna för att aktivera/inaktivera den
intelligenta autobromsen.
( sid. 86, 92)
1 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten för att välja
.
2 Tryck på / (vertikal dis-
play) eller / (horisontell
display) på ratten och välj ,
tryck sedan på .
När den intelligenta autobromsen har
inaktiverats tänds indikatorn PKSB OFF
( sid. 76).
Återaktivera systemet efter inaktivering
genom att välja på informationsdis-
playen, välj och därefter On. Om
systemet inaktiveras med den här
metoden återaktiveras det inte genom
att startknappen stängs av och sedan
trycks till ON.
VARNING
nBegränsningar i det intelligenta
autobromssystemet
Förlita dig inte alltför mycket på syste-
met, det kan leda till en olycka.
Kontrollera alltid säkerheten kring
bilen när du kör.
Beroende på bilens skick och
rådande vägförhållanden, väder etc,
aktiveras systemet eventuellt inte.
Sensorernas och radarns avkän-
ningsförmåga är begränsad. Kontroll-
era alltid säkerheten kring bilen när
du kör.
lFöraren själv ansvarar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att
mildra inverkan av sammanstöt-
ningar. Funktionen aktiveras dock
inte alltid i vissa situationer.
lDen intelligenta autobromsen är
inte avsedd att stoppa bilen full-
ständigt. Även om systemet har
stoppat bilen måste dessutom
bromspedalen trampas ner omedel-
bart eftersom bromsregleringen
upphör efter cirka 2 sekunder.
OBSERVERA
nOm ”PKSB Unavailable” (PKSB
ej tillgängligt) visas på informa-
tionsdisplayen och indikatorn
PKSB OFF är tänd
Om det här meddelandet visas ome-
delbart efter att st artknappen tryckts
till ON måste bilen köras varsamt, var
uppmärksam på omgivningen. Du kan
behöva köra bilen en viss tid innan
systemet återgår till normalt skick.
(Om systemet inte återgår till normalt
skick efter en stunds körning ska sen-
sorerna och ytorna omkring dem på
stötfångarna rengöras.)
Aktivera/inaktivera den
intelligenta autobromsen
OMK0001SE.book Page 242 Frida y, February 26, 2021 10:53 AM

243
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
När begränsningen av motorns
effekt eller bromskontroll är aktive-
rad hörs en summerton och ett
meddelande visas på informations-
displayen och vindrutedisplayen (i
förekommande fall) för att upp-
märksamma föraren.
Beroende på situationen aktiveras reg-
leringen av motorns effektbegränsning
för att antingen begränsa acceleratio-
nen eller begränsa uteffekten så
mycket som möjligt.
Begränsning av motorns uteffekt
är aktiverad (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsskärm: ”Object Detected
Acceleration Reduced”
Vindrutedisplay (i förekommande fall):
Ingen varning visas
PKSB OFF, indikator: Lyser inte
Summerton: Hörs inte
 Reglering av motorns effektbe-
gränsning är aktiv (mesta möjliga
begränsning av uteffekten)
Systemet har bedömt att en inbroms-
ning som är kraftigare än normalt är
nödvändig.
Informationsdisplay och vindrutedisplay
(i förekommande fall): ”BROMSA!”
PKSB OFF, indikator: Lyser inte
Summerton: Kort ljudsignal
 Bromsregleringen är i gång
Systemet bedömer att nödbromsning är
nödvändig.
Informationsdisplay och vindrutedisplay
(i förekommande fall): ”BROMSA!”
PKSB OFF, indikato r: Lyser inte
Summerton: Kort ljudsignal
 Bil stoppad av systemåtgärd
Bilen har stoppats genom en bromsreg-
leringsåtgärd.
Informationsdisplay och vindrutedisplay
(i förekommande fall) : ”Switch to Brake”
(Om gaspedalen inte är nedtrampad,
visas ”Press Brake Pedal”)
PKSB OFF, indikator: Lyser
Summerton: Kort ljudsignal
Om det intelligenta autobromssys-
temet bedömer att en kollision med
ett detekterat föremål är sannolik
begränsas motorns uteffekt för att
inskränka en ökning av körhastig-
heten. (Begränsning av motorns
uteffekt: Se figur 2.)
Om föraren fortsätter att trampa
ned gaspedalen ansätts dessutom
bromsarna automatiskt för att
minska bilens hastighet. (Broms-
reglering: Se figur 3.)
 Figur 1: När PKSB (Intelligent
autobroms) inaktiveras
Displayer och summertoner
till begränsning av motorns
effekt och bromskontroll
Systemöversikt
OMK0001SE.book Page 243 Frida y, February 26, 2021 10:53 AM

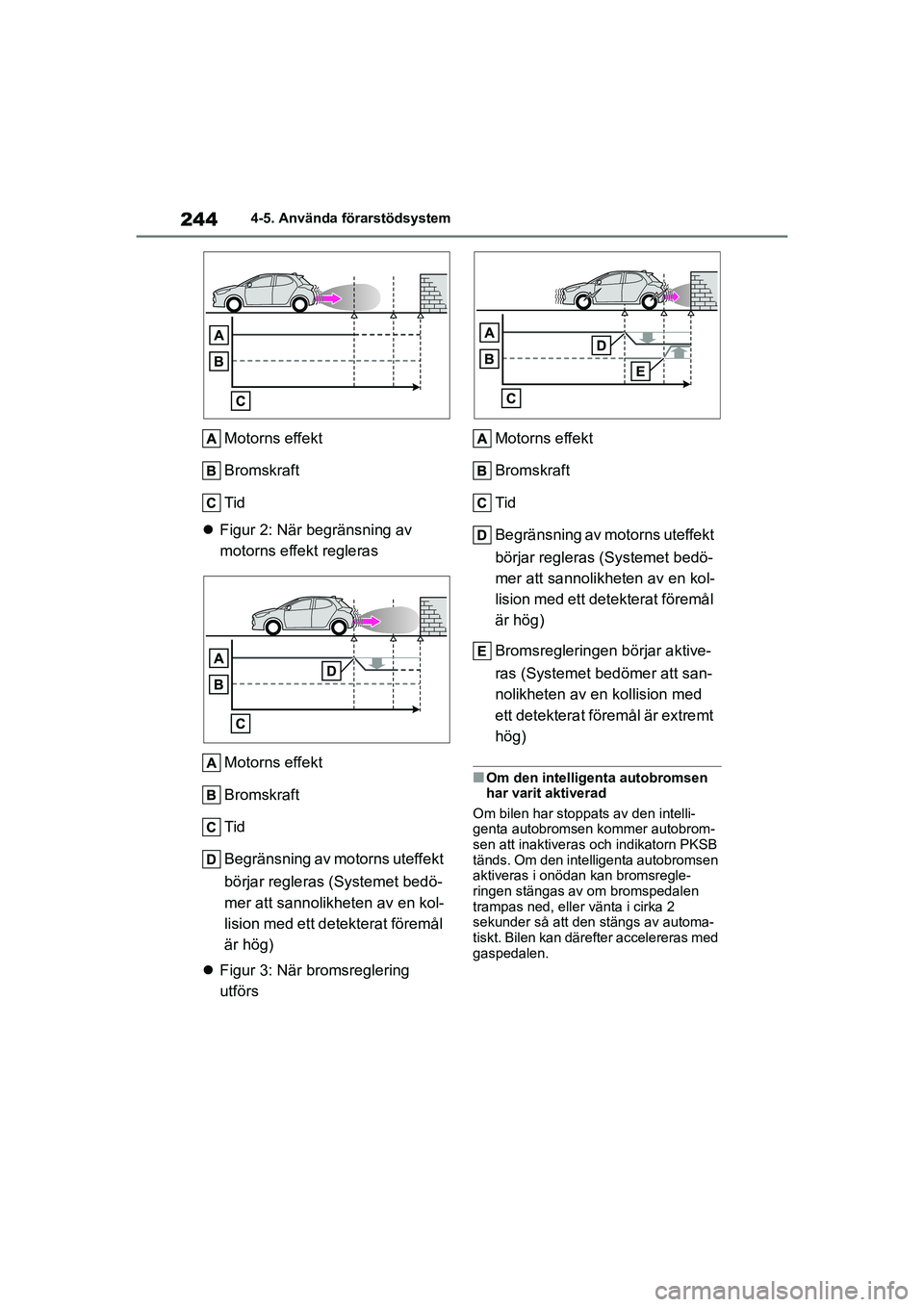

244
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Motorns effekt
Bromskraft
Tid
 Figur 2: När begränsning av
motorns effekt regleras
Motorns effekt
Bromskraft
Tid
Begränsning av motorns uteffekt
börjar regleras (Systemet bedö-
mer att sannolikheten av en kol-
lision med ett detekterat föremål
är hög)
 Figur 3: När bromsreglering
utförs Motorns effekt
Bromskraft
Tid
Begränsning av motorns uteffekt
börjar regleras (Systemet bedö-
mer att sannolikheten av en kol-
lision med ett detekterat föremål
är hög)
Bromsregleringen börjar aktive-
ras (Systemet bedömer att san-
nolikheten av en kollision med
ett detekterat föremål är extremt
hög)
nOm den intelligenta autobromsen
har varit aktiverad
Om bilen har stoppats av den intelli-
genta autobromsen kommer autobrom-
sen att inaktiveras och indikatorn PKSB
tänds. Om den inte lligenta autobromsen
aktiveras i onödan kan bromsregle-
ringen stängas av om bromspedalen
trampas ned, eller vänta i cirka 2
sekunder så att den stängs av automa-
tiskt. Bilen kan därefter accelereras med
gaspedalen.
OMK0001SE.book Page 244 Frida y, February 26, 2021 10:53 AM

245
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
nÅteraktivera den intelligenta
autobromsen
Återaktivera den intelligenta autobrom-
sen om den har inaktiverats antingen
genom att aktivera systemet igen
( sid. 242), eller tryck startknappen till
avstängt läge och till ON. Dessutom, om
föremålet inte längre finns i bilens fär-
driktning eller om bilens färdriktning
ändras (t.ex. när man har kört framåt
och börjar backa istället, eller tvärtom)
återupptas systemet automatiskt.
nOm ”PKSB Unavailable” (PKSB ej
tillgängligt) i visas på informations-
displayen och indikatorn PKSB
OFF är tänd
Om bilen har stoppats av den intelli-
genta autobromsen kommer autobrom-
sen att inaktiveras och indikatorn PKSB
tänds.
lEn sensor kan vara täckt med vatten-
droppar, is, snö, smuts eller liknande.
Ta bort vattendropparna, isen, snön,
smutsen etc från se nsorn så att syste-
met återgår till normal funktion.
På grund av isbildning på sensorn i
kallt väder visas ib land ett varnings-
meddelande ,eller sensorn kan even-
tuellt inte detektera ett föremål. När
isen smälter återgår sensorn till nor-
mal funktion.
lOm det här meddelandet visas kan en
sensor på främre eller bakre stötfång-
aren vara smutsig. Rengör senso-
rerna och den omgivande ytan på
stötfångarna.
lOm det här meddelandet visas även
om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en auk-
toriserad Toyota-åte rförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lNollställning har kanske inte utförts
efter att en batteripol hade lossats och
satts tillbaka. No llställa systemet
( sid. 245)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
nOm en batteripol har tagits loss och
därefter anslutits
Systemet måste nolls tällas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
OMK0001SE.book Page 245 Frida y, February 26, 2021 10:53 AM

246
YARIS F OMK0001SE
4-5. Använda förarstödsystem
*: i förekommande fall
Den här funktionen aktiveras i situationer, som följande, om ett föremål
detekteras i bilens färdriktning.
nBilen körs med låg hastighet och bromspedalen är inte nedtrampad,
eller trampas ned sent
Intelligent autobroms, funktion (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer at t en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det
detekterade föremålet och minska skadorna som uppstår.
Exempel på systemets funktion
OMK0001SE.book Page 246 Frida y, February 26, 2021 10:53 AM

247
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
nOm gaspedalen är nedtryckt för mycket
nOm bilen rör sig åt fel håll på grund av att fel växelläge har valts
 sid. 232
SensortyperVARNING
nSe till att den intelligenta
autobromsen kan fungera kor-
rekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( sid. 232).
I annat fall kan sensorerna eventuellt
inte fungera på rätt sätt vilket kan
orsaka en olyckshändelse.
lSensorerna får inte anpassas, tas
isär eller lackeras.
OMK0001SE.book Page 247 Frida y, February 26, 2021 10:53 AM

248
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nDen intelligenta autobromsen
(statiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 75, 76) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av motorns effekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
VARNING
lByt inte ut en sensor mot annat än
en originaldel.
lUtsätt inte sensorn eller den omgi-
vande ytan för hårda stötar.
lSkada inte sensorerna och håll
dem alltid rena.
lOm ytan kring en radarsensor
utsätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av funktionsstörning i
sensorn. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
nHantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att känna av föremål på rätt sätt
vilket kan försätta systemet ur funk-
tion, eller det kan aktiveras i onödan.
nOm den intelligenta autobromsen
(statiska föremål) aktiveras i onö-
dan, t.ex. vid en järnvägskors-
ning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2
sekunder vilket ger dig möjlighet att
fortsätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna om du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstör-
ning i en sensor.
nNär aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lVid kontroll av bilen med chassidy-
namometer eller liknande
lNär bilen lastas ombord en båt,
truck eller annat transportmedel
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan storlek
än den angivna storleken har mon-
terats
lOm främre delen av bilen höjs eller
sänks på grund av lasten i bilen
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
lI en automatisk biltvätt
OMK0001SE.book Page 248 Frida y, February 26, 2021 10:53 AM

249
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
• Den intelligenta autobromsen bedö-mer att inbromsning som är hårdare
än normalt är nödvändig för att und-
vika kollision.
lBromsreglering
• Begränsning av motorns effekt regle- ras
• Den intelligenta autobromsen bedö-
mer att omedelbar inbromsning är
nödvändig för att undvika kollision.
nDen intelligenta autobromsen
(statiska föremål) inaktiveras när
Funktionen inaktiveras om något av
nedanstående villkor uppfylls:
lBegränsning av motorns uteffekt
• Den intelligenta autobromsen inakti- veras.
• Systemet bedömer att kollisionen kan undvikas med normal inbromsning.
• Det statiska föremålet är högst på 2 till
4 meters avstånd från bilen eller i
bilens färdriktning.
lBromsreglering
• Den intelligenta autobromsen inakti- veras.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsregleringen.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i
bilens färdriktning.
nÅteraktivering av den intelligenta
autobromsen (sta tiska föremål)
 sid. 245
nDetekteringsområde för den
intelligenta autobromsen
(statiska föremål)
Detekteringsområdet för den intelli-
genta autobromsen (statiska föremål)
skiljer sig från detekteringsområdet för
Toyota parkeringssensor. ( sid. 235)
Även om Toyota parkeringssensor upp-
täcker ett före mål och ger varning akti-
veras eventuellt inte den intelligenta
autobromsen (statiska föremål).
nFöremål som den intelligenta
autobromsen (statiska föremål)
eventuellt inte detekterar
Sensorerna kan eventuellt inte detek-
tera vissa föremål, t.ex. följande:
lFotgängare
lBomullstyg, snö och andra material
som reflekterar ultrasoniska vågor
dåligt
lFöremål som inte är vinkelräta mot
marken, är inte vinkelräta mot bilens
färdriktning, är ojämna eller vågiga
lLåga föremål
lTunna föremål som me talltråd, staket,
rep och skyltar
lFöremål som är extremt nära stöt-
fångaren
lFöremål med snäva vinklar
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
nToyotas parkeringssensor,
summerton
Oavsett om summertonen till Toyota
parkeringssensor är aktiv eller ej
( sid. 233), om den intelligenta
autobromsen (statiska föremål) är akti-
verad ( sid. 242), när de främre eller
bakre sensorerna detekterar ett hinder
och bromsreglering utförs hörs sum-
mern till Toyota parkeringssensor för att
informera föraren om det ungefärliga
avståndet till föremålet.
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt aktiveras även om ingen
sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan
den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för
kollision föreligger.
lBilens omgivning
• Vid körning på smal väg
OMK0001SE.book Page 249 Frida y, February 26, 2021 10:53 AM

250
YARIS F OMK0001SE
4-5. Använda förarstödsystem
• Vid körning på en grusväg eller i ett område med högt gräs
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järn vägskorsning, väg-
bom och parkeringsplatser)
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Vid fickparkering
• När det finns spår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används för diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor vat- tenmängd, t.ex. vid körning på en
översvämmad väg
lVäder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet återgår
till normalt skick när detta har avlägs-
nats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• I starkt blåst
lAndra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är självly-
sande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en
sensor
lFörändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om en sensor har lackerats eller
täckts av en dekal, etc
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fung erar på rätt sätt
I vissa situationer, som följande, funge-
rar den här funktionen inte alltid på rätt
sätt.
lVäder
• När en sensor eller ytan runt en sen-
sor är mycket het eller kall
• I starkt blåst
OMK0001SE.book Page 250 Frida y, February 26, 2021 10:53 AM
