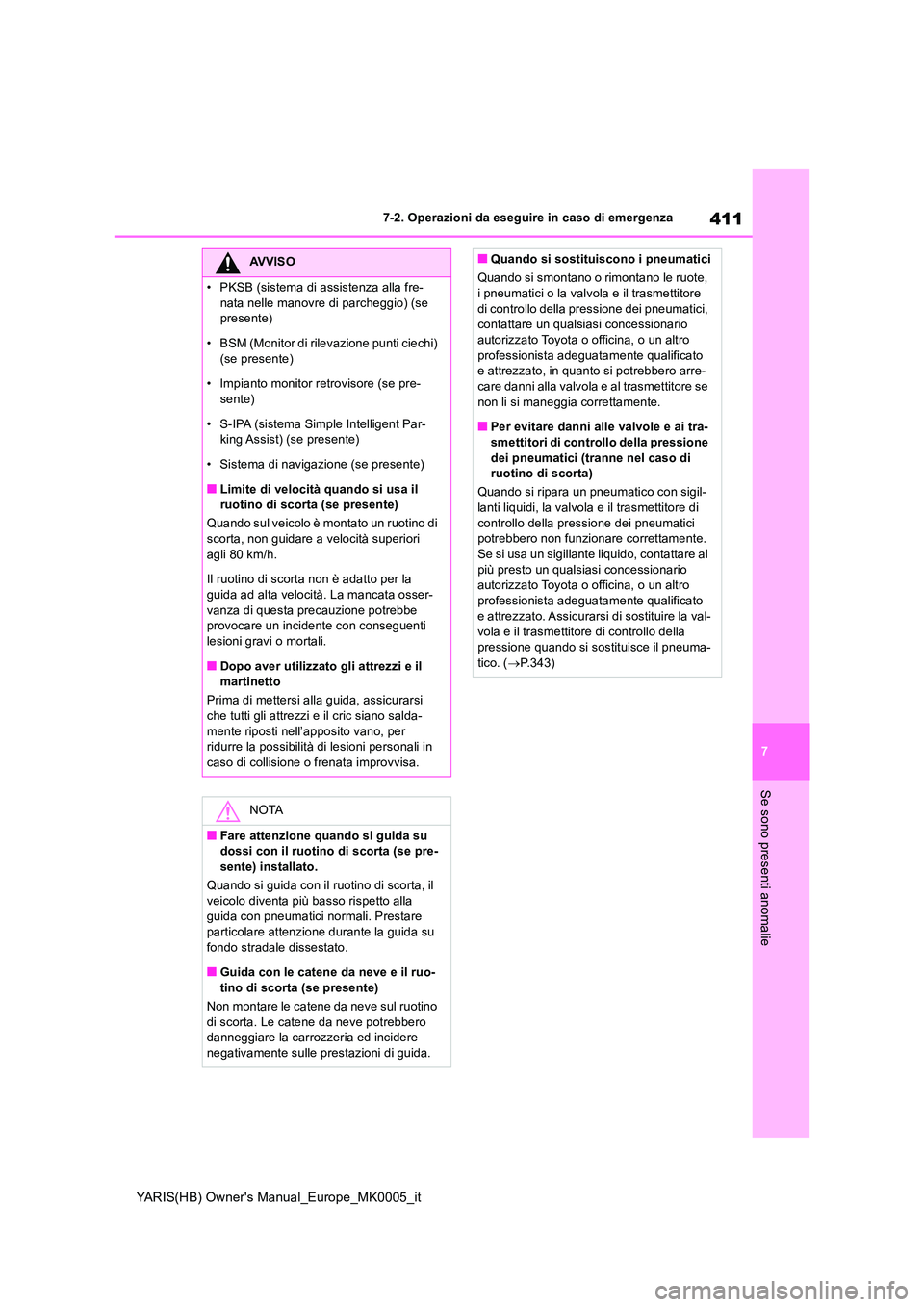

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO
• PKSB (sistema di assistenza alla fre-
nata nelle manovre di parcheggio) (se presente)
• BSM (Monitor di rilevazione punti ciechi)
(se presente)
• Impianto monitor retrovisore (se pre- sente)
• S-IPA (sistema Simple Intelligent Par- king Assist) (se presente)
• Sistema di navigazione (se presente)
■Limite di velocità quando si usa il ruotino di scorta (se presente)
Quando sul veicolo è montato un ruotino di scorta, non guidare a velocità superiori
agli 80 km/h.
Il ruotino di scorta non è adatto per la guida ad alta velocità. La mancata osser-
vanza di questa precauzione potrebbe provocare un incidente con conseguenti lesioni gravi o mortali.
■Dopo aver utilizzato gli attrezzi e il martinetto
Prima di mettersi alla guida, assicurarsi
che tutti gli attrezzi e il cric siano salda- mente riposti nell’apposito vano, per ridurre la possibilità di lesioni personali in
caso di collisione o frenata improvvisa.
NOTA
■Fare attenzione quando si guida su dossi con il ruotino di scorta (se pre-sente) installato.
Quando si guida con il ruotino di scorta, il
veicolo diventa più basso rispetto alla guida con pneumatici normali. Prestare particolare attenzione durante la guida su
fondo stradale dissestato.
■Guida con le catene da neve e il ruo- tino di scorta (se presente)
Non montare le catene da neve sul ruotino
di scorta. Le catene da neve potrebbero danneggiare la carrozzeria ed incidere negativamente sulle prestazioni di guida.
■Quando si sostituiscono i pneumatici
Quando si smontano o rimontano le ruote, i pneumatici o la valvola e il trasmettitore
di controllo della pressione dei pneumatici, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato, in quanto si potrebbero arre-care danni alla valvola e al trasmettitore se
non li si maneggia correttamente.
■Per evitare danni alle valvole e ai tra- smettitori di controllo della pressione
dei pneumatici (tranne nel caso di ruotino di scorta)
Quando si ripara un pneumatico con sigil- lanti liquidi, la valvola e il trasmettitore di
controllo della pressione dei pneumatici potrebbero non funzionare correttamente. Se si usa un sigillante liquido, contattare al
più presto un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato. Assicurarsi di sostituire la val- vola e il trasmettitore di controllo della pressione quando si sostituisce il pneuma-
tico. ( →P.343)

412

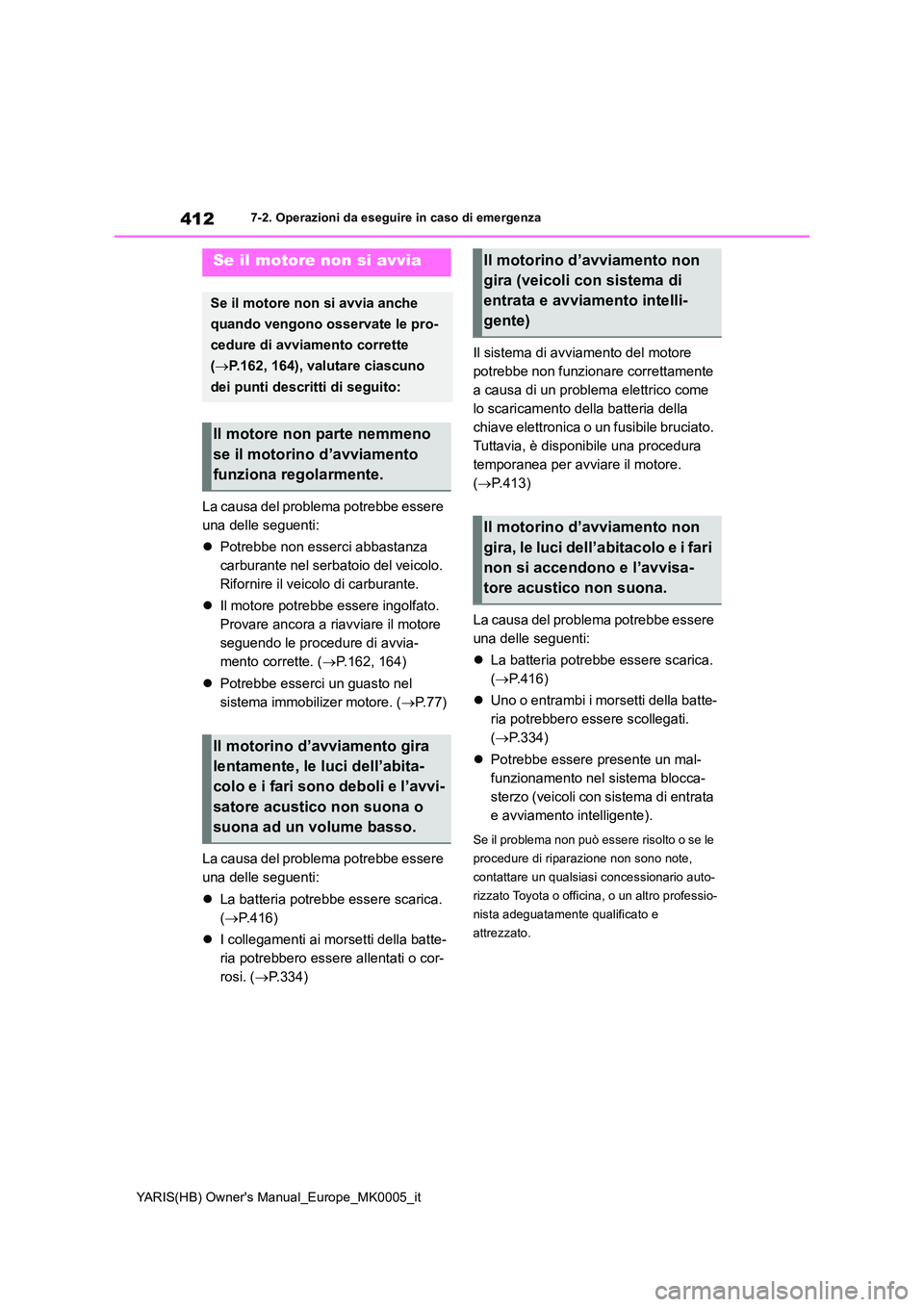

YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
La causa del problema potrebbe essere
una delle seguenti:
z Potrebbe non esserci abbastanza
carburante nel serbatoio del veicolo.
Rifornire il veicolo di carburante.
z Il motore potrebbe essere ingolfato.
Provare ancora a riavviare il motore
seguendo le procedure di avvia-
mento corrette. ( →P.162, 164)
z Potrebbe esserci un guasto nel
sistema immobilizer motore. ( →P. 7 7 )
La causa del problema potrebbe essere
una delle seguenti:
z La batteria potrebbe essere scarica.
( →P.416)
z I collegamenti ai morsetti della batte-
ria potrebbero essere allentati o cor-
rosi. ( →P.334)
Il sistema di avviamento del motore
potrebbe non funzionare correttamente
a causa di un problema elettrico come
lo scaricamento della batteria della
chiave elettronica o un fusibile bruciato.
Tuttavia, è disponibile una procedura
temporanea per avviare il motore.
( →P.413)
La causa del problema potrebbe essere
una delle seguenti:
z La batteria potrebbe essere scarica.
( →P.416)
z Uno o entrambi i morsetti della batte-
ria potrebbero essere scollegati.
( →P.334)
z Potrebbe essere presente un mal-
funzionamento nel sistema blocca-
sterzo (veicoli con sistema di entrata
e avviamento intelligente).
Se il problema non può essere risolto o se le
procedure di riparazione non sono note,
contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e
attrezzato.
Se il motore non si avvia
Se il motore non si avvia anche
quando vengono osservate le pro-
cedure di avviamento corrette
( →P.162, 164), valutare ciascuno
dei punti descritti di seguito:
Il motore non parte nemmeno
se il motorino d’avviamento
funziona regolarmente.
Il motorino d’avviamento gira
lentamente, le luci dell’abita-
colo e i fari sono deboli e l’avvi-
satore acustico non suona o
suona ad un volume basso.
Il motorino d’avviamento non
gira (veicoli con sistema di
entrata e avviamento intelli-
gente)
Il motorino d’avviamento non
gira, le luci dell’ abitacolo e i fari
non si accendono e l’avvisa-
tore acustico non suona.

413
7

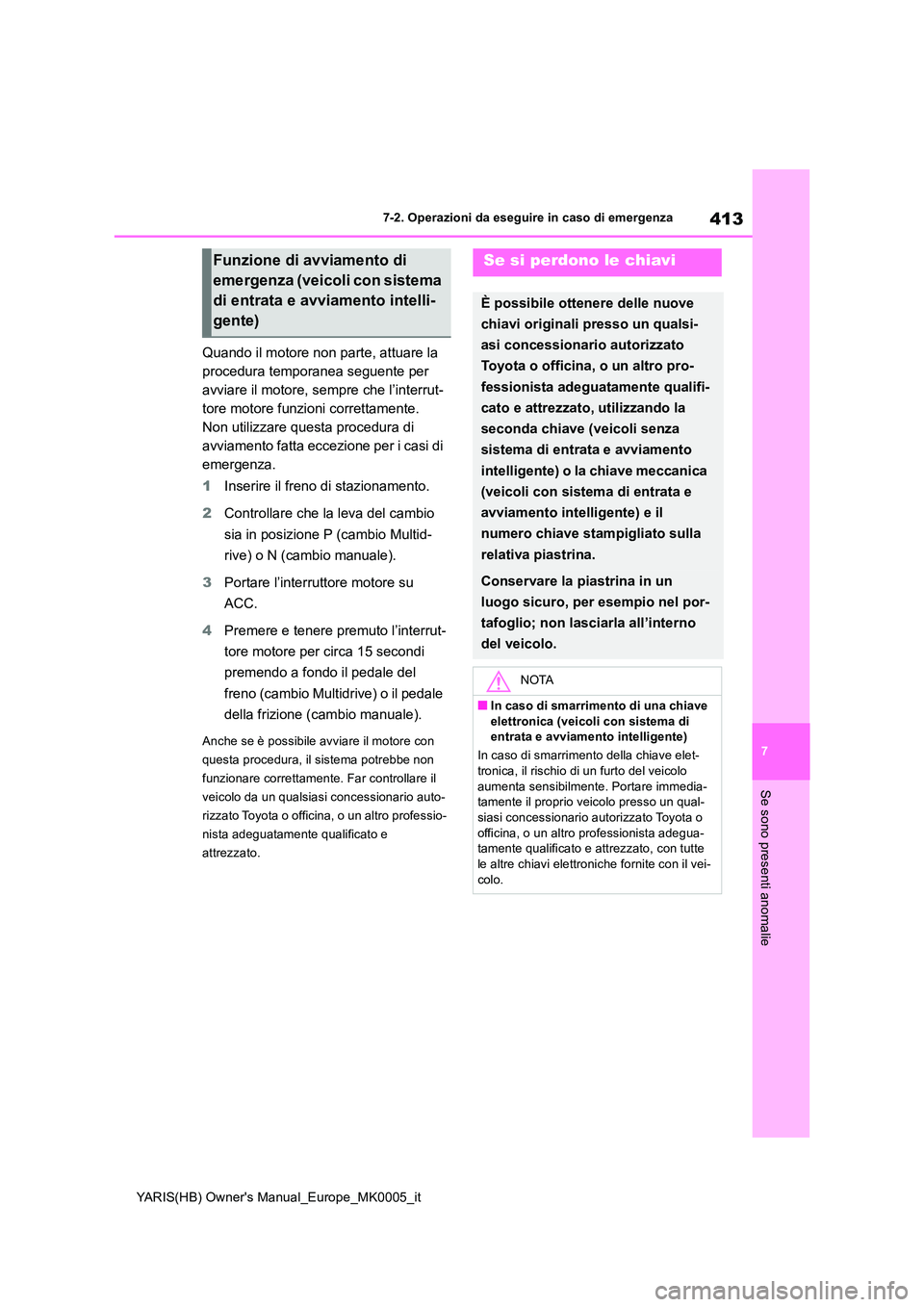

YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Quando il motore non parte, attuare la
procedura temporanea seguente per
avviare il motore, sempre che l’interrut-
tore motore funzioni correttamente.
Non utilizzare questa procedura di
avviamento fatta eccezione per i casi di
emergenza.
1 Inserire il freno di stazionamento.
2 Controllare che la leva del cambio
sia in posizione P (cambio Multid-
rive) o N (cambio manuale).
3 Portare l’interruttore motore su
ACC.
4 Premere e tenere premuto l’interrut-
tore motore per circa 15 secondi
premendo a fondo il pedale del
freno (cambio Multidrive) o il pedale
della frizione (cambio manuale).
Anche se è possibile avviare il motore con
questa procedura, il sistema potrebbe non
funzionare correttamente. Far controllare il
veicolo da un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e
attrezzato.
Funzione di avviamento di
emergenza (veicoli con sistema
di entrata e avviamento intelli-
gente)
Se si perdono le chiavi
È possibile ottenere delle nuove
chiavi originali presso un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro pro-
fessionista adeguatamente qualifi-
cato e attrezzato, utilizzando la
seconda chiave (veicoli senza
sistema di entrata e avviamento
intelligente) o la chiave meccanica
(veicoli con sistema di entrata e
avviamento intelligente) e il
numero chiave stampigliato sulla
relativa piastrina.
Conservare la piastrina in un
luogo sicuro, per esempio nel por-
tafoglio; non lasciarla all’interno
del veicolo.
NOTA
■In caso di smarrimento di una chiave
elettronica (veicoli con sistema di entrata e avviamento intelligente)
In caso di smarrimento della chiave elet- tronica, il rischio di un furto del veicolo
aumenta sensibilmente. Portare immedia- tamente il proprio veicolo presso un qual-siasi concessionario autorizzato Toyota o
officina, o un altro professionista adegua- tamente qualificato e attrezzato, con tutte le altre chiavi elettroniche fornite con il vei-
colo.

414

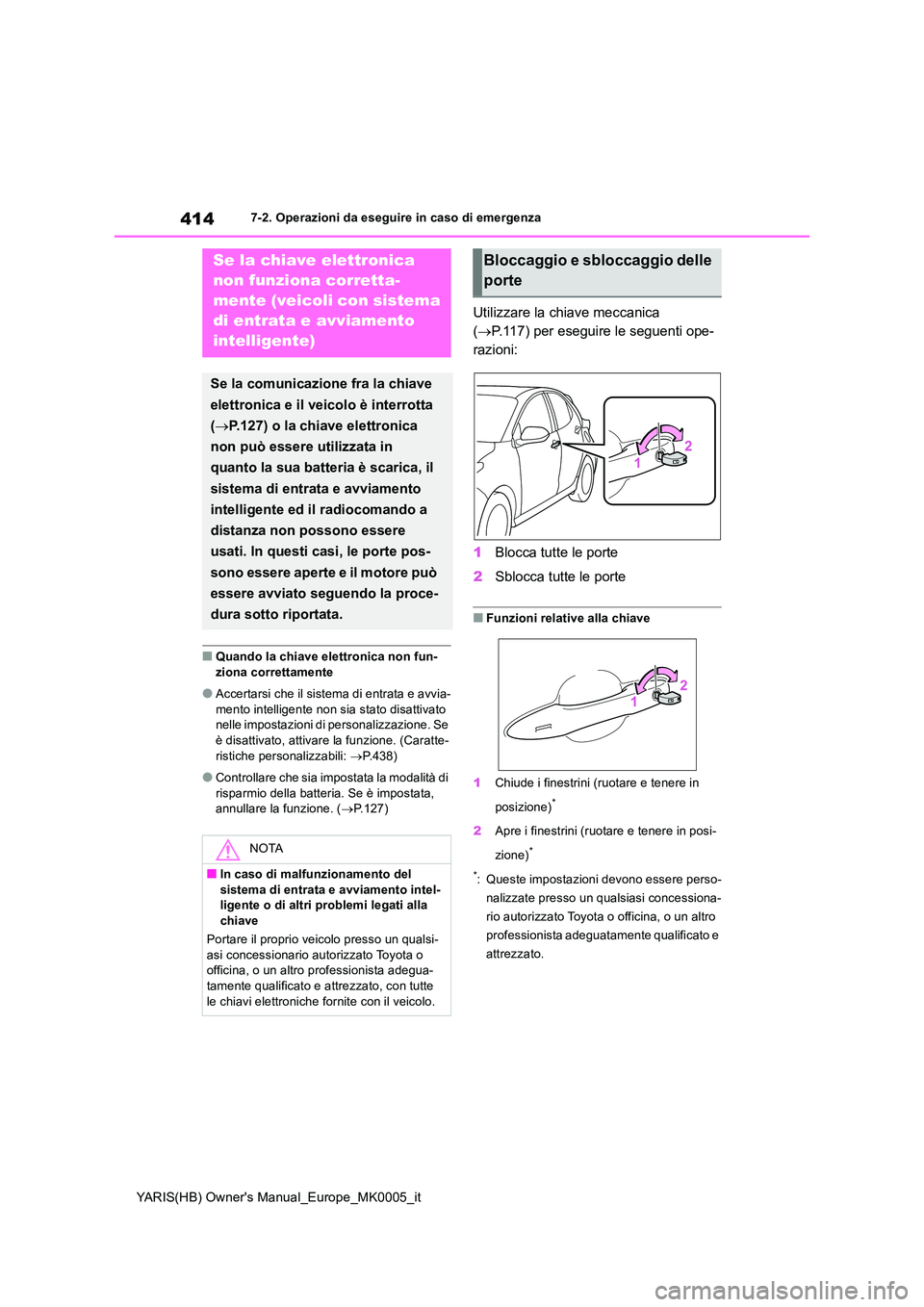

YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
■Quando la chiave elettronica non fun-
ziona correttamente
●Accertarsi che il sistema di entrata e avvia-
mento intelligente non sia stato disattivato nelle impostazioni di personalizzazione. Se è disattivato, attivare la funzione. (Caratte-
ristiche personalizzabili: →P.438)
●Controllare che sia impostata la modalità di
risparmio della batteria. Se è impostata, annullare la funzione. ( →P.127)
Utilizzare la chiave meccanica
( →P.117) per eseguire le seguenti ope-
razioni:
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni relative alla chiave
1 Chiude i finestrini (ruotare e tenere in
posizione)*
2 Apre i finestrini (ruotare e tenere in posi-
zione)*
*: Queste impostazioni devono essere perso-
nalizzate presso un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e
attrezzato.
Se la chiave elettronica
non funziona corretta-
mente (veicoli con sistema
di entrata e avviamento
intelligente)
Se la comunicazione fra la chiave
elettronica e il veicolo è interrotta
( →P.127) o la chiave elettronica
non può essere utilizzata in
quanto la sua batteria è scarica, il
sistema di entrata e avviamento
intelligente ed il radiocomando a
distanza non possono essere
usati. In questi casi, le porte pos-
sono essere aperte e il motore può
essere avviato seguendo la proce-
dura sotto riportata.
NOTA
■In caso di malfunzionamento del sistema di entrata e avviamento intel-ligente o di altri problemi legati alla
chiave
Portare il proprio veicolo presso un qualsi- asi concessionario autorizzato Toyota o officina, o un altro professionista adegua-
tamente qualificato e attrezzato, con tutte le chiavi elettroniche fornite con il veicolo.
Bloccaggio e sbloccaggio delle
porte

415
7

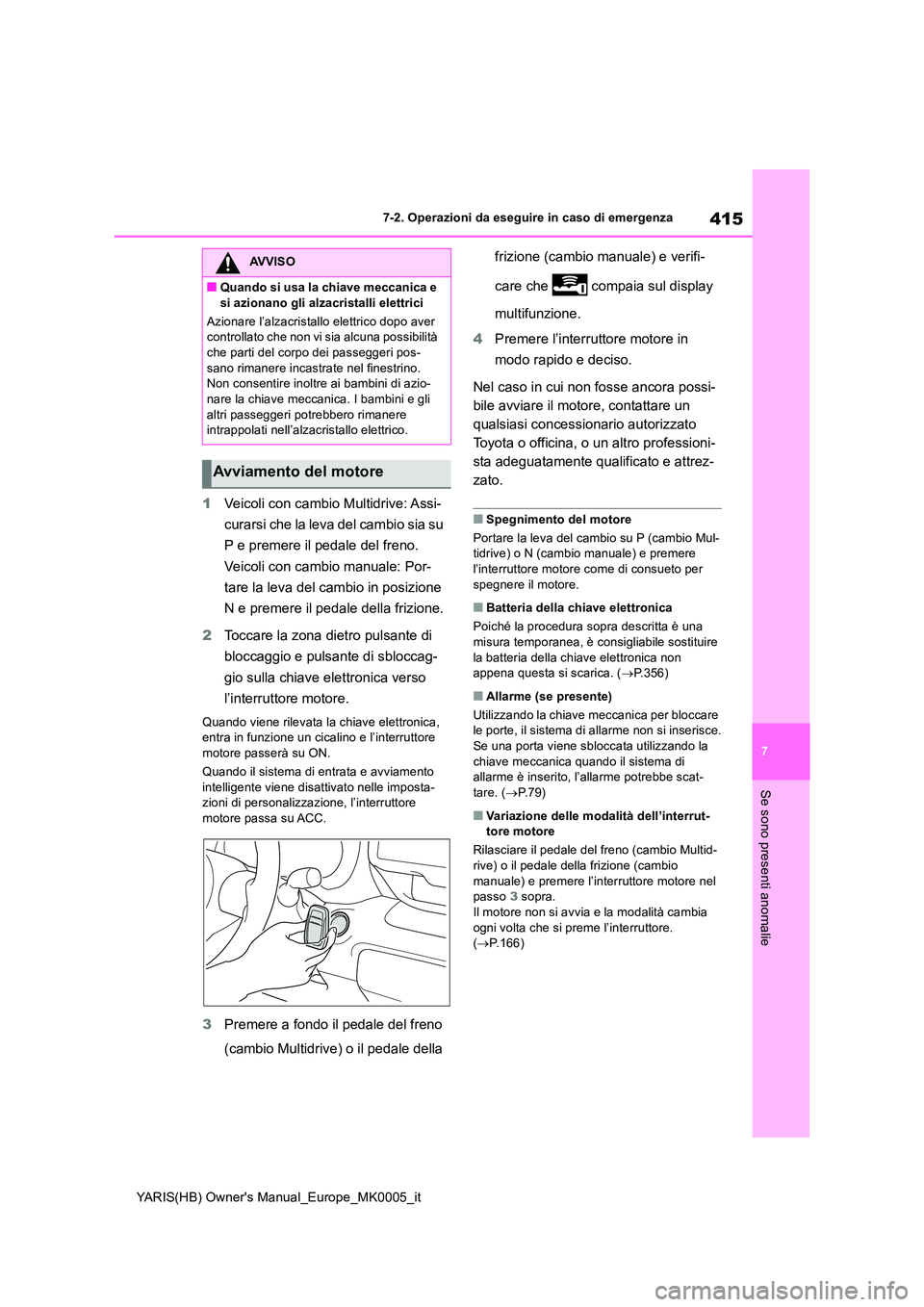

YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
1Veicoli con cambio Multidrive: Assi-
curarsi che la leva del cambio sia su
P e premere il pedale del freno.
Veicoli con cambio manuale: Por-
tare la leva del cambio in posizione
N e premere il pedale della frizione.
2 Toccare la zona dietro pulsante di
bloccaggio e pulsante di sbloccag-
gio sulla chiave elettronica verso
l’interruttore motore.
Quando viene rilevata la chiave elettronica, entra in funzione un cicalino e l’interruttore
motore passerà su ON.
Quando il sistema di entrata e avviamento intelligente viene disattivato nelle imposta-zioni di personalizzazione, l’interruttore
motore passa su ACC.
3 Premere a fondo il pedale del freno
(cambio Multidrive) o il pedale della
frizione (cambio manuale) e verifi-
care che compaia sul display
multifunzione.
4 Premere l’interruttore motore in
modo rapido e deciso.
Nel caso in cui non fosse ancora possi-
bile avviare il motore, contattare un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez-
zato.
■Spegnimento del motore
Portare la leva del cambio su P (cambio Mul- tidrive) o N (cambio manuale) e premere
l’interruttore motore come di consueto per spegnere il motore.
■Batteria della chiave elettronica
Poiché la procedura sopra descritta è una misura temporanea, è consigliabile sostituire
la batteria della chiave elettronica non appena questa si scarica. ( →P.356)
■Allarme (se presente)
Utilizzando la chiave meccanica per bloccare le porte, il sistema di allarme non si inserisce.
Se una porta viene sbloccata utilizzando la chiave meccanica quando il sistema di allarme è inserito, l’allarme potrebbe scat-
tare. ( →P. 7 9 )
■Variazione delle modalità dell’interrut- tore motore
Rilasciare il pedale del freno (cambio Multid- rive) o il pedale della frizione (cambio
manuale) e premere l’interruttore motore nel passo 3 sopra. Il motore non si avvia e la modalità cambia
ogni volta che si preme l’interruttore. ( →P.166)
AVVISO
■Quando si usa la chiave meccanica e
si azionano gli alzacristalli elettrici
Azionare l’alzacristallo elettrico dopo aver controllato che non vi sia alcuna possibilità che parti del corpo dei passeggeri pos-
sano rimanere incastrate nel finestrino. Non consentire inoltre ai bambini di azio-nare la chiave meccanica. I bambini e gli
altri passeggeri potrebbero rimanere intrappolati nell’alzacristallo elettrico.
Avviamento del motore

416
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza

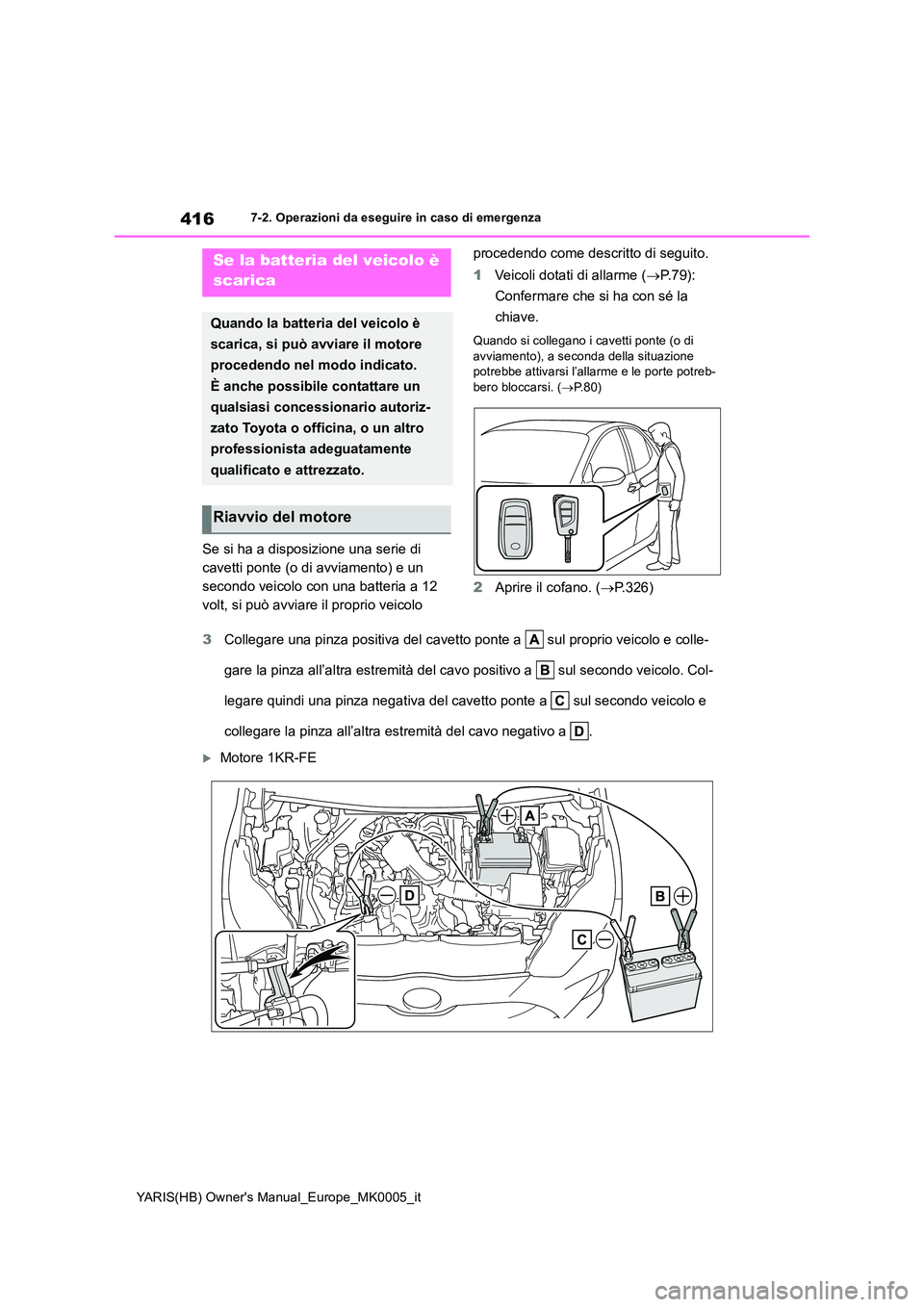

Se si ha a disposizione una serie di
cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12
volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
1 Veicoli dotati di allarme (→P. 7 9 ) :
Confermare che si ha con sé la
chiave.
Quando si collegano i cavetti ponte (o di
avviamento), a seconda della situazione potrebbe attivarsi l’allarme e le porte potreb-bero bloccarsi. ( →P.80)
2Aprire il cofano. (→P.326)
3 Collegare una pinza positiva del cavetto ponte a sul proprio veicolo e colle-
gare la pinza all’altra estremità del cavo positivo a sul secondo veicolo. Col-
legare quindi una pinza negativa del cavetto ponte a sul secondo veicolo e
collegare la pinza all’altra estremità del cavo negativo a .
Motore 1KR-FE
Se la batteria del veicolo è
scarica
Quando la batteria del veicolo è
scarica, si può avviare il motore
procedendo nel modo indicato.
È anche possibile contattare un
qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Riavvio del motore

417
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

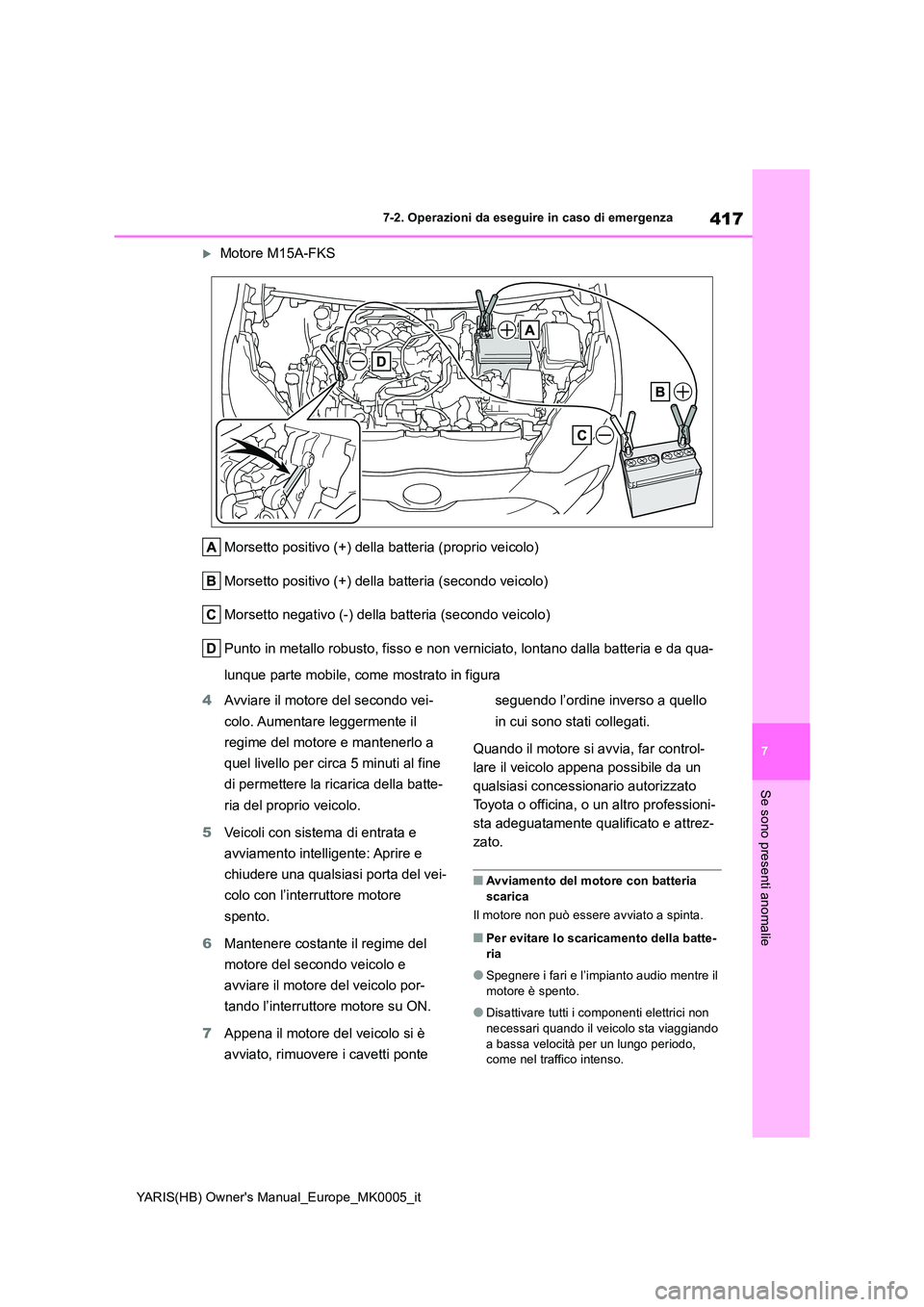

Motore M15A-FKS
Morsetto positivo (+) della batteria (proprio veicolo)
Morsetto positivo (+) della batteria (secondo veicolo)
Morsetto negativo (-) della batteria (secondo veicolo)
Punto in metallo robusto, fisso e non verniciato, lontano dalla batteria e da qua-
lunque parte mobile, come mostrato in figura
4 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime del motore e mantenerlo a
quel livello per circa 5 minuti al fine
di permettere la ricarica della batte-
ria del proprio veicolo.
5 Veicoli con sistema di entrata e
avviamento intelligente: Aprire e
chiudere una qualsiasi porta del vei-
colo con l’interruttore motore
spento.
6 Mantenere costante il regime del
motore del secondo veicolo e
avviare il motore del veicolo por-
tando l’interruttore motore su ON.
7 Appena il motore del veicolo si è
avviato, rimuovere i cavetti ponte
seguendo l’ordine inverso a quello
in cui sono stati collegati.
Quando il motore si avvia, far control-
lare il veicolo appena possibile da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez-
zato.
■Avviamento del motore con batteria scarica
Il motore non può essere avviato a spinta.
■Per evitare lo scaricamento della batte- ria
●Spegnere i fari e l’impianto audio mentre il motore è spento.
●Disattivare tutti i componenti elettrici non necessari quando il veicolo sta viaggiando
a bassa velocità per un lungo periodo, come nel traffico intenso.

418
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza

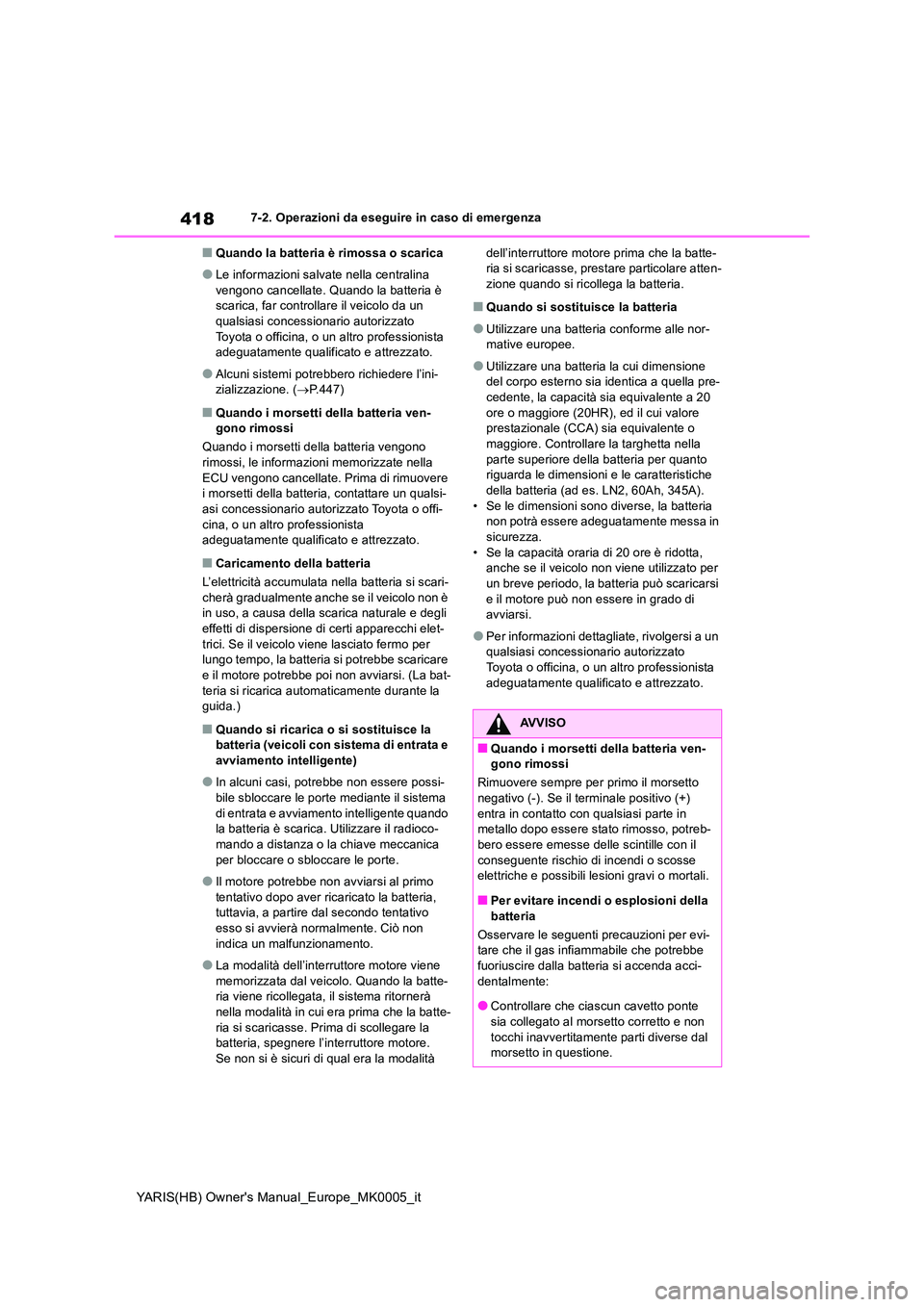

■Quando la batteria è rimossa o scarica
●Le informazioni salvate nella centralina
vengono cancellate. Quando la batteria è scarica, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( →P.447)
■Quando i morsetti della batteria ven- gono rimossi
Quando i morsetti della batteria vengono
rimossi, le informazioni memorizzate nella ECU vengono cancellate. Prima di rimuovere i morsetti della batteria, contattare un qualsi-
asi concessionario autorizzato Toyota o offi- cina, o un altro professionista adeguatamente qualificato e attrezzato.
■Caricamento della batteria
L’elettricità accumulata nella batteria si scari-
cherà gradualmente anche se il veicolo non è in uso, a causa della scarica naturale e degli effetti di dispersione di certi apparecchi elet-
trici. Se il veicolo viene lasciato fermo per lungo tempo, la batteria si potrebbe scaricare e il motore potrebbe poi non avviarsi. (La bat-
teria si ricarica automaticamente durante la guida.)
■Quando si ricarica o si sostituisce la batteria (veicoli con sistema di entrata e
avviamento intelligente)
●In alcuni casi, potrebbe non essere possi-
bile sbloccare le porte mediante il sistema di entrata e avviamento intelligente quando la batteria è scarica. Utilizzare il radioco-
mando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
●Il motore potrebbe non avviarsi al primo tentativo dopo aver ricaricato la batteria, tuttavia, a partire dal secondo tentativo
esso si avvierà normalmente. Ciò non indica un malfunzionamento.
●La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la batte-ria viene ricollegata, il sistema ritornerà
nella modalità in cui era prima che la batte- ria si scaricasse. Prima di scollegare la batteria, spegnere l’interruttore motore.
Se non si è sicuri di qual era la modalità
dell’interruttore motore prima che la batte- ria si scaricasse, prestare particolare atten-zione quando si ricollega la batteria.
■Quando si sostituisce la batteria
●Utilizzare una batteria conforme alle nor-mative europee.
●Utilizzare una batteria la cui dimensione del corpo esterno sia identica a quella pre-
cedente, la capacità sia equivalente a 20 ore o maggiore (20HR), ed il cui valore prestazionale (CCA) sia equivalente o
maggiore. Controllare la targhetta nella parte superiore della batteria per quanto riguarda le dimensioni e le caratteristiche
della batteria (ad es. LN2, 60Ah, 345A). • Se le dimensioni sono diverse, la batteria non potrà essere adeguatamente messa in
sicurezza. • Se la capacità oraria di 20 ore è ridotta, anche se il veicolo non viene utilizzato per
un breve periodo, la batteria può scaricarsi e il motore può non essere in grado di avviarsi.
●Per informazioni dettagliate, rivolgersi a un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
■Quando i morsetti della batteria ven-gono rimossi
Rimuovere sempre per primo il morsetto negativo (-). Se il terminale positivo (+)
entra in contatto con qualsiasi parte in metallo dopo essere stato rimosso, potreb-bero essere emesse delle scintille con il
conseguente rischio di incendi o scosse elettriche e possibili lesioni gravi o mortali.
■Per evitare incendi o esplosioni della
batteria
Osservare le seguenti precauzioni per evi- tare che il gas infiammabile che potrebbe fuoriuscire dalla batteria si accenda acci-
dentalmente:
●Controllare che ciascun cavetto ponte sia collegato al morsetto corretto e non
tocchi inavvertitamente parti diverse dal morsetto in questione.

419
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

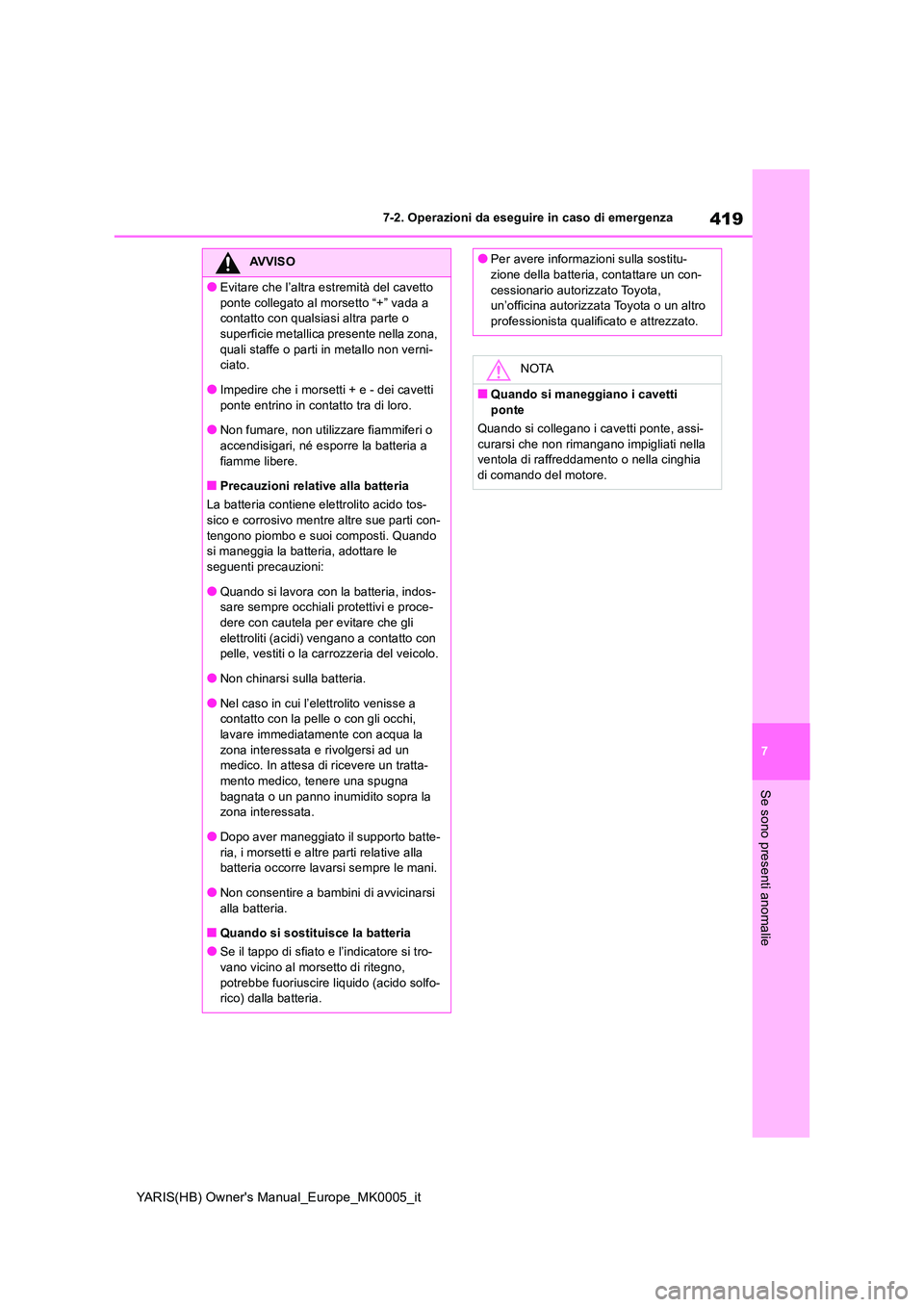

AVVISO
●Evitare che l’altra estremità del cavetto
ponte collegato al morsetto “+” vada a contatto con qualsiasi altra parte o superficie metallica presente nella zona,
quali staffe o parti in metallo non verni- ciato.
●Impedire che i morsetti + e - dei cavetti
ponte entrino in contatto tra di loro.
●Non fumare, non utilizzare fiammiferi o accendisigari, né esporre la batteria a
fiamme libere.
■Precauzioni relative alla batteria
La batteria contiene elettrolito acido tos- sico e corrosivo mentre altre sue parti con-
tengono piombo e suoi composti. Quando si maneggia la batteria, adottare le seguenti precauzioni:
●Quando si lavora con la batteria, indos-sare sempre occhiali protettivi e proce-dere con cautela per evitare che gli
elettroliti (acidi) vengano a contatto con pelle, vestiti o la carrozzeria del veicolo.
●Non chinarsi sulla batteria.
●Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi,
lavare immediatamente con acqua la zona interessata e rivolgersi ad un medico. In attesa di ricevere un tratta-
mento medico, tenere una spugna bagnata o un panno inumidito sopra la zona interessata.
●Dopo aver maneggiato il supporto batte-ria, i morsetti e altre parti relative alla batteria occorre lavarsi sempre le mani.
●Non consentire a bambini di avvicinarsi alla batteria.
■Quando si sostituisce la batteria
●Se il tappo di sfiato e l’indicatore si tro-
vano vicino al morsetto di ritegno, potrebbe fuoriuscire liquido (acido solfo-rico) dalla batteria.
●Per avere informazioni sulla sostitu-zione della batteria, contattare un con-
cessionario autorizzato Toyota, un’officina autorizzata Toyota o un altro professionista qualificato e attrezzato.
NOTA
■Quando si maneggiano i cavetti
ponte
Quando si collegano i cavetti ponte, assi- curarsi che non rimangano impigliati nella ventola di raffreddamento o nella cinghia
di comando del motore.

420
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza

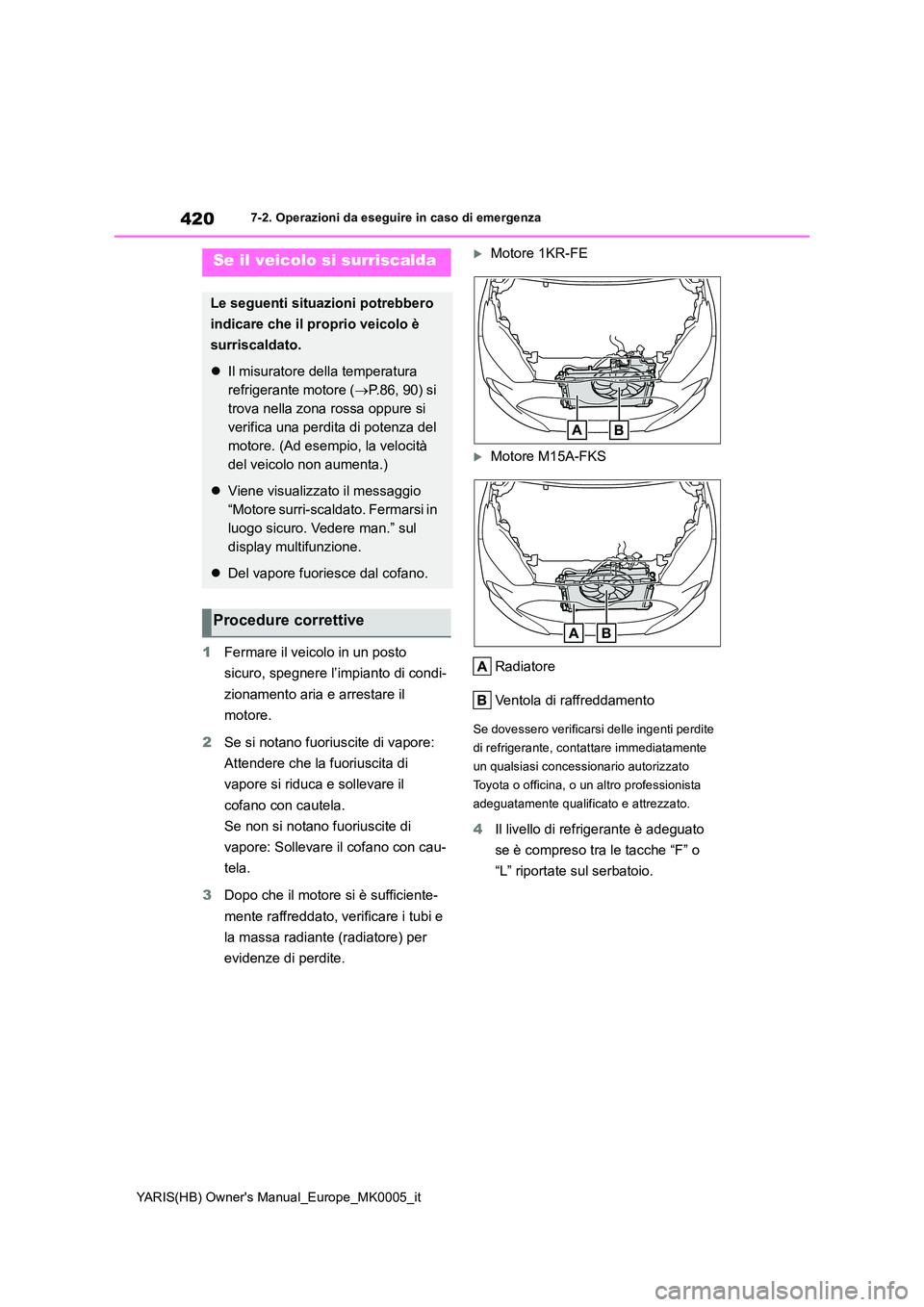

1Fermare il veicolo in un posto
sicuro, spegnere l’impianto di condi-
zionamento aria e arrestare il
motore.
2 Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di
vapore si riduca e sollevare il
cofano con cautela.
Se non si notano fuoriuscite di
vapore: Sollevare il cofano con cau-
tela.
3 Dopo che il motore si è sufficiente-
mente raffreddato, verificare i tubi e
la massa radiante (radiatore) per
evidenze di perdite.
Motore 1KR-FE
Motore M15A-FKS
Radiatore
Ventola di raffreddamento
Se dovessero verificarsi delle ingenti perdite
di refrigerante, contattare immediatamente
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
4 Il livello di refrigerante è adeguato
se è compreso tra le tacche “F” o
“L” riportate sul serbatoio.
Se il veicolo si surriscalda
Le seguenti situazioni potrebbero
indicare che il proprio veicolo è
surriscaldato.
z Il misuratore della temperatura
refrigerante motore ( →P. 8 6 , 9 0 ) s i
trova nella zona rossa oppure si
verifica una perdita di potenza del
motore. (Ad esempio, la velocità
del veicolo non aumenta.)
z Viene visualizzato il messaggio
“Motore surri-scaldato. Fermarsi in
luogo sicuro. Vedere man.” sul
display multifunzione.
z Del vapore fuoriesce dal cofano.
Procedure correttive
