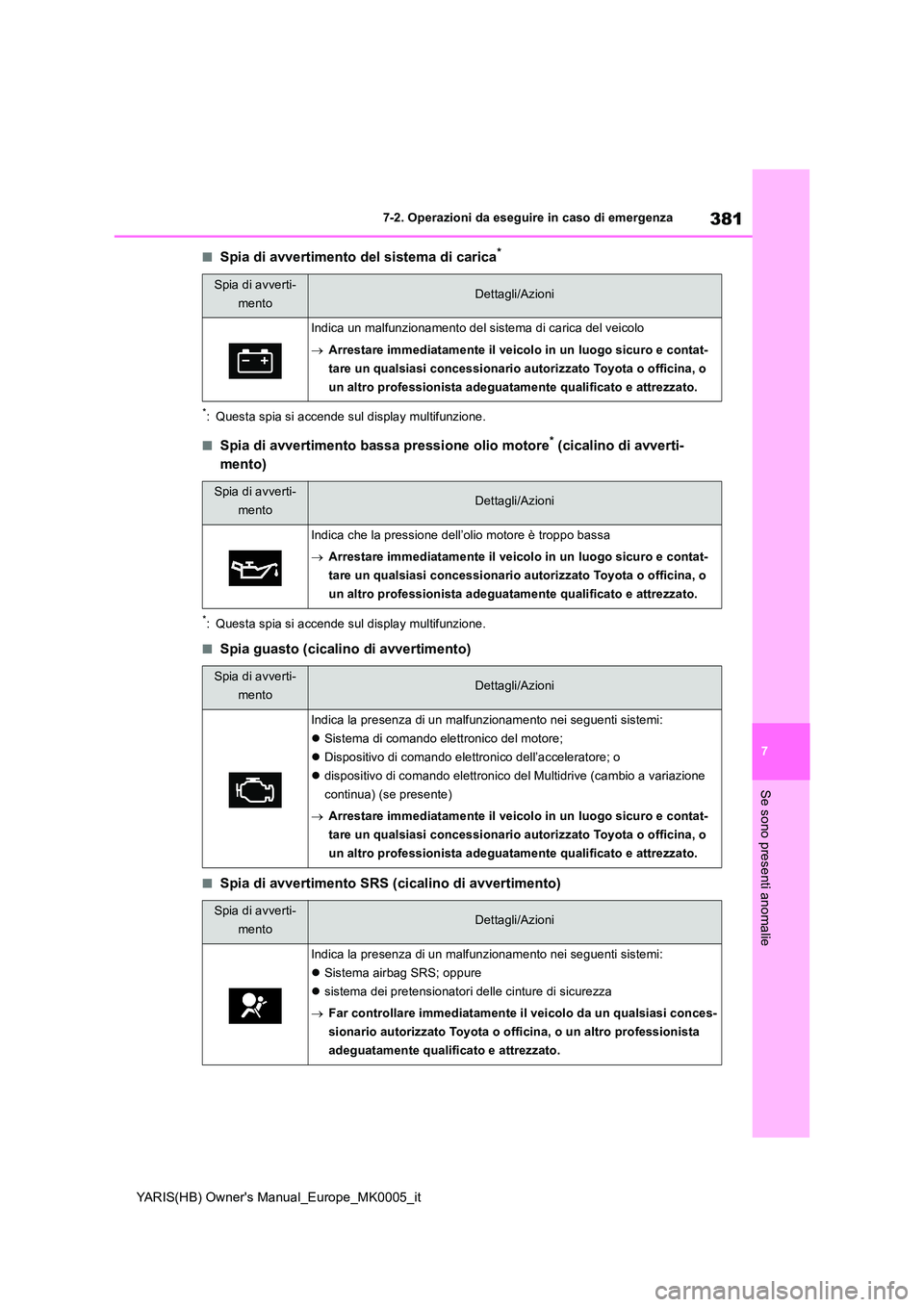

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia di avvertimento del sistema di carica*
*: Questa spia si accende sul display multifunzione.
■Spia di avvertimento bassa pressione olio motore* (cicalino di avverti-
mento)
*: Questa spia si accende sul display multifunzione.
■Spia guasto (cicalino di avvertimento)
■Spia di avvertimento SRS (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/Azioni
Indica un malfunzionamento del sistema di carica del veicolo
→ Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica che la pressione dell’olio motore è troppo bassa
→ Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
z Sistema di comando elettronico del motore;
z Dispositivo di comando elettronico dell’acceleratore; o
z dispositivo di comando elettronico del Multidrive (cambio a variazione
continua) (se presente)
→ Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
z Sistema airbag SRS; oppure
z sistema dei pretensionatori delle cinture di sicurezza
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

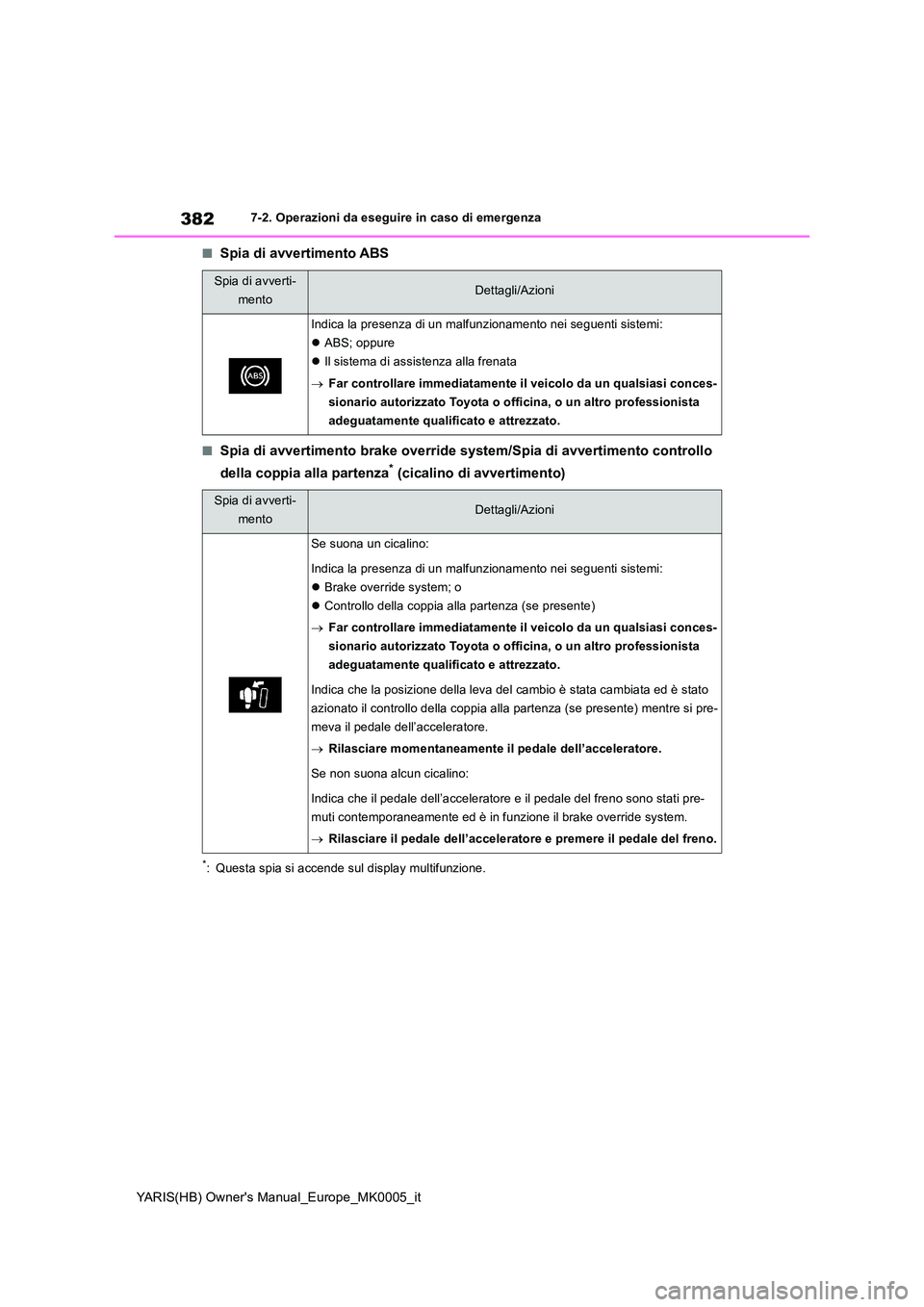

382
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
■Spia di avvertimento ABS
■Spia di avvertimento brake override system/Spia di avvertimento controllo
della coppia alla partenza* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
z ABS; oppure
z Il sistema di assistenza alla frenata
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Se suona un cicalino:
Indica la presenza di un malfunzionamento nei seguenti sistemi:
z Brake override system; o
z Controllo della coppia alla partenza (se presente)
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Indica che la posizione della leva del cambio è stata cambiata ed è stato
azionato il controllo della coppia alla partenza (se presente) mentre si pre-
meva il pedale dell’acceleratore.
→ Rilasciare momentaneamente il pedale dell’acceleratore.
Se non suona alcun cicalino:
Indica che il pedale dell’acceleratore e il pedale del freno sono stati pre-
muti contemporaneamente ed è in fu nzione il brake override system.
→ Rilasciare il pedale dell’acceleratore e premere il pedale del freno.

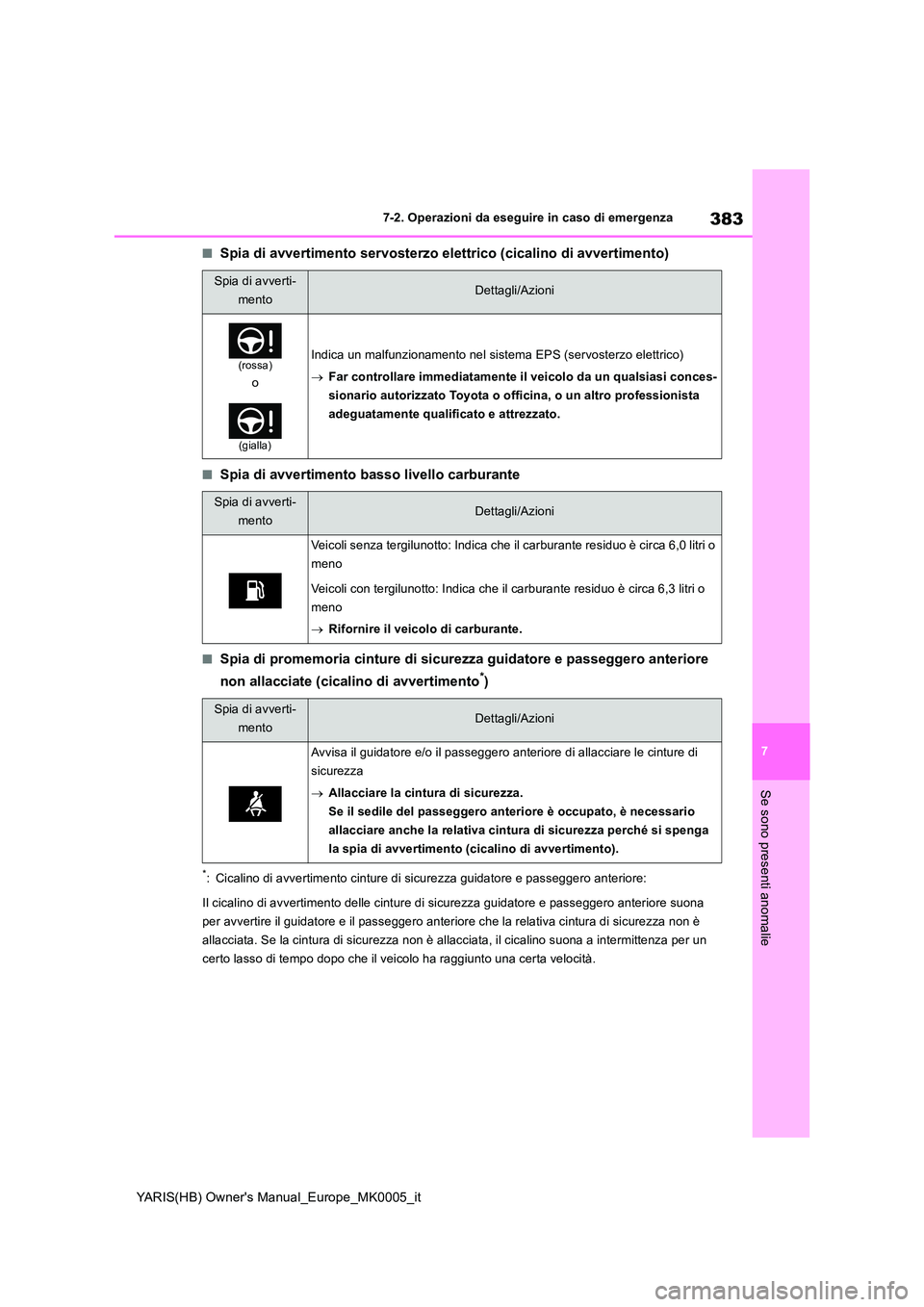

383
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
■Spia di avvertimento basso livello carburante
■Spia di promemoria cinture di sicurezza guidatore e passeggero anteriore
non allacciate (cicalino di avvertimento*)
*: Cicalino di avvertimento cinture di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidatore e passeggero anteriore suona
per avvertire il guidatore e il passeggero anteriore che la relativa cintura di sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona a intermittenza per un
certo lasso di tempo dopo che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/Azioni
(rossa)
o
(gialla)
Indica un malfunzionamento nel sistema EPS (servosterzo elettrico)
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Veicoli senza tergilunotto: Indica che il carburante residuo è circa 6,0 litri o
meno
Veicoli con tergilunotto: Indica che il carburante residuo è circa 6,3 litri o
meno
→ Rifornire il veicolo di carburante.
Spia di avverti-
mentoDettagli/Azioni
Avvisa il guidatore e/o il passeggero anteriore di allacciare le cinture di
sicurezza
→ Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si spenga
la spia di avvertimento (cicalino di avvertimento).

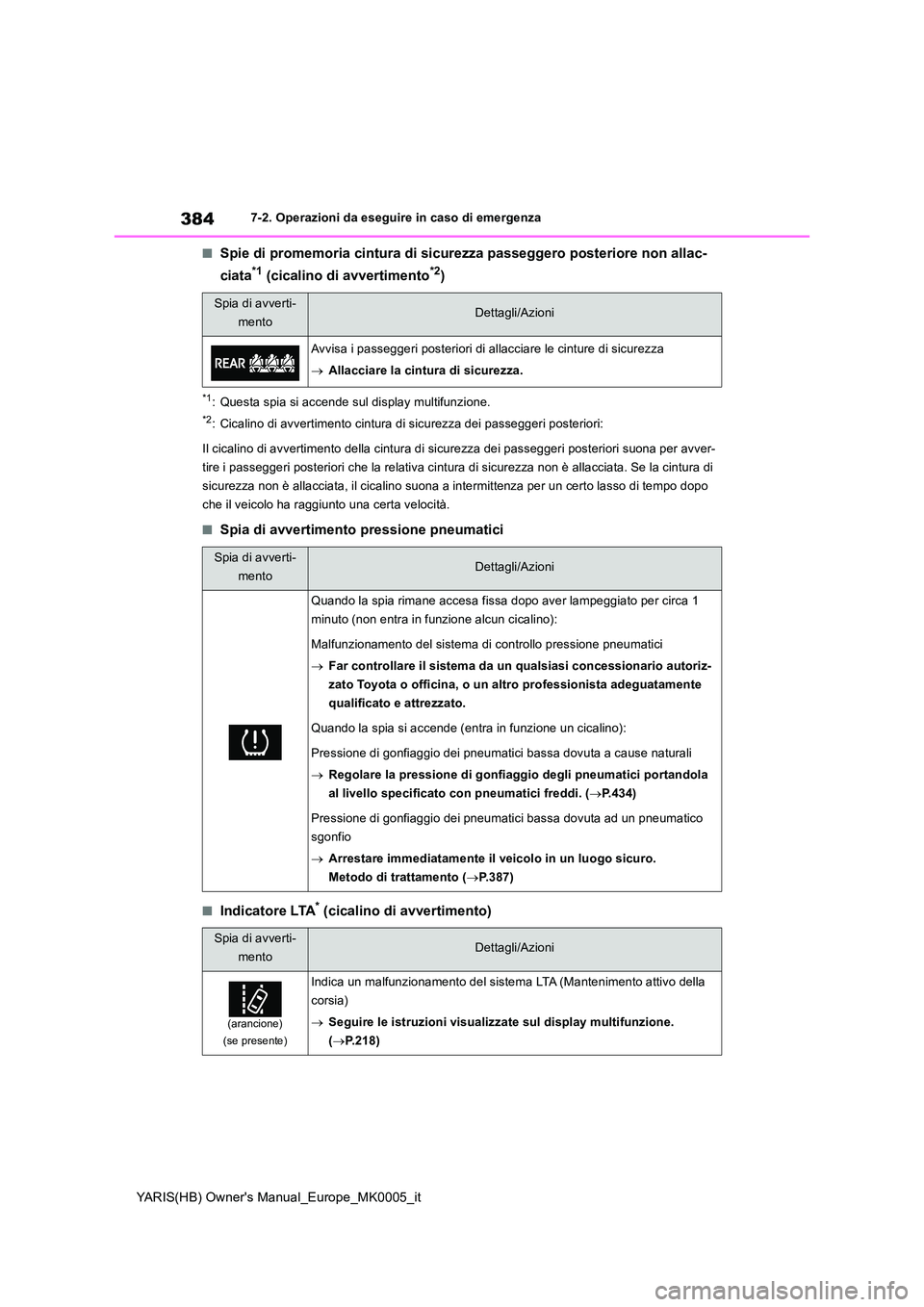

384
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
■Spie di promemoria cintura di sicurezza passeggero posteriore non allac-
ciata*1 (cicalino di avvertimento*2)
*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento cintura di sicurezza dei passeggeri posteriori:
Il cicalino di avvertimento della cintura di sicurezza dei passeggeri posteriori suona per avver-
tire i passeggeri posteriori che la relativa cintura di sicurezza non è allacciata. Se la cintura di
sicurezza non è allacciata, il cicalino suona a intermittenza per un certo lasso di tempo dopo
che il veicolo ha raggiunto una certa velocità.
■Spia di avvertimento pressione pneumatici
■Indicatore LTA* (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/Azioni
Avvisa i passeggeri posteriori di allacciare le cinture di sicurezza
→ Allacciare la cintura di sicurezza.
Spia di avverti-
mentoDettagli/Azioni
Quando la spia rimane accesa fissa dopo aver lampeggiato per circa 1
minuto (non entra in funzione alcun cicalino):
Malfunzionamento del sistema di controllo pressione pneumatici
→ Far controllare il sistema da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Quando la spia si accende (entra in funzione un cicalino):
Pressione di gonfiaggio dei pneumatici bassa dovuta a cause naturali
→ Regolare la pressione di gonfiaggio degli pneumatici portandola
al livello specificato con pneumatici freddi. ( →P.434)
Pressione di gonfiaggio dei pneumatici bassa dovuta ad un pneumatico
sgonfio
→ Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di trattamento ( →P.387)
Spia di avverti-
mentoDettagli/Azioni
(arancione)
(se presente)
Indica un malfunzionamento del sistema LTA (Mantenimento attivo della
corsia)
→ Seguire le istruzioni visualizzate sul display multifunzione.
( →P.218)

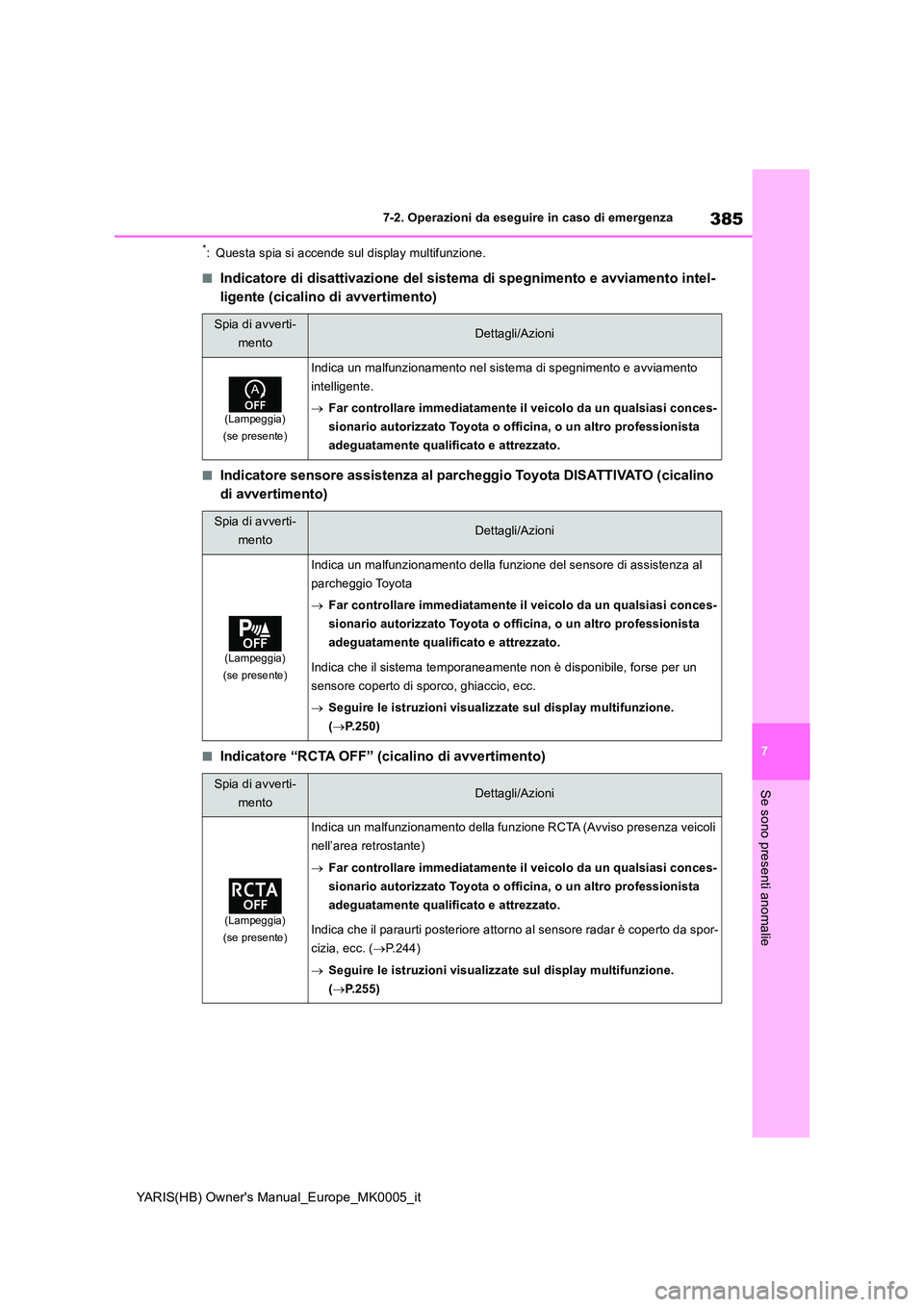

385
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
*: Questa spia si accende sul display multifunzione.
■Indicatore di disattivazione del sistema di spegnimento e avviamento intel-
ligente (cicalino di avvertimento)
■Indicatore sensore assistenza al parcheggio Toyota DISATTIVATO (cicalino
di avvertimento)
■Indicatore “RCTA OFF” (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento nel sistema di spegnimento e avviamento
intelligente.
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione del sensore di assistenza al
parcheggio Toyota
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Indica che il sistema temporaneam ente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
→ Seguire le istruzioni visualizzate sul display multifunzione.
( →P.250)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funz ione RCTA (Avviso presenza veicoli
nell’area retrostante)
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Indica che il paraurti posteriore attor no al sensore radar è coperto da spor-
cizia, ecc. ( →P.244)
→ Seguire le istruzioni visualizzate sul display multifunzione.
( →P.255)

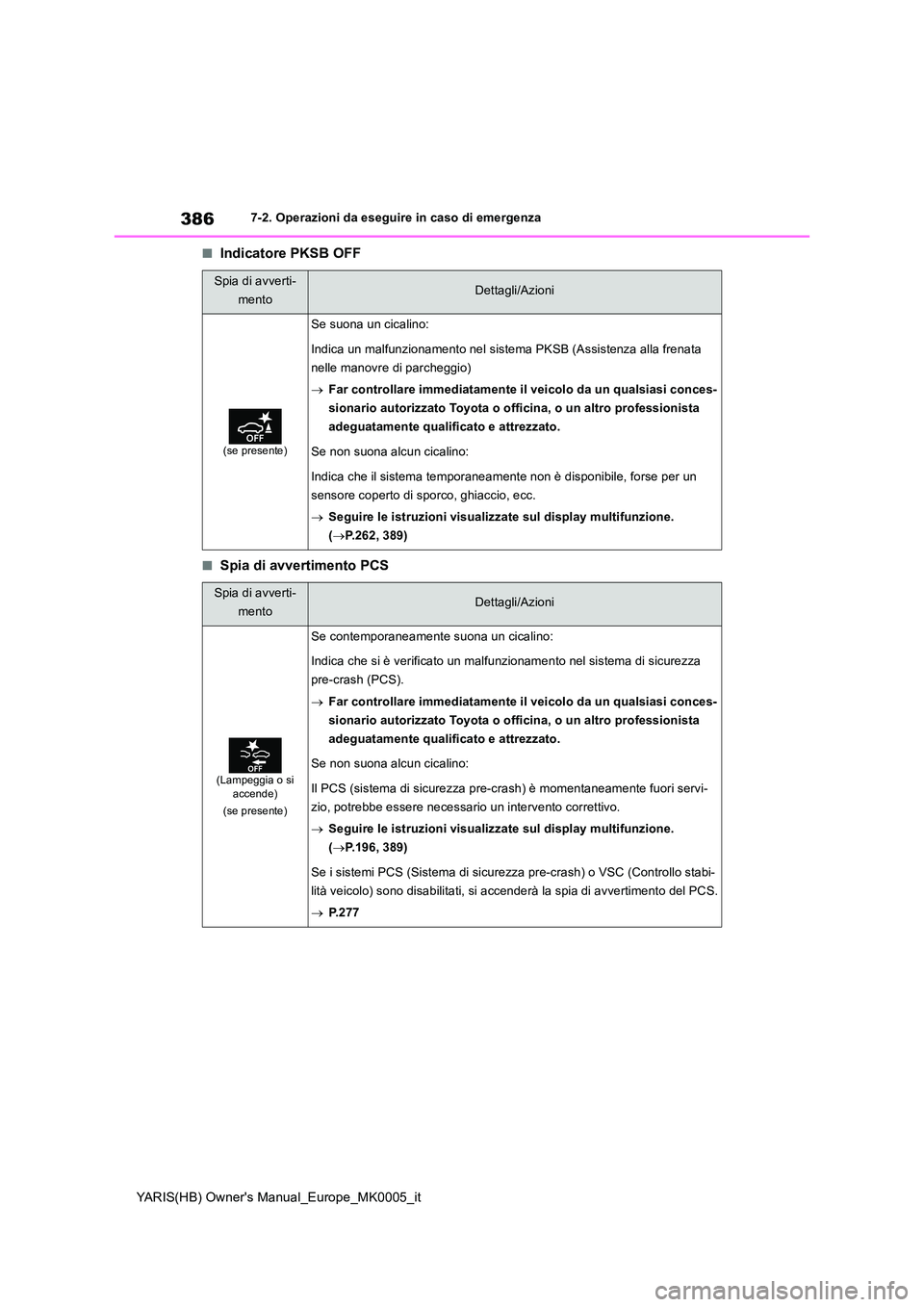

386
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
■Indicatore PKSB OFF
■Spia di avvertimento PCS
Spia di avverti-
mentoDettagli/Azioni
(se presente)
Se suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Assistenza alla frenata
nelle manovre di parcheggio)
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Indica che il sistema temporaneam ente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
→ Seguire le istruzioni visualizzate sul display multifunzione.
( →P.262, 389)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia o si accende)
(se presente)
Se contemporaneamente suona un cicalino:
Indica che si è verificato un malfunzionamento nel sistema di sicurezza
pre-crash (PCS).
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Il PCS (sistema di sicurezza pre-crash) è momentaneamente fuori servi-
zio, potrebbe essere necessario un intervento correttivo.
→ Seguire le istruzioni visualizzate sul display multifunzione.
( →P.196, 389)
Se i sistemi PCS (Sistema di sicurezza pre-crash) o VSC (Controllo stabi-
lità veicolo) sono disabilitati, si accenderà la spia di avvertimento del PCS.
→ P. 2 7 7

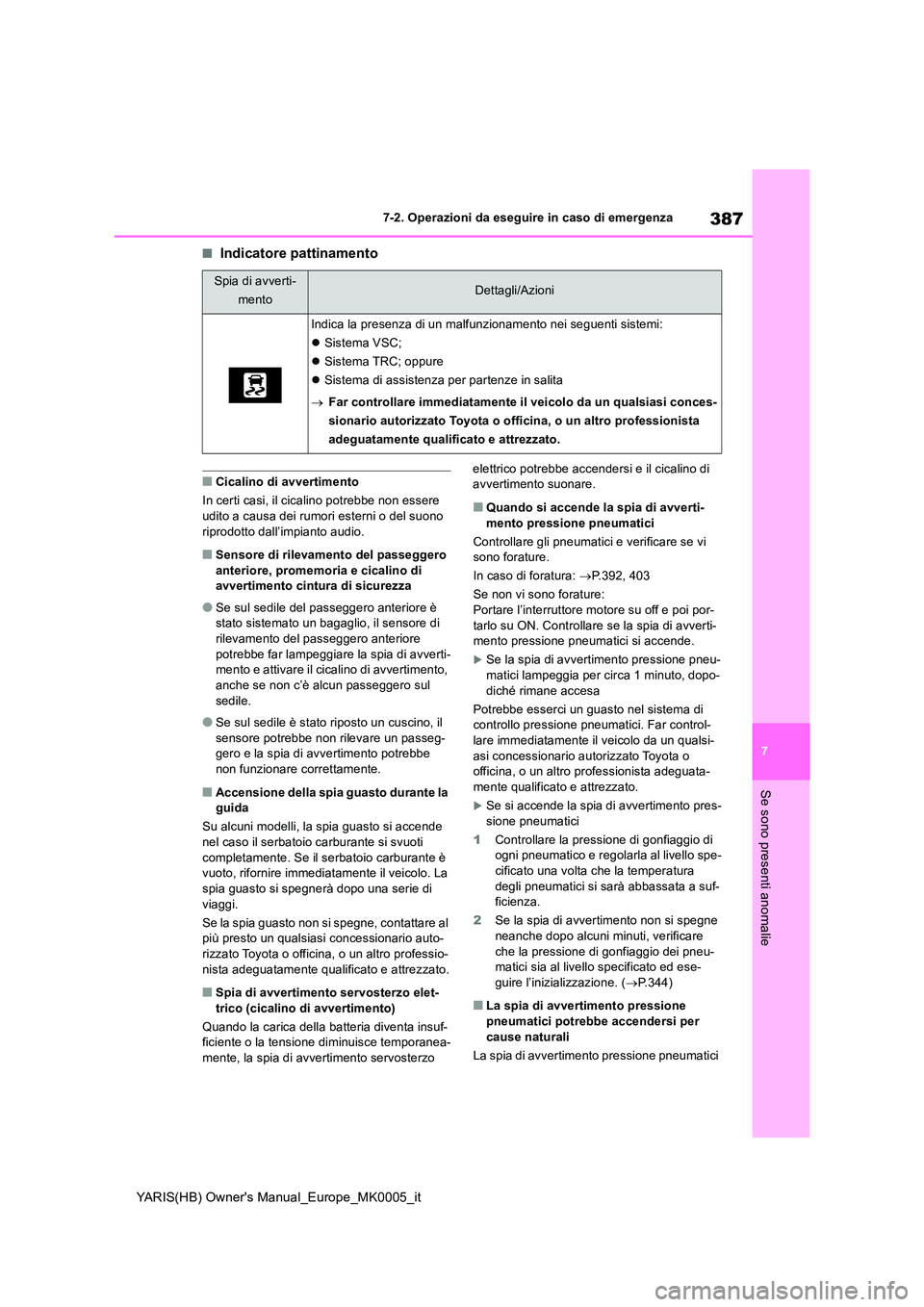

387
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Indicatore pattinamento
■Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del suono
riprodotto dall’impianto audio.
■Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di avvertimento cintura di sicurezza
●Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di avverti-mento e attivare il cicalino di avvertimento,
anche se non c’è alcun passeggero sul sedile.
●Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un passeg-gero e la spia di avvertimento potrebbe
non funzionare correttamente.
■Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire immediatamente il veicolo. La spia guasto si spegnerà dopo una serie di
viaggi.
Se la spia guasto non si spegne, contattare al più presto un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.
■Spia di avvertimento servosterzo elet- trico (cicalino di avvertimento)
Quando la carica della batteria diventa insuf- ficiente o la tensione diminuisce temporanea-
mente, la spia di avvertimento servosterzo
elettrico potrebbe accendersi e il cicalino di avvertimento suonare.
■Quando si accende la spia di avverti-
mento pressione pneumatici
Controllare gli pneumatici e verificare se vi sono forature.
In caso di foratura: →P.392, 403
Se non vi sono forature: Portare l’interruttore motore su off e poi por-
tarlo su ON. Controllare se la spia di avverti- mento pressione pneumatici si accende.
Se la spia di avvertimento pressione pneu-matici lampeggia per circa 1 minuto, dopo-
diché rimane accesa
Potrebbe esserci un guasto nel sistema di controllo pressione pneumatici. Far control-lare immediatamente il veicolo da un qualsi-
asi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
Se si accende la spia di avvertimento pres-
sione pneumatici
1 Controllare la pressione di gonfiaggio di ogni pneumatico e regolarla al livello spe-cificato una volta che la temperatura
degli pneumatici si sarà abbassata a suf- ficienza.
2 Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare
che la pressione di gonfiaggio dei pneu- matici sia al livello specificato ed ese-guire l’inizializzazione. ( →P.344)
■La spia di avvertimento pressione
pneumatici potrebbe accendersi per cause naturali
La spia di avvertimento pressione pneumatici
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
z Sistema VSC;
z Sistema TRC; oppure
z Sistema di assistenza per partenze in salita
→ Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

388
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza

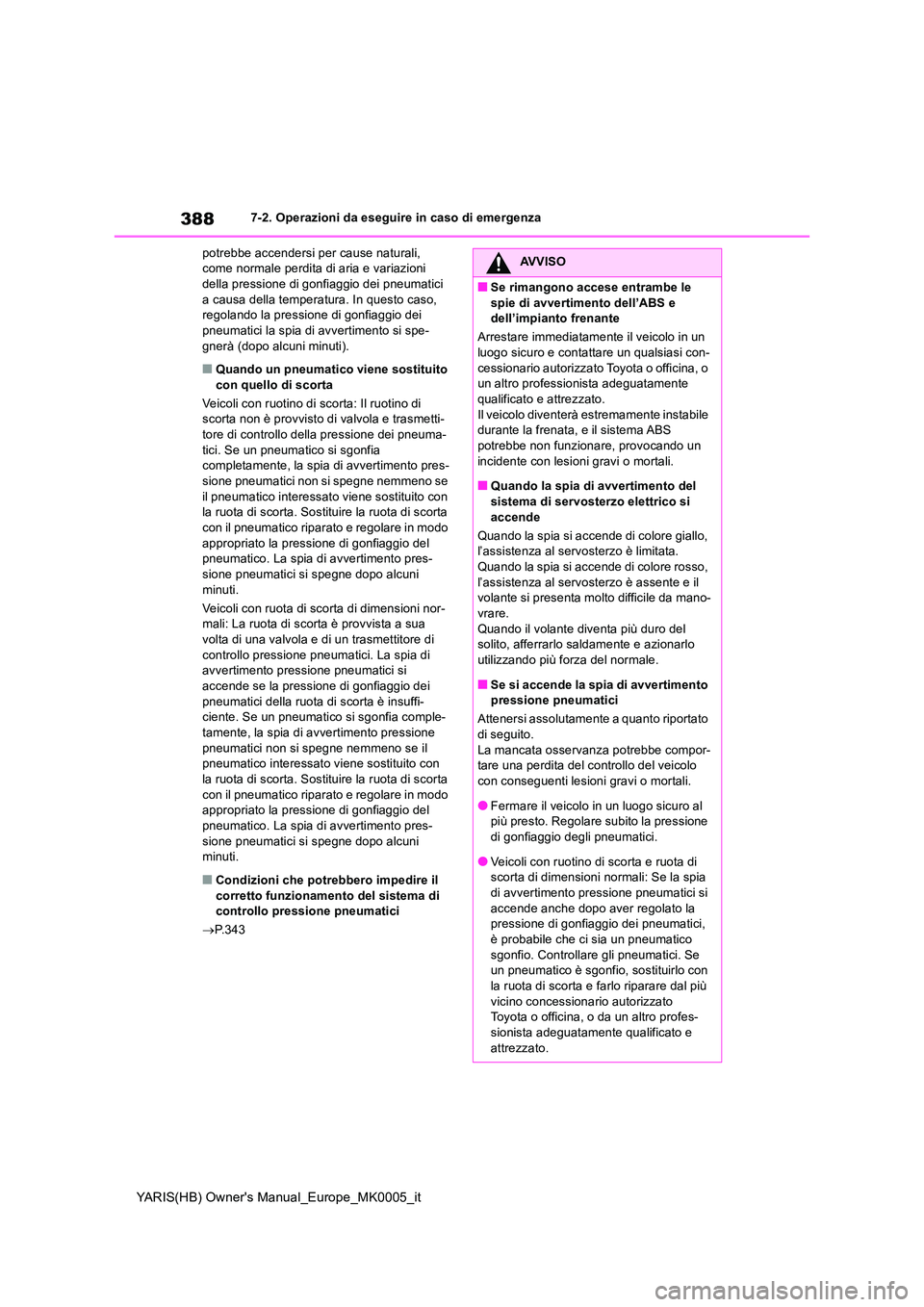

potrebbe accendersi per cause naturali, come normale perdita di aria e variazioni della pressione di gonfiaggio dei pneumatici
a causa della temperatura. In questo caso, regolando la pressione di gonfiaggio dei pneumatici la spia di avvertimento si spe-
gnerà (dopo alcuni minuti).
■Quando un pneumatico viene sostituito con quello di scorta
Veicoli con ruotino di scorta: Il ruotino di scorta non è provvisto di valvola e trasmetti-
tore di controllo della pressione dei pneuma- tici. Se un pneumatico si sgonfia completamente, la spia di avvertimento pres-
sione pneumatici non si spegne nemmeno se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di scorta
con il pneumatico riparato e regolare in modo appropriato la pressione di gonfiaggio del pneumatico. La spia di avvertimento pres-
sione pneumatici si spegne dopo alcuni minuti.
Veicoli con ruota di scorta di dimensioni nor- mali: La ruota di scorta è provvista a sua
volta di una valvola e di un trasmettitore di controllo pressione pneumatici. La spia di avvertimento pressione pneumatici si
accende se la pressione di gonfiaggio dei pneumatici della ruota di scorta è insuffi-ciente. Se un pneumatico si sgonfia comple-
tamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno se il pneumatico interessato viene sostituito con
la ruota di scorta. Sostituire la ruota di scorta con il pneumatico riparato e regolare in modo appropriato la pressione di gonfiaggio del
pneumatico. La spia di avvertimento pres- sione pneumatici si spegne dopo alcuni minuti.
■Condizioni che potrebbero impedire il
corretto funzionamento del sistema di controllo pressione pneumatici
→ P.343
AVVISO
■Se rimangono accese entrambe le
spie di avvertimento dell’ABS e dell’impianto frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Il veicolo diventerà estremamente instabile durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■Quando la spia di avvertimento del sistema di servosterzo elettrico si
accende
Quando la spia si accende di colore giallo, l’assistenza al servosterzo è limitata. Quando la spia si accende di colore rosso,
l’assistenza al servosterzo è assente e il volante si presenta molto difficile da mano-vrare.
Quando il volante diventa più duro del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato
di seguito. La mancata osservanza potrebbe compor-tare una perdita del controllo del veicolo
con conseguenti lesioni gravi o mortali.
●Fermare il veicolo in un luogo sicuro al più presto. Regolare subito la pressione
di gonfiaggio degli pneumatici.
●Veicoli con ruotino di scorta e ruota di scorta di dimensioni normali: Se la spia
di avvertimento pressione pneumatici si accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici,
è probabile che ci sia un pneumatico sgonfio. Controllare gli pneumatici. Se un pneumatico è sgonfio, sostituirlo con
la ruota di scorta e farlo riparare dal più vicino concessionario autorizzato Toyota o officina, o da un altro profes-
sionista adeguatamente qualificato e attrezzato.

389
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito
potrebbero differire rispetto agli effettivi mes- saggi in funzione delle condizioni di funziona-mento e delle caratteristiche del veicolo.
■Cicalino di avvertimento
Quando viene visualizzato un messaggio, è
possibile che si attivi un cicalino. Se il veicolo si trova in zone interessare da forti rumori, oppure se il volume dell’impianto
audio è elevato, il segnale prodotto dal cica-
AVVISO
●Veicoli dotati di kit di emergenza per la
riparazione dei pneumatici in caso di foratura: Se la spia di avvertimento pressione pneumatici si accende anche
dopo aver regolato la pressione di gon- fiaggio dei pneumatici, è probabile che ci sia un pneumatico sgonfio. Control-
lare gli pneumatici. Se un pneumatico è sgonfio, ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso
di foratura.
●Evitare manovre e frenate brusche. Se gli pneumatici del veicolo si deterio-
rano, si può perdere il controllo del volante o dei freni.
■Se si verifica uno scoppio o una per-
dita d’aria improvvisa
Il sistema di controllo pressione pneuma- tici potrebbe non attivarsi immediata-mente.
NOTA
■Per assicurare che il sistema di con-trollo pressione pneumatici funzioni correttamente
Non installare pneumatici con caratteristi-
che o di marche diverse, dato che il sistema di controllo pressione pneumatici potrebbe non funzionare correttamente.
Se viene visualizzato un
messaggio di avvertimento
Il display multifunzione visualizza
avvertimenti relativi a malfunzio-
namenti del sistema e operazioni
non eseguite correttamente,
oppure messaggi che segnalano
la necessità di manutenzione.
Quando viene visualizzato un
messaggio, portare a termine
l’intervento correttivo relativo al
messaggio stesso.
Se, dopo aver portato a termine gli
opportuni interventi, viene nuova-
mente visualizzato un messaggio
di avvertimento, contattare un
qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Inoltre, se una spia di avverti-
mento si accende o lampeggia
mentre viene visualizzato un mes-
saggio di avvertimento, portare a
termine l’intervento correttivo
relativo alla spia di avvertimento.
( →P.380)

390
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
lino potrebbe non essere udibile.
■Se appare il messaggio “Livello olio motore basso. Rabboccare o sostitu-ire.”
Il livello di olio motore è basso. Controllare il
livello dell’olio motore e, se necessario, aggiungerne.
Questo messaggio potrebbe apparire se il veicolo si arresta su una pendenza. Spostare
il veicolo su una superficie in piano e verifi- care se il messaggio scompare.
■Se appare “Il motore è fermo. Servo-sterzo limitato.”
Questo messaggio viene visualizzato se il
motore si arresta durante la marcia.
Quando il volante diventa più duro del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■Se appare il messaggio “Alimentazione
spenta per risparmiare batteria.”
L’alimentazione è stata disinserita a causa della funzione di spegnimento automatico. Al successivo avviamento del motore, aumen-
tare leggermente il regime del motore e man- tenerlo a quel livello per circa 5 minuti al fine di permettere la ricarica della batteria.
■Se appare il messaggio “Anomalia
sistema fari Recarsi dal concessiona- rio”
I seguenti sistemi potrebbero non funzionare correttamente. Far controllare immediata-
mente il veicolo da un qualsiasi concessiona- rio autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
●Il sistema dei fari a LED (se presente)
●Abbaglianti automatici (se presenti)
■Se appare il messaggio “Telecamera anteriore Intervallo temperatura errato
Non disponibile Attendere fino a tempe- ratura normale”, “Visibilità ridotta tele-camera anteriore Non disponibile
Vedere Manuale d’uso” o “Telecamera anteriore Non disponibile Vedere Manuale d’uso”
I seguenti sistemi potrebbero essere sospesi
fino a quando il problema mostrato nel mes- saggio non è risolto. ( →P.196, 380)
●PCS (Sistema di sicurezza pre-crash) (se presente)
●LTA (Mantenimento attivo della corsia) (se presente)
●Abbaglianti automatici (se presenti)
●RSA (Riconoscimento segnaletica stra-
dale) (se presente)
●Regolatore della velocità di crociera a
radar dinamico (se presente)
■Se appare il messaggio “Sistema PCS Non disponibile Vedere Manuale d’uso”, “Sistema PCS Intervallo temperatura
errato Non disponibile Vedere Manuale d’uso” o “Sistema PCS Radar in calibra-zione automatica Non disponibile
Vedere Manuale d’uso”
I seguenti sistemi potrebbero essere sospesi fino a quando il problema mostrato nel mes-saggio non è risolto. ( →P.196, 380)
●PCS (Sistema di sicurezza pre-crash)
●LTA (Mantenimento attivo della corsia)
●Regolatore della velocità di crociera a
radar dinamico
■Se appare il messaggio “Cambio olio necessario a breve”
Indica che si dovrebbe programmare il cam- bio olio motore.
Controllare l’olio motore e, se necessario,
sostituirlo.
Dopo aver cambiato l’olio motore, accertarsi di azzerare il messaggio. ( →P.332)
■Se appare il messaggio “Cambio olio necessario Andare dal concessionario”
Indica che l’olio motore deve essere sostitu-
ito.
Far controllare e cambiare l’olio motore e il fil- tro dell’olio presso un qualsiasi concessiona-rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato. Dopo aver cambiato l’olio motore, accertarsi di azzerare il messaggio. ( →P.332)
■Se appare il messaggio “Radar cruise
control temporaneamente non disponi- bile. Vedere manuale d’istruzioni.” (se presente)
Il regolatore della velocità di crociera a radar
dinamico viene sospeso temporaneamente
