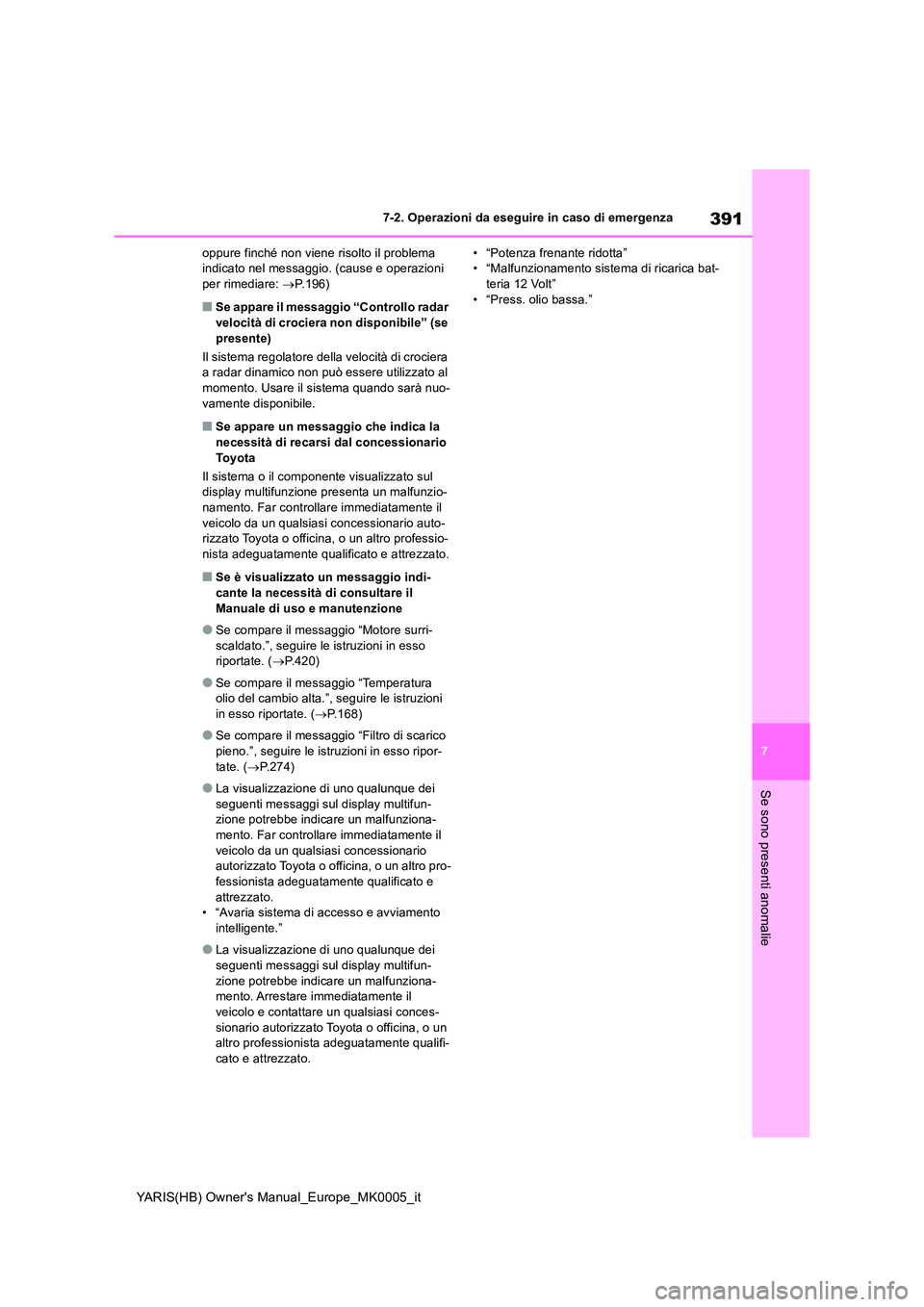

TOYOTA YARIS HATCHBACK 2021 Manuale duso (in Italian)

391
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
oppure finché non viene risolto il problema indicato nel messaggio. (cause e operazioni per rimediare: →P.196)
■Se appare il messaggio “Controllo radar
velocità di crociera non disponibile” (se presente)
Il sistema regolatore della velocità di crociera a radar dinamico non può essere utilizzato al
momento. Usare il sistema quando sarà nuo- vamente disponibile.
■Se appare un messaggio che indica la necessità di recarsi dal concessionario
To y o t a
Il sistema o il componente visualizzato sul display multifunzione presenta un malfunzio-namento. Far controllare immediatamente il
veicolo da un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-nista adeguatamente qualificato e attrezzato.
■Se è visualizzato un messaggio indi-
cante la necessità di consultare il Manuale di uso e manutenzione
●Se compare il messaggio “Motore surri-scaldato.”, seguire le istruzioni in esso riportate. ( →P.420)
●Se compare il messaggio “Temperatura olio del cambio alta.”, seguire le istruzioni
in esso riportate. ( →P.168)
●Se compare il messaggio “Filtro di scarico
pieno.”, seguire le istruzioni in esso ripor- tate. ( →P.274)
●La visualizzazione di uno qualunque dei seguenti messaggi sul display multifun-zione potrebbe indicare un malfunziona-
mento. Far controllare immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.• “Avaria sistema di accesso e avviamento
intelligente.”
●La visualizzazione di uno qualunque dei
seguenti messaggi sul display multifun- zione potrebbe indicare un malfunziona-mento. Arrestare immediatamente il
veicolo e contattare un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
• “Potenza frenante ridotta” • “Malfunzionamento sistema di ricarica bat-teria 12 Volt”
• “Press. olio bassa.”

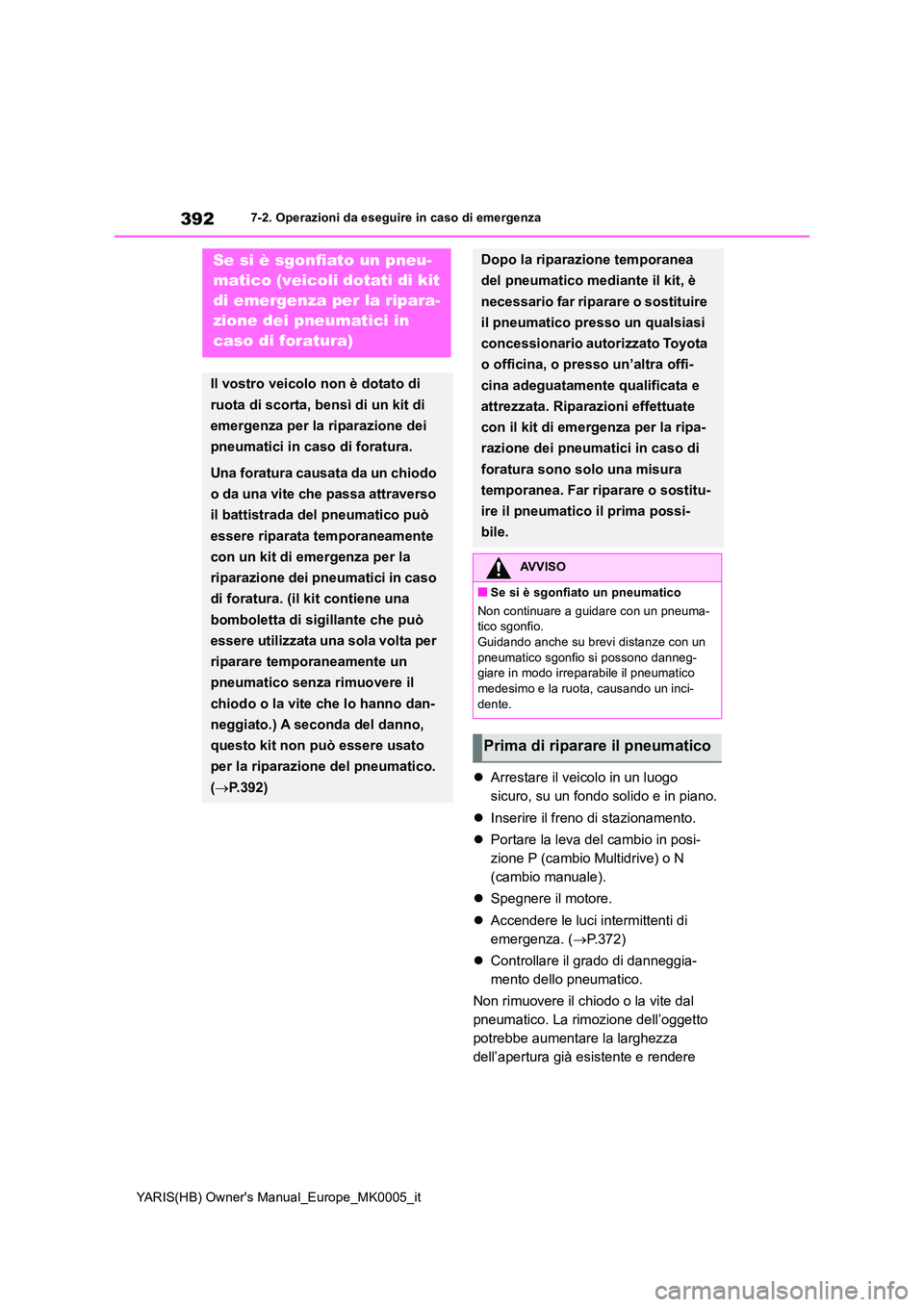

392
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
zArrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
z Inserire il freno di stazionamento.
z Portare la leva del cambio in posi-
zione P (cambio Multidrive) o N
(cambio manuale).
z Spegnere il motore.
z Accendere le luci intermittenti di
emergenza. ( →P.372)
z Controllare il grado di danneggia-
mento dello pneumatico.
Non rimuovere il chiodo o la vite dal
pneumatico. La rimozione dell’oggetto
potrebbe aumentare la larghezza
dell’apertura già esistente e rendere
Se si è sgonfiato un pneu-
matico (veicoli dotati di kit
di emergenza per la ripara-
zione dei pneumatici in
caso di foratura)
Il vostro veicolo non è dotato di
ruota di scorta, bensì di un kit di
emergenza per la riparazione dei
pneumatici in caso di foratura.
Una foratura causata da un chiodo
o da una vite che passa attraverso
il battistrada del pneumatico può
essere riparata temporaneamente
con un kit di emergenza per la
riparazione dei pneumatici in caso
di foratura. (il kit contiene una
bomboletta di sigillante che può
essere utilizzata una sola volta per
riparare temporaneamente un
pneumatico senza rimuovere il
chiodo o la vite che lo hanno dan-
neggiato.) A seconda del danno,
questo kit non può essere usato
per la riparazione del pneumatico.
( →P.392)
Dopo la riparazione temporanea
del pneumatico mediante il kit, è
necessario far riparare o sostituire
il pneumatico presso un qualsiasi
concessionario autorizzato Toyota
o officina, o presso un’altra offi-
cina adeguatamente qualificata e
attrezzata. Riparazioni effettuate
con il kit di emergenza per la ripa-
razione dei pneumatici in caso di
foratura sono solo una misura
temporanea. Far riparare o sostitu-
ire il pneumatico il prima possi-
bile.
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneuma- tico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono danneg-giare in modo irreparabile il pneumatico
medesimo e la ruota, causando un inci- dente.
Prima di riparare il pneumatico

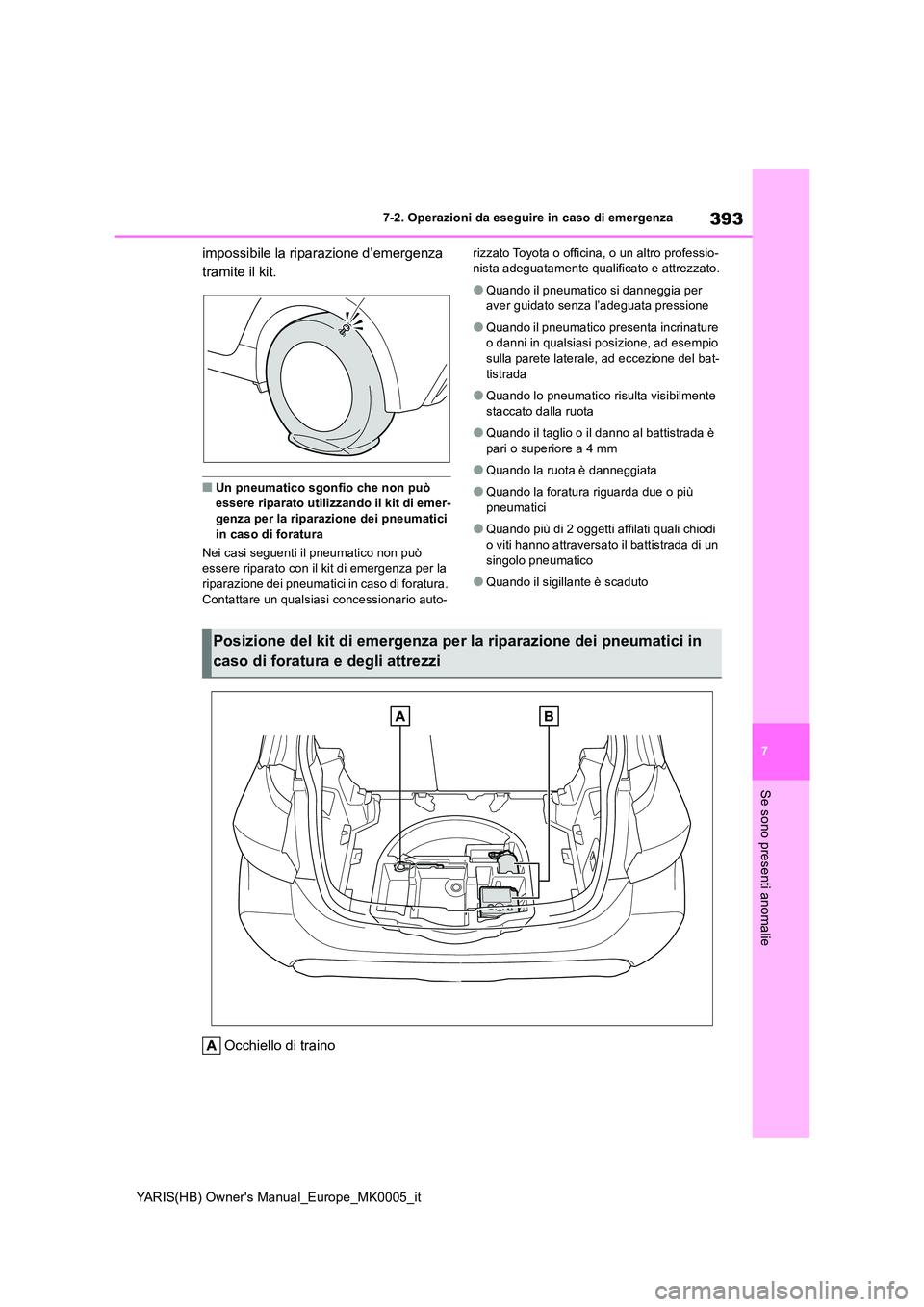

393
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
impossibile la riparazione d’emergenza
tramite il kit.
■Un pneumatico sgonfio che non può essere riparato utilizzando il kit di emer-
genza per la riparazione dei pneumatici in caso di foratura
Nei casi seguenti il pneumatico non può essere riparato con il kit di emergenza per la
riparazione dei pneumatici in caso di foratura. Contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio- nista adeguatamente qualificato e attrezzato.
●Quando il pneumatico si danneggia per aver guidato senza l’adeguata pressione
●Quando il pneumatico presenta incrinature o danni in qualsiasi posizione, ad esempio sulla parete laterale, ad eccezione del bat-
tistrada
●Quando lo pneumatico risulta visibilmente
staccato dalla ruota
●Quando il taglio o il danno al battistrada è
pari o superiore a 4 mm
●Quando la ruota è danneggiata
●Quando la foratura riguarda due o più pneumatici
●Quando più di 2 oggetti affilati quali chiodi o viti hanno attraversato il battistrada di un
singolo pneumatico
●Quando il sigillante è scaduto
Occhiello di traino
Posizione del kit di emergenza per la riparazione dei pneumatici in
caso di foratura e degli attrezzi

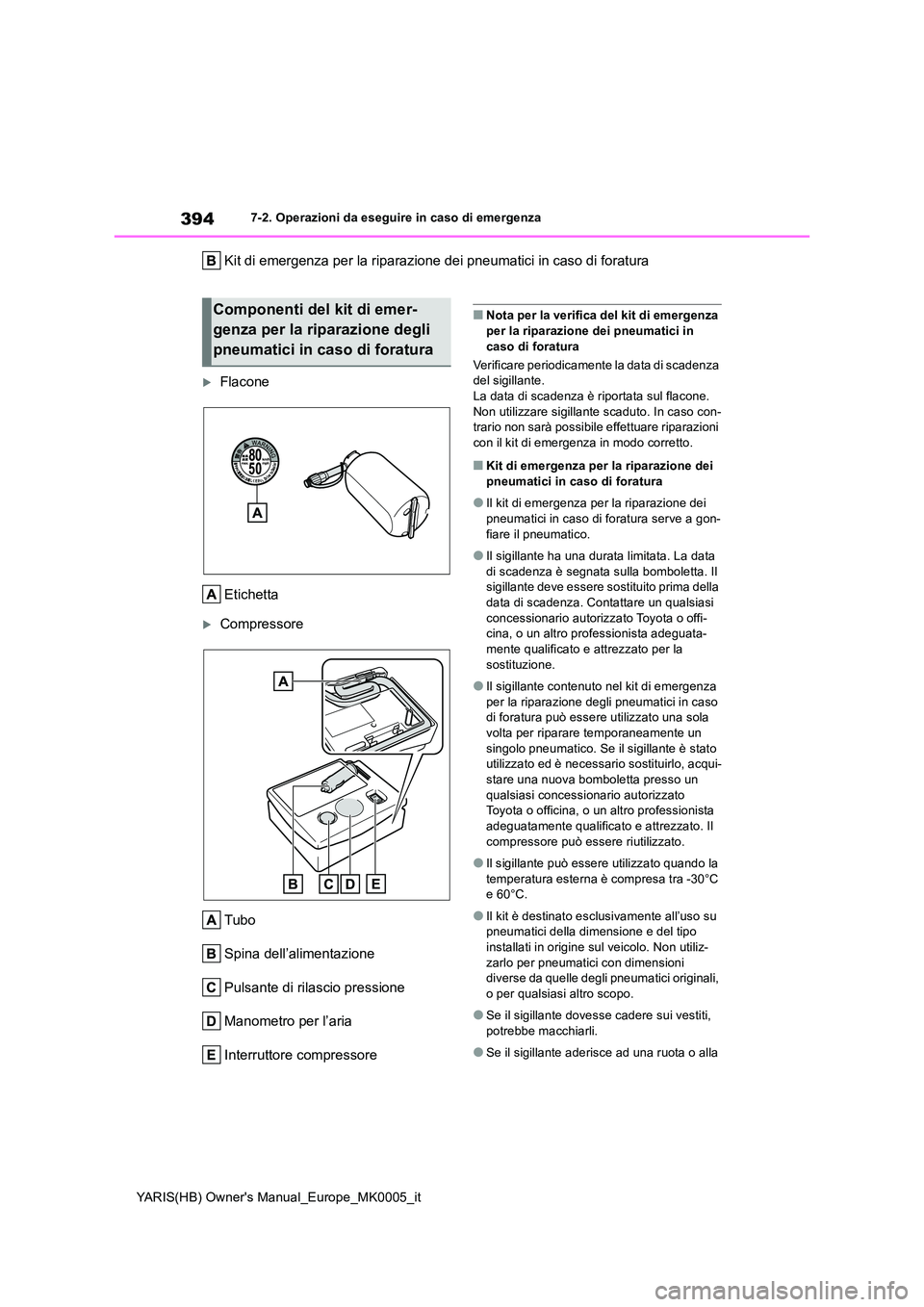

394
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Kit di emergenza per la riparazione dei pneumatici in caso di foratura
Flacone
Etichetta
Compressore
Tubo
Spina dell’alimentazione
Pulsante di rilascio pressione
Manometro per l’aria
Interruttore compressore
■Nota per la verifica del kit di emergenza per la riparazione dei pneumatici in
caso di foratura
Verificare periodicamente la data di scadenza del sigillante.La data di scadenza è riportata sul flacone.
Non utilizzare sigillante scaduto. In caso con- trario non sarà possibile effettuare riparazioni con il kit di emergenza in modo corretto.
■Kit di emergenza per la riparazione dei
pneumatici in caso di foratura
●Il kit di emergenza per la riparazione dei
pneumatici in caso di foratura serve a gon- fiare il pneumatico.
●Il sigillante ha una durata limitata. La data di scadenza è segnata sulla bomboletta. Il sigillante deve essere sostituito prima della
data di scadenza. Contattare un qualsiasi concessionario autorizzato Toyota o offi-cina, o un altro professionista adeguata-
mente qualificato e attrezzato per la sostituzione.
●Il sigillante contenuto nel kit di emergenza per la riparazione degli pneumatici in caso di foratura può essere utilizzato una sola
volta per riparare temporaneamente un singolo pneumatico. Se il sigillante è stato utilizzato ed è necessario sostituirlo, acqui-
stare una nuova bomboletta presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Il compressore può essere riutilizzato.
●Il sigillante può essere utilizzato quando la temperatura esterna è compresa tra -30°C e 60°C.
●Il kit è destinato esclusivamente all’uso su pneumatici della dimensione e del tipo
installati in origine sul veicolo. Non utiliz- zarlo per pneumatici con dimensioni diverse da quelle degli pneumatici originali,
o per qualsiasi altro scopo.
●Se il sigillante dovesse cadere sui vestiti,
potrebbe macchiarli.
●Se il sigillante aderisce ad una ruota o alla
Componenti del kit di emer-
genza per la riparazione degli
pneumatici in caso di foratura

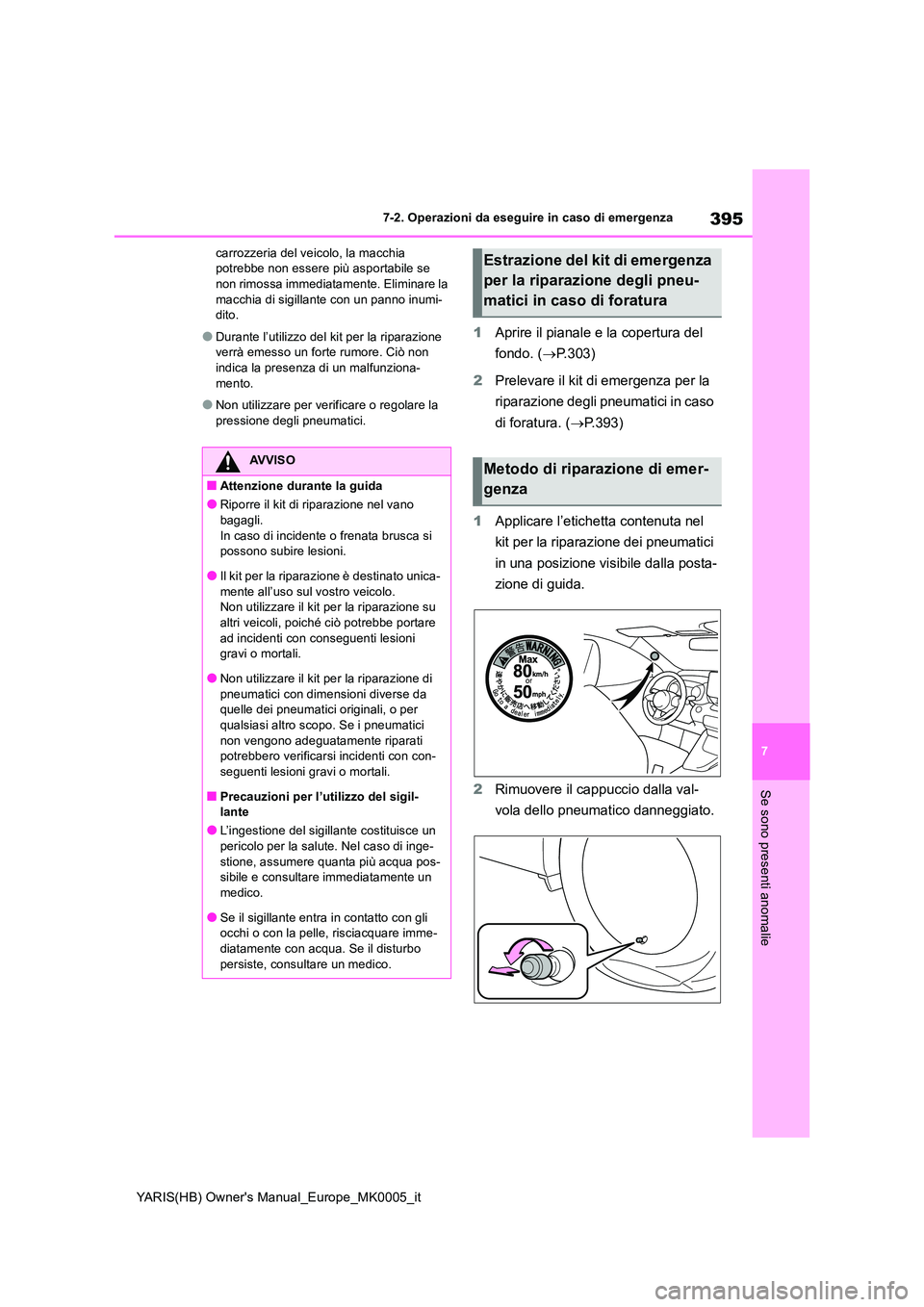

395
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
carrozzeria del veicolo, la macchia potrebbe non essere più asportabile se non rimossa immediatamente. Eliminare la
macchia di sigillante con un panno inumi- dito.
●Durante l’utilizzo del kit per la riparazione verrà emesso un forte rumore. Ciò non indica la presenza di un malfunziona-
mento.
●Non utilizzare per verificare o regolare la
pressione degli pneumatici.
1 Aprire il pianale e la copertura del
fondo. ( →P.303)
2 Prelevare il kit di emergenza per la
riparazione degli pneumatici in caso
di foratura. ( →P.393)
1 Applicare l’etichetta contenuta nel
kit per la riparazione dei pneumatici
in una posizione visibile dalla posta-
zione di guida.
2 Rimuovere il cappuccio dalla val-
vola dello pneumatico danneggiato.
AVVISO
■Attenzione durante la guida
●Riporre il kit di riparazione nel vano bagagli.
In caso di incidente o frenata brusca si possono subire lesioni.
●Il kit per la riparazione è destinato unica-
mente all’uso sul vostro veicolo. Non utilizzare il kit per la riparazione su altri veicoli, poiché ciò potrebbe portare
ad incidenti con conseguenti lesioni gravi o mortali.
●Non utilizzare il kit per la riparazione di
pneumatici con dimensioni diverse da quelle dei pneumatici originali, o per
qualsiasi altro scopo. Se i pneumatici non vengono adeguatamente riparati potrebbero verificarsi incidenti con con-
seguenti lesioni gravi o mortali.
■Precauzioni per l’utilizzo del sigil- lante
●L’ingestione del sigillante costituisce un
pericolo per la salute. Nel caso di inge- stione, assumere quanta più acqua pos-sibile e consultare immediatamente un
medico.
●Se il sigillante entra in contatto con gli occhi o con la pelle, risciacquare imme-
diatamente con acqua. Se il disturbo persiste, consultare un medico.
Estrazione del kit di emergenza
per la riparazione degli pneu-
matici in caso di foratura
Metodo di riparazione di emer-
genza

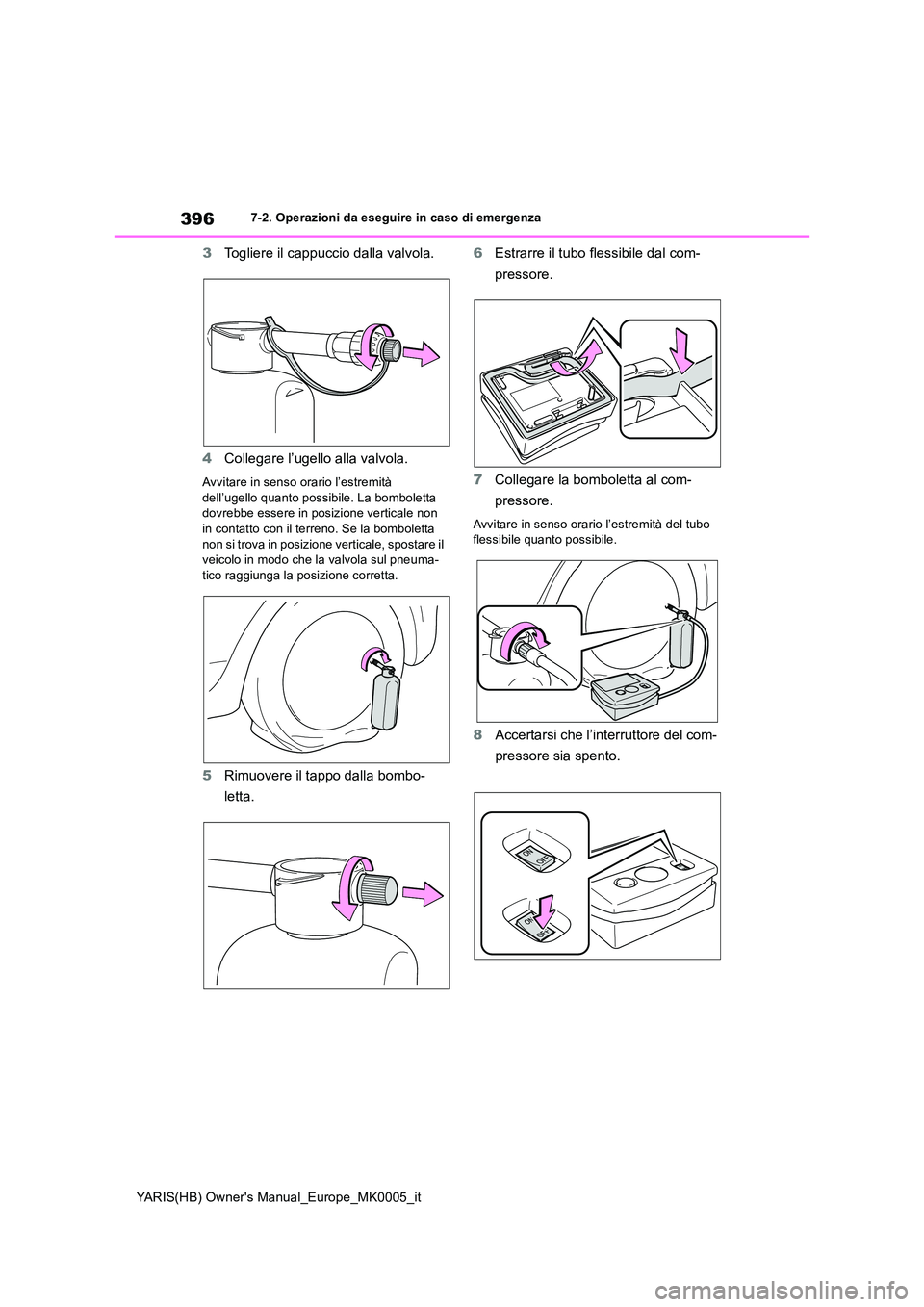

396
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
3Togliere il cappuccio dalla valvola.
4 Collegare l’ugello alla valvola.
Avvitare in senso orario l’estremità dell’ugello quanto possibile. La bomboletta dovrebbe essere in posizione verticale non
in contatto con il terreno. Se la bomboletta non si trova in posizione verticale, spostare il veicolo in modo che la valvola sul pneuma-
tico raggiunga la posizione corretta.
5 Rimuovere il tappo dalla bombo-
letta.
6 Estrarre il tubo flessibile dal com-
pressore.
7 Collegare la bomboletta al com-
pressore.
Avvitare in senso orario l’estremità del tubo flessibile quanto possibile.
8 Accertarsi che l’interruttore del com-
pressore sia spento.

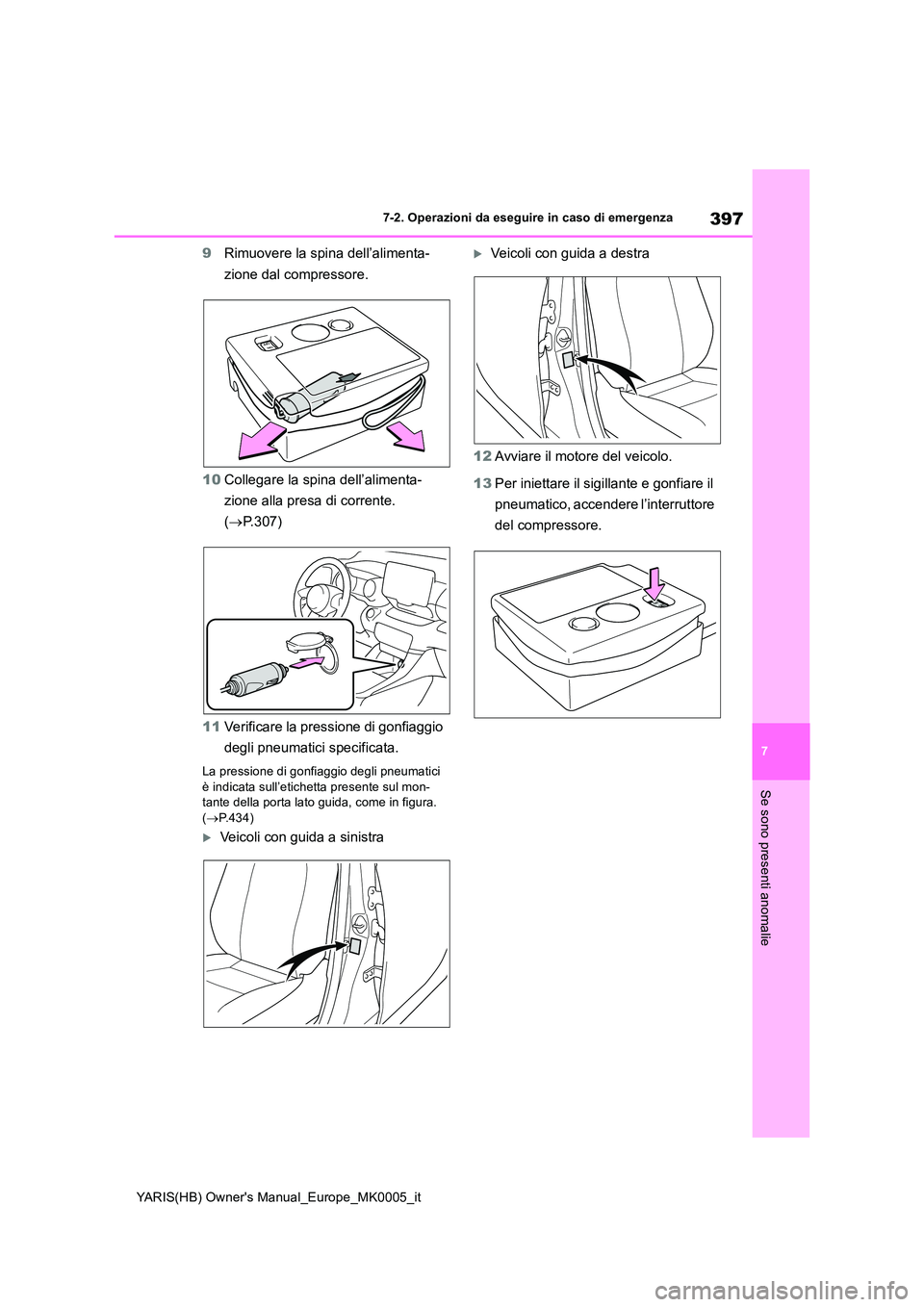

397
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
9Rimuovere la spina dell’alimenta-
zione dal compressore.
10 Collegare la spina dell’alimenta-
zione alla presa di corrente.
( →P.307)
11 Verificare la pressione di gonfiaggio
degli pneumatici specificata.
La pressione di gonfiaggio degli pneumatici è indicata sull’etichetta presente sul mon-tante della porta lato guida, come in figura.
( →P.434)
Veicoli con guida a sinistra
Veicoli con guida a destra
12 Avviare il motore del veicolo.
13 Per iniettare il sigillante e gonfiare il
pneumatico, accendere l’interruttore
del compressore.

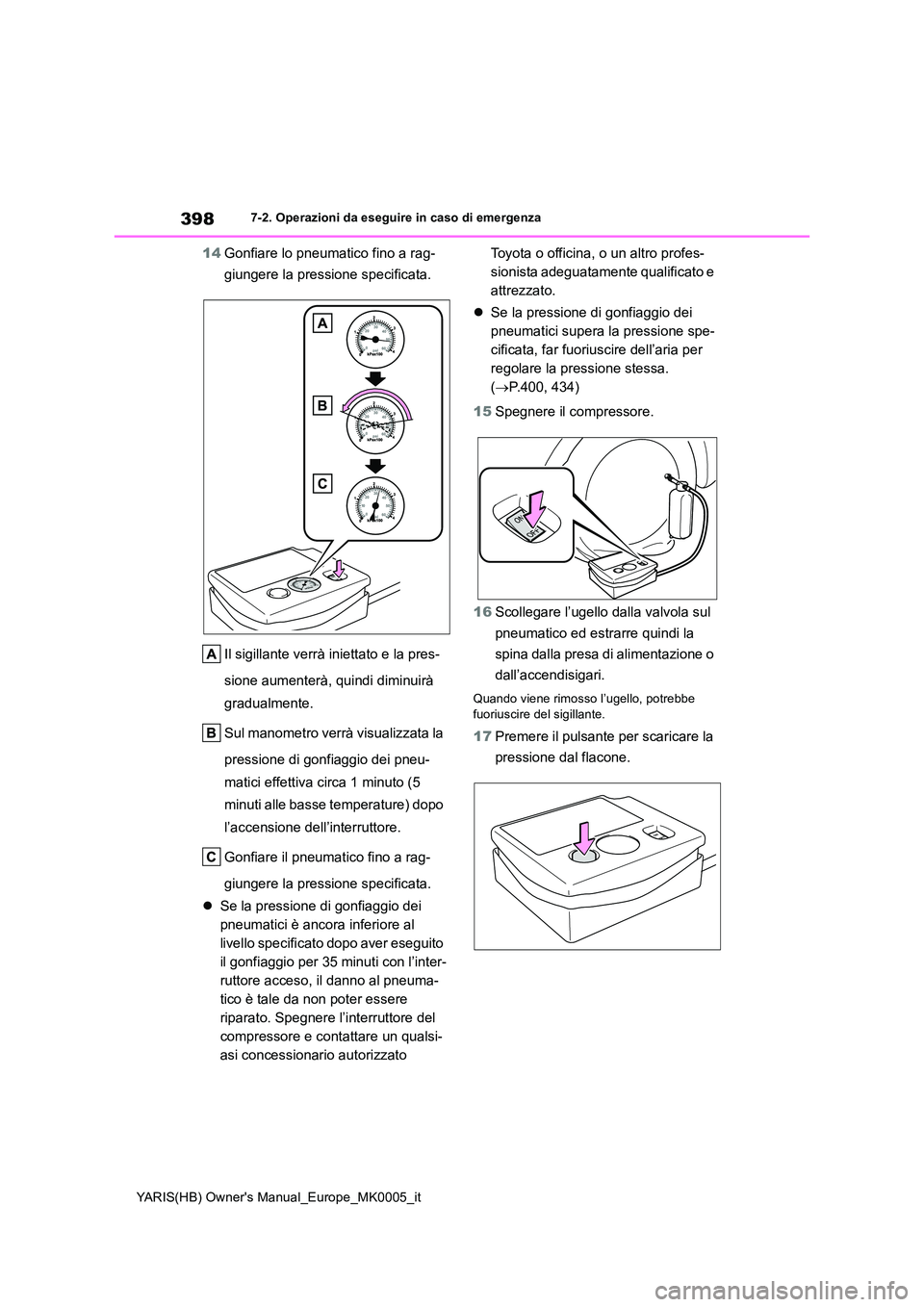

398
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
14Gonfiare lo pneumatico fino a rag-
giungere la pressione specificata.
Il sigillante verrà iniettato e la pres-
sione aumenterà, quindi diminuirà
gradualmente.
Sul manometro verrà visualizzata la
pressione di gonfiaggio dei pneu-
matici effettiva circa 1 minuto (5
minuti alle basse temperature) dopo
l’accensione dell’interruttore.
Gonfiare il pneumatico fino a rag-
giungere la pressione specificata.
z Se la pressione di gonfiaggio dei
pneumatici è ancora inferiore al
livello specificato dopo aver eseguito
il gonfiaggio per 35 minuti con l’inter-
ruttore acceso, il danno al pneuma-
tico è tale da non poter essere
riparato. Spegnere l’interruttore del
compressore e contattare un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e
attrezzato.
z Se la pressione di gonfiaggio dei
pneumatici supera la pressione spe-
cificata, far fuoriuscire dell’aria per
regolare la pressione stessa.
( →P.400, 434)
15 Spegnere il compressore.
16 Scollegare l’ugello dalla valvola sul
pneumatico ed estrarre quindi la
spina dalla presa di alimentazione o
dall’accendisigari.
Quando viene rimosso l’ugello, potrebbe
fuoriuscire del sigillante.
17 Premere il pulsante per scaricare la
pressione dal flacone.

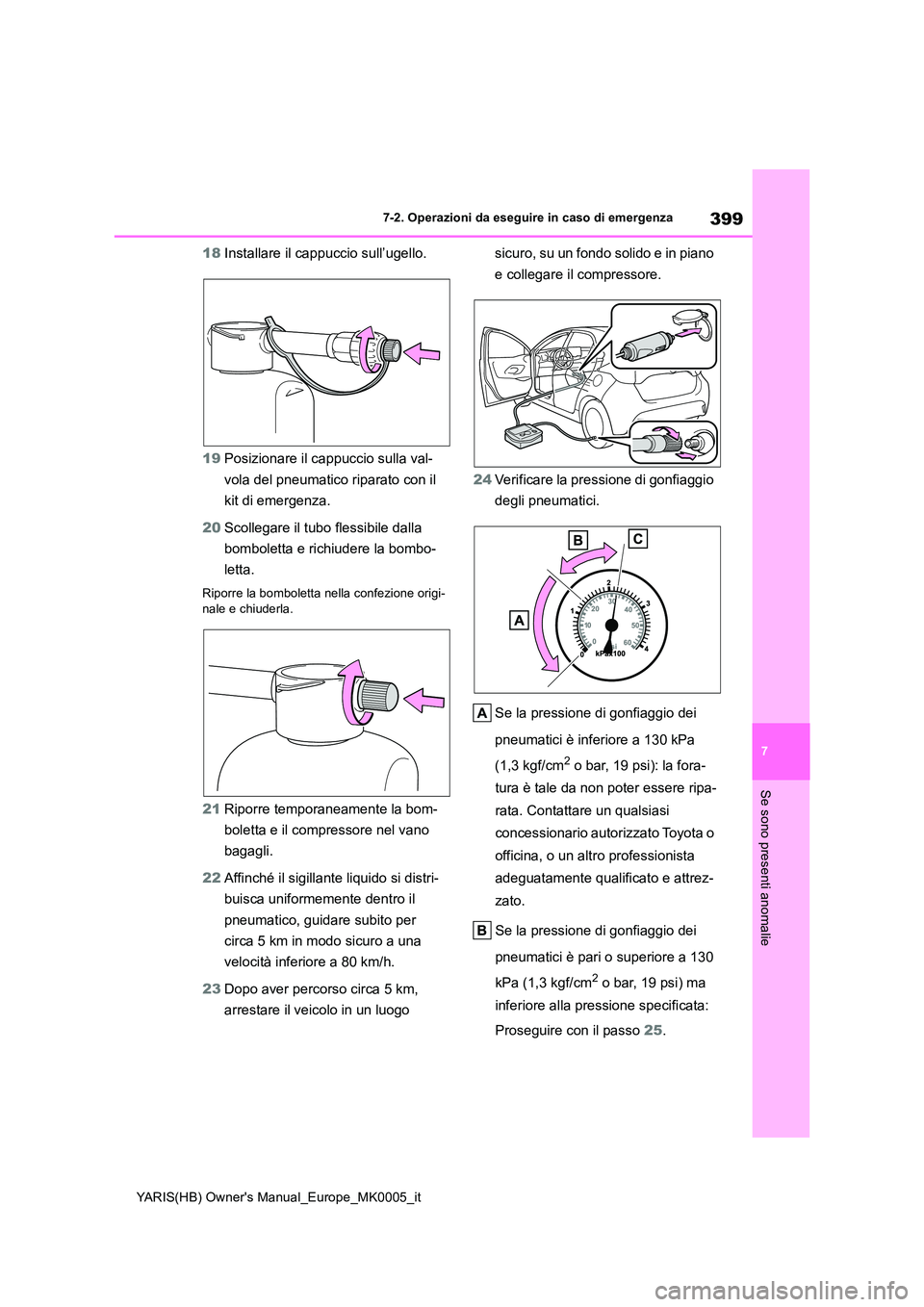

399
7
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
18Installare il cappuccio sull’ugello.
19 Posizionare il cappuccio sulla val-
vola del pneumatico riparato con il
kit di emergenza.
20 Scollegare il tubo flessibile dalla
bomboletta e richiudere la bombo-
letta.
Riporre la bomboletta nella confezione origi- nale e chiuderla.
21 Riporre temporaneamente la bom-
boletta e il compressore nel vano
bagagli.
22 Affinché il sigillante liquido si distri-
buisca uniformemente dentro il
pneumatico, guidare subito per
circa 5 km in modo sicuro a una
velocità inferiore a 80 km/h.
23 Dopo aver percorso circa 5 km,
arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano
e collegare il compressore.
24 Verificare la pressione di gonfiaggio
degli pneumatici.
Se la pressione di gonfiaggio dei
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la fora-
tura è tale da non poter essere ripa-
rata. Contattare un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se la pressione di gonfiaggio dei
pneumatici è pari o superiore a 130
kPa (1,3 kgf/cm2 o bar, 19 psi) ma
inferiore alla pressione specificata:
Proseguire con il passo 25.

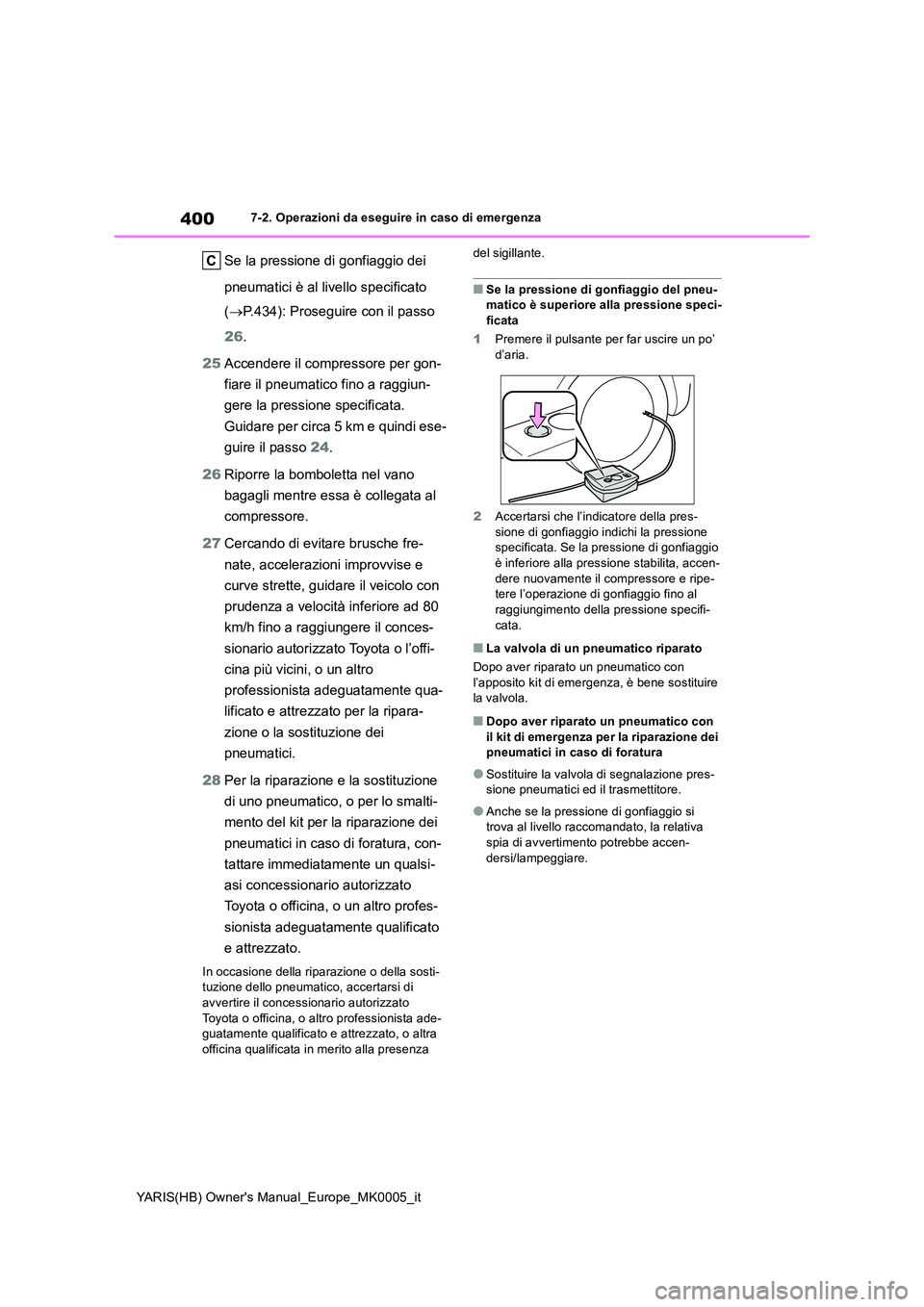

400
YARIS(HB) Owner's Manual_Europe_MK0005_it
7-2. Operazioni da eseguire in caso di emergenza
Se la pressione di gonfiaggio dei
pneumatici è al livello specificato
( →P.434): Proseguire con il passo
26 .
25 Accendere il compressore per gon-
fiare il pneumatico fino a raggiun-
gere la pressione specificata.
Guidare per circa 5 km e quindi ese-
guire il passo 24.
26 Riporre la bomboletta nel vano
bagagli mentre essa è collegata al
compressore.
27 Cercando di evitare brusche fre-
nate, accelerazioni improvvise e
curve strette, guidare il veicolo con
prudenza a velocità inferiore ad 80
km/h fino a raggiungere il conces-
sionario autorizzato Toyota o l’offi-
cina più vicini, o un altro
professionista adeguatamente qua-
lificato e attrezzato per la ripara-
zione o la sostituzione dei
pneumatici.
28 Per la riparazione e la sostituzione
di uno pneumatico, o per lo smalti-
mento del kit per la riparazione dei
pneumatici in caso di foratura, con-
tattare immediatamente un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro profes-
sionista adeguatamente qualificato
e attrezzato.
In occasione della riparazione o della sosti- tuzione dello pneumatico, accertarsi di avvertire il concessionario autorizzato
Toyota o officina, o altro professionista ade- guatamente qualificato e attrezzato, o altra officina qualificata in merito alla presenza
del sigillante.
■Se la pressione di gonfiaggio del pneu- matico è superiore alla pressione speci-ficata
1 Premere il pulsante per far uscire un po’
d’aria.
2 Accertarsi che l’indicatore della pres-
sione di gonfiaggio indichi la pressione specificata. Se la pressione di gonfiaggio è inferiore alla pressione stabilita, accen-
dere nuovamente il compressore e ripe- tere l’operazione di gonfiaggio fino al raggiungimento della pressione specifi-
cata.
■La valvola di un pneumatico riparato
Dopo aver riparato un pneumatico con l’apposito kit di emergenza, è bene sostituire la valvola.
■Dopo aver riparato un pneumatico con
il kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Sostituire la valvola di segnalazione pres-sione pneumatici ed il trasmettitore.
●Anche se la pressione di gonfiaggio si trova al livello raccomandato, la relativa spia di avvertimento potrebbe accen-
dersi/lampeggiare.
