TOYOTA YARIS HYBRID 2014 Instrukcja obsługi (in Polish)

3-2. Otwieranie, zamykanie oraz blokowanie drzwi131
3
Dzia∏anie poszczególnych podzespo∏ów
Si∏owniki podporowe drzwi baga˝nika
Si∏owniki podporowe utrzymujà drzwi baga˝nika w wybranej pozycji.
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi uszkodzeniem si∏owników podporowych.
Do t∏oczysk si∏owników podporowych
nie nale˝y mocowaç ˝adnych obiektów
w rodzaju: naklejek, folii z tworzywa lub
etykiet.
Nie dotykaç t∏oczysk si∏owników podpo-
rowych r´kawiczkami ani jakàkolwiek
tkaninà.
Do drzwi baga˝nika nie nale˝y moco-
waç jakichkolwiek elementów poza
przeznaczonymi do tego oryginalnymi
cz´Êciami marki Toyota.
Nie opieraç d∏oni na si∏owniku podpo-
rowym ani nie wywieraç na niego po-
przecznego nacisku.
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 131 (Black plate)

Blokowanie i odblokowywanie drzwi (wersje z funkcjà dost´pu do
samochodu) (
S. 120)
Blokowanie i odblokowywanie drzwi baga˝nika (wersje z funkcjà
dost´pu do samochodu) (
S. 126)
Uruchamianie i wy∏àczanie hybrydowego uk∏adu nap´dowego
(
S. 180)
Rozmieszczenie anten
Anteny na zewnàtrz kabiny (wersje z funk-
cjà dost´pu do samochodu)
Anteny wewnàtrz kabiny
Antena na zewnàtrz baga˝nika (wersje
z funkcjà dost´pu do samochodu)
1323-2. Otwieranie, zamykanie oraz blokowanie drzwi
óWersje z kierownicà po prawej
stronie
System elektronicznego kluczyka✻
Posiadajàc przy sobie elektroniczny kluczyk, np. w kieszeni, mo˝-
na realizowaç w prosty sposób nast´pujàce operacje. (Kierowca
zawsze powinien posiadaç przy sobie elektroniczny kluczyk.)
✻: W niektórych wersjach
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 132 (Black plate)

Zakres dzia∏ania (obszar, w którym elektroniczny kluczyk jest wykrywany)
Przy blokowaniu lub odblokowywaniu
drzwi (wersje z funkcjà dost´pu do sa-
mochodu)
Uk∏ad reaguje, gdy elektroniczny kluczyk
znajduje si´ w odleg∏oÊci nie wi´kszej ni˝
oko∏o 70 cm od przednich klamek drzwi
i drzwi baga˝nika. (Reagujà tylko te
drzwi, przy których zarejestrowana zo-
sta∏a obecnoÊç kluczyka.)
Przy uruchamianiu hybrydowego uk∏adu nap´dowego lub prze∏àczaniu
stanów operacyjnych przyciskiem rozruchu
Uk∏ad reaguje, gdy elektroniczny kluczyk znajduje si´ wewnàtrz samo-
chodu.
Sygnalizacja i lampki ostrzegawcze
W celu zabezpieczenia samochodu przed kradzie˝à lub zagro˝eniem, w reak-
cji na b∏´dne dzia∏ania rozlega si´ sygna∏ ostrzegawczy wewnàtrz i na zewnàtrz
samochodu oraz zaÊwieca si´ odpowiednia lampka ostrzegawcza. W razie za-
Êwiecenia si´ lampki ostrzegawczej nale˝y podjàç stosowne do niej dzia∏ania.
(
S. 377)
Sposób post´powania, gdy rozlegnie si´ sygna∏ ostrzegawczy, opisany jest
w poni˝szej tabeli.
3-2. Otwieranie, zamykanie oraz blokowanie drzwi133
3
Dzia∏anie poszczególnych podzespo∏ów
Sygnalizacja Przyczyny/Sposób post´powania
Pojedynczy sygna∏
ostrzegawczy przez
5 sekund na zewnàtrz
samochodu• Próba zablokowania drzwi za pomocà elektro-
nicznego kluczyka, gdy pozostaje on wewnàtrz
samochodu.
Zabraç elektroniczny kluczyk z kabiny samo-
chodu i ponownie zablokowaç drzwi.
• Próba zablokowania drzwi, gdy nie sà one za-
mkni´te.
Zamknàç wszystkie drzwi i ponownie zablo-
kowaç drzwi.
Pojedynczy sygna∏
ostrzegawczy wewnàtrz
samochodu i pojedynczy
sygna∏ ostrzegawczy
przez 5 sekund na
zewnàtrz samochoduPróba zablokowania którychkolwiek przednich
drzwi, po uprzednim ich otwarciu i naciÊni´ciu we-
wn´trznego przycisku blokady drzwi, a nast´pnie
zamkni´ciu za pomocà zewn´trznej klamki, gdy
elektroniczny kluczyk pozostaje wewnàtrz samo-
chodu.
Zabraç elektroniczny kluczyk z kabiny samo-
chodu i ponownie zablokowaç drzwi.
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 133 (Black plate)

Oszcz´dzanie energii elektrycznej (wersje z funkcjà dost´pu do samo-
chodu)
Funkcja oszcz´dzania energii elektrycznej ogranicza ryzyko roz∏adowania
baterii w elektronicznym kluczyku oraz akumulatora 12-woltowego, gdy sa-
mochód nie jest u˝ywany przez d∏u˝szy czas.
W nast´pujàcych sytuacjach odblokowanie drzwi za pomocà systemu
elektronicznego kluczyka mo˝e nastàpiç z pewnym opóênieniem.
• Gdy elektroniczny kluczyk pozostawiony jest przez co najmniej 10 minut
w odleg∏oÊci oko∏o 2 m od samochodu.
• Gdy elektroniczny kluczyk nie by∏ u˝ywany od co najmniej 5 dni.
W przypadku gdy system elektronicznego kluczyka nie by∏ wykorzystywa-
ny od co najmniej 14 dni, uk∏ad wy∏àcza ze swojego zakresu dzia∏ania
wszystkie pozosta∏e drzwi z wyjàtkiem drzwi kierowcy. W takiej sytuacji
w celu odblokowania drzwi nale˝y przytrzymaç klamk´ drzwi kierowcy
bàdê u˝yç bezprzewodowego zdalnego sterowania lub mechanicznego
kluczyka.
1343-2. Otwieranie, zamykanie oraz blokowanie drzwi
Sygnalizacja Przyczyny/Sposób post´powania
Pojedynczy sygna∏
ostrzegawczy wewnàtrz
samochodu i pojedynczy
sygna∏ ostrzegawczy
przez 5 sekund na
zewnàtrz samochodu
(w niektórych wersjach)Próba zablokowania drzwi w inny sposób ni˝ za
pomocà systemu elektronicznego kluczyka, gdy
elektroniczny kluczyk pozostaje wewnàtrz samo-
chodu.
Zabraç elektroniczny kluczyk z kabiny samo-
chodu i ponownie zablokowaç drzwi.
Ciàg∏y sygna∏
ostrzegawczy wewnàtrz
samochoduWybranie przyciskiem rozruchu stanu ACCES-
SORY przy otwar tych drzwiach kierowcy (lub
otwarcie drzwi kierowcy, gdy przyciskiem rozru-
chu wybrany jest stan ACCESSORY).
Przyciskiem rozruchu wybraç stan wy∏àczony
i zamknàç drzwi kierowcy.
Ciàg∏y sygna∏
ostrzegawczy wewnàtrz
samochoduPrzy otwar tych drzwiach kierowcy i przy wybra-
nym przyciskiem rozruchu stanie innym ni˝ wy∏à-
czony, dêwignia przek∏adni nap´dowej zosta∏a
przestawiona w po∏o˝enie inne ni˝ P.
Wybraç po∏o˝enie P dêwigni przek∏adni na-
p´dowej.
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 134 (Black plate)

Czynniki powodujàce zak∏ócenie dzia∏ania
System elektronicznego kluczyka wykorzystuje fale radiowe o niewielkiej mo-
cy. W ni˝ej wyszczególnionych sytuacjach system elektronicznego kluczyka,
bezprzewodowe zdalne sterowanie oraz elektroniczna blokada rozruchu hy-
brydowego uk∏adu nap´dowego mogà nie dzia∏aç prawid∏owo na skutek po-
gorszenia przekazywania informacji pomi´dzy elektronicznym kluczykiem
a samochodem. (Sposób post´powania w takiej sytuacji:
S. 413)
W przypadku roz∏adowania baterii w elektronicznym kluczyku
W pobli˝u obiektów emitujàcych silne pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska itp.
W przypadku dotykania lub zas∏aniania elektronicznego kluczyka metalowymi
przedmiotami, takimi jak:
• kar ty pokryte folià aluminiowà
• pude∏ka papierosowe z wk∏adkà z folii aluminiowej
• metalowe por tfele lub pude∏ka
• monety
• metalowe urzàdzenia do rozgrzewania d∏oni
• noÊniki CD lub DVD
W zasi´gu dzia∏ania innych elektronicznych kluczyków (emitujàcych fale
radiowe)
W przypadku noszenia elektronicznego kluczyka wraz z urzàdzeniem emi-
tujàcym fale radiowe, takim jak:
• przenoÊne urzàdzenia ∏àcznoÊci w rodzaju radiotelefonów, telefony komór-
kowe, bezprzewodowe telefony stacjonarne lub inne tego typu urzàdzenia
• inny elektroniczny kluczyk lub nadajnik bezprzewodowego zdalnego ste-
rowania emitujàcy fale radiowe
• komputer lub notes elektroniczny (PDA)
• cyfrowy odtwarzacz audio
• przenoÊna konsola do gier
Gdy tylna szyba samochodu pokryta jest metalizowanà folià przyciemnia-
jàcà lub zas∏oni´ta innego rodzaju obiektami metalicznymi
Gdy elektroniczny kluczyk znajduje si´ w pobli˝u ∏adowarki lub urzàdzeƒ
elektronicznych
3-2. Otwieranie, zamykanie oraz blokowanie drzwi135
3
Dzia∏anie poszczególnych podzespo∏ów
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 135 (Black plate)

Uwagi dotyczàce dzia∏ania funkcji dost´pu do samochodu (wersje
z funkcjà dost´pu do samochodu)
Nawet je˝eli elektroniczny kluczyk znajduje si´ w obszarze dzia∏ania (w obsza-
rze detekcji), w nast´pujàcych warunkach system mo˝e dzia∏aç nieprawid∏owo:
• Gdy przy próbie zablokowania bàdê odblokowania drzwi kluczyk jest zbyt
blisko szyby bocznej lub zewn´trznej klamki drzwi bàdê znajduje si´ zbyt
nisko lub zbyt wysoko.
Wysiadajàc z samochodu, nie nale˝y pozostawiaç elektronicznego kluczy-
ka na desce rozdzielczej lub w pobli˝u kieszeni w drzwiach. W zale˝noÊci
od warunków odbioru fal radiowych jego sygna∏y mog∏yby zostaç zareje-
strowane przez anten´ na zewnàtrz kabiny, co umo˝liwi∏oby zablokowanie
drzwi od zewnàtrz kabiny, powodujàc ryzyko uwi´zienia elektronicznego
kluczyka w samochodzie.
Dopóki elektroniczny kluczyk pozostaje w zasi´gu detekcyjnym, drzwi mogà
zostaç zablokowane i odblokowane przez ka˝dà osob´.
Je˝eli elektroniczny kluczyk znajduje si´ w zasi´gu detekcyjnym i na ze-
wn´trznà klamk´ dostanie si´ du˝a iloÊç wody, np. podczas deszczu lub
w myjni samochodowej, mo˝e nastàpiç samoczynne odblokowanie lub za-
blokowanie drzwi. (Je˝eli jednak drzwi nie zostanà otwar te, po up∏ywie oko∏o
30 sekund nastàpi ich automatyczne zablokowanie.)
W przypadku dotkni´cia czujnika zamykania lub otwierania drzwi d∏onià
w r´kawiczce zablokowanie lub odblokowanie drzwi mo˝e nie nastàpiç.
Je˝eli drzwi zostanà zablokowane przy u˝yciu bezprzewodowego zdalne-
go sterowania, gdy elektroniczny kluczyk znajduje si´ w pobli˝u samocho-
du, mo˝e si´ zdarzyç, ˝e nie b´dzie mo˝liwe ich odblokowanie z u˝yciem
funkcji dost´pu do samochodu. (Nale˝y wtedy u˝yç bezprzewodowego
zdalnego sterowania.)
W przypadku zbyt gwa∏townego znalezienia si´ w zasi´gu detekcyjnym an-
ten systemu elektronicznego kluczyka bàdê przedwczesnego uchwycenia
klamki odblokowanie drzwi mo˝e nie nastàpiç. W takiej sytuacji nale˝y pu-
Êciç klamk´ i przed ponownym jej pociàgni´ciem upewniç si´, ˝e nastàpi-
∏o odblokowanie drzwi.
Uwagi dotyczàce dzia∏ania funkcji uruchamiania samochodu
Nawet je˝eli elektroniczny kluczyk znajduje si´ w zasi´gu detekcyjnym (obsza-
rze detekcji), w nast´pujàcych warunkach system mo˝e dzia∏aç nieprawid∏owo:
• Gdy przy próbie uruchomienia hybrydowego uk∏adu nap´dowego lub
prze∏àczania stanów operacyjnych przyciskiem rozruchu elektroniczny
kluczyk znajduje si´ na desce rozdzielczej, na zas∏onie baga˝nika (w nie-
których wersjach), na pod∏odze, w kieszeni drzwi, w schowku w desce
rozdzielczej, w dodatkowym schowku w desce rozdzielczej, wewnàtrz lub
w pobli˝u uchwytu na kubki.
Mo˝liwe jest uruchomienie hybrydowego uk∏adu nap´dowego, je˝eli elek-
troniczny kluczyk znajduje si´ na zewnàtrz samochodu w pobli˝u szyby.
1363-2. Otwieranie, zamykanie oraz blokowanie drzwi
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 136 (Black plate)

Uwagi dotyczàce blokowania drzwi (wersje z funkcjà dost´pu do samo-
chodu)
Dotkni´cie czujnika blokady d∏onià w r´kawiczce mo˝e opóêniç lub unie-
mo˝liwiç zablokowanie drzwi. Nale˝y zdjàç r´kawiczk´ i ponownie dotknàç
czujnika.
Je˝eli drzwi blokowane sà za pomocà czujnika blokady, przy dwóch kolejnych
próbach mignà kierunkowskazy, potwierdzajàc identyfikacj´. Przy kolejnych
próbach kierunkowskazy nie b´dà ju˝ miga∏y.
Je˝eli na zewn´trznà klamk´ dostanie si´ du˝a iloÊç wody, gdy elektronicz-
ny kluczyk znajduje si´ w obszarze dzia∏ania, mo˝e nastàpiç samoczynne
zablokowanie lub odblokowanie drzwi. W czasie mycia samochodu kluczyk
nale˝y przechowywaç w odleg∏oÊci co najmniej 2 m od samochodu. (Nale˝y
pami´taç o zabezpieczeniu kluczyka przed kradzie˝à.)
Je˝eli zewn´trzna klamka zostanie zalana wodà podczas mycia, a elektro-
niczny kluczyk znajduje si´ wewnàtrz samochodu, to na zewnàtrz pojazdu
rozlegnie si´ sygna∏ ostrzegawczy. W celu jego wy∏àczenia nale˝y zabloko-
waç wszystkie drzwi.
Je˝eli czujnik blokady zostanie zanieczyszczony lodem, Êniegiem lub b∏otem,
mo˝e nie dzia∏aç prawid∏owo. Nale˝y oczyÊciç czujnik i powtórzyç prób´.
Uwagi dotyczàce odblokowania drzwi (wersje z funkcjà dost´pu do samo-
chodu)
Nag∏e wejÊcie w obszar dzia∏ania lub pociàgni´cie klamki mo˝e uniemo˝liwiç
odblokowanie drzwi. W takim przypadku nale˝y puÊciç klamk´ i upewniç si´,
˝e drzwi zosta∏y odblokowane przed jej ponownym pociàgni´ciem.
W przypadku uchwycenia klamki d∏onià w r´kawiczce odblokowanie drzwi
mo˝e nie nastàpiç. Nale˝y zdjàç r´kawiczk´ i ponownie dotknàç czujnik
znajdujàcy si´ po wewn´trznej stronie klamki.
Je˝eli na zewn´trznà klamk´ dostanie si´ du˝a iloÊç wody, gdy elektronicz-
ny kluczyk znajduje si´ w obszarze dzia∏ania, mo˝e nastàpiç samoczynne
zablokowanie lub odblokowanie drzwi. W czasie mycia samochodu kluczyk
nale˝y przechowywaç w odleg∏oÊci co najmniej 2 m od samochodu. (Nale˝y
pami´taç o zabezpieczeniu kluczyka przed kradzie˝à.)
Gdy w obr´bie zasi´gu detekcyjnego znajduje si´ inny elektroniczny klu-
czyk, odblokowanie drzwi w reakcji na uchwycenie klamki mo˝e nastàpiç
z pewnym opóênieniem.
Gdy samochód nie jest u˝ywany przez d∏u˝szy czas
W celu ograniczenia ryzyka kradzie˝y nie nale˝y pozostawiaç elektronicz-
nego kluczyka w obr´bie 2 m od samochodu.
System elektronicznego kluczyka mo˝na zawczasu wy∏àczyç. (
S. 439)
3-2. Otwieranie, zamykanie oraz blokowanie drzwi137
3
Dzia∏anie poszczególnych podzespo∏ów
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 137 (Black plate)

Warunki prawid∏owego dzia∏ania
Warunkiem dzia∏ania systemu jest posiadanie przy sobie elektronicznego
kluczyka. Przy pos∏ugiwaniu si´ nim od zewnàtrz samochodu elektroniczny
kluczyk nie powinien znajdowaç si´ zbyt blisko nadwozia.
W zale˝noÊci od po∏o˝enia i sposobu trzymania elektroniczny kluczyk mo˝e
nie zostaç prawid∏owo zidentyfikowany i uk∏ad mo˝e nie dzia∏aç prawid∏owo.
(Mo˝e nastàpiç przypadkowe wy∏àczenie autoalarmu lub nie zadzia∏a funkcja
przeciwdzia∏ania zablokowaniu drzwi.)
Gdy system elektronicznego kluczyka nie dzia∏a prawid∏owo
Zablokowanie i odblokowywanie drzwi: U˝yç mechanicznego kluczyka.
(
S. 413)
Uruchamianie hybrydowego uk∏adu nap´dowego:
S. 414
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. systemu elektronicznego kluczyka).
(Funkcje podlegajàce zmianie ustawieƒ:
S. 439)
Je˝eli system elektronicznego kluczyka zosta∏ wy∏àczony w ustawieniach
w∏asnych
Blokowanie i odblokowywanie drzwi:
U˝yç bezprzewodowego zdalnego sterowania lub mechanicznego kluczyka.
(
S. 110, 413)
Uruchamianie hybrydowego uk∏adu nap´dowego i wybieranie stanów
operacyjnych przyciskiem rozruchu:
S. 414
Wy∏àczanie hybrydowego uk∏adu nap´dowego:
S. 181
1383-2. Otwieranie, zamykanie oraz blokowanie drzwi
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 138 (Black plate)

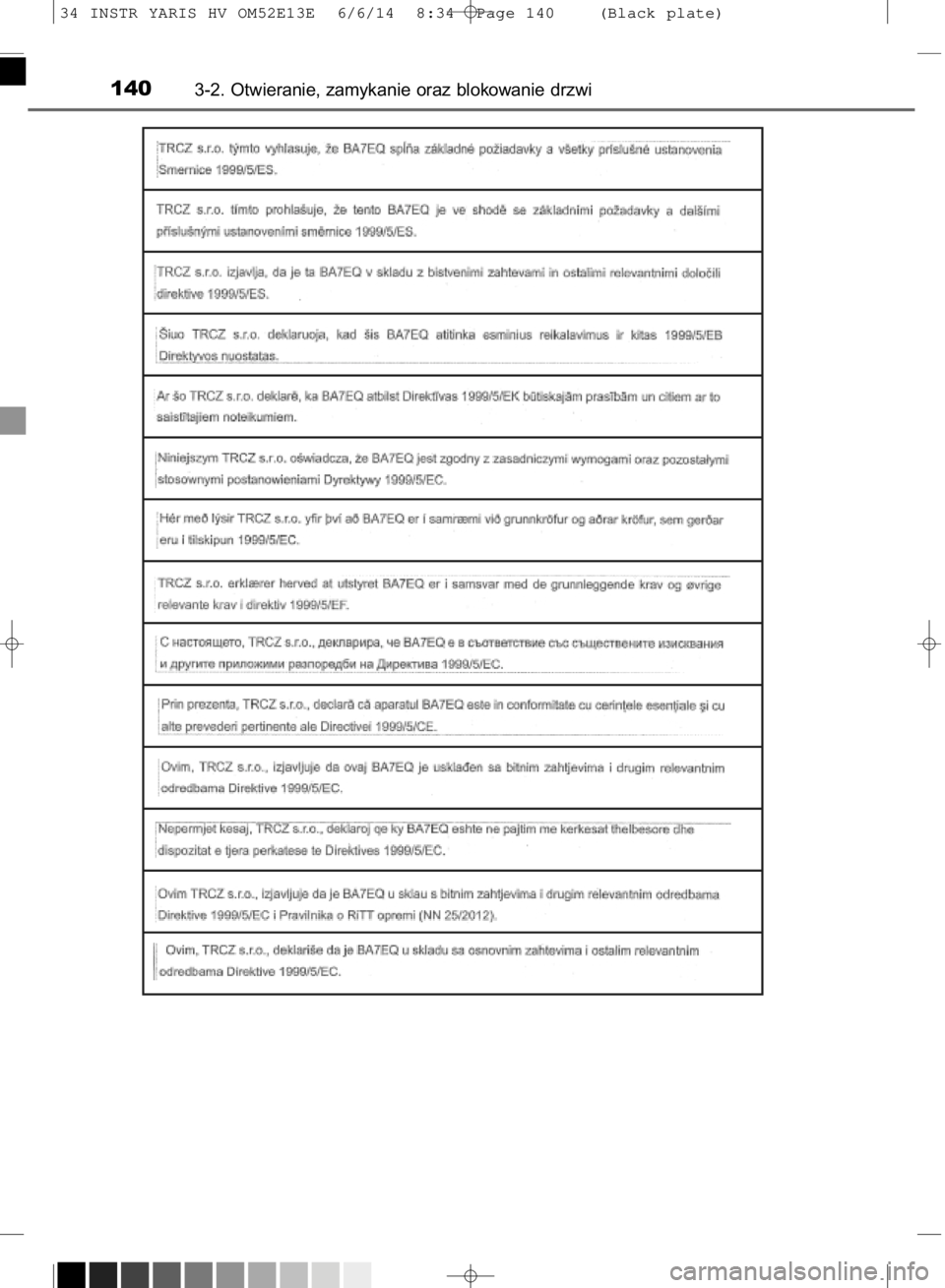

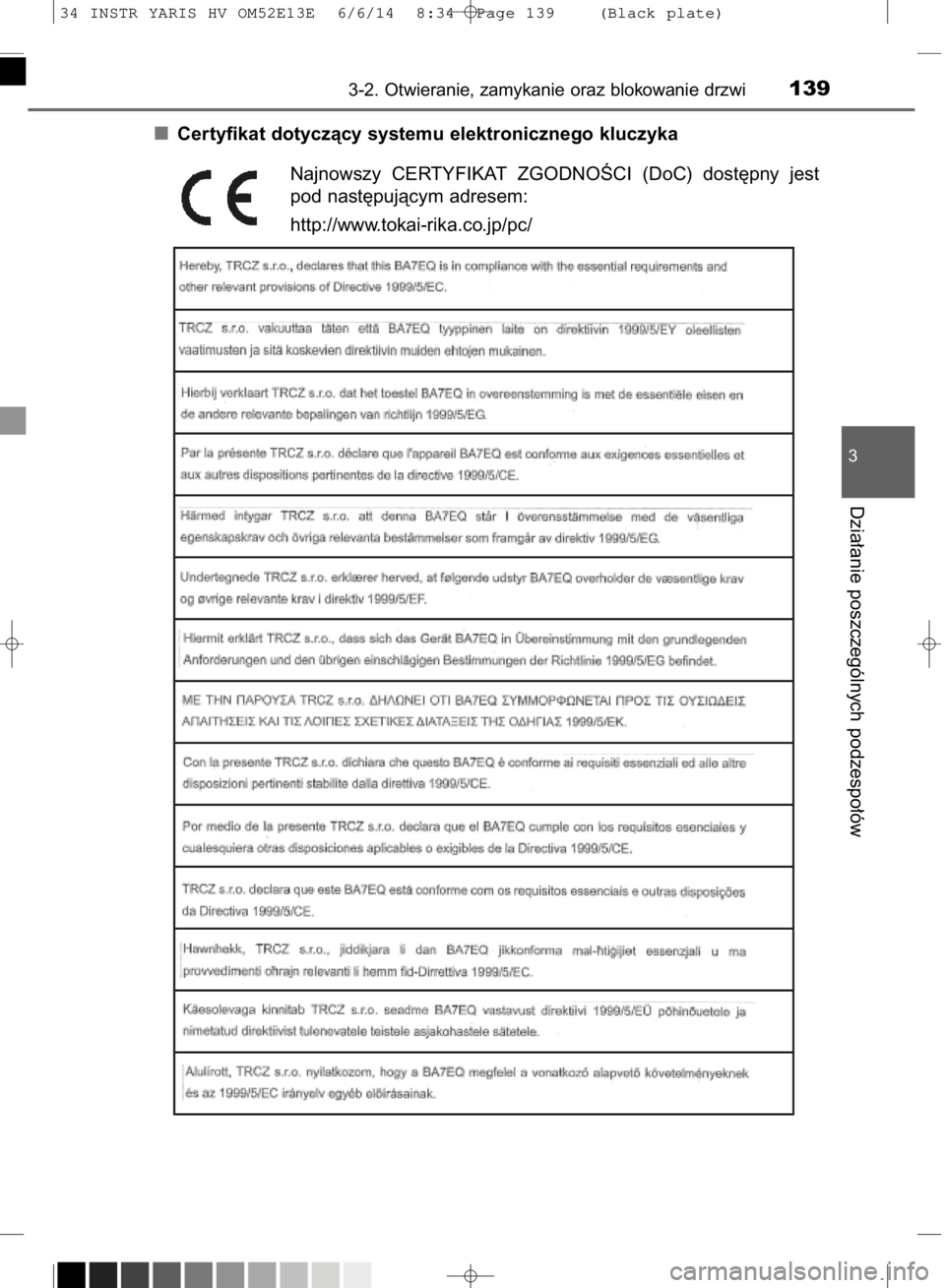

Certyfikat dotyczàcy systemu elektronicznego kluczyka
Najnowszy CERTYFIKAT ZGODNOÂCI (DoC) dost´pny jest
pod nast´pujàcym adresem:
http://www.tokai-rika.co.jp/pc/
3-2. Otwieranie, zamykanie oraz blokowanie drzwi139
3
Dzia∏anie poszczególnych podzespo∏ów
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 139 (Black plate)

1403-2. Otwieranie, zamykanie oraz blokowanie drzwi
34 INSTR YARIS HV OM52E13E 6/6/14 8:34 Page 140 (Black plate)
