TOYOTA YARIS HYBRID 2014 Instruksjoner for bruk (in Norwegian)

2797-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
OBS
■Når du jekker opp bilen
Ikke jekk opp bilen på opphenget. Opp-
henget kan bli skadet.
Bilens jekk er bare beregnet til bruk i
nødstilfeller ved punktering. Jekken er
ikke beregnet brukt ved bytte til sommer-
eller vinterdekk.
Foran
Oppheng

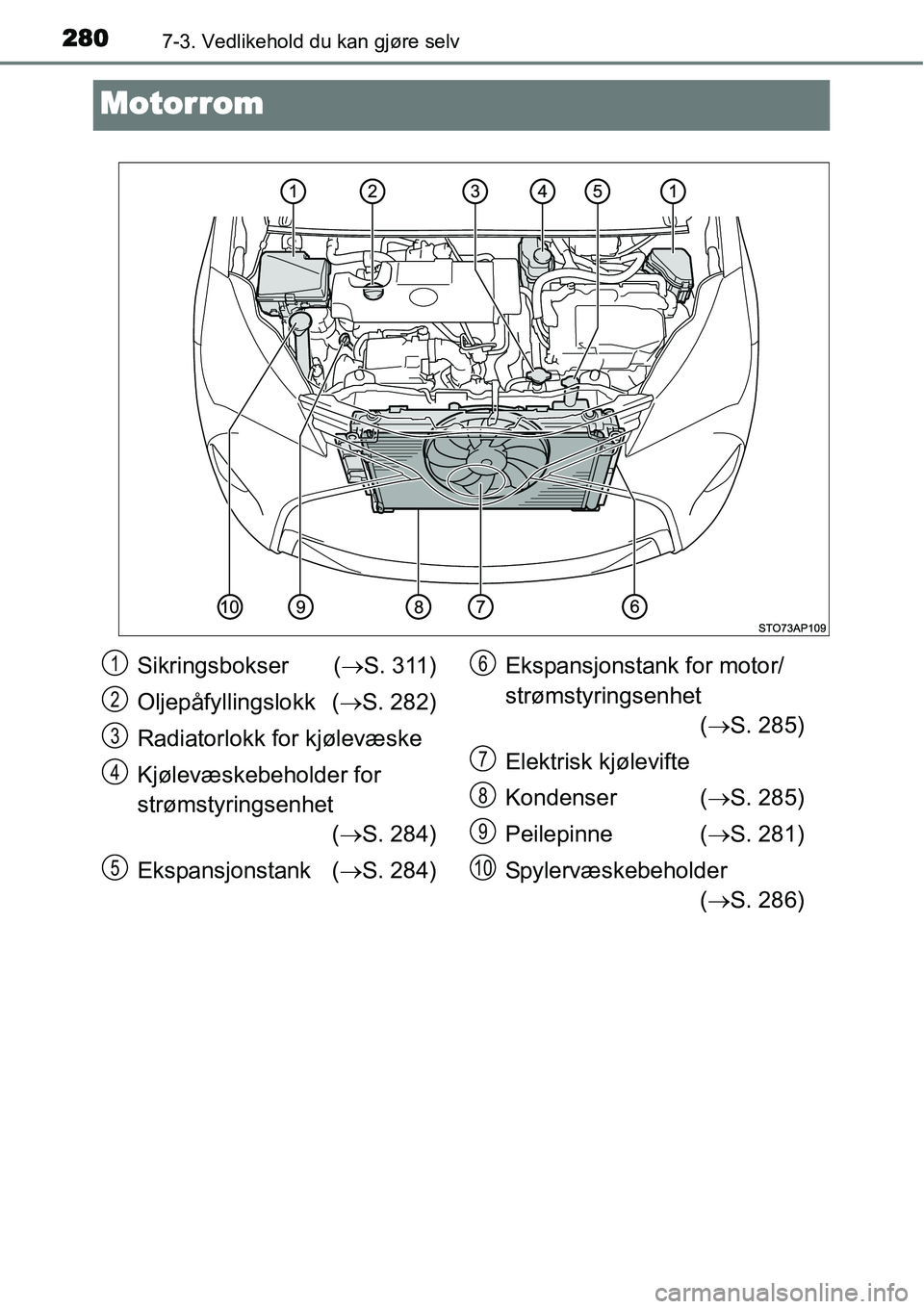

2807-3. Vedlikehold du kan gjøre selv
Motorrom
Sikringsbokser (→S. 311)
Oljepåfyllingslokk (→S. 282)
Radiatorlokk for kjølevæske
Kjølevæskebeholder for
strømstyringsenhet
(→S. 284)
Ekspansjonstank (→S. 284)Ekspansjonstank for motor/
strømstyringsenhet
(→S. 285)
Elektrisk kjølevifte
Kondenser (→S. 285)
Peilepinne (→S. 281)
Spylervæskebeholder
(→S. 286)1
2
3
4
5
6
7
8
9
10

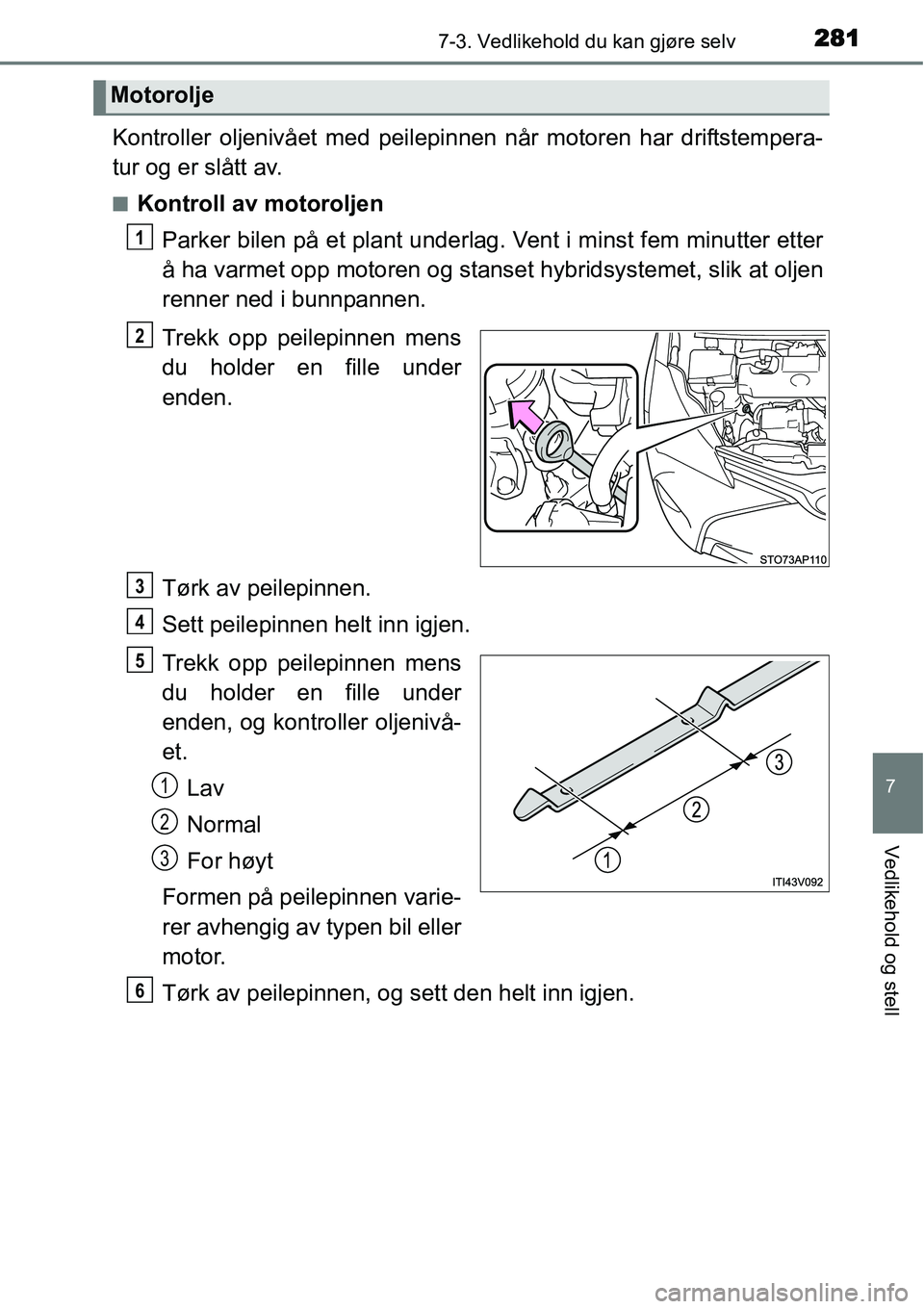

2817-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
■Kontroll av motoroljen
Parker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under
enden, og kontroller oljenivå-
et.
Lav
Normal
For høyt
Formen på peilepinnen varie-
rer avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6

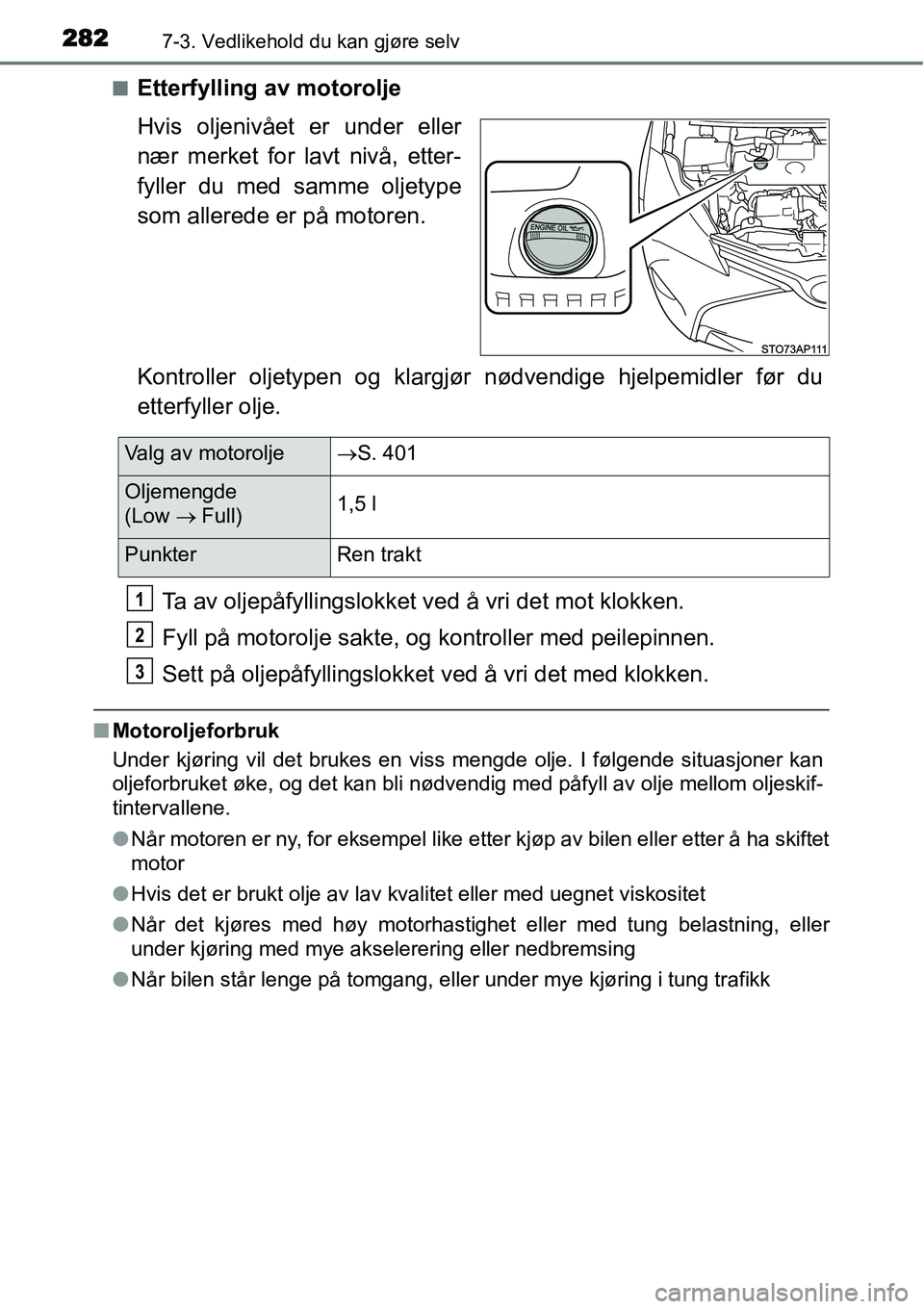

2827-3. Vedlikehold du kan gjøre selv
■Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
■Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
●Når motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
●Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
●Når det kjøres med høy motorhastighet eller med tung belastning, eller
under kjøring med mye akselerering eller nedbremsing
●Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje→S. 401
Oljemengde
(Low → Full)1,5 l
Punkter Ren trakt
1
2
3

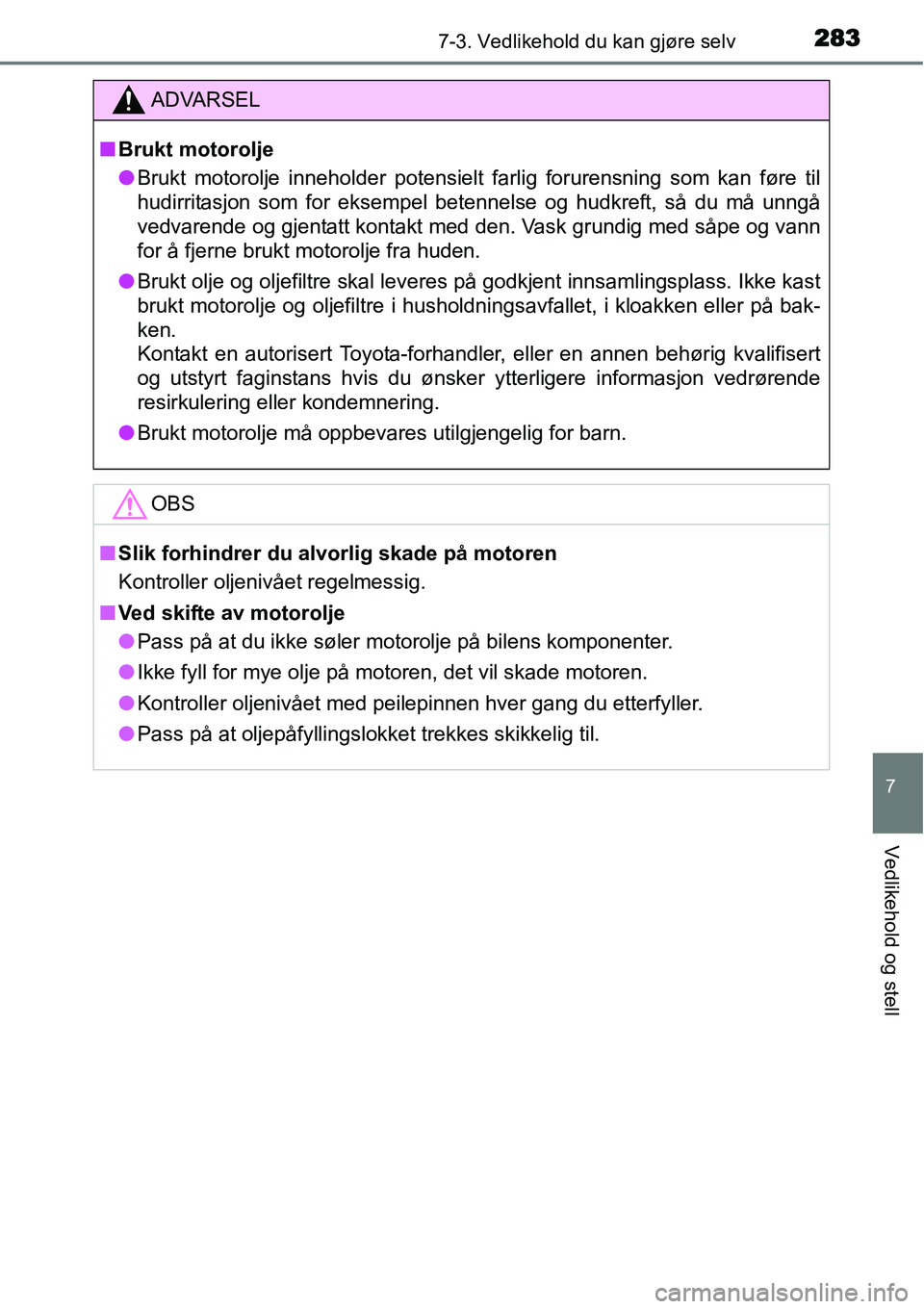

2837-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
ADVARSEL
■Brukt motorolje
●Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
●Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. Ikke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller kondemnering.
●Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
■Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
■Ved skifte av motorolje
●Pass på at du ikke søler motorolje på bilens komponenter.
●Ikke fyll for mye olje på motoren, det vil skade motoren.
●Kontroller oljenivået med peilepinnen hver gang du etterfyller.
●Pass på at oljepåfyllingslokket trekkes skikkelig til.

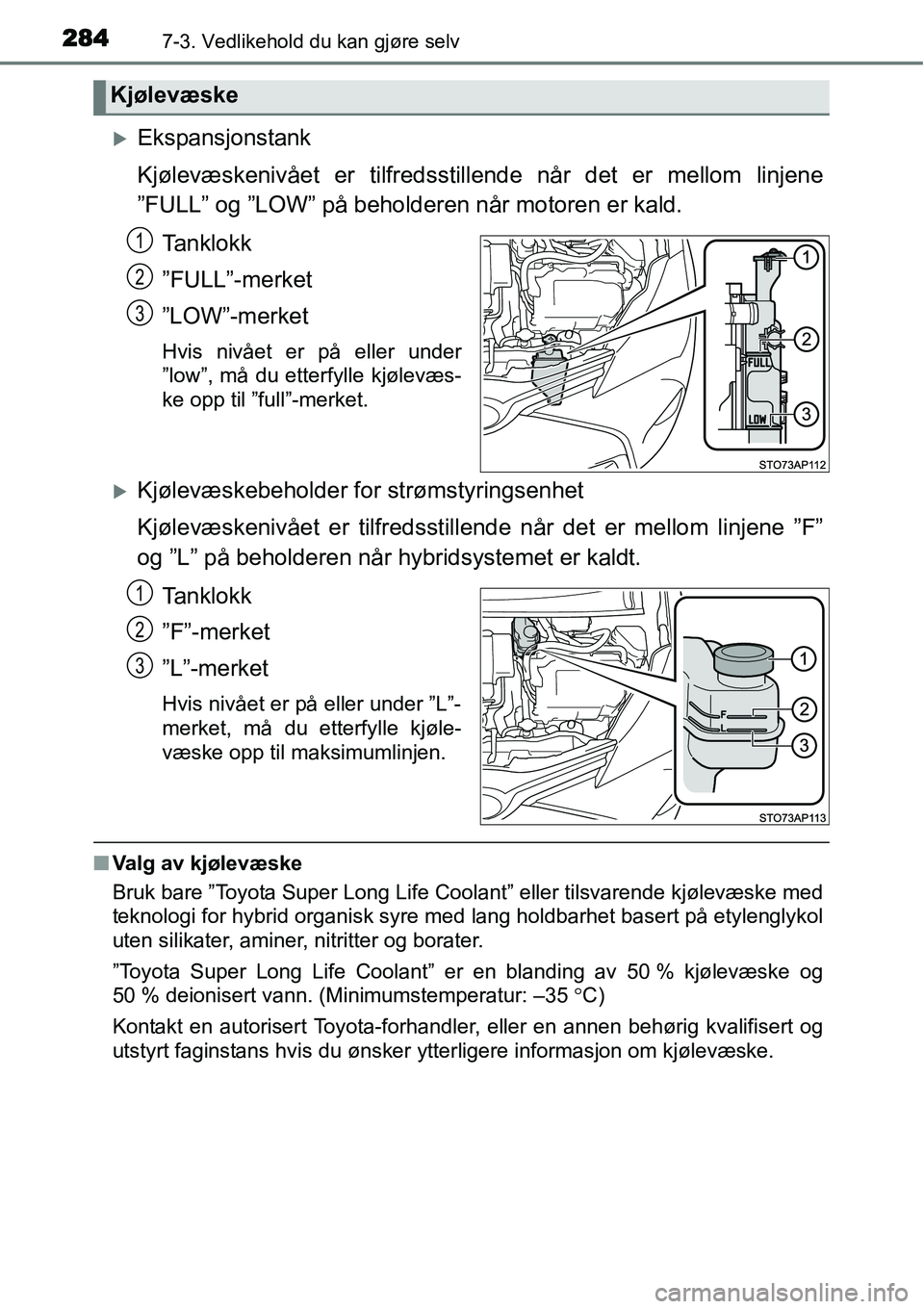

2847-3. Vedlikehold du kan gjøre selv
XEkspansjonstank
Kjølevæskenivået er tilfredsstillende når det er mellom linjene
”FULL” og ”LOW” på beholderen når motoren er kald.
Tanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under
”low”, må du etterfylle kjølevæs-
ke opp til ”full”-merket.
XKjølevæskebeholder for strømstyringsenhet
Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”F”
og ”L” på beholderen når hybridsystemet er kaldt.
Tanklokk
”F”-merket
”L”-merket
Hvis nivået er på eller under ”L”-
merket, må du etterfylle kjøle-
væske opp til maksimumlinjen.
■Valg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % deionisert vann. (Minimumstemperatur: –35 °C)
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans hvis du ønsker ytterligere informasjon om kjølevæske.
Kjølevæske
1
2
3
1
2
3

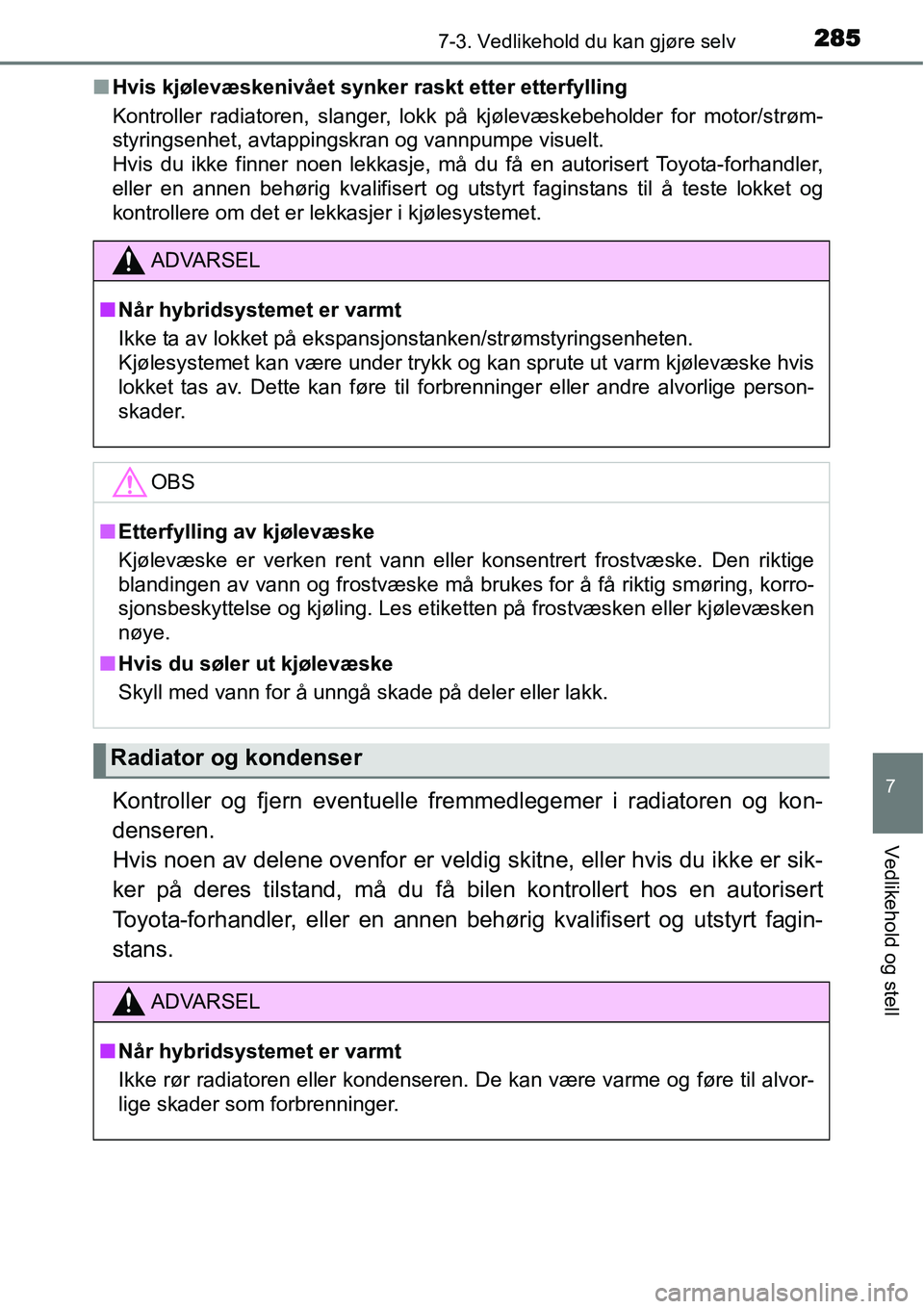

2857-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
■Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne, eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fagin-
stans.
ADVARSEL
■Når hybridsystemet er varmt
Ikke ta av lokket på ekspansjonstanken/strømstyringsenheten.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
■Etterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
■Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
Radiator og kondenser
ADVARSEL
■Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.

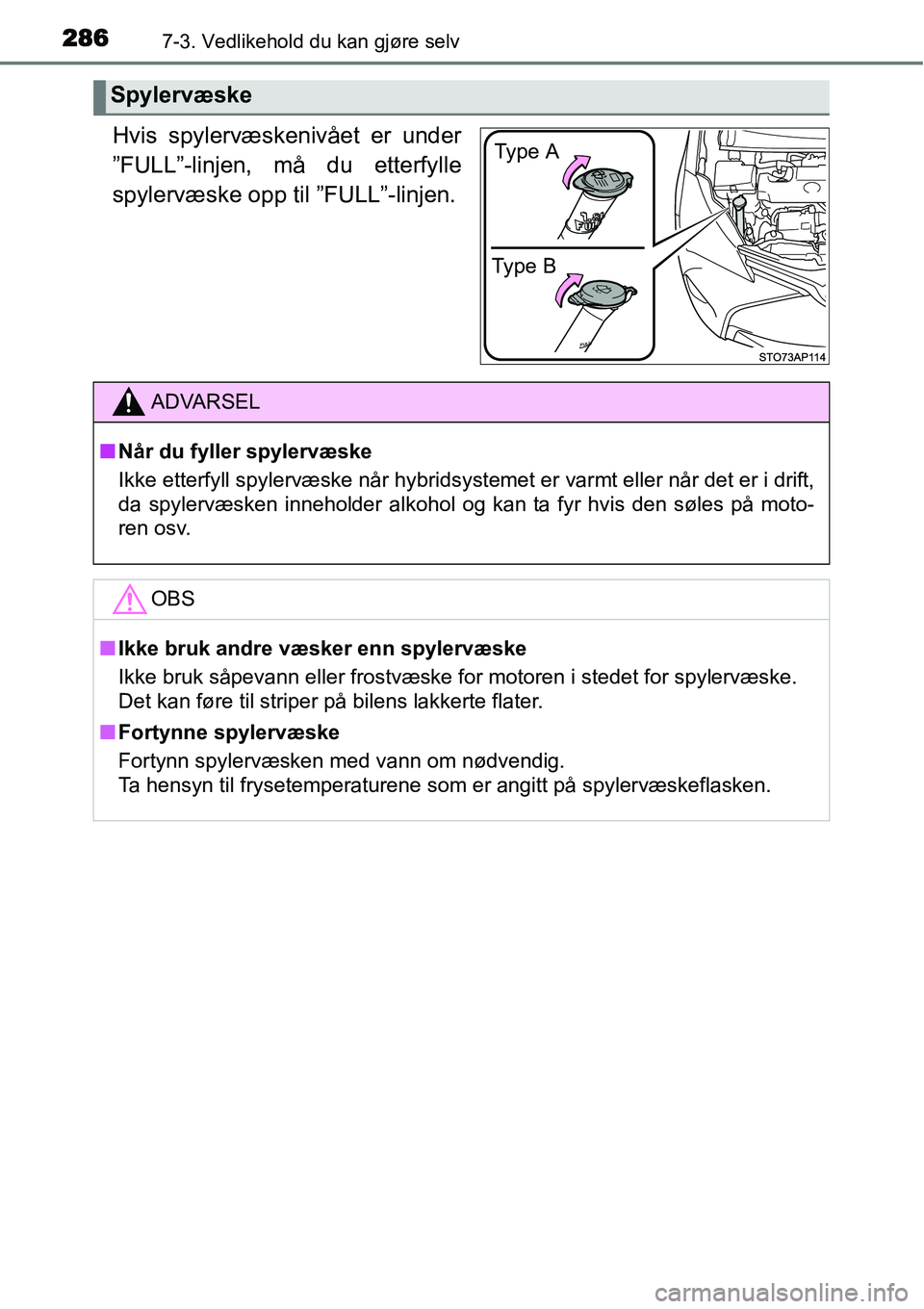

2867-3. Vedlikehold du kan gjøre selv
Hvis spylervæskenivået er under
”FULL”-linjen, må du etterfylle
spylervæske opp til ”FULL”-linjen.
Spylervæske
Type BType A
ADVARSEL
■Når du fyller spylervæske
Ikke etterfyll spylervæske når hybridsystemet er varmt eller når det er i drift,
da spylervæsken inneholder alkohol og kan ta fyr hvis den søles på moto-
ren osv.
OBS
■Ikke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte flater.
■Fortynne spylervæske
Fortynn spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.

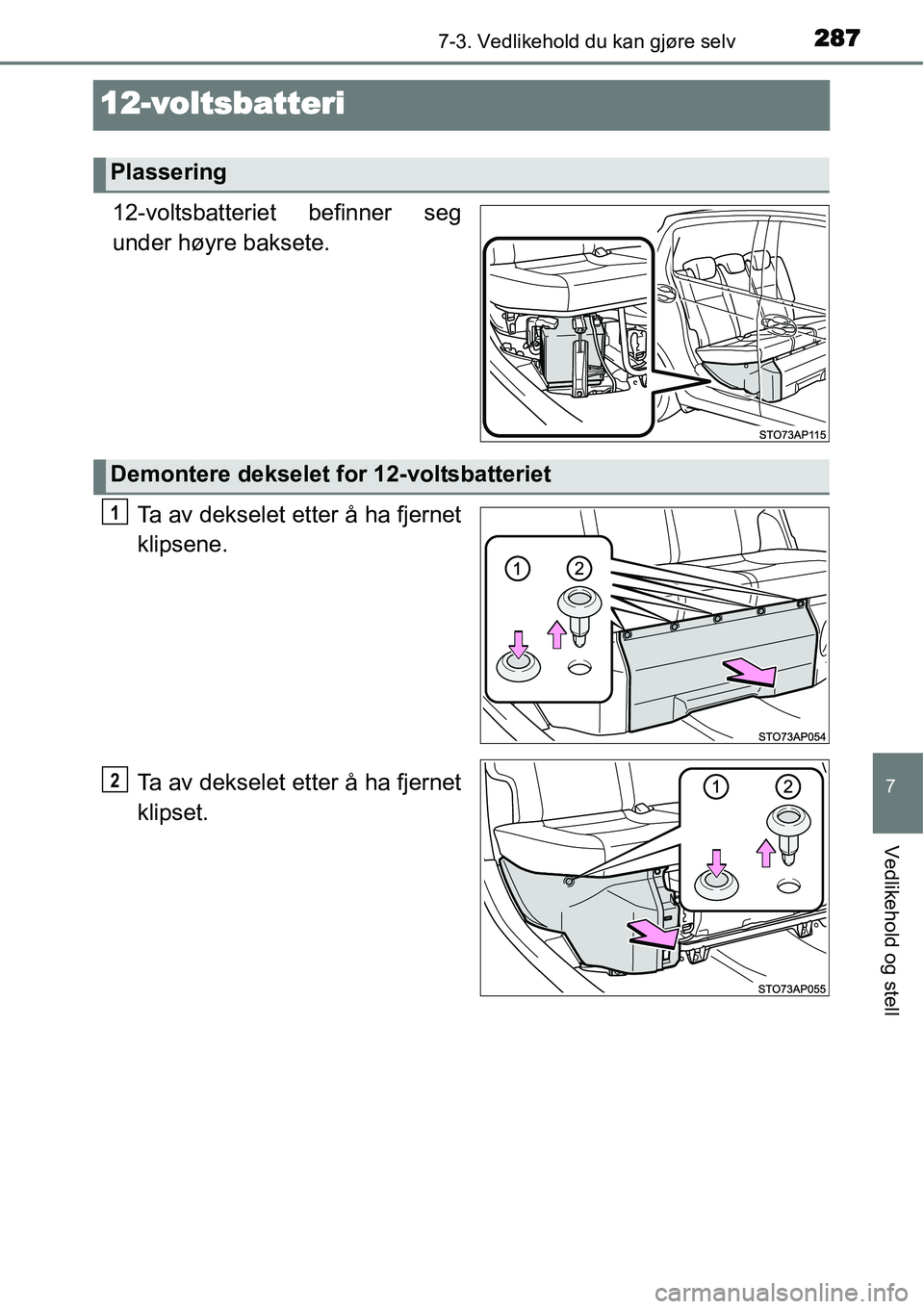

2877-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
12-voltsbatteri
12-voltsbatteriet befinner seg
under høyre baksete.
Ta av dekselet etter å ha fjernet
klipsene.
Ta av dekselet etter å ha fjernet
klipset.
Plassering
Demontere dekselet for 12-voltsbatteriet
1
2

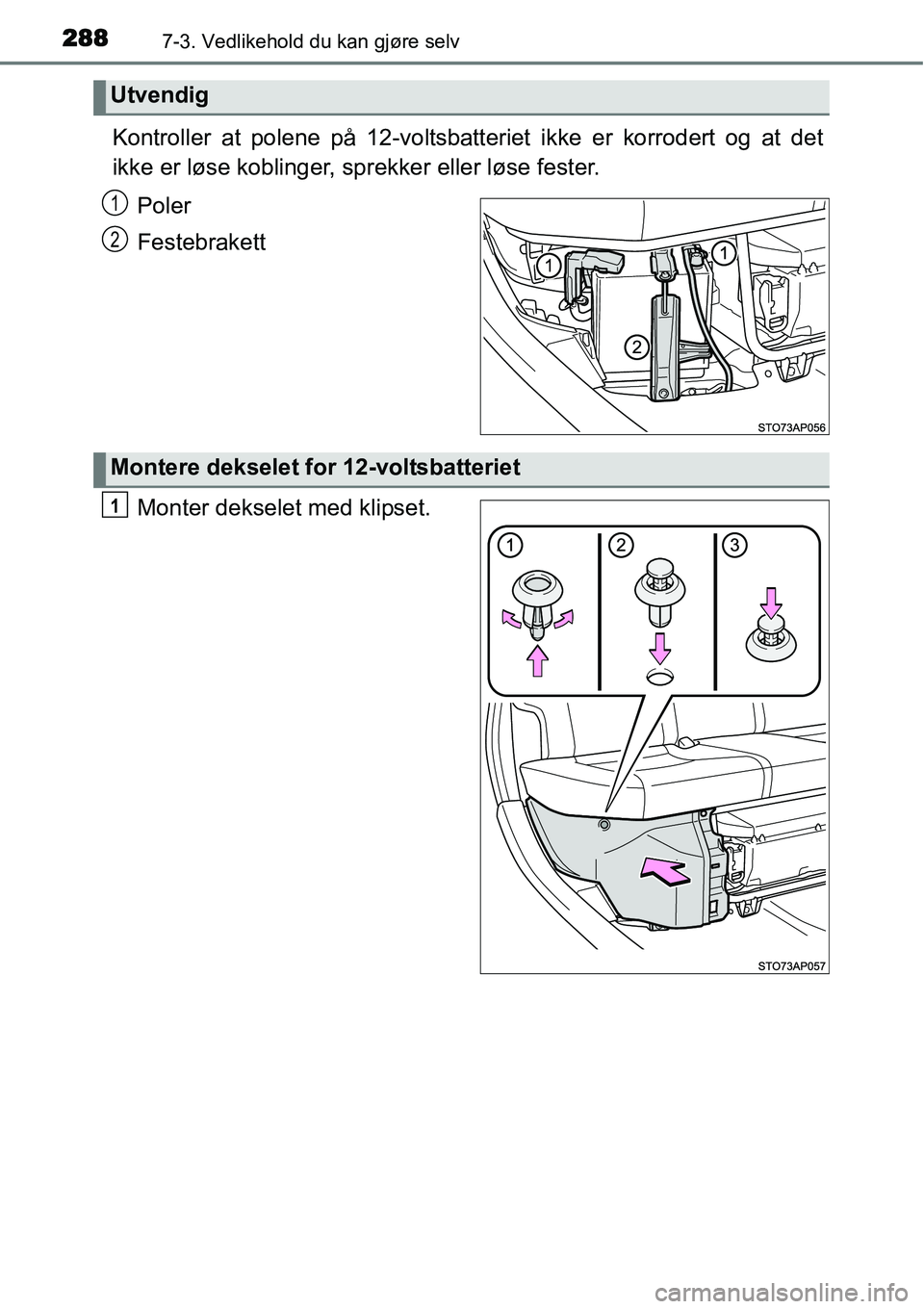

2887-3. Vedlikehold du kan gjøre selv
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sprekker eller løse fester.
Poler
Festebrakett
Monter dekselet med klipset.
Utvendig
1
2
Montere dekselet for 12-voltsbatteriet
1
