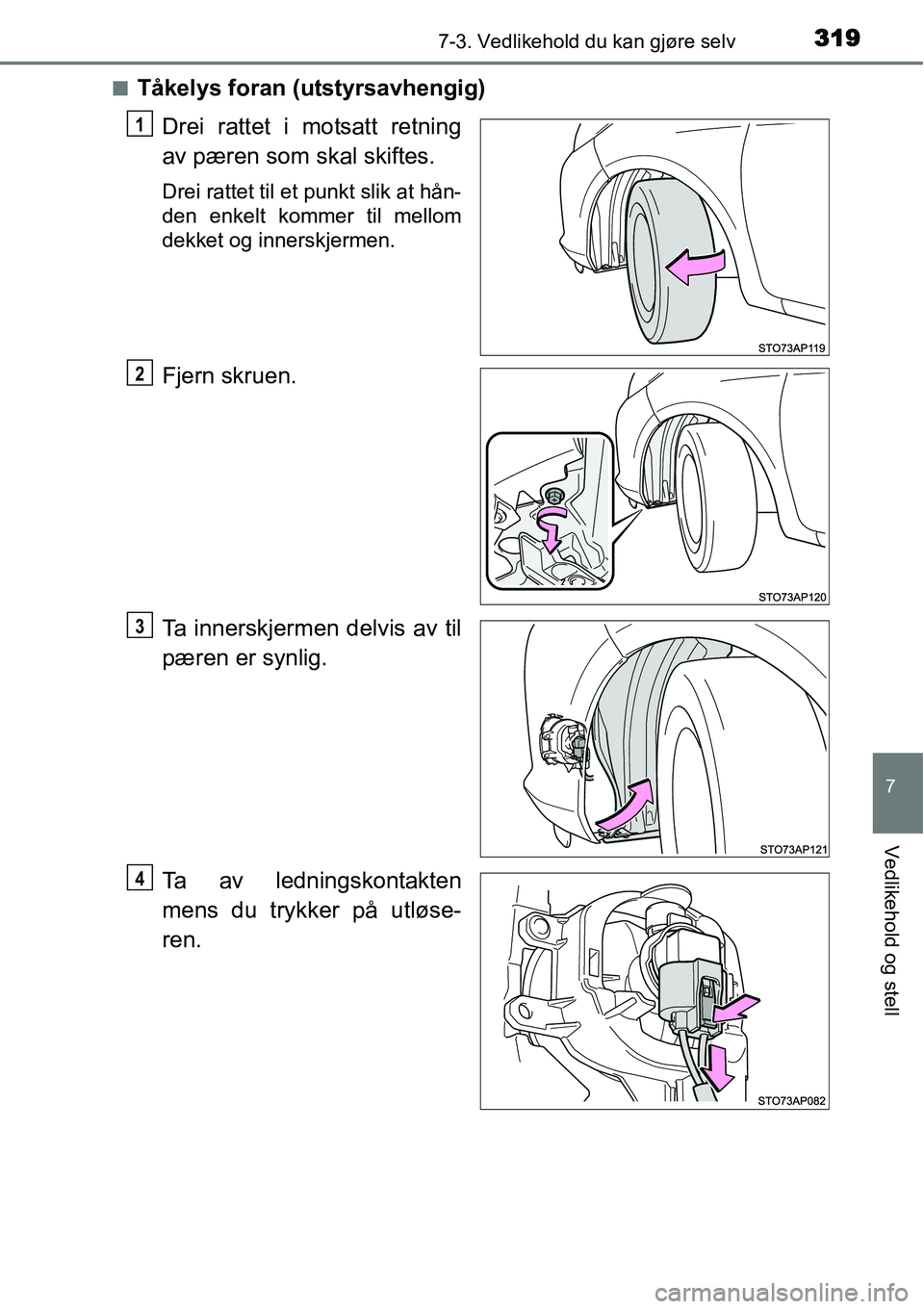

3197-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
■Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern skruen.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4

3207-3. Vedlikehold du kan gjøre selv

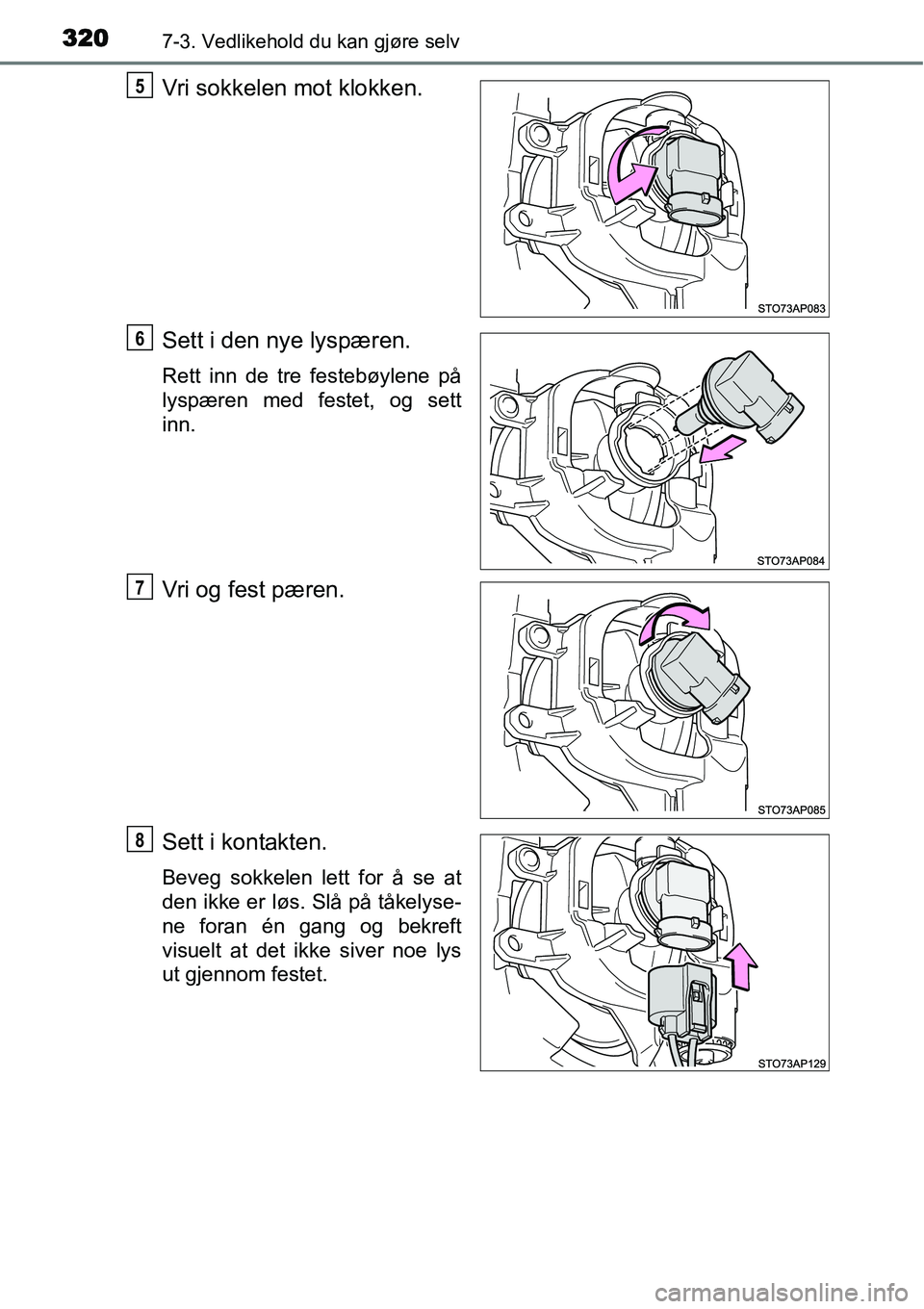

Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæren.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelyse-
ne foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
5
6
7
8

3217-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

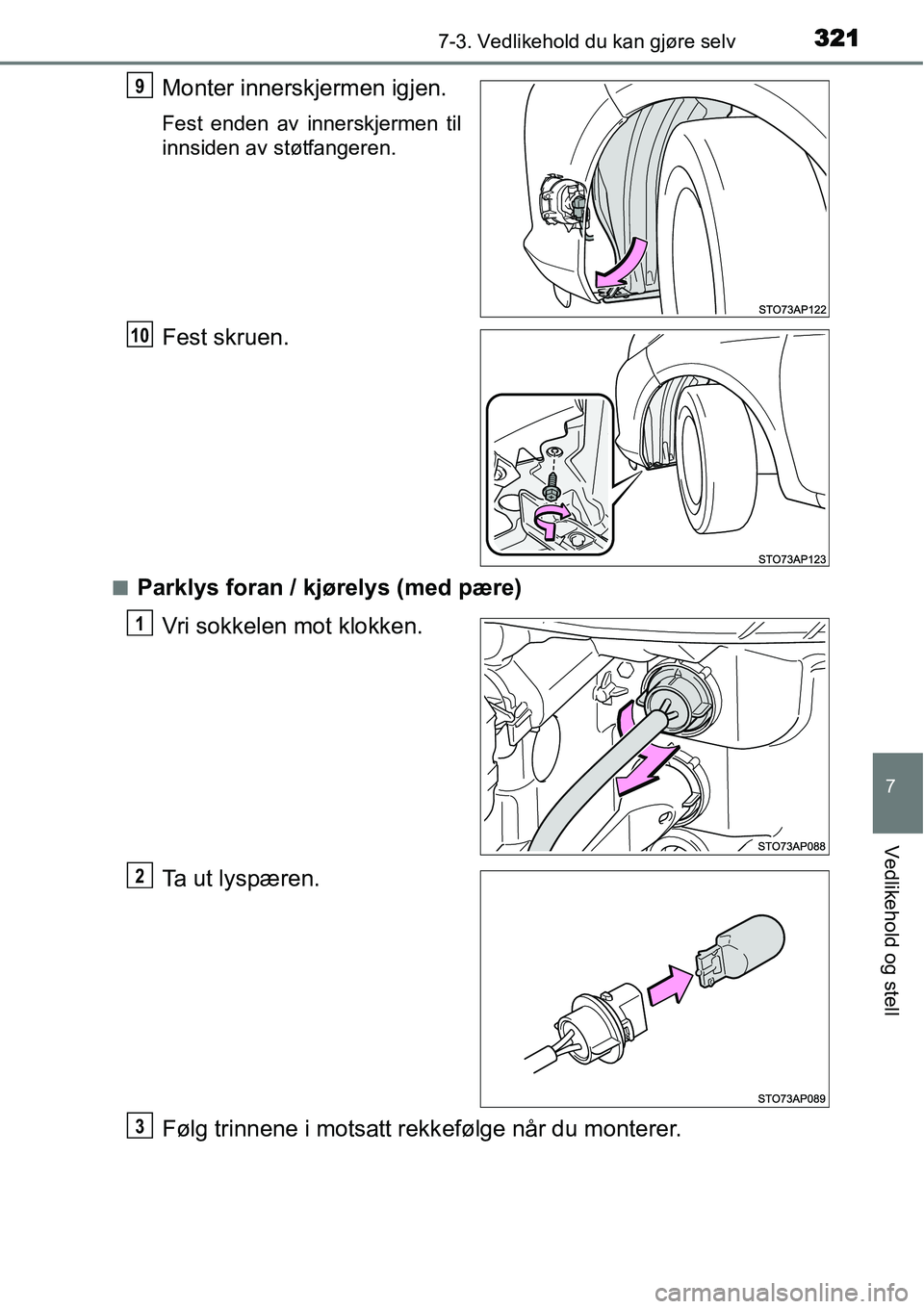

Monter innerskjermen igjen.
Fest enden av innerskjermen til
innsiden av støtfangeren.
Fest skruen.
■Parklys foran / kjørelys (med pære)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
9
10
1
2
3

3227-3. Vedlikehold du kan gjøre selv

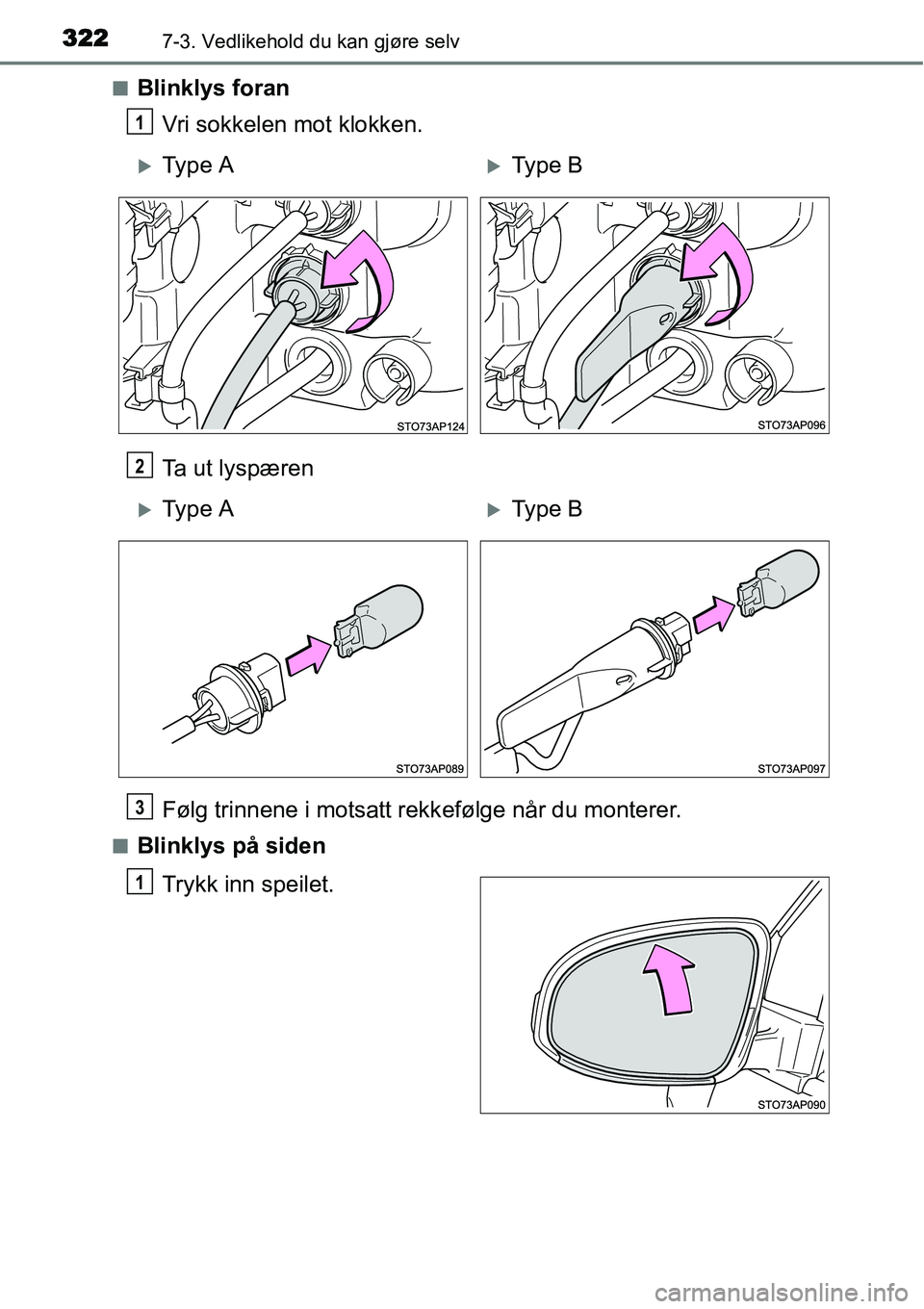

■Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren
Følg trinnene i motsatt rekkefølge når du monterer.
■Blinklys på siden
Trykk inn speilet.
1
XType AXType B
2
XType AXType B
3
1

3237-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

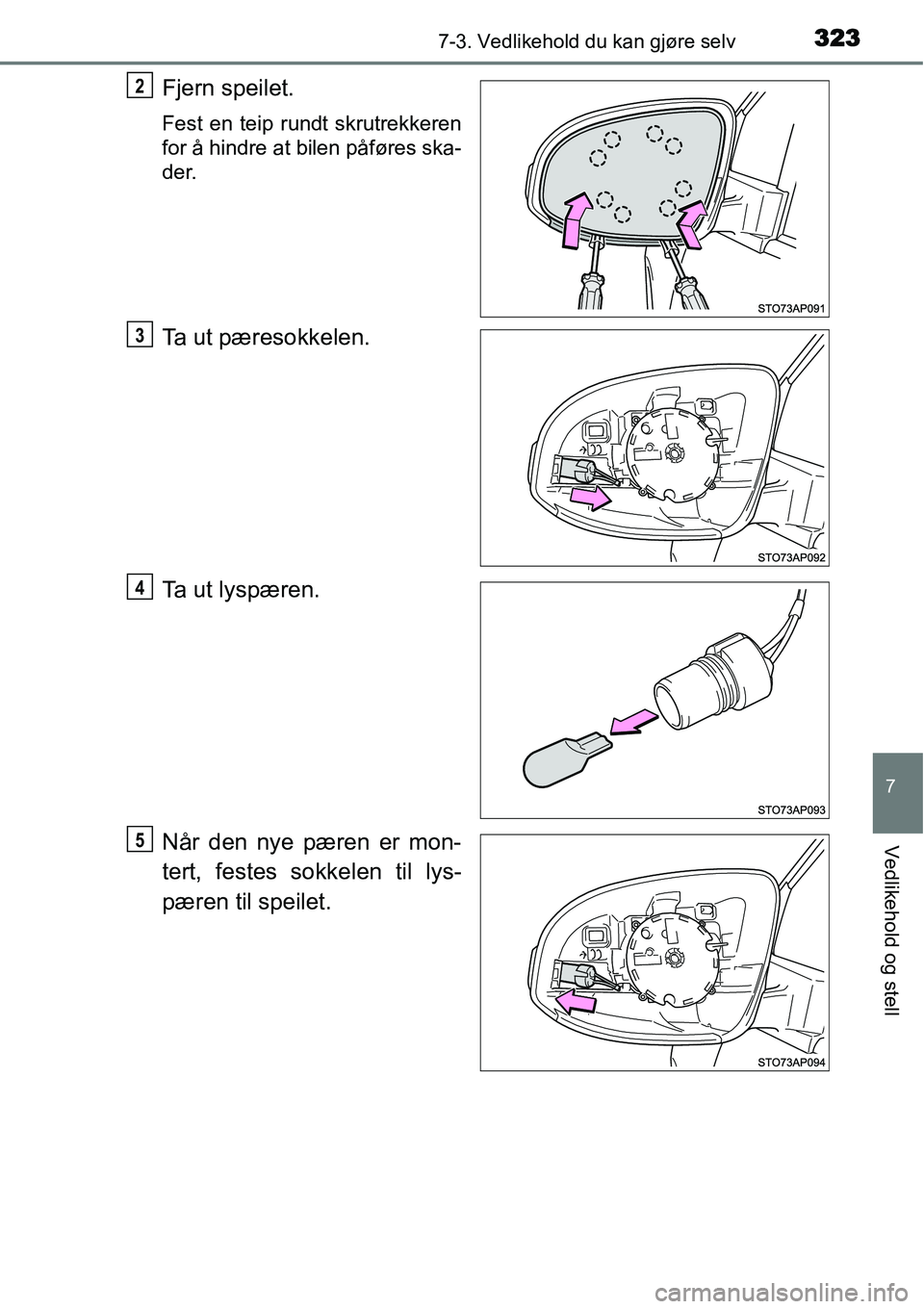

Fjern speilet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Ta ut pæresokkelen.
Ta ut lyspæren.
Når den nye pæren er mon-
tert, festes sokkelen til lys-
pæren til speilet.
2
3
4
5

3247-3. Vedlikehold du kan gjøre selv

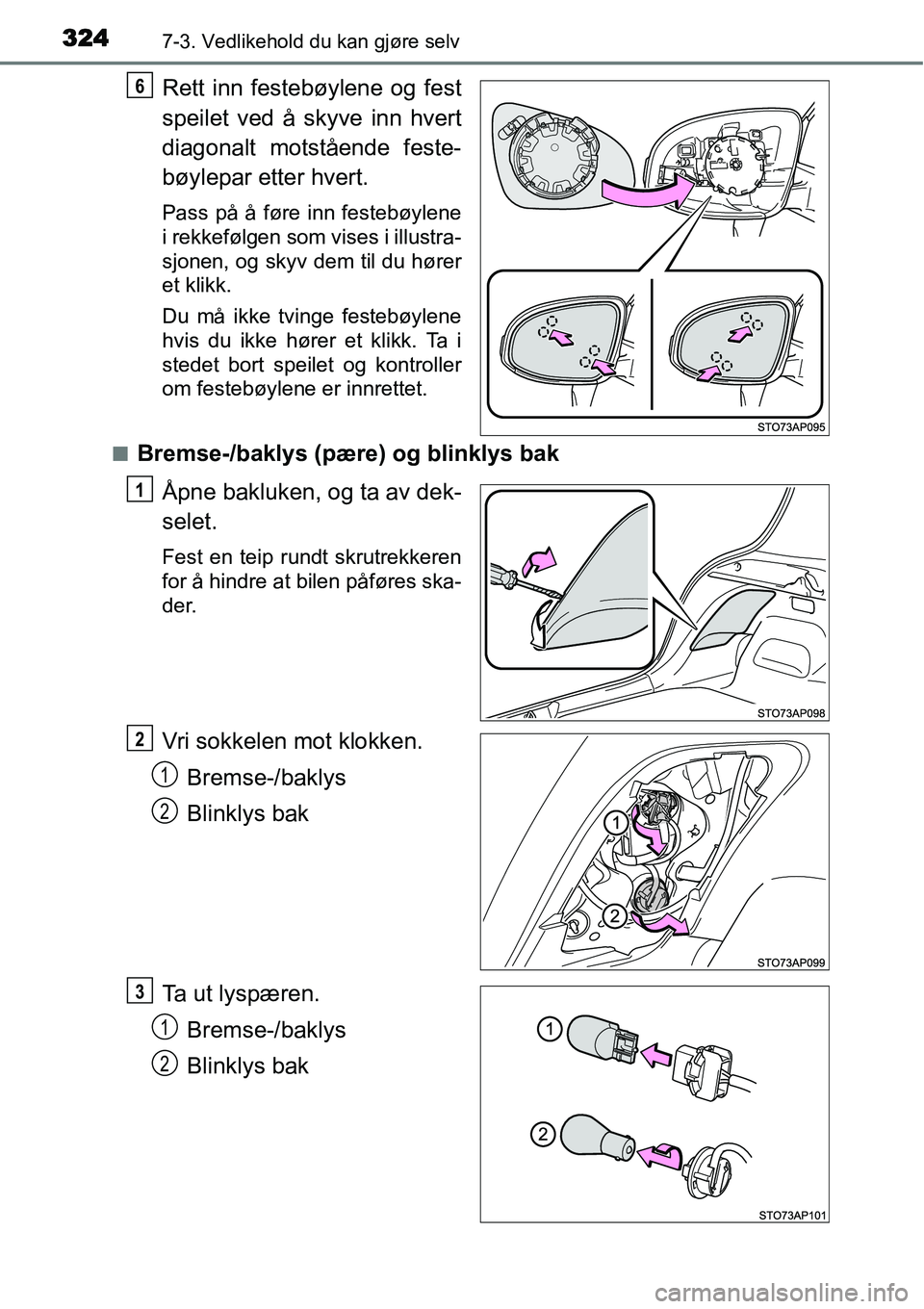

Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
■
Bremse-/baklys (pære) og blinklys bak
Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Vri sokkelen mot klokken.
Bremse-/baklys
Blinklys bak
Ta ut lyspæren.
Bremse-/baklys
Blinklys bak
6
1
2
1
2
3
1
2

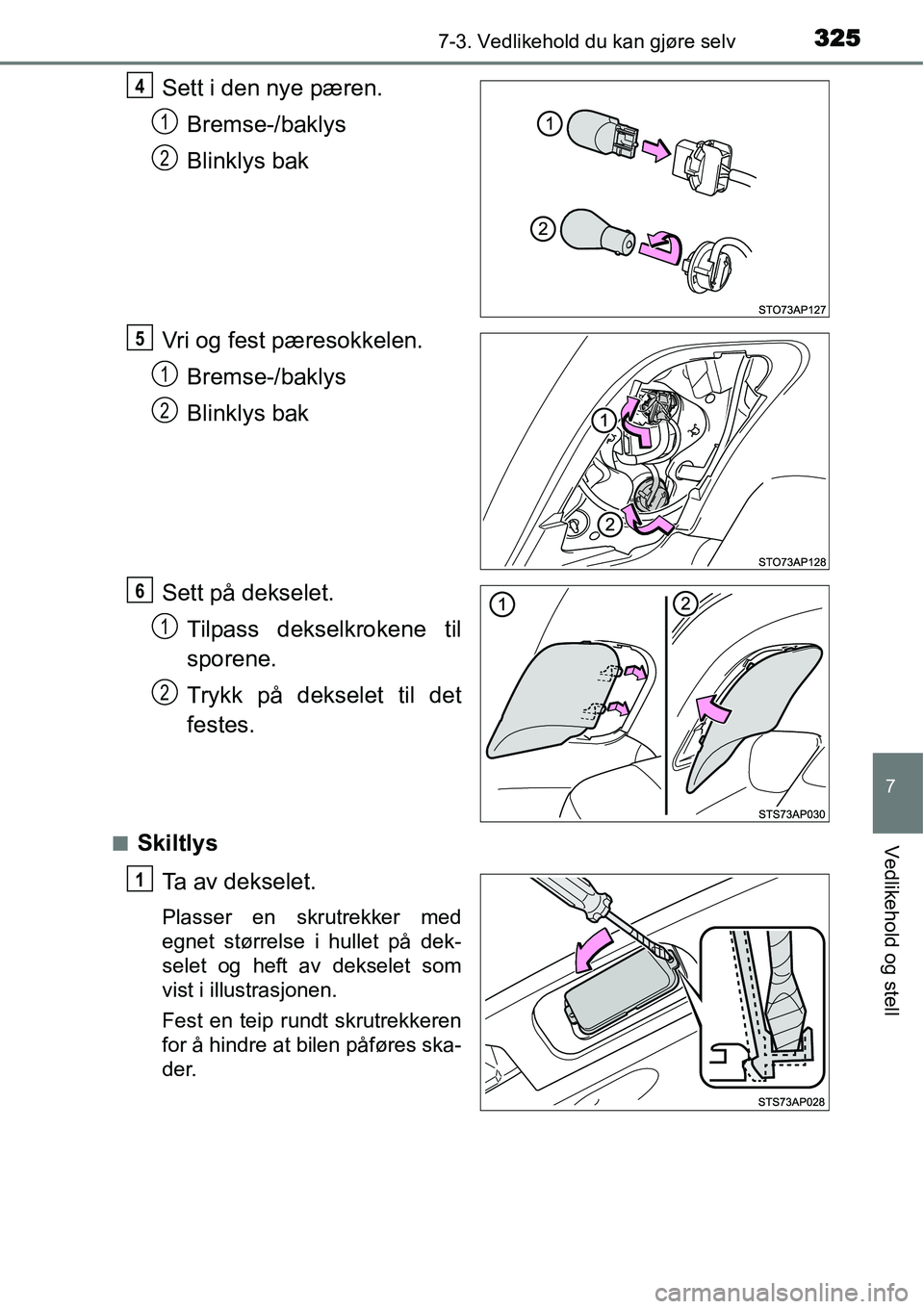

3257-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
Sett i den nye pæren.
Bremse-/baklys
Blinklys bak
Vri og fest pæresokkelen.
Bremse-/baklys
Blinklys bak
Sett på dekselet.
Tilpass dekselkrokene til
sporene.
Trykk på dekselet til det
festes.
■Skiltlys
Ta av dekselet.
Plasser en skrutrekker med
egnet størrelse i hullet på dek-
selet og heft av dekselet som
vist i illustrasjonen.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
4
1
2
5
1
2
6
1
2
1

3267-3. Vedlikehold du kan gjøre selv

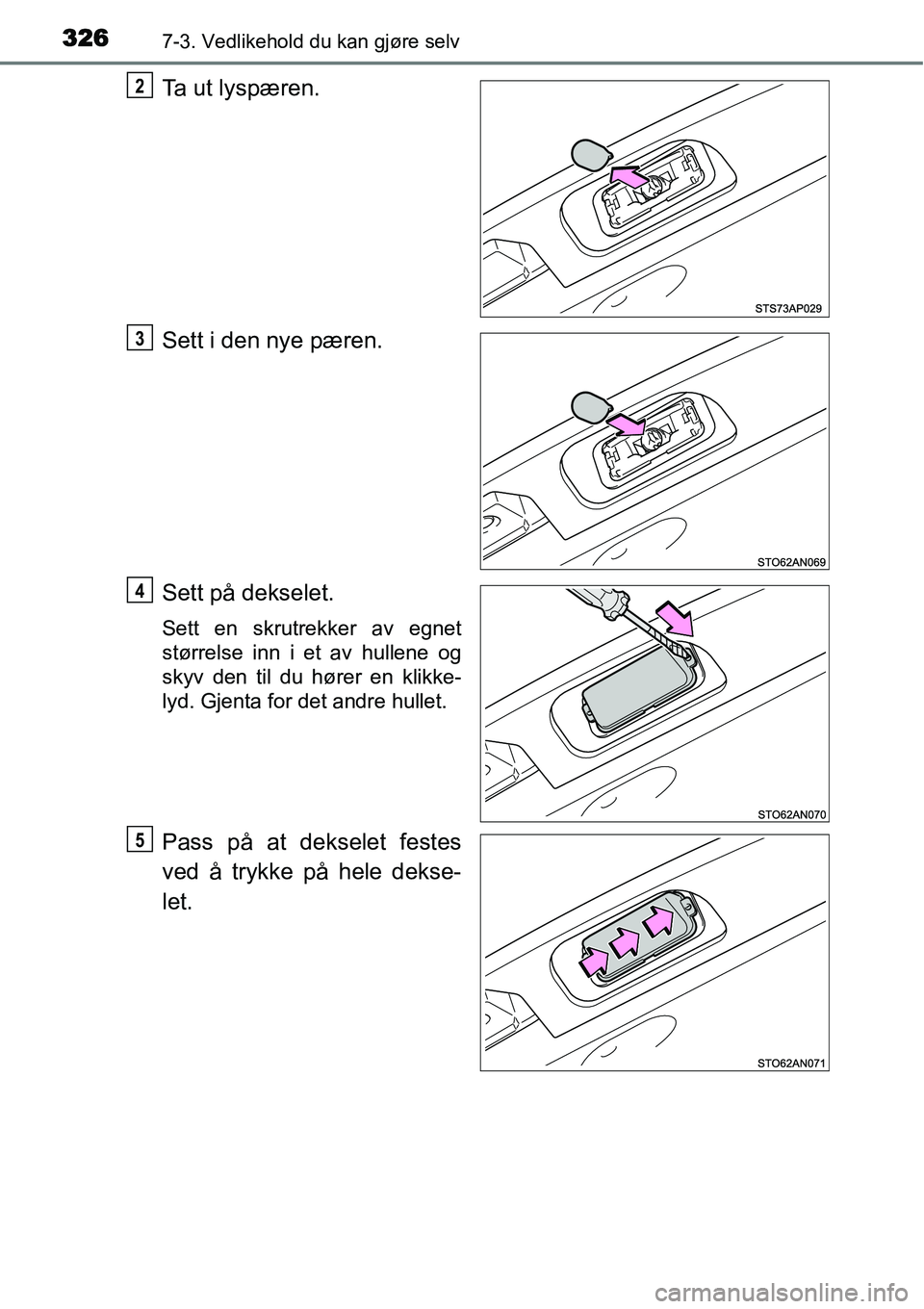

Ta ut lyspæren.
Sett i den nye pæren.
Sett på dekselet.
Sett en skrutrekker av egnet
størrelse inn i et av hullene og
skyv den til du hører en klikke-
lyd. Gjenta for det andre hullet.
Pass på at dekselet festes
ved å trykke på hele dekse-
let.
2
3
4
5

3277-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

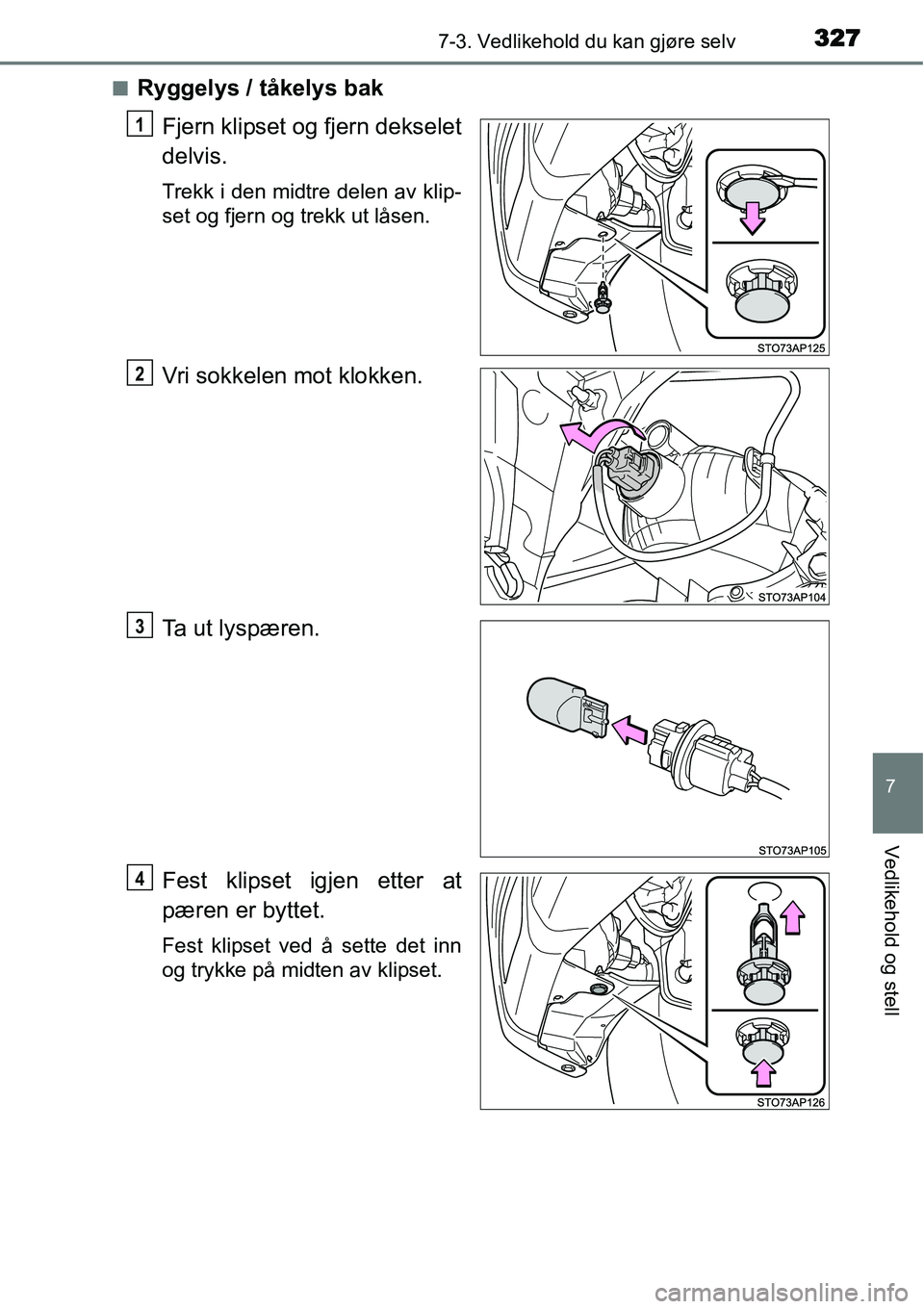

■Ryggelys / tåkelys bak
Fjern klipset og fjern dekselet
delvis.
Trekk i den midtre delen av klip-
set og fjern og trekk ut låsen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Fest klipset igjen etter at
pæren er byttet.
Fest klipset ved å sette det inn
og trykke på midten av klipset.
1
2
3
4

3287-3. Vedlikehold du kan gjøre selv

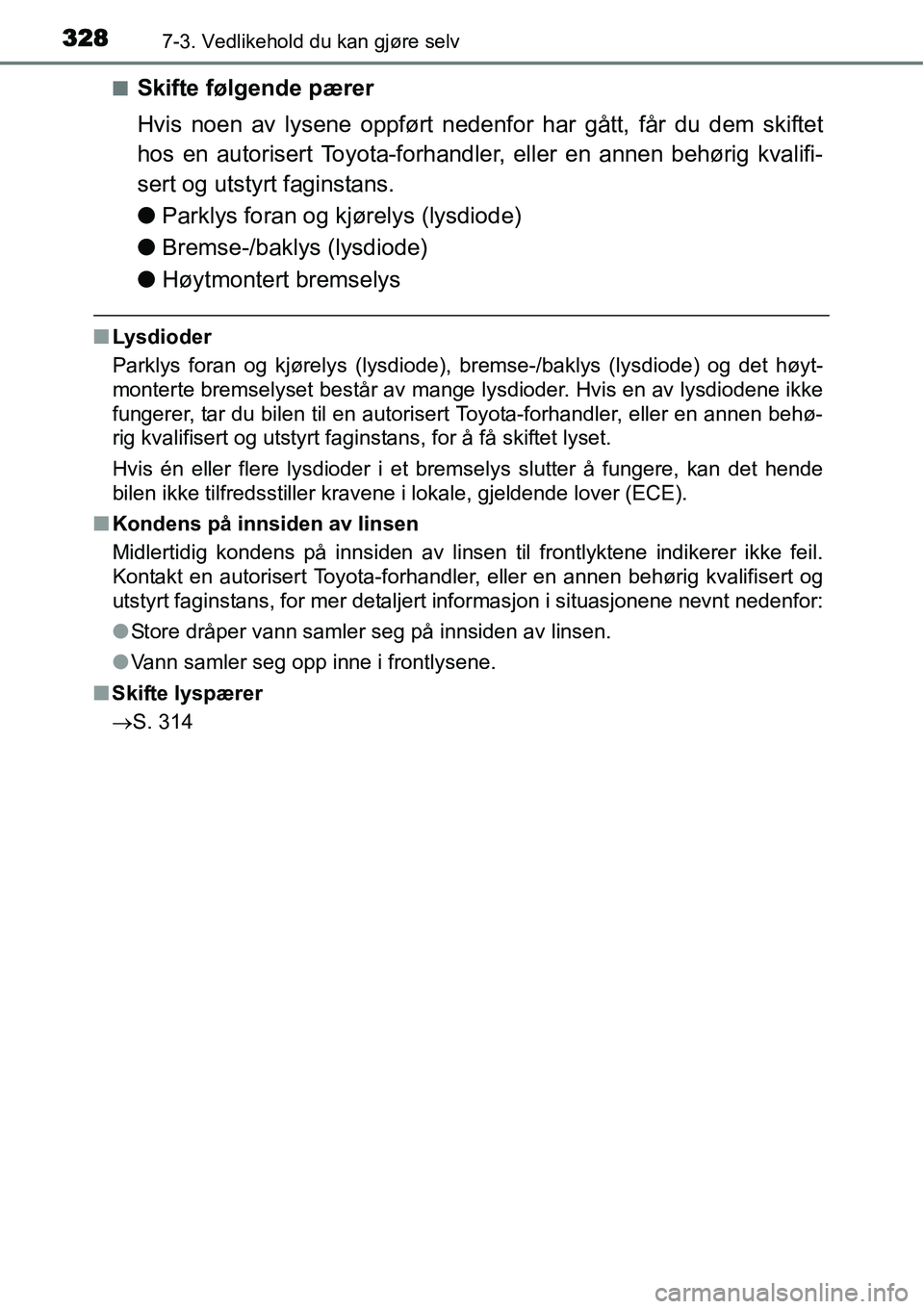

■Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
●Parklys foran og kjørelys (lysdiode)
●Bremse-/baklys (lysdiode)
●Høytmontert bremselys
■Lysdioder
Parklys foran og kjørelys (lysdiode), bremse-/baklys (lysdiode) og det høyt-
monterte bremselyset består av mange lysdioder. Hvis en av lysdiodene ikke
fungerer, tar du bilen til en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans, for å få skiftet lyset.
Hvis én eller flere lysdioder i et bremselys slutter å fungere, kan det hende
bilen ikke tilfredsstiller kravene i lokale, gjeldende lover (ECE).
■Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans, for mer detaljert informasjon i situasjonene nevnt nedenfor:
●Store dråper vann samler seg på innsiden av linsen.
●Vann samler seg opp inne i frontlysene.
■Skifte lyspærer
→S. 314
