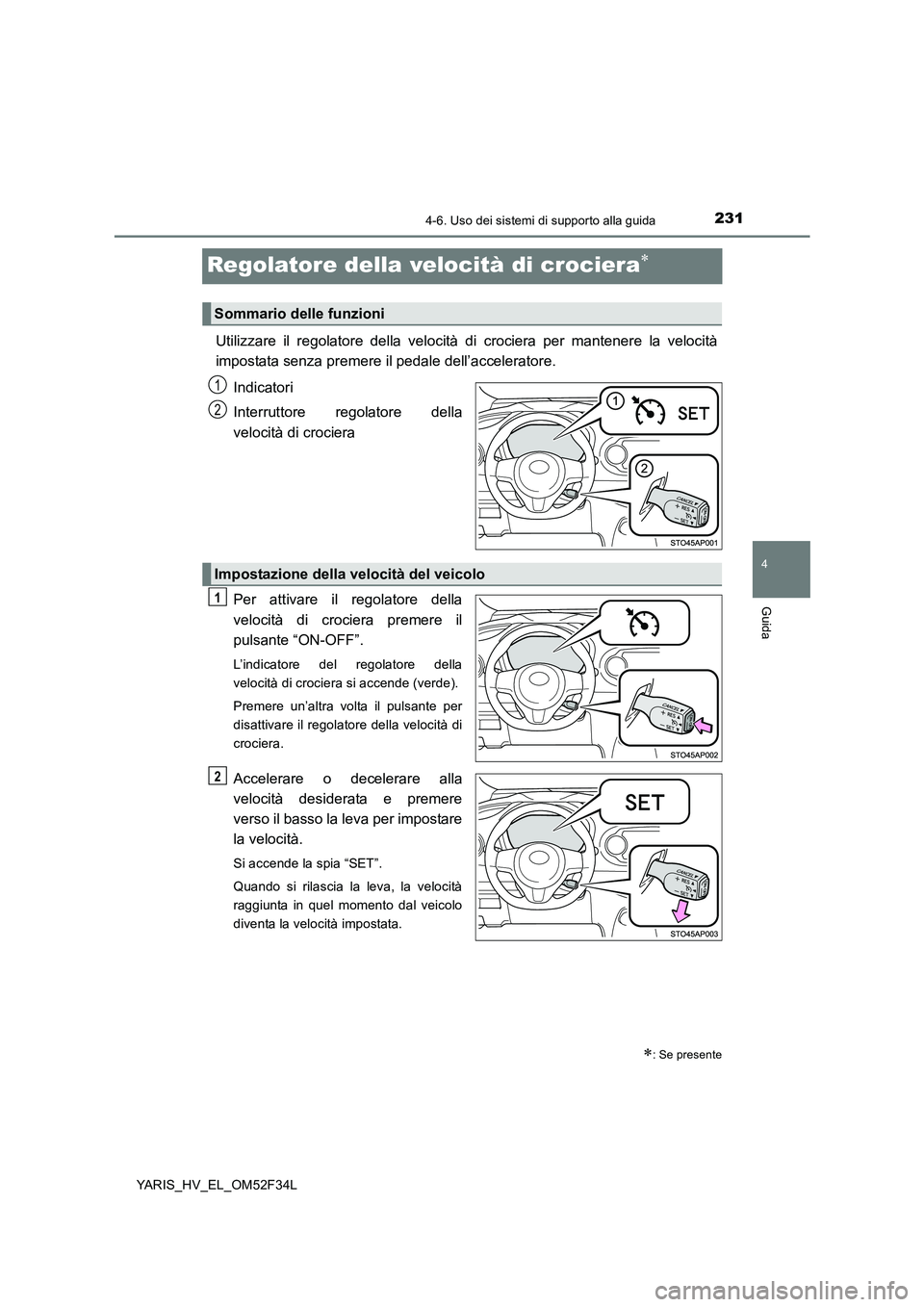

231
4
4-6. Uso dei sistemi di supporto alla guida
Guida
YARIS_HV_EL_OM52F34L
Regolatore della velocità di crociera∗
Utilizzare il regolatore della velocità di crociera per mantenere la velocità
impostata senza premere il pedale dell’acceleratore.
Indicatori
Interruttore regolatore della
velocità di crociera
Per attivare il regolatore della
velocità di crociera premere il
pulsante “ON-OFF”.
L’indicatore del regolatore della
velocità di crociera si accende (verde).
Premere un’altra volta il pulsante per
disattivare il regolatore della velocità di
crociera.
Accelerare o decelerare alla
velocità desiderata e premere
verso il basso la leva per impostare
la velocità.
Si accende la spia “SET”.
Quando si rilascia la leva, la velocità
raggiunta in quel momento dal veicolo
diventa la velocità impostata.
∗: Se presente
Sommario delle funzioni
1
2
Impostazione della velocità del veicolo
1
2

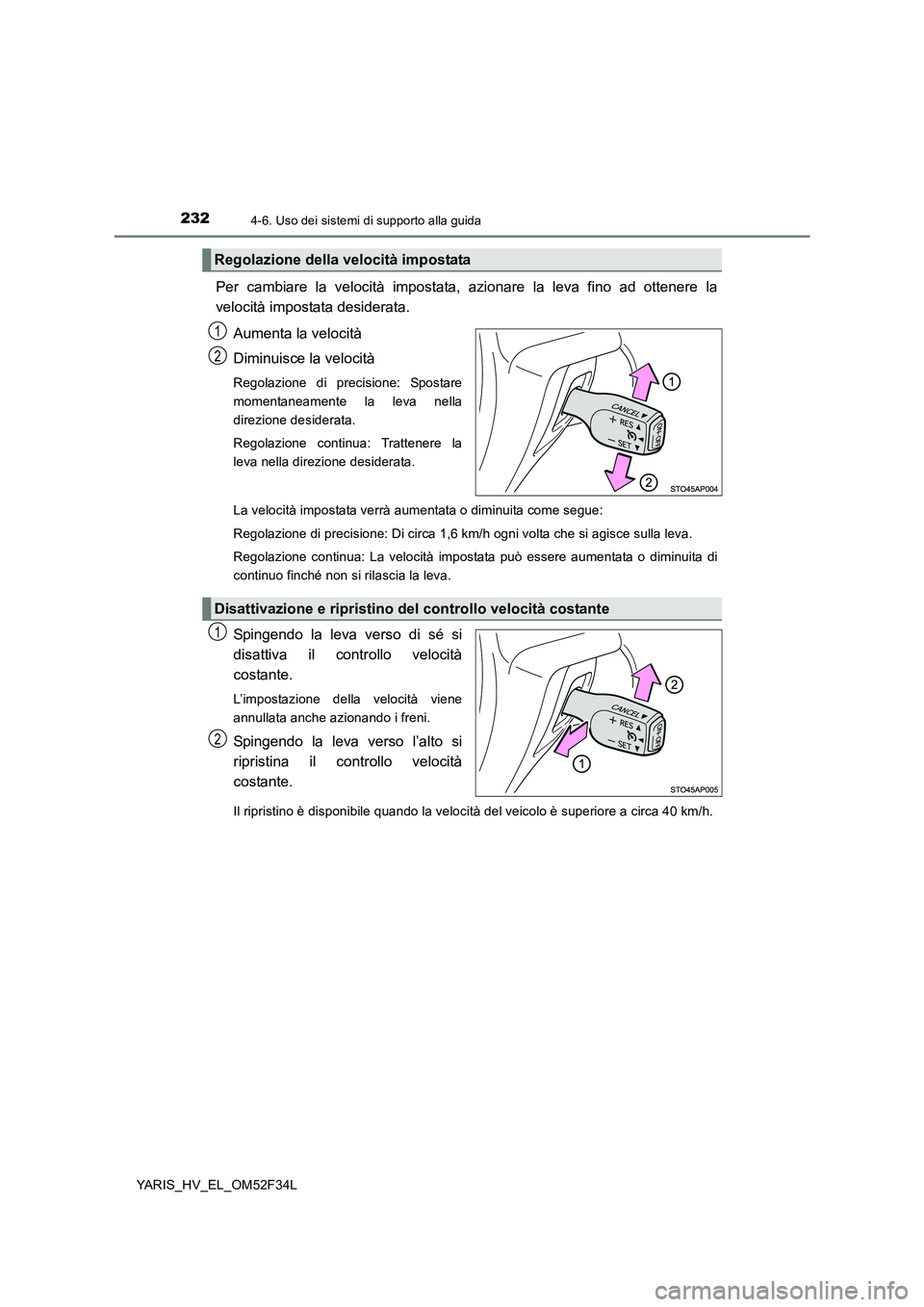

2324-6. Uso dei sistemi di supporto alla guida
YARIS_HV_EL_OM52F34L
Per cambiare la velocità impostata, azionare la leva fino ad ottenere la
velocità impostata desiderata.
Aumenta la velocità
Diminuisce la velocità
Regolazione di precisione: Spostare
momentaneamente la leva nella
direzione desiderata.
Regolazione continua: Trattenere la
leva nella direzione desiderata.
La velocità impostata verrà aumentata o diminuita come segue:
Regolazione di precisione: Di circa 1,6 km/h ogni volta che si agisce sulla leva.
Regolazione continua: La velocità impostata può essere aumentata o diminuita di
continuo finché non si rilascia la leva.
Spingendo la leva verso di sé si
disattiva il controllo velocità
costante.
L’impostazione della velocità viene
annullata anche azionando i freni.
Spingendo la leva verso l’alto si
ripristina il controllo velocità
costante.
Il ripristino è disponibile quando la velocità del veicolo è superiore a circa 40 km/h.
Regolazione della velocità impostata
1
2
Disattivazione e ripristino del controllo velocità costante
1
2

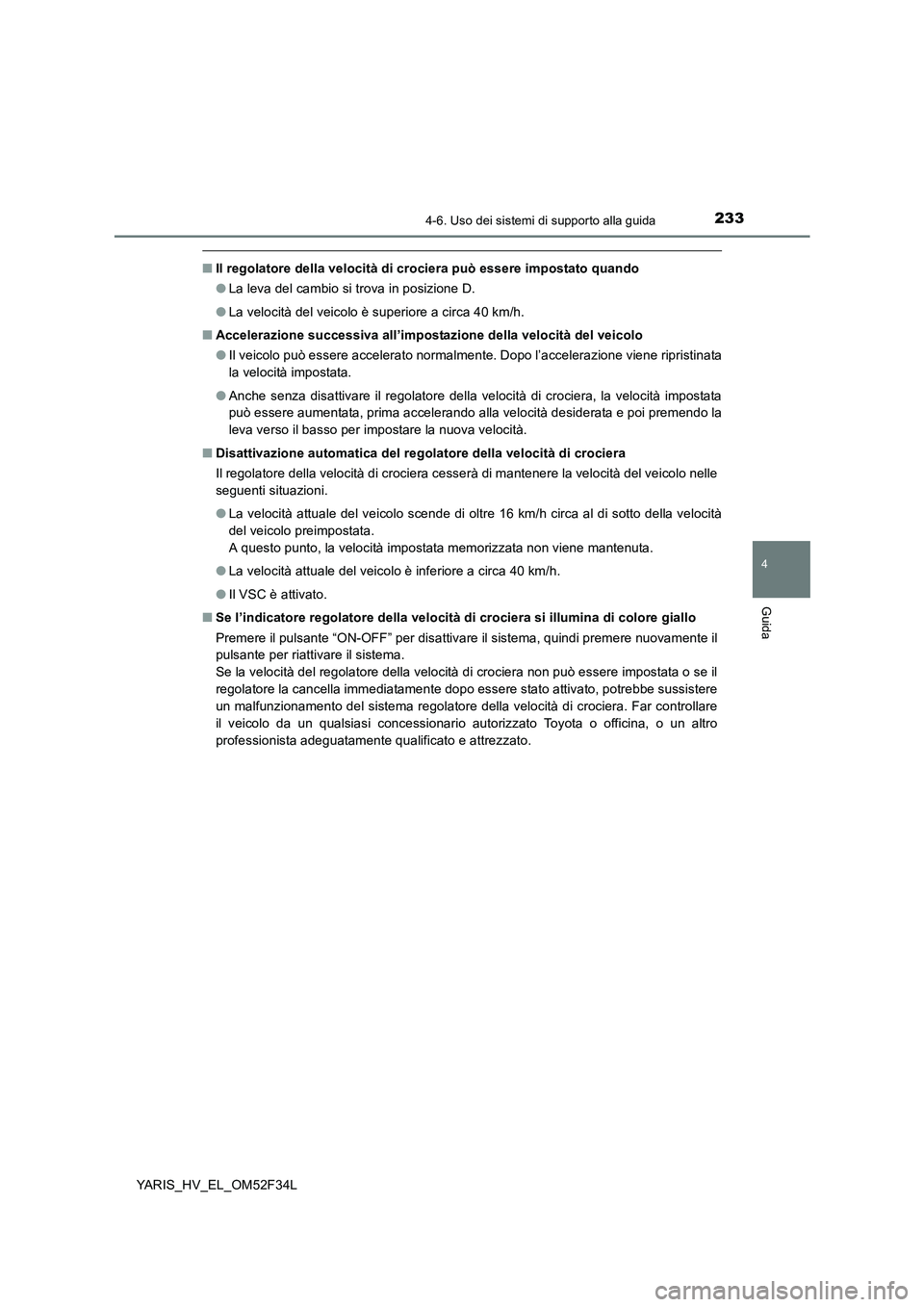

2334-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_HV_EL_OM52F34L
■Il regolatore della velocità di crociera può essere impostato quando
● La leva del cambio si trova in posizione D.
● La velocità del veicolo è superiore a circa 40 km/h.
■ Accelerazione successiva all’impostazione della velocità del veicolo
● Il veicolo può essere accelerato normalmente. Dopo l’accelerazione viene ripristinata
la velocità impostata.
● Anche senza disattivare il regolatore della velocità di crociera, la velocità impostata
può essere aumentata, prima accelerando alla velocità desiderata e poi premendo la
leva verso il basso per impostare la nuova velocità.
■ Disattivazione automatica del regolatore della velocità di crociera
Il regolatore della velocità di crociera cesserà di mantenere la velocità del veicolo nelle
seguenti situazioni.
● La velocità attuale del veicolo scende di oltre 16 km/h circa al di sotto della velocità
del veicolo preimpostata.
A questo punto, la velocità impostata memorizzata non viene mantenuta.
● La velocità attuale del veicolo è inferiore a circa 40 km/h.
● Il VSC è attivato.
■ Se l’indicatore regolatore della velocità di crociera si illumina di colore giallo
Premere il pulsante “ON-OFF” per disattivare il sistema, quindi premere nuovamente il
pulsante per riattivare il sistema.
Se la velocità del regolatore della velocità di crociera non può essere impostata o se il
regolatore la cancella immediatamente dopo essere stato attivato, potrebbe sussistere
un malfunzionamento del sistema regolatore della velocità di crociera. Far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

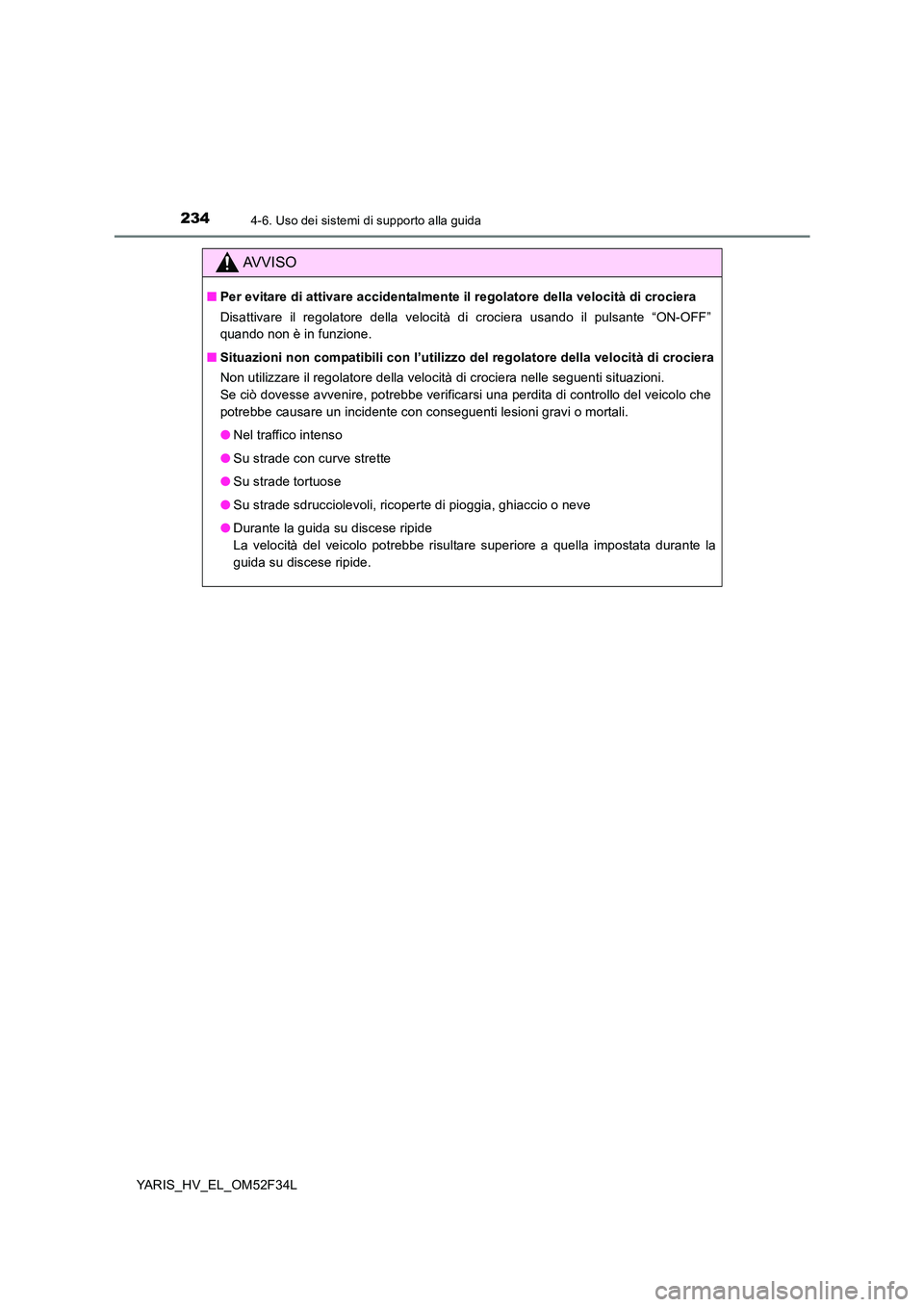

2344-6. Uso dei sistemi di supporto alla guida
YARIS_HV_EL_OM52F34L
AVVISO
■Per evitare di attivare accidentalmente il regolatore della velocità di crociera
Disattivare il regolatore della velocità di crociera usando il pulsante “ON-OFF”
quando non è in funzione.
■ Situazioni non compatibili con l’utilizzo del regolatore della velocità di crociera
Non utilizzare il regolatore della velocità di crociera nelle seguenti situazioni.
Se ciò dovesse avvenire, potrebbe verificarsi una perdita di controllo del veicolo che
potrebbe causare un incidente con conseguenti lesioni gravi o mortali.
● Nel traffico intenso
● Su strade con curve strette
● Su strade tortuose
● Su strade sdrucciolevoli, ricoperte di pioggia, ghiaccio o neve
● Durante la guida su discese ripide
La velocità del veicolo potrebbe risultare superiore a quella impostata durante la
guida su discese ripide.

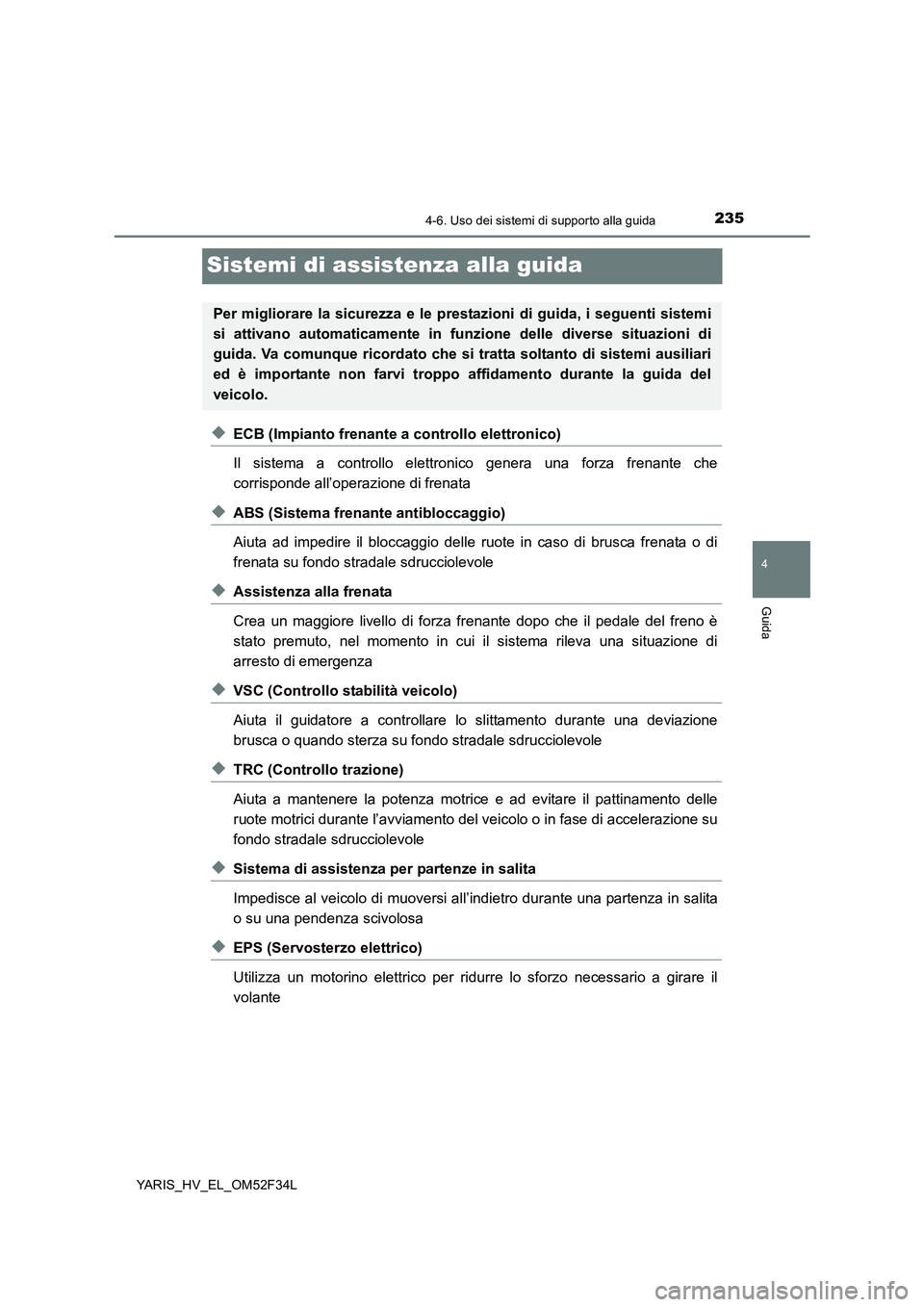

235
4
4-6. Uso dei sistemi di supporto alla guida
Guida
YARIS_HV_EL_OM52F34L
Sistemi di assistenza alla guida
◆ECB (Impianto frenante a controllo elettronico)
Il sistema a controllo elettronico genera una forza frenante che
corrisponde all’operazione di frenata
◆ABS (Sistema frenante antibloccaggio)
Aiuta ad impedire il bloccaggio delle ruote in caso di brusca frenata o di
frenata su fondo stradale sdrucciolevole
◆Assistenza alla frenata
Crea un maggiore livello di forza frenante dopo che il pedale del freno è
stato premuto, nel momento in cui il sistema rileva una situazione di
arresto di emergenza
◆VSC (Controllo stabilità veicolo)
Aiuta il guidatore a controllare lo slittamento durante una deviazione
brusca o quando sterza su fondo stradale sdrucciolevole
◆TRC (Controllo trazione)
Aiuta a mantenere la potenza motrice e ad evitare il pattinamento delle
ruote motrici durante l’avviamento del veicolo o in fase di accelerazione su
fondo stradale sdrucciolevole
◆Sistema di assistenza per partenze in salita
Impedisce al veicolo di muoversi all’ indietro durante una partenza in salita
o su una pendenza scivolosa
◆EPS (Servosterzo elettrico)
Utilizza un motorino elettrico per ridurre lo sforzo necessario a girare il
volante
Per migliorare la sicurezza e le prest azioni di guida, i seguenti sistemi
si attivano automaticamente in fu nzione delle diverse situazioni di
guida. Va comunque ricordato che si tratta soltanto di sistemi ausiliari
ed è importante non farvi troppo affidamento durante la guida del
veicolo.

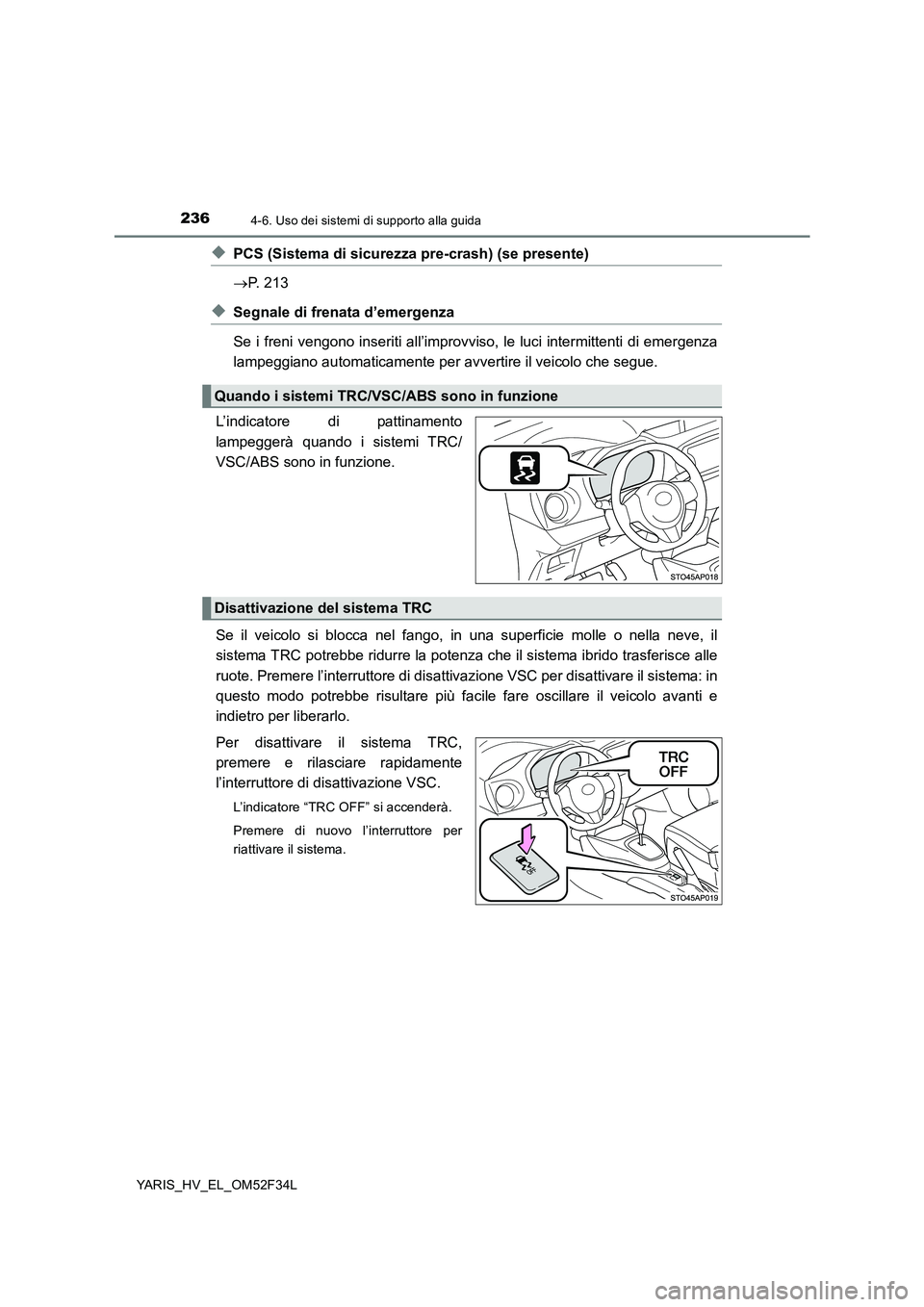

2364-6. Uso dei sistemi di supporto alla guida
YARIS_HV_EL_OM52F34L
◆PCS (Sistema di sicurezza pre-crash) (se presente)
→ P. 213
◆Segnale di frenata d’emergenza
Se i freni vengono inseriti all’improvviso, le luci intermittenti di emergenza
lampeggiano automaticamente per avvertire il veicolo che segue.
L’indicatore di pattinamento
lampeggerà quando i sistemi TRC/
VSC/ABS sono in funzione.
Se il veicolo si blocca nel fango, in una superficie molle o nella neve, il
sistema TRC potrebbe ridurre la potenza che il sistema ibrido trasferisce alle
ruote. Premere l’interruttore di disattiv azione VSC per disattivare il sistema: in
questo modo potrebbe risultare più facile fare oscillare il veicolo avanti e
indietro per liberarlo.
Per disattivare il sistema TRC,
premere e rilasciare rapidamente
l’interruttore di disattivazione VSC.
L’indicatore “TRC OFF” si accenderà.
Premere di nuovo l’interruttore per
riattivare il sistema.
Quando i sistemi TRC/VSC/ABS sono in funzione
Disattivazione del sistema TRC

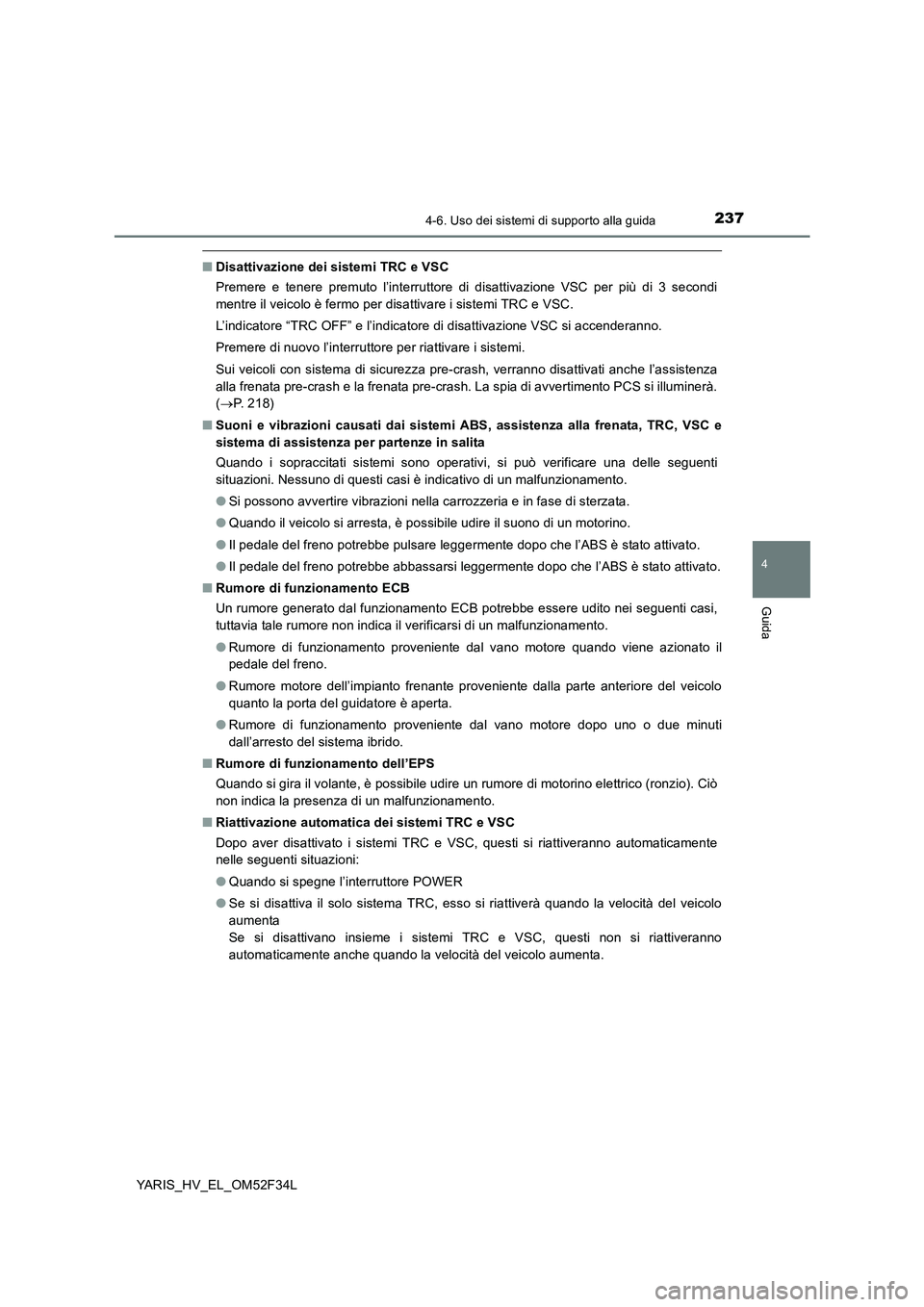

2374-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_HV_EL_OM52F34L
■Disattivazione dei sistemi TRC e VSC
Premere e tenere premuto l’interruttore di disattivazione VSC per più di 3 secondi
mentre il veicolo è fermo per disattivare i sistemi TRC e VSC.
L’indicatore “TRC OFF” e l’indicatore di disattivazione VSC si accenderanno.
Premere di nuovo l’interruttore per riattivare i sistemi.
Sui veicoli con sistema di sicurezza pre-crash, verranno disattivati anche l’assistenza
alla frenata pre-crash e la frenata pre-crash. La spia di avvertimento PCS si illuminerà.
( →P. 218)
■ Suoni e vibrazioni causati dai sistemi ABS, assistenza alla frenata, TRC, VSC e
sistema di assistenza per partenze in salita
Quando i sopraccitati sistemi sono operativi, si può verificare una delle seguenti
situazioni. Nessuno di questi casi è indicativo di un malfunzionamento.
● Si possono avvertire vibrazioni nella carrozzeria e in fase di sterzata.
● Quando il veicolo si arresta, è possibile udire il suono di un motorino.
● Il pedale del freno potrebbe pulsare leggermente dopo che l’ABS è stato attivato.
● Il pedale del freno potrebbe abbassarsi leggermente dopo che l’ABS è stato attivato.
■ Rumore di funzionamento ECB
Un rumore generato dal funzionamento ECB potrebbe essere udito nei seguenti casi,
tuttavia tale rumore non indica il verificarsi di un malfunzionamento.
● Rumore di funzionamento proveniente dal vano motore quando viene azionato il
pedale del freno.
● Rumore motore dell’impianto frenante proveniente dalla parte anteriore del veicolo
quanto la porta del guidatore è aperta.
● Rumore di funzionamento proveniente dal vano motore dopo uno o due minuti
dall’arresto del sistema ibrido.
■ Rumore di funzionamento dell’EPS
Quando si gira il volante, è possibile udire un rumore di motorino elettrico (ronzio). Ciò
non indica la presenza di un malfunzionamento.
■ Riattivazione automatica dei sistemi TRC e VSC
Dopo aver disattivato i sistemi TRC e VSC, questi si riattiveranno automaticamente
nelle seguenti situazioni:
● Quando si spegne l’interruttore POWER
● Se si disattiva il solo sistema TRC, esso si riattiverà quando la velocità del veicolo
aumenta
Se si disattivano insieme i sistemi TRC e VSC, questi non si riattiveranno
automaticamente anche quando la velocità del veicolo aumenta.

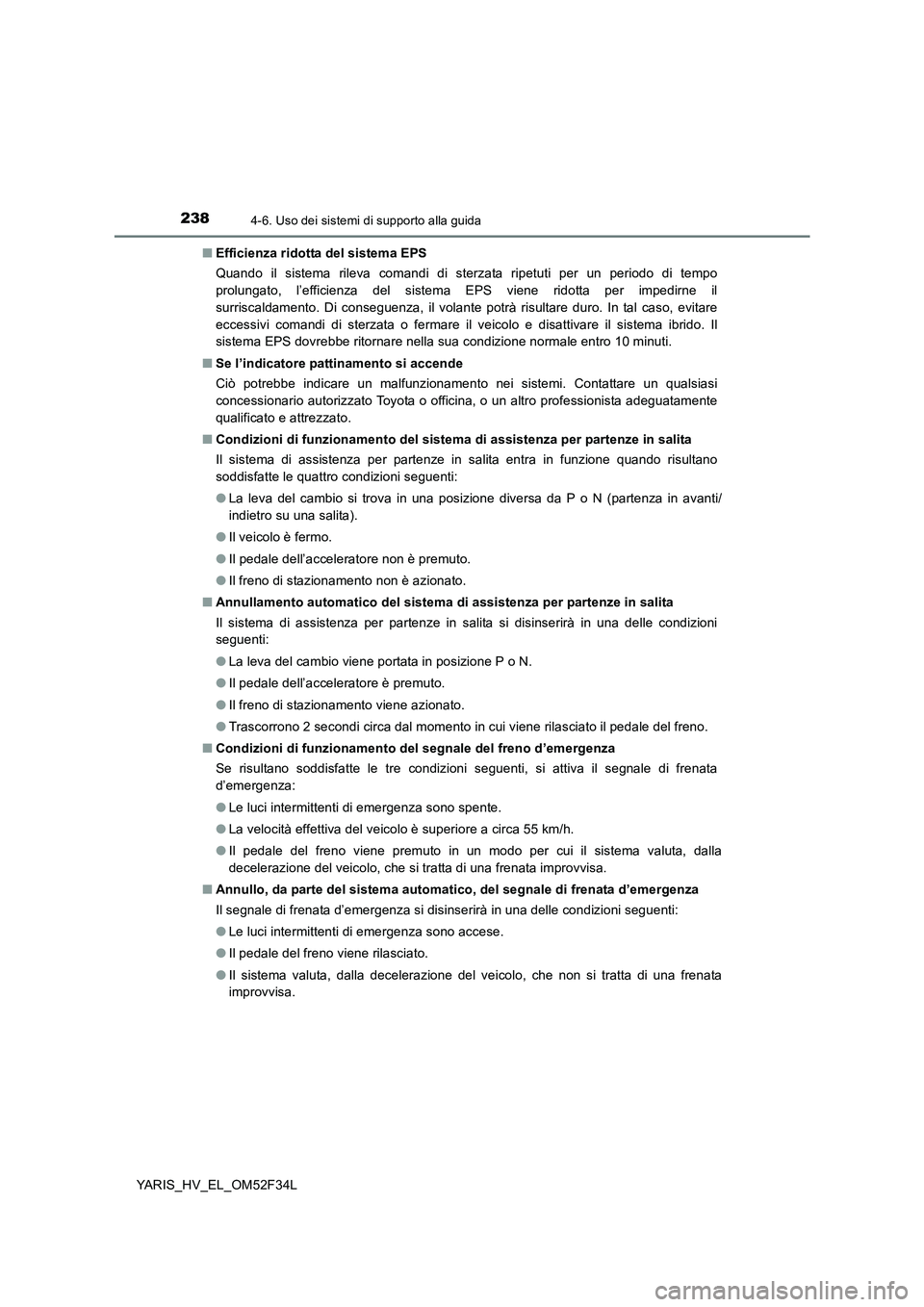

2384-6. Uso dei sistemi di supporto alla guida
YARIS_HV_EL_OM52F34L
■ Efficienza ridotta del sistema EPS
Quando il sistema rileva comandi di sterzata ripetuti per un periodo di tempo
prolungato, l’efficienza del sistema EPS viene ridotta per impedirne il
surriscaldamento. Di conseguenza, il volante potrà risultare duro. In tal caso, evitare
eccessivi comandi di sterzata o fermare il veicolo e disattivare il sistema ibrido. Il
sistema EPS dovrebbe ritornare nella sua condizione normale entro 10 minuti.
■ Se l’indicatore pattinamento si accende
Ciò potrebbe indicare un malfunzionamento nei sistemi. Contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Condizioni di funzionamento del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita entra in funzione quando risultano
soddisfatte le quattro condizioni seguenti:
● La leva del cambio si trova in una posizione diversa da P o N (partenza in avanti/
indietro su una salita).
● Il veicolo è fermo.
● Il pedale dell’acceleratore non è premuto.
● Il freno di stazionamento non è azionato.
■ Annullamento automatico del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita si disinserirà in una delle condizioni
seguenti:
● La leva del cambio viene portata in posizione P o N.
● Il pedale dell’acceleratore è premuto.
● Il freno di stazionamento viene azionato.
● Trascorrono 2 secondi circa dal momento in cui viene rilasciato il pedale del freno.
■ Condizioni di funzionamento del segnale del freno d’emergenza
Se risultano soddisfatte le tre condizioni seguenti, si attiva il segnale di frenata
d’emergenza:
● Le luci intermittenti di emergenza sono spente.
● La velocità effettiva del veicolo è superiore a circa 55 km/h.
● Il pedale del freno viene premuto in un modo per cui il sistema valuta, dalla
decelerazione del veicolo, che si tratta di una frenata improvvisa.
■ Annullo, da parte del sistema automatico, del segnale di frenata d’emergenza
Il segnale di frenata d’emergenza si disinserirà in una delle condizioni seguenti:
● Le luci intermittenti di emergenza sono accese.
● Il pedale del freno viene rilasciato.
● Il sistema valuta, dalla decelerazione del veicolo, che non si tratta di una frenata
improvvisa.

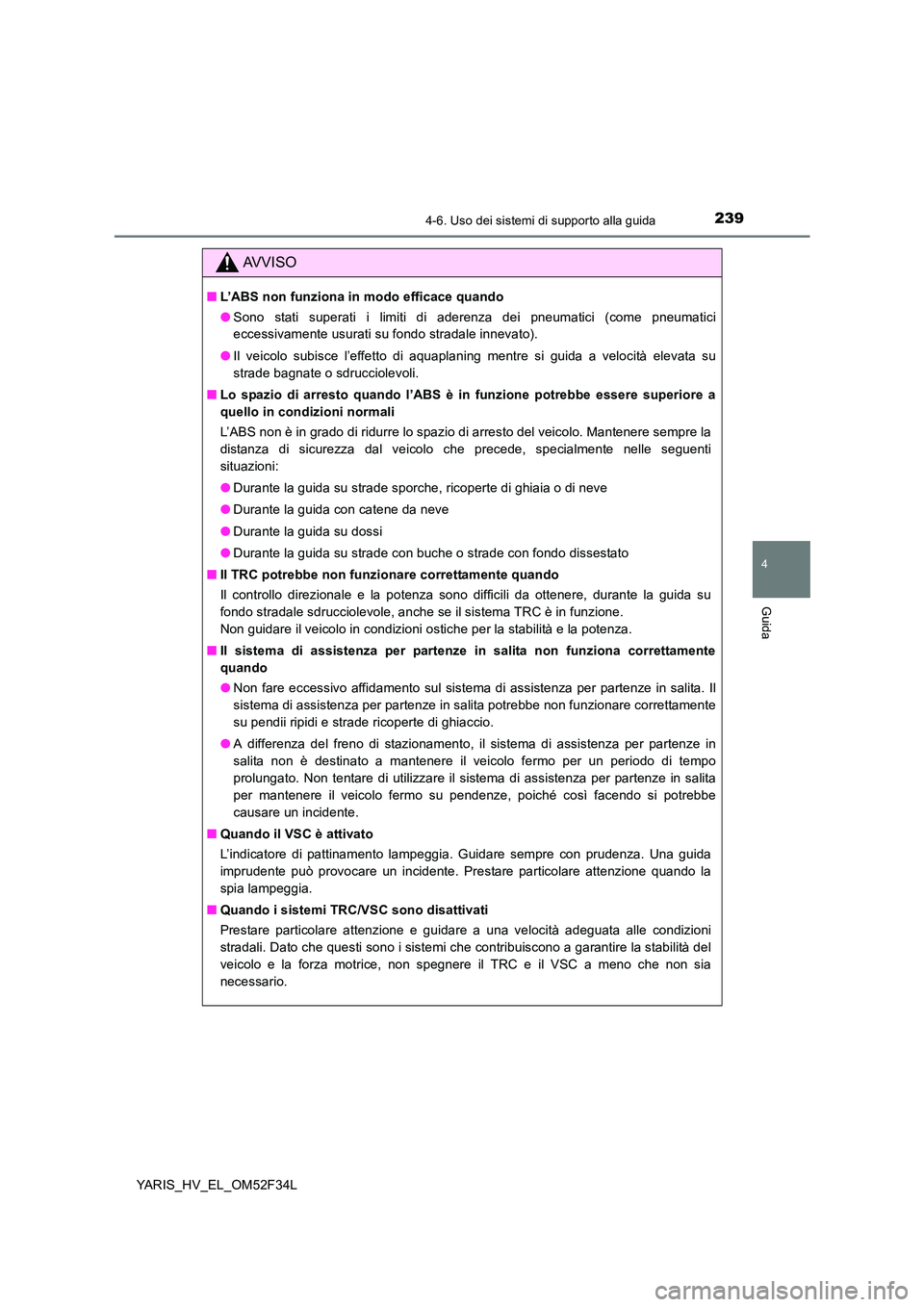

2394-6. Uso dei sistemi di supporto alla guida
4
Guida
YARIS_HV_EL_OM52F34L
AVVISO
■L’ABS non funziona in modo efficace quando
● Sono stati superati i limiti di aderenza dei pneumatici (come pneumatici
eccessivamente usurati su fondo stradale innevato).
● Il veicolo subisce l’effetto di aquaplaning mentre si guida a velocità elevata su
strade bagnate o sdrucciolevoli.
■ Lo spazio di arresto quando l’ABS è in funzione potrebbe essere superiore a
quello in condizioni normali
L’ABS non è in grado di ridurre lo spazio di arresto del veicolo. Mantenere sempre la
distanza di sicurezza dal veicolo che precede, specialmente nelle seguenti
situazioni:
● Durante la guida su strade sporche, ricoperte di ghiaia o di neve
● Durante la guida con catene da neve
● Durante la guida su dossi
● Durante la guida su strade con buche o strade con fondo dissestato
■ Il TRC potrebbe non funzionare correttamente quando
Il controllo direzionale e la potenza sono difficili da ottenere, durante la guida su
fondo stradale sdrucciolevole, anche se il sistema TRC è in funzione.
Non guidare il veicolo in condizioni ostiche per la stabilità e la potenza.
■ Il sistema di assistenza per partenze in salita non funziona correttamente
quando
● Non fare eccessivo affidamento sul sistema di assistenza per partenze in salita. Il
sistema di assistenza per partenze in salita potrebbe non funzionare correttamente
su pendii ripidi e strade ricoperte di ghiaccio.
● A differenza del freno di stazionamento, il sistema di assistenza per partenze in
salita non è destinato a mantenere il veicolo fermo per un periodo di tempo
prolungato. Non tentare di utilizzare il sistema di assistenza per partenze in salita
per mantenere il veicolo fermo su pendenze, poiché così facendo si potrebbe
causare un incidente.
■ Quando il VSC è attivato
L’indicatore di pattinamento lampeggia. Guidare sempre con prudenza. Una guida
imprudente può provocare un incidente. Prestare particolare attenzione quando la
spia lampeggia.
■ Quando i sistemi TRC/VSC sono disattivati
Prestare particolare attenzione e guidare a una velocità adeguata alle condizioni
stradali. Dato che questi sono i sistemi che contribuiscono a garantire la stabilità del
veicolo e la forza motrice, non spegnere il TRC e il VSC a meno che non sia
necessario.

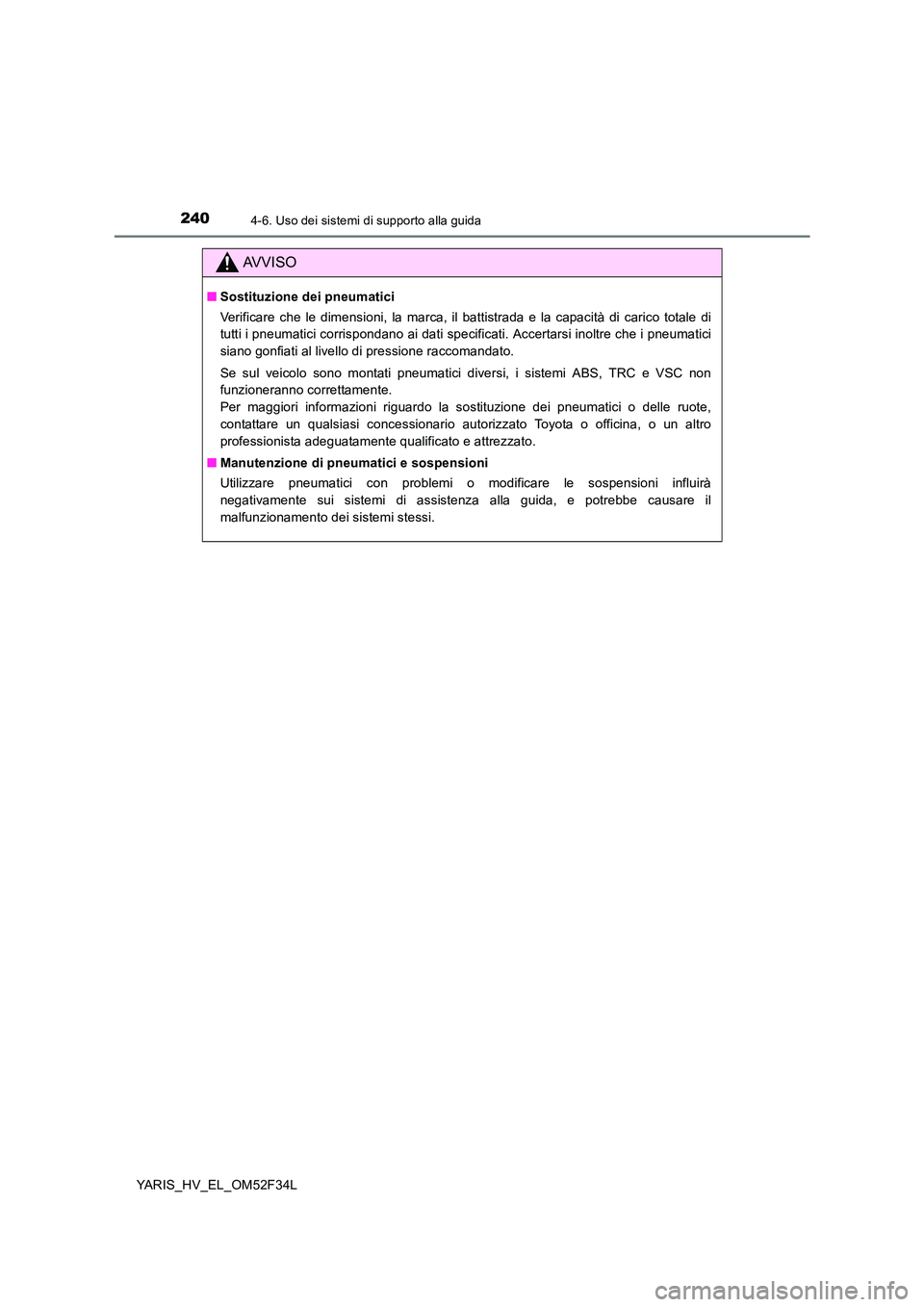

2404-6. Uso dei sistemi di supporto alla guida
YARIS_HV_EL_OM52F34L
AVVISO
■Sostituzione dei pneumatici
Verificare che le dimensioni, la marca, il battistrada e la capacità di carico totale di
tutti i pneumatici corrispondano ai dati specificati. Accertarsi inoltre che i pneumatici
siano gonfiati al livello di pressione raccomandato.
Se sul veicolo sono montati pneumatici diversi, i sistemi ABS, TRC e VSC non
funzioneranno correttamente.
Per maggiori informazioni riguardo la sostituzione dei pneumatici o delle ruote,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Manutenzione di pneumatici e sospensioni
Utilizzare pneumatici con problemi o modificare le sospensioni influirà
negativamente sui sistemi di assistenza alla guida, e potrebbe causare il
malfunzionamento dei sistemi stessi.
