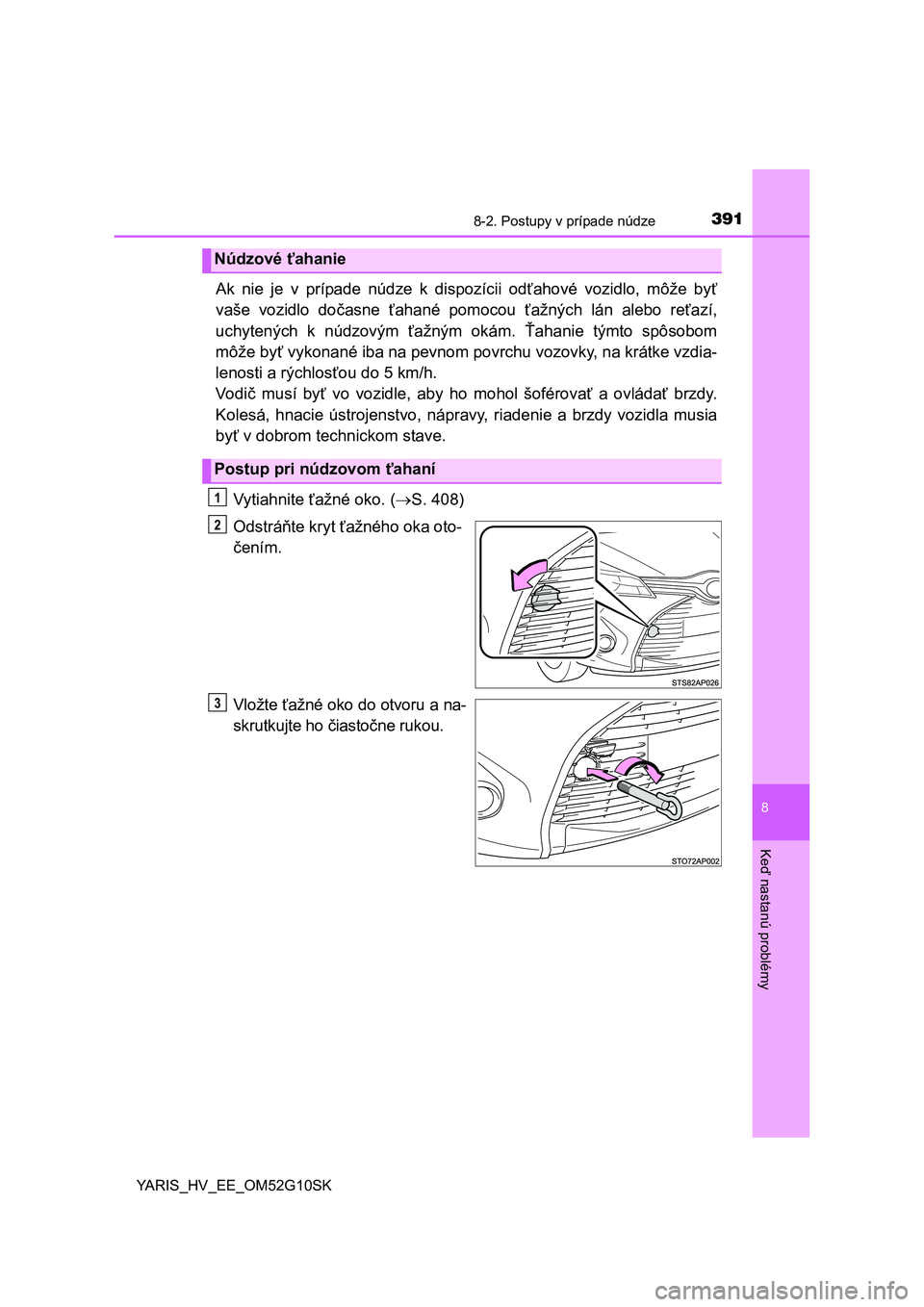

Page 391 of 492

3918-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Ak nie je v prípade núdze k dispozícii odťahové vozidlo, môže byť
vaše vozidlo dočasne ťahané pomocou ťažných lán alebo reťazí,
uchytených k núdzovým ťažným okám. Ťahanie týmto spôsobom
môže byť vykonané iba na pevnom povrchu vozovky, na krátke vzdia-
lenosti a rýchlosťou do 5 km/h.
Vo d ič musí byť vo vozidle, aby ho mohol šoférovať a ovládať brzdy.
Kolesá, hnacie ústrojenstvo, nápravy, riadenie a brzdy vozidla musia
byť v dobrom technickom stave.
Vytiahnite ťažné oko. (S. 408)
Odstráňte kryt ťažného oka oto-
čením.
Vložte ťažné oko do otvoru a na-
skrutkujte ho čiastočne rukou.
Núdzové ťahanie
Postup pri núdzovom ťahaní
1
2
3

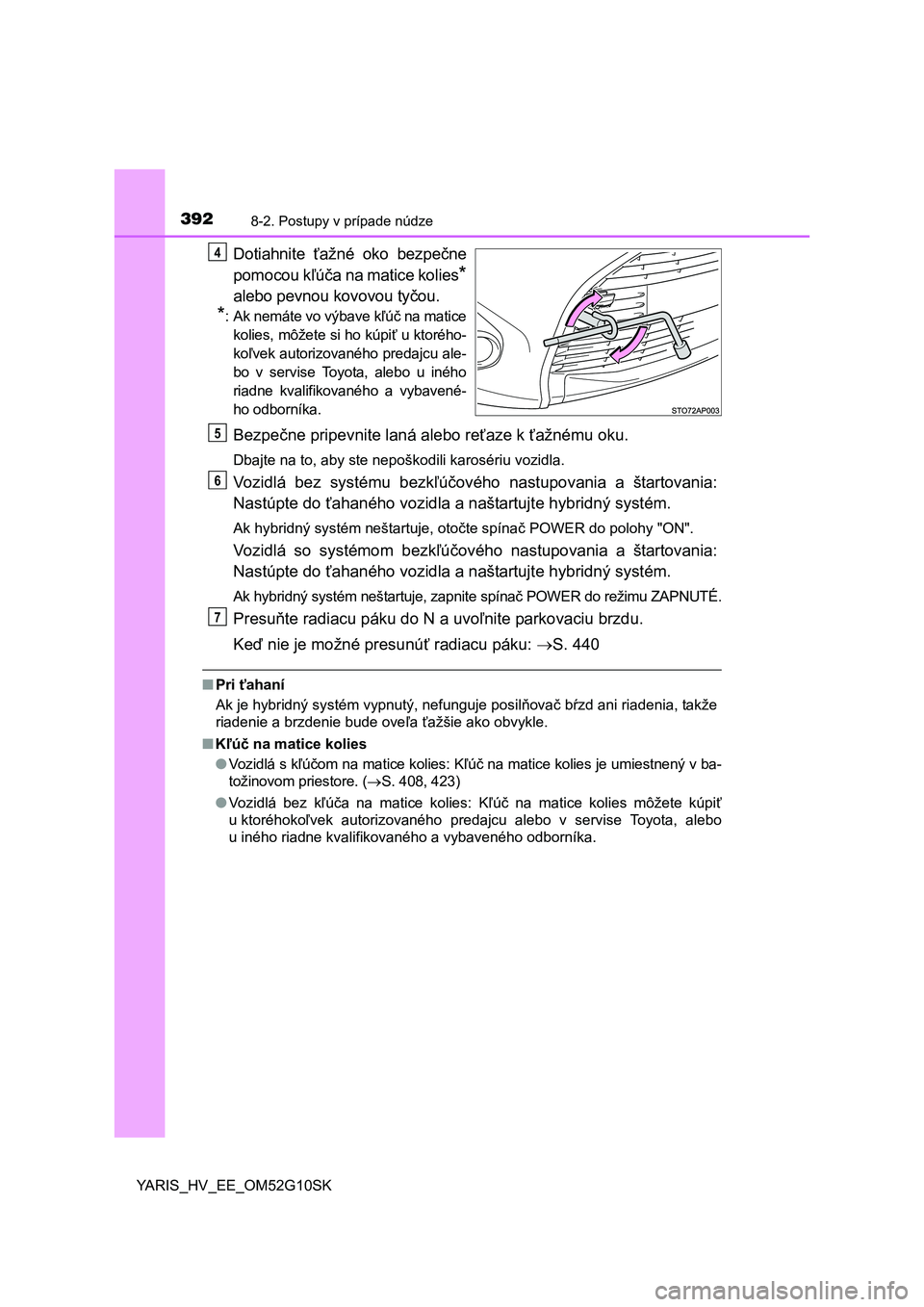

Page 392 of 492

3928-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Dotiahnite ťažné oko bezpečne
pomocou kľúča na matice kolies
*
alebo pevnou kovovou tyčou.
*: Ak nemáte vo výbave kľúč na matice
kolies, môžete si ho kúpiť u ktorého-
koľvek autorizovaného predajcu ale-
bo v servise Toyota, alebo u iného
riadne kvalifikovaného a vybavené-
ho odborníka.
Bezpečne pripevnite laná alebo reťaze k ťažnému oku.
Dbajte na to, aby ste nepoškodili karosériu vozidla.
Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Nastúpte do ťahaného vozidla a naštartujte hybridný systém.
Ak hybridný systém neštartuje, otočte spínač POWER do polohy "ON".
Vozidlá so systémom bezkľúčového nastupovania a štartovania:
Nastúpte do ťahaného vozidla a naštartujte hybridný systém.
Ak hybridný systém neštartuje, zapnite spínač POWER do režimu ZAPNUTÉ.
Presuňte radiacu páku do N a uvoľnite parkovaciu brzdu.
Keď nie je možné presunúť radiacu páku: S. 440
■Pri ťahaní
Ak je hybridný systém vypnutý, nefunguje posilňovač bŕzd ani riadenia, takže
riadenie a brzdenie bude oveľa ťažšie ako obvykle.
■Kľúč na matice kolies
●Vozidlá s kľúčom na matice kolies: Kľúč na matice kolies je umiestnený v ba-
tožinovom priestore. (S. 408, 423)
●Vozidlá bez kľúča na matice kolies: Kľúč na matice kolies môžete kúpiť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota, alebo
u iného riadne kvalifikovaného a vybaveného odborníka.
4
5
6
7

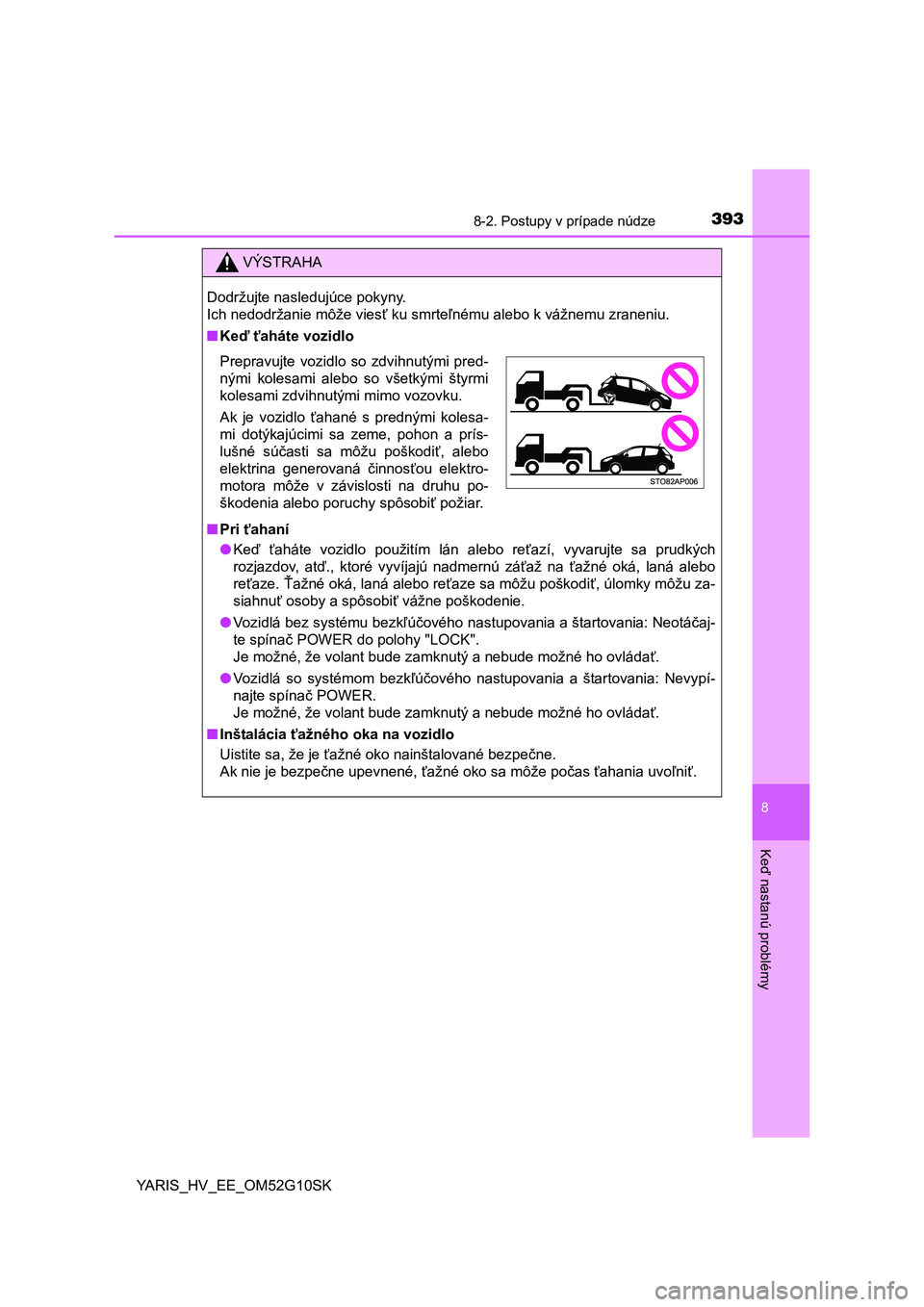

Page 393 of 492

3938-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže viesť ku smrteľnému alebo k vážnemu zraneniu.
■Keď ťaháte vozidlo
■Pri ťahaní
●Keď ťaháte vozidlo použitím lán alebo reťazí, vyvarujte sa prudkých
rozjazdov, atď., ktoré vyvíjajú nadmernú záťaž na ťažné oká, laná alebo
reťaze. Ťažné oká, laná alebo reťaze sa môžu poškodiť, úlomky môžu za-
siahnuť osoby a spôsobiť vážne poškodenie.
●Vozidlá bez systému bezkľúčového nastupovania a štartovania: Neotáčaj-
te spínač POWER do polohy "LOCK".
Je možné, že volant bude zamknutý a nebude možné ho ovládať.
●Vozidlá so systémom bezkľúčového nastupovania a štartovania: Nevypí-
najte spínač POWER.
Je možné, že volant bude zamknutý a nebude možné ho ovládať.
■Inštalácia ťažného oka na vozidlo
Uistite sa, že je ťažné oko nainštalované bezpečne.
Ak nie je bezpečne upevnené, ťažné oko sa môže počas ťahania uvoľniť.
Prepravujte vozidlo so zdvihnutými pred-
nými kolesami alebo so všetkými štyrmi
kolesami zdvihnutými mimo vozovku.
Ak je vozidlo ťahané s prednými kolesa-
mi dotýkajúcimi sa zeme, pohon a prís-
lušné súčasti sa môžu poškodiť, alebo
elektrina generovaná činnosťou elektro-
motora môže v závislosti na druhu po-
škodenia alebo poruchy spôsobiť požiar.

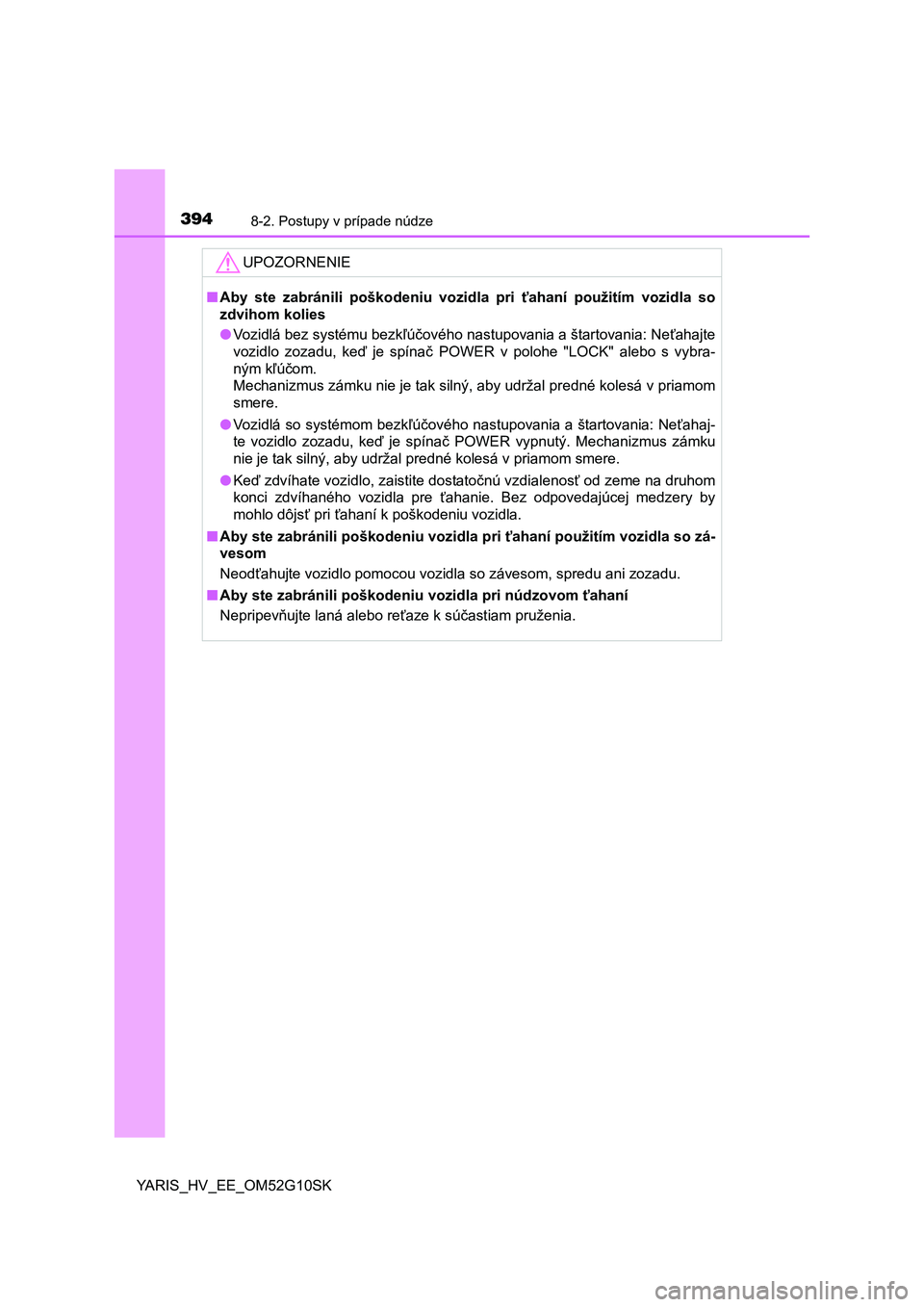

Page 394 of 492

3948-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
UPOZORNENIE
■Aby ste zabránili poškodeniu vozidla pri ťahaní použitím vozidla so
zdvihom kolies
●Vozidlá bez systému bezkľúčového nastupovania a štartovania: Neťahajte
vozidlo zozadu, keď je spínač POWER v polohe "LOCK" alebo s vybra-
ným kľúčom.
Mechanizmus zámku nie je tak silný, aby udržal predné kolesá v priamom
smere.
●Vozidlá so systémom bezkľúčového nastupovania a štartovania: Neťahaj-
te vozidlo zozadu, keď je spínač POWER vypnutý. Mechanizmus zámku
nie je tak silný, aby udržal predné kolesá v priamom smere.
●Keď zdvíhate vozidlo, zaistite dostatočnú vzdialenosť od zeme na druhom
konci zdvíhaného vozidla pre ťahanie. Bez odpovedajúcej medzery by
mohlo dôjsť pri ťahaní k poškodeniu vozidla.
■Aby ste zabránili poškodeniu vozidla pri ťahaní použitím vozidla so zá-
vesom
Neodťahujte vozidlo pomocou vozidla so závesom, spredu ani zozadu.
■Aby ste zabránili poškodeniu vozidla pri núdzovom ťahaní
Nepripevňujte laná alebo reťaze k súčastiam pruženia.

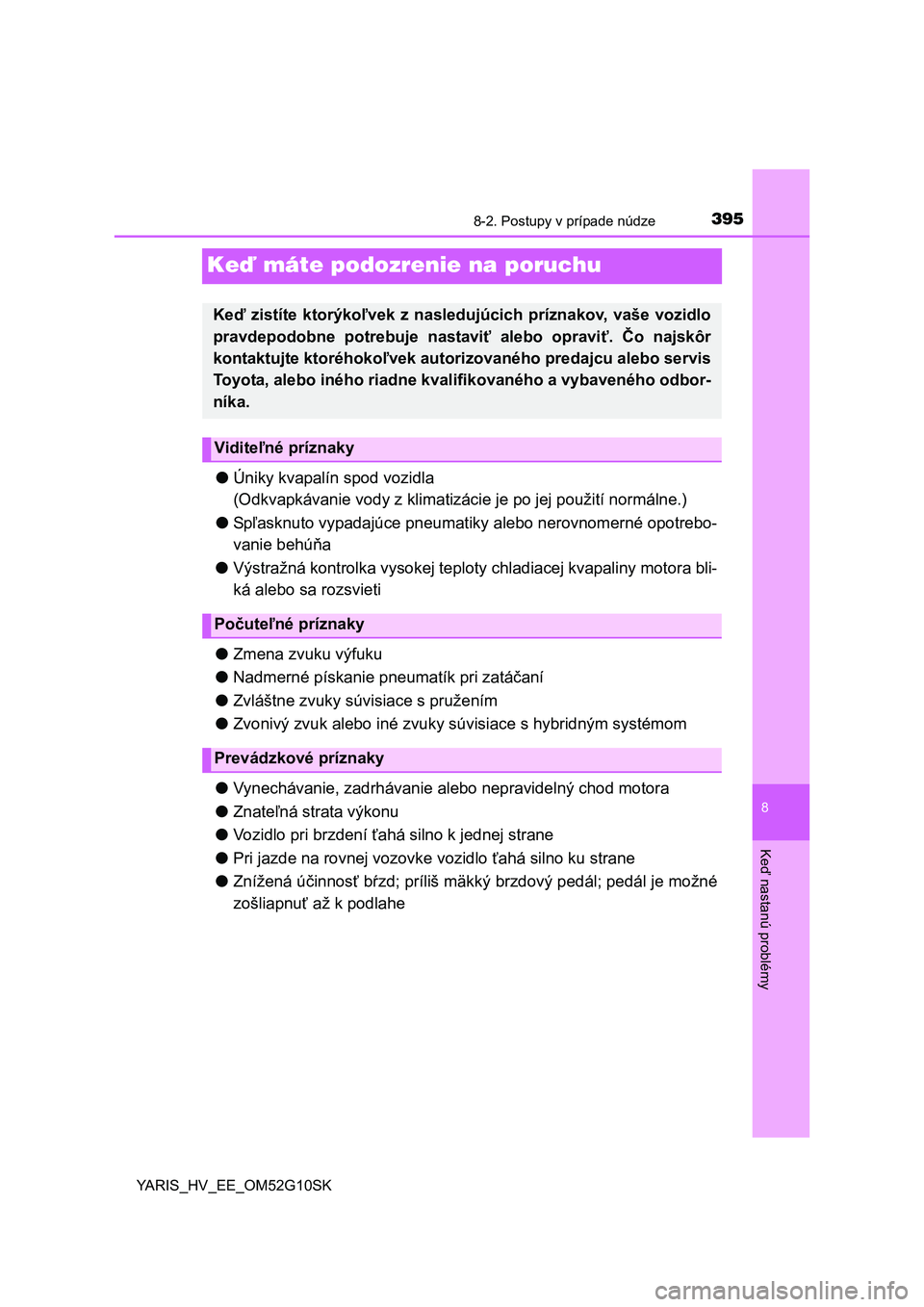

Page 395 of 492

3958-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Keď máte podozrenie na poruchu
●Úniky kvapalín spod vozidla
(Odkvapkávanie vody z klimatizácie je po jej použití normálne.)
●Spľasknuto vypadajúce pneumatiky alebo nerovnomerné opotrebo-
vanie behúňa
●Výstražná kontrolka vysokej teploty chladiacej kvapaliny motora bli-
ká alebo sa rozsvieti
●Zmena zvuku výfuku
●Nadmerné pískanie pneumatík pri zatáčaní
●Zvláštne zvuky súvisiace s pružením
●Zvonivý zvuk alebo iné zvuky súvisiace s hybridným systémom
●Vynechávanie, zadrhávanie alebo nepravidelný chod motora
●Znateľná strata výkonu
●Vozidlo pri brzdení ťahá silno k jednej strane
●Pri jazde na rovnej vozovke vozidlo ťahá silno ku strane
●Znížená účinnosť bŕzd; príliš mäkký brzdový pedál; pedál je možné
zošliapnuť až k podlahe
Keď zistíte ktorýkoľvek z nasledujúcich príznakov, vaše vozidlo
pravdepodobne potrebuje nastaviť alebo opraviť. Čo najskôr
kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis
Toyota, alebo iného riadne kvalifikovaného a vybaveného odbor-
níka.
Viditeľné príznaky
Počuteľné príznaky
Prevádzkové príznaky

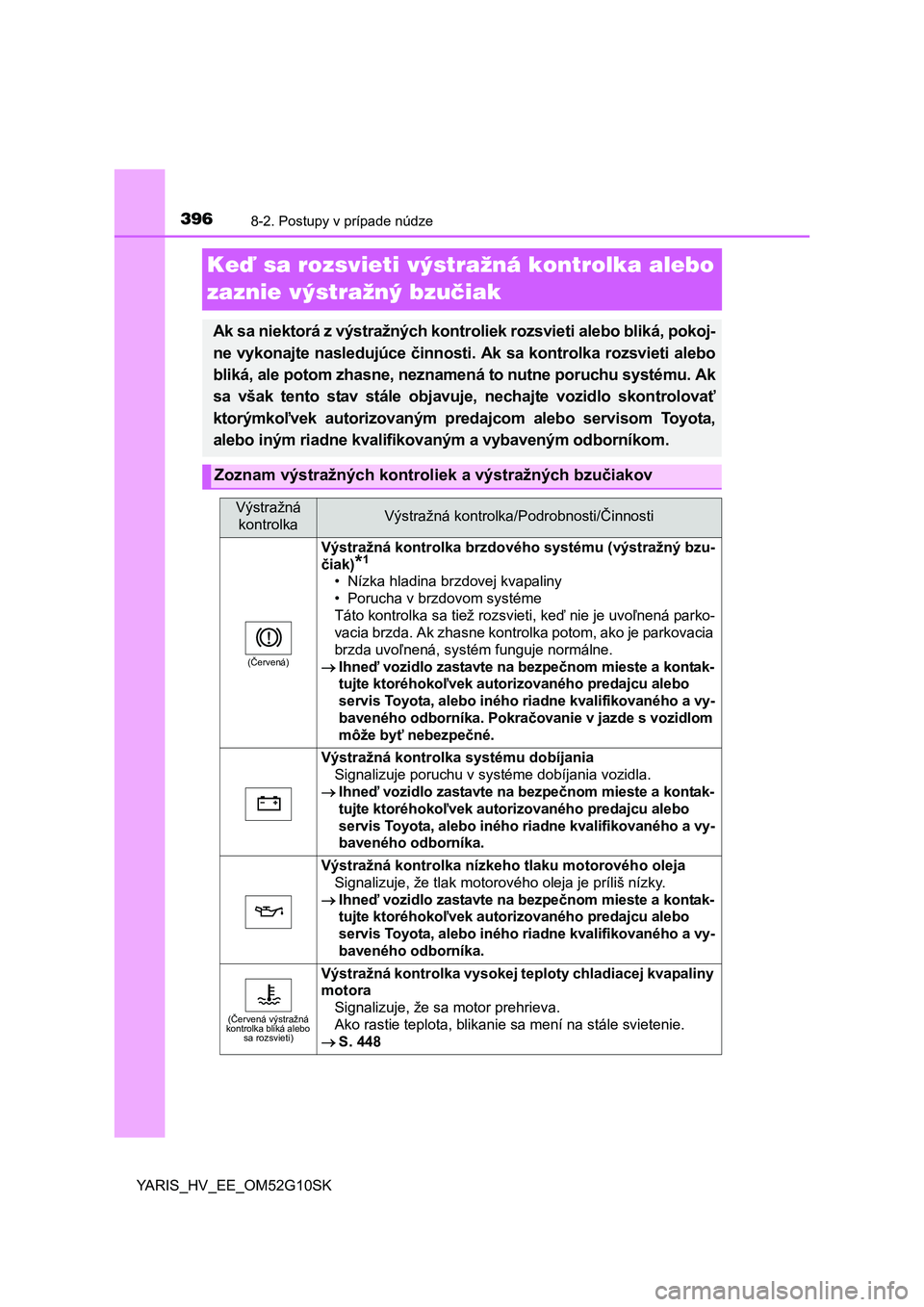

Page 396 of 492

3968-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Keď sa rozsvieti výstražná kontrolka alebo
zaznie výstražný bzučiak
Ak sa niektorá z výstražných kontroliek rozsvieti alebo bliká, pokoj-
ne vykonajte nasledujúce činnosti. Ak sa kontrolka rozsvieti alebo
bliká, ale potom zhasne, neznamená to nutne poruchu systému. Ak
sa však tento stav stále objavuje, nechajte vozidlo skontrolovať
ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo iným riadne kvalifikovaným a vybaveným odborníkom.
Zoznam výstražných kontroliek a výstražných bzučiakov
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
(Červená)
Výstražná kontrolka brzdového systému (výstražný bzu-
čiak)
*1
• Nízka hladina brzdovej kvapaliny
• Porucha v brzdovom systéme
Táto kontrolka sa tiež rozsvieti, keď nie je uvoľnená parko-
vacia brzda. Ak zhasne kontrolka potom, ako je parkovacia
brzda uvoľnená, systém funguje normálne.
Ihneď vozidlo zastavte na bezpečnom mieste a kontak-
tujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka. Pokračovanie v jazde s vozidlom
môže byť nebezpečné.
Výstražná kontrolka systému dobíjania
Signalizuje poruchu v systéme dobíjania vozidla.
Ihneď vozidlo zastavte na bezpečnom mieste a kontak-
tujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
Výstražná kontrolka nízkeho tlaku motorového oleja
Signalizuje, že tlak motorového oleja je príliš nízky.
Ihneď vozidlo zastavte na bezpečnom mieste a kontak-
tujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
(Červená výstražná
kontrolka bliká alebo
sa rozsvieti)
Výstražná kontrolka vysokej teploty chladiacej kvapaliny
motora
Signalizuje, že sa motor prehrieva.
Ako rastie teplota, blikanie sa mení na stále svietenie.
S. 448

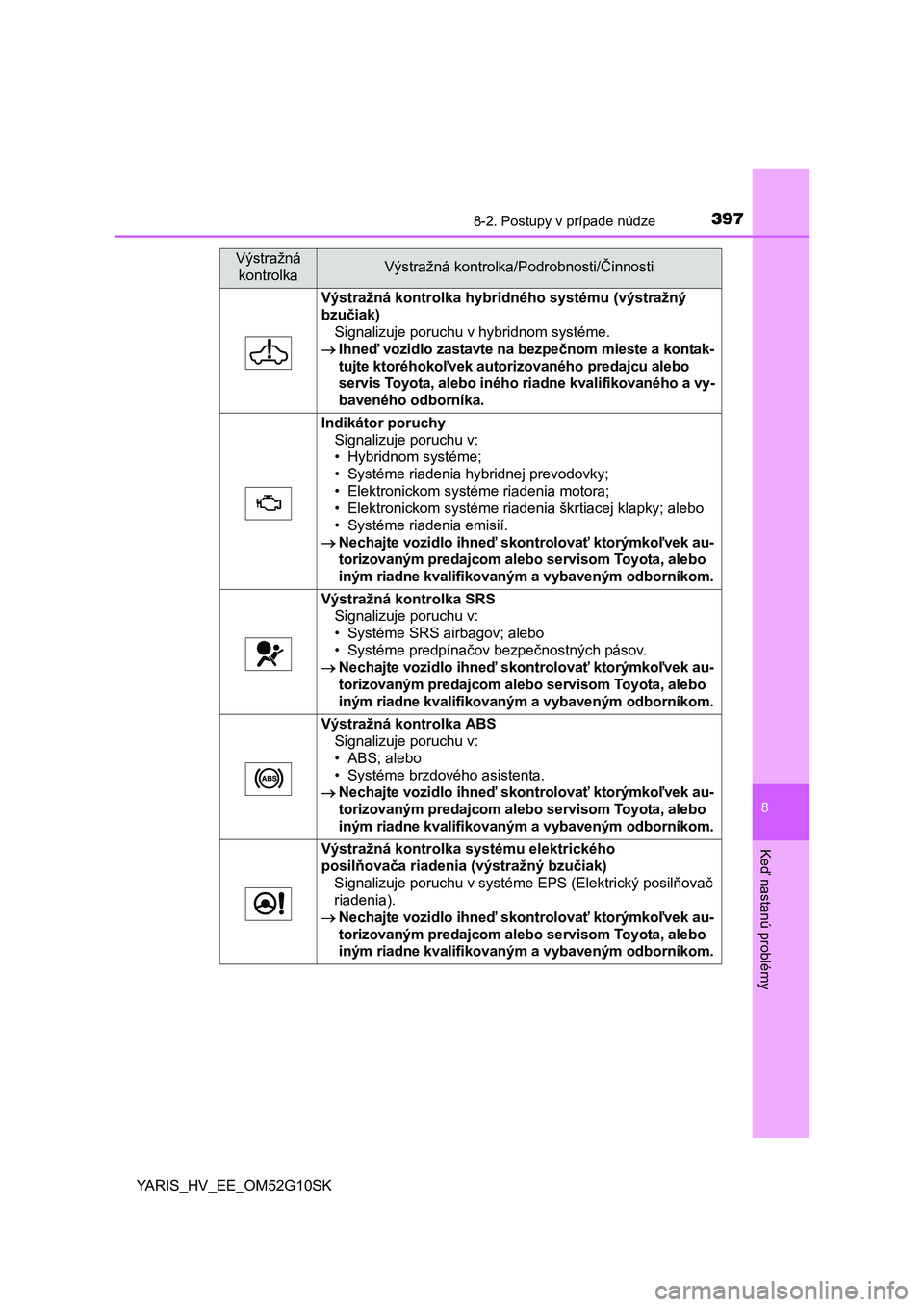

Page 397 of 492

3978-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Výstražná kontrolka hybridného systému (výstražný
bzučiak)
Signalizuje poruchu v hybridnom systéme.
Ihneď vozidlo zastavte na bezpečnom mieste a kontak-
tujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
Indikátor poruchy
Signalizuje poruchu v:
• Hybridnom systéme;
• Systéme riadenia hybridnej prevodovky;
• Elektronickom systéme riadenia motora;
• Elektronickom systéme riadenia škrtiacej klapky; alebo
• Systéme riadenia emisií.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systéme SRS airbagov; alebo
• Systéme predpínačov bezpečnostných pásov.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
Výstražná kontrolka ABS
Signalizuje poruchu v:
• ABS; alebo
• Systéme brzdového asistenta.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
Výstražná kontrolka systému elektrického
posilňovača riadenia (výstražný bzučiak)
Signalizuje poruchu v systéme EPS (Elektrický posilňovač
riadenia).
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

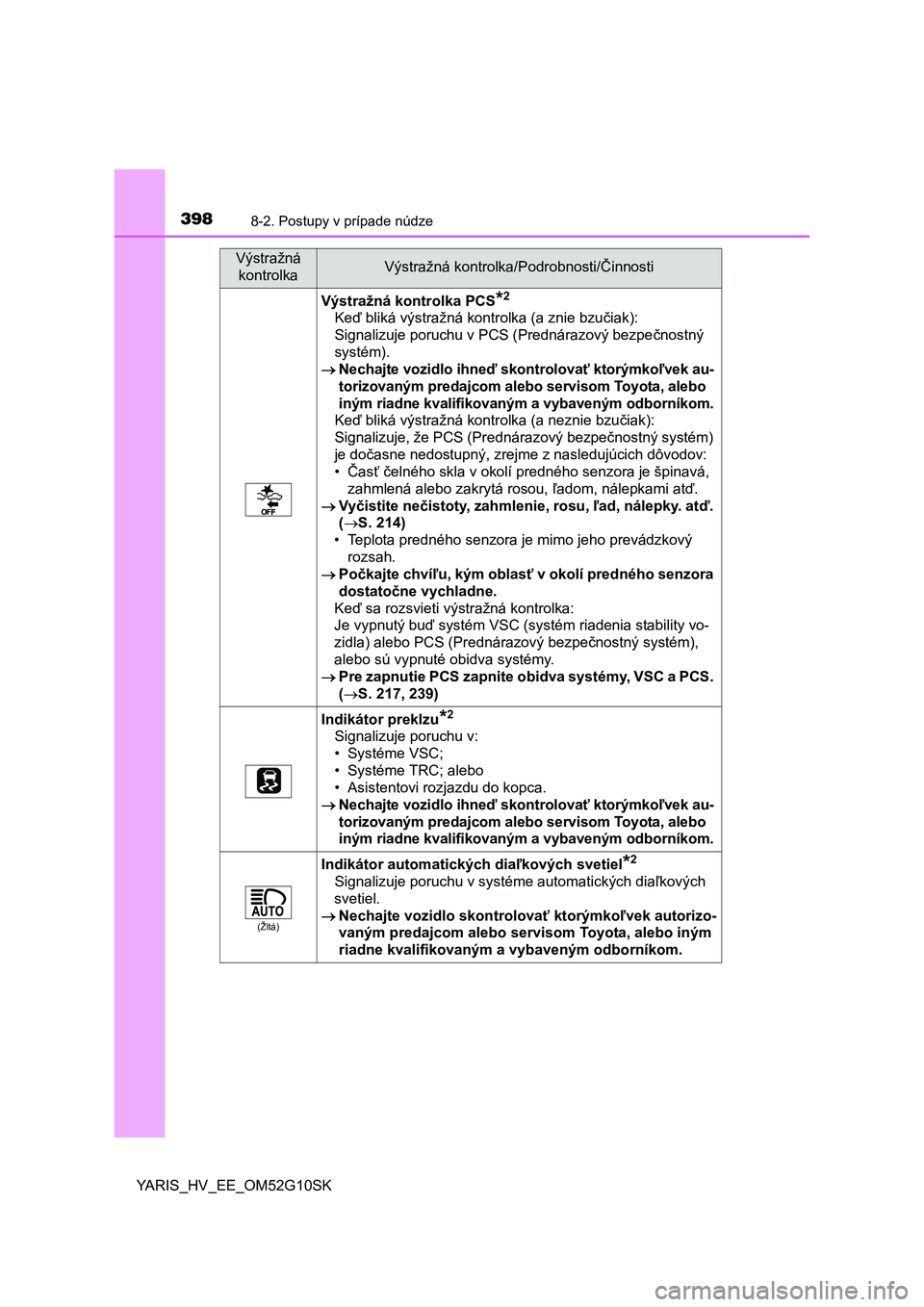

Page 398 of 492

3988-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Výstražná kontrolka PCS*2
Keď bliká výstražná kontrolka (a znie bzučiak):
Signalizuje poruchu v PCS (Prednárazový bezpečnostný
systém).
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
Keď bliká výstražná kontrolka (a neznie bzučiak):
Signalizuje, že PCS (Prednárazový bezpečnostný systém)
je dočasne nedostupný, zrejme z nasledujúcich dôvodov:
•Časť čelného skla v okolí predného senzora je špinavá,
zahmlená alebo zakrytá rosou, ľadom, nálepkami atď.
Vyčistite nečistoty, zahmlenie, rosu, ľad, nálepky. atď.
(S. 214)
• Teplota predného senzora je mimo jeho prevádzkový
rozsah.
Počkajte chvíľu, kým oblasť v okolí predného senzora
dostatočne vychladne.
Keď sa rozsvieti výstražná kontrolka:
Je vypnutý buď systém VSC (systém riadenia stability vo-
zidla) alebo PCS (Prednárazový bezpečnostný systém),
alebo sú vypnuté obidva systémy.
Pre zapnutie PCS zapnite obidva systémy, VSC a PCS.
(S. 217, 239)
Indikátor preklzu*2
Signalizuje poruchu v:
• Systéme VSC;
• Systéme TRC; alebo
• Asistentovi rozjazdu do kopca.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
(Žltá)
Indikátor automatických diaľkových svetiel*2
Signalizuje poruchu v systéme automatických diaľkových
svetiel.
Nechajte vozidlo skontrolovať ktorýmkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

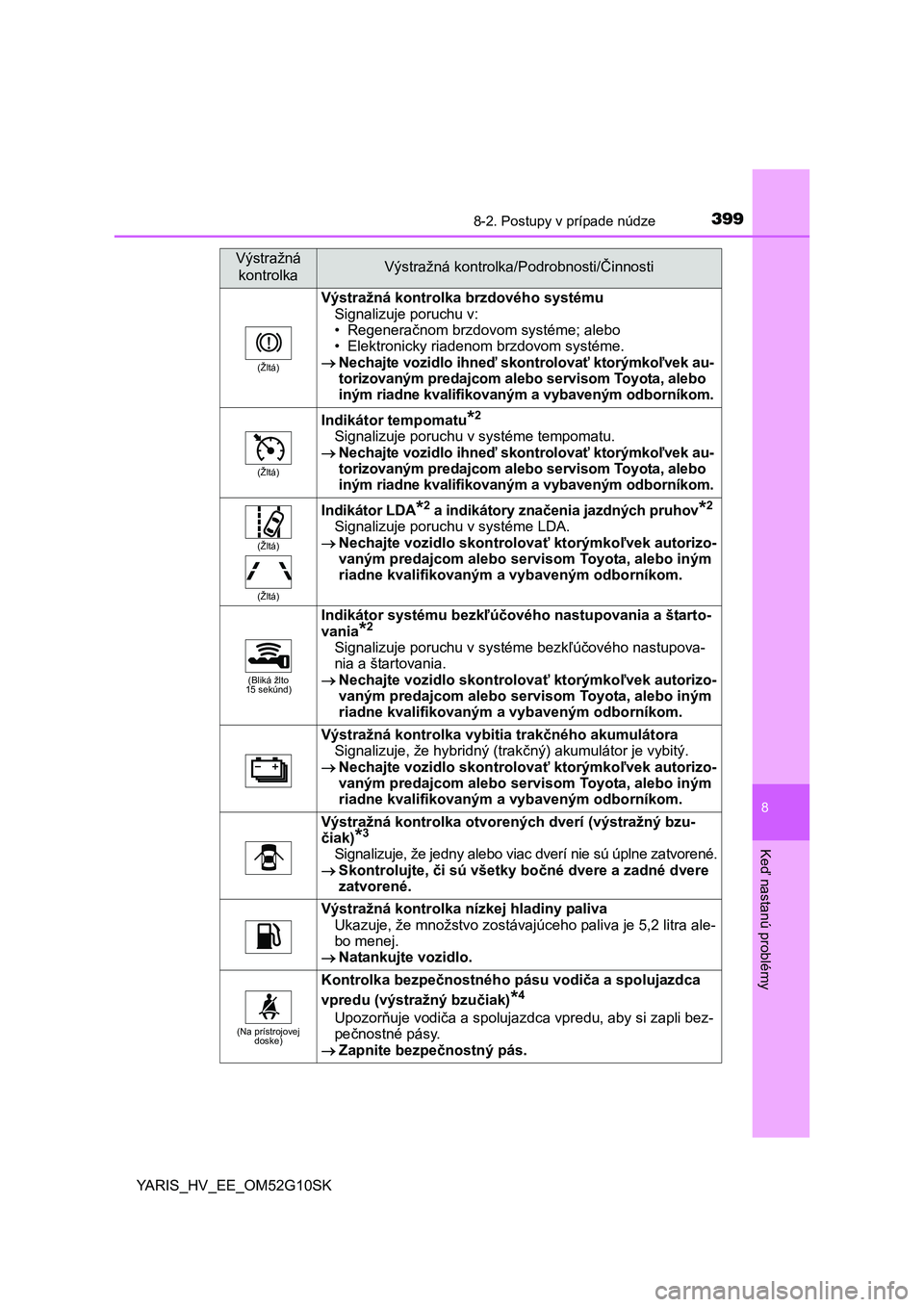

Page 399 of 492

3998-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
(Žltá)
Výstražná kontrolka brzdového systému
Signalizuje poruchu v:
• Regeneračnom brzdovom systéme; alebo
• Elektronicky riadenom brzdovom systéme.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
(Žltá)
Indikátor tempomatu*2
Signalizuje poruchu v systéme tempomatu.
Nechajte vozidlo ihneď skontrolovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
(Žltá)
(Žltá)
Indikátor LDA*2 a indikátory značenia jazdných pruhov*2
Signalizuje poruchu v systéme LDA.
Nechajte vozidlo skontrolovať ktorýmkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
(Bliká žlto
15 sekúnd)
Indikátor systému bezkľúčového nastupovania a štarto-
vania
*2
Signalizuje poruchu v systéme bezkľúčového nastupova-
nia a štartovania.
Nechajte vozidlo skontrolovať ktorýmkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
Výstražná kontrolka vybitia trakčného akumulátora
Signalizuje, že hybridný (trakčný) akumulátor je vybitý.
Nechajte vozidlo skontrolovať ktorýmkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
Výstražná kontrolka otvorených dverí (výstražný bzu-
čiak)
*3
Signalizuje, že jedny alebo viac dverí nie sú úplne zatvorené.
Skontrolujte, či sú všetky bočné dvere a zadné dvere
zatvorené.
Výstražná kontrolka nízkej hladiny paliva
Ukazuje, že množstvo zostávajúceho paliva je 5,2 litra ale-
bo menej.
Natankujte vozidlo.
(Na prístrojovej
doske)
Kontrolka bezpečnostného pásu vodiča a spolujazdca
vpredu (výstražný bzučiak)
*4
Upozorňuje vodiča a spolujazdca vpredu, aby si zapli bez-
pečnostné pásy.
Zapnite bezpečnostný pás.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

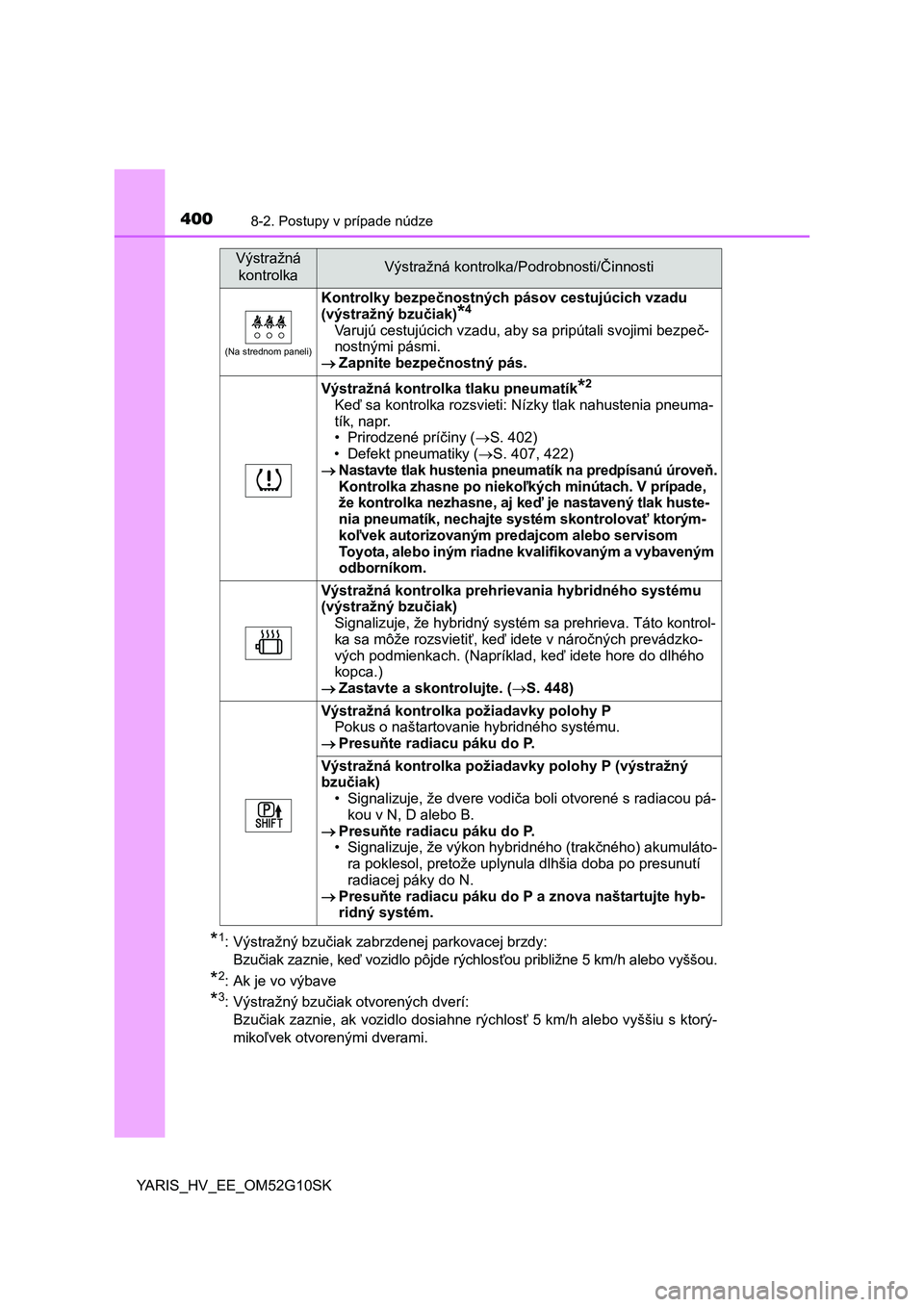

Page 400 of 492

4008-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
*1: Výstražný bzučiak zabrzdenej parkovacej brzdy:
Bzučiak zaznie, keď vozidlo pôjde rýchlosťou približne 5 km/h alebo vyššou.
*2: Ak je vo výbave
*3: Výstražný bzučiak otvorených dverí:
Bzučiak zaznie, ak vozidlo dosiahne rýchlosť 5 km/h alebo vyššiu s ktorý-
mikoľvek otvorenými dverami.
(Na strednom paneli)
Kontrolky bezpečnostných pásov cestujúcich vzadu
(výstražný bzučiak)
*4
Varujú cestujúcich vzadu, aby sa pripútali svojimi bezpeč-
nostnými pásmi.
Zapnite bezpečnostný pás.
Výstražná kontrolka tlaku pneumatík*2
Keď sa kontrolka rozsvieti: Nízky tlak nahustenia pneuma-
tík, napr.
• Prirodzené príčiny (S. 402)
• Defekt pneumatiky (S. 407, 422)
Nastavte tlak hustenia pneumatík na predpísanú úroveň.
Kontrolka zhasne po niekoľkých minútach. V prípade,
že kontrolka nezhasne, aj keď je nastavený tlak huste-
nia pneumatík, nechajte systém skontrolovať ktorým-
koľvek autorizovaným predajcom alebo servisom
Toyota, alebo iným riadne kvalifikovaným a vybaveným
odborníkom.
Výstražná kontrolka prehrievania hybridného systému
(výstražný bzučiak)
Signalizuje, že hybridný systém sa prehrieva. Táto kontrol-
ka sa môže rozsvietiť, keď idete v náročných prevádzko-
vých podmienkach. (Napríklad, keď idete hore do dlhého
kopca.)
Zastavte a skontrolujte. (S. 448)
Výstražná kontrolka požiadavky polohy P
Pokus o naštartovanie hybridného systému.
Presuňte radiacu páku do P.
Výstražná kontrolka požiadavky polohy P (výstražný
bzučiak)
• Signalizuje, že dvere vodiča boli otvorené s radiacou pá-
kou v N, D alebo B.
Presuňte radiacu páku do P.
• Signalizuje, že výkon hybridného (trakčného) akumuláto-
ra poklesol, pretože uplynula dlhšia doba po presunutí
radiacej páky do N.
Presuňte radiacu páku do P a znova naštartujte hyb-
ridný systém.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
