TOYOTA YARIS HYBRID 2015 Návod na použitie (in Slovakian)
Manufacturer: TOYOTA, Model Year: 2015, Model line: YARIS HYBRID, Model: TOYOTA YARIS HYBRID 2015Pages: 492, veľkosť PDF: 28.45 MB
Page 411 of 492

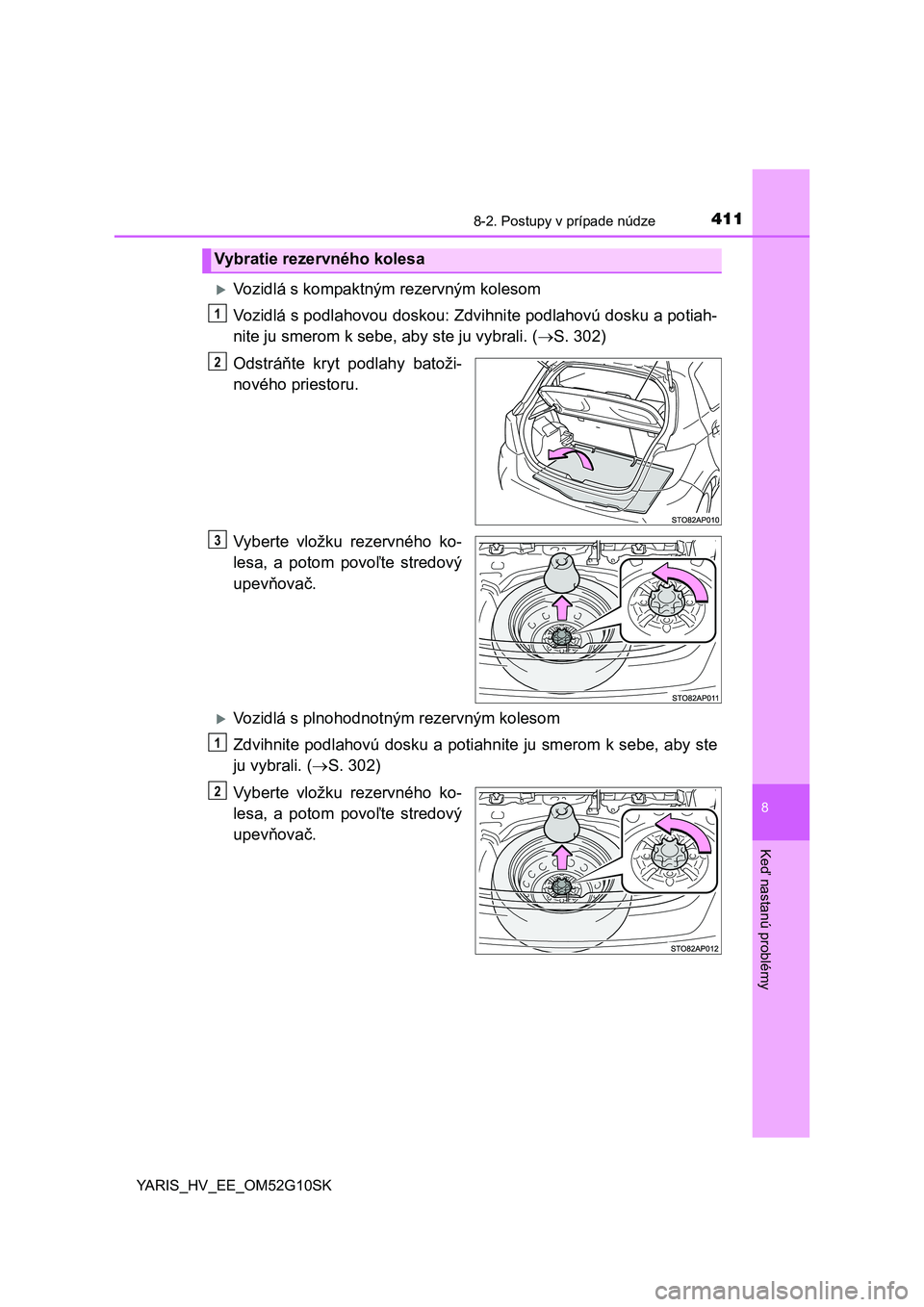

4118-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Vozidlá s kompaktným rezervným kolesom
Vozidlá s podlahovou doskou: Zdvihnite podlahovú dosku a potiah-
nite ju smerom k sebe, aby ste ju vybrali. (S. 302)
Odstráňte kryt podlahy batoži-
nového priestoru.
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vozidlá s plnohodnotným rezervným kolesom
Zdvihnite podlahovú dosku a potiahnite ju smerom k sebe, aby ste
ju vybrali. (S. 302)
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vybratie rezervného kolesa
1
2
3
1
2
Page 412 of 492

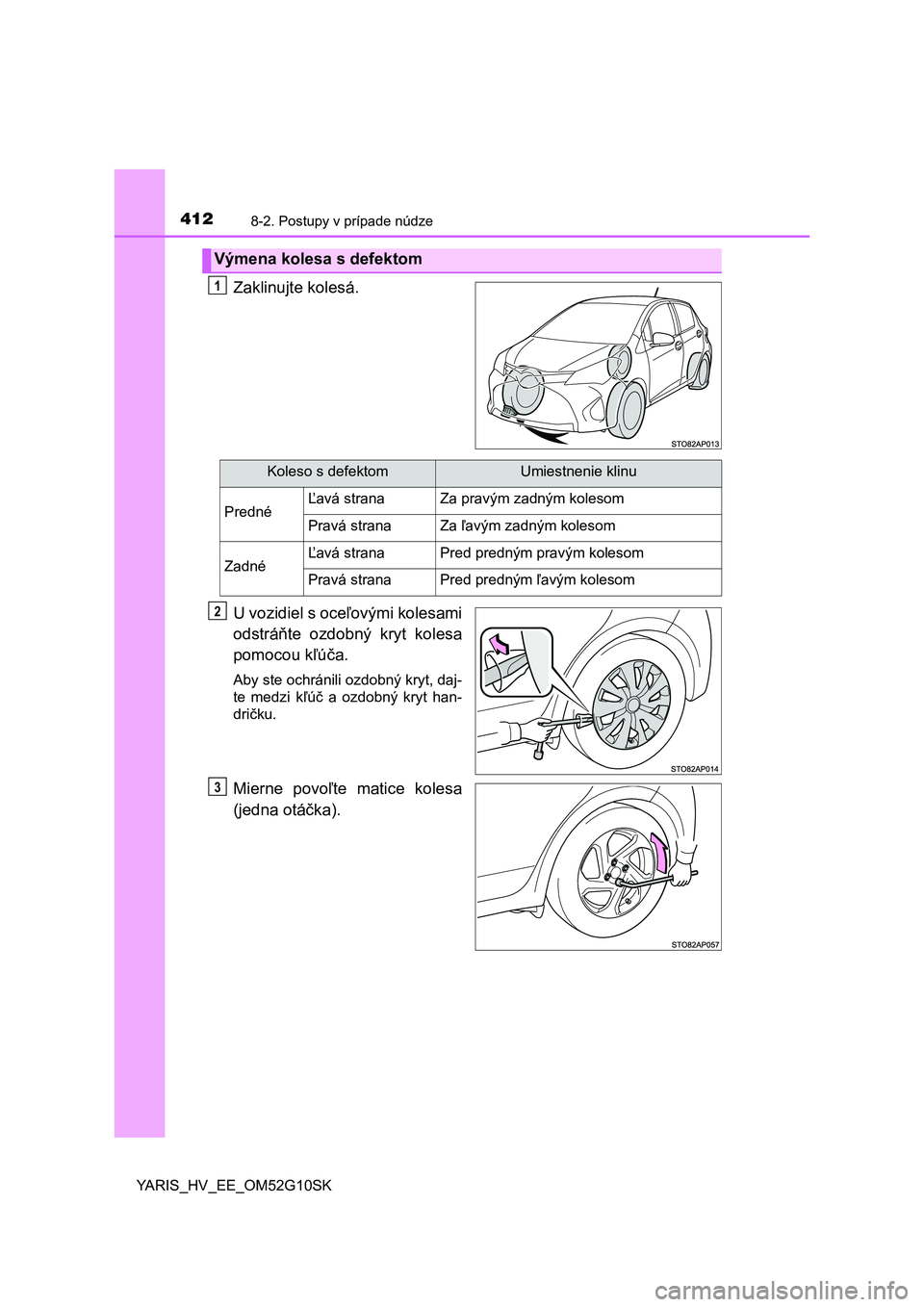

4128-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3
Page 413 of 492

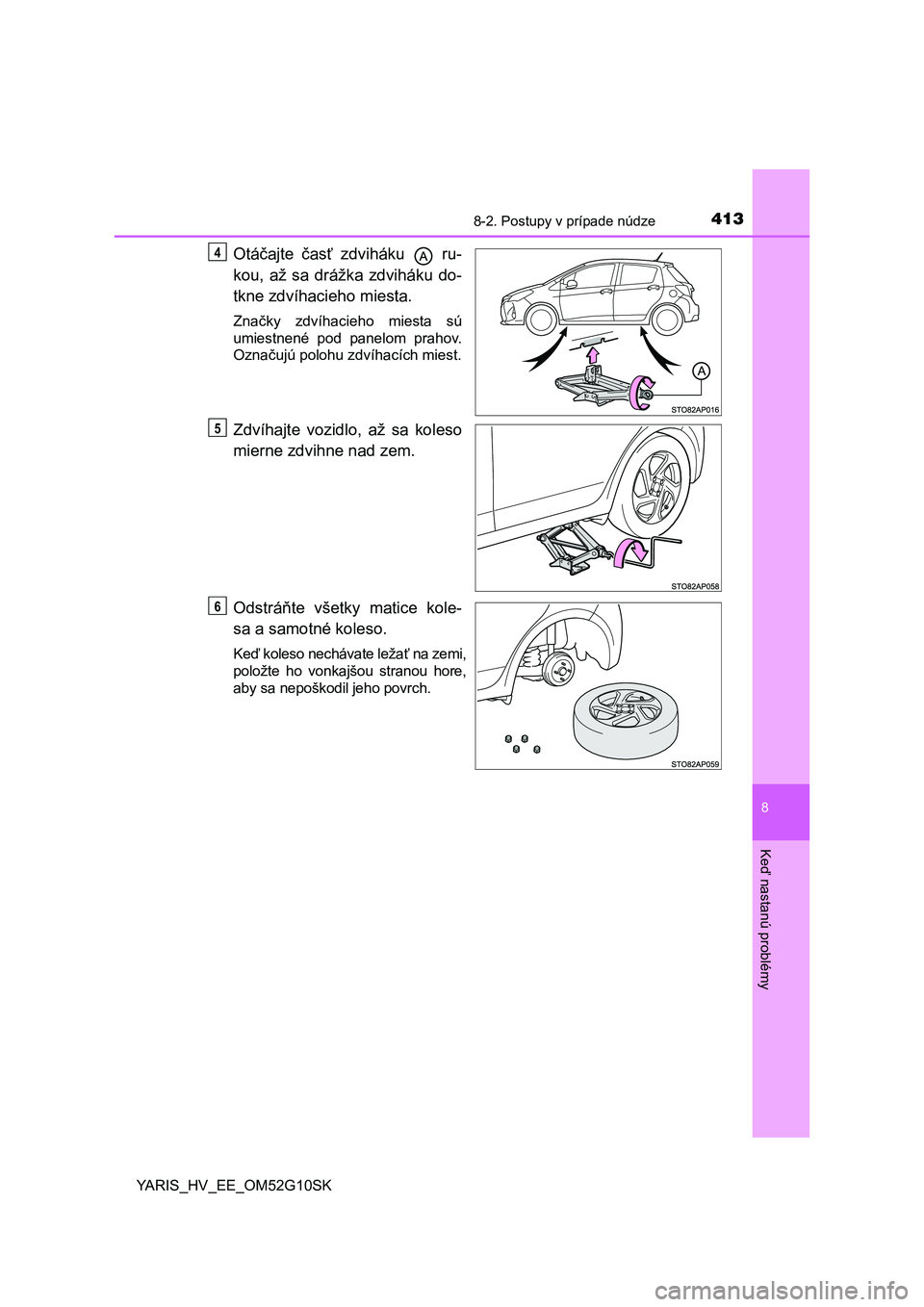

4138-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na zemi,
položte ho vonkajšou stranou hore,
aby sa nepoškodil jeho povrch.
4
5
6
Page 414 of 492

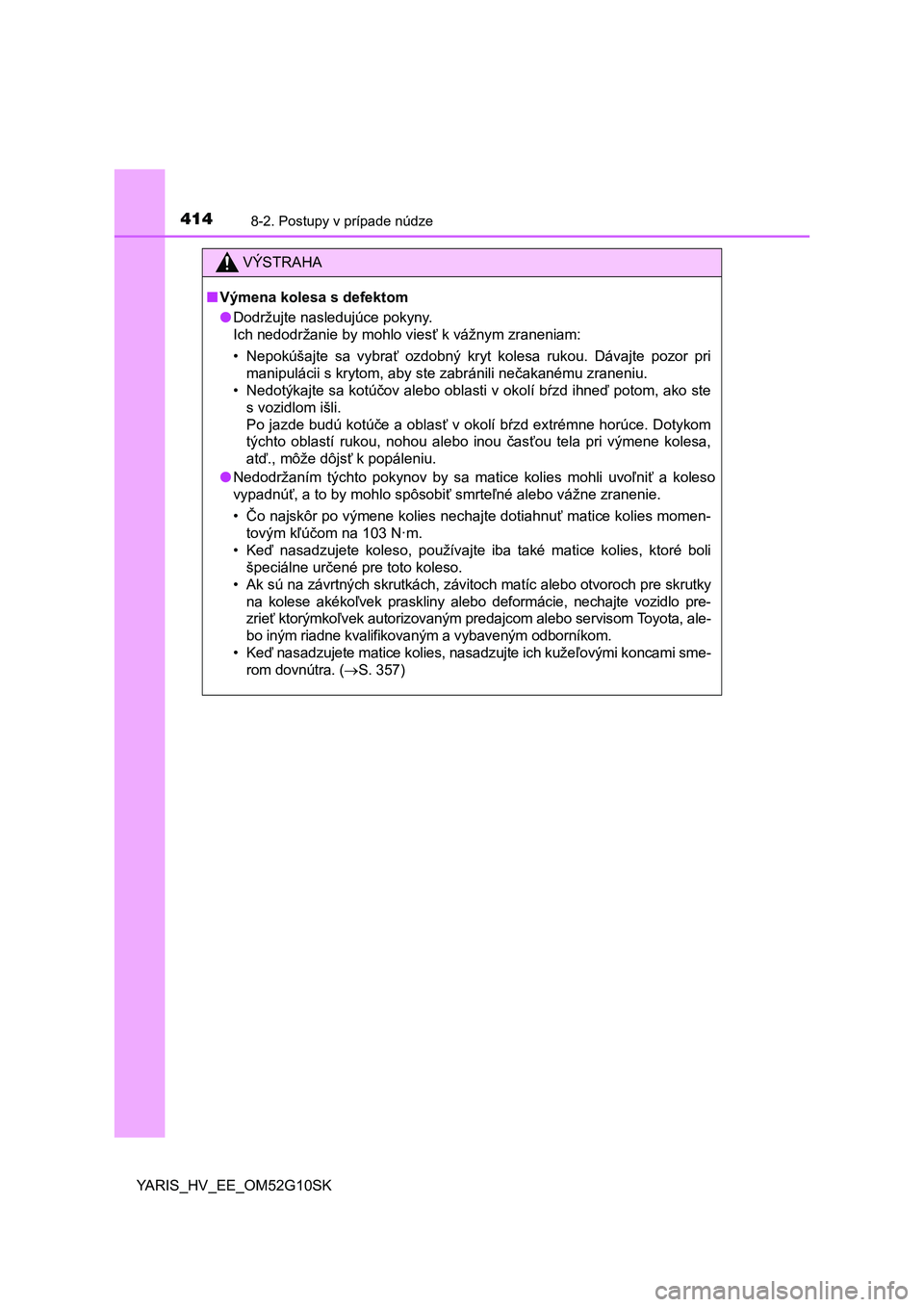

4148-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Nepokúšajte sa vybrať ozdobný kryt kolesa rukou. Dávajte pozor pri
manipulácii s krytom, aby ste zabránili nečakanému zraneniu.
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa,
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
•Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
•Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo iným riadne kvalifikovaným a vybaveným odborníkom.
•Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S. 357)
Page 415 of 492

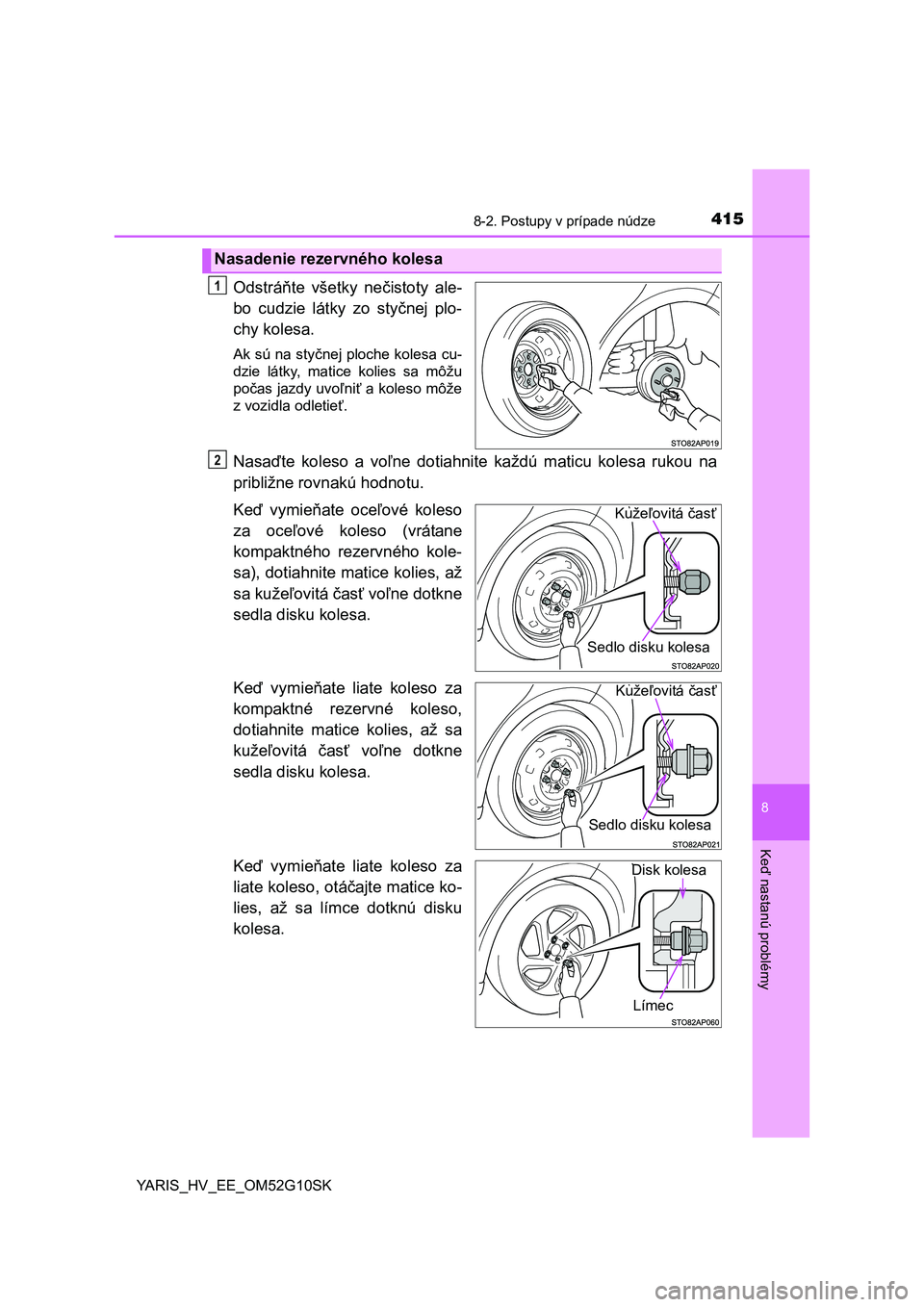

4158-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte koleso a voľne dotiahnite každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso (vrátane
kompaktného rezervného kole-
sa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
kompaktné rezervné koleso,
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku kolesa
Kužeľovitá časť
Sedlo disku kolesa
Disk kolesa
Límec
Page 416 of 492

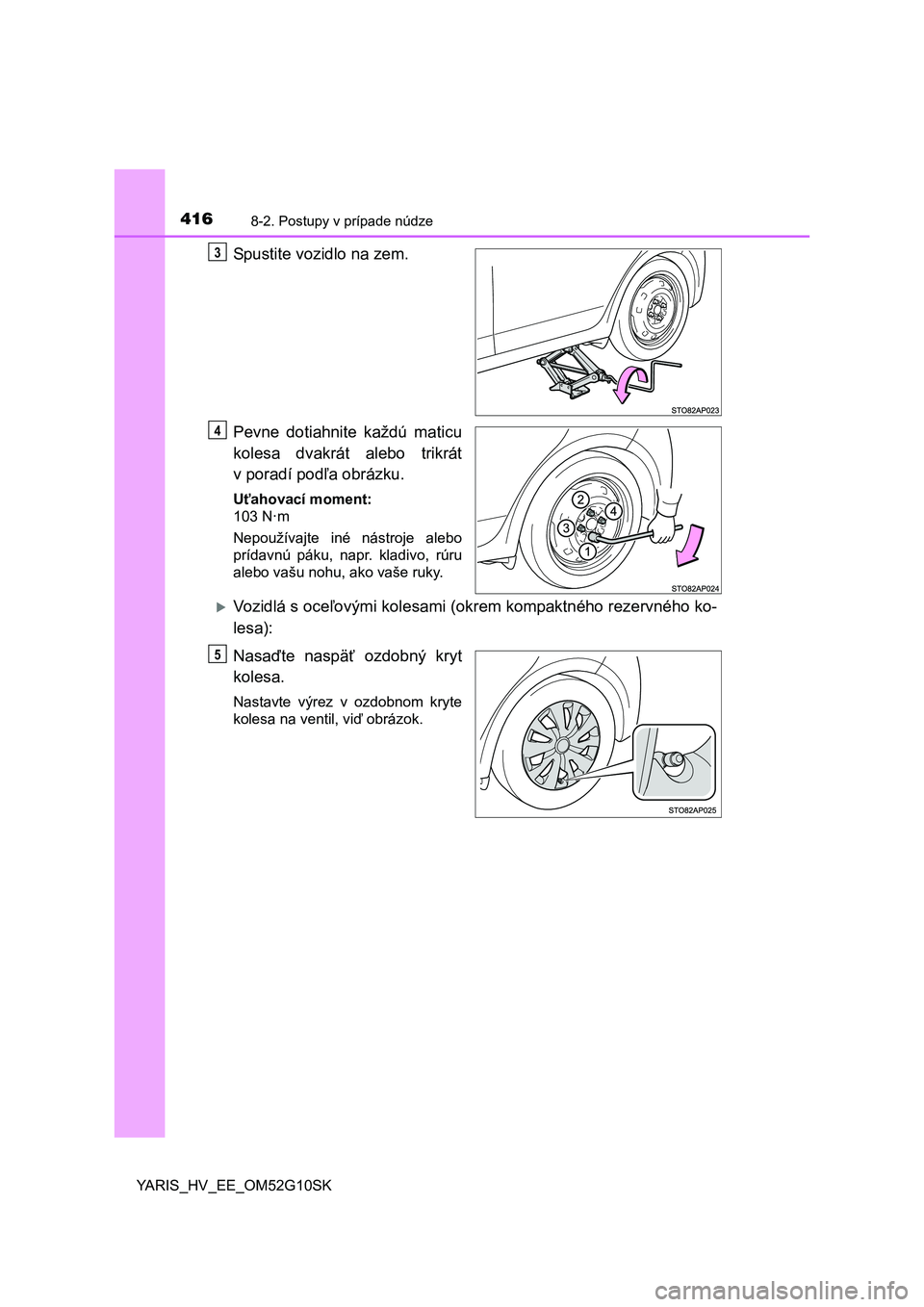

4168-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát
v poradí podľa obrázku.
Uťahovací moment:
103 N·m
Nepoužívajte iné nástroje alebo
prídavnú páku, napr. kladivo, rúru
alebo vašu nohu, ako vaše ruky.
Vozidlá s oceľovými kolesami (okrem kompaktného rezervného ko-
lesa):
Nasaďte naspäť ozdobný kryt
kolesa.
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
3
4
5

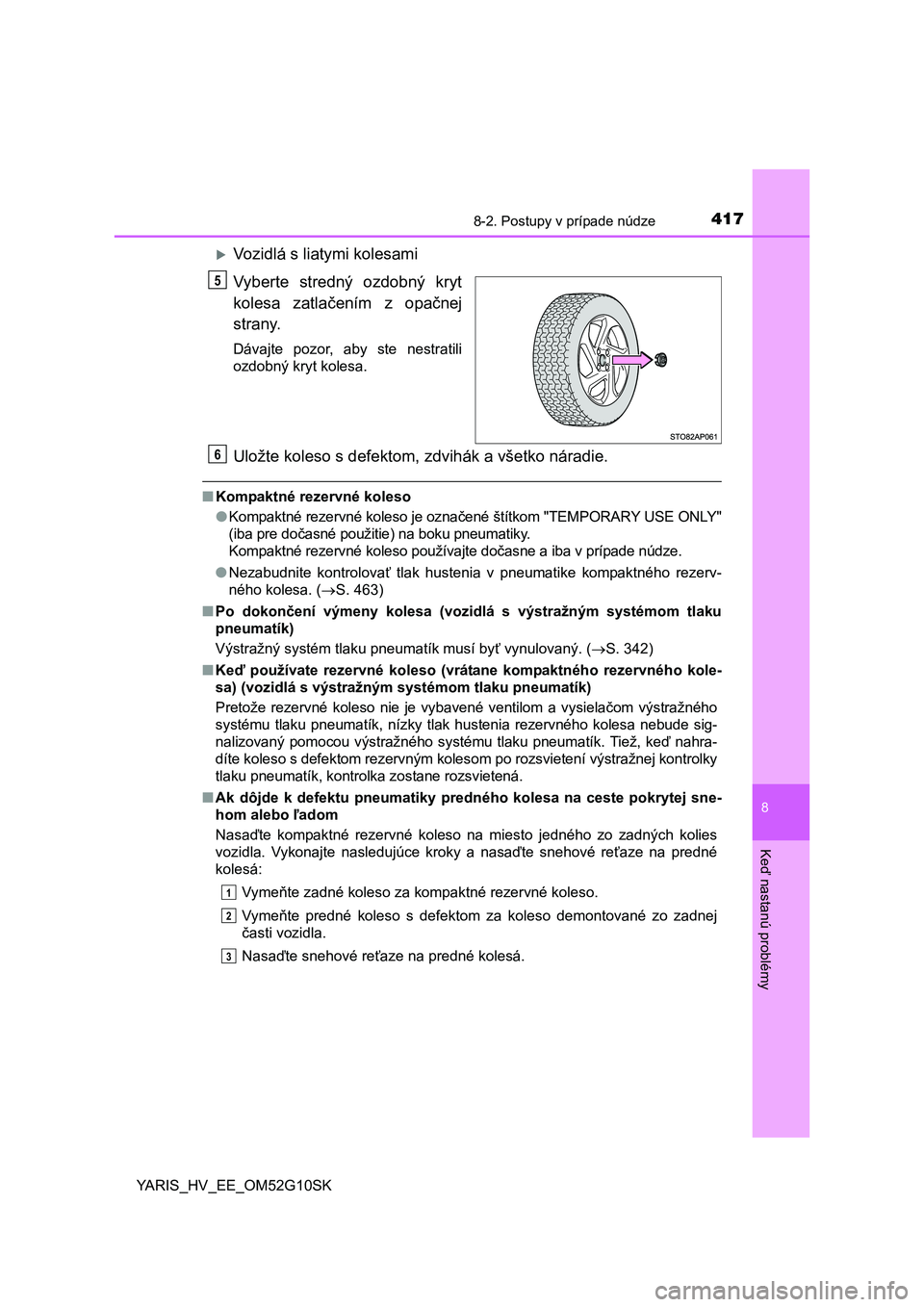

Page 417 of 492

4178-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Vozidlá s liatymi kolesami
Vyberte stredný ozdobný kryt
kolesa zatlačením z opačnej
strany.
Dávajte pozor, aby ste nestratili
ozdobný kryt kolesa.
Uložte koleso s defektom, zdvihák a všetko náradie.
■Kompaktné rezervné koleso
●Kompaktné rezervné koleso je označené štítkom "TEMPORARY USE ONLY"
(iba pre dočasné použitie) na boku pneumatiky.
Kompaktné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike kompaktného rezerv-
ného kolesa. (S. 463)
■Po dokončení výmeny kolesa (vozidlá s výstražným systémom tlaku
pneumatík)
Výstražný systém tlaku pneumatík musí byť vynulovaný. (S. 342)
■Keď používate rezervné koleso (vrátane kompaktného rezervného kole-
sa) (vozidlá s výstražným systémom tlaku pneumatík)
Pretože rezervné koleso nie je vybavené ventilom a vysielačom výstražného
systému tlaku pneumatík, nízky tlak hustenia rezervného kolesa nebude sig-
nalizovaný pomocou výstražného systému tlaku pneumatík. Tiež, keď nahra-
díte koleso s defektom rezervným kolesom po rozsvietení výstražnej kontrolky
tlaku pneumatík, kontrolka zostane rozsvietená.
■Ak dôjde k defektu pneumatiky predného kolesa na ceste pokrytej sne-
hom alebo ľadom
Nasaďte kompaktné rezervné koleso na miesto jedného zo zadných kolies
vozidla. Vykonajte nasledujúce kroky a nasaďte snehové reťaze na predné
kolesá:
Vymeňte zadné koleso za kompaktné rezervné koleso.
Vymeňte predné koleso s defektom za koleso demontované zo zadnej
časti vozidla.
Nasaďte snehové reťaze na predné kolesá.
5
6
1
2
3
Page 418 of 492

4188-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK

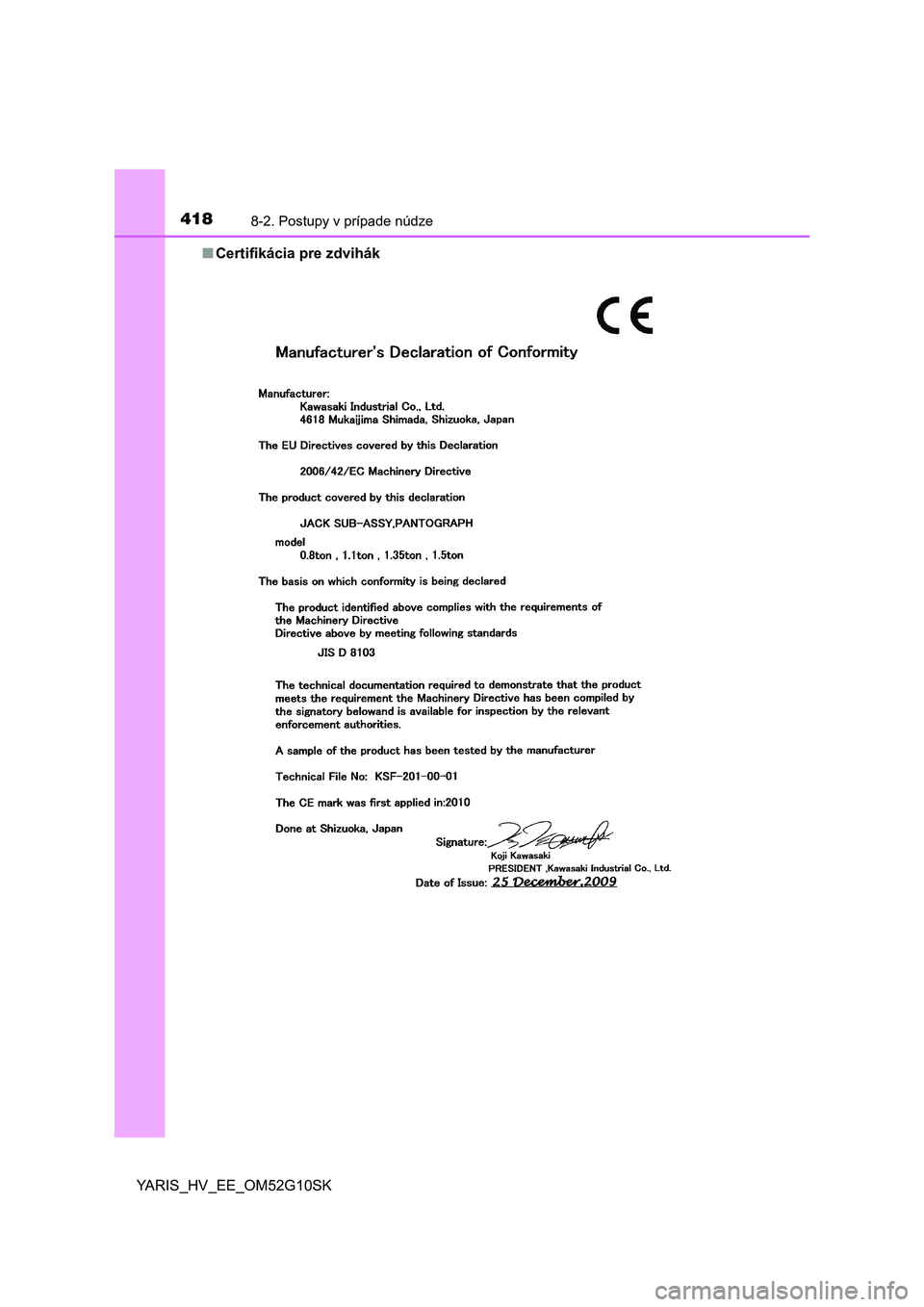

■ Certifikácia pre zdvihák
Page 419 of 492

4198-2. Postupy v prípade núdze
8
Ke
ď nastanú problémy
YARIS_HV_EE_OM52G10SK
Page 420 of 492

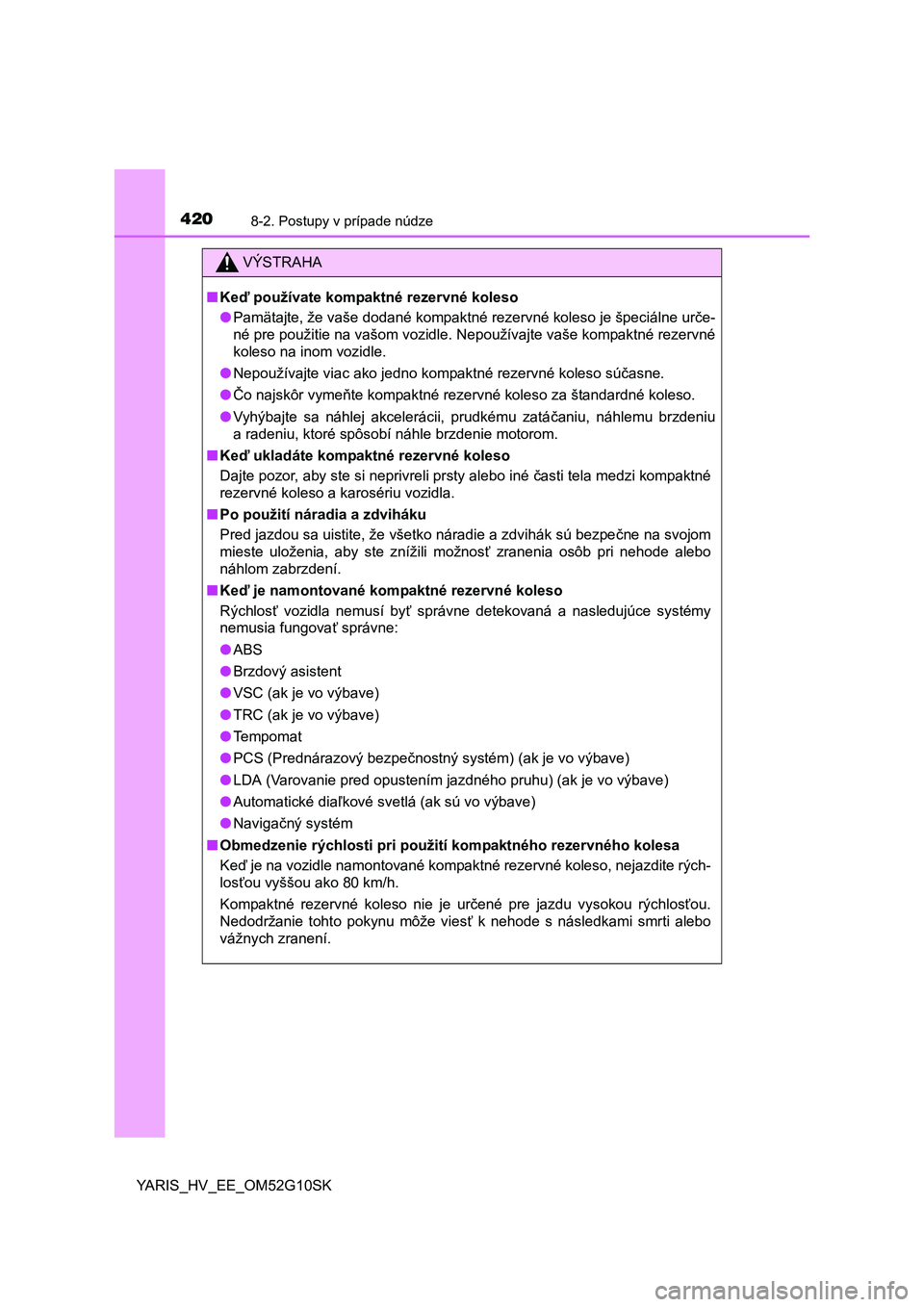

4208-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Keď používate kompaktné rezervné koleso
●Pamätajte, že vaše dodané kompaktné rezervné koleso je špeciálne urče-
né pre použitie na vašom vozidle. Nepoužívajte vaše kompaktné rezervné
koleso na inom vozidle.
●Nepoužívajte viac ako jedno kompaktné rezervné koleso súčasne.
●Čo najskôr vymeňte kompaktné rezervné koleso za štandardné koleso.
●Vyhýbajte sa náhlej akcelerácii, prudkému zatáčaniu, náhlemu brzdeniu
a radeniu, ktoré spôsobí náhle brzdenie motorom.
■Keď ukladáte kompaktné rezervné koleso
Dajte pozor, aby ste si neprivreli prsty alebo iné časti tela medzi kompaktné
rezervné koleso a karosériu vozidla.
■Po použití náradia a zdviháku
Pred jazdou sa uistite, že všetko náradie a zdvihák sú bezpečne na svojom
mieste uloženia, aby ste znížili možnosť zranenia osôb pri nehode alebo
náhlom zabrzdení.
■Keď je namontované kompaktné rezervné koleso
Rýchlosť vozidla nemusí byť správne detekovaná a nasledujúce systémy
nemusia fungovať správne:
●ABS
●Brzdový asistent
●VSC (ak je vo výbave)
●TRC (ak je vo výbave)
●Tempomat
●PCS (Prednárazový bezpečnostný systém) (ak je vo výbave)
●LDA (Varovanie pred opustením jazdného pruhu) (ak je vo výbave)
●Automatické diaľkové svetlá (ak sú vo výbave)
●Navigačný systém
■Obmedzenie rýchlosti pri použití kompaktného rezervného kolesa
Keď je na vozidle namontované kompaktné rezervné koleso, nejazdite rých-
losťou vyššou ako 80 km/h.
Kompaktné rezervné koleso nie je určené pre jazdu vysokou rýchlosťou.
Nedodržanie tohto pokynu môže viesť k nehode s následkami smrti alebo
vážnych zranení.
