TOYOTA YARIS HYBRID 2015 Návod na použitie (in Slovakian)
Manufacturer: TOYOTA, Model Year: 2015, Model line: YARIS HYBRID, Model: TOYOTA YARIS HYBRID 2015Pages: 492, veľkosť PDF: 28.45 MB
Page 441 of 492

4418-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Keď elektronický kľúč nefunguje správne
(vozidlá so systémom bezkľúčového nastupovania a štartovania)
Použite mechanický kľúč (S. 112)
na vykonanie nasledujúcich čin-
ností:
Odomknutie všetkých dverí
Zamknutie všetkých dverí
Ak je komunikácia medzi elektronickým kľúčom a vozidlom pre-
rušená (S. 137) alebo elektronický kľúč nie je možné použiť
z dôvodu vybitej batérie, systém bezkľúčového nastupovania
a štartovania a bezdrôtové diaľkové ovládanie nie je možné pou-
žiť. V takých prípadoch môžu byť otvorené dvere alebo naštarto-
vaný motor dole uvedeným postupom.
Zamykanie a odomykanie dverí
1
2

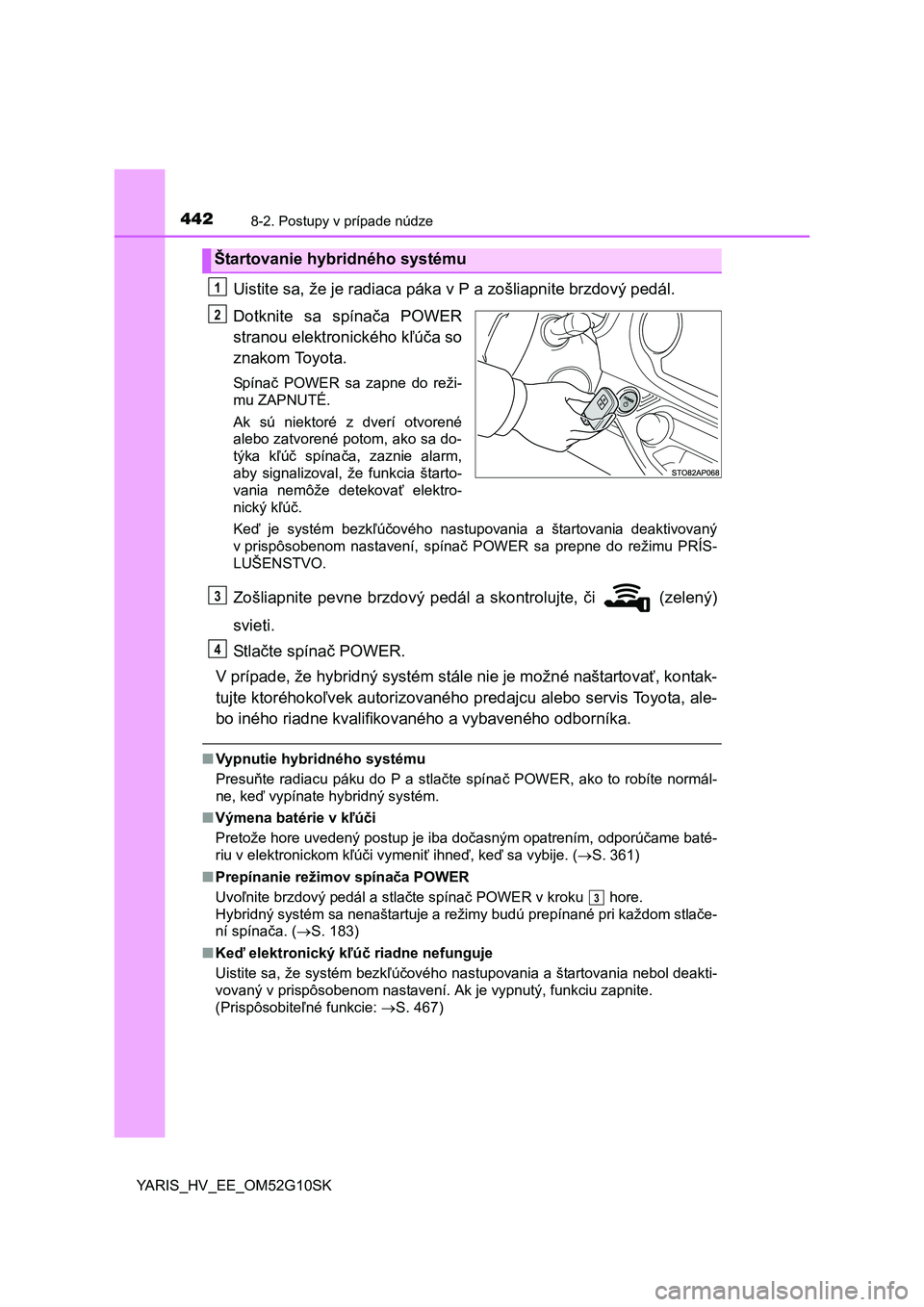

Page 442 of 492

4428-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Uistite sa, že je radiaca páka v P a zošliapnite brzdový pedál.
Dotknite sa spínača POWER
stranou elektronického kľúča so
znakom Toyota.
Spínač POWER sa zapne do reži-
mu ZAPNUTÉ.
Ak sú niektoré z dverí otvorené
alebo zatvorené potom, ako sa do-
týka kľúč spínača, zaznie alarm,
aby signalizoval, že funkcia štarto-
vania nemôže detekovať elektro-
nický kľúč.
Keď je systém bezkľúčového nastupovania a štartovania deaktivovaný
v prispôsobenom nastavení, spínač POWER sa prepne do režimu PRÍS-
LUŠENSTVO.
Zošliapnite pevne brzdový pedál a skontrolujte, či (zelený)
svieti.
St l ačte spínač POWER.
V prípade, že hybridný systém stále nie je možné naštartovať, kontak-
tujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, ale-
bo iného riadne kvalifikovaného a vybaveného odborníka.
■Vypnutie hybridného systému
Presuňte radiacu páku do P a stlačte spínač POWER, ako to robíte normál-
ne, keď vypínate hybridný systém.
■Výmena batérie v kľúči
Pretože hore uvedený postup je iba dočasným opatrením, odporúčame baté-
riu v elektronickom kľúči vymeniť ihneď, keď sa vybije. (S. 361)
■Prepínanie režimov spínača POWER
Uvoľnite brzdový pedál a stlačte spínač POWER v kroku hore.
Hybridný systém sa nenaštartuje a režimy budú prepínané pri každom stlače-
ní spínača. (S. 183)
■Keď elektronický kľúč riadne nefunguje
Uistite sa, že systém bezkľúčového nastupovania a štartovania nebol deakti-
vovaný v prispôsobenom nastavení. Ak je vypnutý, funkciu zapnite.
(Prispôsobiteľné funkcie: S. 467)
Štartovanie hybridného systému
1
2
3
4
3

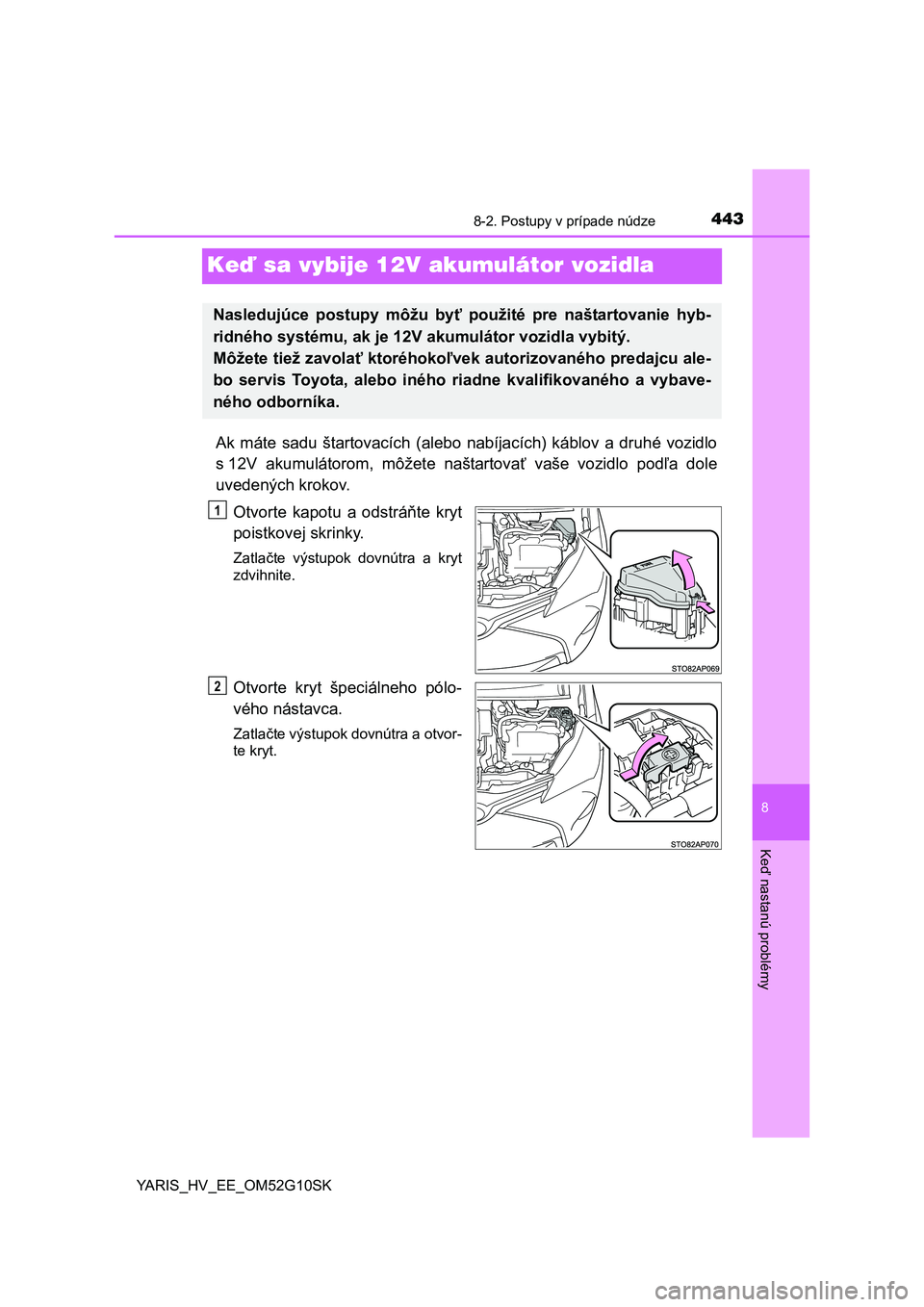

Page 443 of 492

4438-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
Keď sa vybije 12V akumulátor vozidla
Ak máte sadu štartovacích (alebo nabíjacích) káblov a druhé vozidlo
s 12V akumulátorom, môžete naštartovať vaše vozidlo podľa dole
uvedených krokov.
Otvorte kapotu a odstráňte kryt
poistkovej skrinky.
Zatlačte výstupok dovnútra a kryt
zdvihnite.
Otvorte kryt špeciálneho pólo-
vého nástavca.
Zatlačte výstupok dovnútra a otvor-
te kryt.
Nasledujúce postupy môžu byť použité pre naštartovanie hyb-
ridného systému, ak je 12V akumulátor vozidla vybitý.
Môžete tiež zavolať ktoréhokoľvek autorizovaného predajcu ale-
bo servis Toyota, alebo iného riadne kvalifikovaného a vybave-
ného odborníka.
1
2

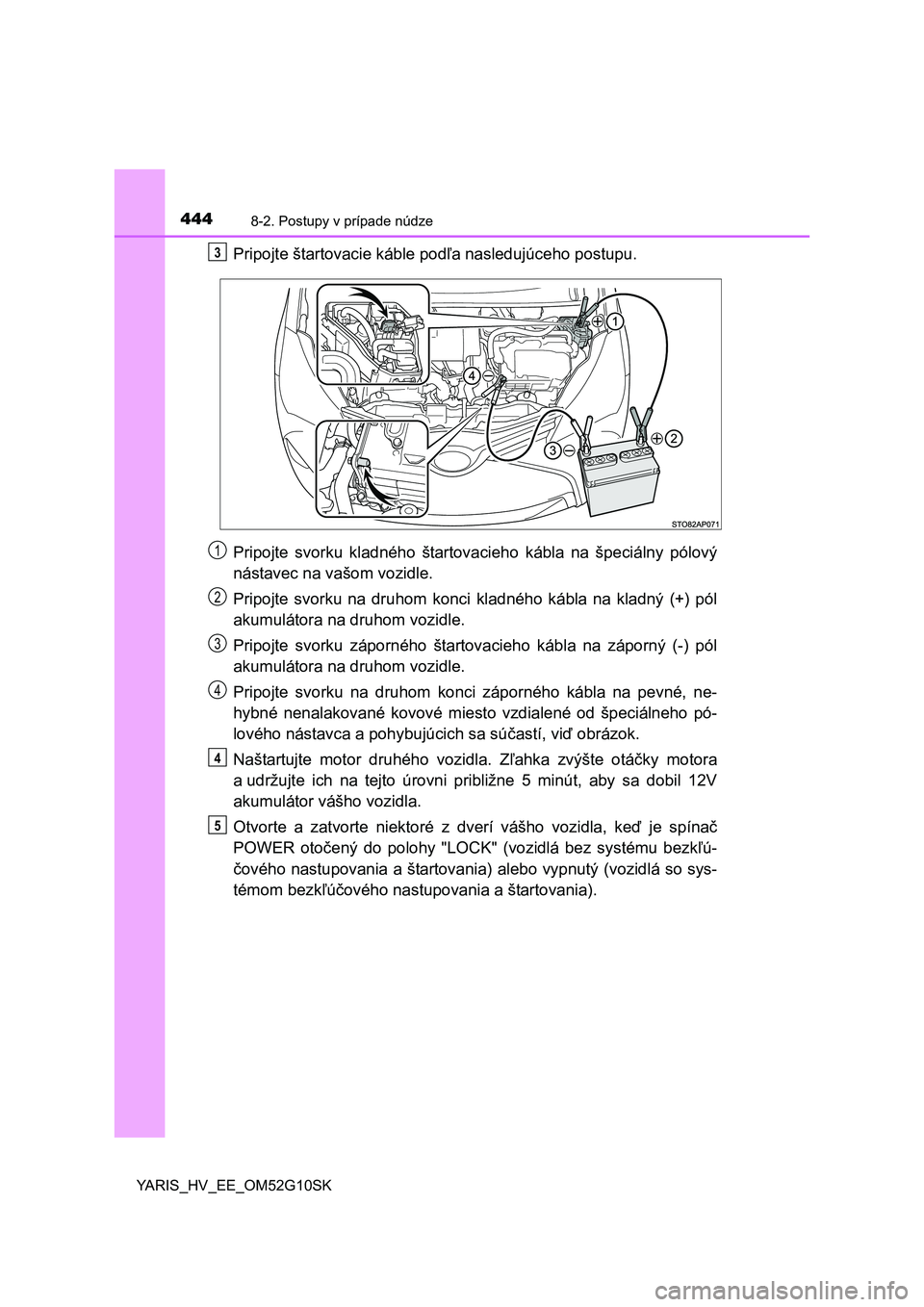

Page 444 of 492

4448-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Pripojte štartovacie káble podľa nasledujúceho postupu.
Pripojte svorku kladného štartovacieho kábla na špeciálny pólový
nástavec na vašom vozidle.
Pripojte svorku na druhom konci kladného kábla na kladný (+) pól
akumulátora na druhom vozidle.
Pripojte svorku záporného štartovacieho kábla na záporný (-) pól
akumulátora na druhom vozidle.
Pripojte svorku na druhom konci záporného kábla na pevné, ne-
hybné nenalakované kovové miesto vzdialené od špeciálneho pó-
lového nástavca a pohybujúcich sa súčastí, viď obrázok.
Naštartujte motor druhého vozidla. Zľahka zvýšte otáčky motora
a udržujte ich na tejto úrovni približne 5 minút, aby sa dobil 12V
akumulátor vášho vozidla.
Otvorte a zatvorte niektoré z dverí vášho vozidla, keď je spínač
POWER otočený do polohy "LOCK" (vozidlá bez systému bezkľú-
čového nastupovania a štartovania) alebo vypnutý (vozidlá so sys-
témom bezkľúčového nastupovania a štartovania).3
1
2
3
4
4
5
Page 445 of 492

4458-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK

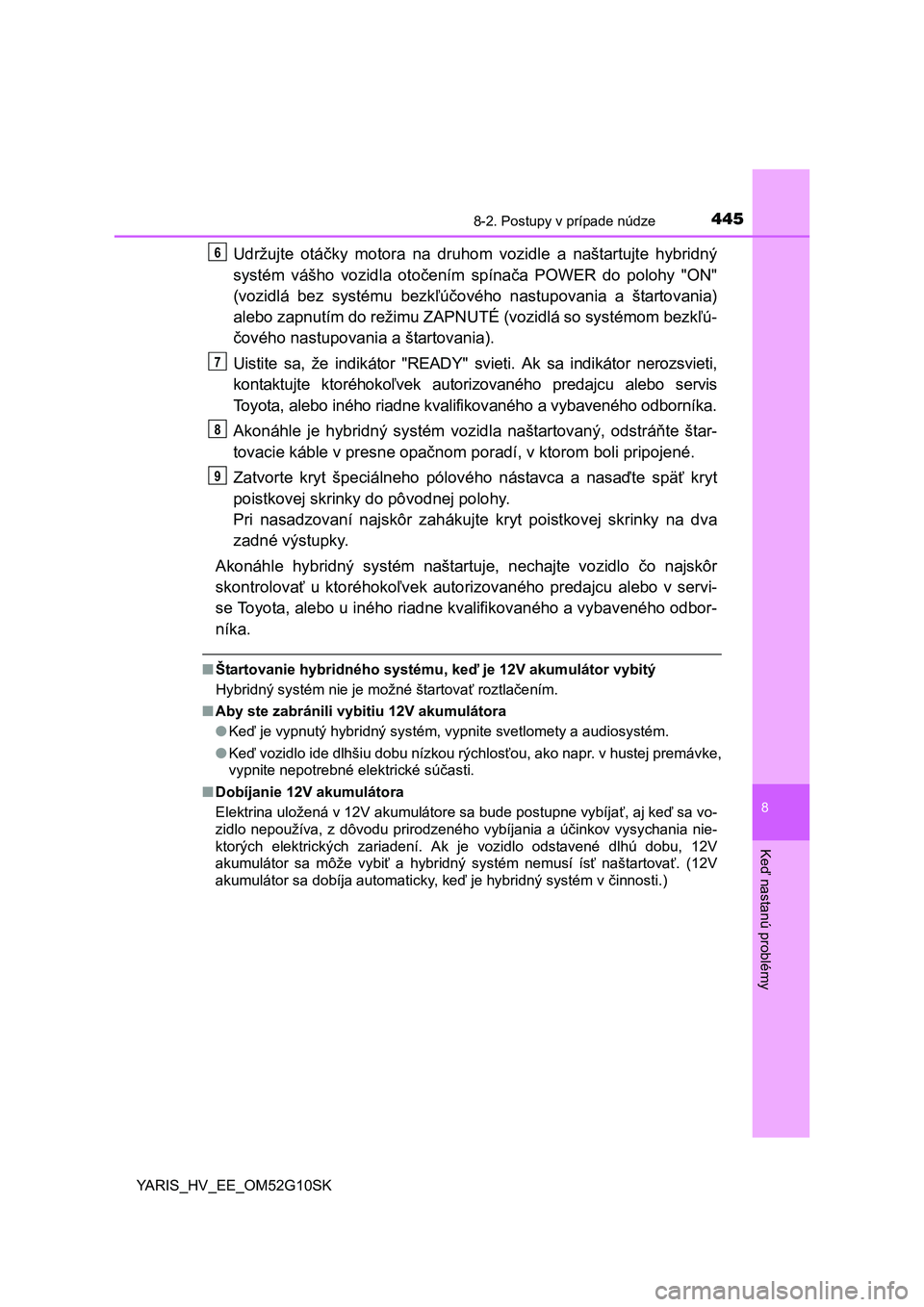

Udržujte otáčky motora na druhom vozidle a naštartujte hybridný
systém vášho vozidla otočením spínača POWER do polohy "ON"
(vozidlá bez systému bezkľúčového nastupovania a štartovania)
alebo zapnutím do režimu ZAPNUTÉ (vozidlá so systémom bezkľú-
čového nastupovania a štartovania).
Uistite sa, že indikátor "READY" svieti. Ak sa indikátor nerozsvieti,
kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis
Toyota, alebo iného riadne kvalifikovaného a vybaveného odborníka.
Akonáhle je hybridný systém vozidla naštartovaný, odstráňte štar-
tovacie káble v presne opačnom poradí, v ktorom boli pripojené.
Zatvorte kryt špeciálneho pólového nástavca a nasaďte späť kryt
poistkovej skrinky do pôvodnej polohy.
Pri nasadzovaní najskôr zahákujte kryt poistkovej skrinky na dva
zadné výstupky.
Akonáhle hybridný systém naštartuje, nechajte vozidlo čo najskôr
skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servi-
se Toyota, alebo u iného riadne kvalifikovaného a vybaveného odbor-
níka.
■Štartovanie hybridného systému, keď je 12V akumulátor vybitý
Hybridný systém nie je možné štartovať roztlačením.
■Aby ste zabránili vybitiu 12V akumulátora
●Keď je vypnutý hybridný systém, vypnite svetlomety a audiosystém.
●Keď vozidlo ide dlhšiu dobu nízkou rýchlosťou, ako napr. v hustej premávke,
vypnite nepotrebné elektrické súčasti.
■Dobíjanie 12V akumulátora
Elektrina uložená v 12V akumulátore sa bude postupne vybíjať, aj keď sa vo-
zidlo nepoužíva, z dôvodu prirodzeného vybíjania a účinkov vysychania nie-
ktorých elektrických zariadení. Ak je vozidlo odstavené dlhú dobu, 12V
akumulátor sa môže vybiť a hybridný systém nemusí ísť naštartovať. (12V
akumulátor sa dobíja automaticky, keď je hybridný systém v činnosti.)
6
7
8
9

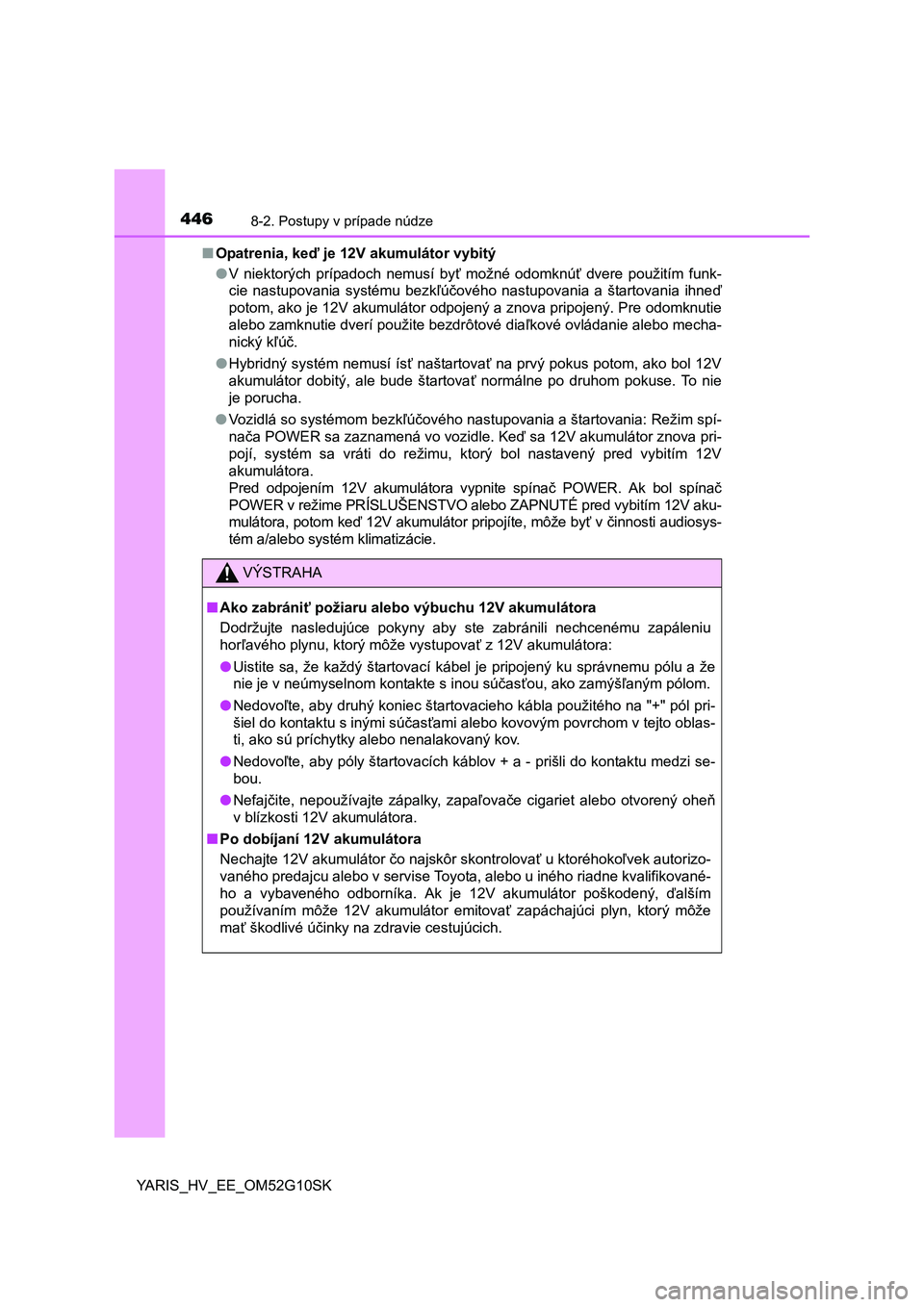

Page 446 of 492

4468-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK■Opatrenia, keď je 12V akumulátor vybitý
●V niektorých prípadoch nemusí byť možné odomknúť dvere použitím funk-
cie nastupovania systému bezkľúčového nastupovania a štartovania ihneď
potom, ako je 12V akumulátor odpojený a znova pripojený. Pre odomknutie
alebo zamknutie dverí použite bezdrôtové diaľkové ovládanie alebo mecha-
nický kľúč.
●Hybridný systém nemusí ísť naštartovať na prvý pokus potom, ako bol 12V
akumulátor dobitý, ale bude štartovať normálne po druhom pokuse. To nie
je porucha.
●Vozidlá so systémom bezkľúčového nastupovania a štartovania: Režim spí-
nača POWER sa zaznamená vo vozidle. Keď sa 12V akumulátor znova pri-
pojí, systém sa vráti do režimu, ktorý bol nastavený pred vybitím 12V
akumulátora.
Pred odpojením 12V akumulátora vypnite spínač POWER. Ak bol spínač
POWER v režime PRÍSLUŠENSTVO alebo ZAPNUTÉ pred vybitím 12V aku-
mulátora, potom keď 12V akumulátor pripojíte, môže byť v činnosti audiosys-
tém a/alebo systém klimatizácie.
VÝSTRAHA
■Ako zabrániť požiaru alebo výbuchu 12V akumulátora
Dodržujte nasledujúce pokyny aby ste zabránili nechcenému zapáleniu
horľavého plynu, ktorý môže vystupovať z 12V akumulátora:
●Uistite sa, že každý štartovací kábel je pripojený ku správnemu pólu a že
nie je v neúmyselnom kontakte s inou súčasťou, ako zamýšľaným pólom.
●Nedovoľte, aby druhý koniec štartovacieho kábla použitého na "+" pól pri-
šiel do kontaktu s inými súčasťami alebo kovovým povrchom v tejto oblas-
ti, ako sú príchytky alebo nenalakovaný kov.
●Nedovoľte, aby póly štartovacích káblov + a - prišli do kontaktu medzi se-
bou.
●Nefajčite, nepoužívajte zápalky, zapaľovače cigariet alebo otvorený oheň
v blízkosti 12V akumulátora.
■Po dobíjaní 12V akumulátora
Nechajte 12V akumulátor čo najskôr skontrolovať u ktoréhokoľvek autorizo-
vaného predajcu alebo v servise Toyota, alebo u iného riadne kvalifikované-
ho a vybaveného odborníka. Ak je 12V akumulátor poškodený, ďalším
používaním môže 12V akumulátor emitovať zapáchajúci plyn, ktorý môže
mať škodlivé účinky na zdravie cestujúcich.

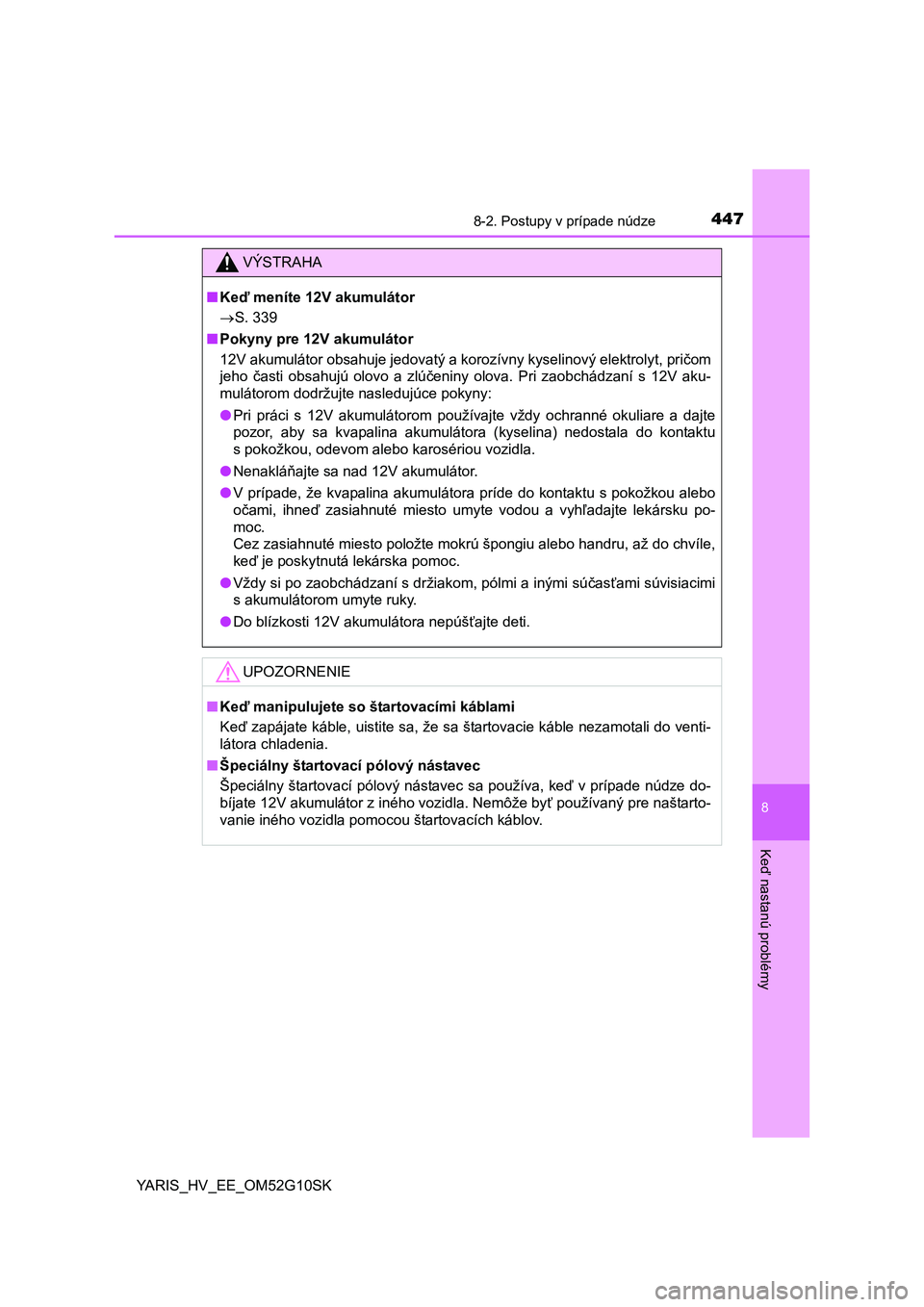

Page 447 of 492

4478-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_HV_EE_OM52G10SK
VÝSTRAHA
■Keď meníte 12V akumulátor
S. 339
■Pokyny pre 12V akumulátor
12V akumulátor obsahuje jedovatý a korozívny kyselinový elektrolyt, pričom
jeho časti obsahujú olovo a zlúčeniny olova. Pri zaobchádzaní s 12V aku-
mulátorom dodržujte nasledujúce pokyny:
●Pri práci s 12V akumulátorom používajte vždy ochranné okuliare a dajte
pozor, aby sa kvapalina akumulátora (kyselina) nedostala do kontaktu
s pokožkou, odevom alebo karosériou vozidla.
●Nenakláňajte sa nad 12V akumulátor.
●V prípade, že kvapalina akumulátora príde do kontaktu s pokožkou alebo
očami, ihneď zasiahnuté miesto umyte vodou a vyhľadajte lekársku po-
moc.
Cez zasiahnuté miesto položte mokrú špongiu alebo handru, až do chvíle,
keď je poskytnutá lekárska pomoc.
●Vždy si po zaobchádzaní s držiakom, pólmi a inými súčasťami súvisiacimi
s akumulátorom umyte ruky.
●Do blízkosti 12V akumulátora nepúšťajte deti.
UPOZORNENIE
■Keď manipulujete so štartovacími káblami
Keď zapájate káble, uistite sa, že sa štartovacie káble nezamotali do venti-
látora chladenia.
■Špeciálny štartovací pólový nástavec
Špeciálny štartovací pólový nástavec sa používa, keď v prípade núdze do-
bíjate 12V akumulátor z iného vozidla. Nemôže byť používaný pre naštarto-
vanie iného vozidla pomocou štartovacích káblov.

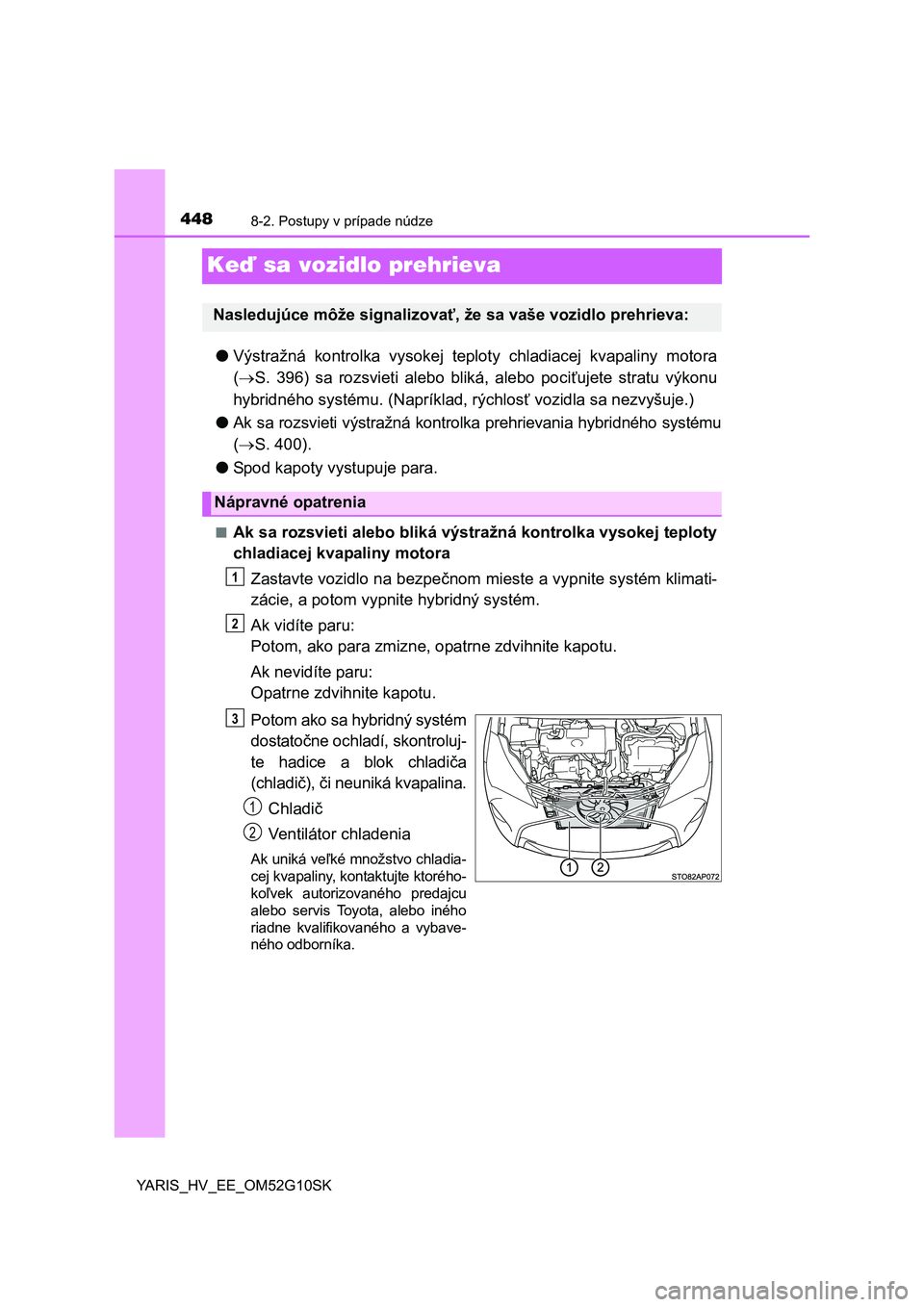

Page 448 of 492

4488-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK
Keď sa vozidlo prehrieva
●Výstražná kontrolka vysokej teploty chladiacej kvapaliny motora
(S. 396) sa rozsvieti alebo bliká, alebo pociťujete stratu výkonu
hybridného systému. (Napríklad, rýchlosť vozidla sa nezvyšuje.)
●Ak sa rozsvieti výstražná kontrolka prehrievania hybridného systému
(S. 400).
●Spod kapoty vystupuje para.
■Ak sa rozsvieti alebo bliká výstražná kontrolka vysokej teploty
chladiacej kvapaliny motora
Zastavte vozidlo na bezpečnom mieste a vypnite systém klimati-
zácie, a potom vypnite hybridný systém.
Ak vidíte paru:
Potom, ako para zmizne, opatrne zdvihnite kapotu.
Ak nevidíte paru:
Opatrne zdvihnite kapotu.
Potom ako sa hybridný systém
dostatočne ochladí, skontroluj-
te hadice a blok chladiča
(chladič), či neuniká kvapalina.
Chladič
Ventilátor chladenia
Ak uniká veľké množstvo chladia-
cej kvapaliny, kontaktujte ktorého-
koľvek autorizovaného predajcu
alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybave-
ného odborníka.
Nasledujúce môže signalizovať, že sa vaše vozidlo prehrieva:
Nápravné opatrenia
1
2
3
1
2
Page 449 of 492

4498-2. Postupy v prípade núdze
8
Keď nastanú problémy

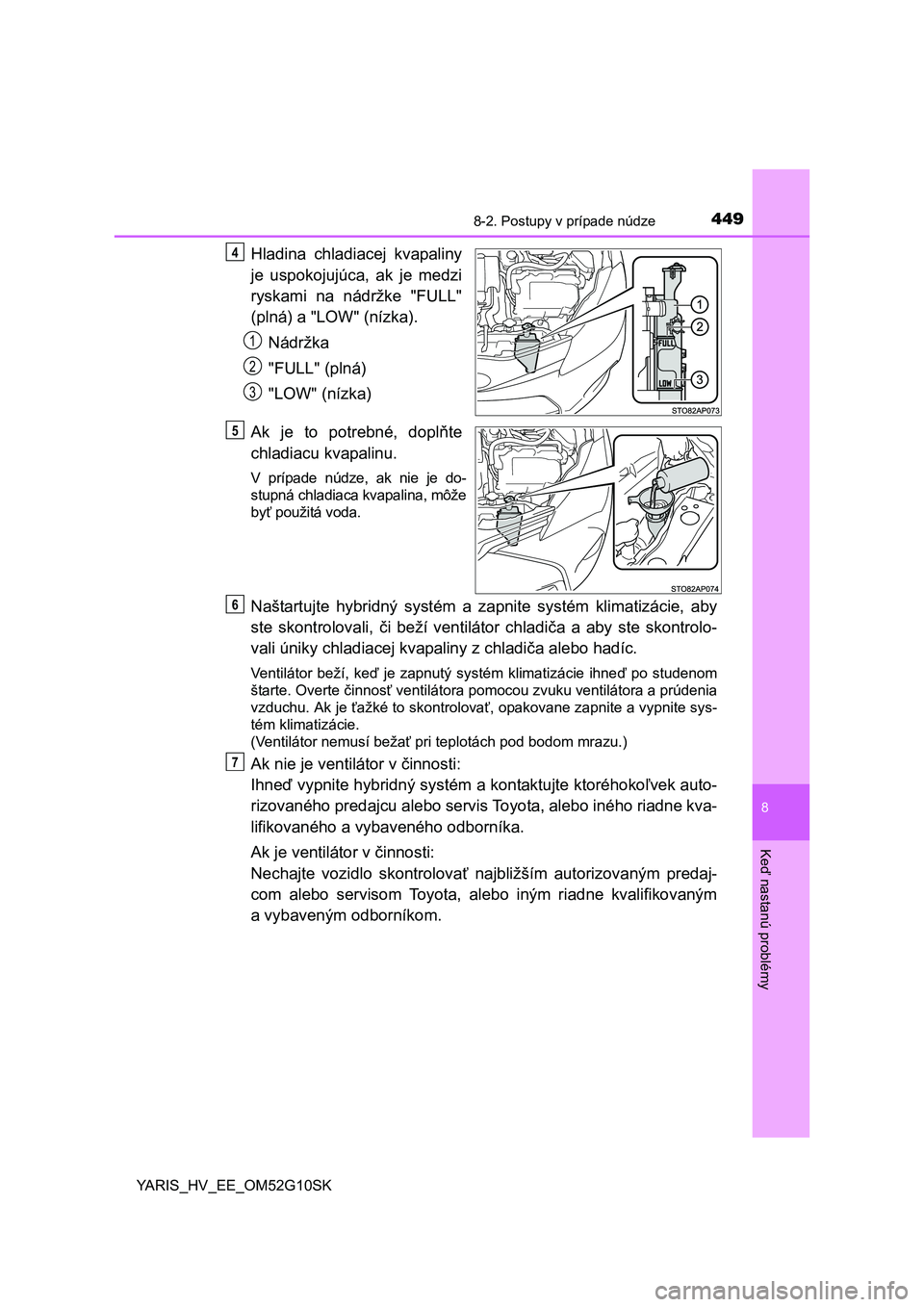

YARIS_HV_EE_OM52G10SK
Hladina chladiacej kvapaliny
je uspokojujúca, ak je medzi
ryskami na nádržke "FULL"
(plná) a "LOW" (nízka).
Nádržka
"FULL" (plná)
"LOW" (nízka)
Ak je to potrebné, doplňte
chladiacu kvapalinu.
V prípade núdze, ak nie je do-
stupná chladiaca kvapalina, môže
byť použitá voda.
Naštartujte hybridný systém a zapnite systém klimatizácie, aby
ste skontrolovali, či beží ventilátor chladiča a aby ste skontrolo-
vali úniky chladiacej kvapaliny z chladiča alebo hadíc.
Ventilátor beží, keď je zapnutý systém klimatizácie ihneď po studenom
štarte. Overte činnosť ventilátora pomocou zvuku ventilátora a prúdenia
vzduchu. Ak je ťažké to skontrolovať, opakovane zapnite a vypnite sys-
tém klimatizácie.
(Ventilátor nemusí bežať pri teplotách pod bodom mrazu.)
Ak nie je ventilátor v činnosti:
Ihneď vypnite hybridný systém a kontaktujte ktoréhokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo iného riadne kva-
lifikovaného a vybaveného odborníka.
Ak je ventilátor v činnosti:
Nechajte vozidlo skontrolovať najbližším autorizovaným predaj-
com alebo servisom Toyota, alebo iným riadne kvalifikovaným
a vybaveným odborníkom.
4
1
2
3
5
6
7
Page 450 of 492

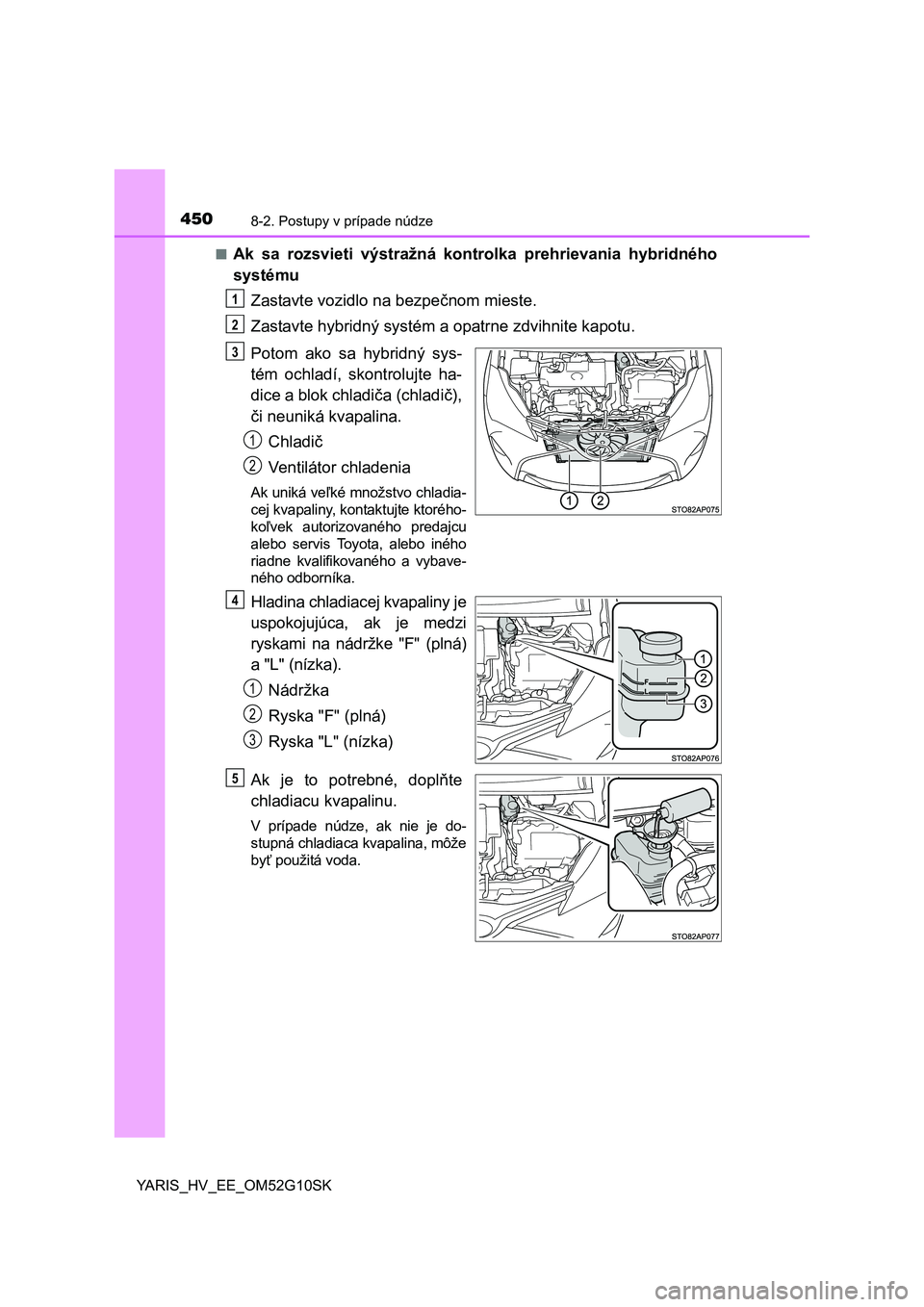

4508-2. Postupy v prípade núdze
YARIS_HV_EE_OM52G10SK■
Ak sa rozsvieti výstražná kontrolka prehrievania hybridného
systému
Zastavte vozidlo na bezpečnom mieste.
Zastavte hybridný systém a opatrne zdvihnite kapotu.
Potom ako sa hybridný sys-
tém ochladí, skontrolujte ha-
dice a blok chladiča (chladič),
či neuniká kvapalina.
Chladič
Ventilátor chladenia
Ak uniká veľké množstvo chladia-
cej kvapaliny, kontaktujte ktorého-
koľvek autorizovaného predajcu
alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybave-
ného odborníka.
Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi
ryskami na nádržke "F" (plná)
a "L" (nízka).
Nádržka
Ryska "F" (plná)
Ryska "L" (nízka)
Ak je to potrebné, doplňte
chladiacu kvapalinu.
V prípade núdze, ak nie je do-
stupná chladiaca kvapalina, môže
byť použitá voda.
1
2
3
1
2
4
1
2
3
5
