3618-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

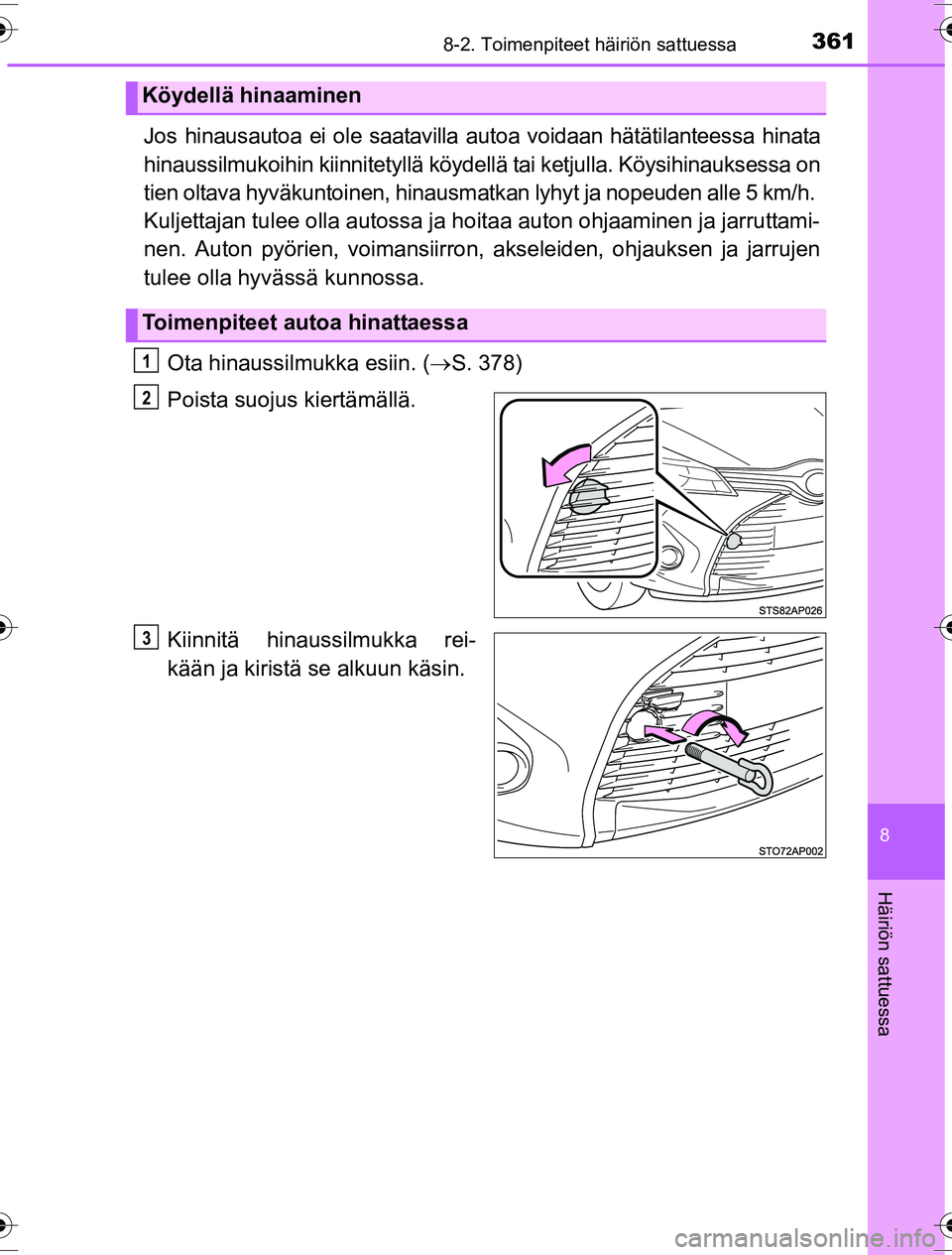

Jos hinausautoa ei ole saatavilla autoa voidaan hätätilanteessa hinata
hinaussilmukoihin kiinnitetyllä köydellä tai ketjulla. Köysihinauksessa on
tien oltava hyväkuntoinen, hinausmatkan lyhyt ja nopeuden alle 5 km/h.
Kuljettajan tulee olla autossa ja ho itaa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron, akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Ota hinaussilmukka esiin. ( S. 378)
Poista suojus kiertämällä.
Kiinnitä hinaussilmukka rei-
kään ja kiristä se alkuun käsin.
Köydellä hinaaminen
Toimenpiteet autoa hinattaessa
1
2
3
OM52G10FI.book Page 361 We dnesday, March 30, 2016 12:01 PM

3628-2. Toimenpiteet häiriön sattuessa
OM52G10FI

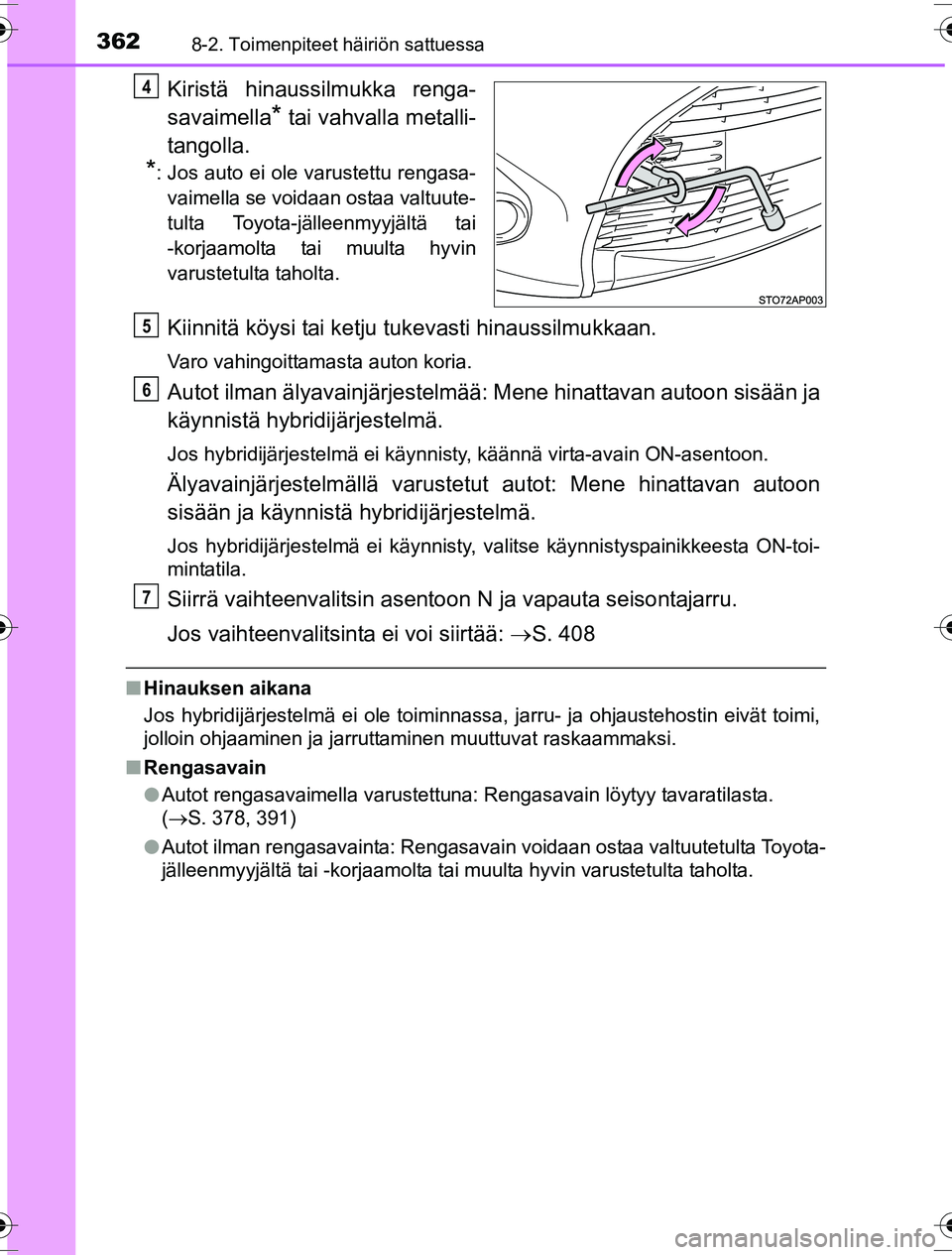

Kiristä hinaussilmukka renga-
savaimella
* tai vahvalla metalli-
tangolla.
*: Jos auto ei ole varustettu rengasa- vaimella se voidaan ostaa valtuute-
tulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muulta hyvin
varustetulta taholta.
Kiinnitä köysi tai ketju tukevasti hinaussilmukkaan.
Varo vahingoittamasta auton koria.
Autot ilman älyavainjärjestelmää: Mene hinattavan autoon sisään ja
käynnistä hybridijärjestelmä.
Jos hybridijärjestelmä ei käynnisty, käännä virta-avain ON-asentoon.
Älyavainjärjestelmällä varustetut autot: Mene hinattavan autoon
sisään ja käynnistä hybridijärjestelmä.
Jos hybridijärjestelmä ei käynnisty, valitse käynnistyspainikkeesta ON-toi-
mintatila.
Siirrä vaihteenvalitsin asentoon N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirtää: S. 408
nHinauksen aikana
Jos hybridijärjestelmä ei ole toiminnassa, jarru- ja ohjaustehostin eivät toimi,
jolloin ohjaaminen ja jarruttaminen muuttuvat raskaammaksi.
n Rengasavain
lAutot rengasavaimella varustettuna: Rengasavain löytyy tavaratilasta.
(S. 378, 391)
l Autot ilman rengasavainta: Rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta taholta.
4
5
6
7
OM52G10FI.book Page 362 We dnesday, March 30, 2016 12:01 PM

3638-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

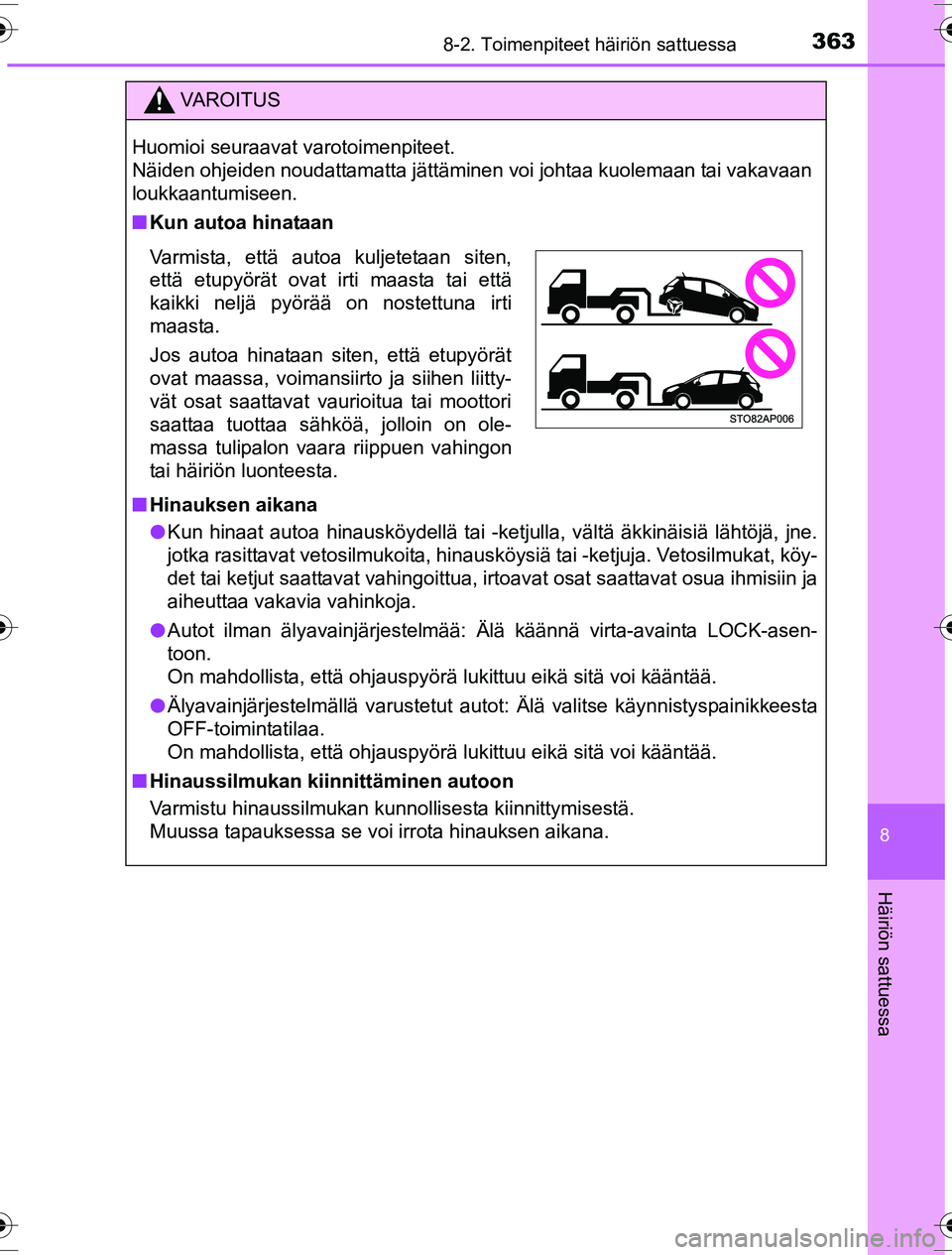

VAROITUS
Huomioi seuraavat varotoimenpiteet.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
nKun autoa hinataan
n Hinauksen aikana
l Kun hinaat autoa hinausköydellä tai -ketjulla, vältä äkkinäisiä lähtöjä, jne.
jotka rasittavat vetosilmukoita, hinausköysiä tai -ketjuja. Vetosilmukat, köy-
det tai ketjut saattavat vahingoittua, irtoavat osat saattavat osua ihmisiin ja
aiheuttaa vakavia vahinkoja.
l Autot ilman älyavainjärjestelmää: Älä käännä \
virta-avainta LOCK-asen-
toon.
On mahdollista, että ohjauspyörä lukittuu eikä sitä voi kääntää.
l Älyavainjärjestelmällä varustetut autot: Älä valitse käynnistyspainikkeesta
OFF-toimintatilaa.
On mahdollista, että ohjauspyörä lukittuu eikä sitä voi kääntää.
n Hinaussilmukan kiinnittäminen autoon
Varmistu hinaussilmukan kunnollisesta kiinnittymisestä.
Muussa tapauksessa se voi irrota hinauksen aikana.
Varmista, että autoa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta.
Jos autoa hinataan siten, että etupyörät
ovat maassa, voimansiirto ja siihen liitty-
vät osat saattavat vaurioitua tai moottori
saattaa tuottaa sähköä, jolloin on ole-
massa tulipalon vaara riippuen vahingon
tai häiriön luonteesta.
OM52G10FI.book Page 363 We dnesday, March 30, 2016 12:01 PM

3648-2. Toimenpiteet häiriön sattuessa
OM52G10FI

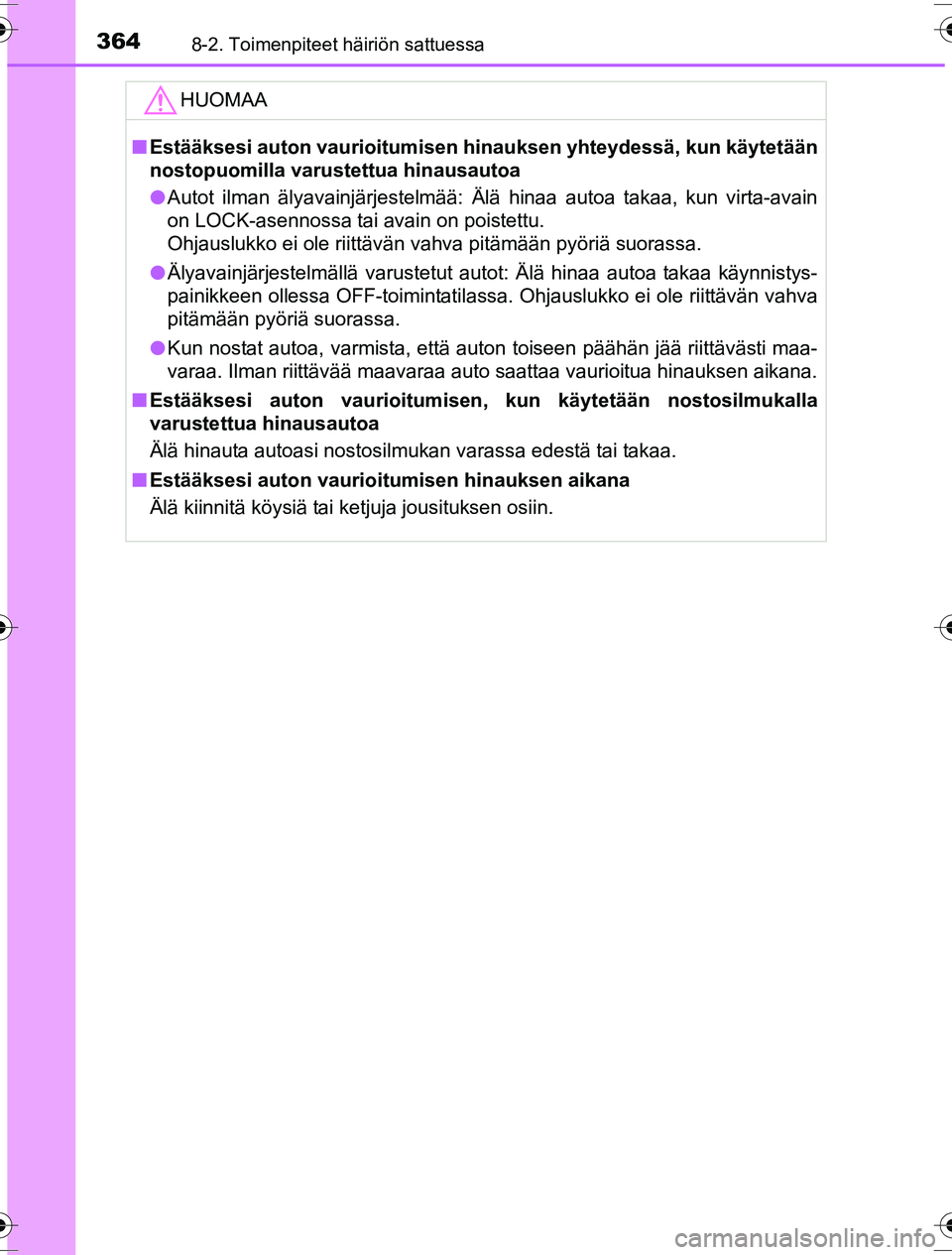

HUOMAA
nEstääksesi auton vaurioitumisen hinauksen yhteydessä, kun käytetään
nostopuomilla varustettua hinausautoa
l Autot ilman älyavainjärjestelmää: Älä hinaa autoa takaa, kun virta-avain
on LOCK-asennossa tai avain on poistettu.
Ohjauslukko ei ole riittävän vahva pitämään pyöriä suorassa.
l Älyavainjärjestelmällä varustetut autot: Älä hinaa autoa takaa käynnistys-
painikkeen ollessa OFF-toimintatilassa. Ohjauslukko ei ole riittävän vahva
pitämään pyöriä suorassa.
l Kun nostat autoa, varmista, että auton toiseen päähän jää riittävästi maa-
varaa. Ilman riittävää maavaraa auto saattaa vaurioitua hinauksen aikana.
n Estääksesi auton vaurioitumisen, kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan varassa edestä tai takaa.
n Estääksesi auton vaurioitumisen hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituksen osiin.
OM52G10FI.book Page 364 We dnesday, March 30, 2016 12:01 PM

3658-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

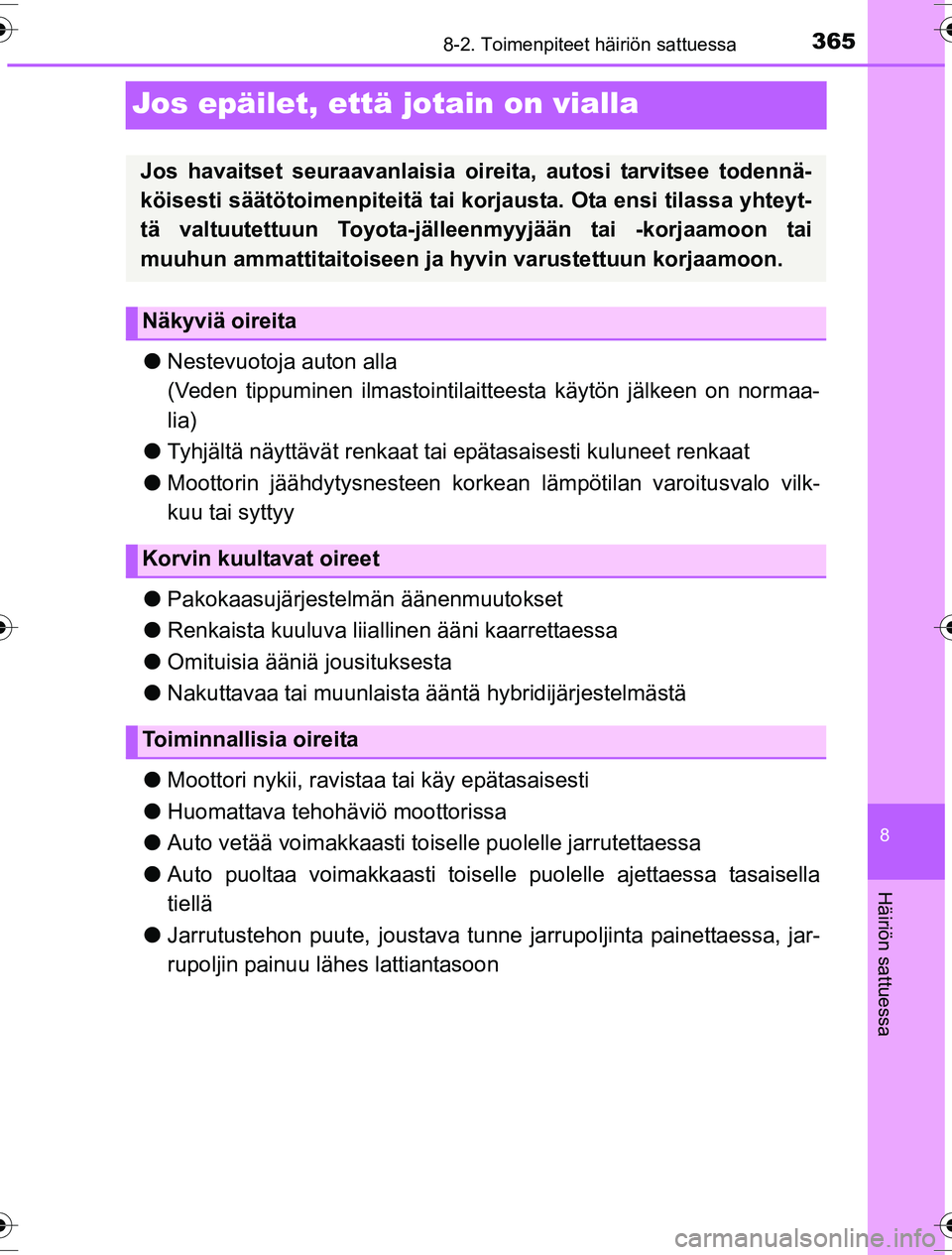

Jos epäilet, että jotain on vialla
lNestevuotoja auton alla
(Veden tippuminen ilmastointilaitteesta käytön jälkeen on normaa-
lia)
l Tyhjältä näyttävät renkaat ta i epätasaisesti kuluneet renkaat
l Moottorin jäähdytysnesteen korkean lämpötilan varoitusvalo vilk-
kuu tai syttyy
l Pakokaasujärjestelmän äänenmuutokset
l Renkaista kuuluva liial linen ääni kaarrettaessa
l Omituisia ääniä jousituksesta
l Nakuttavaa tai muunlaista ääntä hybridijärjestelmästä
l Moottori nykii, ravistaa tai käy epätasaisesti
l Huomattava tehohäviö moottorissa
l Auto vetää voimakkaasti toiselle puolelle jarrutettaessa
l Auto puoltaa voimakkaasti toiselle puolelle ajettaessa tasaisella
tiellä
l Jarrutustehon puute, joustava tunne jarrupo ljinta painettaessa, jar-
rupoljin painuu lähes lattiantasoon
Jos havaitset seuraavanlaisia oireita, autosi tarvitsee todennä-
köisesti säätötoimenpiteitä tai korjausta. Ota ensi tilassa yhteyt-
tä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Näkyviä oireita
Korvin kuultavat oireet
Toiminnallisia oireita
OM52G10FI.book Page 365 Wednesday, March 30, 2016 12:01 PM

3668-2. Toimenpiteet häiriön sattuessa
OM52G10FI

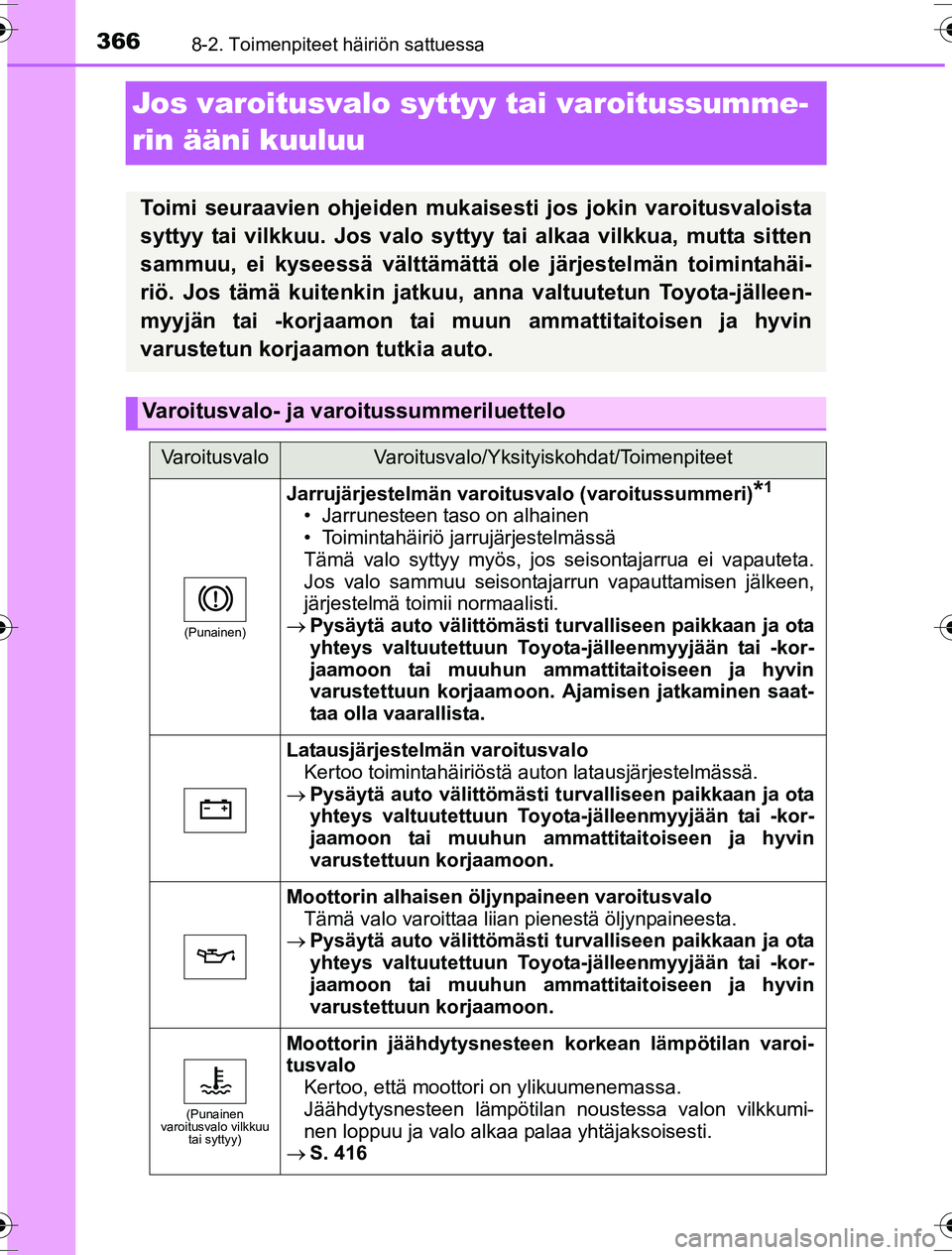

Jos varoitusvalo syttyy tai varoitussumme-
rin ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua, mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäi-
riö. Jos tämä kuitenkin jatkuu, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
(Punainen)
Jarrujärjestelmän varoitusvalo (varoitussummeri)*1
• Jarrunesteen taso on alhainen
• Toimintahäiriö jarrujärjestelmässä
Tämä valo syttyy myös, jos seisontajarrua ei vapauteta.
Jos valo sammuu seisontajarrun vapauttamisen jälkeen,
järjestelmä toimii normaalisti.
 Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Aj amisen jatkaminen saat-
taa olla vaarallista.
Latausjärjestelmän varoitusvalo Kertoo toimintahäiriöstä auton latausjärjestelmässä.
 Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Moottorin alhaisen öljynpaineen varoitusvalo
Tämä valo varoittaa liian pienestä öljynpaineesta.
 Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
(Punainen
varoitusvalo vilkkuu tai syttyy)
Moottorin jäähdytysnesteen korkean lämpötilan varoi-
tusvalo Kertoo, että moottori on ylikuumenemassa.
Jäähdytysnesteen lämpötilan noustessa valon vilkkumi-
nen loppuu ja valo alkaa palaa yhtäjaksoisesti.
 S. 416
OM52G10FI.book Page 366 We dnesday, March 30, 2016 12:01 PM

3678-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

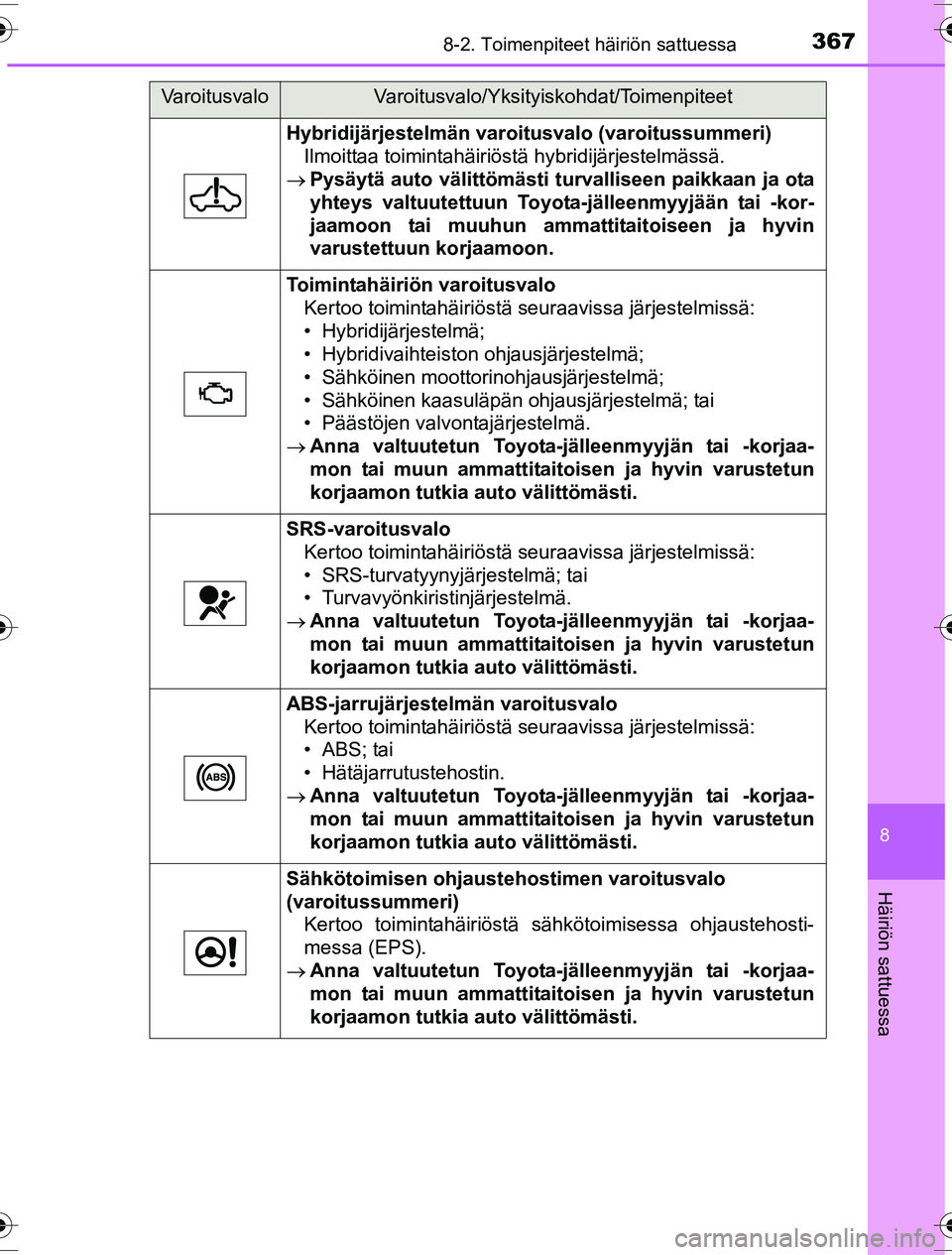

Hybridijärjestelmän varoitusvalo (varoitussummeri)Ilmoittaa toimintahäiriöstä hybridijärjestelmässä.
 Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Toimintahäiriön varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Hybridijärjestelmä;
• Hybridivaihteiston ohjausjärjestelmä;
• Sähköinen moottorinohjausjärjestelmä;
• Sähköinen kaasuläpän ohjausjärjestelmä; tai
• Päästöjen valvontajärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
SRS-varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
ABS-jarrujärjestelmän varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
•ABS; tai
• Hätäjarrutustehostin.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Sähkötoimisen ohjaustehostimen varoitusvalo
(varoitussummeri)
Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS).
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 367 We dnesday, March 30, 2016 12:01 PM

3688-2. Toimenpiteet häiriön sattuessa
OM52G10FI

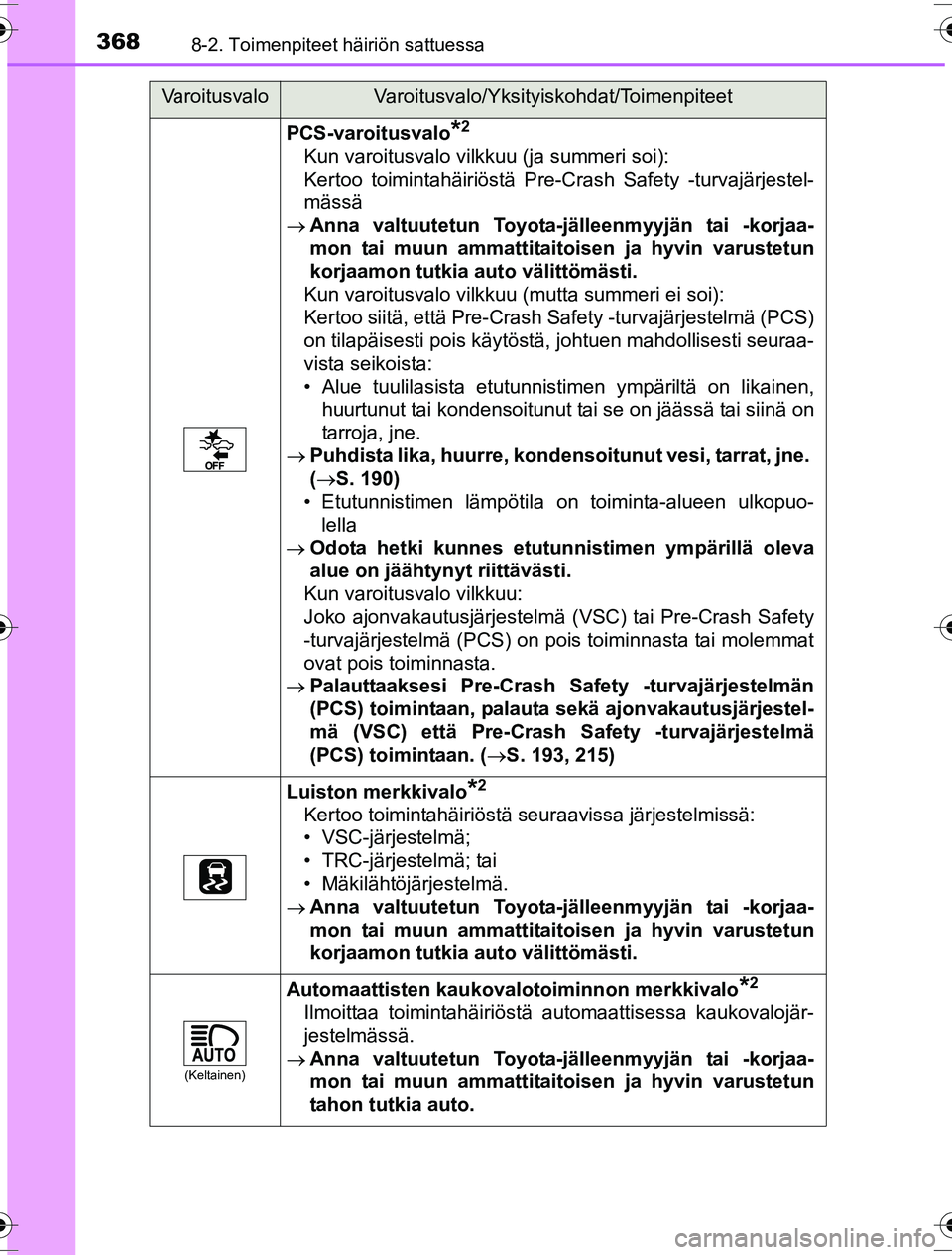

PCS-varoitusvalo*2
Kun varoitusvalo vilkkuu (ja summeri soi):
Kertoo toimintahäiriöstä Pre-Crash Safety -turvajärjestel-
mässä
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Kun varoitusvalo vilkkuu (mutta summeri ei soi):
Kertoo siitä, että Pre-Crash Safety -turvajärjestelmä (PCS)
on tilapäisesti pois käytöstä, johtuen mahdollisesti seuraa-
vista seikoista:
• Alue tuulilasista etutunnistimen ympäriltä on likainen, huurtunut tai kondensoitunut tai se on jäässä tai siinä on
tarroja, jne.
 Puhdista lika, huurre, kondensoitunut vesi, tarrat, jne.
(S. 190)
• Etutunnistimen lämpötila on toiminta-alueen ulkopuo-
lella
 Odota hetki kunnes etutunnistimen ympärillä oleva
alue on jäähtynyt riittävästi.
Kun varoitusvalo vilkkuu:
Joko ajonvakautusjärjestelm ä (VSC) tai Pre-Crash Safety
-turvajärjestelmä (PCS) on pois toiminnasta tai molemmat
ovat pois toiminnasta.
 Palauttaaksesi Pre-Crash Safety -turvajärjestelmän
(PCS) toimintaan, palauta sekä ajonvakautusjärjestel-
mä (VSC) että Pre-Crash Safety -turvajärjestelmä
(PCS) toimintaan. ( S. 193, 215)
Luiston merkkivalo*2
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• VSC-järjestelmä;
• TRC-järjestelmä; tai
• Mäkilähtöjärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Keltainen)
Automaattisten kaukova lotoiminnon merkkivalo*2
Ilmoittaa toimintahäiriöstä automaattisessa kaukovalojär-
jestelmässä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 368 We dnesday, March 30, 2016 12:01 PM

3698-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
(Keltainen)

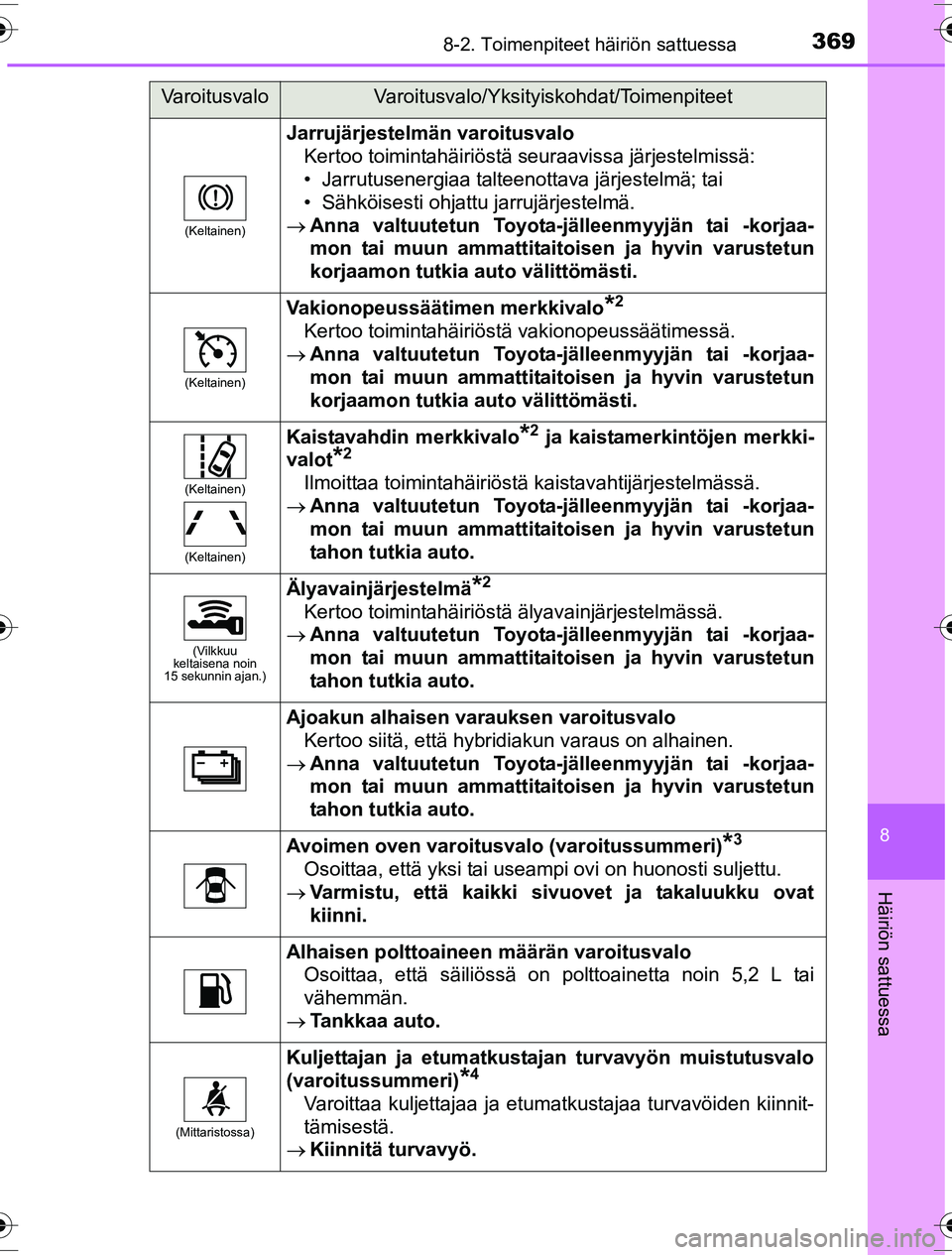

Jarrujärjestelmän varoitusvaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergiaa talteenottava järjestelmä; tai
• Sähköisesti ohjattu jarrujärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Keltainen)
Vakionopeussäätimen merkkivalo*2
Kertoo toimintahäiriöstä vakionopeussäätimessä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Keltainen)
(Keltainen)
Kaistavahdin merkkivalo*2 ja kaistamerkintöjen merkki-
valot
*2
Ilmoittaa toimintahäiriöstä kaistavahtijärjestelmässä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
(Vilkkuu
keltaisena noin
15 sekunnin ajan.)
Älyavainjärjestelmä*2
Kertoo toimintahäiriöstä älyavainjärjestelmässä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
Ajoakun alhaisen varauksen varoitusvalo
Kertoo siitä, että hybridiakun varaus on alhainen.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
Avoimen oven varoitusvalo (varoitussummeri)*3
Osoittaa, että yksi tai useampi ovi on huonosti suljettu.
 Varmistu, että kaikki sivuovet ja takaluukku ovat
kiinni.
Alhaisen polttoaineen määrän varoitusvalo
Osoittaa, että säiliössä on polttoainetta noin 5,2 L tai
vähemmän.
 Tankkaa auto.
(Mittaristossa)
Kuljettajan ja etumatkust ajan turvavyön muistutusvalo
(varoitussummeri)
*4
Varoittaa kuljettajaa ja etumatkustajaa turvavöiden kiinnit-
tämisestä.
 Kiinnitä turvavyö.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 369 We dnesday, March 30, 2016 12:01 PM

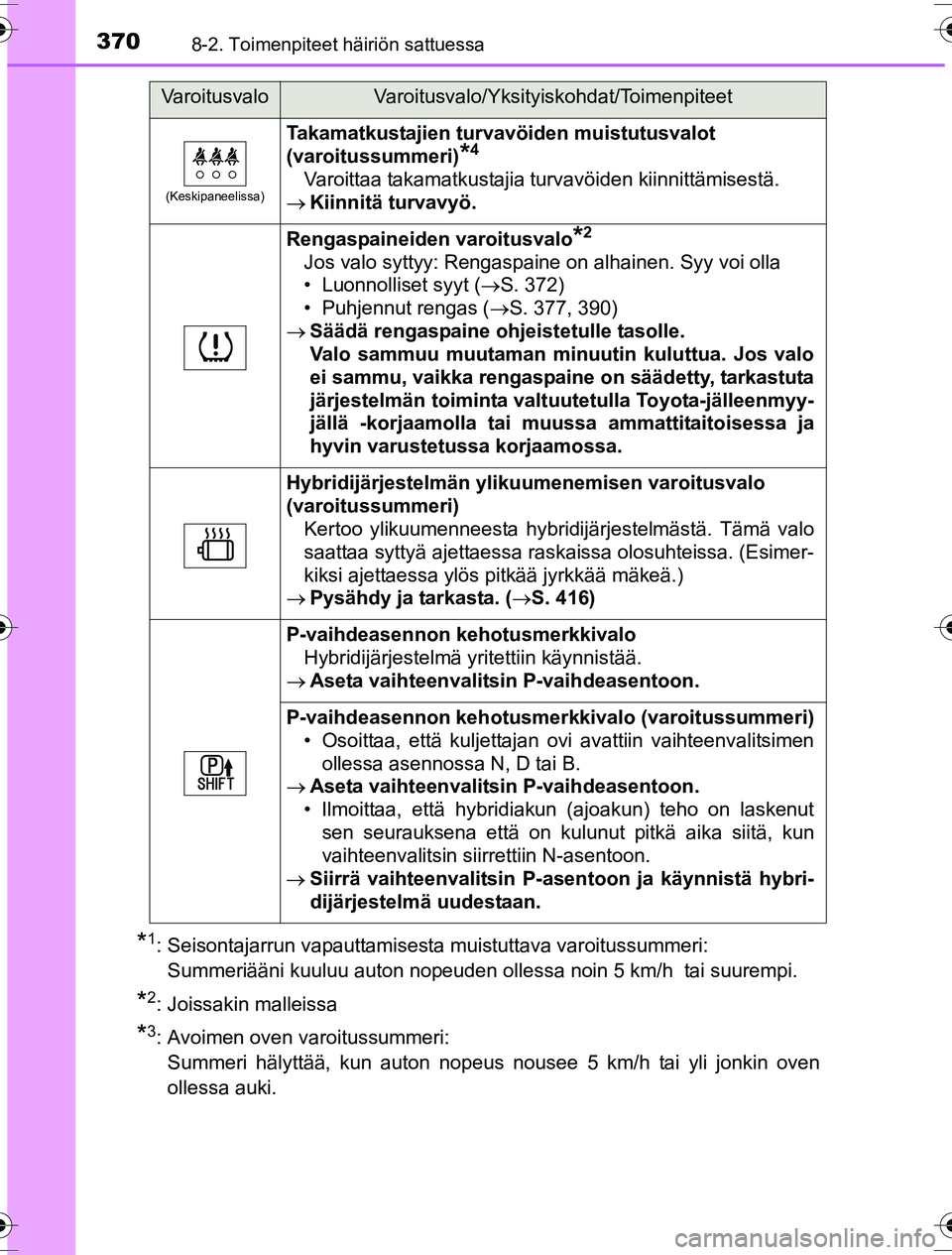

3708-2. Toimenpiteet häiriön sattuessa
OM52G10FI
*1: Seisontajarrun vapauttamisesta muistuttava varoitussummeri: Summeriääni kuuluu auton nopeuden ollessa noin 5 km/h tai suurempi.
*2: Joissakin malleissa
*3: Avoimen oven varoitussummeri: Summeri hälyttää, kun auton nopeus nousee 5 km/h tai yli jonkin oven
ollessa auki.
(Keskipaneelissa)
Takamatkustajien turvavöiden muistutusvalot
(varoitussummeri)
*4
Varoittaa takamatkustajia turvavöiden kiinnittämisestä.
 Kiinnitä turvavyö.
Rengaspaineiden varoitusvalo*2
Jos valo syttyy: Rengaspaine on alhainen. Syy voi olla
• Luonnolliset syyt ( S. 372)
• Puhjennut rengas ( S. 377, 390)
 Säädä rengaspaine ohjeistetulle tasolle.
Valo sammuu muutaman minu utin kuluttua. Jos valo
ei sammu, vaikka rengaspaine on säädetty, tarkastuta
järjestelmän toiminta valtuutetulla Toyota-jälleenmyy-
jällä -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Hybridijärjestelmän ylikuumenemisen varoitusvalo
(varoitussummeri) Kertoo ylikuumenneesta hybridijärjestelmästä. Tämä valo
saattaa syttyä ajettaessa raskaissa olosuhteissa. (Esimer-
kiksi ajettaessa ylös pitkää jyrkkää mäkeä.)
 Pysähdy ja tarkasta. ( S. 416)
P-vaihdeasennon keh otusmerkkivalo
Hybridijärjestelmä yritettiin käynnistää.
 Aseta vaihteenvalitsin P-vaihdeasentoon.
P-vaihdeasennon kehotusmerk kivalo (varoitussummeri)
• Osoittaa, että kuljettajan ovi avattiin vaihteenvalitsimen
ollessa asennossa N, D tai B.
 Aseta vaihteenvalitsin P-vaihdeasentoon.
• Ilmoittaa, että hybridiakun (ajoakun) teho on laskenut
sen seurauksena että on kulunut pitkä aika siitä, kun
vaihteenvalitsin siirrettiin N-asentoon.
 Siirrä vaihteenvalitsin P-asentoon ja käynnistä hybri-
dijärjestelmä uudestaan.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 370 We dnesday, March 30, 2016 12:01 PM
