3918-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
*: Nosturin, nosturin kammen ja rengasavaimen käyttö (joissakin malleissa)(S. 378). Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuute-
tulta Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta
taholta.
Renkaan paikkaussarjan sijainti
Koristekapselin irrotustyökalu
(joissakin malleissa)
Hinaussilmukka
Nosturin kampi
*
Rengasavain*
Renkaan paikkaussarja
1
2
3
4
5
OM52G10FI.book Page 391 We dnesday, March 30, 2016 12:01 PM

3928-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Renkaan paikkaussarjan osat
Suutin
Virtapistoke
LetkuKompressorin katkaisin
Rengaspainemittari
Tarrat1
2
3
4
5
6
OM52G10FI.book Page 392 Wednesday, March 30, 2016 12:01 PM

3938-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

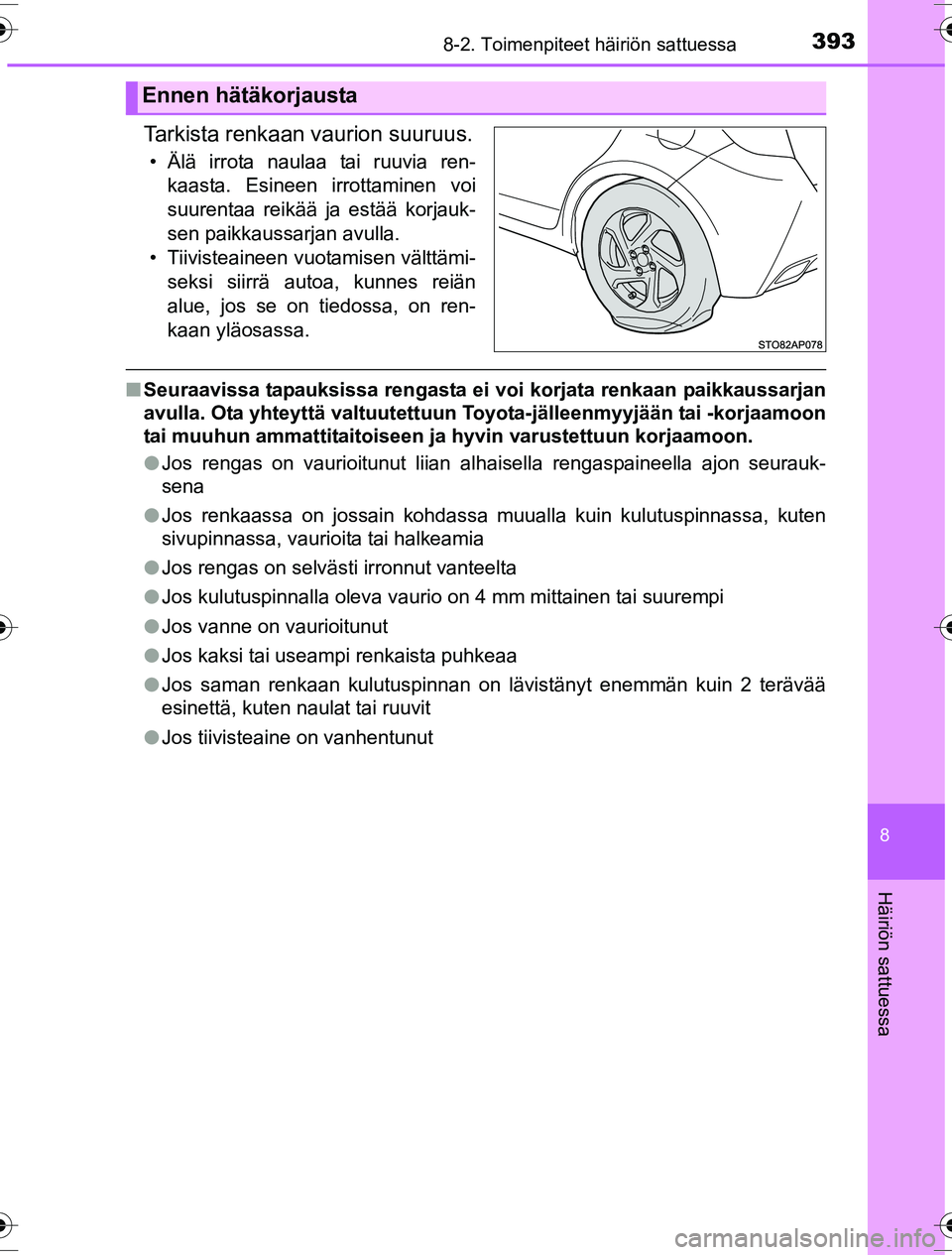

Tarkista renkaan vaurion suuruus.
• Älä irrota naulaa tai ruuvia ren-kaasta. Esineen irrottaminen voi
suurentaa reikää ja estää korjauk-
sen paikkaussarjan avulla.
• Tiivisteaineen vuotamisen välttämi-
seksi siirrä autoa, kunnes reiän
alue, jos se on tiedossa, on ren-
kaan yläosassa.
nSeuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun To yota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Jos saman renkaan kulutuspinnan on lävistänyt enemmän kuin 2 terävää
esinettä, kuten naulat tai ruuvit
l Jos tiivisteaine on vanhentunut
Ennen hätäkorjausta
OM52G10FI.book Page 393 We dnesday, March 30, 2016 12:01 PM

3948-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Lattialevyllä varustetut mallit: Nosta lattialevy ja vedä sitä itseäsi
kohti poistaaksesi sen. ( S. 278)
Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja
esiin.
Ota paikkaussarja pois työkalulaatikosta.
Älä revi tai heitä pussia pois, kun otat pulloa ulos alkuperäisestä pussis-
taan.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Renkaan paikkaussarjan ottaminen esiin
1
2
3
Korjaustoimenpiteet
1
2
OM52G10FI.book Page 394 We dnesday, March 30, 2016 12:01 PM

3958-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Poista korkki pullosta.
Liitä suutin venttiiliin.
Kierrä suuttimen letkun päätä myö-
täpäivään mahdollisimman pitkälle.
Pullon tulee riippua pystysuuntai-
sesti koskettamatta maata. Jos
pullo ei riipu pystysuuntaisesti, siir-
rä autoa niin, että renkaan venttiili
asettuu oikein.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
3
4
5
6
OM52G10FI.book Page 395 Wednesday, March 30, 2016 12:01 PM

3968-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Vedä letku ulos kompressorista.
Kytke virtapistoke sähkön ulos-
ottoon tai savukkeensytytti-
meen. (S. 281, 282)
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
7
8
9
OM52G10FI.book Page 396 Wednesday, March 30, 2016 12:01 PM

3978-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Liitä pullo kompressoriin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Tarkasta ohjeistettu rengas-
paine.
Ohjeistetut rengaspaineet löytyvät
hansikaslokerossa olevassa tar-
rassa. (S. 431)
Käynnistä hybridijärjestelmä.
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM52G10FI.book Page 397 We dnesday, March 30, 2016 12:01 PM

3988-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.Tiivisteainetta virtaa renkaa-
seen, paine nousee ja sitten
laskee asteittain.
Ilmanpainemittari näyttää
todellisen rengaspaineen
arvon noin 1 minuutin kulut-
tua (5 minuutin kuluttua
alhaisissa lämpötiloissa) kat-
kaisimen päälle kytkemises-
tä.
Täytä rengasta, kunnes
ohjeistettu rengaspaine saa-
vutetaan.
• Jos rengaspaine on edelleensuositusta alhaisempi, kun ren-
gasta on täytetty 35 minuuttia
katkaisin päällä, rengas on vau-
rioitunut liikaa, jotta sen voisi
korjata. Kytke kompressorin kat-
kaisin pois päältä ja ota yhteyttä
valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
• Jos rengaspaine ylittää suositellun paineen, säädä rengaspainetta päästämällä hieman ilmaa pois. ( S. 401,431)
14
1
2
3
OM52G10FI.book Page 398 We dnesday, March 30, 2016 12:01 PM

3998-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Kompressorin katkaisimen ollessa asennossa OFF irrota suutin
renkaan venttiilistä ja vedä sitten pistoke irti sähkön ulosotosta tai
savukkeensytyttimestä.
Jonkin verran tiivisteainetta voi vuotaa, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
Irrota letku pullosta ja aseta pul-
lon korkki paikoilleen.
Sijoita pullo alkuperäiseen lauk-
kuun ja sulje se.
Säilytä pulloa ja kompressoria tilapäisesti tavaratilassa.
Jotta tiivisteaine levittyisi tasais esti renkaan sisällä, aja heti täytön
jälkeen 5 km alle 80 km/h nopeudella.
Pysäytä noin 5 km:n ajon jäl-
keen auto turvalliseen paikkaan
kovalle, tasaiselle alustalle ja
kytke kompressori uudelleen.
15
16
17
OM52G10FI.book Page 399 We dnesday, March 30, 2016 12:01 PM

4008-2. Toimenpiteet häiriön sattuessa
OM52G10FI

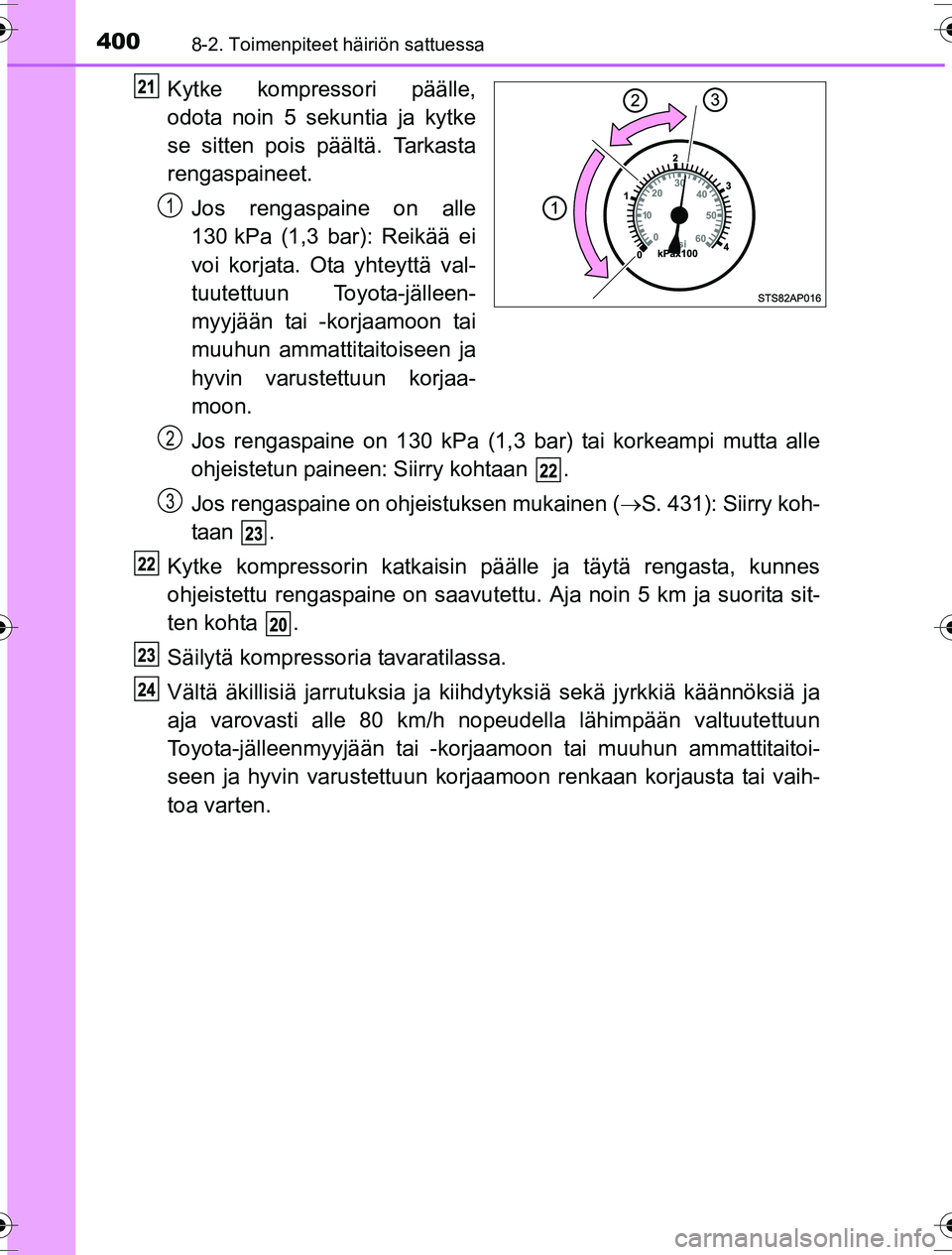

Kytke kompressori päälle,
odota noin 5 sekuntia ja kytke
se sitten pois päältä. Tarkasta
rengaspaineet.Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja
hyvin varustettuun korjaa-
moon.
Jos rengaspaine on 130 kPa (1,3 bar) tai korkeampi mutta alle
ohjeistetun paineen: Siirry kohtaan .
Jos rengaspaine on ohjeistuksen mukainen ( S. 431): Siirry koh-
taan .
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutet tu. Aja noin 5 km ja suorita sit-
ten kohta .
Säilytä kompressoria tavaratilassa.
Vältä äkillisiä jarrutuksia ja kiih dytyksiä sekä jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeudella lähimpään valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon renkaan korjausta tai vaih-
toa varten.
1
2
3
