TOYOTA YARIS HYBRID 2016 Omistajan Käsikirja (in Finnish)

3818-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Autot, joissa on kompakti varapyörä
Lattialevyllä varustetut mallit: Nosta lattialevy ja vedä sitä itseäsi
kohti poistaaksesi sen. ( S. 278)
Poista tavaratilan lattiasuojus.
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.
Täysikokoisella varapyörällä varustetut autot
Nosta lattialevy ja vedä sitä itseäsi kohti poistaaksesi sen.
(  S. 278)
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.

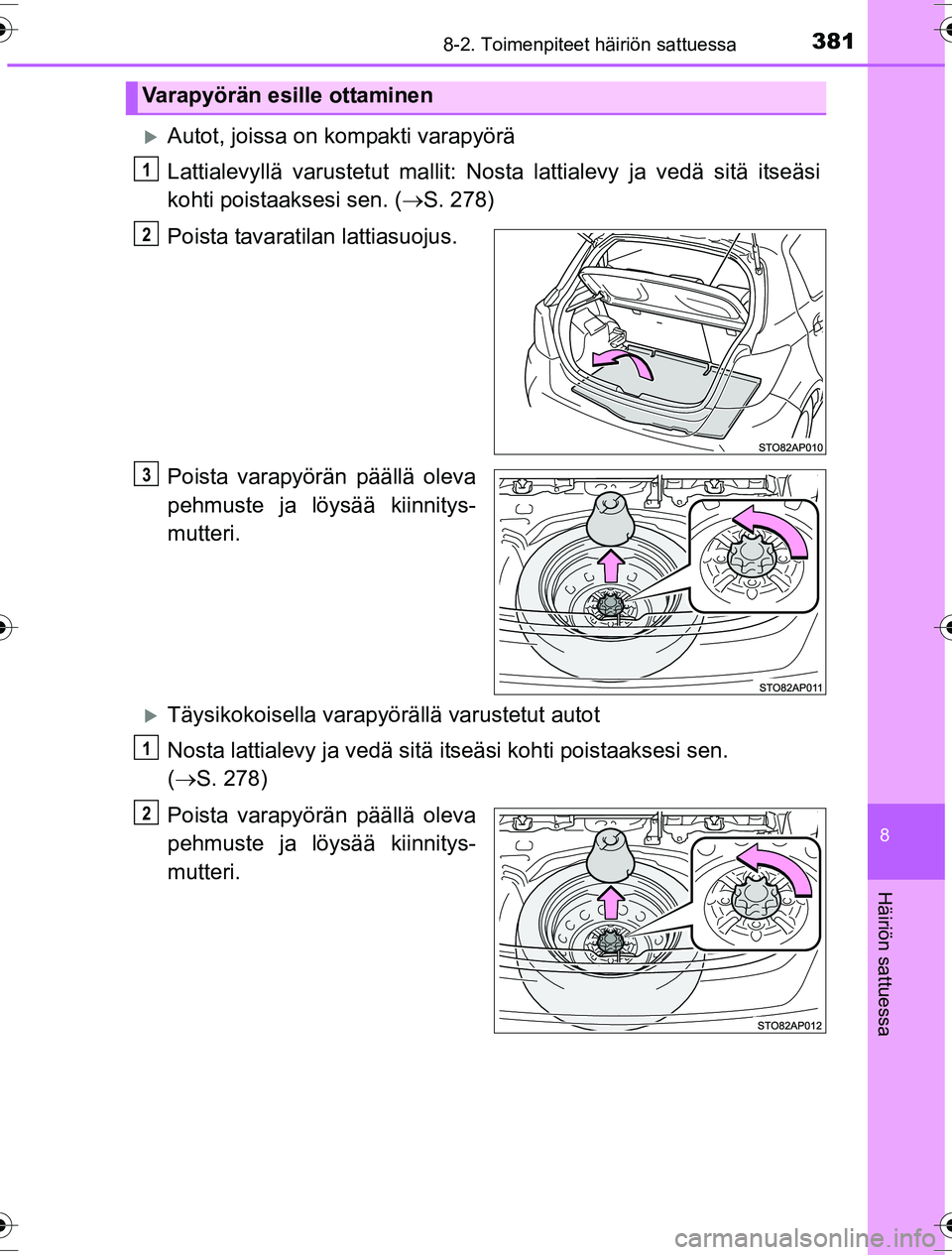

Varapyörän esille ottaminen
1
2
3
1
2
OM52G10FI.book Page 381 We dnesday, March 30, 2016 12:01 PM

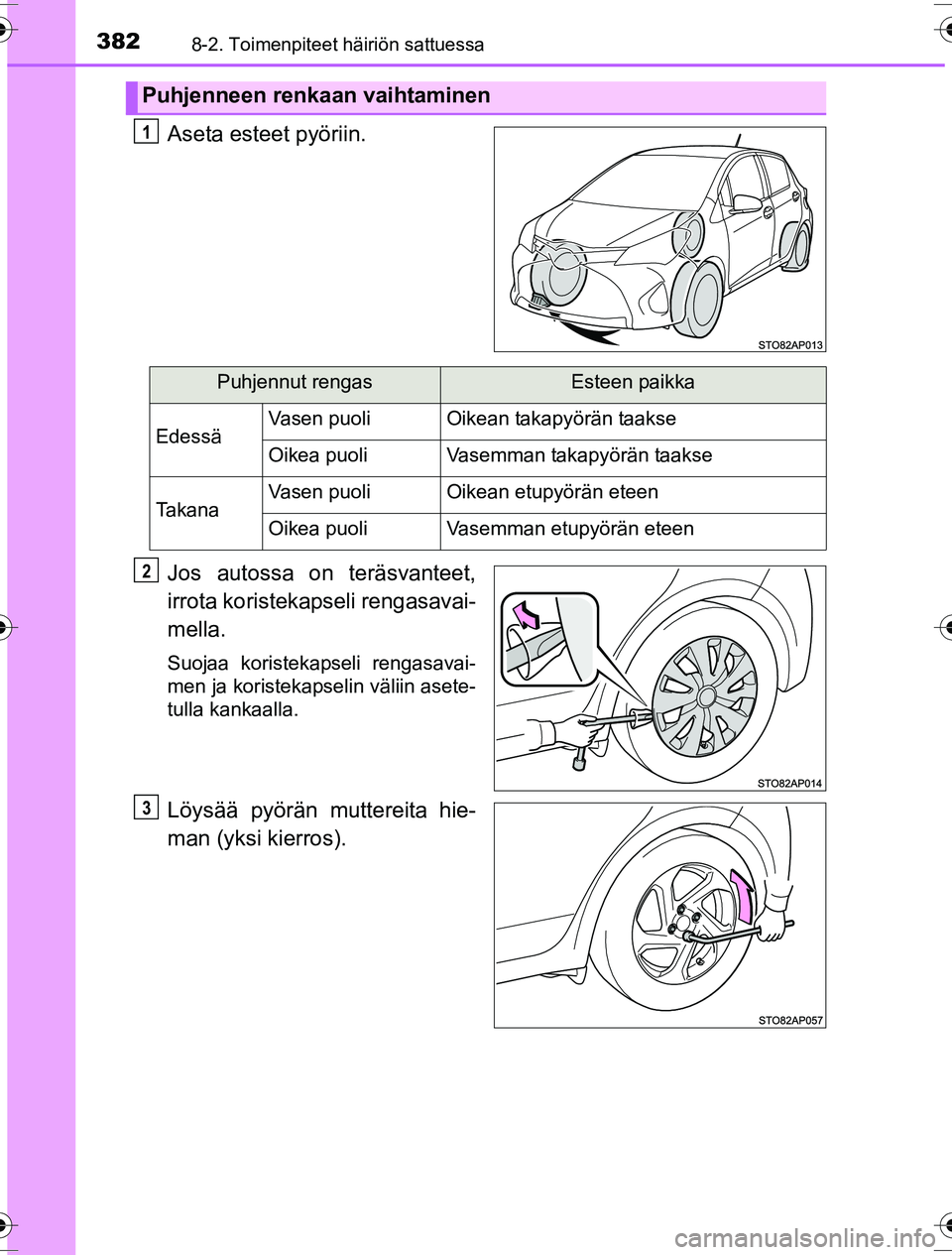

3828-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM52G10FI.book Page 382 Wednesday, March 30, 2016 12:01 PM

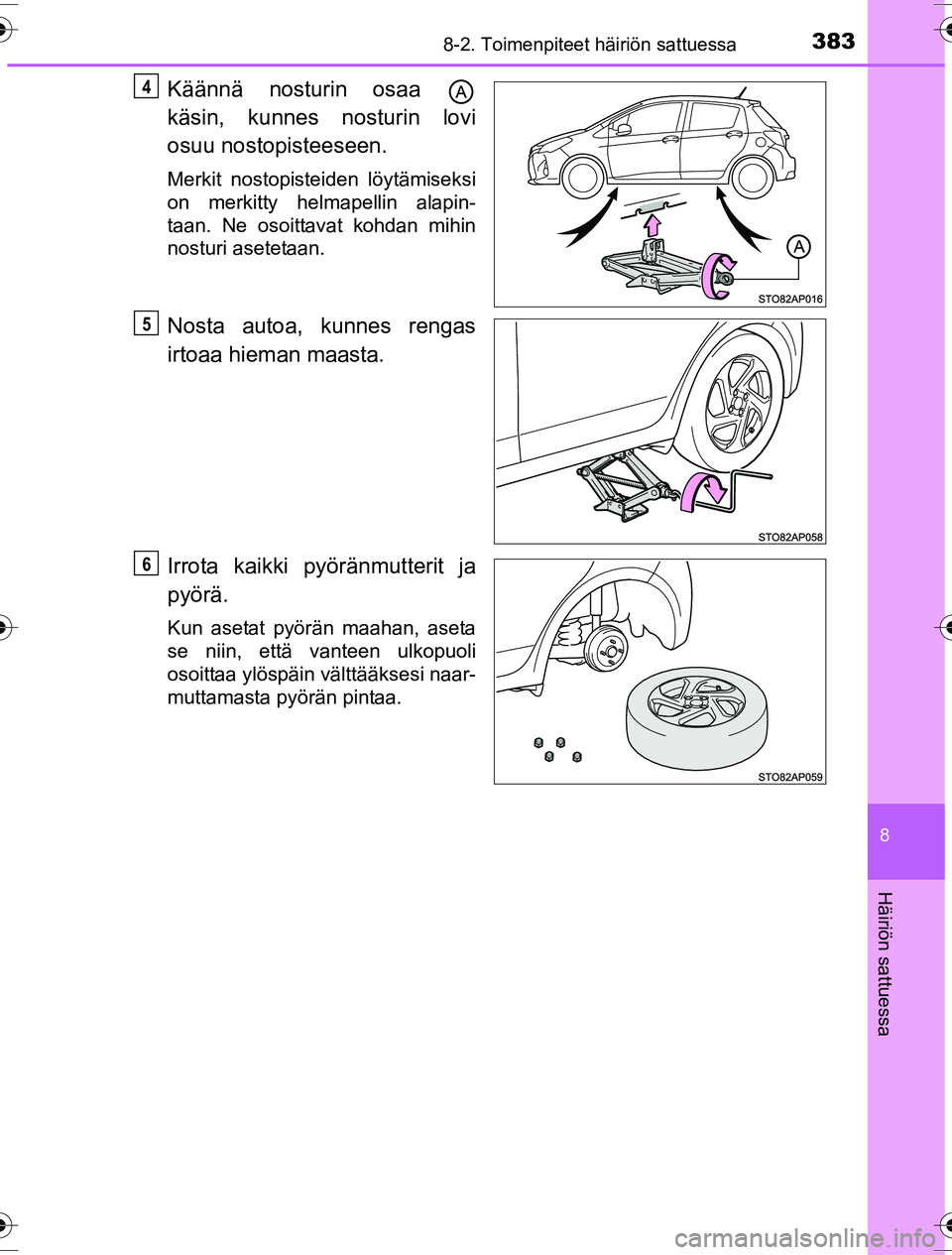

3838-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Käännä nosturin osaa
käsin, kunnes nosturin lovi
osuu nostopisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alapin-
taan. Ne osoittavat kohdan mihin
nosturi asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
OM52G10FI.book Page 383 Wednesday, March 30, 2016 12:01 PM

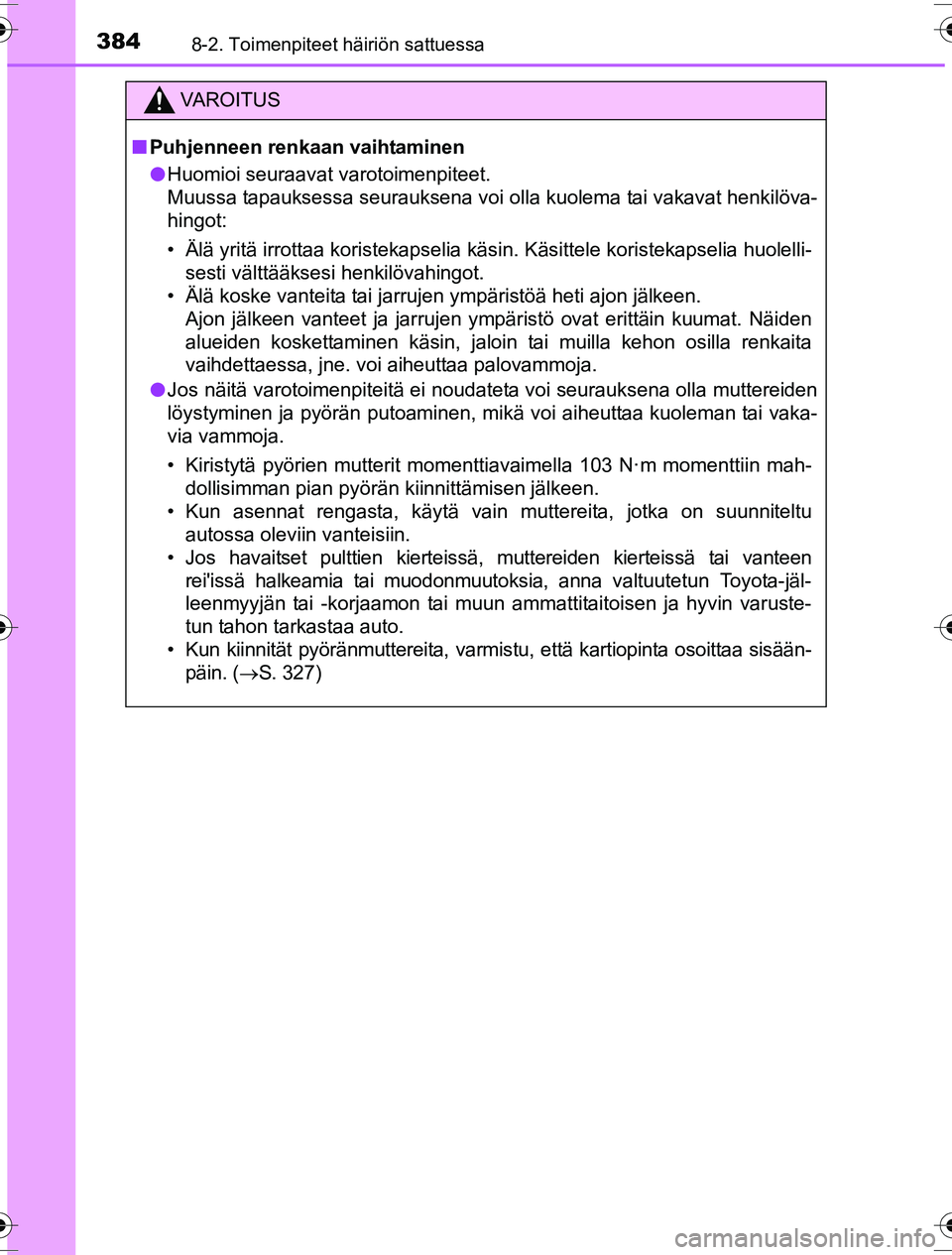

3848-2. Toimenpiteet häiriön sattuessa
OM52G10FI
VAROITUS
nPuhjenneen renkaan vaihtaminen
l Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolelli-
sesti välttääksesi henkilövahingot.
• Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita
vaihdettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N ·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun tahon tarkastaa auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisään- päin. ( S. 327)
OM52G10FI.book Page 384 We dnesday, March 30, 2016 12:01 PM

3858-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.

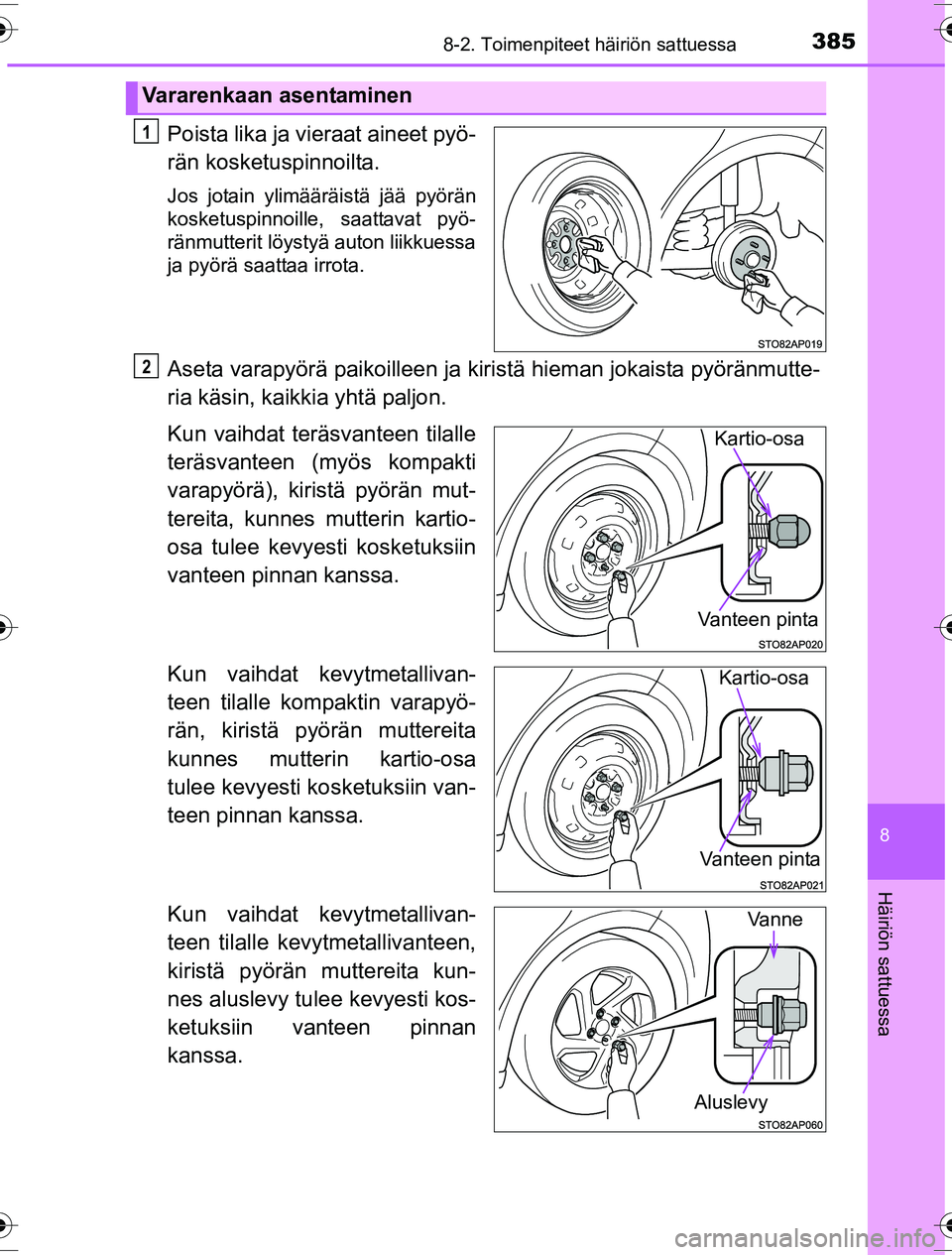

Vararenkaan asentaminen
1
2
Kartio-osa
Vanteen pinta
Kartio-osa
Vanteen pinta
Vanne
Aluslevy
OM52G10FI.book Page 385 Wednesday, March 30, 2016 12:01 PM

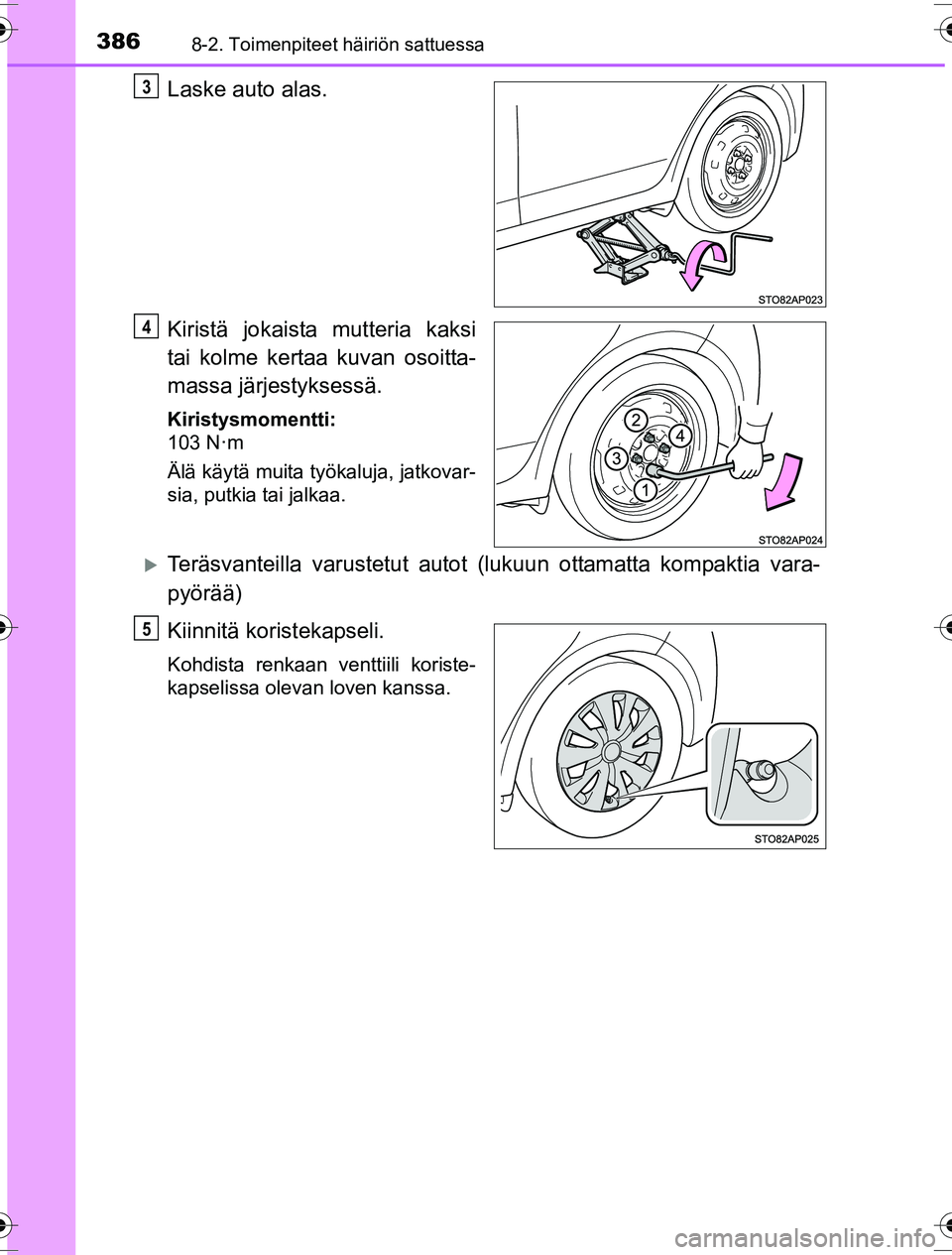

3868-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Älä käytä muita työkaluja, jatkovar-
sia, putkia tai jalkaa.
Teräsvanteilla varustetut autot (lukuun ottamatta kompaktia vara-
pyörää)
Kiinnitä koristekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
3
4
5
OM52G10FI.book Page 386 We dnesday, March 30, 2016 12:01 PM

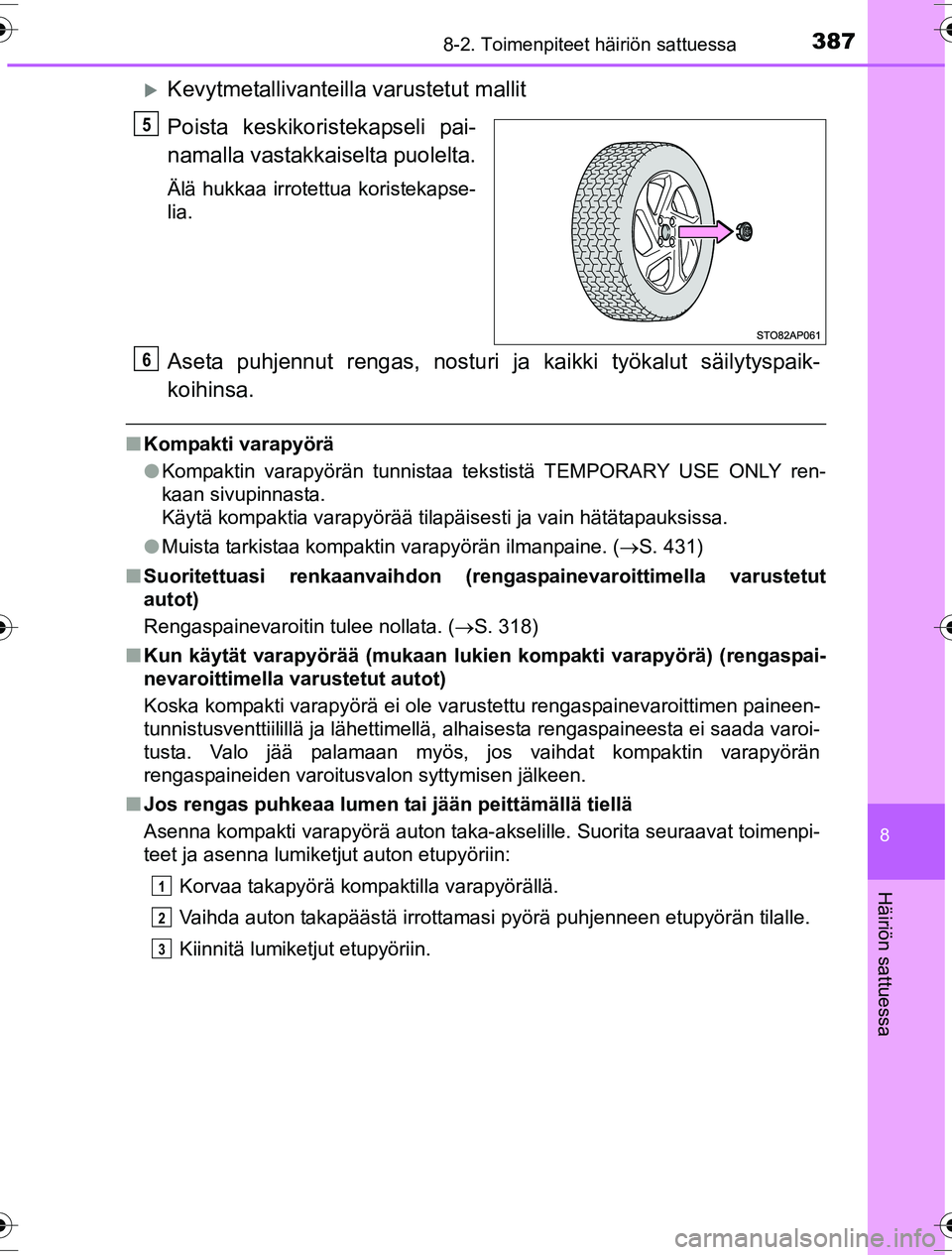

3878-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Kevytmetallivanteilla varustetut mallit
Poista keskikoristekapseli pai-
namalla vastakkaiselta puolelta.
Älä hukkaa irrotettua koristekapse-
lia.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
n Kompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 431)
n Suoritettuasi renkaanvaihdon (ren gaspainevaroittimella varustetut
autot)
Rengaspainevaroitin tulee nollata. ( S. 318)
n Kun käytät varapyörää (mukaan lukien kompakti varapyörä) (rengaspai-
nevaroittimella varustetut autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoi-
tusta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän
rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
5
6
1
2
3
OM52G10FI.book Page 387 We dnesday, March 30, 2016 12:01 PM

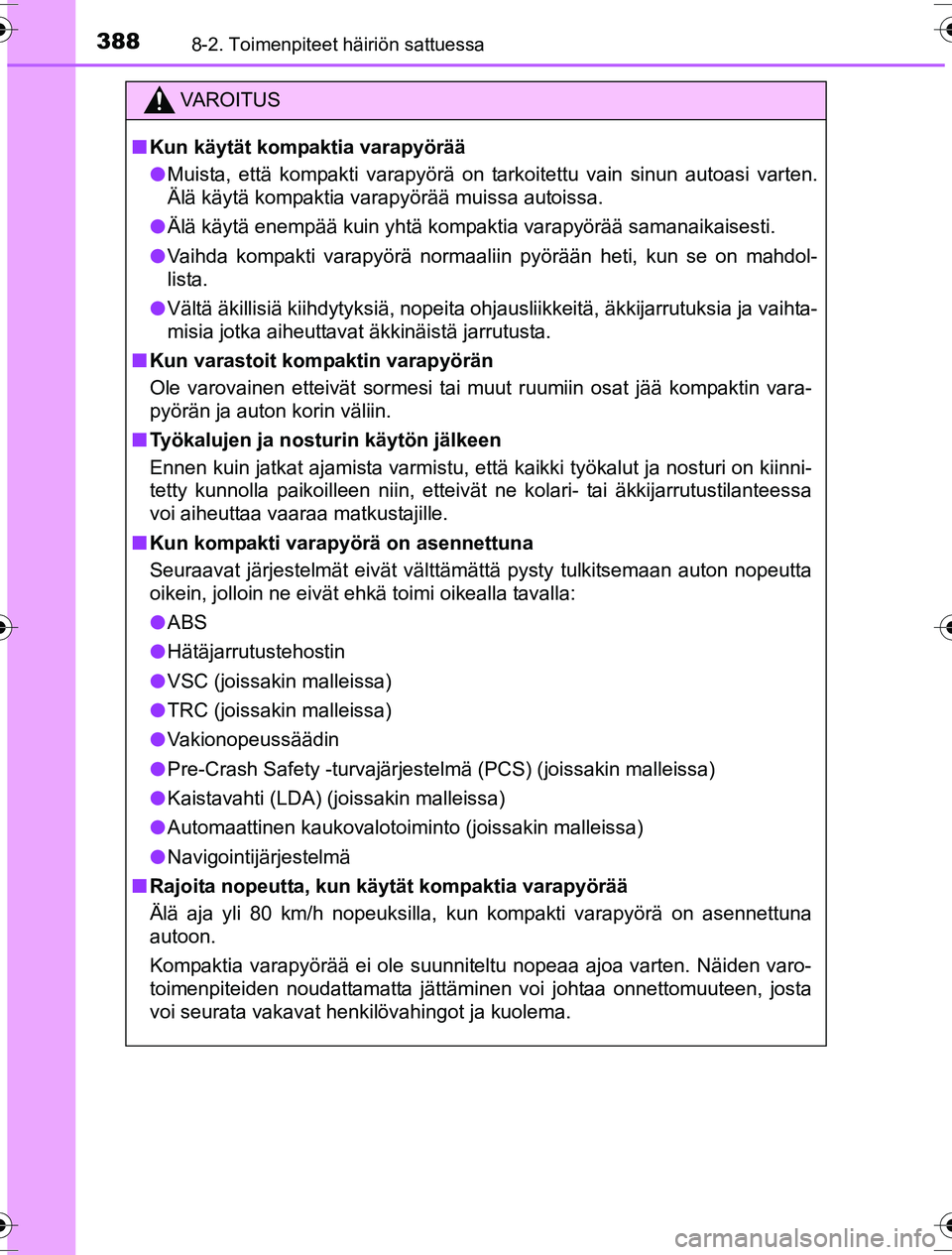

3888-2. Toimenpiteet häiriön sattuessa
OM52G10FI
VAROITUS
nKun käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä äkillisiä kiihdytyksiä, nopeita ohjausliikkeitä, äkkijarrutuksia ja vaihta-
misia jotka aiheuttavat äkkinäistä jarrutusta.
n Kun varastoit kompaktin varapyörän
Ole varovainen etteivät sormesi tai muut ruumiin osat jää kompaktin vara-
pyörän ja auton korin väliin.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
n Kun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
l ABS
l Hätäjarrutustehostin
l VSC (joissakin malleissa)
l TRC (joissakin malleissa)
l Vakionopeussäädin
l Pre-Crash Safety -turvajärjestelmä (PCS) (joissakin malleissa)
l Kaistavahti (LDA) (joissakin malleissa)
l Automaattinen kaukovalotoiminto (joissakin malleissa)
l Navigointijärjestelmä
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
OM52G10FI.book Page 388 We dnesday, March 30, 2016 12:01 PM

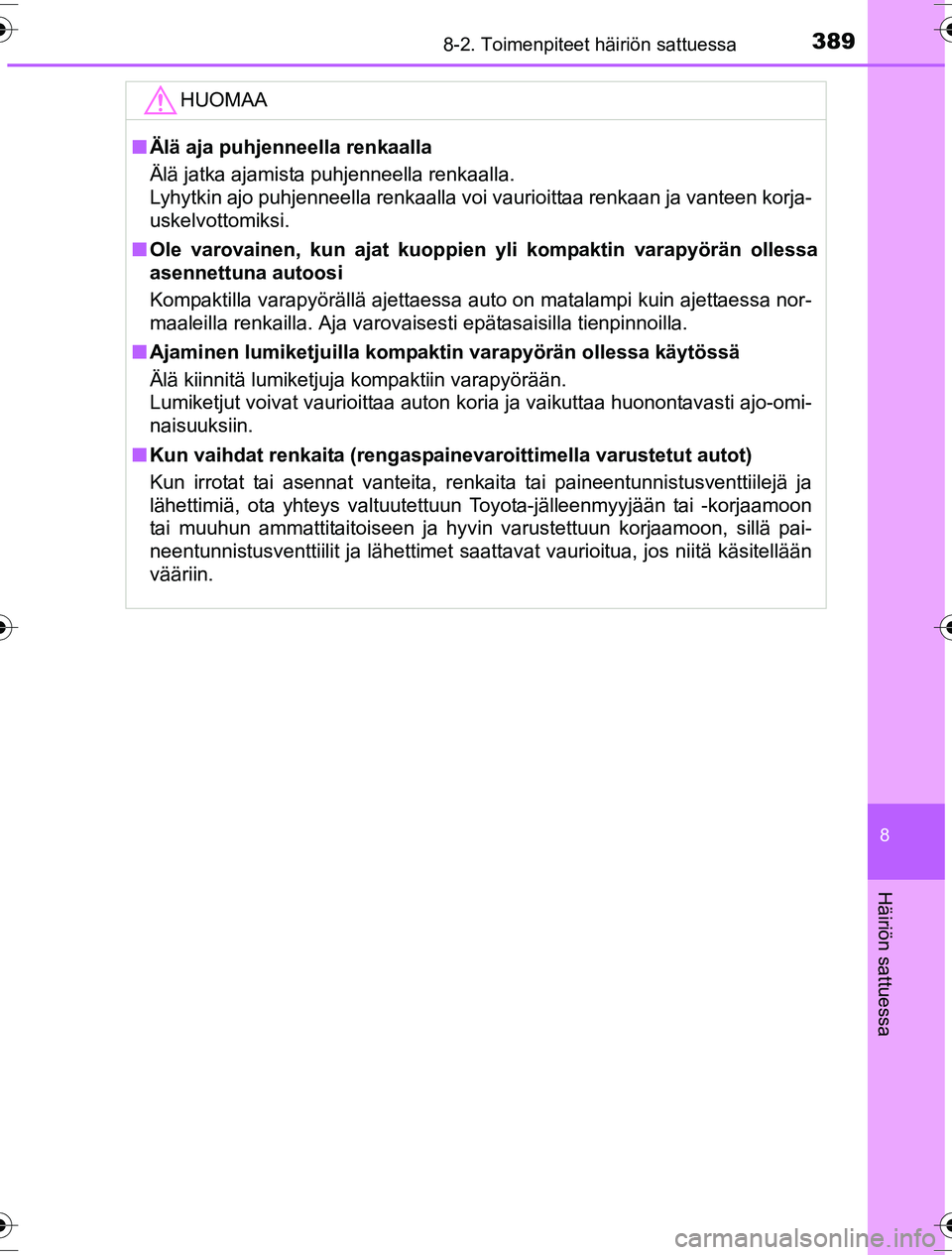

3898-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
HUOMAA
nÄlä aja puhjenneella renkaalla
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi vaurioittaa renkaan ja vanteen korja-
uskelvottomiksi.
n Ole varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään
vääriin.
OM52G10FI.book Page 389 We dnesday, March 30, 2016 12:01 PM

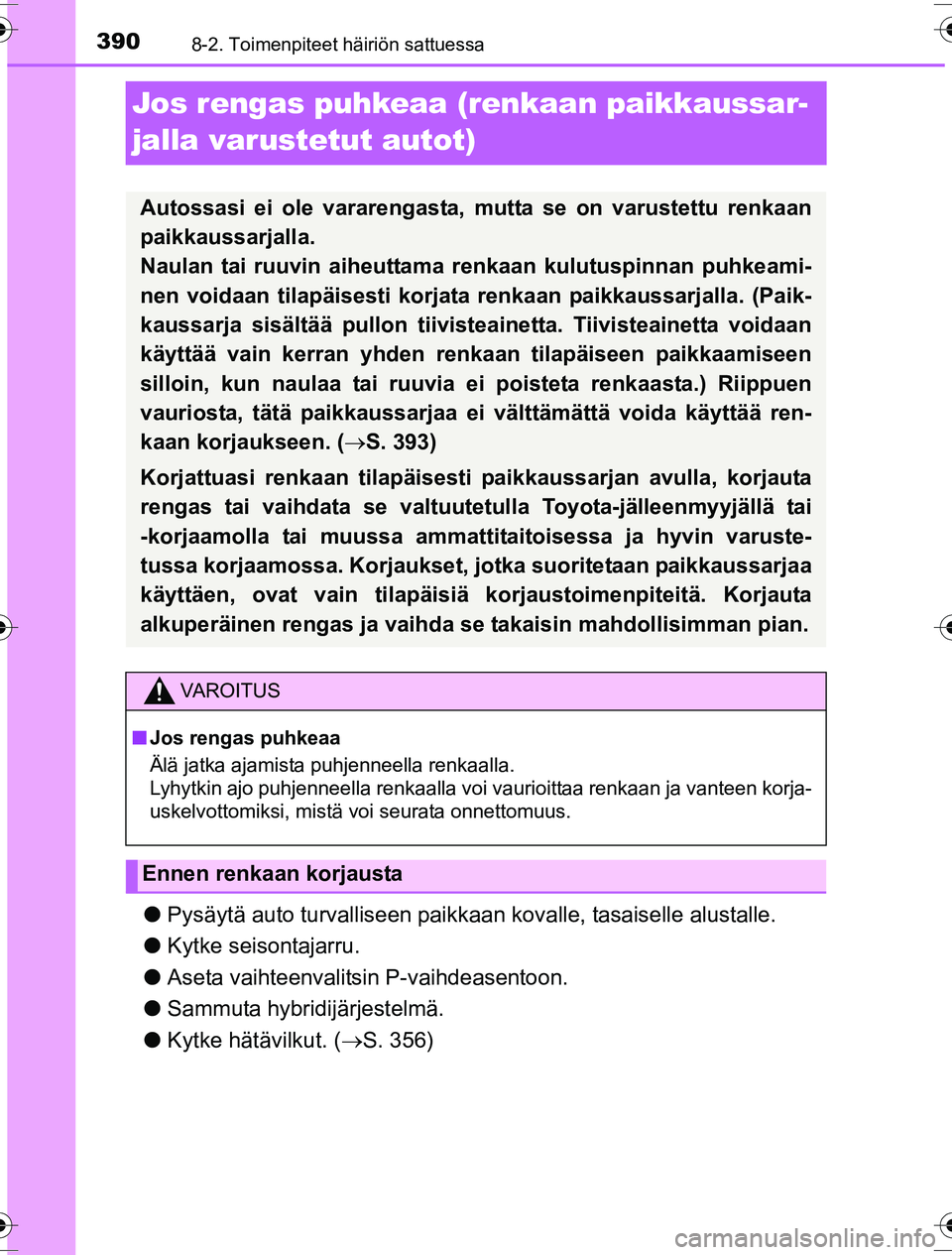

3908-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Jos rengas puhkeaa (renkaan paikkaussar-
jalla varustetut autot)
l Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Aseta vaihteenvalitsin P-vaihdeasentoon.
l Sammuta hybridijärjestelmä.
l Kytke hätävilkut. ( S. 356)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla.
Naulan tai ruuvin aiheuttama renkaan kulutuspinnan puhkeami-
nen voidaan tilapäisesti korjata renkaan paikkaussarjalla. (Paik-
kaussarja sisältää pullon tiivisteainetta. Tiivisteainetta voidaan
käyttää vain kerran yhden renkaan tilapäiseen paikkaamiseen
silloin, kun naulaa tai ruuvia ei poisteta renkaasta.) Riippuen
vauriosta, tätä paikkaussarjaa ei välttämättä voida käyttää ren-
kaan korjaukseen. ( S. 393)
Korjattuasi renkaan tilapäisesti paikkaussarjan avulla, korjauta
rengas tai vaihdata se valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa ammatt itaitoisessa ja hyvin varuste-
tussa korjaamossa. Korjaukset, jo tka suoritetaan paikkaussarjaa
käyttäen, ovat vain tilapäisiä korjaustoimenpiteitä. Korjauta
alkuperäinen rengas ja vaihda se takaisin mahdollisimman pian.
VAROITUS
n Jos rengas puhkeaa
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Ennen renkaan korjausta
