TOYOTA YARIS HYBRID 2017 Manuel du propriétaire (in French)

4518-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

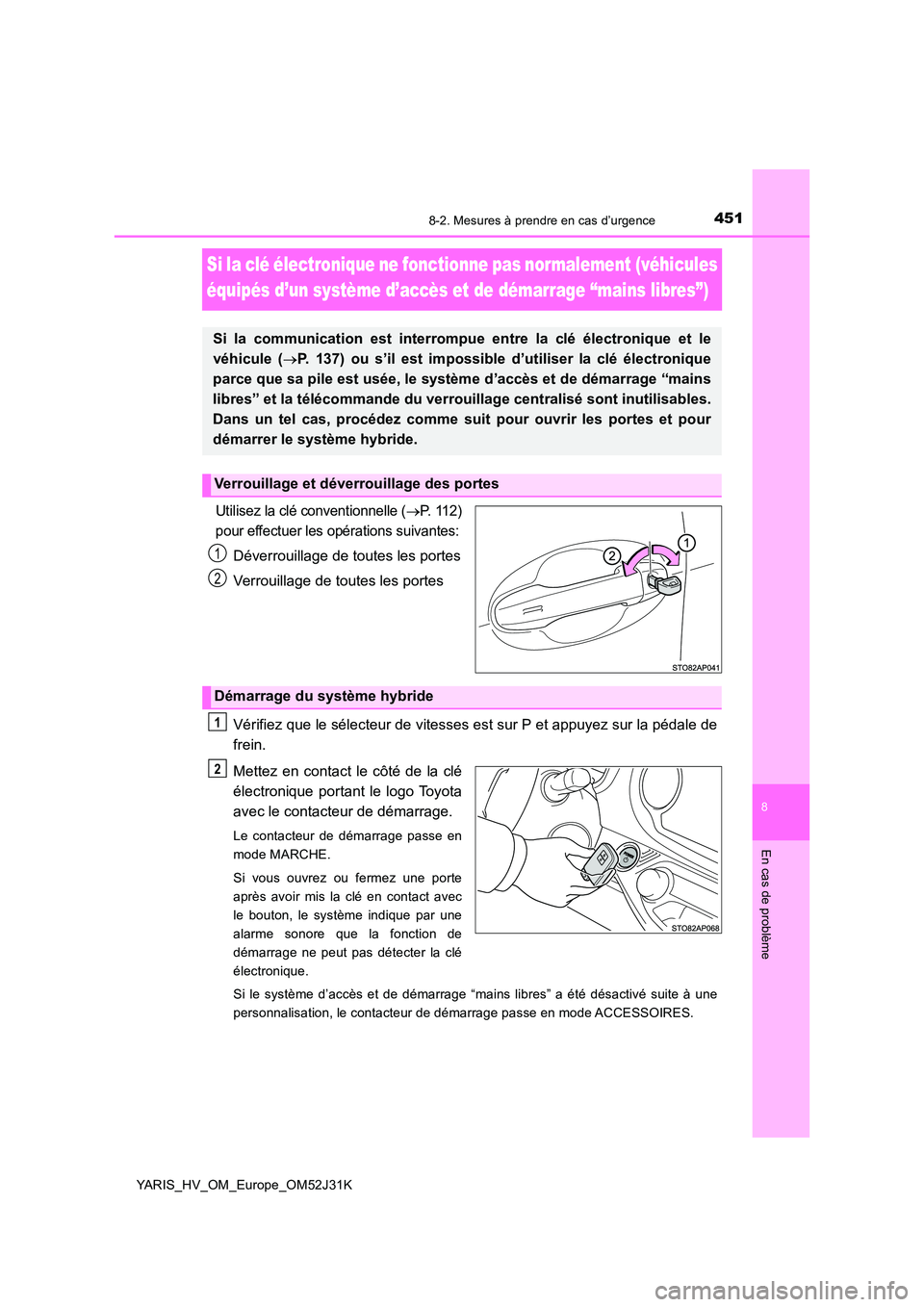

Si la clé électronique ne fonctionne pas normalement (véhicules
équipés d’un système d’accès et de démarrage “mains libres”)
Utilisez la clé conventionnelle (P. 112)
pour effectuer les opérations suivantes:
Déverrouillage de toutes les portes
Verrouillage de toutes les portes
Vérifiez que le sélecteur de vitesses est sur P et appuyez sur la pédale de
frein.
Mettez en contact le côté de la clé
électronique portant le logo Toyota
avec le contacteur de démarrage.
Le contacteur de démarrage passe en
mode MARCHE.
Si vous ouvrez ou fermez une porte
après avoir mis la clé en contact avec
le bouton, le système indique par une
alarme sonore que la fonction de
démarrage ne peut pas détecter la clé
électronique.
Si le système d’accès et de démarrage “mains libres” a été désactivé suite à une
personnalisation, le contacteur de démarrage passe en mode ACCESSOIRES.
Si la communication est interrompue entre la clé électronique et le
véhicule ( P. 137) ou s’il est impossible d’utiliser la clé électronique
parce que sa pile est usée, le syst ème d’accès et de démarrage “mains
libres” et la télécommande du verrouillage centralisé sont inutilisables.
Dans un tel cas, procédez comme suit pour ouvrir les portes et pour
démarrer le système hybride.
Verrouillage et déve rrouillage des portes
1
2
Démarrage du système hybride
1
2

4528-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K
Appuyez franchement sur la pédale de frein et vérifiez que le témoin
(vert) s’allume.
Appuyez sur le contacteur de démarrage.
Au cas où le système hybride persisterait à refuser de démarrer, consultez un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
■ Arrêt du système hybride
Mettez le sélecteur de vitesses sur P et appuyez sur le contacteur de démarrage
comme vous le feriez pour arrêter le système hybride.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu’elle est usée. ( P. 371)
■ Sélection des différents modes du contacteur de démarrage
Relâchez la pédale de frein et appuyez sur le contacteur de démarrage à l’étape
ci-dessus.
Le système hybride ne démarre pas et le mode sélectionné change à chaque appui
sur le bouton. ( P. 183)
■ Si la clé électronique ne fonctionne pas normalement
Vérifiez que le système d’accès et de démarrage “mains libres” n’a pas été désactivé
suite à une personnalisation. S’il est désactivé, activez la fonction.
(Fonctions personnalisables: P. 479)
3
4
3

4538-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

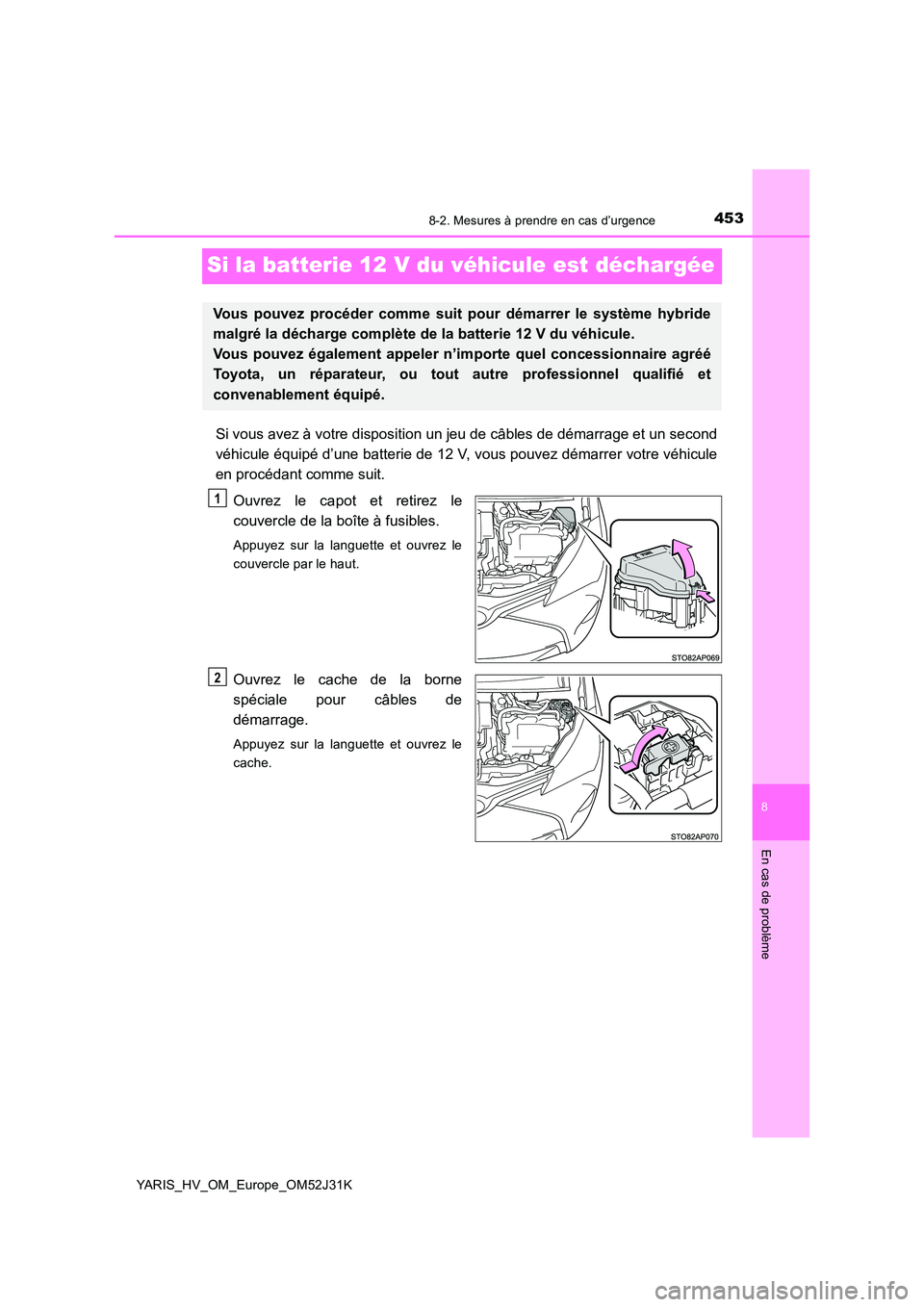

Si la batterie 12 V du véhicule est déchargée
Si vous avez à votre disposition un jeu de câbles de démarrage et un second
véhicule équipé d’une batterie de 12 V, vous pouvez démarrer votre véhicule
en procédant comme suit.
Ouvrez le capot et retirez le
couvercle de la boîte à fusibles.
Appuyez sur la languette et ouvrez le
couvercle par le haut.
Ouvrez le cache de la borne
spéciale pour câbles de
démarrage.
Appuyez sur la languette et ouvrez le
cache.
Vous pouvez procéder comme suit pour démarrer le système hybride
malgré la décharge complète de la batterie 12 V du véhicule.
Vous pouvez également appeler n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
1
2

4548-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

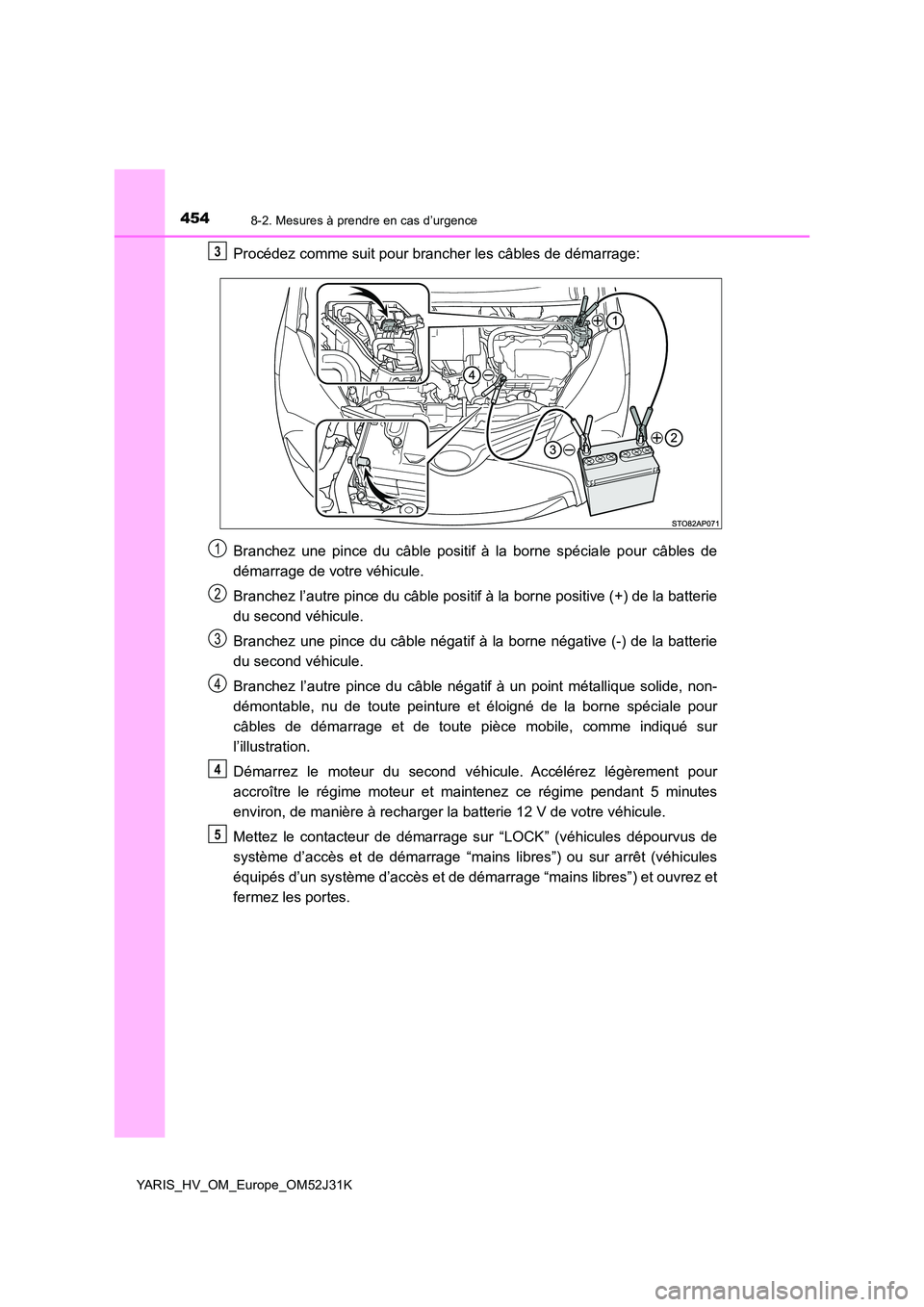

Procédez comme suit pour brancher les câbles de démarrage:
Branchez une pince du câble positif à la borne spéciale pour câbles de
démarrage de votre véhicule.
Branchez l’autre pince du câble positif à la borne positive (+) de la batterie
du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la batterie
du second véhicule.
Branchez l’autre pince du câble négatif à un point métallique solide, non-
démontable, nu de toute peinture et éloigné de la borne spéciale pour
câbles de démarrage et de toute pièce mobile, comme indiqué sur
l’illustration.
Démarrez le moteur du second véhicule. Accélérez légèrement pour
accroître le régime moteur et maintenez ce régime pendant 5 minutes
environ, de manière à recharger la batterie 12 V de votre véhicule.
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”) et ouvrez et
fermez les portes.
3
1
2
3
4
4
5

4558-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

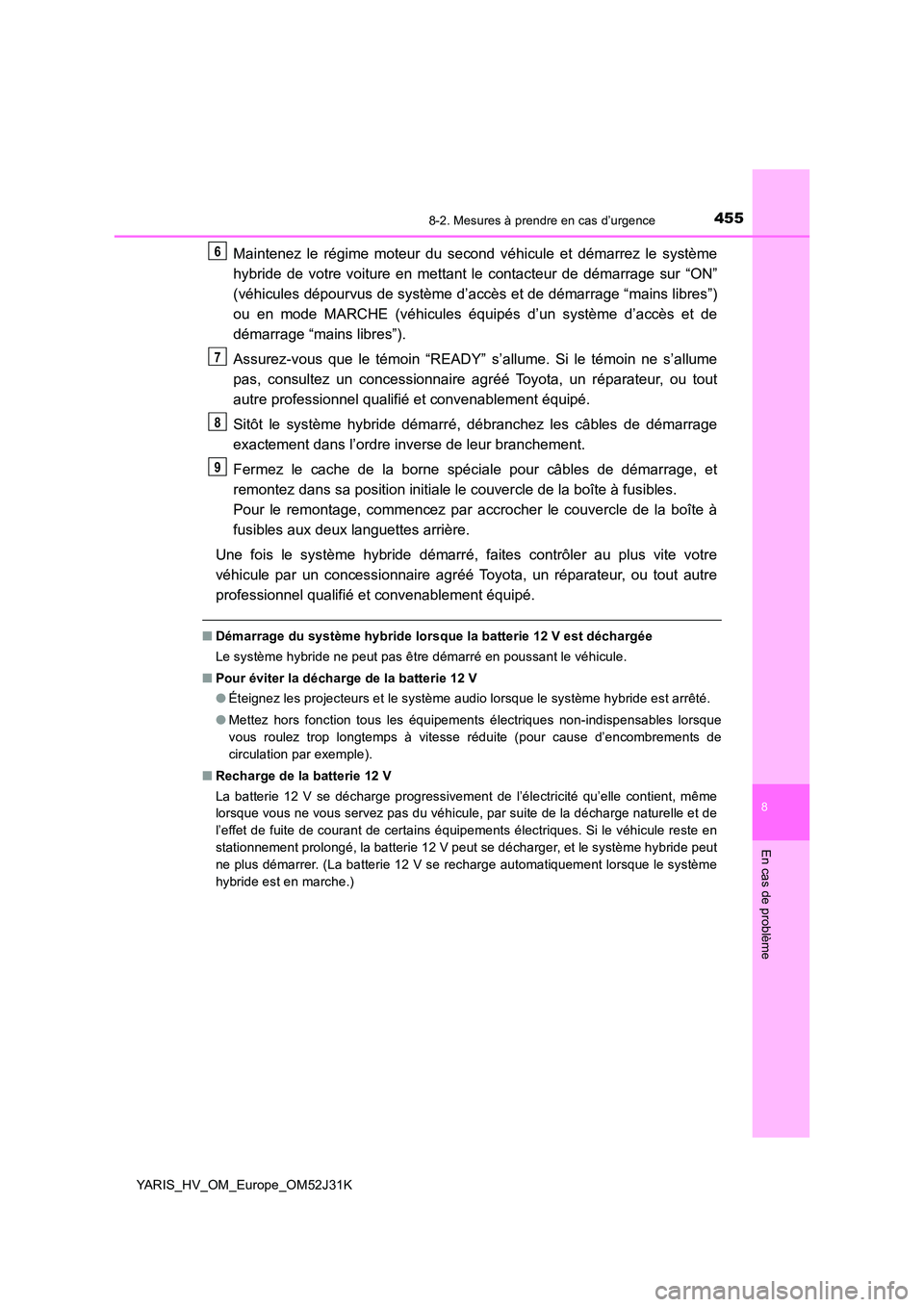

Maintenez le régime moteur du second véhicule et démarrez le système
hybride de votre voiture en mettant le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”)
ou en mode MARCHE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”).
Assurez-vous que le témoin “READY” s’allume. Si le témoin ne s’allume
pas, consultez un concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
Sitôt le système hybride démarré, débranchez les câbles de démarrage
exactement dans l’ordre inverse de leur branchement.
Fermez le cache de la borne spéciale pour câbles de démarrage, et
remontez dans sa position initiale le couvercle de la boîte à fusibles.
Pour le remontage, commencez par accrocher le couvercle de la boîte à
fusibles aux deux languettes arrière.
Une fois le système hybride démarré, faites contrôler au plus vite votre
véhicule par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
■ Démarrage du système hybride lorsque la batterie 12 V est déchargée
Le système hybride ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie 12 V
● Éteignez les projecteurs et le système audio lorsque le système hybride est arrêté.
● Mettez hors fonction tous les équipements électriques non-indispensables lorsque
vous roulez trop longtemps à vitesse réduite (pour cause d’encombrements de
circulation par exemple).
■ Recharge de la batterie 12 V
La batterie 12 V se décharge progressivement de l’électricité qu’elle contient, même
lorsque vous ne vous servez pas du véhicule, par suite de la décharge naturelle et de
l’effet de fuite de courant de certains équipements électriques. Si le véhicule reste en
stationnement prolongé, la batterie 12 V peut se décharger, et le système hybride peut
ne plus démarrer. (La batterie 12 V se recharge automatiquement lorsque le système
hybride est en marche.)
6
7
8
9

4568-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

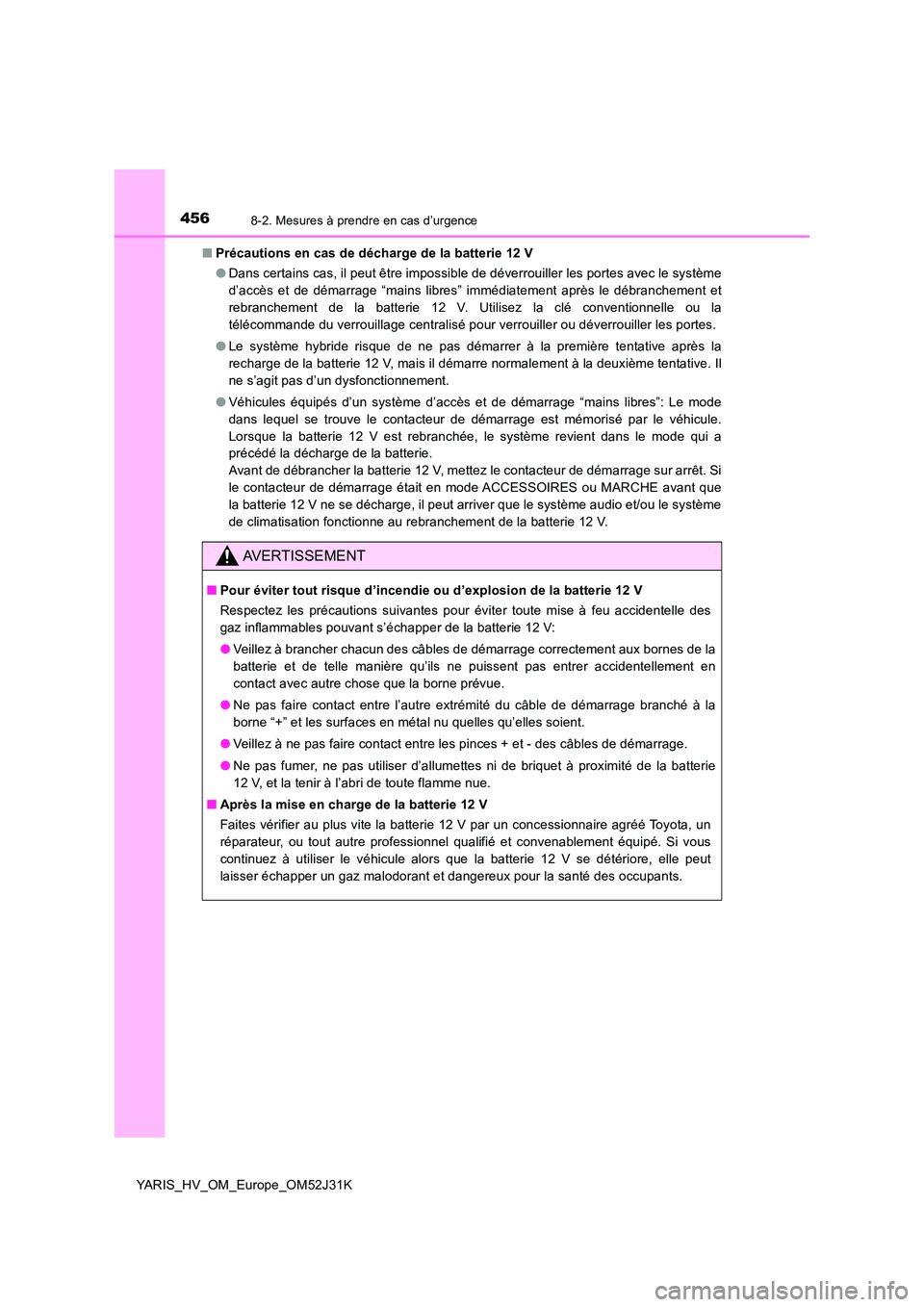

■ Précautions en cas de décharge de la batterie 12 V
● Dans certains cas, il peut être impossible de déverrouiller les portes avec le système
d’accès et de démarrage “mains libres” immédiatement après le débranchement et
rebranchement de la batterie 12 V. Utilisez la clé conventionnelle ou la
télécommande du verrouillage centralisé pour verrouiller ou déverrouiller les portes.
● Le système hybride risque de ne pas démarrer à la première tentative après la
recharge de la batterie 12 V, mais il démarre normalement à la deuxième tentative. Il
ne s’agit pas d’un dysfonctionnement.
● Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Le mode
dans lequel se trouve le contacteur de démarrage est mémorisé par le véhicule.
Lorsque la batterie 12 V est rebranchée, le système revient dans le mode qui a
précédé la décharge de la batterie.
Avant de débrancher la batterie 12 V, mettez le contacteur de démarrage sur arrêt. Si
le contacteur de démarrage était en mode ACCESSOIRES ou MARCHE avant que
la batterie 12 V ne se décharge, il peut arriver que le système audio et/ou le système
de climatisation fonctionne au rebranchement de la batterie 12 V.
AVERTISSEMENT
■ Pour éviter tout risque d’incendie ou d’explosion de la batterie 12 V
Respectez les précautions suivantes pour éviter toute mise à feu accidentelle des
gaz inflammables pouvant s’échapper de la batterie 12 V:
● Veillez à brancher chacun des câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu’ils ne puissent pas entrer accidentellement en
contact avec autre chose que la borne prévue.
● Ne pas faire contact entre l’autre extrémité du câble de démarrage branché à la
borne “+” et les surfaces en métal nu quelles qu’elles soient.
● Veillez à ne pas faire contact entre les pinces + et - des câbles de démarrage.
● Ne pas fumer, ne pas utiliser d’allumettes ni de briquet à proximité de la batterie
12 V, et la tenir à l’abri de toute flamme nue.
■ Après la mise en charge de la batterie 12 V
Faites vérifier au plus vite la batterie 12 V par un concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé. Si vous
continuez à utiliser le véhicule alors que la batterie 12 V se détériore, elle peut
laisser échapper un gaz malodorant et dangereux pour la santé des occupants.

4578-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

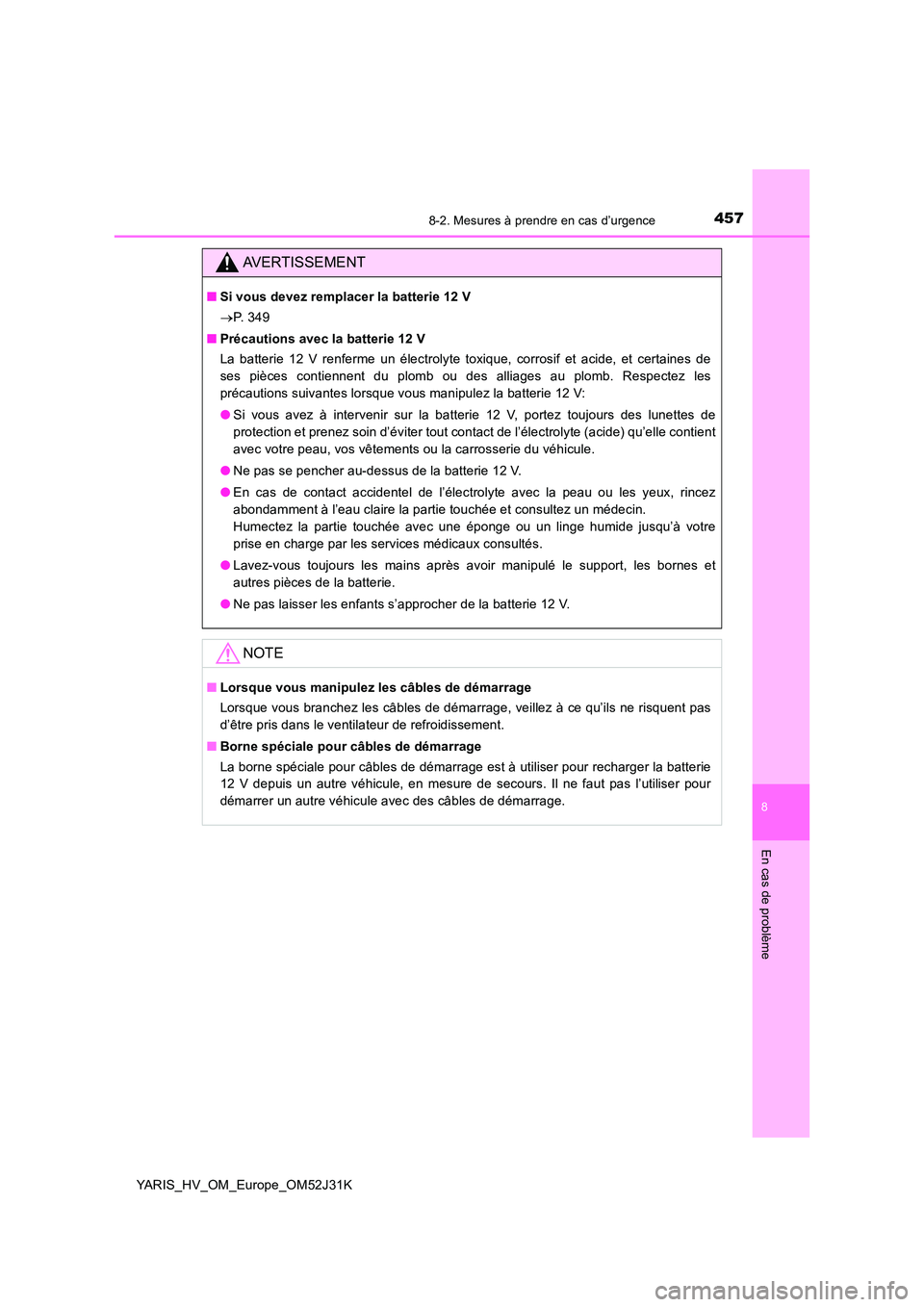

AVERTISSEMENT
■Si vous devez remplacer la batterie 12 V
 P. 3 4 9
■ Précautions avec la batterie 12 V
La batterie 12 V renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie 12 V:
● Si vous avez à intervenir sur la batterie 12 V, portez toujours des lunettes de
protection et prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient
avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne pas se pencher au-dessus de la batterie 12 V.
● En cas de contact accidentel de l’électrolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu’à votre
prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie 12 V.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne risquent pas
d’être pris dans le ventilateur de refroidissement.
■ Borne spéciale pour câbles de démarrage
La borne spéciale pour câbles de démarrage est à utiliser pour recharger la batterie
12 V depuis un autre véhicule, en mesure de secours. Il ne faut pas l’utiliser pour
démarrer un autre véhicule avec des câbles de démarrage.

4588-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

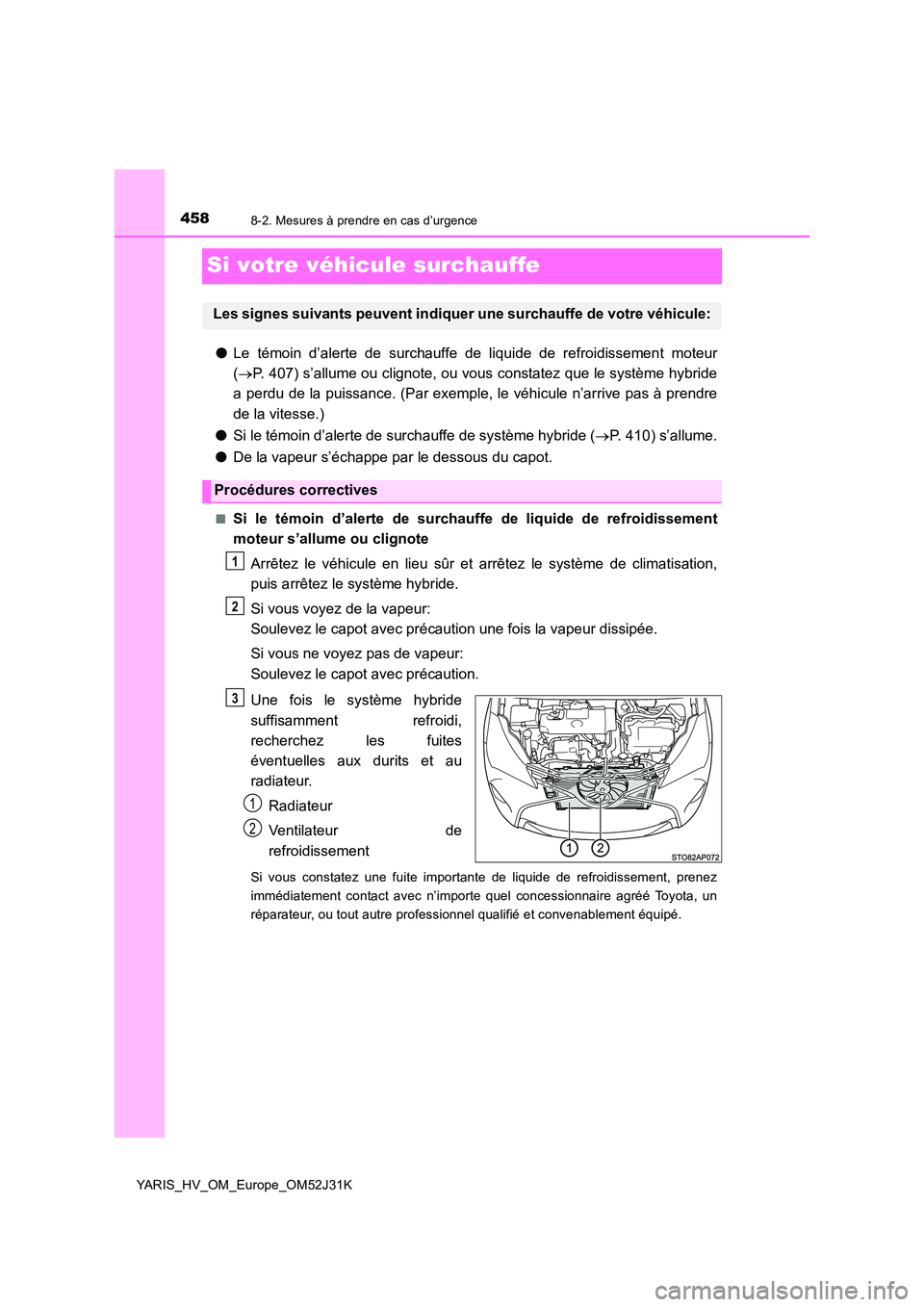

Si votre véhicule surchauffe
●Le témoin d’alerte de surchauffe de liquide de refroidissement moteur
( P. 407) s’allume ou clignote, ou vous constatez que le système hybride
a perdu de la puissance. (Par exemple, le véhicule n’arrive pas à prendre
de la vitesse.)
● Si le témoin d’alerte de surchauffe de système hybride (P. 410) s’allume.
● De la vapeur s’échappe par le dessous du capot.
■Si le témoin d’alerte de surchauffe de liquide de refroidissement
moteur s’allume ou clignote
Arrêtez le véhicule en lieu sûr et arrêtez le système de climatisation,
puis arrêtez le système hybride.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Une fois le système hybride
suffisamment refroidi,
recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Les signes suivants peuvent indiquer une surchauffe de votre véhicule:
Procédures correctives
1
2
3
1
2

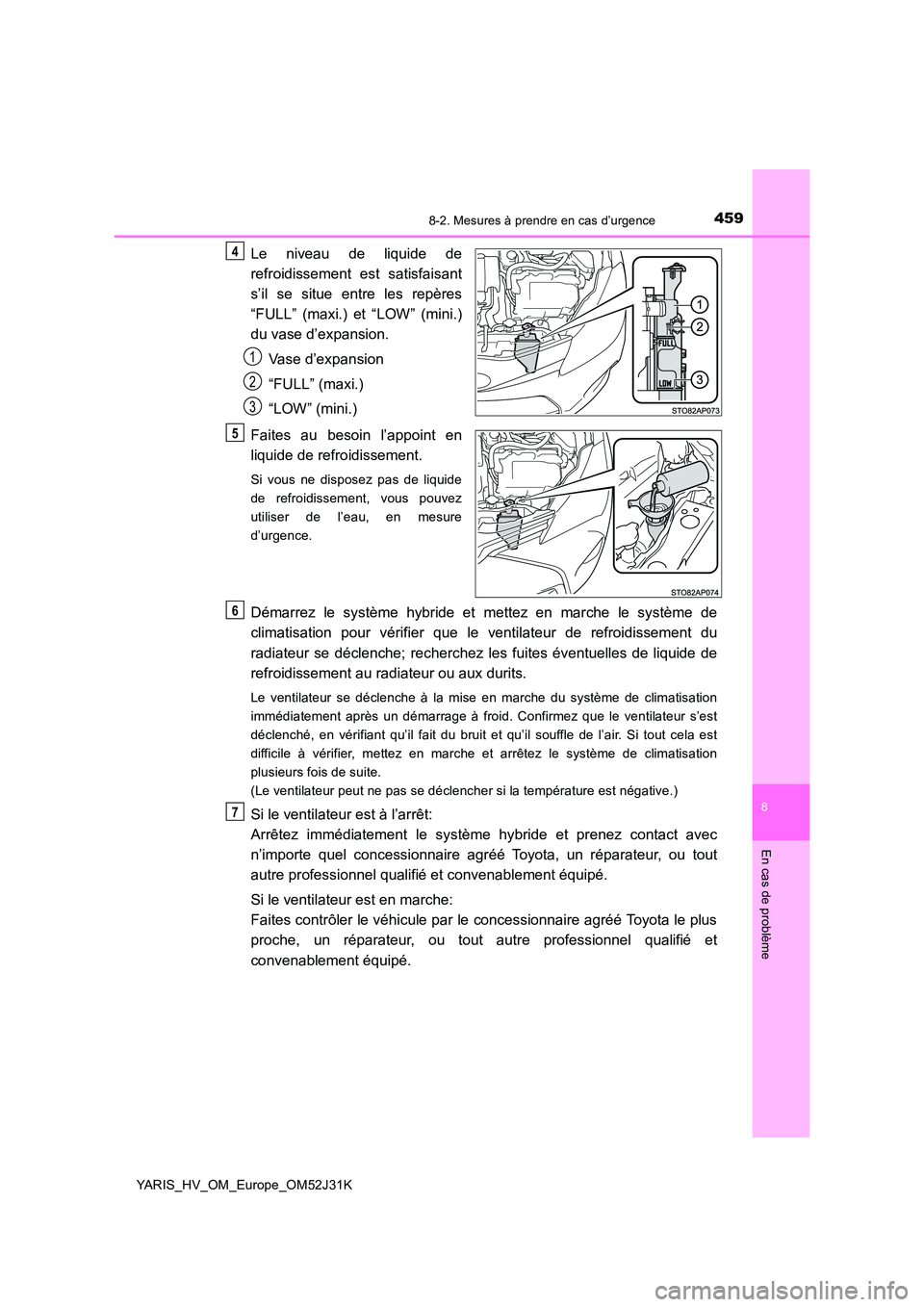

4598-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères
“FULL” (maxi.) et “LOW” (mini.)
du vase d’expansion.
Vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
Démarrez le système hybride et mettez en marche le système de
climatisation pour vérifier que le ventilateur de refroidissement du
radiateur se déclenche; recherchez les fuites éventuelles de liquide de
refroidissement au radiateur ou aux durits.
Le ventilateur se déclenche à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que le ventilateur s’est
déclenché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation
plusieurs fois de suite.
(Le ventilateur peut ne pas se déclencher si la température est négative.)
Si le ventilateur est à l’arrêt:
Arrêtez immédiatement le système hybride et prenez contact avec
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
Si le ventilateur est en marche:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
4
1
2
3
5
6
7

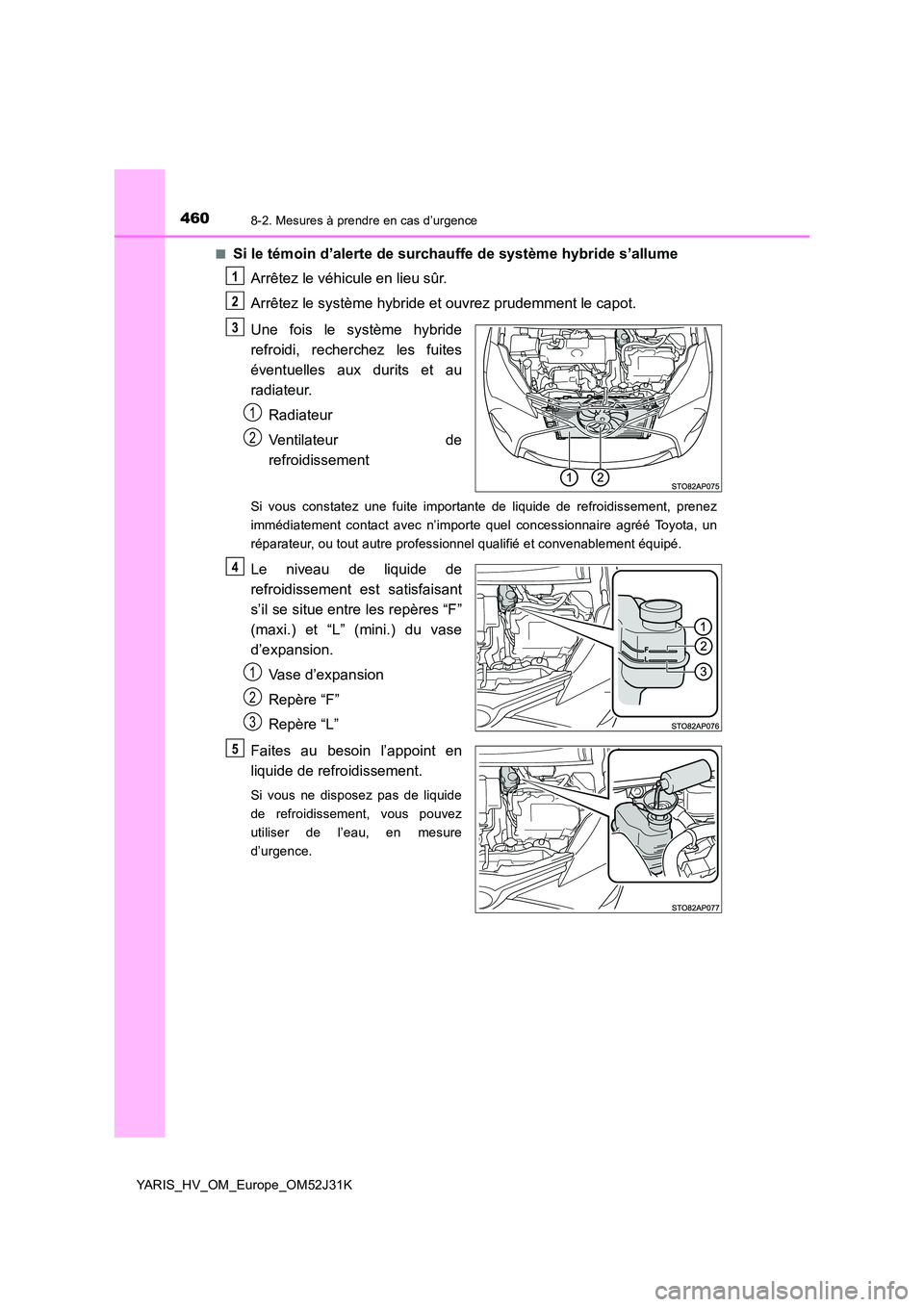

4608-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K
■Si le témoin d’alerte de surchauffe de système hybride s’allume
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez prudemment le capot.
Une fois le système hybride
refroidi, recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères “F”
(maxi.) et “L” (mini.) du vase
d’expansion.
Vase d’expansion
Repère “F”
Repère “L”
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
1
2
3
1
2
4
1
2
3
5
