VOLKSWAGEN CORRADO 1990 Repair Manual

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 13)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

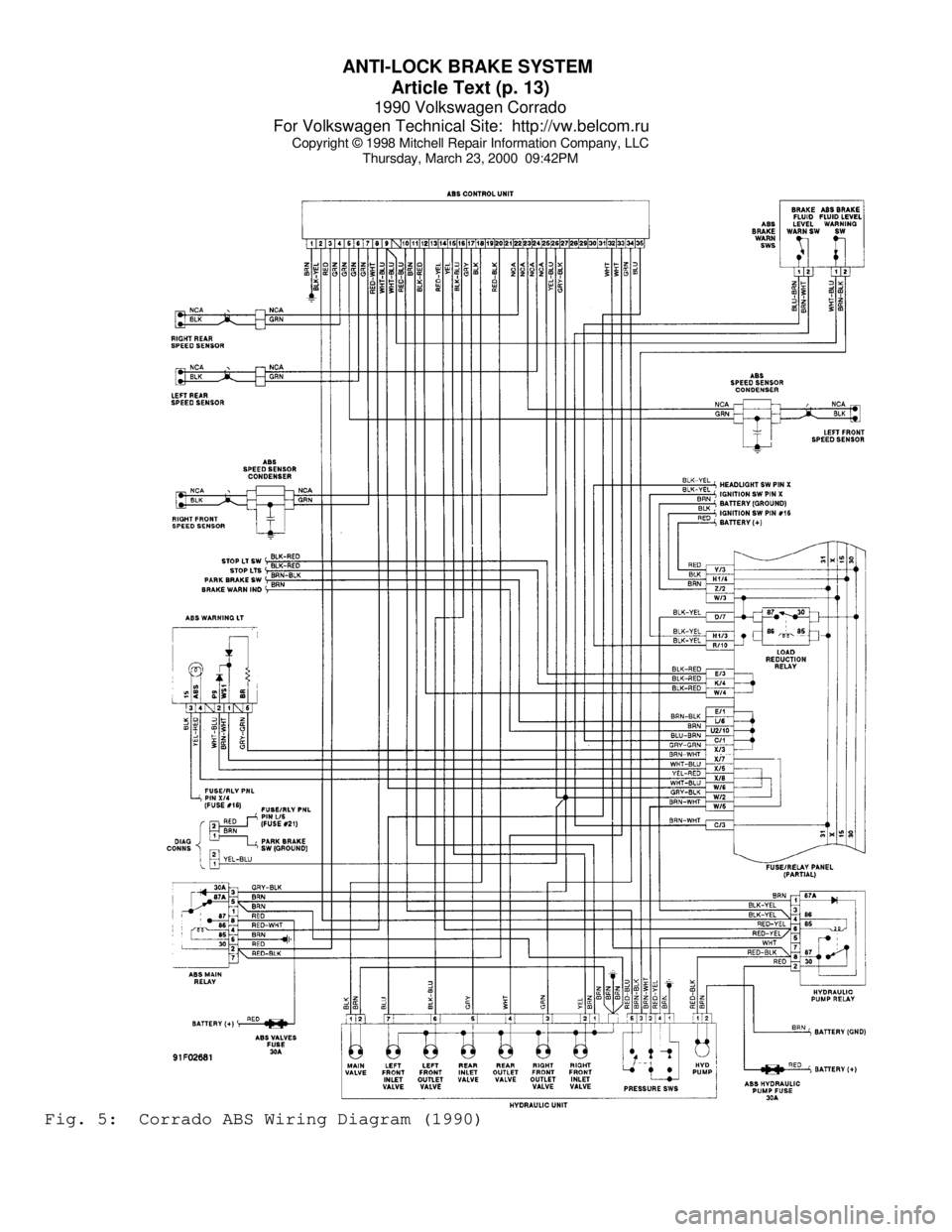

Thursday, March 23, 2000 09:42PMFig. 5: Corrado ABS Wiring Diagram (1990)

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 14)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

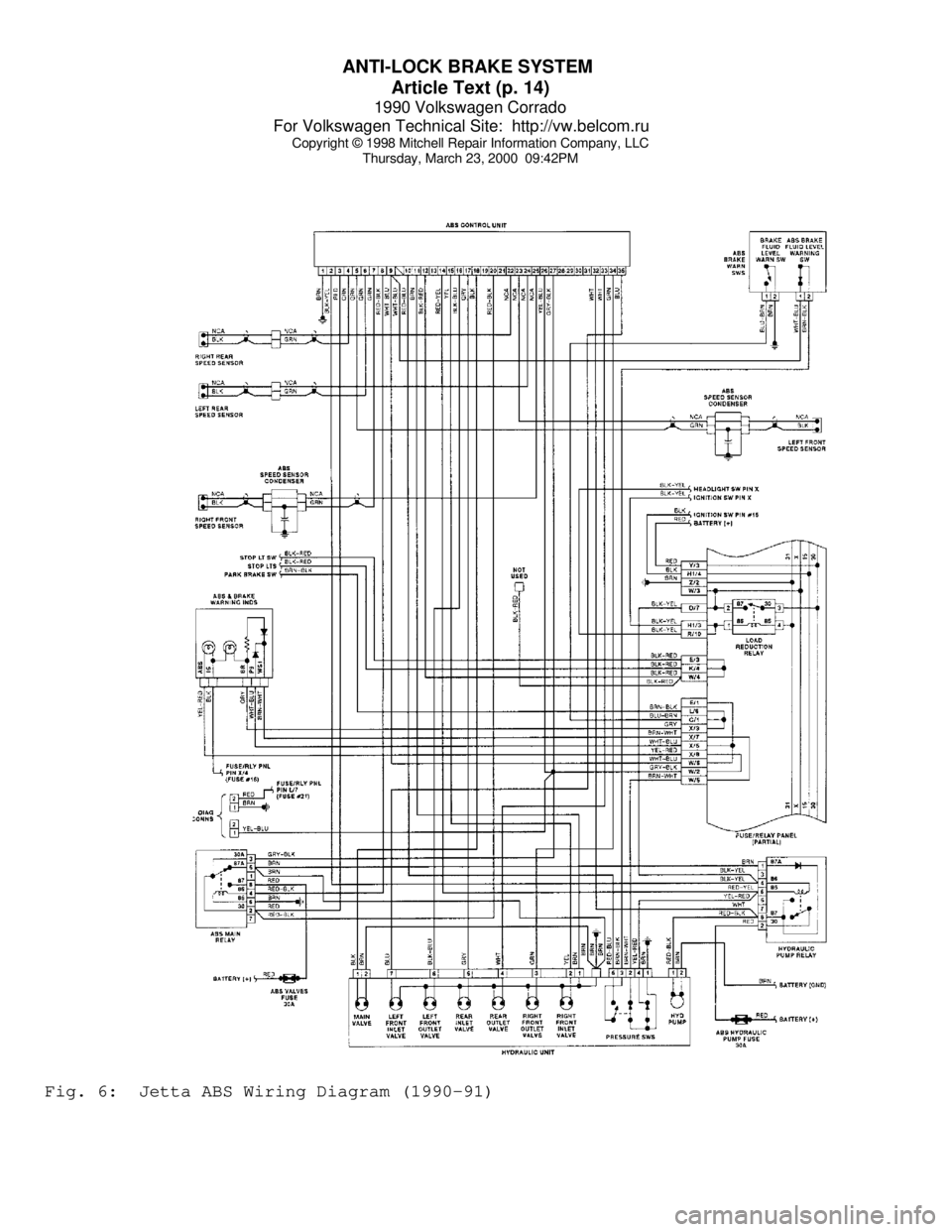

Thursday, March 23, 2000 09:42PMFig. 6: Jetta ABS Wiring Diagram (1990-91)

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 15)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:42PMFig. 7: Passat ABS Wiring Diagram (1990-91)

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 16)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

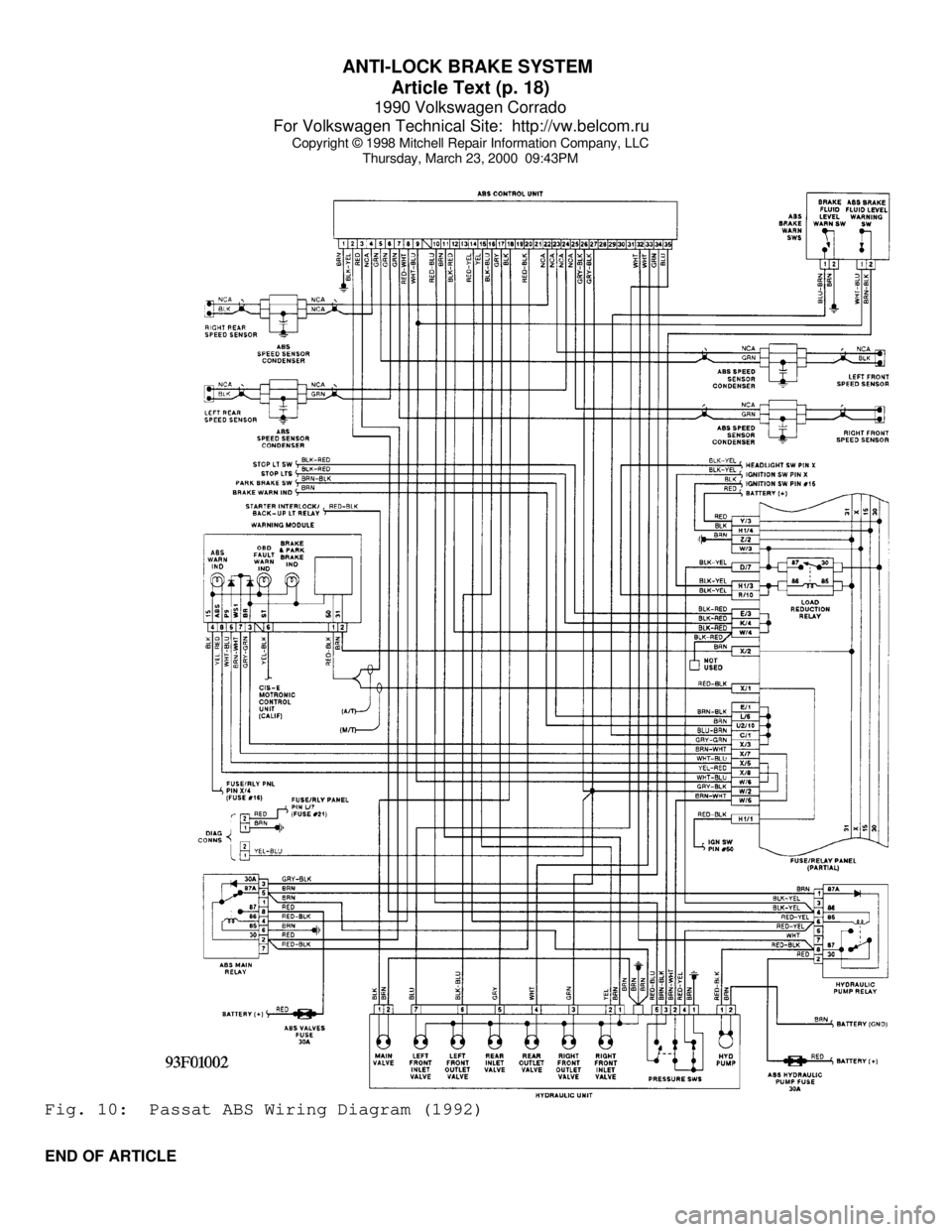

Thursday, March 23, 2000 09:43PMFig. 8: Corrado ABS Wiring Diagram (1992)

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 17)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

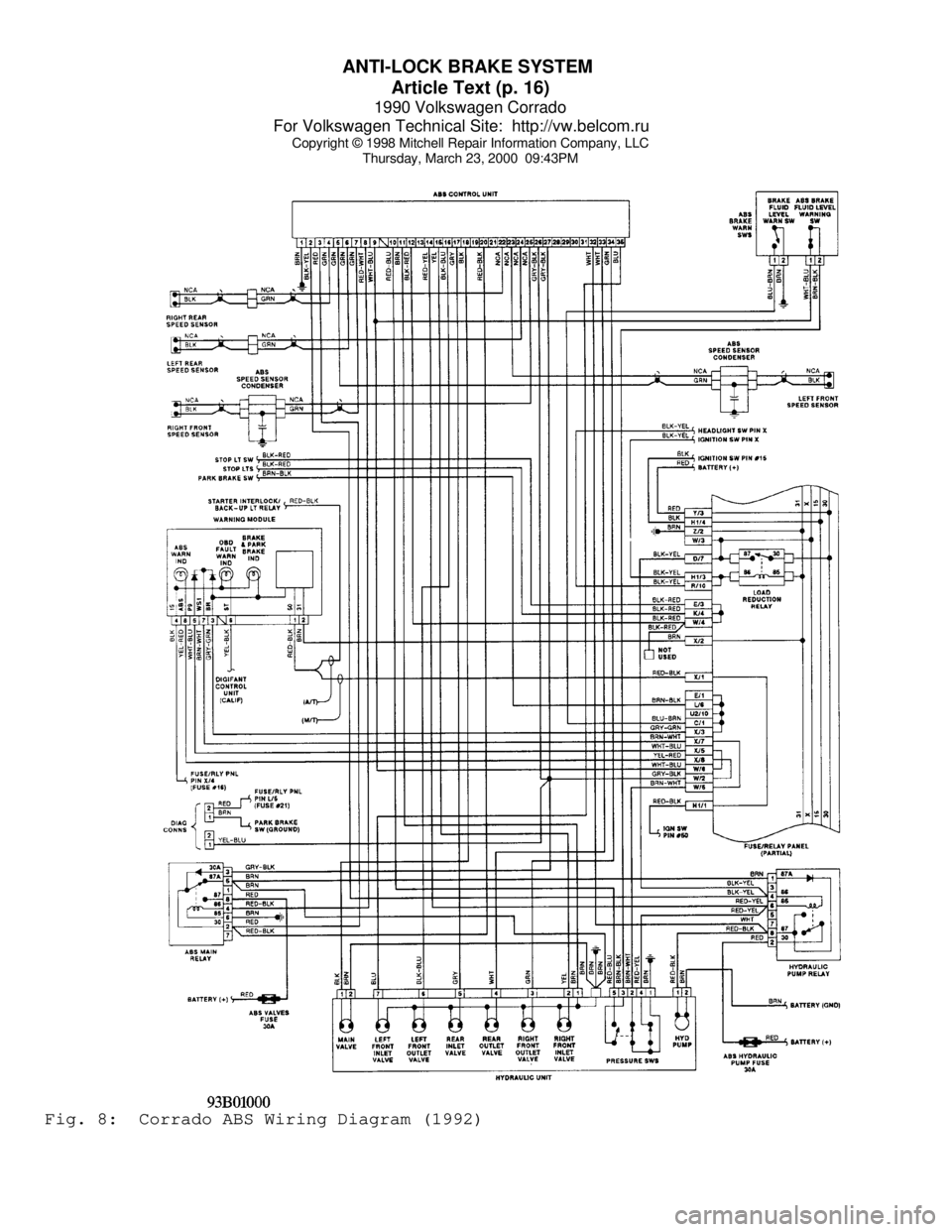

Thursday, March 23, 2000 09:43PMFig. 9: Jetta ABS Wiring Diagram (1992)

ANTI-LOCK BRAKE SYSTEM
Article Text (p. 18)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

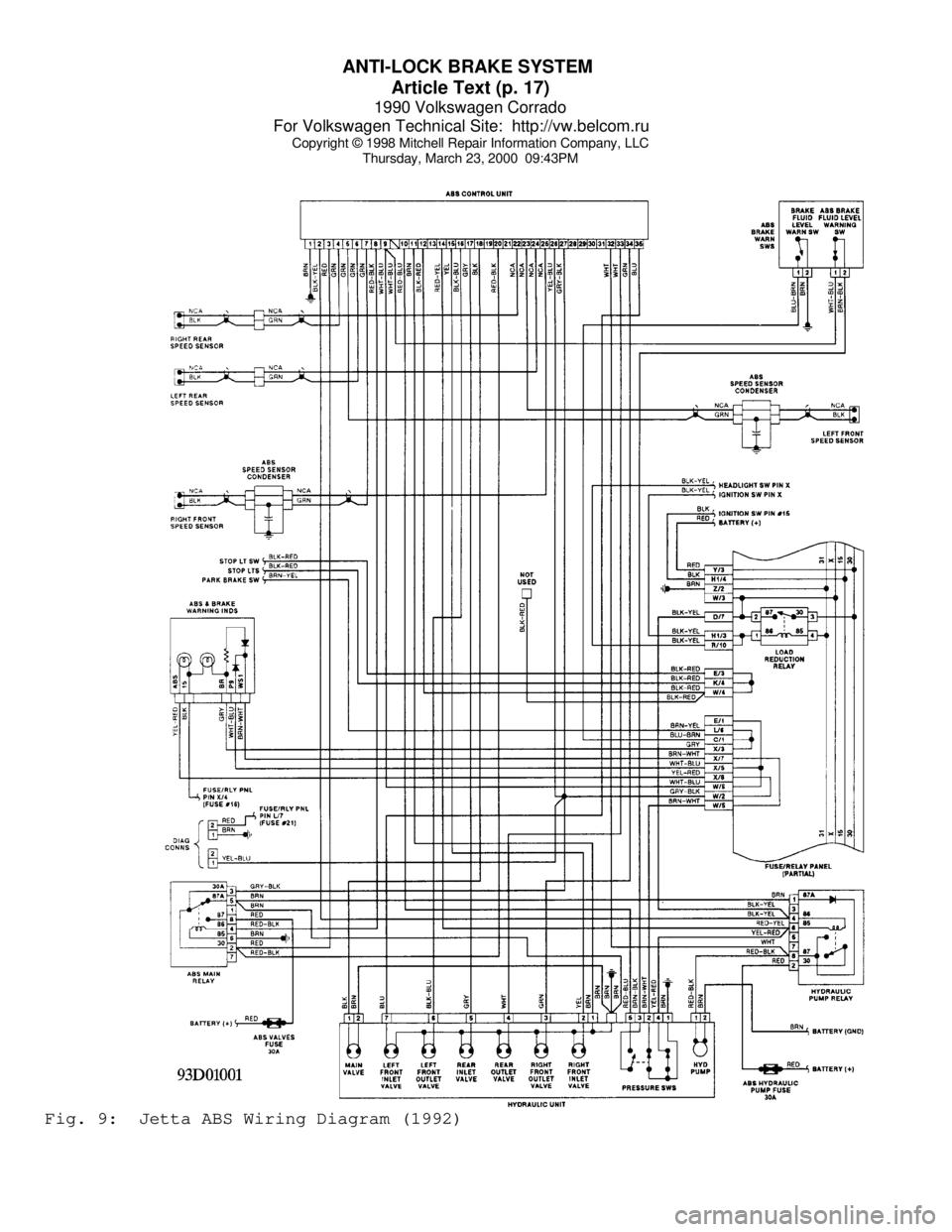

Thursday, March 23, 2000 09:43PMFig. 10: Passat ABS Wiring Diagram (1992)
END OF ARTICLE

B - EMISSION APPLICATION
Article Text
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:43PM
ARTICLE BEGINNING
1990 ENGINE EMISSIONS
Emission Control Applications
Cabriolet, Corrado, Fox, Golf, Jetta, Passat, Vanagon
EMISSION CONTROL DEVICE APPLICATIONS
EMISSION CONTROL DEVICE APPLICATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Devices
Cabriolet 1.8L (CIS-E) PCV, EVAP, TWC, SPK, O2, CEC,
EVAP-PV, EVAP-VC, SPK-CC, VA
Corrado 1.8L (PFI) PCV, EVAP, TWC, O2, CEC,
PCV-HCB, EVAP-PV, EVAP-VC, SPK-CC
Fox 1.8L (CIS-E) PCV, EVAP, TWC, EGR (Calif.), O2,
CEC, EVAP-VC, EVAP-VS, EGR-VA (Calif.),
EGR-TVV (Calif.), SPK-CC, VA
Golf & Jetta
1.8L (CIS-E) PCV, EVAP, TWC, SPK, O2, CEC,
CE, EVAP-VC, EVAP-PV, SPK-CC, VA
2.0L (CIS-E) PCV, EVAP, TWC, EGR, SPK, O2, CEC,
CE, EVAP-VC, EGR-TVV, SPK-CC,
Passat 2.0L CIS-E PCV, EVAP, TWC, EGR (Calif.),
SPK, O2, CEC, CE, EVAP-VC,
EVAP-SV, EGR-TVV, SPK-CC,
Vanagon PFI PCV, EVAP, TWC, EGR, SPK, O2, CEC, EMR,
CE, EVAP-VC, EVAP-PV, SPK-CC, VA, VR
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ ABBREVIATION DEFINITIONS
CEC - Computerized Engine Control
CE - Check Engine Light
CIS-E - Continuous Injection System-Electronic
EGR - Exhaust Gas Recirculation
EGR-VA - EGR-Vacuum Amplifier
EGR-TS - EGR Temperature Sensor
EGR-TVV - EGR Thermal Vacuum Valve
EVAP - Fuel Evaporation System
EVAP-CS - EVAP Control Solenoid

B - EMISSION APPLICATION
Article Text (p. 2)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:43PM
EVAP-PVB - EVAP Purge Valve
EVAP-SV - EVAP Solenoid Valve
EVAP-VC - EVAP Vacuum Canister
EVAP-VS - EVAP Vacuum Sensor
O2 - Oxygen Sensor
OC - Oxidation Catalyst
PAS - Pulse Air Injection System
PCV - Positive Crankcase Ventilation
PCV-HCB - PCV Heated Crankcase Breather
PFI - Programmed Fuel Injection
SPK - Spark Timing Control
SPK-CC - Spark Computer Controlled
TAC - Thermostatic Air Cleaner
TWC - Three-Way Catalyst
VA - Vacuum Amplifier
VR - Vacuum Retard
VS - Vacuum Sensor
END OF ARTICLE

C - SPECIFICATIONS
Article Text
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:43PM
ARTICLE BEGINNING
1990 ENGINE PERFORMANCE
Volkswagen C - Specifications
All Models
INTRODUCTION
Use this article to quickly find specifications related to
servicing and on-vehicle adjustments. This is a quick-reference
article for when you are familiar with an adjustment procedure and
only need a specification.
BATTERY SPECIFICATIONS TABLE
BATTERY SPECIFICATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Amp Hr. Rating
Cabriolet, Fox, Jetta & Jetta GLi
Without A/C .................................... 54
With A/C ....................................... 63
Corrado .......................................... 63
Golf GL/GTI 1.8L, & Vanagon ...................... 63
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ FLUID CAPACITIES TABLE
FLUID CAPACITIES TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication Quantity
Qts. (L)
Auto. Transaxle (Dexron-II) ..................... (1) 3.2 (3.0)
Auto. Transaxle Final Drive (SAE 90/API GL-5)
Except Vanagon ..................................... .8 (.76)
Vanagon ........................................... 1.4 (1.3)
Cooling System (Includes Heater)
Cabriolet ......................................... 5.1 (4.8)
Corrado ........................................... 6.0 (5.5)
Fox ............................................... 6.9 (6.5)
Golf GL/GTI (1.8L) ................................ 7.3 (7.0)
Jetta GLi (2.0L) .................................. 5.1 (4.8)
Jetta ............................................. 5.1 (4.8)
Vanagon ......................................... 18.4 (17.5)
Crankcase (Includes Filter)
Fox ............................................... 3.7 (3.5)
Vanagon ........................................... 4.8 (4.5)

C - SPECIFICATIONS
Article Text (p. 2)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:43PM
All Other Models .................................. 4.3 (4.1)
Man. Transaxle (SAE 80W-90/API GL-4)
Fox ............................................... 1.8 (1.7)
Vanagon ........................................... 3.2 (3.0)
All Other Models .................................. 2.1 (2.0)
(1) - Refill capacity.ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ BELT ADJUSTMENT TABLE
BELT ADJUSTMENT TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄApplication (1) Deflection In. (mm)
All Models (Except Vanagon)
Alternator
New ........................................... (2) 5/64 (2)
Old .............................................. 13/64 (5)
A/C Compressor
New ............................................... 3/8 (10)
Old ............................................... 3/8 (10)
Power Steering
New ............................................... 5/64 (2)
Old .............................................. 13/64 (5)
Vanagon
Alternator ................................. 3/8-9/16 (10-15)
A/C Compressor ..................................... 3/8 (10)
(1) - Deflection is with 22 lbs. (10 kg) pressure applied midway
on longest belt run.
(2) - Use 3/8" (10 mm) on models with A/C.
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ REPLACEMENT INTERVALS TABLE
REPLACEMENT INTERVALS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄComponent Interval (Miles)
Air Filter ............................................. 30,000
Coolant ................................................ 30,000
Fuel Filter (1) ........................................ 15,000
Oil & Filter ............................................. 7500
Spark Plugs ............................................ 30,000
(1) - Discard mini-fuel at 1000-mile maintenance interval.
Install new copper gaskets.
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ
