YAMAHA AEROX50 2009 Notices Demploi (in French)

COMMANDES ET INSTRUMENTS
3-7
3
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-ment de vêtements.
FAU41272
ATTENTION
FCA11400

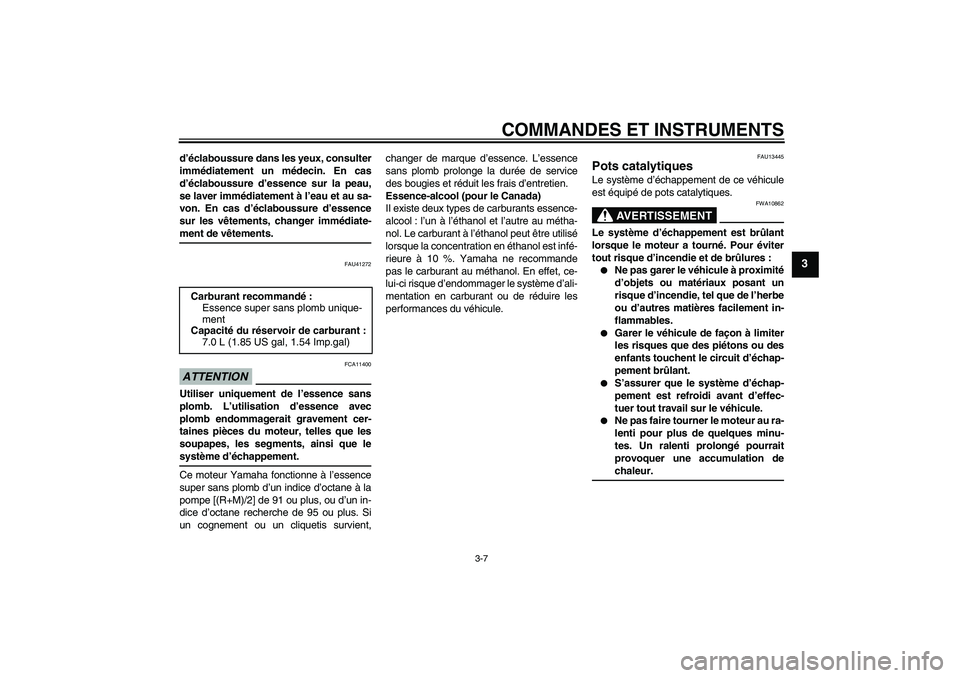

Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane à la
pompe [(R+M)/2] de 91 ou plus, ou d’un in-
dice d’octane recherche de 95 ou plus. Si
un cognement ou un cliquetis survient,changer de marque d’essence. L’essence
sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
Essence-alcool (pour le Canada)
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol est infé-
rieure à 10 %. Yamaha ne recommande
pas le carburant au méthanol. En effet, ce-
lui-ci risque d’endommager le système d’ali-
mentation en carburant ou de réduire les
performances du véhicule.
FAU13445
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :

Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.


Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.


S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.


Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation dechaleur. Carburant recommandé:
Essence super sans plomb unique-
ment
Capacité du réservoir de carburant :
7.0 L (1.85 US gal, 1.54 Imp.gal)
U3C6F1F0.book Page 7 Wednesday, August 6, 2008 9:13 AM

COMMANDES ET INSTRUMENTS
3-8
3
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-ment le pot catalytique.
FAUM2500

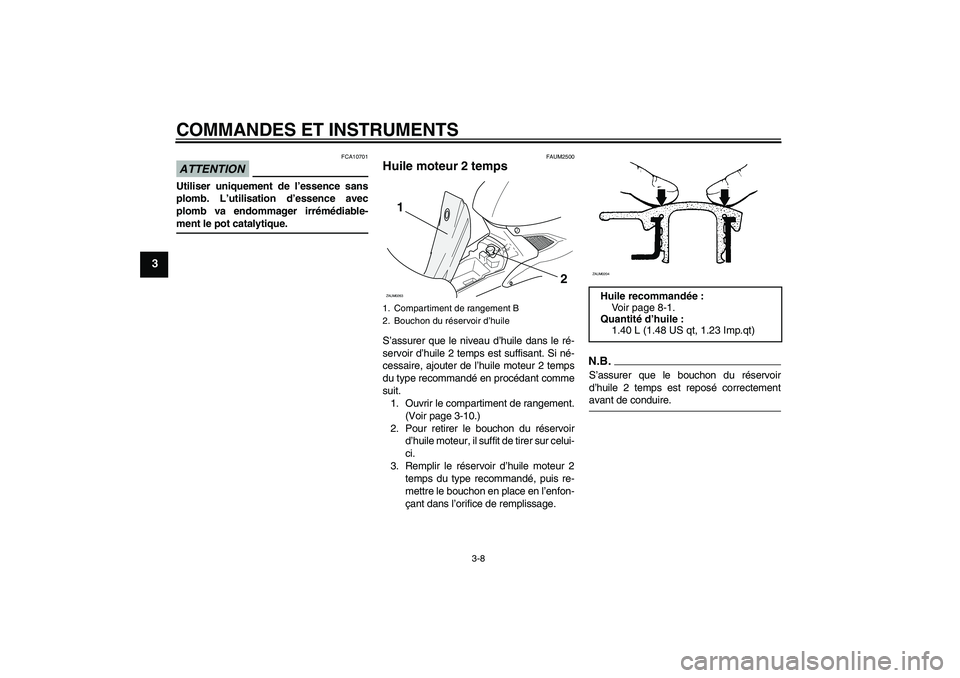

Huile moteur 2 temps S’assurer que le niveau d’huile dans le ré-
servoir d’huile 2 temps est suffisant. Si né-
cessaire, ajouter de l’huile moteur 2 temps
du type recommandé en procédant comme
suit.
1. Ouvrir le compartiment de rangement.
(Voir page 3-10.)
2. Pour retirer le bouchon du réservoir
d’huile moteur, il suffit de tirer sur celui-
ci.
3. Remplir le réservoir d’huile moteur 2
temps du type recommandé, puis re-
mettre le bouchon en place en l’enfon-
çant dans l’orifice de remplissage.
N.B.S’assurer que le bouchon du réservoir
d’huile 2 temps est reposé correctementavant de conduire.
1. Compartiment de rangement B
2. Bouchon du réservoir d’huile
1
2
ZAUM0263
Huile recommandée:
Voir page 8-1.
Quantité d’huile :
1.40 L (1.48 US qt, 1.23 Imp.qt)ZAUM0204
U3C6F1F0.book Page 8 Wednesday, August 6, 2008 9:13 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAUS1050

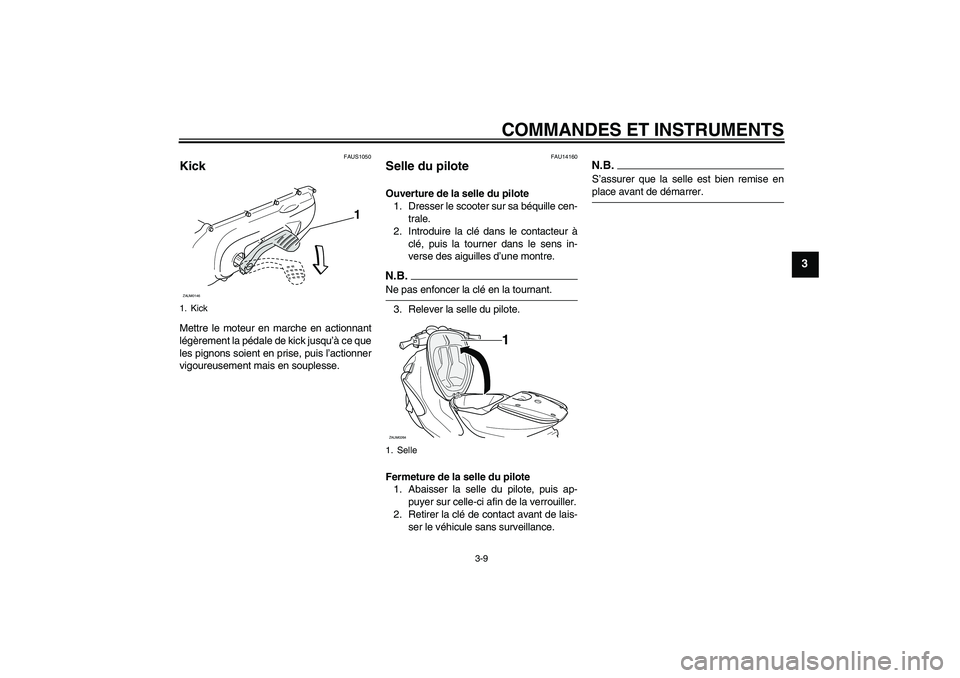

Kick Mettre le moteur en marche en actionnant
légèrement la pédale de kick jusqu’à ce que
les pignons soient en prise, puis l’actionner
vigoureusement mais en souplesse.
FAU14160
Selle du pilote Ouverture de la selle du pilote
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre.N.B.Ne pas enfoncer la clé en la tournant.
3. Relever la selle du pilote.
Fermeture de la selle du pilote
1. Abaisser la selle du pilote, puis ap-
puyer sur celle-ci afin de la verrouiller.
2. Retirer la clé de contact avant de lais-
ser le véhicule sans surveillance.
N.B.S’assurer que la selle est bien remise enplace avant de démarrer.
1. Kick
1
ZAUM0146
1. Selle
1
ZAUM0264
U3C6F1F0.book Page 9 Wednesday, August 6, 2008 9:13 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAUM2530

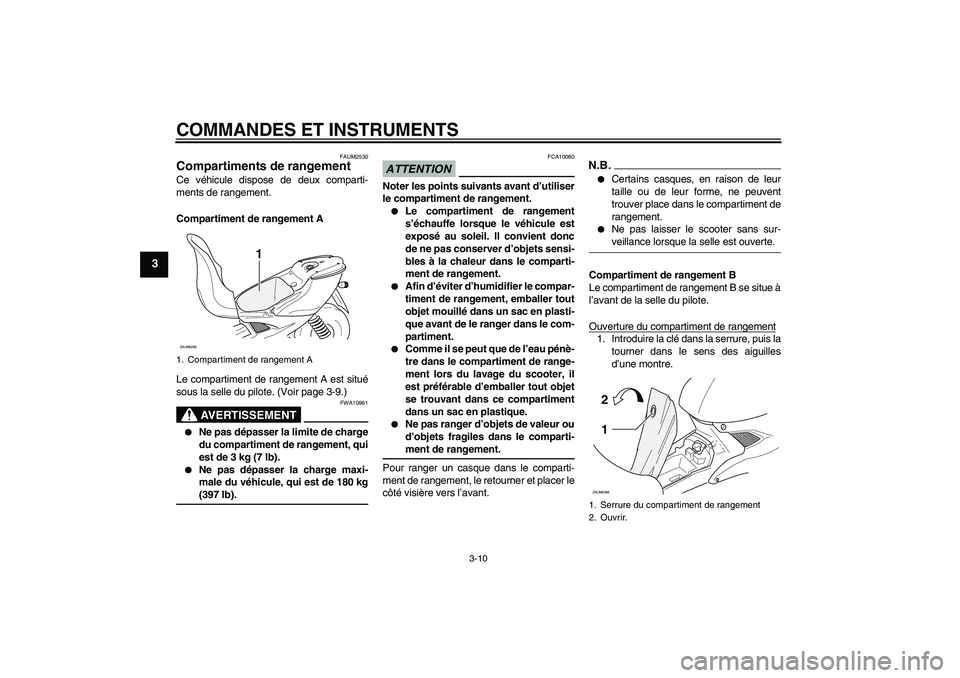

Compartiments de rangement Ce véhicule dispose de deux comparti-
ments de rangement.
Compartiment de rangement A
Le compartiment de rangement A est situé
sous la selle du pilote. (Voir page 3-9.)
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 180 kg(397 lb).
ATTENTION
FCA10080
Noter les points suivants avant d’utiliser
le compartiment de rangement.

Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.


Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.


Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.


Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’avant.
N.B.

Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment de
rangement.


Ne pas laisser le scooter sans sur-veillance lorsque la selle est ouverte.
Compartiment de rangement B
Le compartiment de rangement B se situe à
l’avant de la selle du pilote.
Ouverture du compartiment de rangement
1. Introduire la clé dans la serrure, puis la
tourner dans le sens des aiguilles
d’une montre.
1. Compartiment de rangement A
1
ZAUM0265
1. Serrure du compartiment de rangement
2. Ouvrir.
1 2ZAUM0266
U3C6F1F0.book Page 10 Wednesday, August 6, 2008 9:13 AM

COMMANDES ET INSTRUMENTS
3-11
3
2. Relever le couvercle du compartiment
de rangement.
Fermeture du compartiment de rangement1. Rabattre le couvercle du comparti-
ment de rangement.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre, puis la reti-
rer.
FAU14832

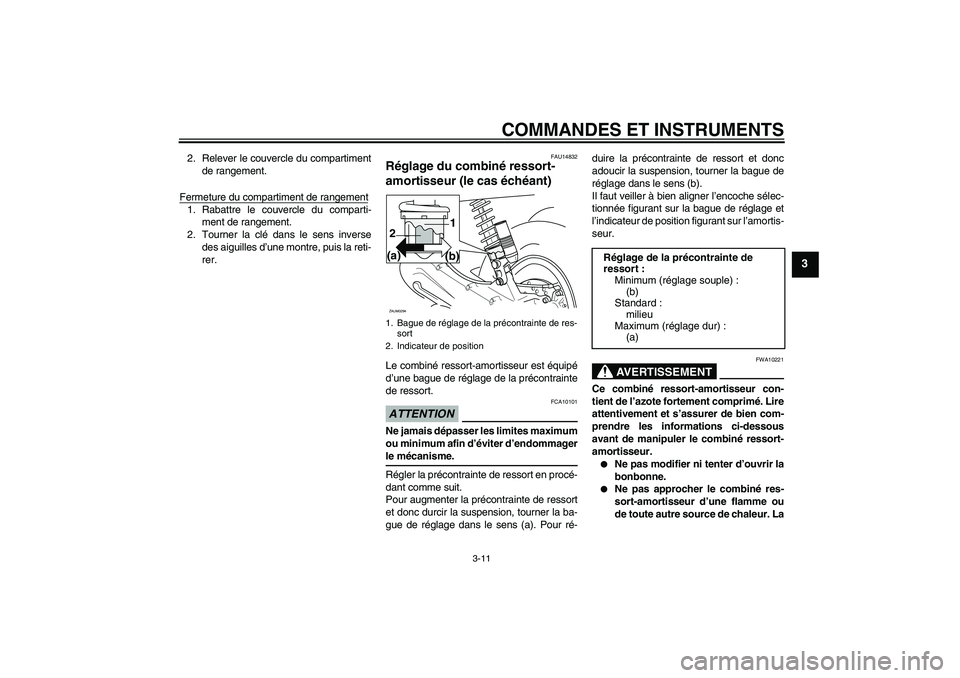

Réglage du combiné ressort-
amortisseur (le cas échéant)Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-
seur.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.


Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
1. Bague de réglage de la précontrainte de res-
sort
2. Indicateur de position
(b) (a)1
2ZAUM0294
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
(b)
Standard :
milieu
Maximum (réglage dur) :
(a)
U3C6F1F0.book Page 11 Wednesday, August 6, 2008 9:13 AM

COMMANDES ET INSTRUMENTS
3-12
3

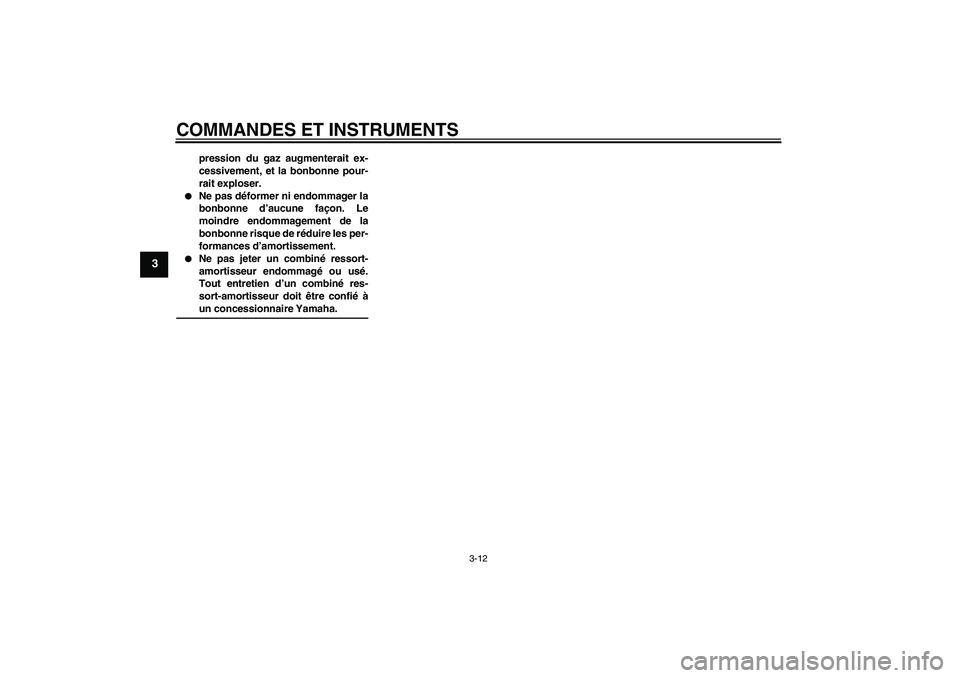

pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.


Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié àun concessionnaire Yamaha.
U3C6F1F0.book Page 12 Wednesday, August 6, 2008 9:13 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596

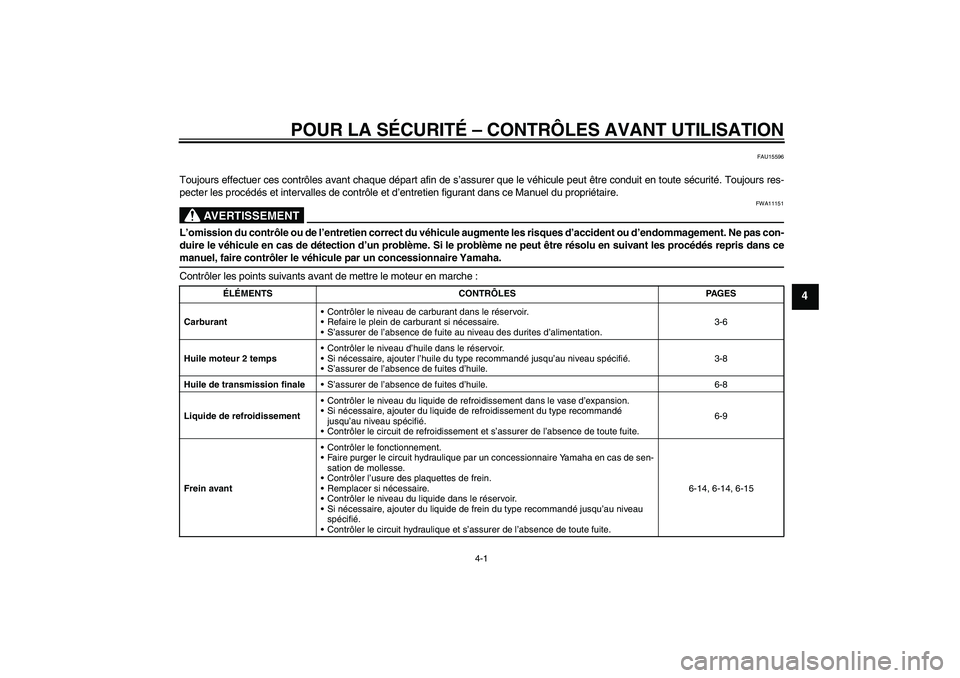

Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-6
Huile moteur 2 tempsContrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.3-8
Huile de transmission finaleS’assurer de l’absence de fuites d’huile. 6-8
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-9
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-14, 6-14, 6-15
U3C6F1F0.book Page 1 Wednesday, August 6, 2008 9:13 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4

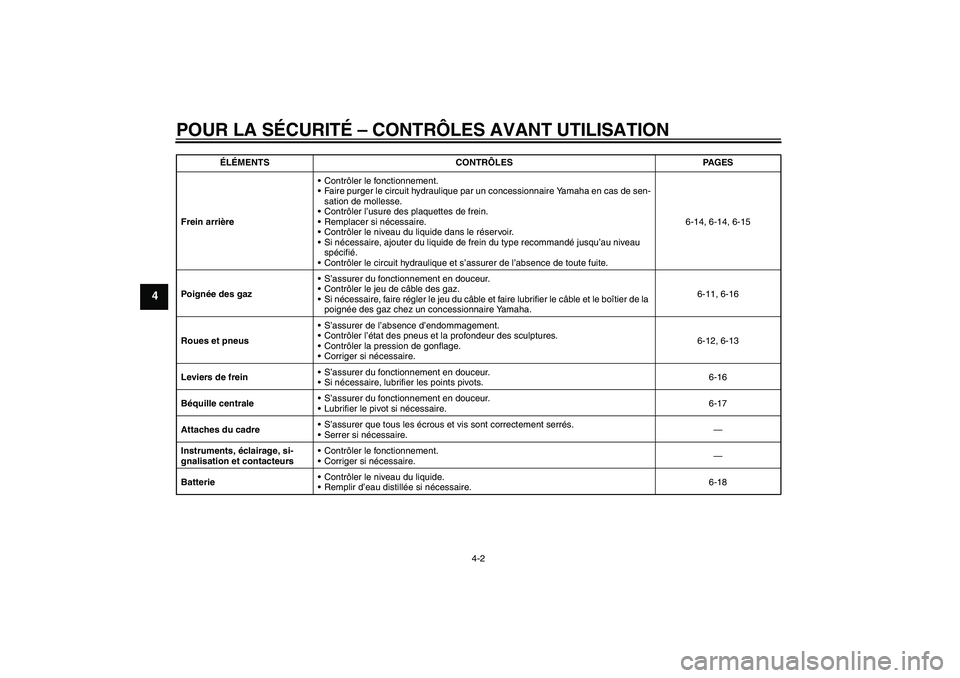

Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-14, 6-14, 6-15
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-11, 6-16
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-12, 6-13
Leviers de freinS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-16
Béquille centraleS’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-17
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
BatterieContrôler le niveau du liquide.
Remplir d’eau distillée si nécessaire.6-18 ÉLÉMENTS CONTRÔLES PAGES
U3C6F1F0.book Page 2 Wednesday, August 6, 2008 9:13 AM

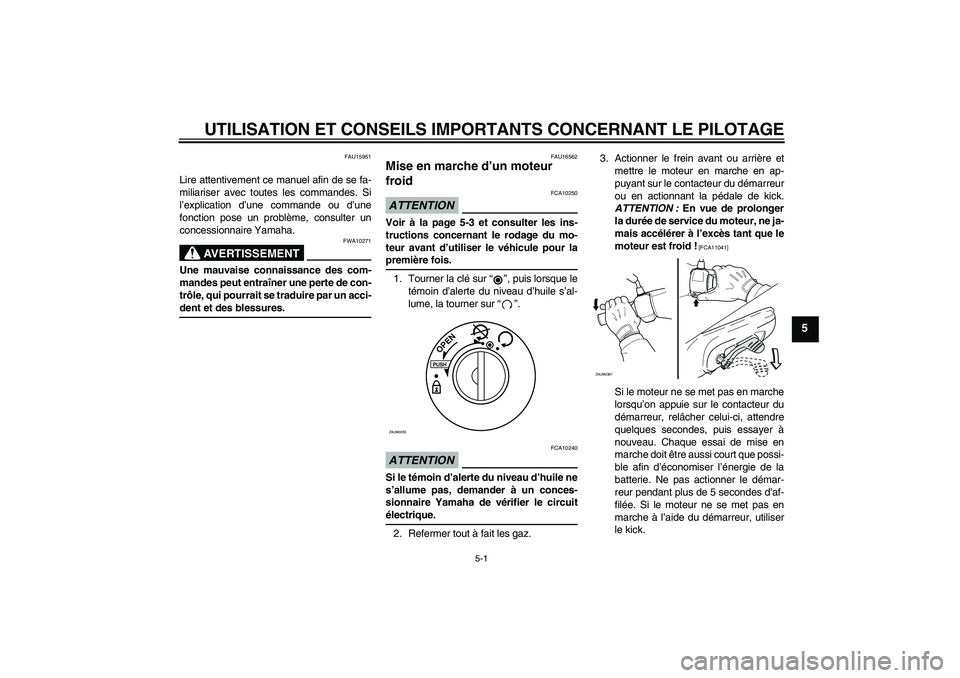

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-dent et des blessures.
FAU16562
Mise en marche d’un moteur
froid ATTENTION
FCA10250
Voir à la page 5-3 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour lapremière fois.
1. Tourner la clé sur“”, puis lorsque le
témoin d’alerte du niveau d’huile s’al-
lume, la tourner sur“”.ATTENTION
FCA10240
Si le témoin d’alerte du niveau d’huile ne
s’allume pas, demander à un conces-
sionnaire Yamaha de vérifier le circuitélectrique.
2. Refermer tout à fait les gaz.3. Actionner le frein avant ou arrière et
mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
ATTENTION : En vue de prolonger
la durée de service du moteur, ne ja-
mais accélérer à l’excès tant que le
moteur est froid !
[FCA11041]
Si le moteur ne se met pas en marche
lorsqu’on appuie sur le contacteur du
démarreur, relâcher celui-ci, attendre
quelques secondes, puis essayer à
nouveau. Chaque essai de mise en
marche doit être aussi court que possi-
ble afin d’économiser l’énergie de la
batterie. Ne pas actionner le démar-
reur pendant plus de 5 secondes d’af-
filée. Si le moteur ne se met pas en
marche à l’aide du démarreur, utiliser
le kick.
PUSHOPEN
ZAUM0253
ZAUM0367
U3C6F1F0.book Page 1 Wednesday, August 6, 2008 9:13 AM

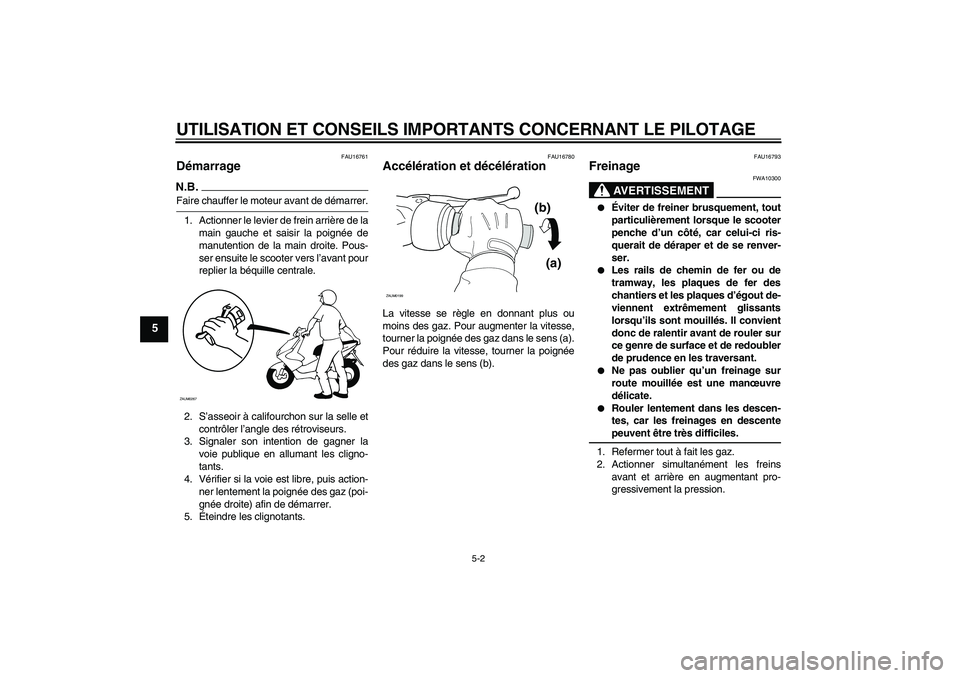

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
FAU16761
Démarrage N.B.Faire chauffer le moteur avant de démarrer.
1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5.Éteindre les clignotants.
FAU16780
Accélération et décélération La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16793
Freinage
AVERTISSEMENT
FWA10300


Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.


Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.


Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.


Rouler lentement dans les descen-
tes, car les freinages en descentepeuvent être très difficiles.
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
ZAUM0267
(b)
(a)
ZAUM0199
U3C6F1F0.book Page 2 Wednesday, August 6, 2008 9:13 AM
