ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU20070

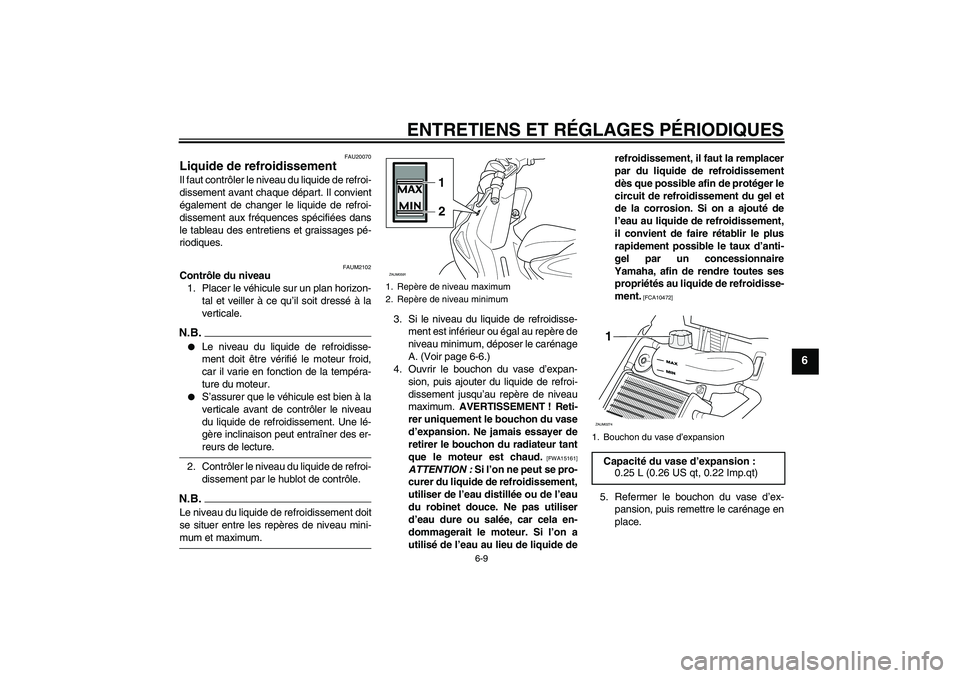

Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAUM2102
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement par le hublot de contrôle.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le carénage
A. (Voir page 6-6.)
4. Ouvrir le bouchon du vase d’expan-
sion, puis ajouter du liquide de refroi-
dissement jusqu’au repère de niveau
maximum. AVERTISSEMENT ! Reti-
rer uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide derefroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
5. Refermer le bouchon du vase d’ex-
pansion, puis remettre le carénage en
place.
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
ZAUM0591
1. Bouchon du vase d’expansion
Capacité du vase d’expansion :
0.25 L (0.26 US qt, 0.22 Imp.qt)1ZAUM0274
U3C6F1F0.book Page 9 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FAU33031

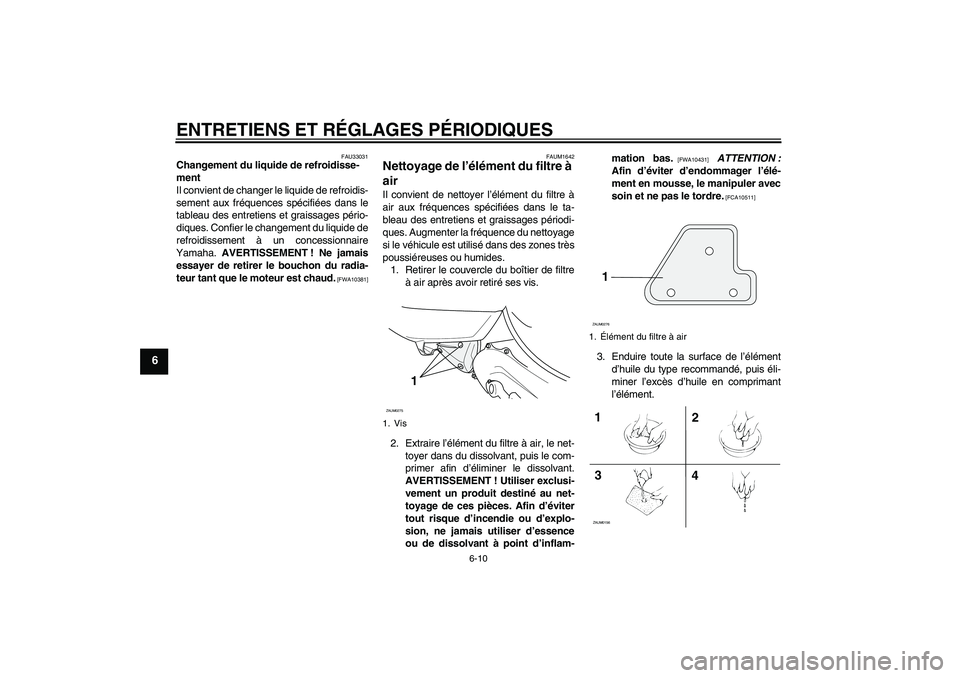

Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10381]FAUM1642
Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air, le net-
toyer dans du dissolvant, puis le com-
primer afin d’éliminer le dissolvant.
AVERTISSEMENT ! Utiliser exclusi-
vement un produit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d’incendie ou d’explo-
sion, ne jamais utiliser d’essence
ou de dissolvant à point d’inflam-mation bas.
[FWA10431]
ATTENTION :
Afin d’éviter d’endommager l’élé-
ment en mousse, le manipuler avec
soin et ne pas le tordre.
[FCA10511]
3. Enduire toute la surface de l’élément
d’huile du type recommandé, puis éli-
miner l’excès d’huile en comprimant
l’élément.
1. Vis
1
ZAUM0275
1.Élément du filtre à air
1ZAUM02761
4 32ZAUM0156
U3C6F1F0.book Page 10 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
N.B.L’élément du filtre à air doit être humide,mais ne peut goutter.
4. Loger l’élément dans le boîtier de filtre
à air. ATTENTION : S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à
air. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en résul-
ter.
[FCA10481]
5. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
FAU21300

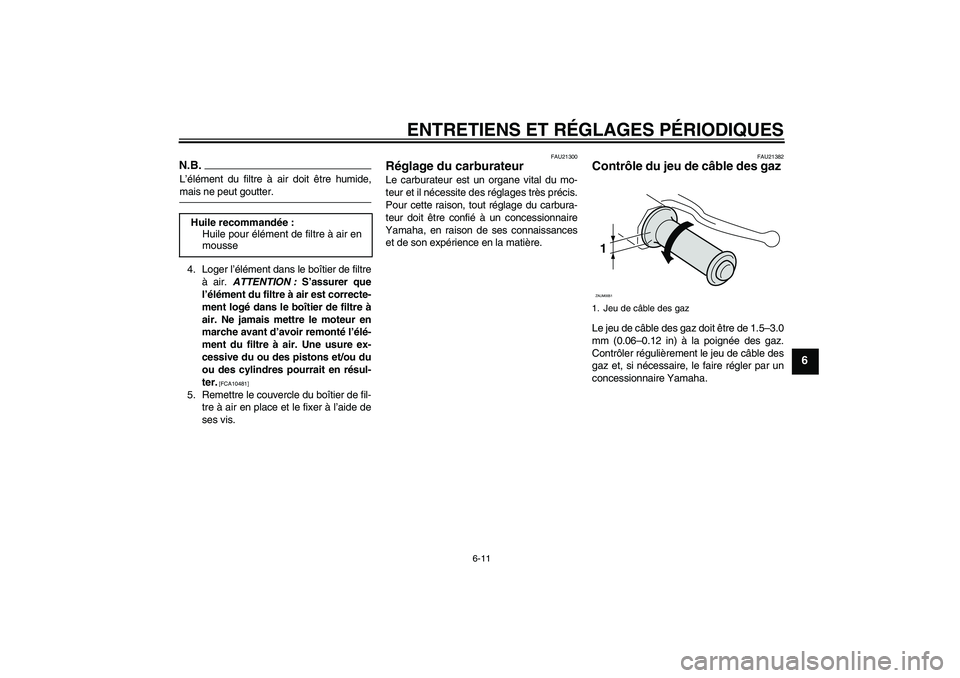

Réglage du carburateur Le carburateur est un organe vital du mo-
teur et il nécessite des réglages très précis.
Pour cette raison, tout réglage du carbura-
teur doit être confié à un concessionnaire
Yamaha, en raison de ses connaissances
et de son expérience en la matière.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 1.5–3.0
mm (0.06–0.12 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha. Huile recommandée:
Huile pour élément de filtre à air en
mousse1. Jeu de câble des gaz1ZAUM0051
U3C6F1F0.book Page 11 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU21872

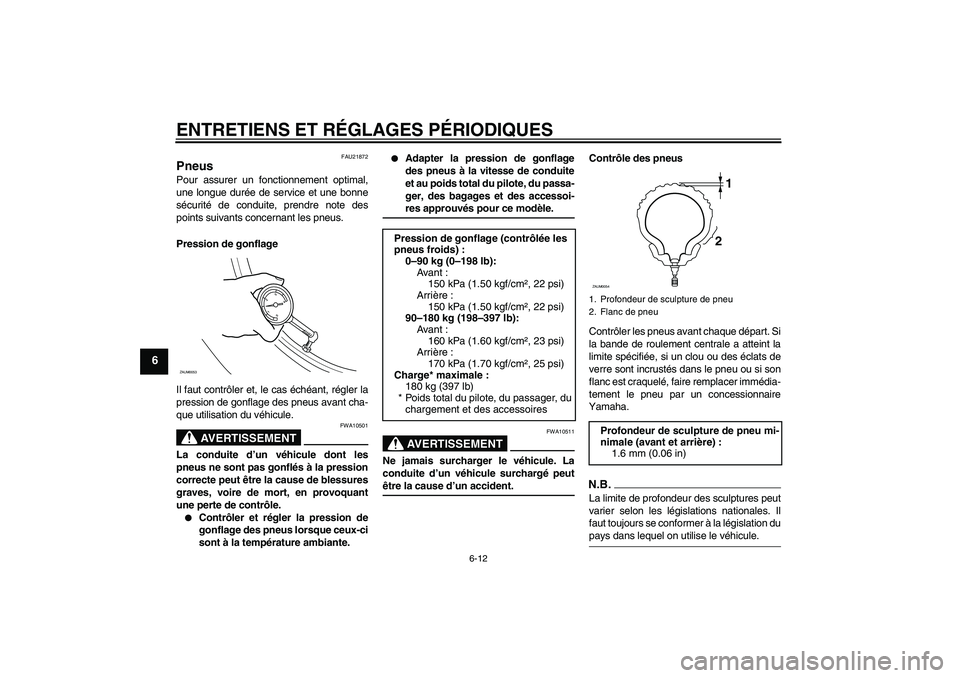

Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
ZAUM0053
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
150 kPa (1.50 kgf/cm², 22 psi)
Arrière :
150 kPa (1.50 kgf/cm², 22 psi)
90–180 kg (198–397 lb):
Avant :
160 kPa (1.60 kgf/cm², 23 psi)
Arrière :
170 kPa (1.70 kgf/cm², 25 psi)
Charge* maximale :
180 kg (397 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Profondeur de sculpture de pneu
2. Flanc de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1
2
ZAUM0054
U3C6F1F0.book Page 12 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

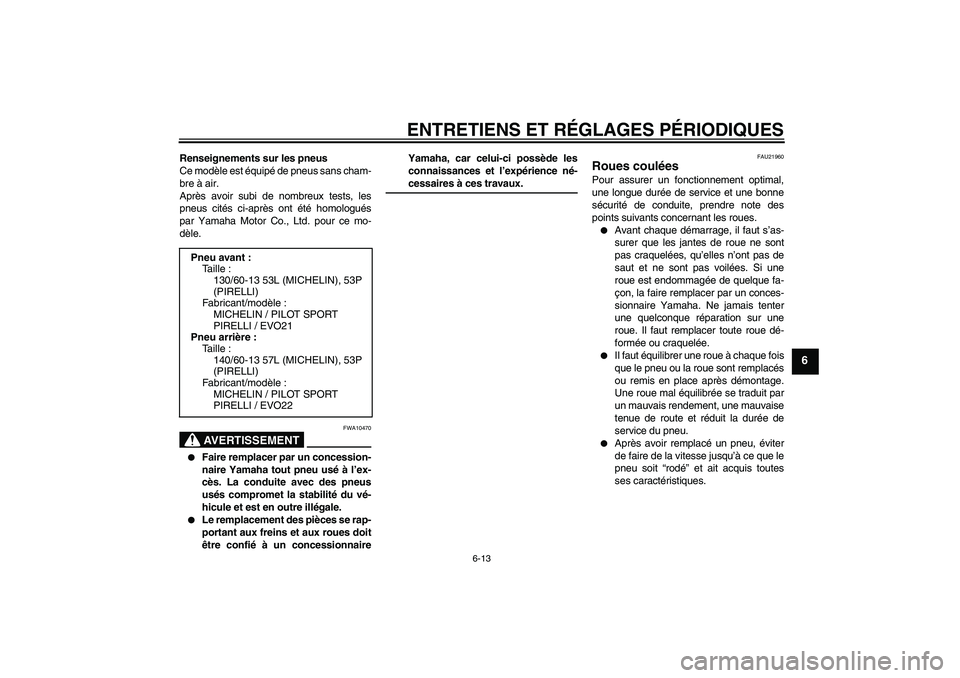

Renseignements sur les pneus
Ce modèle est équipé de pneus sans cham-
bre à air.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaireYamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques. Pneu avant :
Taille :
130/60-13 53L (MICHELIN), 53P
(PIRELLI)
Fabricant/modèle :
MICHELIN / PILOT SPORT
PIRELLI / EVO21
Pneu arrière :
Taille :
140/60-13 57L (MICHELIN), 53P
(PIRELLI)
Fabricant/modèle :
MICHELIN / PILOT SPORT
PIRELLI / EVO22
U3C6F1F0.book Page 13 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAUM2061

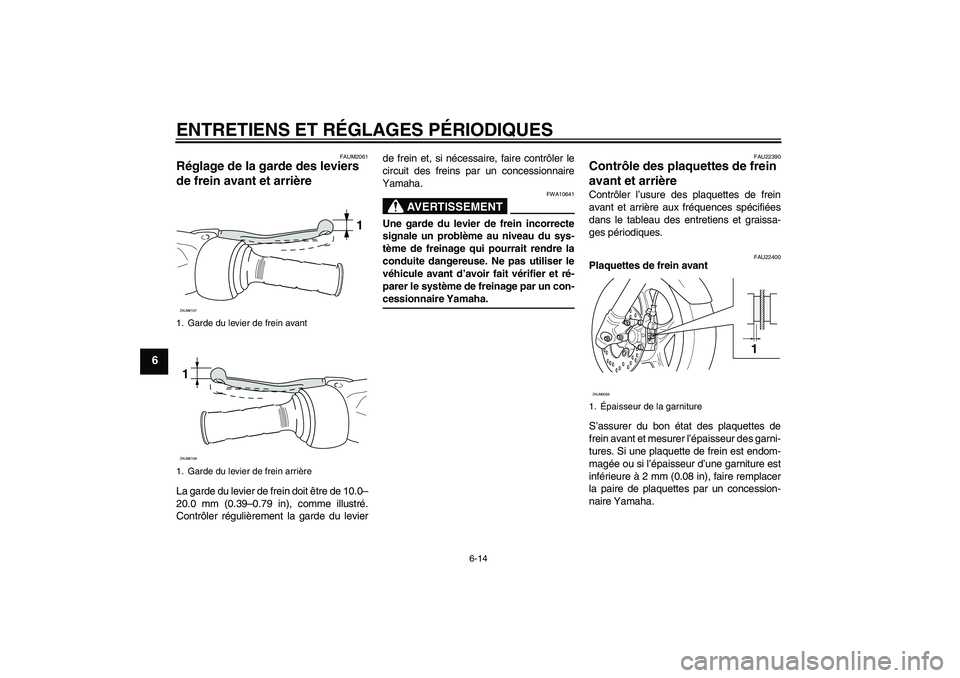

Réglage de la garde des leviers
de frein avant et arrière La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levierde frein et, si nécessaire, faire contrôler le
circuit des freins par un concessionnaire
Yamaha.
AVERTISSEMENT
FWA10641
Une garde du levier de frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait rendre la
conduite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et ré-
parer le système de freinage par un con-cessionnaire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22400
Plaquettes de frein avant
S’assurer du bon état des plaquettes de
frein avant et mesurer l’épaisseur des garni-
tures. Si une plaquette de frein est endom-
magée ou si l’épaisseur d’une garniture est
inférieure à 2 mm (0.08 in), faire remplacer
la paire de plaquettes par un concession-
naire Yamaha.
1. Garde du levier de frein avant
1. Garde du levier de frein arrière
1
ZAUM01071ZAUM0108
1.Épaisseur de la garniture
1
ZAUM0058
U3C6F1F0.book Page 14 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU22500

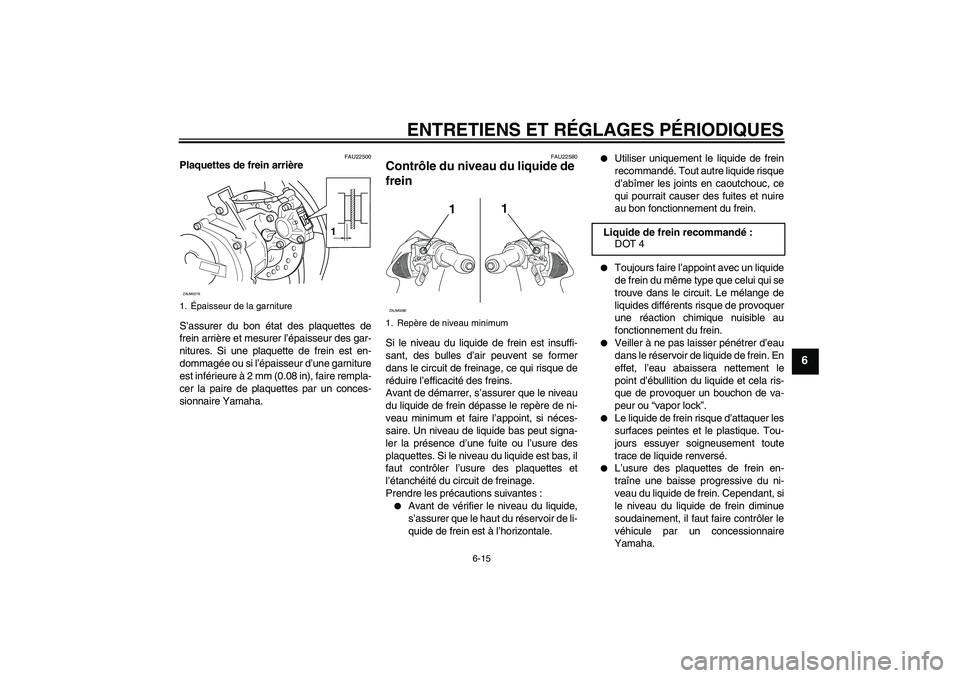

Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 2 mm (0.08 in), faire rempla-
cer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1.Épaisseur de la garniture
1
ZAUM0278
1. Repère de niveau minimum
11
ZAUM0280
Liquide de frein recommandé:
DOT 4
U3C6F1F0.book Page 15 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6

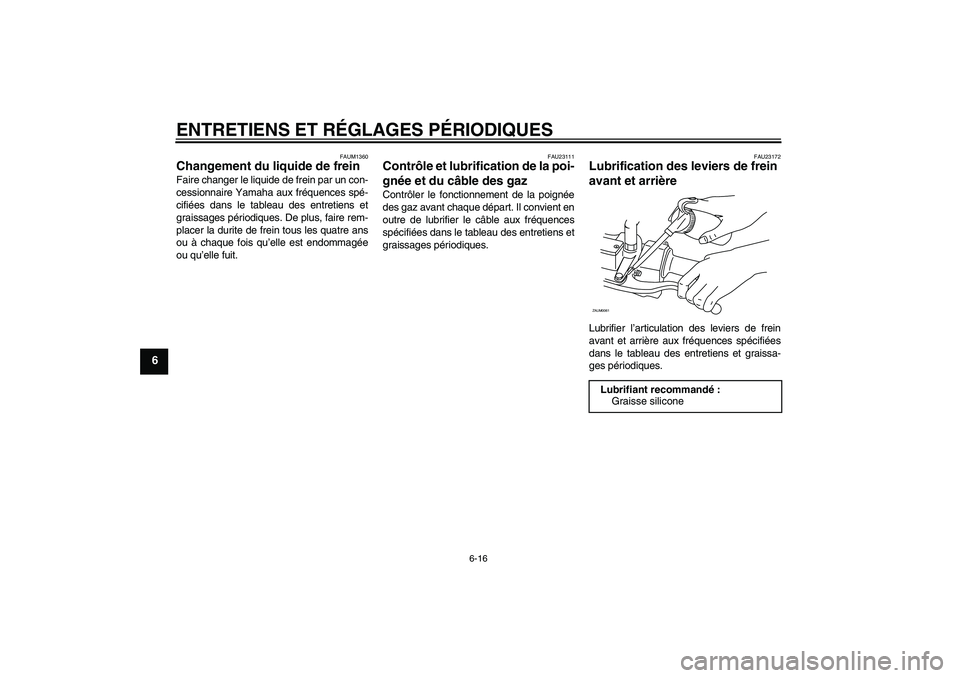

FAUM1360
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. De plus, faire rem-
placer la durite de frein tous les quatre ans
ou à chaque fois qu’elle est endommagée
ou qu’elle fuit.
FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23172
Lubrification des leviers de frein
avant et arrière Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Lubrifiant recommandé:
Graisse siliconeZAUM0061
U3C6F1F0.book Page 16 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU23192
Contrôle et lubrification de la
béquille centrale Contrôler le fonctionnement de la béquille
centrale avant chaque départ et lubrifier les
articulations et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA11301
Si la béquille centrale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille cen-
trale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdrele contrôle du véhicule.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
1. Béquille centraleLubrifiant recommandé:
Graisse à base de savon au lithium
1
ZAUM0455
ZAUM0296
U3C6F1F0.book Page 17 Wednesday, August 6, 2008 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6

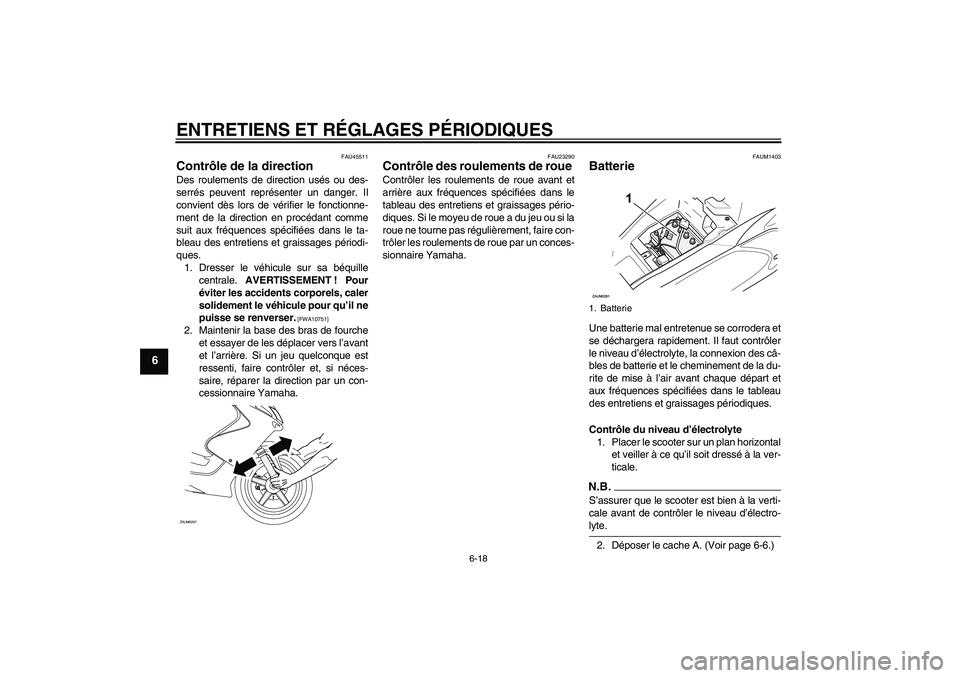

FAU45511
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAUM1403
Batterie Une batterie mal entretenue se corrodera et
se déchargera rapidement. Il faut contrôler
le niveau d’électrolyte, la connexion des câ-
bles de batterie et le cheminement de la du-
rite de mise à l’air avant chaque départ et
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle du niveau d’électrolyte
1. Placer le scooter sur un plan horizontal
et veiller à ce qu’il soit dressé à la ver-
ticale.N.B.S’assurer que le scooter est bien à la verti-
cale avant de contrôler le niveau d’électro-lyte.
2. Déposer le cache A. (Voir page 6-6.)
ZAUM0297
1. Batterie
U3C6F1F0.book Page 18 Wednesday, August 6, 2008 9:13 AM
