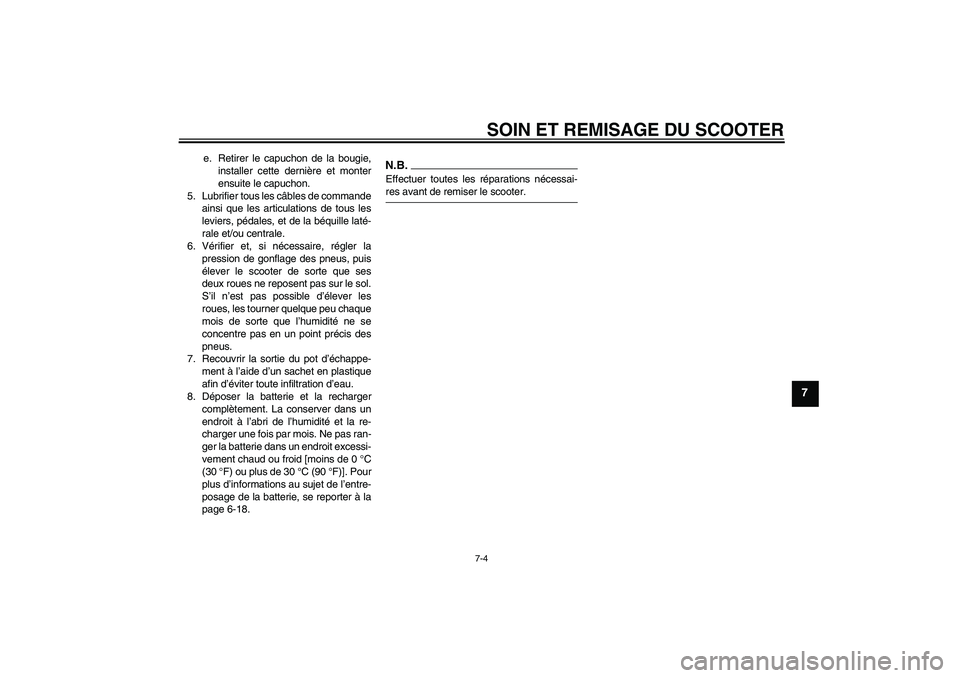

SOIN ET REMISAGE DU SCOOTER
7-4
7
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
7. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
8. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-18.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser le scooter.
U3C6F1F0.book Page 4 Wednesday, August 6, 2008 9:13 AM

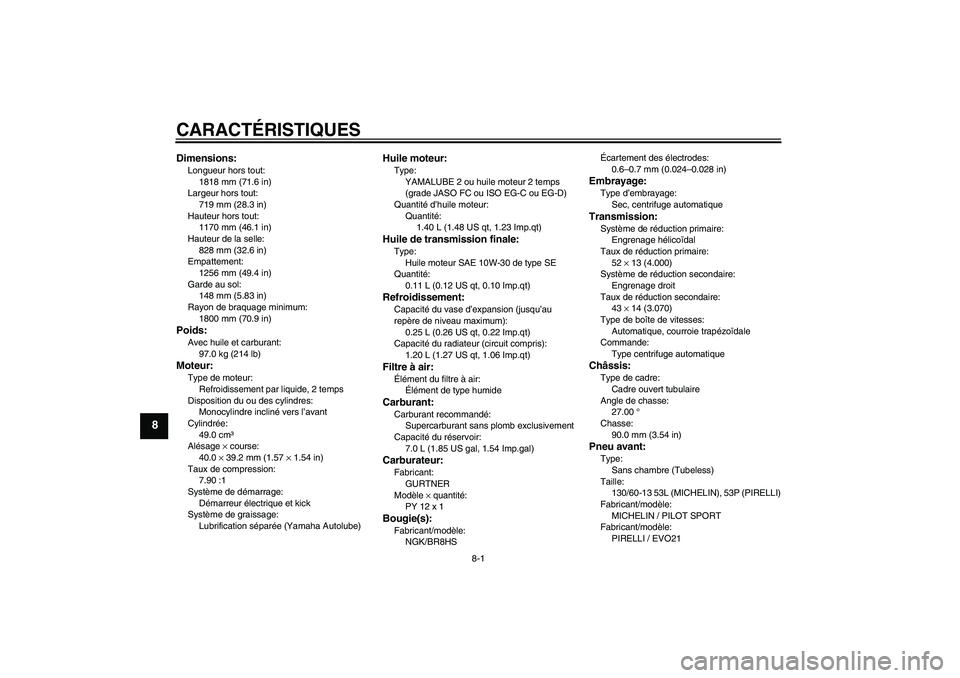

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1818 mm (71.6 in)
Largeur hors tout:
719 mm (28.3 in)
Hauteur hors tout:
1170 mm (46.1 in)
Hauteur de la selle:
828 mm (32.6 in)
Empattement:
1256 mm (49.4 in)
Garde au sol:
148 mm (5.83 in)
Rayon de braquage minimum:
1800 mm (70.9 in)Poids:Avec huile et carburant:
97.0 kg (214 lb)Moteur:Type de moteur:
Refroidissement par liquide, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm³
Alésage × course:
40.0 × 39.2 mm (1.57 × 1.54 in)
Taux de compression:
7.90 :1
Système de démarrage:
Démarreur électrique et kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)
Huile moteur:Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
1.40 L (1.48 US qt, 1.23 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-30 de type SE
Quantité:
0.11 L (0.12 US qt, 0.10 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.20 L (1.27 US qt, 1.06 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
7.0 L (1.85 US gal, 1.54 Imp.gal)Carburateur:Fabricant:
GURTNER
Modèle × quantité:
PY 12 x 1Bougie(s):Fabricant/modèle:
NGK/BR8HSÉcartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:Type d’embrayage:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
52 × 13 (4.000)
Système de réduction secondaire:
Engrenage droit
Taux de réduction secondaire:
43 × 14 (3.070)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiqueChâssis:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
27.00 °
Chasse:
90.0 mm (3.54 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
130/60-13 53L (MICHELIN), 53P (PIRELLI)
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO21
U3C6F1F0.book Page 1 Wednesday, August 6, 2008 9:13 AM

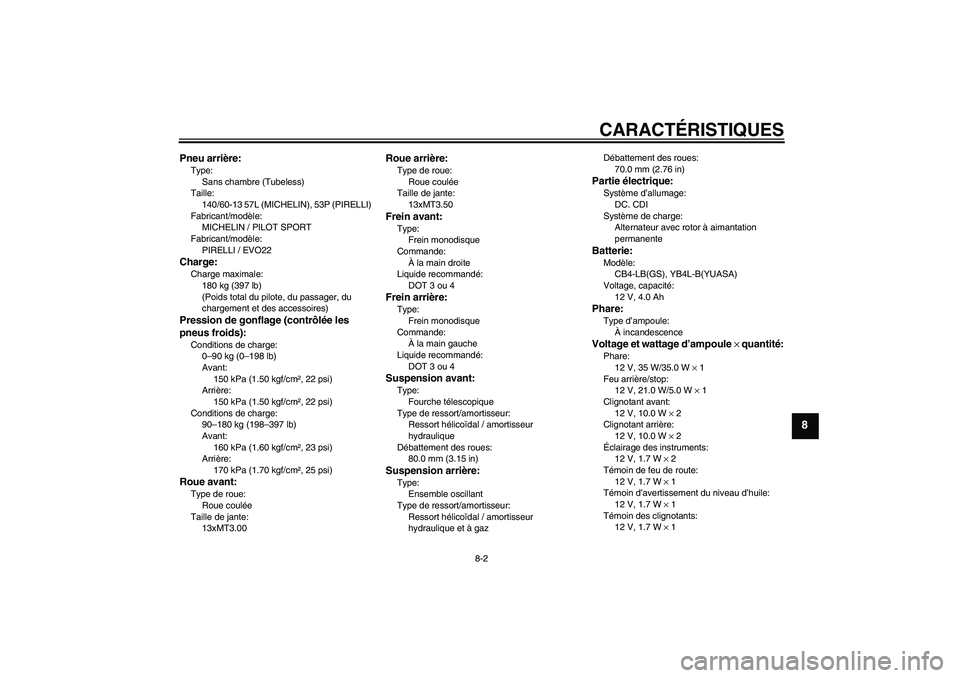

CARACTÉRISTIQUES
8-2
8
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Fabricant/modèle:
MICHELIN / PILOT SPORT
Fabricant/modèle:
PIRELLI / EVO22Charge:Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
150 kPa (1.50 kgf/cm², 22 psi)
Arrière:
150 kPa (1.50 kgf/cm², 22 psi)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
160 kPa (1.60 kgf/cm², 23 psi)
Arrière:
170 kPa (1.70 kgf/cm², 25 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
13xMT3.00
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
13xMT3.50Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 ou 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 3 ou 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
80.0 mm (3.15 in)Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gazDébattement des roues:
70.0 mm (2.76 in)
Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
CB4-LB(GS), YB4L-B(YUASA)
Voltage, capacité:
12 V, 4.0 AhPhare:Type d’ampoule:
À incandescenceVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
Feu arrière/stop:
12 V, 21.0 W/5.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Éclairage des instruments:
12 V, 1.7 W × 2
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 1
U3C6F1F0.book Page 2 Wednesday, August 6, 2008 9:13 AM

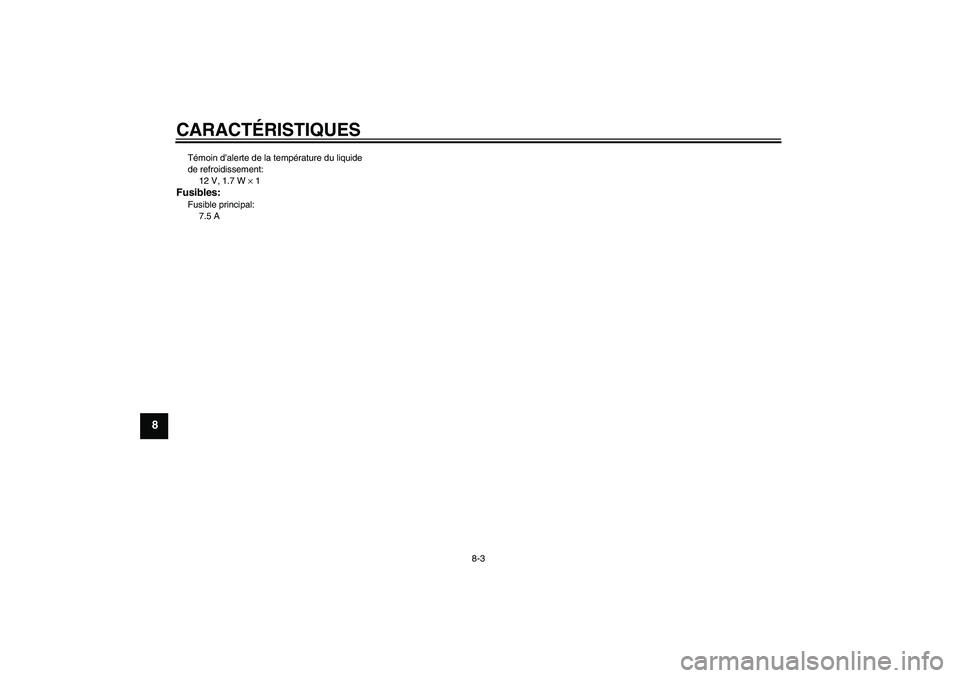

CARACTÉRISTIQUES
8-3
8
Témoin d’alerte de la température du liquide
de refroidissement:
12 V, 1.7 W × 1Fusibles:Fusible principal:
7.5 A
U3C6F1F0.book Page 3 Wednesday, August 6, 2008 9:13 AM

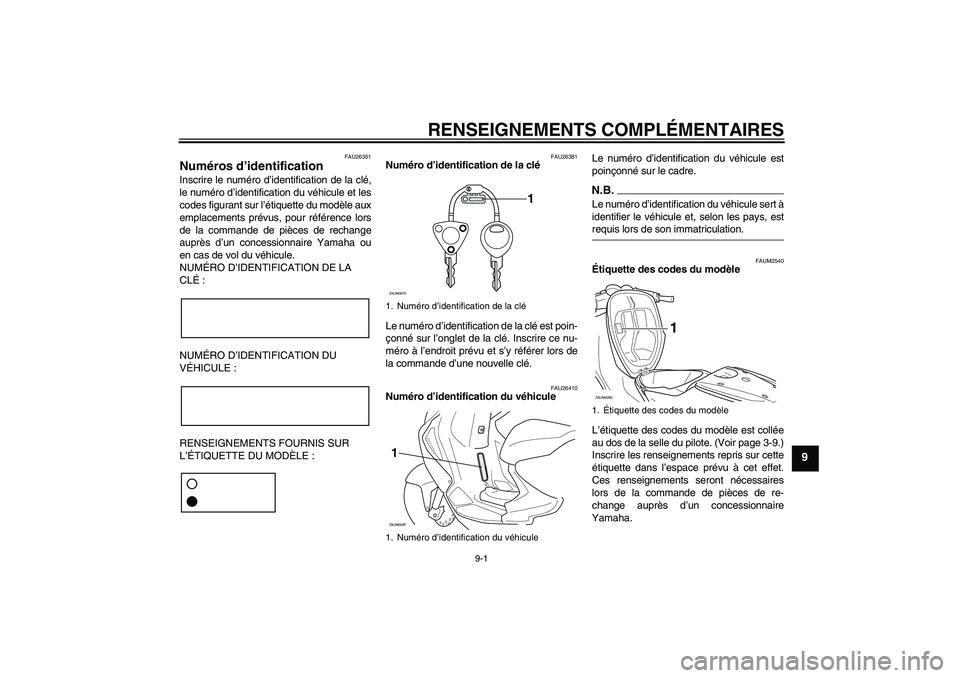

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, estrequis lors de son immatriculation.
FAUM2540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle du pilote. (Voir page 3-9.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070 1ZAUM0287
1.Étiquette des codes du modèle
1
ZAUM0295
U3C6F1F0.book Page 1 Wednesday, August 6, 2008 9:13 AM

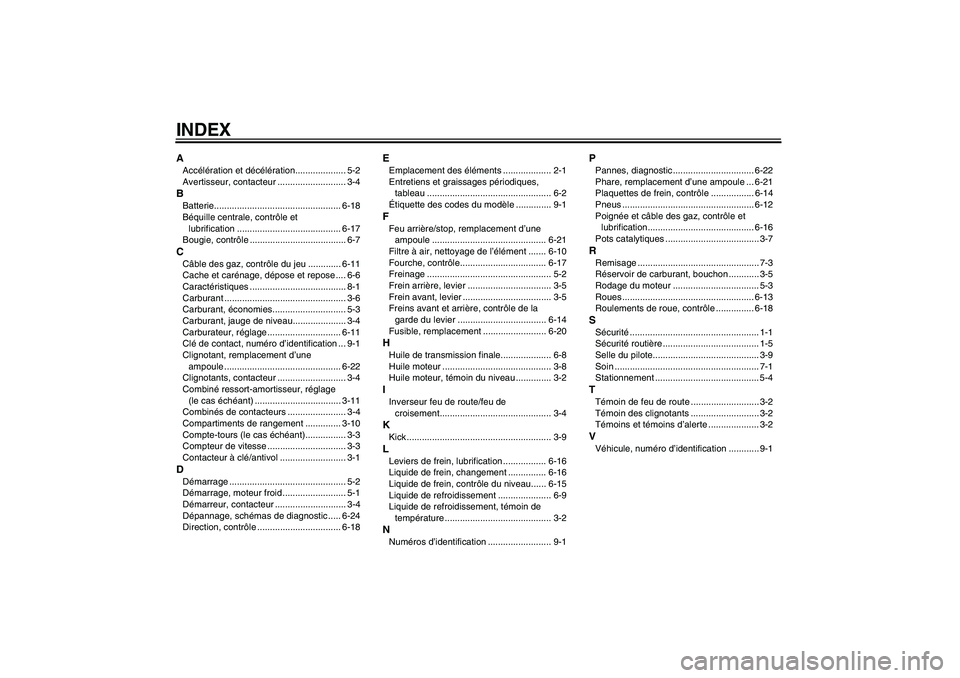

INDEXAAccélération et décélération.................... 5-2
Avertisseur, contacteur ........................... 3-4BBatterie.................................................. 6-18
Béquille centrale, contrôle et
lubrification ......................................... 6-17
Bougie, contrôle ...................................... 6-7CCâble des gaz, contrôle du jeu ............. 6-11
Cache et carénage, dépose et repose .... 6-6
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-6
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-4
Carburateur, réglage ............................. 6-11
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-22
Clignotants, contacteur ........................... 3-4
Combiné ressort-amortisseur, réglage
(le cas échéant) .................................. 3-11
Combinés de contacteurs ....................... 3-4
Compartiments de rangement .............. 3-10
Compte-tours (le cas échéant)................ 3-3
Compteur de vitesse ............................... 3-3
Contacteur à clé/antivol .......................... 3-1DDémarrage .............................................. 5-2
Démarrage, moteur froid ......................... 5-1
Démarreur, contacteur ............................ 3-4
Dépannage, schémas de diagnostic ..... 6-24
Direction, contrôle ................................. 6-18
EEmplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-21
Filtre à air, nettoyage de l’élément ....... 6-10
Fourche, contrôle.................................. 6-17
Freinage ................................................. 5-2
Frein arrière, levier ................................. 3-5
Frein avant, levier ................................... 3-5
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-14
Fusible, remplacement ......................... 6-20HHuile de transmission finale.................... 6-8
Huile moteur ........................................... 3-8
Huile moteur, témoin du niveau .............. 3-2IInverseur feu de route/feu de
croisement............................................ 3-4KKick ......................................................... 3-9LLeviers de frein, lubrification ................. 6-16
Liquide de frein, changement ............... 6-16
Liquide de frein, contrôle du niveau...... 6-15
Liquide de refroidissement ..................... 6-9
Liquide de refroidissement, témoin de
température .......................................... 3-2NNuméros d’identification ......................... 9-1
PPannes, diagnostic ................................ 6-22
Phare, remplacement d’une ampoule ... 6-21
Plaquettes de frein, contrôle ................. 6-14
Pneus .................................................... 6-12
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-16
Pots catalytiques ..................................... 3-7RRemisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-5
Rodage du moteur .................................. 5-3
Roues .................................................... 6-13
Roulements de roue, contrôle ............... 6-18SSécurité................................................... 1-1
Sécurité routière ...................................... 1-5
Selle du pilote.......................................... 3-9
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-2
Témoin des clignotants ........................... 3-2
Témoins et témoins d’alerte .................... 3-2VVéhicule, numéro d’identification ............ 9-1
