COMMANDES ET INSTRUMENTS
3-5
3
5. Appuyer sur le bouton “RESET/SE-
LECT” pendant au moins trois se-
condes pour que la montre se mette
en marche.N.B.

dant au moins trois secondes avant de
tourner la clé de contact sur Ž, sinon le
Modes compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection “RE-
SET/SELECT“ pour modifier l’affichage des
compteurs (compteur kilométrique “ODO”
et totalisateur journalier “TRIP”) dans
l’ordre suivant :
ODO → TRIP → ODOQuand l’indicateur d’alerte du niveau de
carburant s’allume (se reporter à la page
3-2), le compteur kilométrique passe auto-
matiquement en mode d’affichage de la ré-
serve “TRIP F” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
l’affichage des compteurs (compteur kilo-
métrique et totalisateurs) se modifie
comme suit à la pression sur le bouton
“RESET/SELECT“ :
TRIP F → ODO → TRIP → TRIP F
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton “RESET/SELECT”, puis rappuyer
sur le bouton pendant au moins trois se-
condes. Si, une fois le plein de carburant
effectué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuelle-
ment, elle s’effectue automatiquement, etl’affichage retourne au mode affiché précé-
demment après que le véhicule a parcouru
une distance d’environ 5 km (3 mi).
N.B.

Indicateur de changement d’huile “OIL
CHANGE”
Cet indicateur s’allume après 1000 km (600
mi) d’utilisation, puis à 3000 km (1800 mi),
puis tous les 3000 km (1800 mi) par la suite,
afin de signaler que l’huile moteur doit être
remplacée. (Voir page 6-10)
Jauge de niveau de carburant
La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. Les segments de la
ZAUM0914
RESET/
SELECT
RESET/
SELECT
ZAUM0915
RESET/
SELECT
RESET/
SELECT
RESET/
SELECT
ZAUM1078
OIL
CHAN
GE
U1GBF0F0.book Page 5 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-6
3
jauge de niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à
mesure que le niveau diminue. Lorsque
seuls les deux derniers segments à proxi-
mité de “E” s’affichent, l’indicateur d’alerte
du niveau de carburant s’allume. Refaire le
plein dès que possible.N.B.

veau de carburant dans le réservoir.Dispositif embarqué de diagnostic de
pannes
Le circuit électrique du carburant est sur-
veillé par un dispositif embarqué de dia-
gnostic de pannes.
Si un problème est détecté dans le circuit
électrique de carburant, tous les segments
de la jauge de niveau de carburant et l’indi-cateur d’alerte du niveau de carburant se
mettent à clignoter l’un après l’autre. Le cas
échéant, faire contrôler le véhicule par un
concessionnaire Yamaha.
FAU1234E
Combinés de contacteursGauche
Droite
ZAUM1066
O
IL
CHAN
GE
ZAUM1067
O
IL
CHAN
GE
1. Contacteur d’avertisseur “ ”
2. Contacteur des clignotants “ / ”
3. Inverseur feu de route/feu de
croisement “ / ”
1. Contacteur du démarreur “ ”ZAUM0918
12
3
1
ZAUM0919
U1GBF0F0.book Page 6 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU12401
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAUM1133
Contacteur du démarreur “ ”
Afin de lancer le moteur à l’aide du démar-
reur, appuyer sur ce contacteur tout en ac-
tionnant le frein avant ou arrière. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAU12952
Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
1. Levier de frein avant
1
ZAUM0791
1. Levier de frein arrière
1
ZAUM0085
U1GBF0F0.book Page 7 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAUM3261
Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant
1. Ouvrir la selle du passager. (Voir page
3-11.)
2. Tourner le bouchon du réservoir de
carburant dans le sens inverse des ai-
guilles d’une montre, puis le retirer.
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon du réservoir de
carburant en place dans l’orifice du ré-
servoir, puis le tourner dans le sens
des aiguilles d’une montre.
2. Refermer la selle du passager.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.
1. Bouchon du réservoir de carburantZAUM1068
1
U1GBF0F0.book Page 8 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-9
3
3. Essuyer immédiatement toute coulurede carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU54601
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximumZAUM0923
1
2
Carburant recommandé : Essence super sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant : 6.0 L (1.59 US gal, 1.32 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de
carburant : 1.0 L (0.26 US gal, 0.22 Imp.gal)
U1GBF0F0.book Page 9 Monday, July 15, 2013 1:00 PM

COMMANDES ET INSTRUMENTS
3-10
3
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAUM3140
KickSi le moteur ne se met pas en marche
lorsqu’on appuie sur le contacteur du dé-
marreur, utiliser le kick. Mettre le moteur en
marche en actionnant légèrement la pédale
de kick jusqu’à ce que les pignons soient
en prise, puis l’actionner vigoureusement
mais en souplesse.1. Pédale de kickZAUM1069
1
U1GBF0F0.book Page 10 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-11
3
FAUM2831
SellesSelle du passager
Ouverture de la selle du passager1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
N.B.Ne pas enfoncer la clé en la tournant.3. La selle du passager se relève auto-
matiquement.ATTENTION
FCAM1111
Veiller à retirer tous les objets de la selle
du passager avant de l’ouvrir. Les objets
qui restent sur la selle peuvent tomber,
se casser ou s’endommager lorsque la
selle s’ouvre.
Fermeture de la selle du passager1. Abaisser la selle du passager, puis ap-
puyer sur celle-ci afin de la verrouiller.
2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.N.B.
mise en place correctement avant de dé-

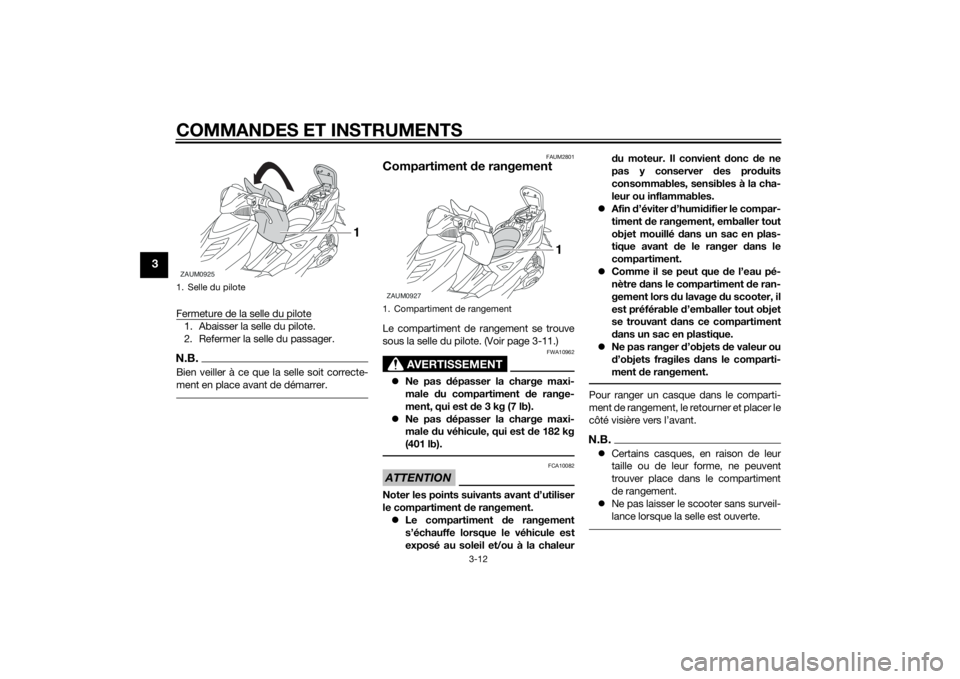

marrer.Selle du pilote
Ouverture de la selle du pilote1. Ouvrir la selle du passager.
2. Relever la selle du pilote.
1. Selle du passager
2. Selle du piloteZAUM0926
2 1
1. Ouvrir.ZAUM0943
1. Selle du passagerZAUM1070
1
U1GBF0F0.book Page 11 Wednesday, June 26, 2013 4:31 PM

COMMANDES ET INSTRUMENTS
3-12
3
Fermeture de la selle du pilote1. Abaisser la selle du pilote.
2. Refermer la selle du passager.N.B.Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
FAUM2801
Compartiment de rangementLe compartiment de rangement se trouve
sous la selle du pilote. (Voir page 3-11.)
AVERTISSEMENT
FWA10962
Ne pas dépasser la charge maxi-
male du compartiment de range-
ment, qui est de 3 kg (7 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 182 kg
(401 lb).ATTENTION
FCA10082
Noter les points suivants avant d’utiliser
le compartiment de rangement.
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleurdu moteur. Il convient donc de ne
pas y conserver des produits
consommables, sensibles à la cha-
leur ou inflammables.
Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plas-
tique avant de le ranger dans le
compartiment.
Comme il se peut que de l’eau pé-
nètre dans le compartiment de ran-
gement lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.
Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’avant.N.B.Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment
de rangement.
Ne pas laisser le scooter sans surveil-
lance lorsque la selle est ouverte.
1. Selle du piloteZAUM0925
1
1. Compartiment de rangementZAUM0927
1
U1GBF0F0.book Page 12 Wednesday, June 26, 2013 4:31 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15598
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant• Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-8
Huile moteur• Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile.6-10
Huile de transmission finale• S’assurer de l’absence de fuites d’huile. 6-12
Liquide de refroidissement• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-13
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-19, 6-19
U1GBF0F0.book Page 1 Wednesday, June 26, 2013 4:31 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci-
fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-19, 6-19
Poignée des gaz• S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-15, 6-21
Roues et pneus• S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-16, 6-18
Leviers de frein• S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.6-22
Béquille centrale• S’assurer du fonctionnement en douceur.
• Lubrifier le pivot si nécessaire.6-22
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Batterie• Contrôler le niveau du liquide.
• Remplir d’eau distillée si nécessaire.6-24 ÉLÉMENTS CONTRÔLES PAGES
U1GBF0F0.book Page 2 Wednesday, June 26, 2013 4:31 PM
