3-6

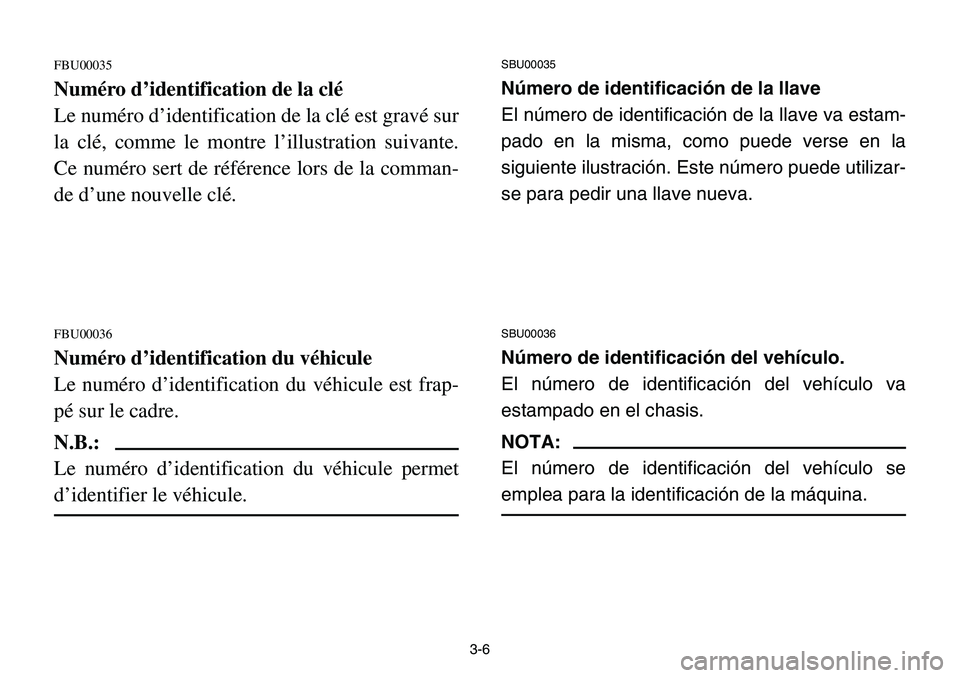

FBU00035
Numéro d’identification de la clé
Le numéro d’identification de la clé est gravé sur
la clé, comme le montre l’illustration suivante.
Ce numéro sert de référence lors de la comman-
de d’une nouvelle clé.
SBU00035
Número de identificación de la llave
El número de identificación de la llave va estam-
pado en la misma, como puede verse en la
siguiente ilustración. Este número puede utilizar-
se para pedir una llave nueva.
FBU00036
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est frap-
pé sur le cadre.
N.B.:
Le numéro d’identification du véhicule permet
d’identifier le véhicule.
SBU00036
Número de identificación del vehículo.
El número de identificación del vehículo va
estampado en el chasis.
NOTA:
El número de identificación del vehículo se
emplea para la identificación de la máquina.

3-7
EBU00038

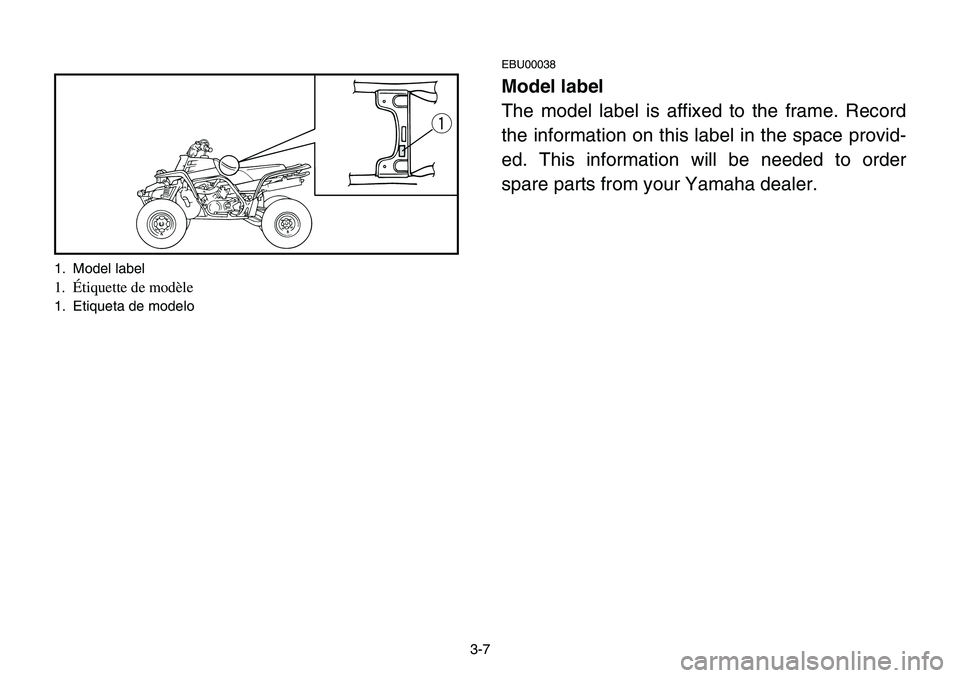

Model label
The model label is affixed to the frame. Record
the information on this label in the space provid-
ed. This information will be needed to order
spare parts from your Yamaha dealer.
q
1. Model label
1. Étiquette de modèle
1. Etiqueta de modelo

3-8

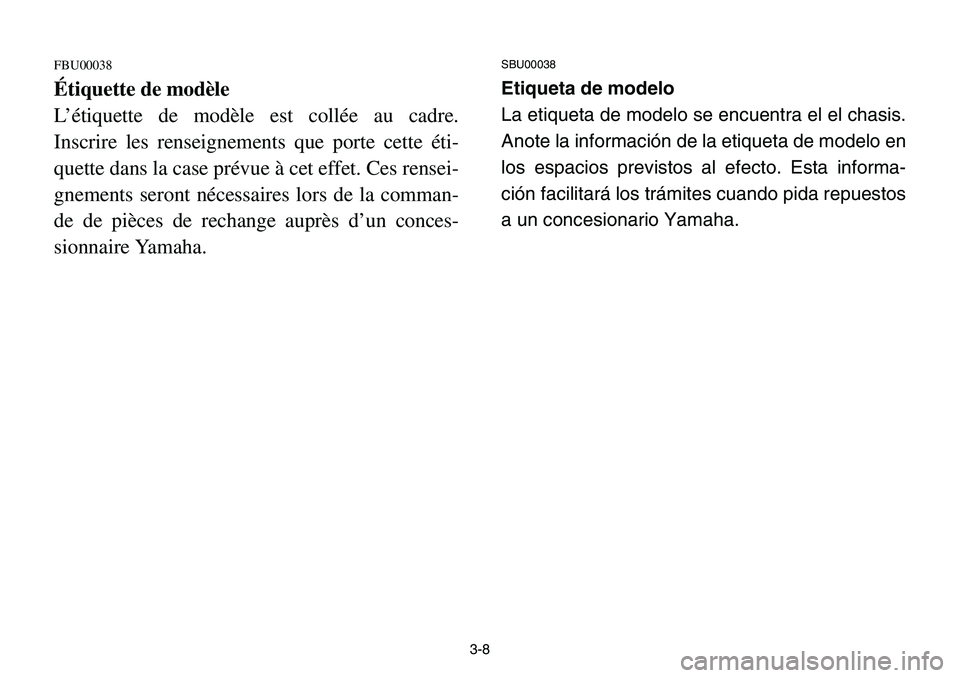

FBU00038
Étiquette de modèle
L’étiquette de modèle est collée au cadre.
Inscrire les renseignements que porte cette éti-
quette dans la case prévue à cet effet. Ces rensei-
gnements seront nécessaires lors de la comman-
de de pièces de rechange auprès d’un conces-
sionnaire Yamaha.
SBU00038
Etiqueta de modelo
La etiqueta de modelo se encuentra el el chasis.
Anote la información de la etiqueta de modelo en
los espacios previstos al efecto. Esta informa-
ción facilitará los trámites cuando pida repuestos
a un concesionario Yamaha.

EBU00040

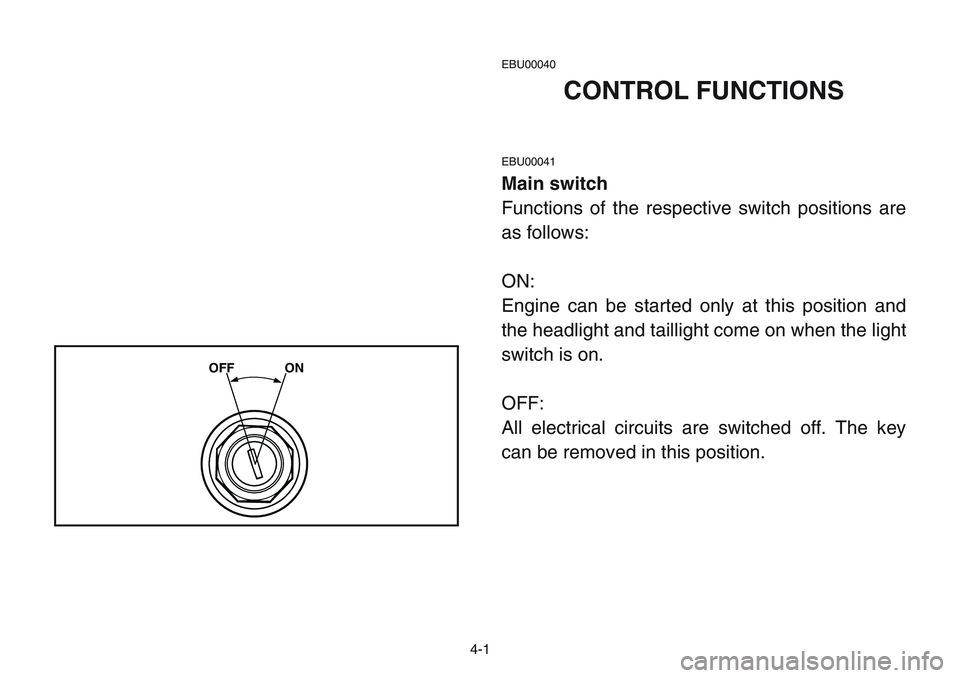

CONTROL FUNCTIONS
EBU00041
Main switch
Functions of the respective switch positions are
as follows:
ON:
Engine can be started only at this position and
the headlight and taillight come on when the light
switch is on.
OFF:
All electrical circuits are switched off. The key
can be removed in this position.
OFF ON
4-1

4-2

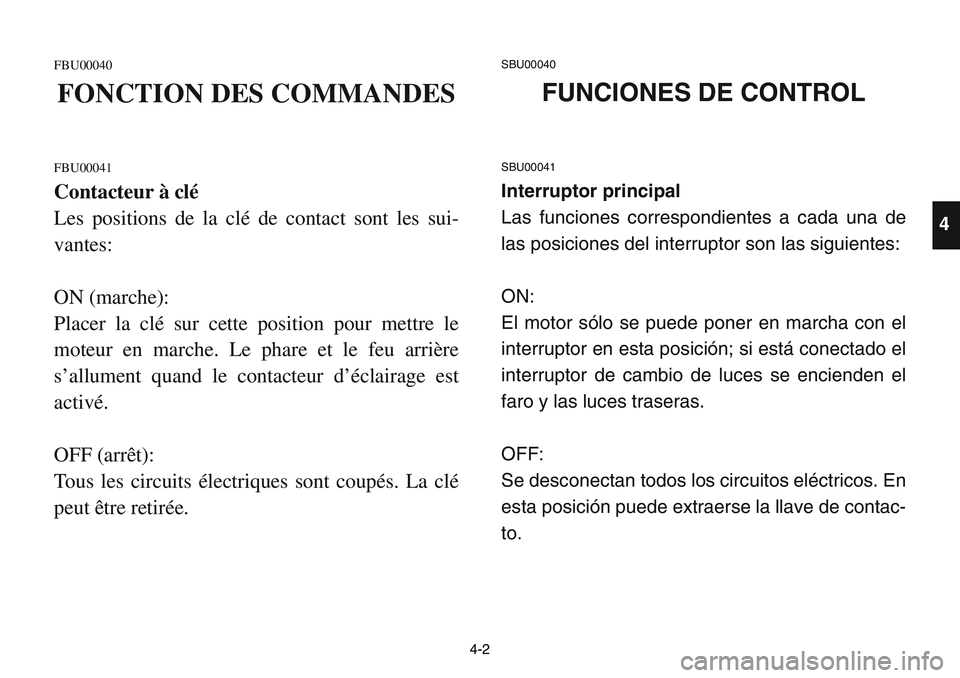

FBU00040
FONCTION DES COMMANDES
FBU00041
Contacteur à clé
Les positions de la clé de contact sont les sui-
vantes:
ON (marche):
Placer la clé sur cette position pour mettre le
moteur en marche. Le phare et le feu arrière
s’allument quand le contacteur d’éclairage est
activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé
peut être retirée.
SBU00040
FUNCIONES DE CONTROL
SBU00041
Interruptor principal
Las funciones correspondientes a cada una de
las posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el
interruptor en esta posición; si está conectado el
interruptor de cambio de luces se encienden el
faro y las luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contac-
to.
4

4-3

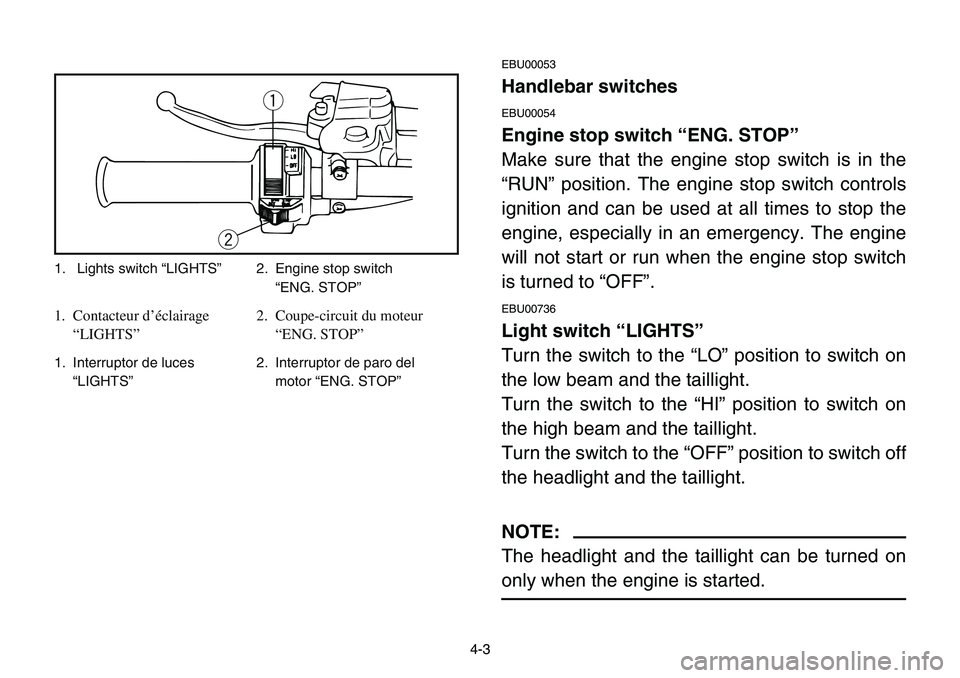

EBU00053
Handlebar switches
EBU00054
Engine stop switch “ENG. STOP”
Make sure that the engine stop switch is in the
“RUN” position. The engine stop switch controls
ignition and can be used at all times to stop the
engine, especially in an emergency. The engine
will not start or run when the engine stop switch
is turned to “OFF”.
EBU00736
Light switch “LIGHTS”
Turn the switch to the “LO” position to switch on
the low beam and the taillight.
Turn the switch to the “HI” position to switch on
the high beam and the taillight.
Turn the switch to the “OFF” position to switch off
the headlight and the taillight.
NOTE:
The headlight and the taillight can be turned on
only when the engine is started.
q
w
1. Lights switch “LIGHTS” 2. Engine stop switch
“ENG. STOP”
1. Contacteur d’éclairage 2. Coupe-circuit du moteur
“LIGHTS” “ENG. STOP”
1. Interruptor de luces 2. Interruptor de paro del
“LIGHTS” motor “ENG. STOP”

4-4

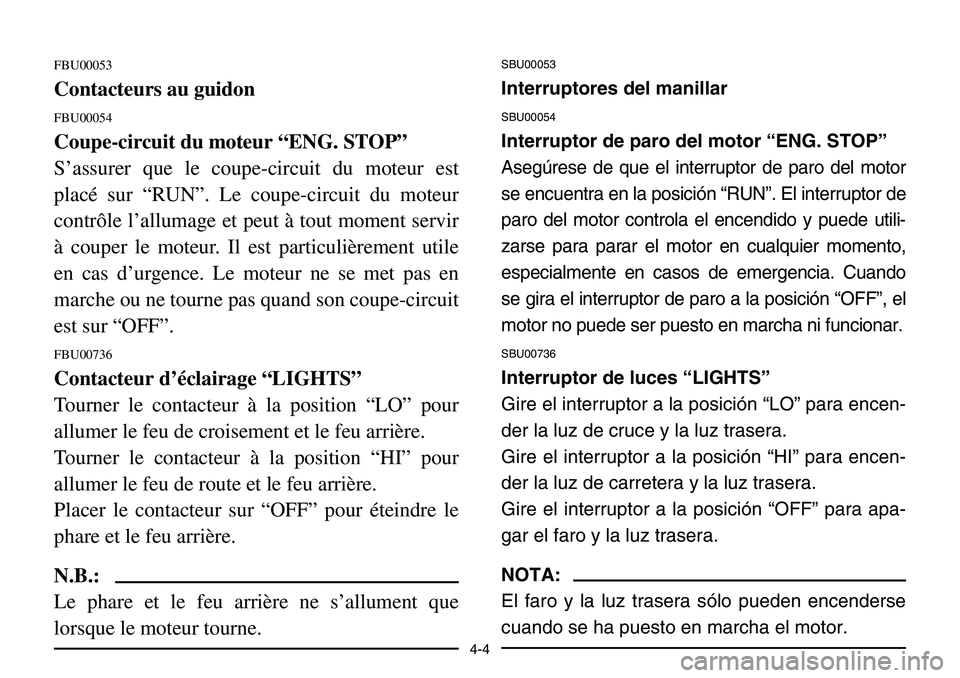

FBU00053
Contacteurs au guidon
FBU00054
Coupe-circuit du moteur “ENG. STOP”
S’assurer que le coupe-circuit du moteur est
placé sur “RUN”. Le coupe-circuit du moteur
contrôle l’allumage et peut à tout moment servir
à couper le moteur. Il est particulièrement utile
en cas d’urgence. Le moteur ne se met pas en
marche ou ne tourne pas quand son coupe-circuit
est sur “OFF”.
FBU00736
Contacteur d’éclairage “LIGHTS”
Tourner le contacteur à la position “LO” pour
allumer le feu de croisement et le feu arrière.
Tourner le contacteur à la position “HI” pour
allumer le feu de route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre le
phare et le feu arrière.
N.B.:
Le phare et le feu arrière ne s’allument que
lorsque le moteur tourne.
SBU00053
Interruptores del manillar
SBU00054
Interruptor de paro del motor “ENG. STOP”
Asegúrese de que el interruptor de paro del motor
se encuentra en la posición “RUN”. El interruptor de
paro del motor controla el encendido y puede utili-
zarse para parar el motor en cualquier momento,
especialmente en casos de emergencia. Cuando
se gira el interruptor de paro a la posición “OFF”, el
motor no puede ser puesto en marcha ni funcionar.
SBU00736
Interruptor de luces “LIGHTS”
Gire el interruptor a la posición “LO” para encen-
der la luz de cruce y la luz trasera.
Gire el interruptor a la posición “HI” para encen-
der la luz de carretera y la luz trasera.
Gire el interruptor a la posición “OFF” para apa-
gar el faro y la luz trasera.
NOTA:
El faro y la luz trasera sólo pueden encenderse
cuando se ha puesto en marcha el motor.

4-5
EBU00063

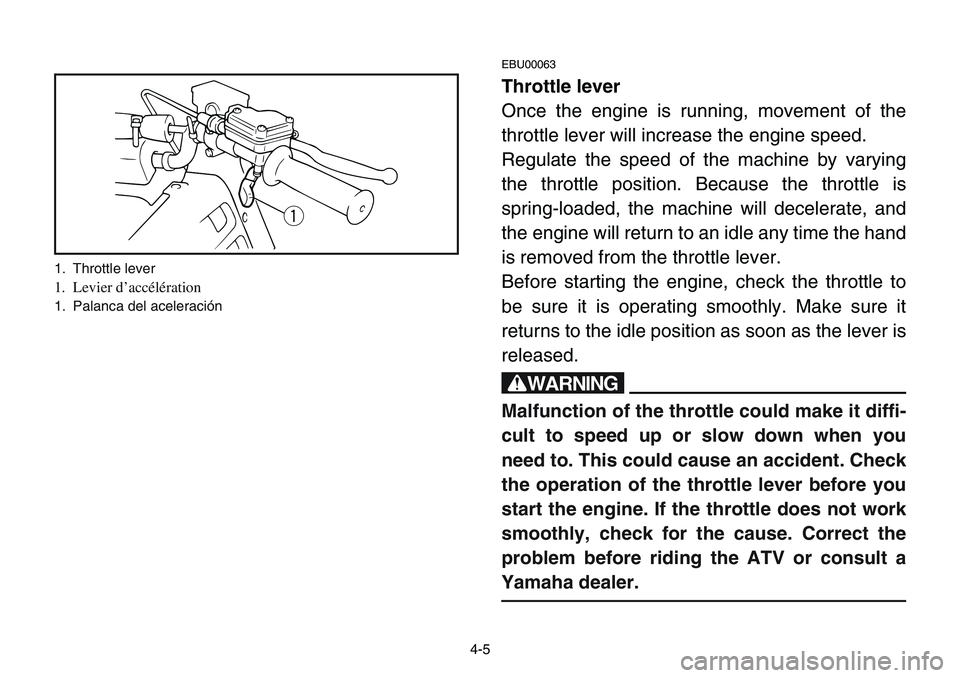

Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying
the throttle position. Because the throttle is
spring-loaded, the machine will decelerate, and
the engine will return to an idle any time the hand
is removed from the throttle lever.
Before starting the engine, check the throttle to
be sure it is operating smoothly. Make sure it
returns to the idle position as soon as the lever is
released.
w
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you
need to. This could cause an accident. Check
the operation of the throttle lever before you
start the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
q
1. Throttle lever
1. Levier d’accélération
1. Palanca del aceleración

4-6

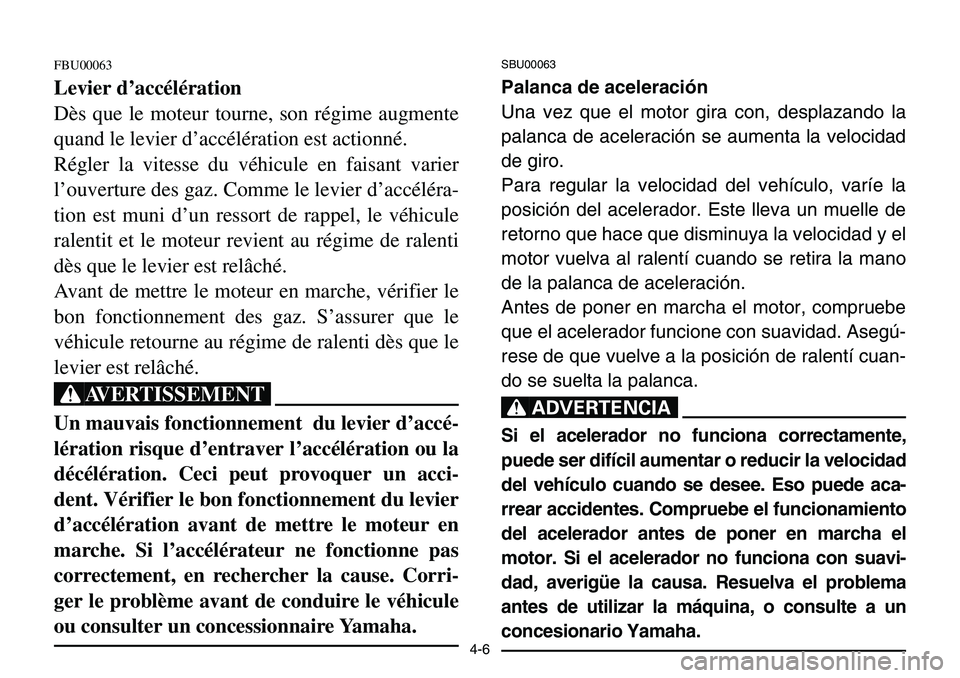

FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente
quand le levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier
l’ouverture des gaz. Comme le levier d’accéléra-
tion est muni d’un ressort de rappel, le véhicule
ralentit et le moteur revient au régime de ralenti
dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement des gaz. S’assurer que le
véhicule retourne au régime de ralenti dès que le
levier est relâché.
XG
Un mauvais fonctionnement du levier d’accé-
lération risque d’entraver l’accélération ou la
décélération. Ceci peut provoquer un acci-
dent. Vérifier le bon fonctionnement du levier
d’accélération avant de mettre le moteur en
marche. Si l’accélérateur ne fonctionne pas
correctement, en rechercher la cause. Corri-
ger le problème avant de conduire le véhicule
ou consulter un concessionnaire Yamaha.
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la
palanca de aceleración se aumenta la velocidad
de giro.
Para regular la velocidad del vehículo, varíe la
posición del acelerador. Este lleva un muelle de
retorno que hace que disminuya la velocidad y el
motor vuelva al ralentí cuando se retira la mano
de la palanca de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuan-
do se suelta la palanca.
XR
Si el acelerador no funciona correctamente,
puede ser difícil aumentar o reducir la velocidad
del vehículo cuando se desee. Eso puede aca-
rrear accidentes. Compruebe el funcionamiento
del acelerador antes de poner en marcha el
motor. Si el acelerador no funciona con suavi-
dad, averigüe la causa. Resuelva el problema
antes de utilizar la máquina, o consulte a un
concesionario Yamaha.

4-7
EBU00065

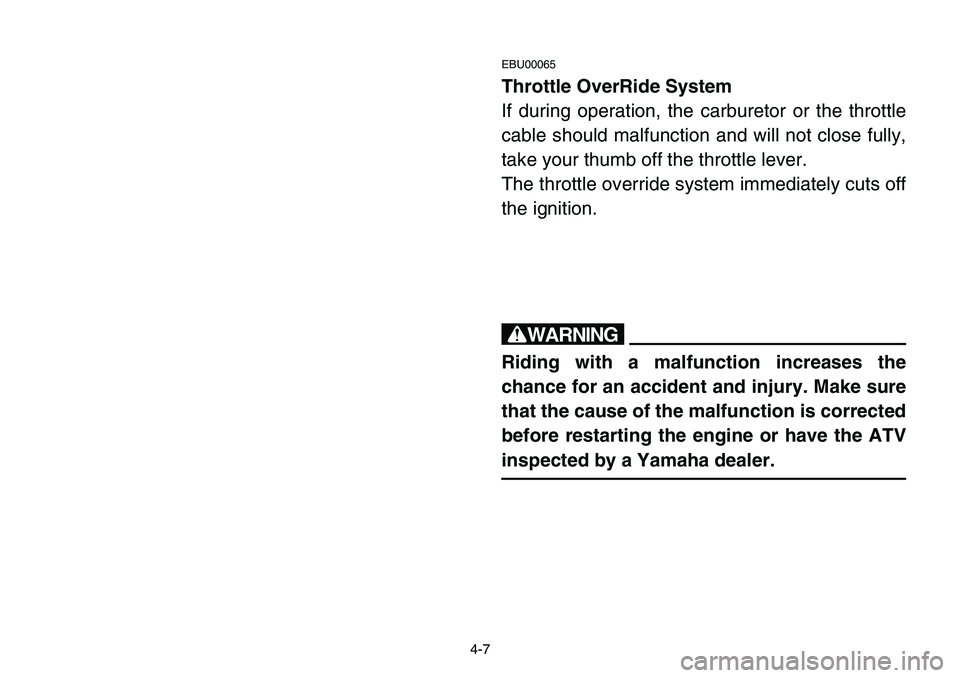

Throttle OverRide System
If during operation, the carburetor or the throttle
cable should malfunction and will not close fully,
take your thumb off the throttle lever.
The throttle override system immediately cuts off
the ignition.
w
Riding with a malfunction increases the
chance for an accident and injury. Make sure
that the cause of the malfunction is corrected
before restarting the engine or have the ATV
inspected by a Yamaha dealer.
