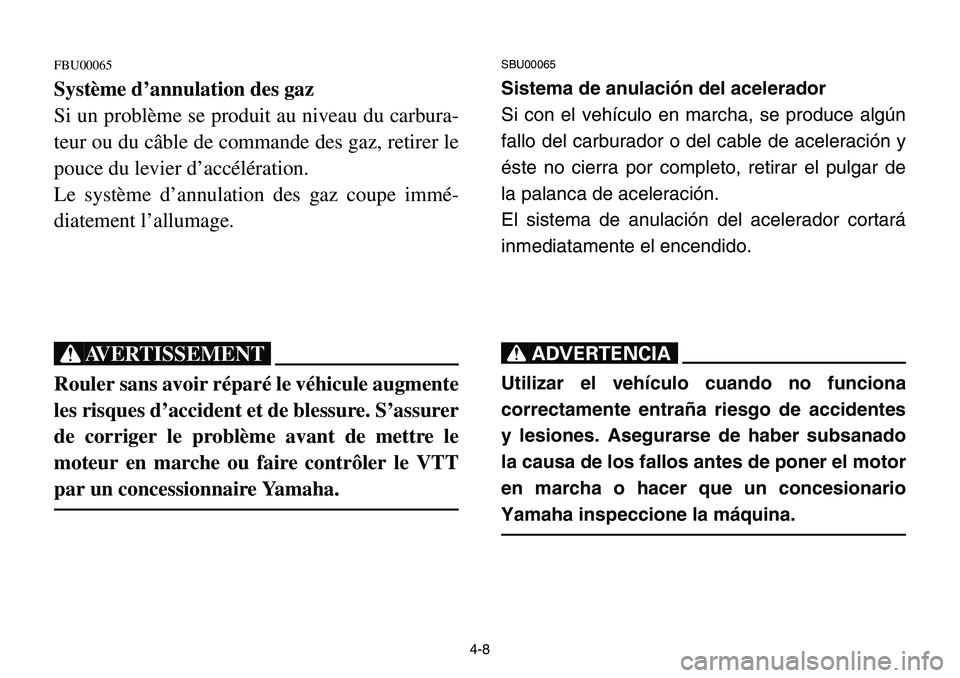

4-8
FBU00065
Système d’annulation des gaz
Si un problème se produit au niveau du carbura-
teur ou du câble de commande des gaz, retirer le
pouce du levier d’accélération.
Le système d’annulation des gaz coupe immé-
diatement l’allumage.
XG
Rouler sans avoir réparé le véhicule augmente
les risques d’accident et de blessure. S’assurer
de corriger le problème avant de mettre le
moteur en marche ou faire contrôler le VTT
par un concessionnaire Yamaha.
SBU00065
Sistema de anulación del acelerador
Si con el vehículo en marcha, se produce algún
fallo del carburador o del cable de aceleración y
éste no cierra por completo, retirar el pulgar de
la palanca de aceleración.
El sistema de anulación del acelerador cortará
inmediatamente el encendido.
XR
Utilizar el vehículo cuando no funciona
correctamente entraña riesgo de accidentes
y lesiones. Asegurarse de haber subsanado
la causa de los fallos antes de poner el motor
en marcha o hacer que un concesionario
Yamaha inspeccione la máquina.

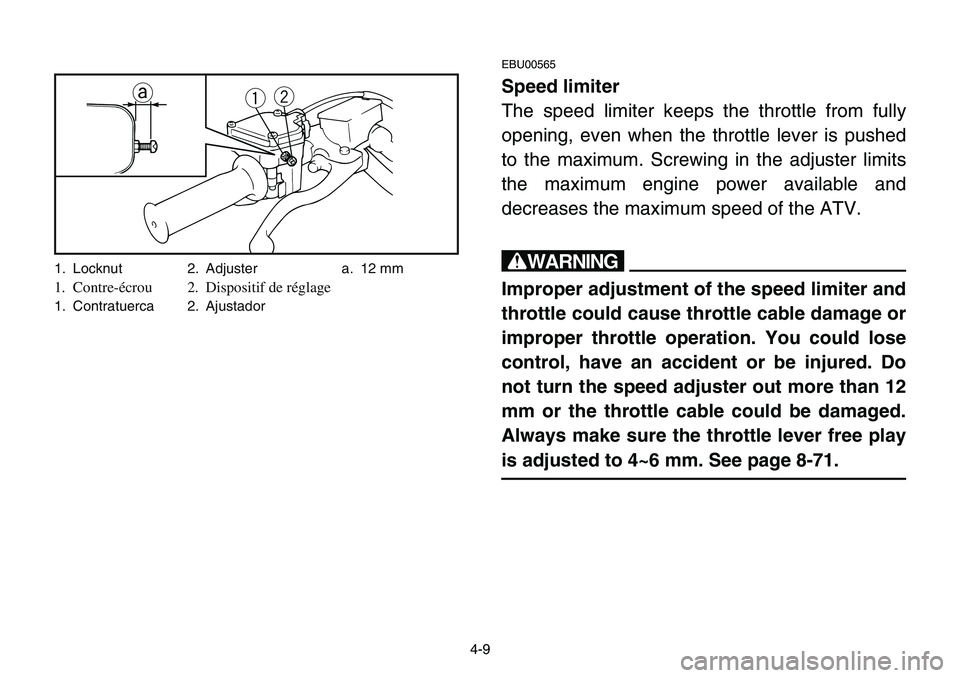

4-9
EBU00565
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed
to the maximum. Screwing in the adjuster limits
the maximum engine power available and
decreases the maximum speed of the ATV.
w
Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do
not turn the speed adjuster out more than 12
mm or the throttle cable could be damaged.
Always make sure the throttle lever free play
is adjusted to 4~6 mm. See page 8-71.
qaw
1. Locknut 2. Adjuster a. 12 mm
1. Contre-écrou 2. Dispositif de réglage
1. Contratuerca 2. Ajustador

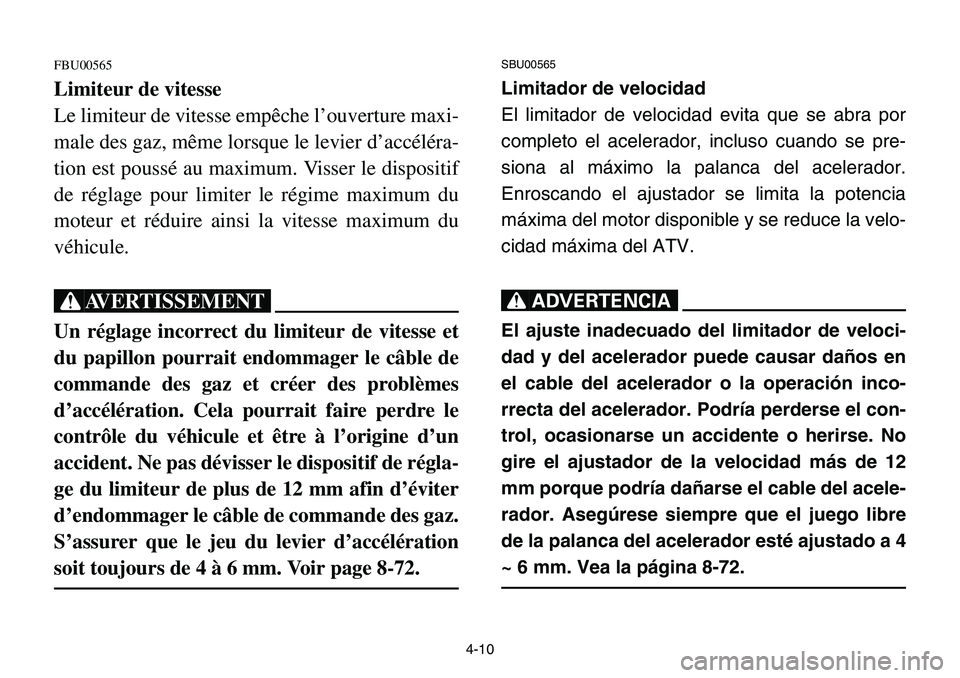

4-10
FBU00565
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maxi-
male des gaz, même lorsque le levier d’accéléra-
tion est poussé au maximum. Visser le dispositif
de réglage pour limiter le régime maximum du
moteur et réduire ainsi la vitesse maximum du
véhicule.
XG
Un réglage incorrect du limiteur de vitesse et
du papillon pourrait endommager le câble de
commande des gaz et créer des problèmes
d’accélération. Cela pourrait faire perdre le
contrôle du véhicule et être à l’origine d’un
accident. Ne pas dévisser le dispositif de régla-
ge du limiteur de plus de 12 mm afin d’éviter
d’endommager le câble de commande des gaz.
S’assurer que le jeu du levier d’accélération
soit toujours de 4 à 6 mm. Voir page 8-72.
SBU00565
Limitador de velocidad
El limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se pre-
siona al máximo la palanca del acelerador.
Enroscando el ajustador se limita la potencia
máxima del motor disponible y se reduce la velo-
cidad máxima del ATV.
XR
El ajuste inadecuado del limitador de veloci-
dad y del acelerador puede causar daños en
el cable del acelerador o la operación inco-
rrecta del acelerador. Podría perderse el con-
trol, ocasionarse un accidente o herirse. No
gire el ajustador de la velocidad más de 12
mm porque podría dañarse el cable del acele-
rador. Asegúrese siempre que el juego libre
de la palanca del acelerador esté ajustado a 4
~ 6 mm. Vea la página 8-72.

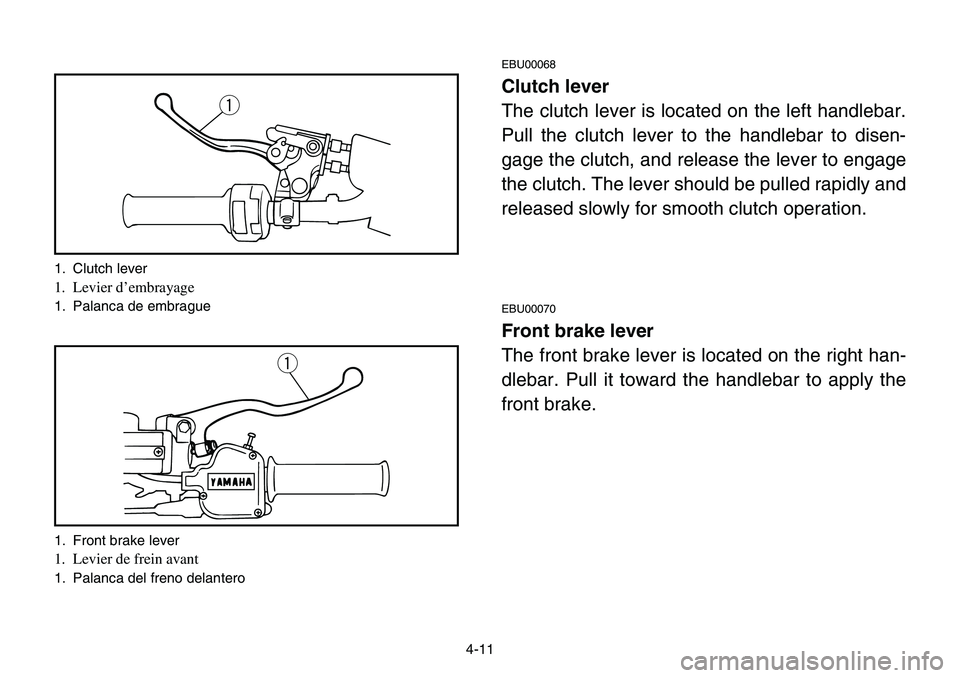

4-11
EBU00068
Clutch lever
The clutch lever is located on the left handlebar.
Pull the clutch lever to the handlebar to disen-
gage the clutch, and release the lever to engage
the clutch. The lever should be pulled rapidly and
released slowly for smooth clutch operation.
EBU00070
Front brake lever
The front brake lever is located on the right han-
dlebar. Pull it toward the handlebar to apply the
front brake.
q
q
1. Clutch lever
1. Levier d’embrayage
1. Palanca de embrague
1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero

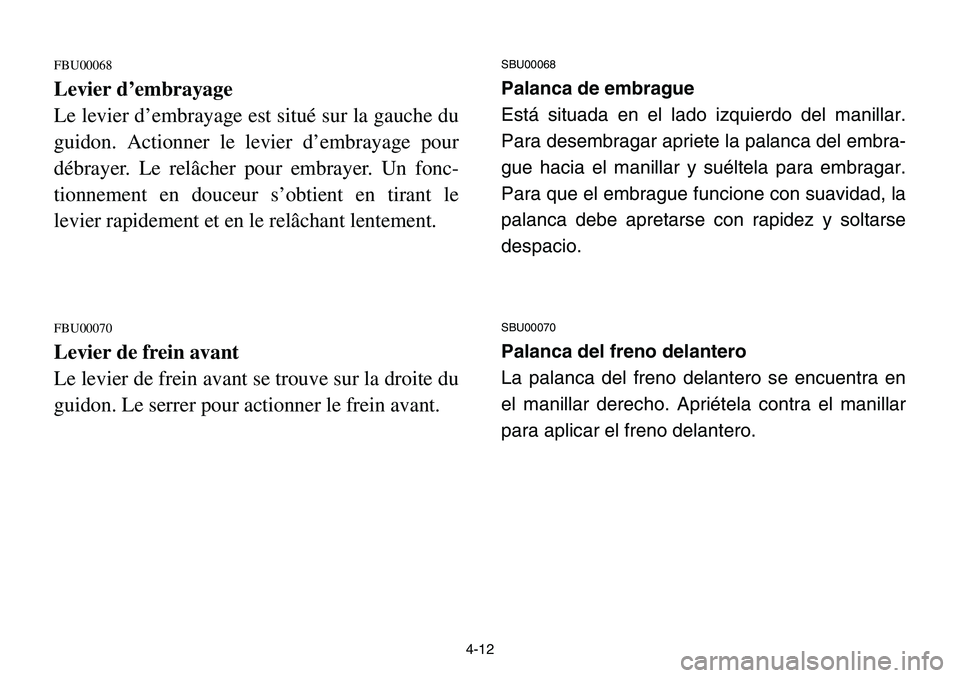

4-12
FBU00068
Levier d’embrayage
Le levier d’embrayage est situé sur la gauche du
guidon. Actionner le levier d’embrayage pour
débrayer. Le relâcher pour embrayer. Un fonc-
tionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
FBU00070
Levier de frein avant
Le levier de frein avant se trouve sur la droite du
guidon. Le serrer pour actionner le frein avant.
SBU00068
Palanca de embrague
Está situada en el lado izquierdo del manillar.
Para desembragar apriete la palanca del embra-
gue hacia el manillar y suéltela para embragar.
Para que el embrague funcione con suavidad, la
palanca debe apretarse con rapidez y soltarse
despacio.
SBU00070
Palanca del freno delantero
La palanca del freno delantero se encuentra en
el manillar derecho. Apriétela contra el manillar
para aplicar el freno delantero.

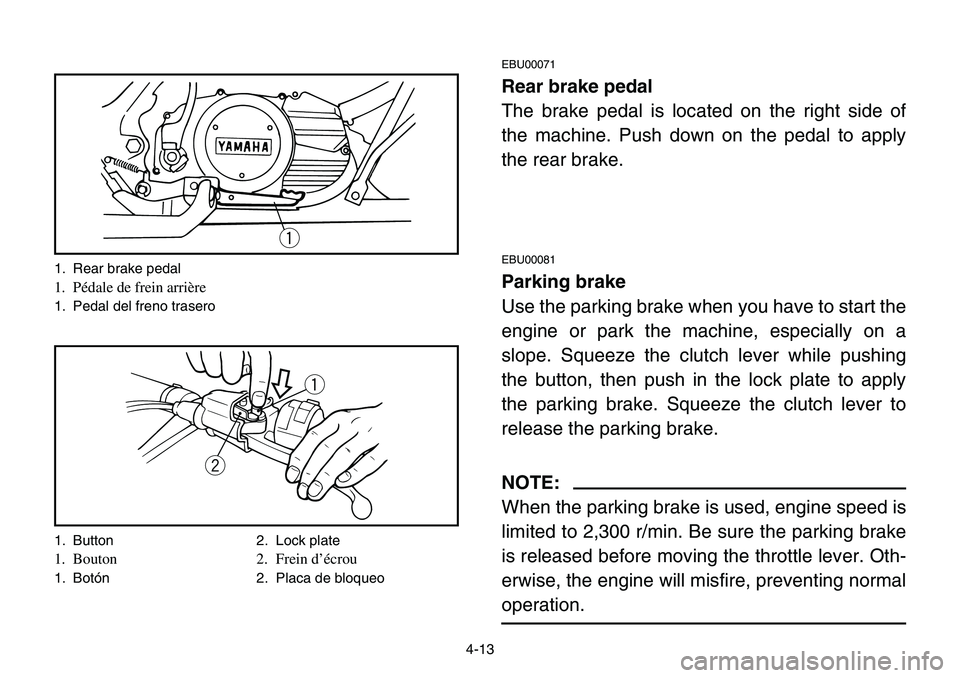

4-13
EBU00071
Rear brake pedal
The brake pedal is located on the right side of
the machine. Push down on the pedal to apply
the rear brake.
EBU00081
Parking brake
Use the parking brake when you have to start the
engine or park the machine, especially on a
slope. Squeeze the clutch lever while pushing
the button, then push in the lock plate to apply
the parking brake. Squeeze the clutch lever to
release the parking brake.
NOTE:
When the parking brake is used, engine speed is
limited to 2,300 r/min. Be sure the parking brake
is released before moving the throttle lever. Oth-
erwise, the engine will misfire, preventing normal
operation.
q
q
w
1. Rear brake pedal
1. Pédale de frein arrière
1. Pedal del freno trasero
1. Button 2. Lock plate
1. Bouton 2. Frein d’écrou
1. Botón 2. Placa de bloqueo

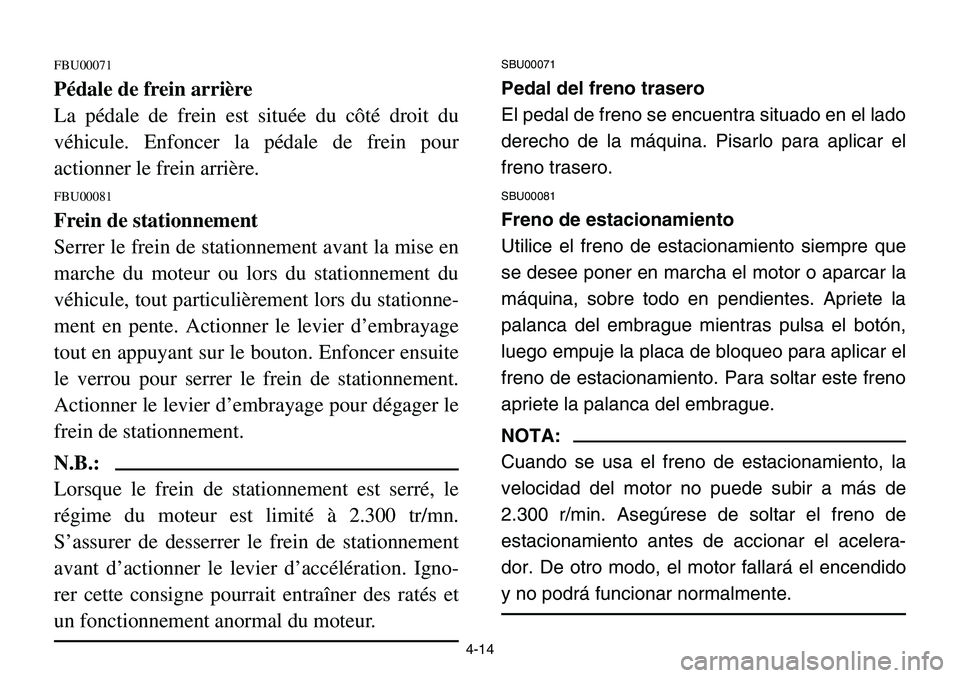

4-14
FBU00071
Pédale de frein arrière
La pédale de frein est située du côté droit du
véhicule. Enfoncer la pédale de frein pour
actionner le frein arrière.
FBU00081
Frein de stationnement
Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du
véhicule, tout particulièrement lors du stationne-
ment en pente. Actionner le levier d’embrayage
tout en appuyant sur le bouton. Enfoncer ensuite
le verrou pour serrer le frein de stationnement.
Actionner le levier d’embrayage pour dégager le
frein de stationnement.
N.B.:
Lorsque le frein de stationnement est serré, le
régime du moteur est limité à 2.300 tr/mn.
S’assurer de desserrer le frein de stationnement
avant d’actionner le levier d’accélération. Igno-
rer cette consigne pourrait entraîner des ratés et
un fonctionnement anormal du moteur.
SBU00071
Pedal del freno trasero
El pedal de freno se encuentra situado en el lado
derecho de la máquina. Pisarlo para aplicar el
freno trasero.
SBU00081
Freno de estacionamiento
Utilice el freno de estacionamiento siempre que
se desee poner en marcha el motor o aparcar la
máquina, sobre todo en pendientes. Apriete la
palanca del embrague mientras pulsa el botón,
luego empuje la placa de bloqueo para aplicar el
freno de estacionamiento. Para soltar este freno
apriete la palanca del embrague.
NOTA:
Cuando se usa el freno de estacionamiento, la
velocidad del motor no puede subir a más de
2.300 r/min. Asegúrese de soltar el freno de
estacionamiento antes de accionar el acelera-
dor. De otro modo, el motor fallará el encendido
y no podrá funcionar normalmente.

4-15
w
8Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is
not applied. This could cause loss of con-
trol or a collision.
8Always be sure you have released the
parking brake before you begin to ride. The
brake could overheat if you ride the ATV
without releasing the parking brake. You
could lose braking performance which
could cause an accident. You could also
wear out the brakes prematurely.

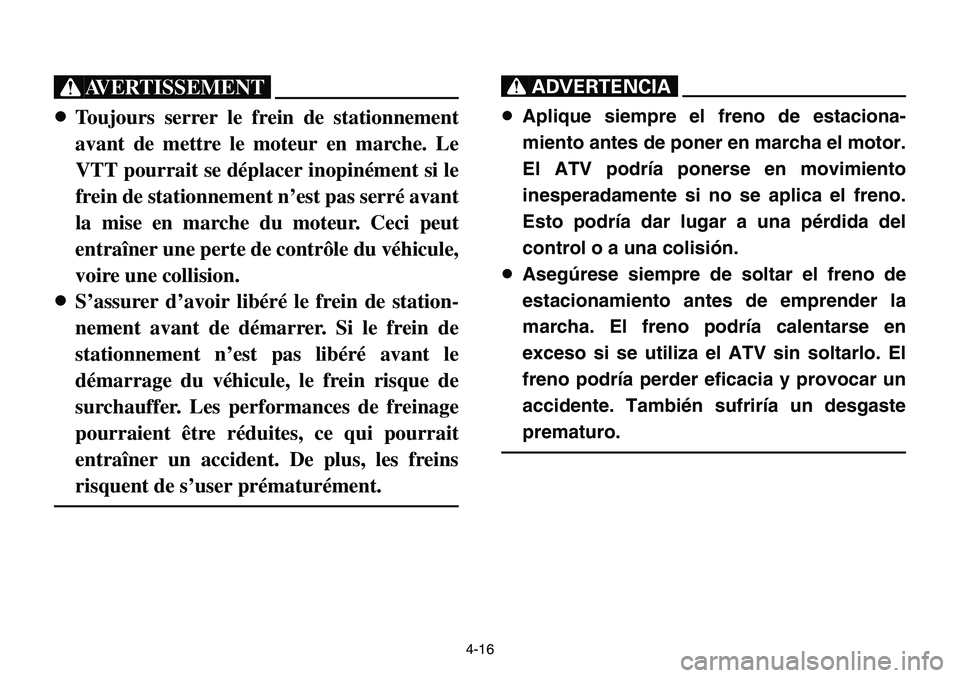

4-16
XG
8Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le
VTT pourrait se déplacer inopinément si le
frein de stationnement n’est pas serré avant
la mise en marche du moteur. Ceci peut
entraîner une perte de contrôle du véhicule,
voire une collision.
8S’assurer d’avoir libéré le frein de station-
nement avant de démarrer. Si le frein de
stationnement n’est pas libéré avant le
démarrage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait
entraîner un accident. De plus, les freins
risquent de s’user prématurément.
XR
8Aplique siempre el freno de estaciona-
miento antes de poner en marcha el motor.
El ATV podría ponerse en movimiento
inesperadamente si no se aplica el freno.
Esto podría dar lugar a una pérdida del
control o a una colisión.
8Asegúrese siempre de soltar el freno de
estacionamiento antes de emprender la
marcha. El freno podría calentarse en
exceso si se utiliza el ATV sin soltarlo. El
freno podría perder eficacia y provocar un
accidente. También sufriría un desgaste
prematuro.

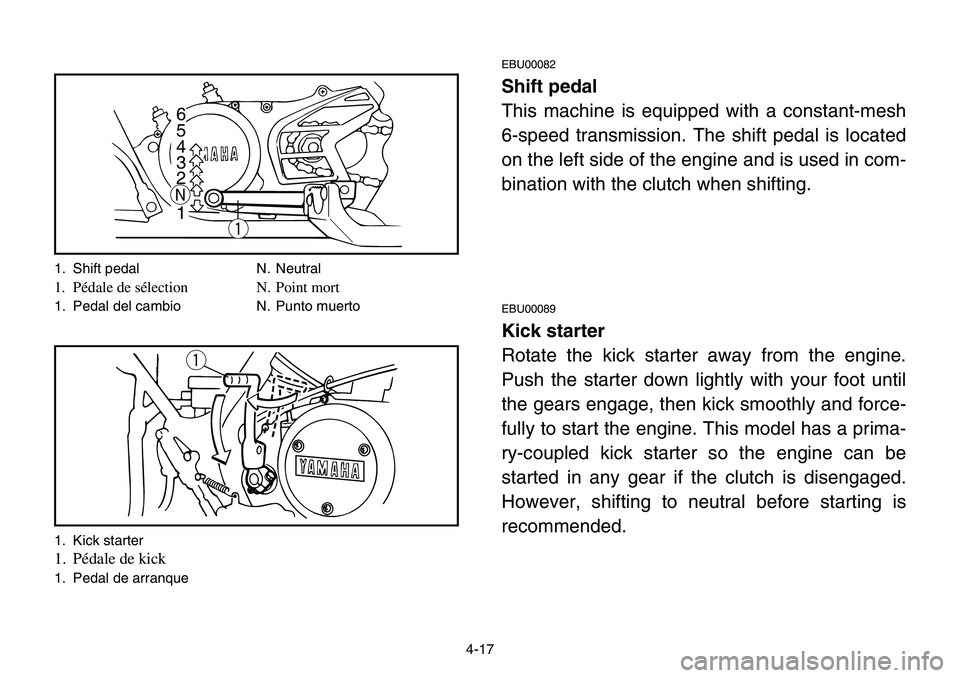

4-17
EBU00082
Shift pedal
This machine is equipped with a constant-mesh
6-speed transmission. The shift pedal is located
on the left side of the engine and is used in com-
bination with the clutch when shifting.
EBU00089
Kick starter
Rotate the kick starter away from the engine.
Push the starter down lightly with your foot until
the gears engage, then kick smoothly and force-
fully to start the engine. This model has a prima-
ry-coupled kick starter so the engine can be
started in any gear if the clutch is disengaged.
However, shifting to neutral before starting is
recommended.
N
1
q
2 3 4 5 6
q
1. Shift pedal N. Neutral
1. Pédale de sélection N. Point mort
1. Pedal del cambio N. Punto muerto
1. Kick starter
1. Pédale de kick
1. Pedal de arranque
