YAMAHA BANSHEE 350 2005 Manuale de Empleo (in Spanish)

8-104
FBU00987
Lubrification du pivot de bras arrière
Lubrifier le pivot du bras arrière.
SBU00987
Lubricación de los pivotes del brazo trasero
Lubrique los pivotes del brazo trasero.
Lubrifiant recommandé:
Graisse à base de savon au lithiumLubricante recomendado:
Grasa a base de jabón de litio
5FK-9-66-05 12/3/04 7:54 PM Page 105

8-105
EBU01112
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the ATV and place a suitable stand
under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.
EBU00871
Wheel installation
When installing the wheel, reverse the removal
procedure.
Tighten the wheel nuts to the specified torques.
FrontAvantDelantera
RearArrièreTrasera
Tightening torque:
Wheel nut:
Front: 45 Nm (4.5 m0kgf)
Rear: 45 Nm (4.5 m0kgf)
5FK-9-66-05 12/3/04 7:54 PM Page 106

8-106
FBU01112
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adé-
quat sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU00871
Repose d’une roue
Pour remettre la roue en place, suivre les étapes
de la dépose dans l’ordre inverse.
Serrer les écrous de la roue aux couples spéci-
fiés.
SBU01112
Desmontaje de una rueda
1. Afloje las tuercas de la rueda.
2. Levante el ATV y coloque un soporte ade-
cuado debajo del chasis.
3. Quite las tuercas de la rueda.
4. Extraiga la rueda.
SBU00871
Montaje de la rueda
Para instalar la rueda, siga el procedimiento
inverso al de la extracción.
Apriete las tuercas de la rueda a los pares de
apriete especificados.
Pares de apriete:
Tuerca de rueda:
Delantera: 45 Nm (4,5 m0kgf)
Trasera: 45 Nm (4,5 m0kgf)
Couple de serrage:
Écrou de roue:
Avant: 45 Nm (4,5 m0kgf)
Arrière: 45 Nm (4,5 m0kgf)
5FK-9-66-05 12/3/04 7:54 PM Page 107

8-107
EBU01138
Replacing a headlight bulb
If a headlight bulb burns out, replace the bulb as
follows.
1. Remove the screw holding the headlight
unit assembly to the headlight body.
2. Remove the bulb holder cover.
q
1. Screw 1. Vis 1. Tornillo
1
1. Bulb holder cover1. Cache de la douille d’ampoule1. Cubierta del portabombillas
5FK-9-66-05 12/3/04 7:54 PM Page 108

8-108
FBU01138
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer
comme suit:
1. Retirer la vis qui fixe le bloc phare au
corps de phare.
2. Déposer le cache de la fixation d’ampoule.
SBU01138
Reemplazo de una bombilla del faro
Si se funde una bombilla del faro, reemplácela
de la forma siguiente.
1. Extraiga el tornillo que retiene el conjunto
de la unidad del faro en el cuerpo del faro.
2. Extraiga la cubierta del portabombillas.
5FK-9-66-05 12/3/04 7:54 PM Page 109

3. Turn the bulb holder counterclockwise to
remove the defective bulb.
w
A headlight bulb is hot when it is on and
immediately after it is turned off. Wait for the
bulb to cool before touching or removing it.
You can be burned, or a fire could start if the
bulb touches something flammable.
4. Put a new headlight bulb into position and
secure it in place with the bulb holder.
5. Install the bulb holder cover.
1
e qw
1. Bulb holder1. Douille d’ampoule1. Portabombillas
1. Bulb holder cover 2. Bulb holder
3. Reflector
1. Cache de la douille d’ampoule 2. Douille d’ampoule
3. Réflecteur
1. Cubierta del portabombillas 2. Portabombillas
3. Reflector
8-109
5FK-9-66-05 12/3/04 7:54 PM Page 110

3. Tourner la fixation d’ampoule dans le sens
inverse des aiguilles d’une montre et retirer
l’ampoule défectueuse.
XG
Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son
extinction. Attendre que l’ampoule soit
refroidie avant de la toucher ou de la déposer.
Il y a risque de brûlure ou d’incendie si
l’ampoule entre en contact avec des objets
inflammables.
4. Mettre une nouvelle ampoule de phare en
place et la fixer à l’aide de la fixation
d’ampoule.
5. Mettre le cache de la fixation d’ampoule en
place.
3. Gire el portabombillas hacia la izquierda
para extraer la bombilla defectuosa.
XR
Cuando está encendida e inmediatamente
después de apagarla, la bombilla del faro
está muy caliente. Antes de tocarla o des-
montarla, espere a que se enfríe. Podría
sufrirse una quemadura o provocarse un
incendio si la bombilla entra en contacto con
algo inflamable.
4. Coloque una bombilla nueva en la posición
correcta y sujétela con el portabombillas.
5. Instale la cubierta del portabombillas.
8-110
5FK-9-66-05 12/3/04 7:54 PM Page 111

8-111
EBU01089

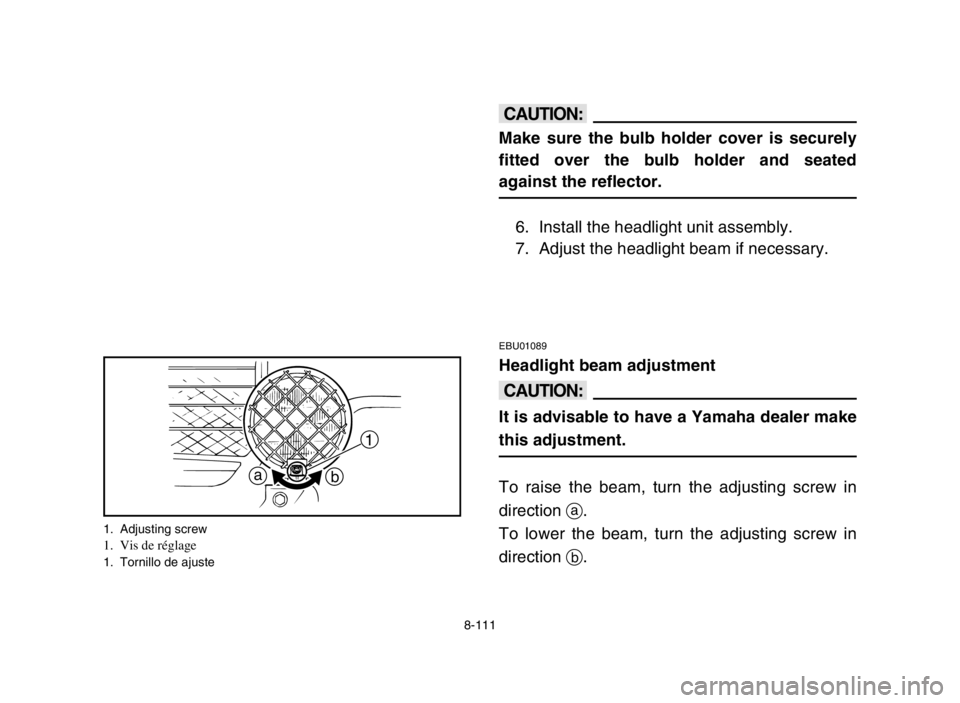

Headlight beam adjustment
cC
It is advisable to have a Yamaha dealer make
this adjustment.
To raise the beam, turn the adjusting screw in
direction a.
To lower the beam, turn the adjusting screw in
direction b.b
1
a
1. Adjusting screw1. Vis de réglage1. Tornillo de ajuste
cC
Make sure the bulb holder cover is securely
fitted over the bulb holder and seated
against the reflector.
6. Install the headlight unit assembly.
7. Adjust the headlight beam if necessary.
5FK-9-66-05 12/3/04 7:54 PM Page 112

8-112
FBU01089
Réglage du faisceau de phare
fF
Il est préférable de confier ce réglage à un
concessionnaire Yamaha.
Pour relever le faisceau, tourner la vis de réglage
dans le sens a.
Pour abaisser le faisceau, tourner la vis de régla-
ge dans le sens b.
SBU01089
Ajuste del haz del faro
yY
Es aconsejable que este ajuste lo realice un
concesionario Yamaha.
Para elevar el haz, gire el tornillo de ajuste en la
dirección a.
Para bajarlo, gire el tornillo de ajuste en la direc-
ción b.
fF
S’assurer de remettre le cache correctement
en place sur la fixation d’ampoule et veiller à
ce qu’il soit bien assis sur le réflecteur.
6. Remettre le bloc phare en place.
7. Si nécessaire, ajuster le faisceau de phare.
yY
Asegúrese de que la cubierta del portabom-
billas esté correctamente adaptada sobre el
portabombillas y asentada contra el reflec-
tor.
6. Instale el conjunto de la unidad del faro.
7. Ajuste el haz de la luz del faro si es nece-
sario.
5FK-9-66-05 12/3/04 7:54 PM Page 113

8-113
EBU00861
Tail/brake light bulb replacement
1. Remove the bulb holder (together with the
bulb) by turning it counterclockwise.
2. Remove the defective bulb from the bulb
holder by pushing it inward and turning it
counterclockwise.
3. Install a new bulb in the bulb holder by
pushing it inward and turning it clockwise.
4. Install the bulb holder (together with the
bulb).
1
q
w
1. Bulb holder1. Fixation d’ampoule1. Portabombillas
1. Bulb holder 2. Bulb
1. Fixation d’ampoule 2. Ampoule1. Portabombillas 2. Bombilla
