YAMAHA BANSHEE 350 2005 Manuale de Empleo (in Spanish)

SBU10790
Ajuste de la altura del pedal del freno
La cara superior del pedal del freno deberá que-
dar 0–10 mm por debajo de la cara superior de
la plataforma del pedal. Si no es así, solicite a
un concesionario Yamaha que lo ajuste.
XR
Utilizar la máquina con los frenos incorrecta-
mente ajustados o mantenidos, podría pro-
vocar una pérdida de capacidad de frenado,
con el consiguiente riesgo de accidente.
Después del mantenimiento:
8Asegúrese de que los frenos funcionan
con suavidad y de que la posición del
pedal del freno sea correcta.
8Compruebe que los frenos no rocen.
8Compruebe que el mando no tenga tacto
esponjoso. El aire deberá eliminarse por
completo del sistema mediante un sangra-
do.
La sustitución de los componentes de los
frenos requiere conocimientos profesiona-
les. Estas operaciones debe realizarlas un
concesionario Yamaha.
8-84
FBU10790
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se trouver
de 0 à 10 mm au-dessous du sommet du repose-
pied. Si ce n’est pas le cas, faire contrôler par un
concessionnaire Yamaha.
XG
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien:
8S’assurer que les freins fonctionnent en
douceur et que la position de la pédale est
correcte.
8S’assurer que les freins ne frottent pas.
8S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit
de freinage.
Le remplacement des composants de frein
doit être effectué par un mécanicien de for-
mation. Confier ce travail à un concessionnai-
re Yamaha.
5FK-9-66-05 12/3/04 7:54 PM Page 85

8-85
EBU11920
Parking brake adjustment
Parking brake adjustment may be required if the
parking brake does not hold properly. The cable
length “A” should be adjusted to 46–50 mm.
1. Fully loosen the locknut and the adjusting
bolt at the clutch lever.
2. Loosen the locknut and the adjusting bolt at
the rear brake caliper.
3. Turn the adjusting bolt at the clutch lever in
direction ato increase the cable length or
in direction bto decrease the cable length.
NOTE:
If the cable cannot be adjusted to specification,
consult a Yamaha dealer.
4. Tighten the locknut at the clutch lever.
A
a
b 1
2
A. Cable lengthA. Longueur du câbleA. Longitud del cable
1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage1. Contratuerca 2. Perno de ajuste
5FK-9-66-05 12/3/04 7:54 PM Page 86

SBU11920
Ajuste del freno de estacionamiento
Puede ser necesario ajustar el freno de estacio-
namiento si no funciona correctamente. La lon-
gitud del cable “A” deberá ajustarse a 46–
50 mm.
1. Afloje completamente la contratuerca y el
perno de ajuste en la palanca del embra-
gue.
2. Afloje la contratuerca y el perno de ajuste
en la pinza del freno trasero.
3. Gire el perno de ajuste de la palanca del
embrague en la dirección apara incremen-
tar la longitud del cable, o en la dirección b
para reducir la longitud del cable.
NOTA:
Si no puede ajustar el cable según las especifi-
caciones, consulte a un concesionario Yamaha.
4. Apriete la contratuerca en la palanca del
embrague.
8-86
FBU11920
Réglage du frein de stationnement
Si le frein de stationnement lâche quelque peu, il
est peut-être nécessaire de le régler. Régler le
câble à la longueur “A” de 46 à 50 mm.
1. Desserrer tout à fait le contre-écrou et le
boulon de réglage du côté du levier
d’embrayage.
2. Desserrer le contre-écrou et le boulon de
réglage situés du côté de l’étrier de frein
arrière.
3. Tourner le boulon de réglage au levier
d’embrayage dans le sens aafin d’augmen-
ter la longueur du câble ou dans le sens b
afin de la réduire.
N.B.:
Si l’on ne parvient pas à obtenir le réglage spéci-
fié, demander conseil à un concessionnaire
Yamaha.
4. Serrer le contre-écrou au levier d’embraya-
ge.
5FK-9-66-05 12/3/04 7:54 PM Page 87

8-87
5. Screw in the adjusting bolt at the rear brake
caliper by hand until it feels tight, then screw
it out 1/8 turn. Tighten the locknut to the
specified torque.
cC
When tightening the locknut, hold the adjust-
ing bolt with a wrench so that the adjusting
bolt does not turn together with the locknut.
w
Operating with improperly adjusted brakes
could cause the brakes to malfunction,
resulting in reduced braking performance.
This could increase the chance of a collision
or accident. After adjusting the parking
brake, block the rear of the machine off the
ground and spin the rear wheels. Check to
make sure there is no brake drag. If brake
drag is noticed, perform the adjustment
again.
qw
1. Ajusting bolt 2. Locknut1. Boulon de réglage 2. Contre-écrou1. Perno de ajuste 2. Contratuerca
Tightening torque:
Locknut:
16 Nm (1.6 m0kgf)
5FK-9-66-05 12/3/04 7:54 PM Page 88

8-88
5. Bien serrer le boulon de réglage côté étrier
de frein à la main, puis le desserrer de 1/8 de
tour. Serrer le contre-écrou au couple spéci-
fié.
fF
Lors du serrage du contre-écrou, maintenir le
boulon de réglage à l’aide d’une clé, de sorte
que celui-ci ne tourne pas avec le contre-
écrou.
XG
Des freins mal réglés risquent d’entraîner
leur mauvais fonctionnement et donc une
perte de performance de freinage. Les risques
de collision ou d’accident seraient accrus.
Après le réglage du frein de stationnement,
surélever l’arrière du véhicule et faire tour-
ner les roues arrière. S’assurer que les freins
ne frottent pas. Si les freins frottent, effectuer
à nouveau le réglage.
5. Enrosque a mano el perno de ajuste de la
pinza del freno trasero hasta que quede
apretado, y luego aflójelo 1/8 de vuelta.
Apriete la contratuerca a la torsión especifi-
cada.
yY
Cuando apriete la contratuerca, retenga el
perno de ajuste con una llave para que no
gire el perno de ajuste al mismo tiempo que
la contratuerca.
XR
El uso del vehículo con los frenos incorrec-
tamente mantenidos o ajustados, puede dar
lugar a mal funcionamiento de los frenos,
con la consecuente pérdida de capacidad de
frenado. Eso podría ser causa de accidentes.
Después de ajustar el freno de estaciona-
miento, levante la parte trasera de la máqui-
na del suelo, inmovilícela y haga girar las
ruedas traseras. Compruebe que los frenos
no rocen. Si lo hacen, ajústelos de nuevo.
Couple de serrage:
Contre-écrou:
16 Nm (1,6 m0kgf)Par de apriete:
Contratuerca:
16 Nm (1,6 m0kgf)
5FK-9-66-05 12/3/04 7:54 PM Page 89

8-89
EBU00833
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake lever, is properly
adjusted when the brake light comes on just
before braking takes effect. If necessary, adjust
the brake light switch as follows.
Turn the adjusting nut while holding the rear
brake light switch in place. To make the brake
light come on earlier, turn the adjusting nut in
direction a. To make the brake light come on
later, turn the adjusting nut in direction b.1
2
a
b
1. Rear brake light switch
2. Adjusting nut
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste
5FK-9-66-05 12/3/04 7:54 PM Page 90

8-90
FBU00833
Réglage du contacteur de feu stop sur frein
arrière
Le contacteur de feu stop sur frein arrière est
actionné par la pédale et le levier de frein.
Lorsque son réglage est correct, le feu stop
s’allume juste avant que le freinage ne fasse
effet. Si nécessaire, régler le contacteur de feu
stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens asi le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le sens
bsi le feu stop s’allume trop tôt.
SBU00833
Ajuste del interruptor de la luz de freno tra-
sero
El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende
justo antes de que tenga efecto la frenada. Si es
necesario, ajuste el interruptor de la luz de freno
del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su
sitio el interruptor de la luz de freno trasero.
Para que la luz de freno se encienda antes, gire
la tuerca de ajuste en la dirección aPara que
la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección b.
5FK-9-66-05 12/3/04 7:54 PM Page 91

8-91
EBU00539
Clutch adjustment
The clutch lever free play should be 5–10 mm. If
the free play is incorrect, adjust as follows.
1. Loosen the locknut.
2. Turn the adjusting bolt so that clutch lever
free play is 5–10 mm.
3. Tighten the locknut.
EBU11440
Drive chain slack check
NOTE:
Move the ATV back and forth and find the tight-
est position of the drive chain. Check and/or
adjust the chain slack while it is in this tightest
position.
To check the drive chain slack, all tires must be
touching the ground and there should be no
weight on it. Check the drive chain slack at the
position shown in the illustration Normal slack is
approximately 15–20 mm. If the slack exceeds
20 mm , adjust it to specification.

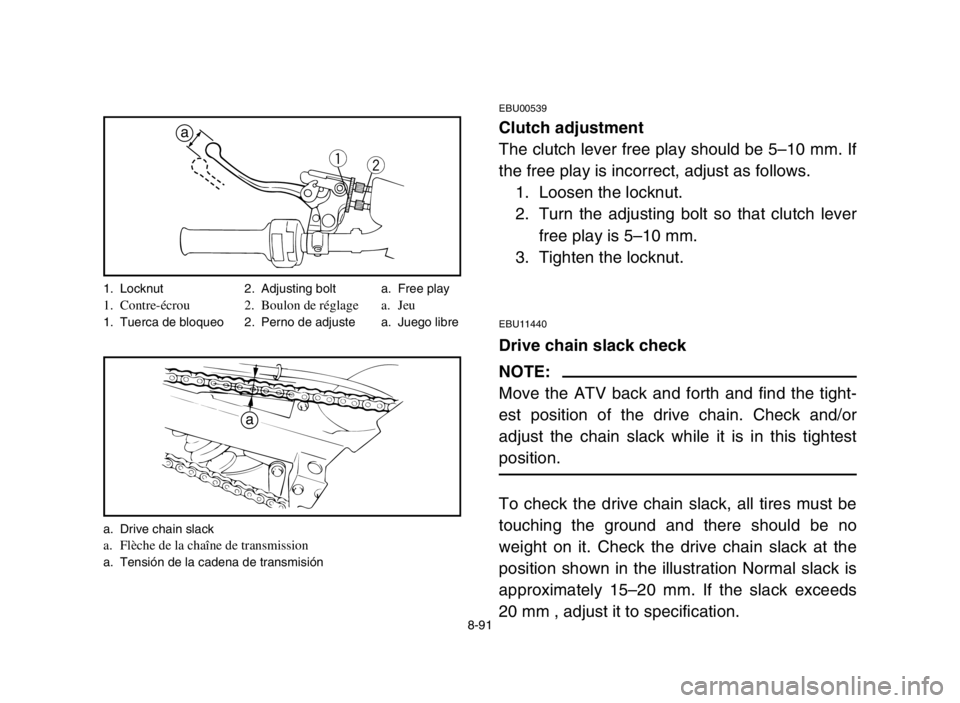

q
w
a
a
1. Locknut 2. Adjusting bolt a. Free play1. Contre-écrou 2. Boulon de réglage a. Jeu1. Tuerca de bloqueo 2. Perno de adjuste a. Juego libre
a. Drive chain slack
a. Flèche de la chaîne de transmissiona. Tensión de la cadena de transmisión
5FK-9-66-05 12/3/04 7:54 PM Page 92

8-92
FBU00539
Réglage de l’embrayage
Le jeu du levier d’embrayage doit être de 5 à 10
mm. Si le jeu est incorrect, effectuer le réglage
comme suit:
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage pour que le
jeu du levier d’embrayage soit de 5 à 10
mm.
3. Serrer le contre-écrou.
FBU11440
Contrôle de la flèche de la chaîne de
transmission
N.B.:
Déplacer le VTT d’avant en arrière afin de trouver
la position de la chaîne la plus tendue. Contrôler
et/ou régler la flèche de la chaîne alors que celle-ci
se trouve à sa position la plus tendue.
Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le véhicule lors du
contrôle de la flèche de la chaîne. Contrôler la
flèche de la chaîne à l’endroit indiqué sur l’illus-
tration. La flèche doit être d’environ 15 à
20 mm. Régler la flèche si elle excède 20 mm.
SBU00539
Ajuste del embrague
El juego libre de la palanca de embrague debe-
rá ser de 5–10 mm. Si es incorrecto, ajustarlo
como sigue.
1. Afloje la contratuerca.
2. Gire el perno de ajuste de modo que el
juego libre de la palanca del embrague sea
de 5–10 mm.
3. Apriete la contratuerca.
SBU11440
Comprobación de la tensión de la cadena de
transmisión
NOTA:
Mueva el ATV hacia atrás y adelante y busque
la posición más tensa de la cadena de transmi-
sión. Compruebe y/o ajuste la tensión de la
cadena mientras está en la posición más tensa.
Inspeccione la tensión de la cadena de transmi-
sión con los neumáticos en contacto con el
suelo y sin ningún peso encima. Compruebe la
tensión en la posición que indica la figura. La
flexión vertical deberá ser, aproximadamente,
de 15–20 mm. Si fuera superior a 20 mm, tense
la cadena al valor especificado.
5FK-9-66-05 12/3/04 7:54 PM Page 93

8-93
EBU00351
Drive chain slack adjustment
1. Loosen the rear wheel hub bolts.
2. Loosen the adjuster locknuts on each side.
To tighten the chain, turn the chain
adjuster clockwise. To loosen the chain,
turn the adjuster counterclockwise and
push the wheel forward. Turn each
adjuster exactly the same amount to main-
tain correct axle alignment.
There are marks on each side of the
swingarm and on each chain adjuster. Use
them to check for proper alignment.
3. After adjusting, be sure to tighten the lock-
nuts and the wheel hub bolts.
q
w
e
q w
1. Upper wheel hub bolt (×2) 2. Lower wheel hub bolt (×2)
1. Boulon supérieur de moyeu de roue (×2)
2. Boulon inférieur de moyeu de roue (×2)
1. Tornillo superior del buje de rueda (×2)
2. Tornillo inferior del buje de rueda (×2)
1. Locknut 2. Ajuster 3. Alignment marks
1. Contre-écrou 2. Dispositif de réglage
3. Repères d’alignement
1. Contratuerca 2.Tensor3.Marcas de alineación
Upper wheel hub bolt:
120 Nm (12.0 m0kgf)
Lower wheel hub bolt:
60 Nm (6.0 m0kgf)
5FK-9-66-05 12/3/04 7:54 PM Page 94
