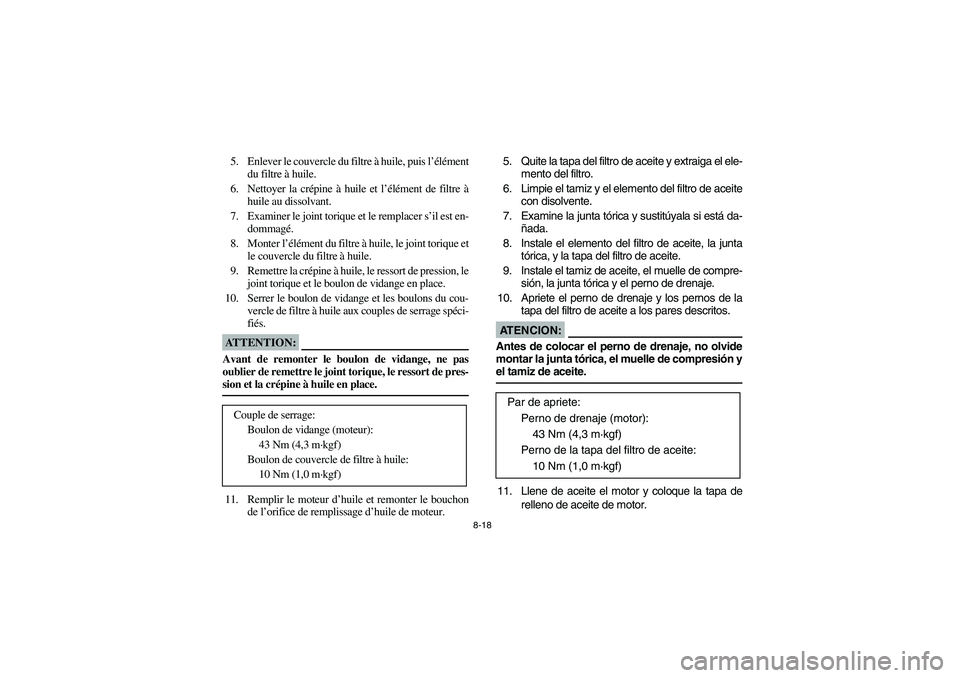

8-18
5. Enlever le couvercle du filtre à huile, puis l’élément
du filtre à huile.
6. Nettoyer la crépine à huile et l’élément de filtre à
huile au dissolvant.
7. Examiner le joint torique et le remplacer s’il est en-
dommagé.
8. Monter l’élément du filtre à huile, le joint torique et
le couvercle du filtre à huile.
9. Remettre la crépine à huile, le ressort de pression, le
joint torique et le boulon de vidange en place.
10. Serrer le boulon de vidange et les boulons du cou-
vercle de filtre à huile aux couples de serrage spéci-
fiés.ATTENTION:_ Avant de remonter le boulon de vidange, ne pas
oublier de remettre le joint torique, le ressort de pres-
sion et la crépine à huile en place. _11. Remplir le moteur d’huile et remonter le bouchon
de l’orifice de remplissage d’huile de moteur. Couple de serrage:
Boulon de vidange (moteur):
43 Nm (4,3 m·kgf)
Boulon de couvercle de filtre à huile:
10 Nm (1,0 m·kgf)
5. Quite la tapa del filtro de aceite y extraiga el ele-
mento del filtro.
6. Limpie el tamiz y el elemento del filtro de aceite
con disolvente.
7. Examine la junta tórica y sustitúyala si está da-
ñada.
8. Instale el elemento del filtro de aceite, la junta
tórica, y la tapa del filtro de aceite.
9. Instale el tamiz de aceite, el muelle de compre-
sión, la junta tórica y el perno de drenaje.
10. Apriete el perno de drenaje y los pernos de la
tapa del filtro de aceite a los pares descritos.AT E N C I O N :_ Antes de colocar el perno de drenaje, no olvide
montar la junta tórica, el muelle de compresión y
el tamiz de aceite. _11. Llene de aceite el motor y coloque la tapa de
relleno de aceite de motor. Par de apriete:
Perno de drenaje (motor):
43 Nm (4,3 m·kgf)
Perno de la tapa del filtro de aceite:
10 Nm (1,0 m·kgf)
U4XE64.book Page 18 Thursday, May 30, 2002 1:49 PM

8-19
CAUTION:_ Be sure no foreign material enters the crank-
case. _12. Warm up the engine for several minutes at
idle speed. Check for oil leakage while warm-
ing up.CAUTION:_ If oil leakage is found, stop the engine immedi-
ately and check for the cause. _
Recommended engine oil:
See page 10-2.
Oil quantity:
Periodic oil change:
1.5 L
With oil filter element cleaning:
1.6 L
Total amount:
1.8 L
U4XE64.book Page 19 Thursday, May 30, 2002 1:49 PM

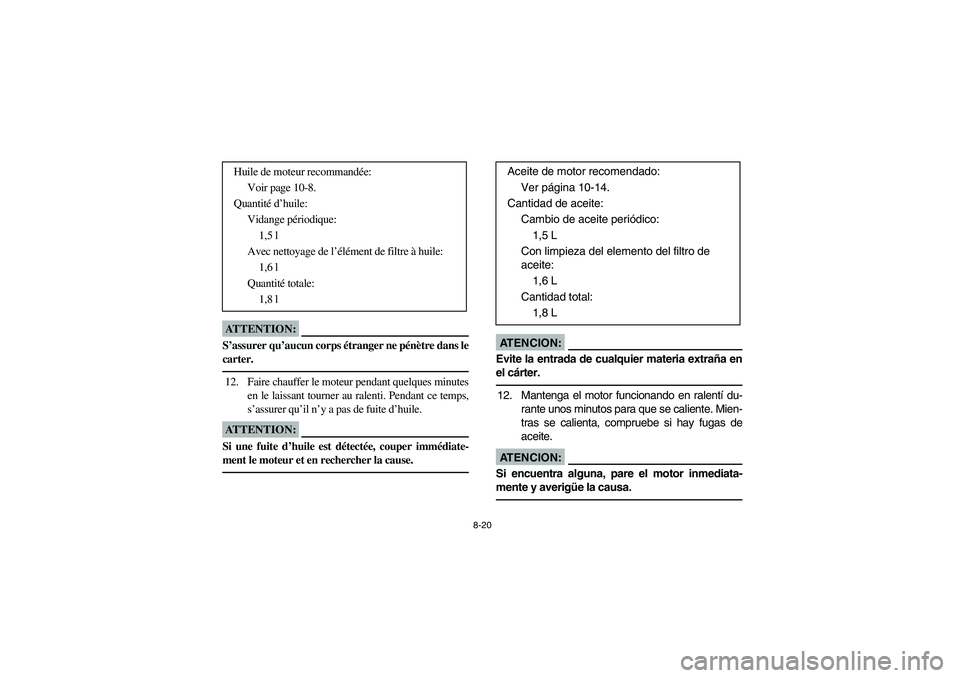

8-20
ATTENTION:_ S’assurer qu’aucun corps étranger ne pénètre dans le
carter. _12. Faire chauffer le moteur pendant quelques minutes
en le laissant tourner au ralenti. Pendant ce temps,
s’assurer qu’il n’y a pas de fuite d’huile.ATTENTION:_ Si une fuite d’huile est détectée, couper immédiate-
ment le moteur et en rechercher la cause. _
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Vidange périodique:
1,5 l
Avec nettoyage de l’élément de filtre à huile:
1,6 l
Quantité totale:
1,8 l
AT E N C I O N :_ Evite la entrada de cualquier materia extraña en
el cárter. _12. Mantenga el motor funcionando en ralentí du-
rante unos minutos para que se caliente. Mien-
tras se calienta, compruebe si hay fugas de
aceite.AT E N C I O N :_ Si encuentra alguna, pare el motor inmediata-
mente y averigüe la causa. _
Aceite de motor recomendado:
Ver página 10-14.
Cantidad de aceite:
Cambio de aceite periódico:
1,5 L
Con limpieza del elemento del filtro de
aceite:
1,6 L
Cantidad total:
1,8 L
U4XE64.book Page 20 Thursday, May 30, 2002 1:49 PM

8-21 1. Final gear oil
2. Correct oil level
3. Oil filler bolt
1. Huile de transmission finale
2. Niveau d’huile correct
3. Boulon de l’orifice de remplissage d’huile
1. Aceite de la transmisión final
2. Nivel de aceite exacto
3. Perno de llenado de aceite
EBU00825
Final gear oil
Final gear oil measurement
1. Place the machine on a level place.
2. Remove the oil filler bolt and check the oil lev-
el. It should be up to the brim of the hole. If
the level is low, add oil to raise it to the proper
level.CAUTION:
Be sure no foreign material enters the final
gear case. 3. Install the oil filler bolt and tighten it to the
specified torque.
Final gear oil replacement
1. Remove the final gear case cover.
2. Place the machine on a level place.
3. Place a container under the final gear case to
collect the used oil. Tightening torque:
Oil filler bolt:
23 Nm (2.3 m·kgf)
U4XE64.book Page 21 Thursday, May 30, 2002 1:49 PM

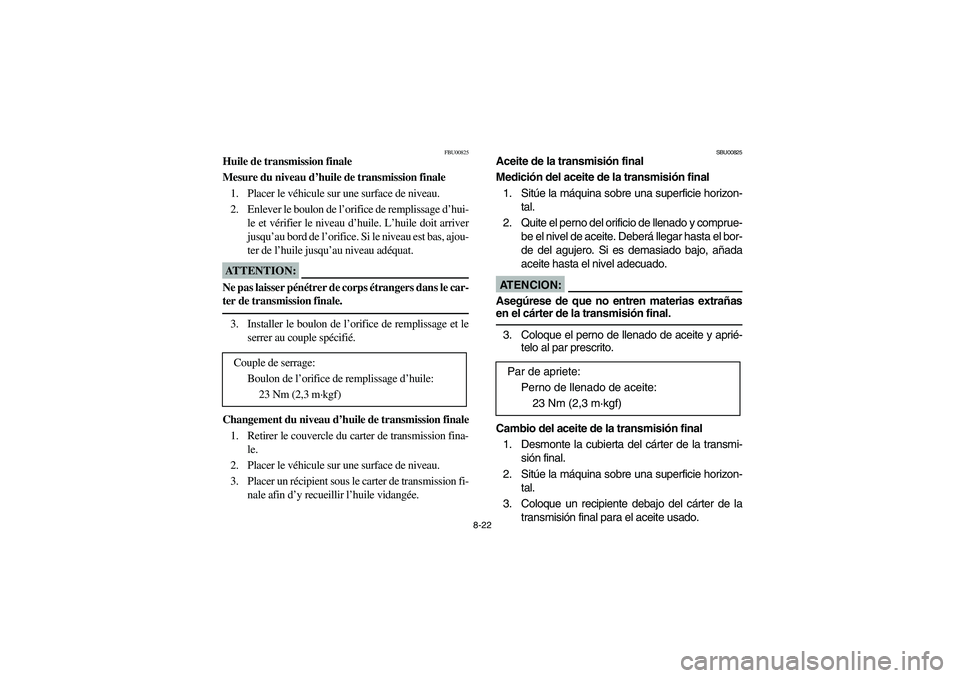

8-22
FBU00825
Huile de transmission finale
Mesure du niveau d’huile de transmission finale
1. Placer le véhicule sur une surface de niveau.
2. Enlever le boulon de l’orifice de remplissage d’hui-
le et vérifier le niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice. Si le niveau est bas, ajou-
ter de l’huile jusqu’au niveau adéquat.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _3. Installer le boulon de l’orifice de remplissage et le
serrer au couple spécifié.
Changement du niveau d’huile de transmission finale
1. Retirer le couvercle du carter de transmission fina-
le.
2. Placer le véhicule sur une surface de niveau.
3. Placer un récipient sous le carter de transmission fi-
nale afin d’y recueillir l’huile vidangée. Couple de serrage:
Boulon de l’orifice de remplissage d’huile:
23 Nm (2,3 m·kgf)
SBU00825
Aceite de la transmisión final
Medición del aceite de la transmisión final
1. Sitúe la máquina sobre una superficie horizon-
tal.
2. Quite el perno del orificio de llenado y comprue-
be el nivel de aceite. Deberá llegar hasta el bor-
de del agujero. Si es demasiado bajo, añada
aceite hasta el nivel adecuado.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _3. Coloque el perno de llenado de aceite y aprié-
telo al par prescrito.
Cambio del aceite de la transmisión final
1. Desmonte la cubierta del cárter de la transmi-
sión final.
2. Sitúe la máquina sobre una superficie horizon-
tal.
3. Coloque un recipiente debajo del cárter de la
transmisión final para el aceite usado. Par de apriete:
Perno de llenado de aceite:
23 Nm (2,3 m·kgf)
U4XE64.book Page 22 Thursday, May 30, 2002 1:49 PM

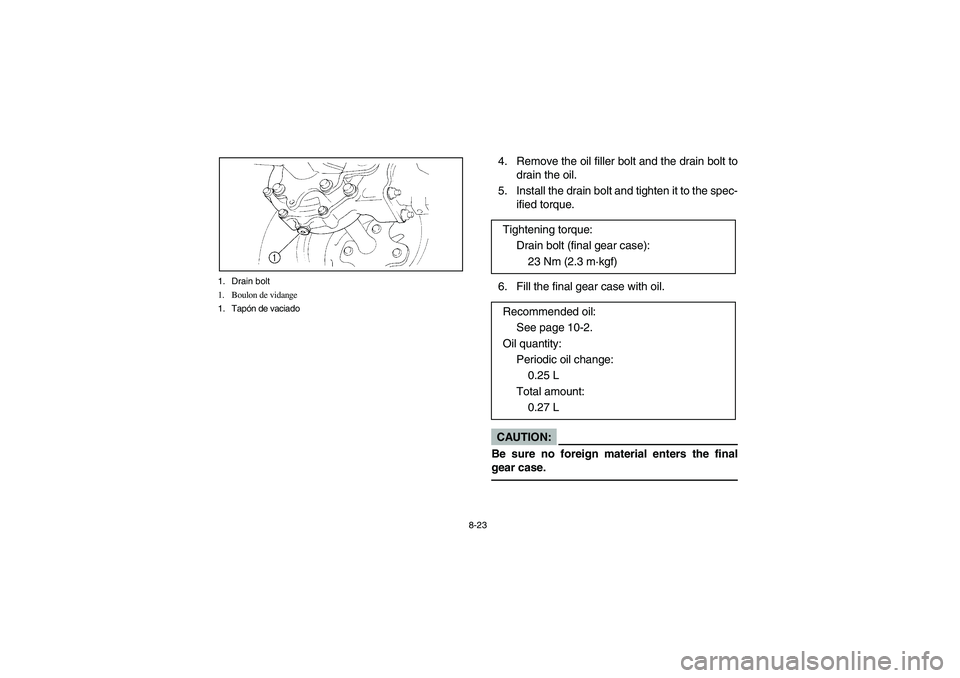

8-23 1. Drain bolt
1. Boulon de vidange
1. Tapón de vaciado
4. Remove the oil filler bolt and the drain bolt to
drain the oil.
5. Install the drain bolt and tighten it to the spec-
ified torque.
6. Fill the final gear case with oil.CAUTION:
Be sure no foreign material enters the final
gear case. Tightening torque:
Drain bolt (final gear case):
23 Nm (2.3 m·kgf)
Recommended oil:
See page 10-2.
Oil quantity:
Periodic oil change:
0.25 L
Total amount:
0.27 L
U4XE64.book Page 23 Thursday, May 30, 2002 1:49 PM

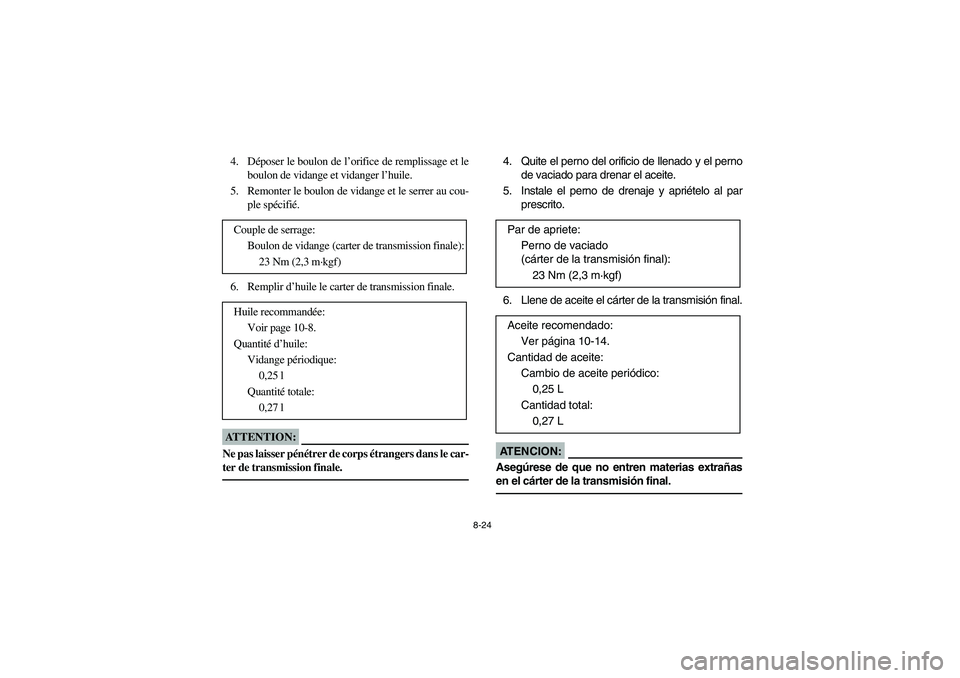

8-24
4. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange et vidanger l’huile.
5. Remonter le boulon de vidange et le serrer au cou-
ple spécifié.
6. Remplir d’huile le carter de transmission finale.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de transmission finale. _
Couple de serrage:
Boulon de vidange (carter de transmission finale):
23 Nm (2,3 m·kgf)
Huile recommandée:
Voir page 10-8.
Quantité d’huile:
Vidange périodique:
0,25 l
Quantité totale:
0,27 l
4. Quite el perno del orificio de llenado y el perno
de vaciado para drenar el aceite.
5. Instale el perno de drenaje y apriételo al par
prescrito.
6. Llene de aceite el cárter de la transmisión final.AT E N C I O N :_ Asegúrese de que no entren materias extrañas
en el cárter de la transmisión final. _
Par de apriete:
Perno de vaciado
(cárter de la transmisión final):
23 Nm (2,3 m·kgf)
Aceite recomendado:
Ver página 10-14.
Cantidad de aceite:
Cambio de aceite periódico:
0,25 L
Cantidad total:
0,27 L
U4XE64.book Page 24 Thursday, May 30, 2002 1:49 PM

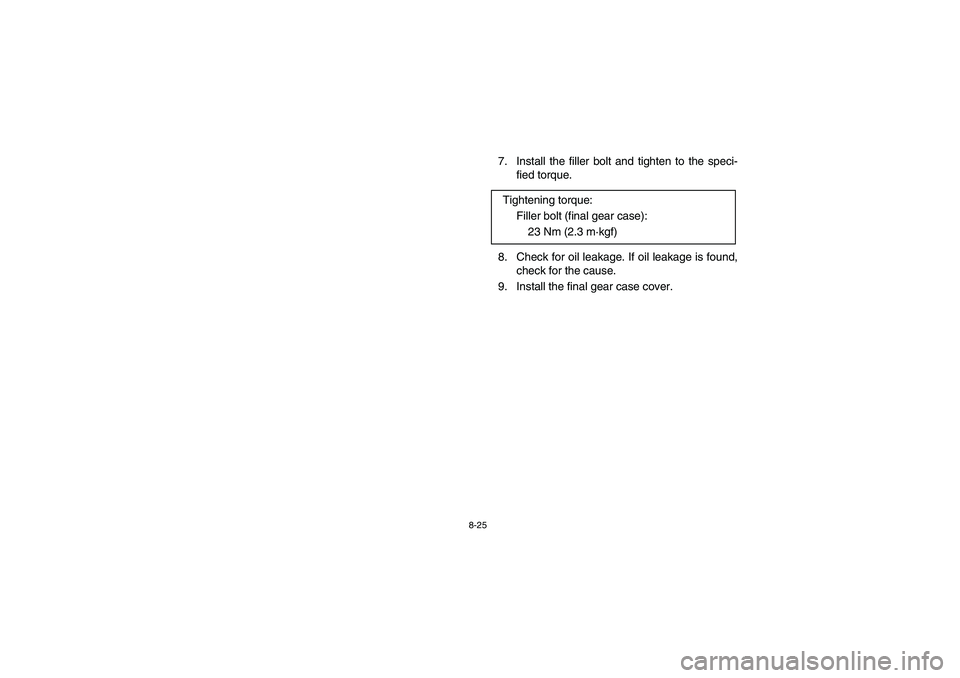

8-25
7. Install the filler bolt and tighten to the speci-
fied torque.
8. Check for oil leakage. If oil leakage is found,
check for the cause.
9. Install the final gear case cover.Tightening torque:
Filler bolt (final gear case):
23 Nm (2.3 m·kgf)
U4XE64.book Page 25 Thursday, May 30, 2002 1:49 PM

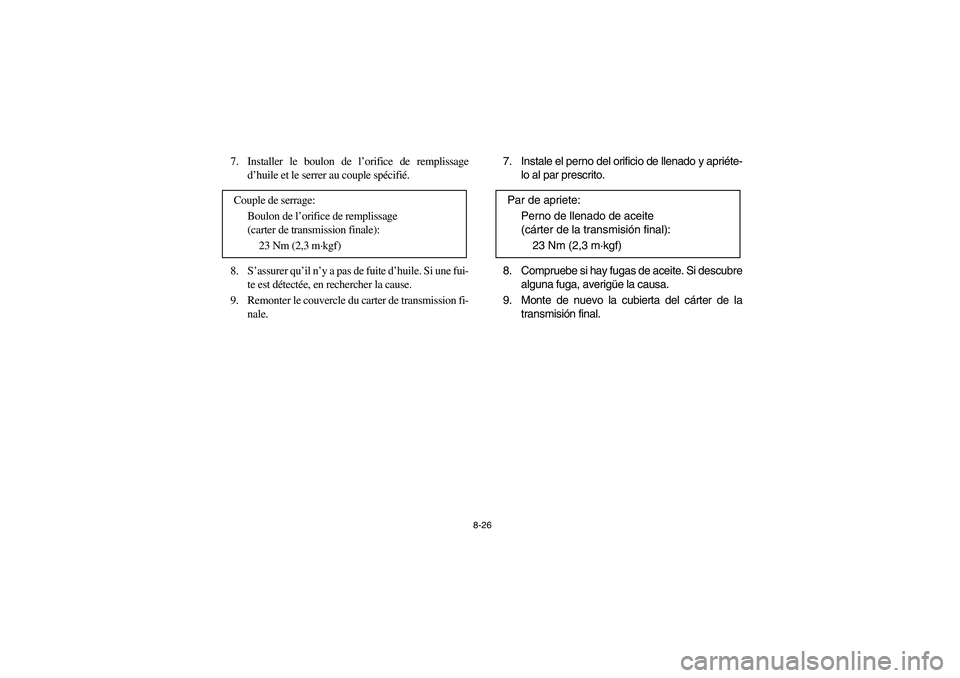

8-26
7. Installer le boulon de l’orifice de remplissage
d’huile et le serrer au couple spécifié.
8. S’assurer qu’il n’y a pas de fuite d’huile. Si une fui-
te est détectée, en rechercher la cause.
9. Remonter le couvercle du carter de transmission fi-
nale. Couple de serrage:
Boulon de l’orifice de remplissage
(carter de transmission finale):
23 Nm (2,3 m·kgf)
7. Instale el perno del orificio de llenado y apriéte-
lo al par prescrito.
8. Compruebe si hay fugas de aceite. Si descubre
alguna fuga, averigüe la causa.
9. Monte de nuevo la cubierta del cárter de la
transmisión final. Par de apriete:
Perno de llenado de aceite
(cárter de la transmisión final):
23 Nm (2,3 m·kgf)
U4XE64.book Page 26 Thursday, May 30, 2002 1:49 PM

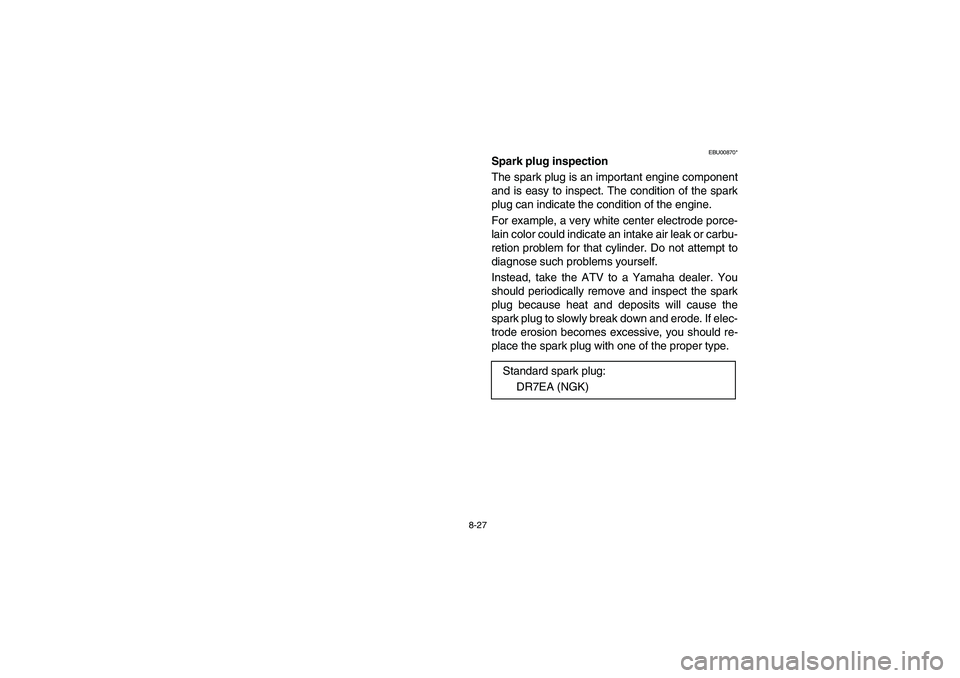

8-27
EBU00870*
Spark plug inspection
The spark plug is an important engine component
and is easy to inspect. The condition of the spark
plug can indicate the condition of the engine.
For example, a very white center electrode porce-
lain color could indicate an intake air leak or carbu-
retion problem for that cylinder. Do not attempt to
diagnose such problems yourself.
Instead, take the ATV to a Yamaha dealer. You
should periodically remove and inspect the spark
plug because heat and deposits will cause the
spark plug to slowly break down and erode. If elec-
trode erosion becomes excessive, you should re-
place the spark plug with one of the proper type.
Standard spark plug:
DR7EA (NGK)
