8-38
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :_ El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor. _
U4XE64.book Page 38 Thursday, May 30, 2002 1:49 PM

8-39 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU00301
Idle speed adjustmentNOTE:A diagnostic tachometer must be used for this pro-
cedure.1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer and set the idle to
the specified idling speed by adjusting the
throttle stop screw. Turn the screw in to in-
crease engine speed, and out to decrease
engine speed.
Specified idle speed:
1,400–1,500 r/min
E-8.fm Page 39 Monday, June 3, 2002 11:04 AM

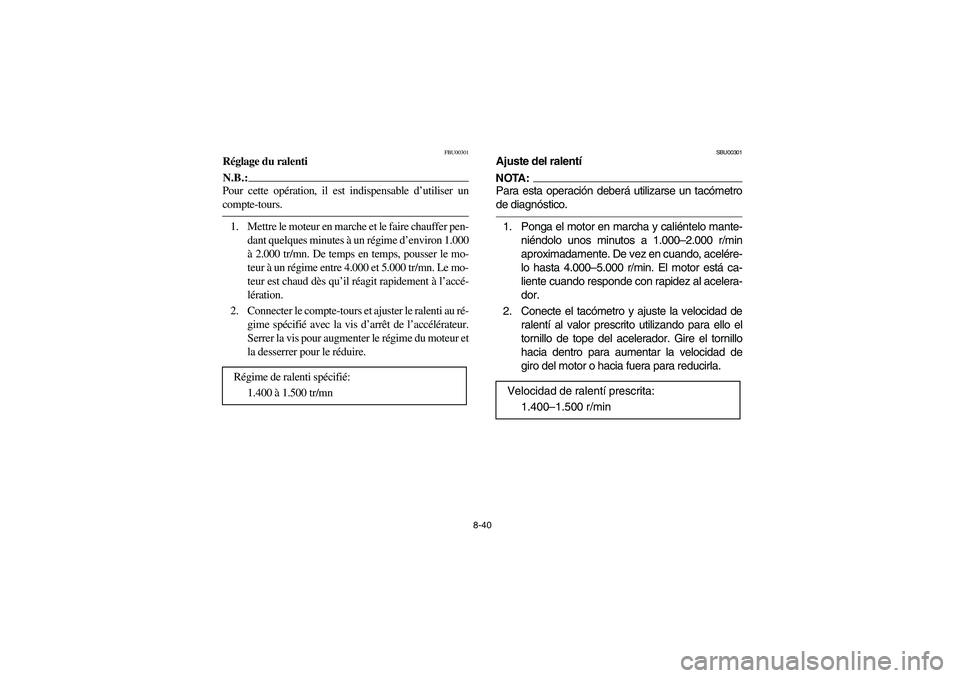

8-40
FBU00301
Réglage du ralentiN.B.:_ Pour cette opération, il est indispensable d’utiliser un
compte-tours. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à un régime d’environ 1.000
à 2.000 tr/mn. De temps en temps, pousser le mo-
teur à un régime entre 4.000 et 5.000 tr/mn. Le mo-
teur est chaud dès qu’il réagit rapidement à l’accé-
lération.
2. Connecter le compte-tours et ajuster le ralenti au ré-
gime spécifié avec la vis d’arrêt de l’accélérateur.
Serrer la vis pour augmenter le régime du moteur et
la desserrer pour le réduire.
Régime de ralenti spécifié:
1.400 à 1.500 tr/mn
SBU00301
Ajuste del ralentíNOTA:_ Para esta operación deberá utilizarse un tacómetro
de diagnóstico. _1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al acelera-
dor.
2. Conecte el tacómetro y ajuste la velocidad de
ralentí al valor prescrito utilizando para ello el
tornillo de tope del acelerador. Gire el tornillo
hacia dentro para aumentar la velocidad de
giro del motor o hacia fuera para reducirla.
Velocidad de ralentí prescrita:
1.400–1.500 r/min
U4XE64.book Page 40 Thursday, May 30, 2002 1:49 PM

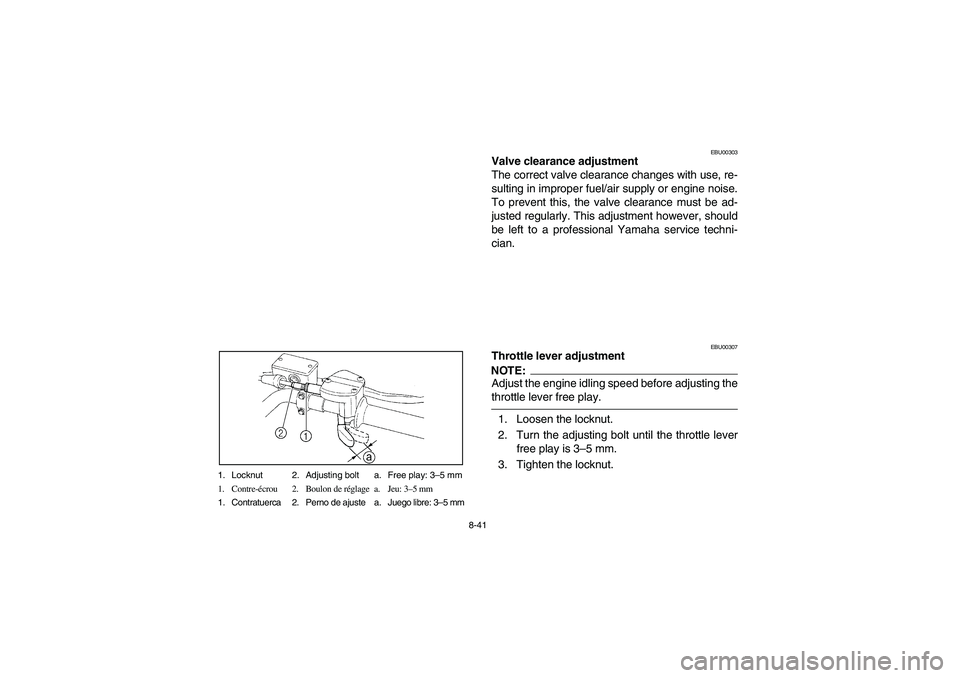

8-41 1. Locknut 2. Adjusting bolt a. Free play: 3–5 mm
1. Contre-écrou 2. Boulon de réglage a. Jeu: 3–5 mm
1. Contratuerca 2. Perno de ajuste a. Juego libre: 3–5 mm
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3–5 mm.
3. Tighten the locknut.
E-8.fm Page 41 Monday, June 3, 2002 11:05 AM

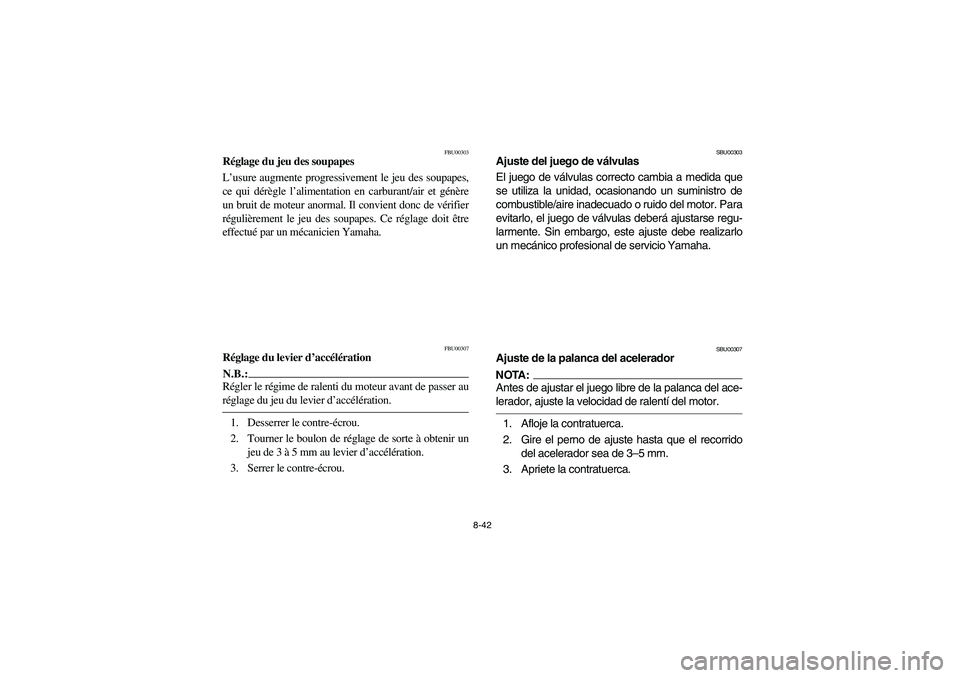

8-42
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3 à 5 mm au levier d’accélération.
3. Serrer le contre-écrou.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
SBU00307
Ajuste de la palanca del aceleradorNOTA:_ Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor. _1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3–5 mm.
3. Apriete la contratuerca.
U4XE64.book Page 42 Thursday, May 30, 2002 1:49 PM

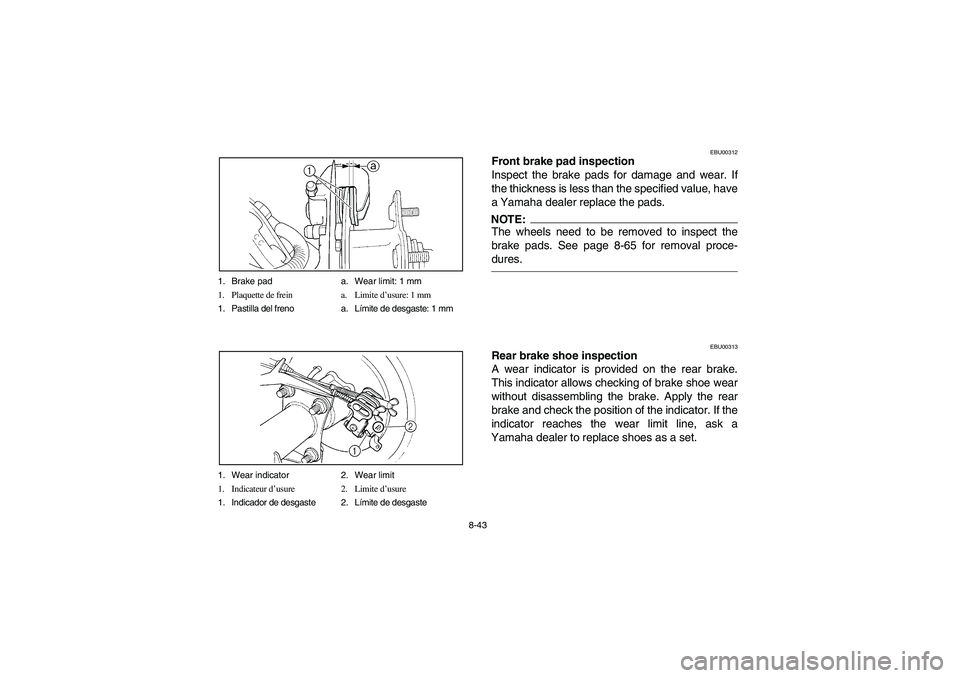

8-43 1. Brake pad a. Wear limit: 1 mm
1. Plaquette de frein a. Limite d’usure: 1 mm
1. Pastilla del freno a. Límite de desgaste: 1 mm
1. Wear indicator 2. Wear limit
1. Indicateur d’usure 2. Limite d’usure
1. Indicador de desgaste 2. Límite de desgaste
EBU00312
Front brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.NOTE:The wheels need to be removed to inspect the
brake pads. See page 8-65 for removal proce-
dures.
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake. Apply the rear
brake and check the position of the indicator. If the
indicator reaches the wear limit line, ask a
Yamaha dealer to replace shoes as a set.
U4XE64.book Page 43 Thursday, May 30, 2002 1:49 PM

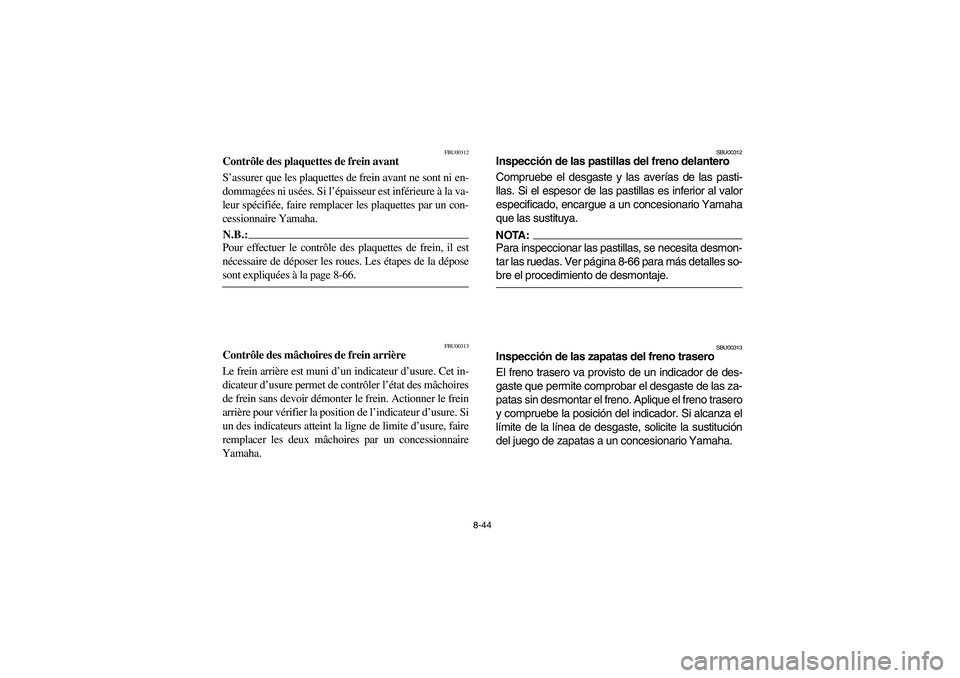

8-44
FBU00312
Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein avant ne sont ni en-
dommagées ni usées. Si l’épaisseur est inférieure à la va-
leur spécifiée, faire remplacer les plaquettes par un con-
cessionnaire Yamaha.N.B.:_ Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. Les étapes de la dépose
sont expliquées à la page 8-66. _
FBU00313
Contrôle des mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure. Cet in-
dicateur d’usure permet de contrôler l’état des mâchoires
de frein sans devoir démonter le frein. Actionner le frein
arrière pour vérifier la position de l’indicateur d’usure. Si
un des indicateurs atteint la ligne de limite d’usure, faire
remplacer les deux mâchoires par un concessionnaire
Yamaha.
SBU00312
Inspección de las pastillas del freno delantero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.NOTA:_ Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-66 para más detalles so-
bre el procedimiento de desmontaje. _
SBU00313
Inspección de las zapatas del freno trasero
El freno trasero va provisto de un indicador de des-
gaste que permite comprobar el desgaste de las za-
patas sin desmontar el freno. Aplique el freno trasero
y compruebe la posición del indicador. Si alcanza el
límite de la línea de desgaste, solicite la sustitución
del juego de zapatas a un concesionario Yamaha.
U4XE64.book Page 44 Thursday, May 30, 2002 1:49 PM

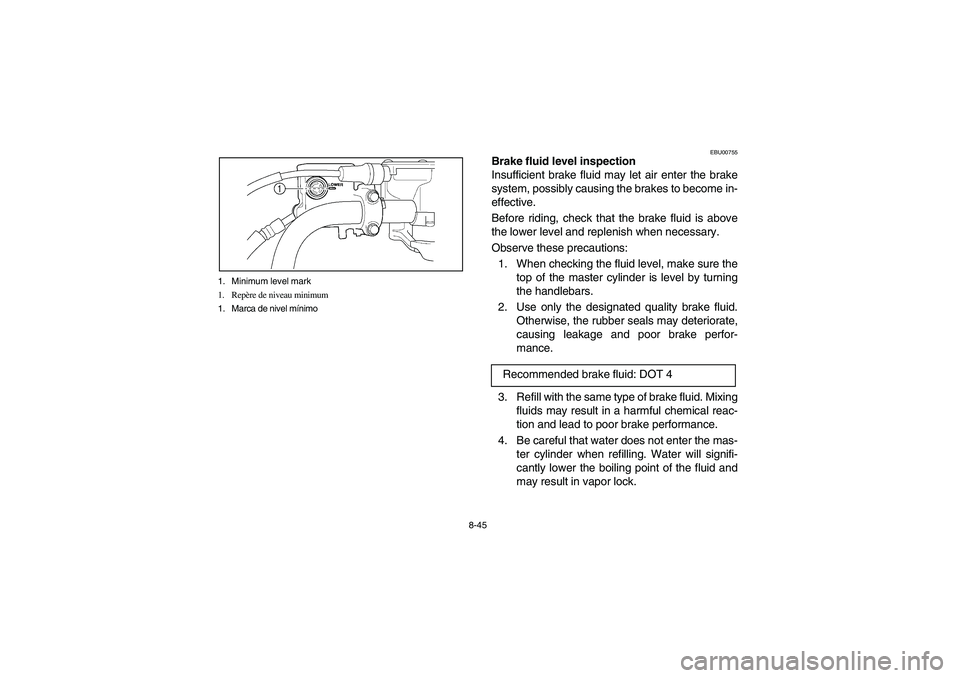

8-45 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
EBU00755
Brake fluid level inspection
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the lower level and replenish when necessary.
Observe these precautions:
1. When checking the fluid level, make sure the
top of the master cylinder is level by turning
the handlebars.
2. Use only the designated quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor brake perfor-
mance.
3. Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reac-
tion and lead to poor brake performance.
4. Be careful that water does not enter the mas-
ter cylinder when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock. Recommended brake fluid: DOT 4
U4XE64.book Page 45 Thursday, May 30, 2002 1:49 PM

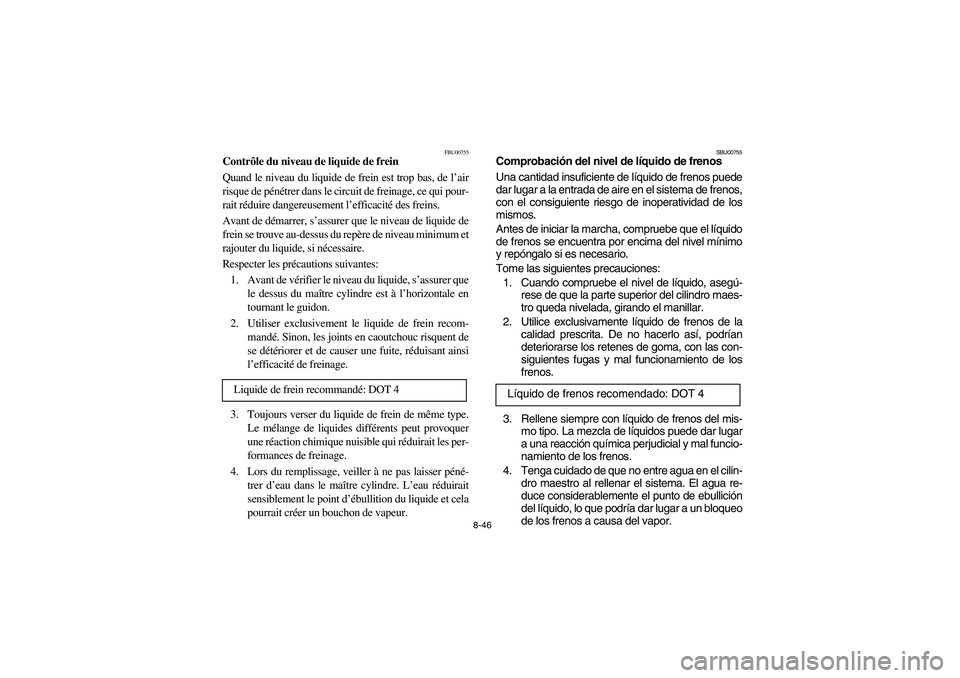

8-46
FBU00755
Contrôle du niveau de liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire.
Respecter les précautions suivantes:
1. Avant de vérifier le niveau du liquide, s’assurer que
le dessus du maître cylindre est à l’horizontale en
tournant le guidon.
2. Utiliser exclusivement le liquide de frein recom-
mandé. Sinon, les joints en caoutchouc risquent de
se détériorer et de causer une fuite, réduisant ainsi
l’efficacité de freinage.
3. Toujours verser du liquide de frein de même type.
Le mélange de liquides différents peut provoquer
une réaction chimique nuisible qui réduirait les per-
formances de freinage.
4. Lors du remplissage, veiller à ne pas laisser péné-
trer d’eau dans le maître cylindre. L’eau réduirait
sensiblement le point d’ébullition du liquide et cela
pourrait créer un bouchon de vapeur. Liquide de frein recommandé: DOT 4
SBU00755
Comprobación del nivel de líquido de frenos
Una cantidad insuficiente de líquido de frenos puede
dar lugar a la entrada de aire en el sistema de frenos,
con el consiguiente riesgo de inoperatividad de los
mismos.
Antes de iniciar la marcha, compruebe que el líquido
de frenos se encuentra por encima del nivel mínimo
y repóngalo si es necesario.
Tome las siguientes precauciones:
1. Cuando compruebe el nivel de líquido, asegú-
rese de que la parte superior del cilindro maes-
tro queda nivelada, girando el manillar.
2. Utilice exclusivamente líquido de frenos de la
calidad prescrita. De no hacerlo así, podrían
deteriorarse los retenes de goma, con las con-
siguientes fugas y mal funcionamiento de los
frenos.
3. Rellene siempre con líquido de frenos del mis-
mo tipo. La mezcla de líquidos puede dar lugar
a una reacción química perjudicial y mal funcio-
namiento de los frenos.
4. Tenga cuidado de que no entre agua en el cilin-
dro maestro al rellenar el sistema. El agua re-
duce considerablemente el punto de ebullición
del líquido, lo que podría dar lugar a un bloqueo
de los frenos a causa del vapor. Líquido de frenos recomendado: DOT 4
U4XE64.book Page 46 Thursday, May 30, 2002 1:49 PM

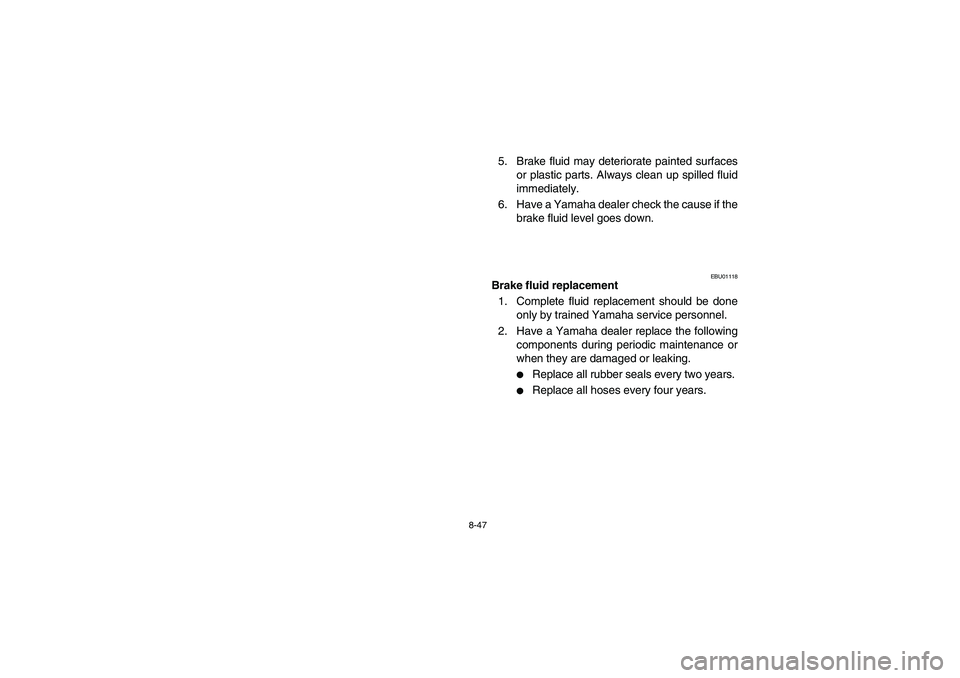

8-47
5. Brake fluid may deteriorate painted surfaces
or plastic parts. Always clean up spilled fluid
immediately.
6. Have a Yamaha dealer check the cause if the
brake fluid level goes down.
EBU01118
Brake fluid replacement
1. Complete fluid replacement should be done
only by trained Yamaha service personnel.
2. Have a Yamaha dealer replace the following
components during periodic maintenance or
when they are damaged or leaking.


Replace all rubber seals every two years.


Replace all hoses every four years.
U4XE64.book Page 47 Thursday, May 30, 2002 1:49 PM
