YAMAHA BIG BEAR PRO 400 2003 Owners Manual

8-98
FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une inspection ri-
goureuse au départ de l’usine, une panne peut toujours sur-
venir.
Un problème dans les systèmes d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces systèmes.
Si une réparation s’avère nécessaire, confier le véhicule à
un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour ef-
fectuer ce type de réparation. Lors de remplacements de
pièces, n’utiliser que des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent sembler identi-
ques mais, elles sont souvent de moindre qualité. Par con-
séquent, leur durée de vie risque d’être plus courte, ce qui
pourrait endommager le véhicule et occasionner des répa-
rations très coûteuses.
AVERTISSEMENT
_ Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleuses
de chauffe-eau ou de chaudières.
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a ri-
gurosas inspecciones antes de salir de fábrica, pue-
den surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sistemas
de alimentación, comprensión o encendido, puede
dar lugar a dificultades de arranque y pérdidas de
potencia. En el diagrama de localización de averías
se describe un procedimiento fácil y rápido para
efectuar comprobaciones. Si la máquina necesita re-
paración, llevarla a un concesionario Yamaha.
Los técnicos cualificados de los concesionarios Ya-
maha disponen de las herramientas, experiencia y
conocimientos necesarios para reparar correcta-
mente la máquina. Usar exclusivamente recambios
originales Yamaha en la máquina. Las imitaciones
parecen iguales pero con frecuencia son inferiores,
por lo que tienen una vida útil más corta y pueden
dar lugar a costosas reparaciones.
ADVERTENCIA
No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible
puede arder o explotar y causar graves lesiones
y daños materiales. Asegurarse de que no haya
llamas ni chispas en las proximidades, incluyen-
do la llama piloto de un calentador de agua o de
un horno.
EE.book Page 98 Monday, June 18, 2001 10:18 AM

8-99

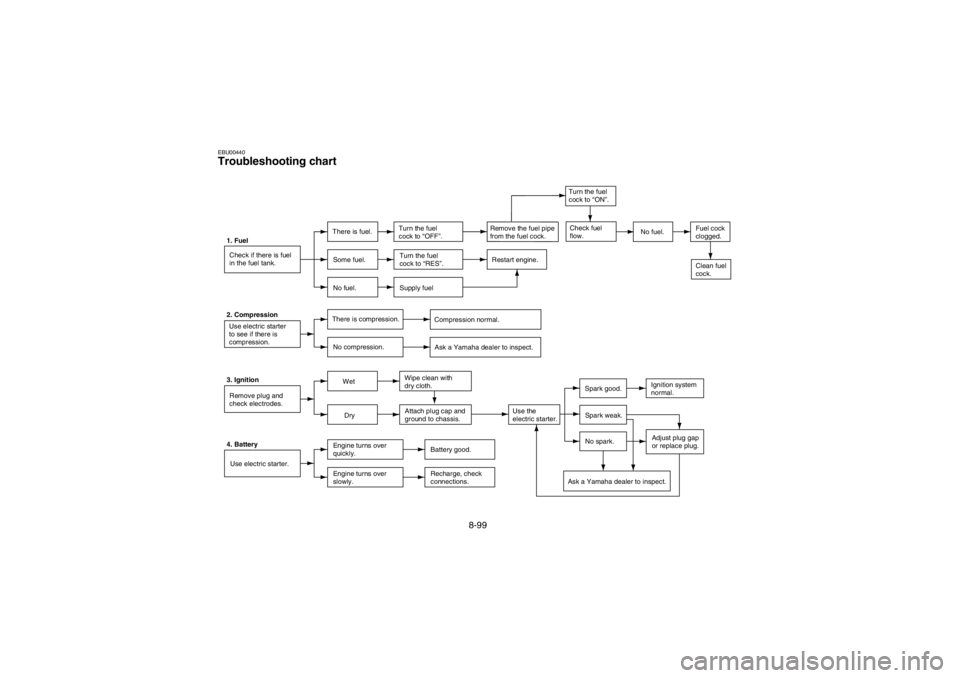

EBU00440Troubleshooting chart1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel
cock to “OFF”.Remove the fuel pipe
from the fuel cock. Fuel cock
clogged.
Clean fuel
cock. Some fuel.Turn the fuel
cock to “RES”.Restart engine.
No fuel.
Supply fuel
2. Compression
Use electric starter
to see if there is
compression.There is compression.
No compression.
3. Ignition
Remove plug and
check electrodes.WetWipe clean with
dry cloth.
DryAttach plug cap and
ground to chassis.Use the
electric starter.Spark good.Ignition system
normal.
Spark weak.
Adjust plug gap
or replace plug. No spark.
Ask a Yamaha dealer to inspect. 4. Battery
Use electric starter.Engine turns over
quickly.Battery good.
Engine turns over
slowly.
Check fuel
flow. Turn the fuel
cock to “ON”.
Compression normal.Ask a Yamaha dealer to inspect.
Recharge, check
connections.
No fuel.
EE.book Page 99 Monday, June 18, 2001 10:18 AM

8-100

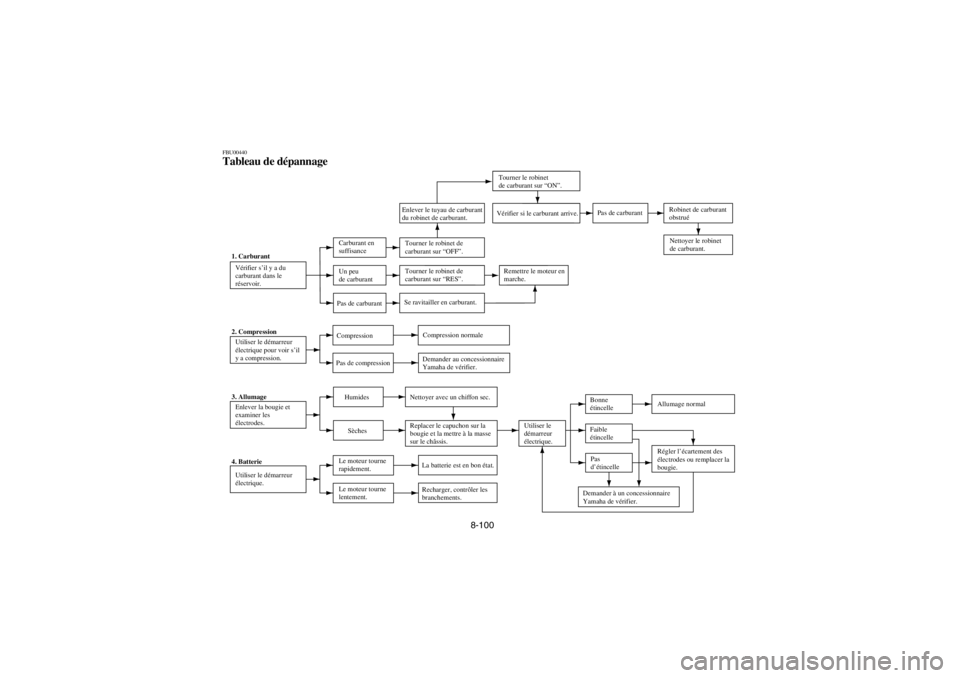

FBU00440Tableau de dépannage1. Carburant
Vérifier s’il y a du
carburant dans le
réservoir.Carburant en
suffisanceTourner le robinet de
carburant sur “OFF”. Enlever le tuyau de carburant
du robinet de carburant.Vérifier si le carburant arrive.Pas de carburantRobinet de carburant
obstrué
Nettoyer le robinet
de carburant.
Un peu
de carburantTourner le robinet de
carburant sur “RES”.Remettre le moteur en
marche.
Pas de carburantSe ravitailler en carburant.
2. Compression
Utiliser le démarreur
électrique pour voir s’il
y a compression.CompressionCompression normale
Pas de compressionDemander au concessionnaire
Yamaha de vérifier.
3. Allumage
Enlever la bougie et
examiner les
électrodes.Humides Nettoyer avec un chiffon sec.
SèchesReplacer le capuchon sur la
bougie et la mettre à la masse
sur le châssis.Utiliser le
démarreur
électrique.Bonne
étincelleAllumage normal
Faible
étincelle
Régler l’écartement des
électrodes ou remplacer la
bougie. Pas
d’étincelle
Demander à un concessionnaire
Yamaha de vérifier. 4. Batterie
Utiliser le démarreur
électrique.Le moteur tourne
rapidement.La batterie est en bon état.
Le moteur tourne
lentement.
Tourner le robinet
de carburant sur “ON”.
Recharger, contrôler les
branchements.
EE.book Page 100 Monday, June 18, 2001 10:18 AM

8-101

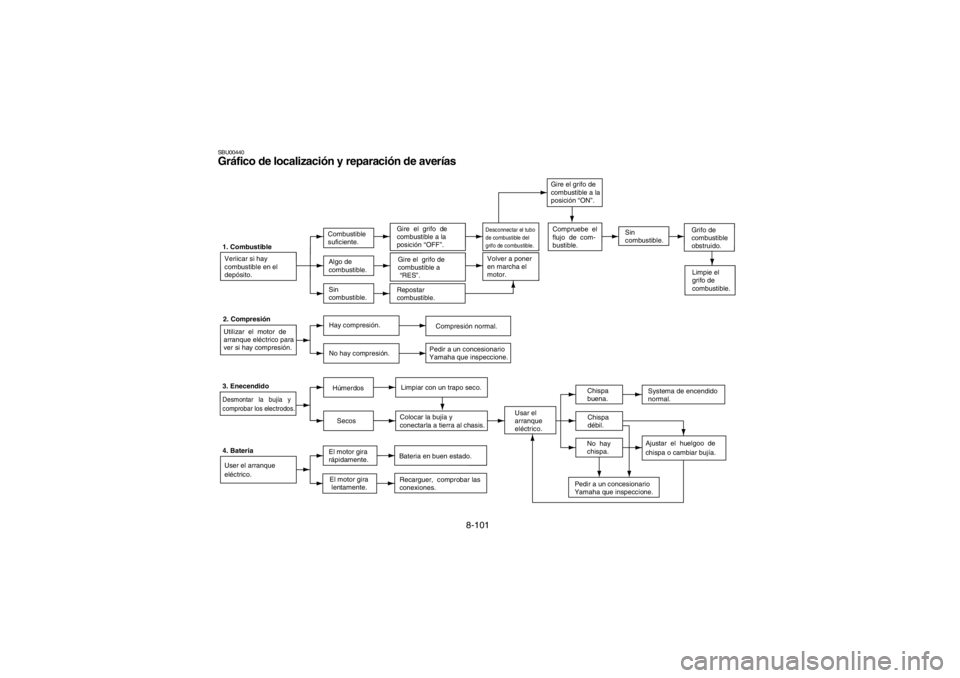

SBU00440Gráfico de localización y reparación de averías1. Combustible
Veriicar si hay
combustible en el
depósito.Combustible
suficiente.Gire el grifo de
combustible a la
posición “OFF”.Compruebe el
flujo de com-
bustible.
Limpie el
grifo de
combustible. Algo de
combustible.Gire el grifo de
combustible a
“RES”.Volver a poner
en marcha el
motor.
Sin
combustible.
2. Compresión
Utilizar el motor de
arranque eléctrico para
ver si hay compresión.Hay compresión.
No hay compresión.
3. EnecendidoDesmontar la bujía y
comprobar los electrodos.
HúmerdosLimpiar con un trapo seco.
SecosColocar la bujía y
conectarla a tierra al chasis.Usar el
arranque
eléctrico.Chispa
buena.Systema de encendido
normal.
Chispa
débil.
Ajustar el huelgoo de
chispa o cambiar bujía. No hay
chispa.
Pedir a un concesionario
Yamaha que inspeccione. 4. Bateria
User el arranque
eléctrico.Bateria en buen estado.Sin
combustible.
Repostar
combustible.Grifo de
combustible
obstruido.
Desconnectar el tubo
de combustible del
grifo de combustible.
Gire el grifo de
combustible a la
posición “ON”.
Compresión normal.
Pedir a un concesionario
Yamaha que inspeccione.
Recarguer, comprobar las
conexiones.
El motor gira
rápidamente.El motor gira
lentamente.
EE.book Page 101 Monday, June 18, 2001 10:18 AM

EE.book Page 102 Monday, June 18, 2001 10:18 AM

9-1
EBU00420
1-CLEANING AND STORAGE
A. CLEANING
Frequent, thorough cleaning of your machine will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the machine:
a. Block off the end of the exhaust pipe to pre-
vent water entry. A plastic bag and strong
rubber band may be used.
b. Make sure the spark plug and all filler caps
are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
3. Rinse the dirt and degreaser off with a garden
hose. Use only enough pressure to do the
job.
EE.book Page 1 Monday, June 18, 2001 10:18 AM

9-2
9
FBU00420
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthétiques,
mais aussi parce que ces nettoyages contribuent à main-
tenir le véhicule en bon état de marche et à prolonger la
vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin d’évi-
ter toute pénétration d’eau. Y fixer par exemple un
sac en plastique à l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons d’orifice de
remplissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur les axes de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
SBU00420
LIMPIEZA Y ALMACENAMIENTOA. LIMPIEZA
La limpieza frecuente de su máquina no sólo servirá
para realzar su aspecto, sino que mejorará el rendi-
miento general de la misma y prolongará la vida útil
de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para evitar
la entrada de agua. Se puede utilizar una bolsa
de plástico y una banda de goma resistente.
b. Asegúrese de que estén bien montados los ca-
puchones de las bujías y todos los tapones de
llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con un manguera de jardinero.
Utilice sólo la presión de agua indispensable
para realizar el trabajo.
EE.book Page 2 Monday, June 18, 2001 10:18 AM

9-3
CAUTION:
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
EE.book Page 3 Monday, June 18, 2001 10:18 AM

9-4
ATTENTION:_ Une pression d’eau excessive peut provoquer des in-
filtrations d’eau qui risqueraient d’endommager les
roulements de roue, les freins, les joints de la trans-
mission et l’équipement électrique. L’utilisation de
portiques de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations très coûteu-
ses. _4. Quand le gros de la crasse est éliminé, laver toutes
les surfaces à l’eau chaude savonneuse (employer
un détergent doux). Recourir à une brosse à dents
ou un rince-bouteilles pour nettoyer les parties
d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau claire et
sécher toutes les surfaces avec une peau de cha-
mois, une serviette propre ou un chiffon absorbant
doux.
6. Nettoyer la selle avec un produit pour garnitures en
plastique afin qu’elle conserve sa souplesse et son
brillant.
AT E N C I O N :Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dispo-
sitivos eléctricos, con el consiguiente deterioro.
Muchas facturas de reparación de elevado im-
porte han sido consecuencia de la aplicación in-
adecuada de detergente a una presión excesiva,
tal como sucede en los túneles de lavado de co-
ches que funcionan con monedas.4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua calien-
te y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los lu-
gares de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
6. Limpie el sillín con un limpiador de tapicerías de
vinilo para mantenerlo flexible y brillante.
EE.book Page 4 Monday, June 18, 2001 10:18 AM

9-5
7. Automotive type wax may be applied to all
painted and chrome plated surfaces. Avoid
combination cleaner-waxes. Many contain
abrasives which may mar the paint or protec-
tive finish.
When finished, start the engine and let it idle
for several minutes.
WARNING
Wet brakes may have reduced stopping ability,
increasing the chance of an accident. Test the
brakes after washing. Apply the brakes several
times at slow speeds to let friction dry out the
linings.
EE.book Page 5 Monday, June 18, 2001 10:18 AM
