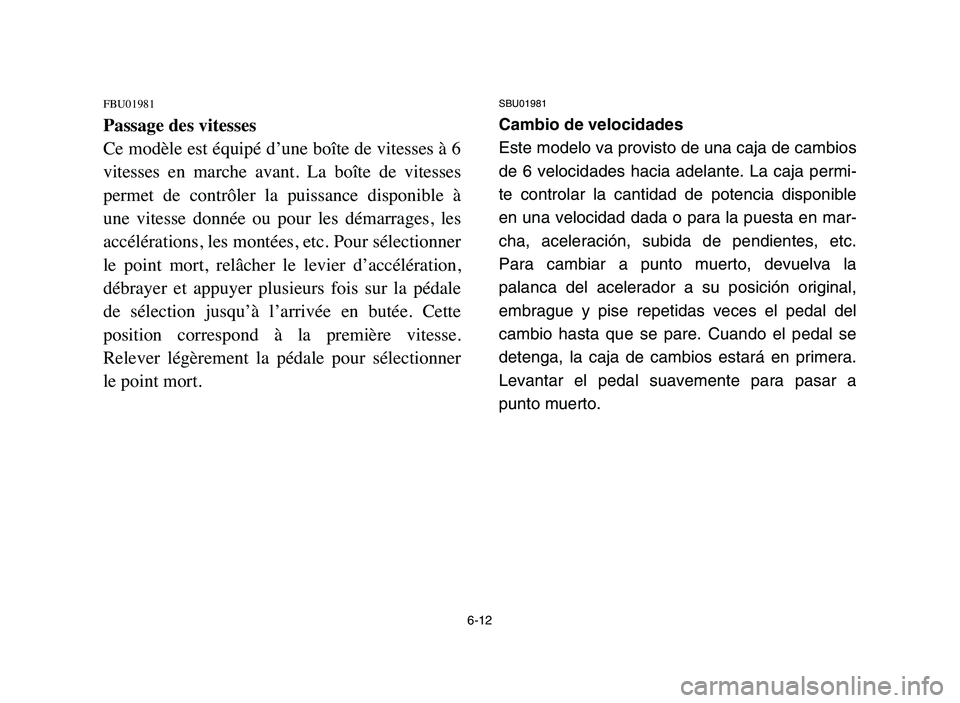

6-12
FBU01981
Passage des vitesses
Ce modèle est équipé d’une boîte de vitesses à 6
vitesses en marche avant. La boîte de vitesses
permet de contrôler la puissance disponible à
une vitesse donnée ou pour les démarrages, les
accélérations, les montées, etc. Pour sélectionner
le point mort, relâcher le levier d’accélération,
débrayer et appuyer plusieurs fois sur la pédale
de sélection jusqu’à l’arrivée en butée. Cette
position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner
le point mort.
SBU01981
Cambio de velocidades
Este modelo va provisto de una caja de cambios
de 6 velocidades hacia adelante. La caja permi-
te controlar la cantidad de potencia disponible
en una velocidad dada o para la puesta en mar-
cha, aceleración, subida de pendientes, etc.
Para cambiar a punto muerto, devuelva la
palanca del acelerador a su posición original,
embrague y pise repetidas veces el pedal del
cambio hasta que se pare. Cuando el pedal se
detenga, la caja de cambios estará en primera.
Levantar el pedal suavemente para pasar a
punto muerto.
5VM-9-63-03 3/29/05 4:02 PM Page 15

6-13
cC
8Do not coast for long periods with the
engine off, and do not tow the machine a
long distance. Even in neutral position,
the transmission is only properly lubri-
cated when the engine is running.
Inadequate lubrication may cause dam-
age.
8Always use the clutch when changing
gears. The engine, transmission and
drive train are not designed to withstand
the shock of forced shifting and can be
damaged by shifting without the clutch.
5VM-9-63-03 3/29/05 4:02 PM Page 16

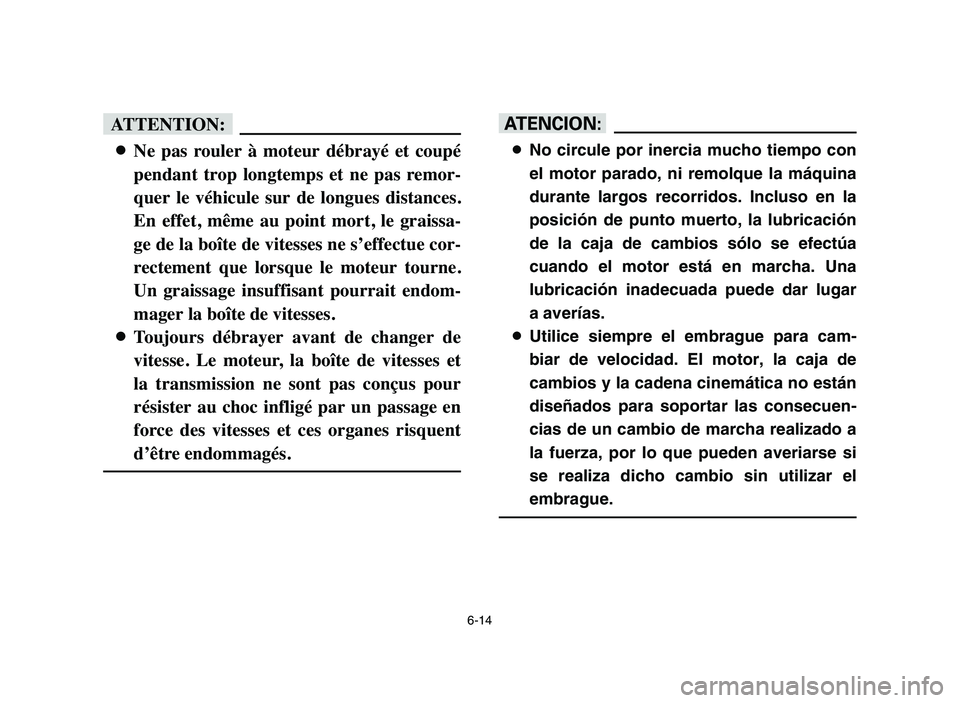

6-14
fF
8Ne pas rouler à moteur débrayé et coupé
pendant trop longtemps et ne pas remor-
quer le véhicule sur de longues distances.
En effet, même au point mort, le graissa-
ge de la boîte de vitesses ne s’effectue cor-
rectement que lorsque le moteur tourne.
Un graissage insuffisant pourrait endom-
mager la boîte de vitesses.
8Toujours débrayer avant de changer de
vitesse. Le moteur, la boîte de vitesses et
la transmission ne sont pas conçus pour
résister au choc infligé par un passage en
force des vitesses et ces organes risquent
d’être endommagés.
yY
8No circule por inercia mucho tiempo con
el motor parado, ni remolque la máquina
durante largos recorridos. Incluso en la
posición de punto muerto, la lubricación
de la caja de cambios sólo se efectúa
cuando el motor está en marcha. Una
lubricación inadecuada puede dar lugar
a averías.
8Utilice siempre el embrague para cam-
biar de velocidad. El motor, la caja de
cambios y la cadena cinemática no están
diseñados para soportar las consecuen-
cias de un cambio de marcha realizado a
la fuerza, por lo que pueden averiarse si
se realiza dicho cambio sin utilizar el
embrague.
5VM-9-63-03 3/29/05 4:02 PM Page 17

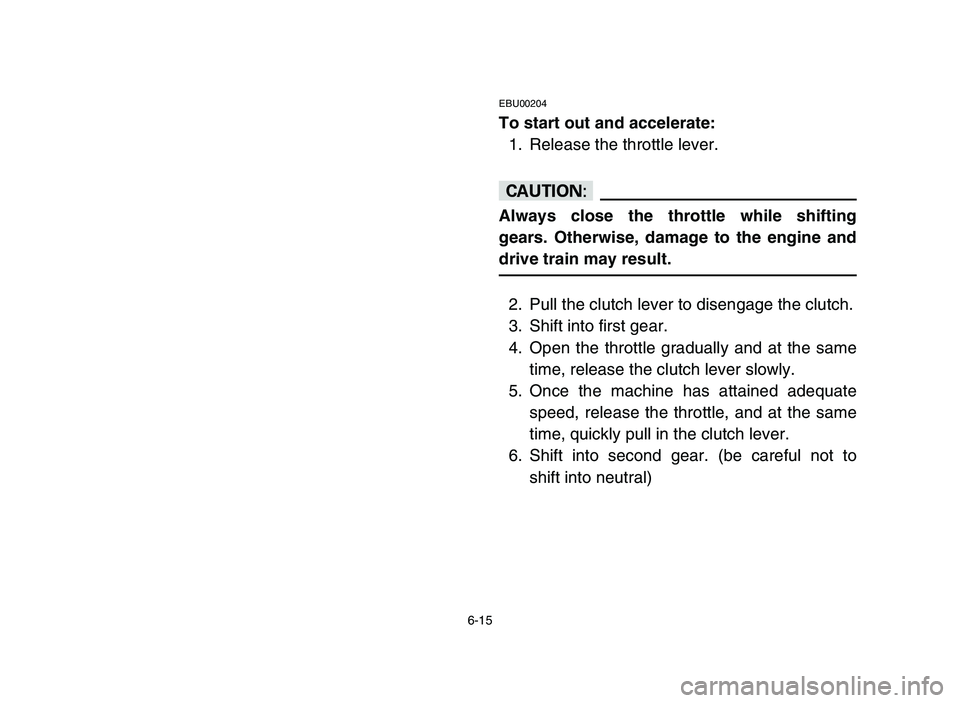

6-15
EBU00204
To start out and accelerate:
1. Release the throttle lever.
cC
Always close the throttle while shifting
gears. Otherwise, damage to the engine and
drive train may result.
2. Pull the clutch lever to disengage the clutch.
3. Shift into first gear.
4. Open the throttle gradually and at the same
time, release the clutch lever slowly.
5. Once the machine has attained adequate
speed, release the throttle, and at the same
time, quickly pull in the clutch lever.
6. Shift into second gear. (be careful not to
shift into neutral)
5VM-9-63-03 3/29/05 4:02 PM Page 18

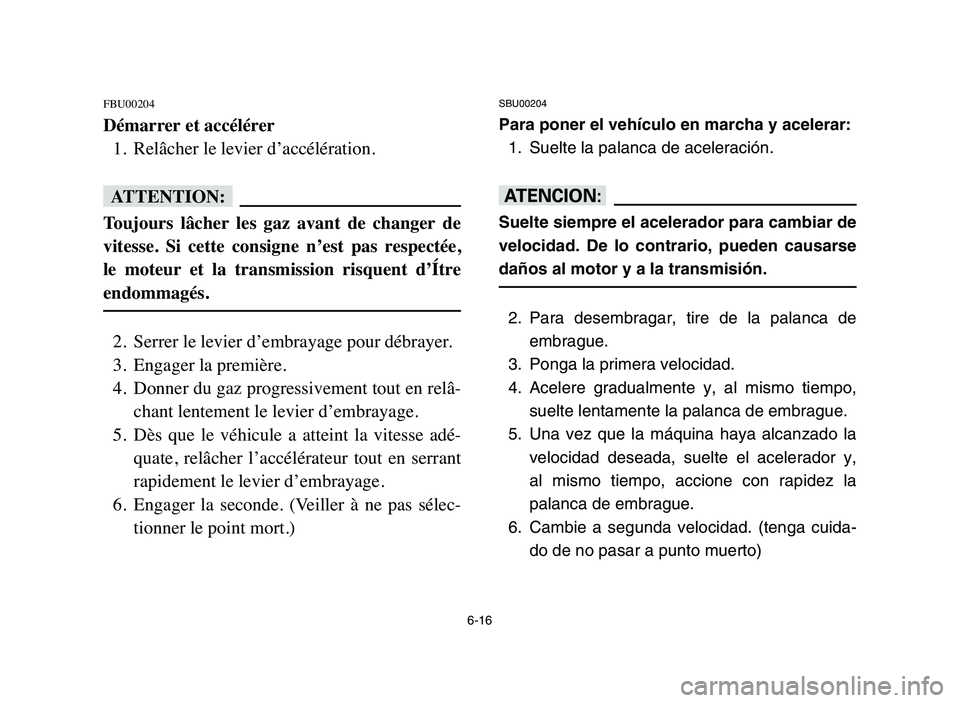

6-16
FBU00204
Démarrer et accélérer
1. Relâcher le levier d’accélération.
fF
Toujours lâcher les gaz avant de changer de
vitesse. Si cette consigne n’est pas respectée,
le moteur et la transmission risquent d’Ítre
endommagés.
2. Serrer le levier d’embrayage pour débrayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
5. Dès que le véhicule a atteint la vitesse adé-
quate, relâcher l’accélérateur tout en serrant
rapidement le levier d’embrayage.
6. Engager la seconde. (Veiller à ne pas sélec-
tionner le point mort.)
SBU00204
Para poner el vehículo en marcha y acelerar:
1. Suelte la palanca de aceleración.
yY
Suelte siempre el acelerador para cambiar de
velocidad. De lo contrario, pueden causarse
daños al motor y a la transmisión.
2. Para desembragar, tire de la palanca de
embrague.
3. Ponga la primera velocidad.
4. Acelere gradualmente y, al mismo tiempo,
suelte lentamente la palanca de embrague.
5. Una vez que la máquina haya alcanzado la
velocidad deseada, suelte el acelerador y,
al mismo tiempo, accione con rapidez la
palanca de embrague.
6. Cambie a segunda velocidad. (tenga cuida-
do de no pasar a punto muerto)
5VM-9-63-03 3/29/05 4:02 PM Page 19

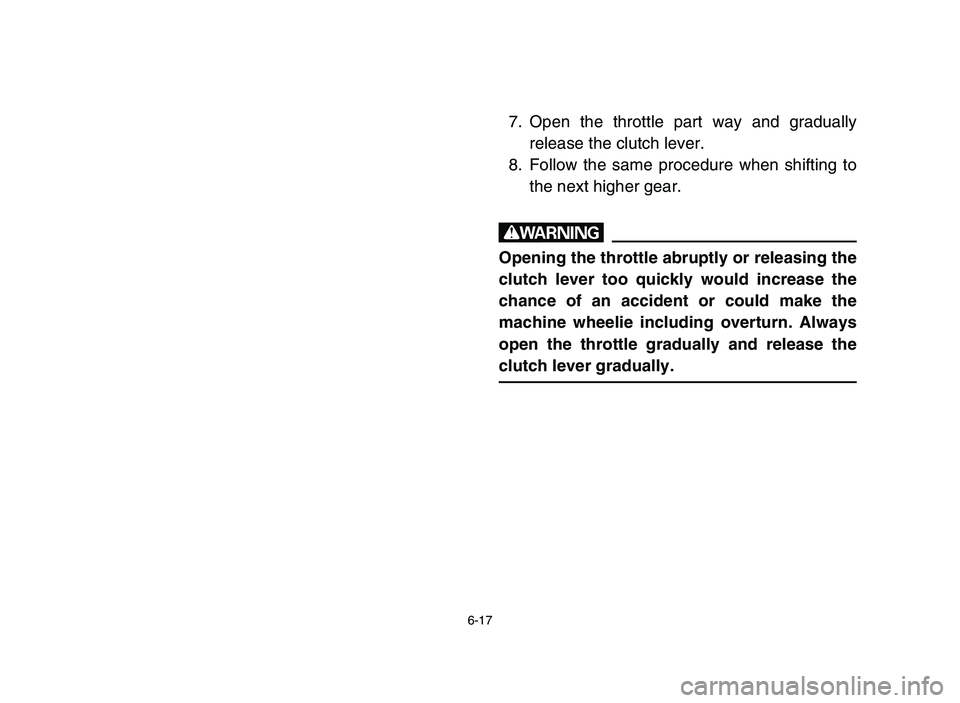

6-17
7. Open the throttle part way and gradually
release the clutch lever.
8. Follow the same procedure when shifting to
the next higher gear.
w
Opening the throttle abruptly or releasing the
clutch lever too quickly would increase the
chance of an accident or could make the
machine wheelie including overturn. Always
open the throttle gradually and release the
clutch lever gradually.
5VM-9-63-03 3/29/05 4:02 PM Page 20

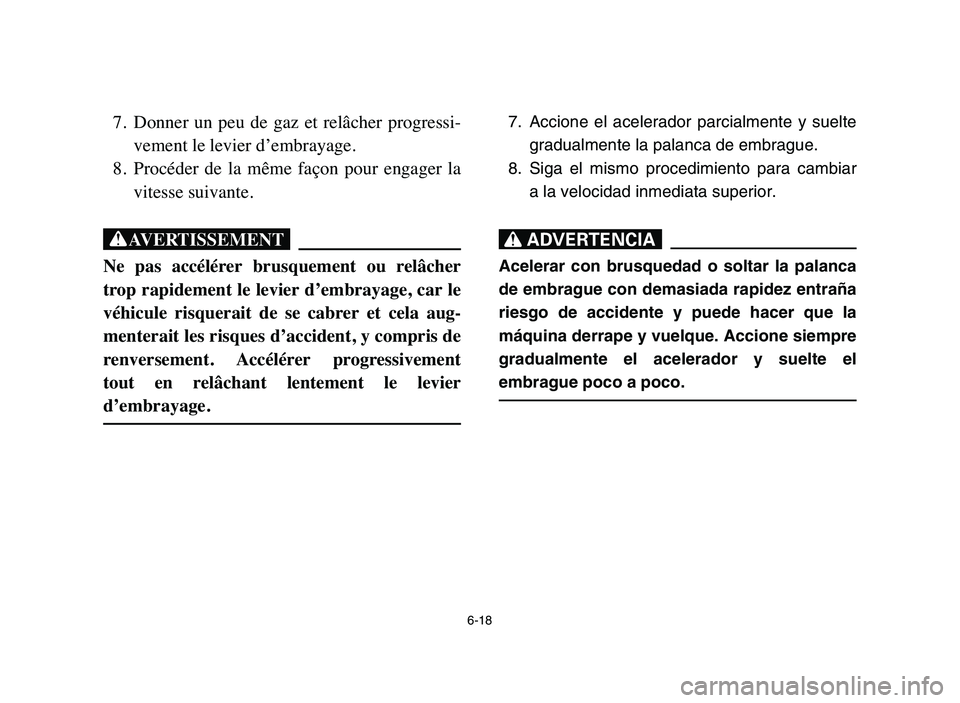

6-18
7. Donner un peu de gaz et relâcher progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour engager la
vitesse suivante.
XG
Ne pas accélérer brusquement ou relâcher
trop rapidement le levier d’embrayage, car le
véhicule risquerait de se cabrer et cela aug-
menterait les risques d’accident, y compris de
renversement. Accélérer progressivement
tout en relâchant lentement le levier
d’embrayage.
7. Accione el acelerador parcialmente y suelte
gradualmente la palanca de embrague.
8. Siga el mismo procedimiento para cambiar
a la velocidad inmediata superior.
XR
Acelerar con brusquedad o soltar la palanca
de embrague con demasiada rapidez entraña
riesgo de accidente y puede hacer que la
máquina derrape y vuelque. Accione siempre
gradualmente el acelerador y suelte el
embrague poco a poco.
5VM-9-63-03 3/29/05 4:02 PM Page 21

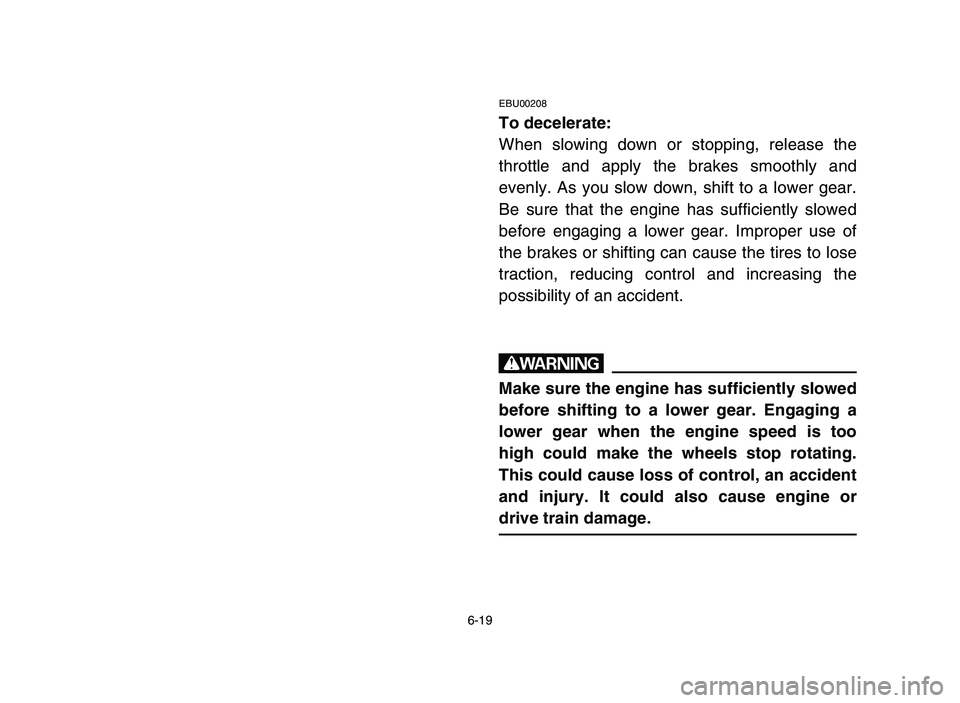

6-19
EBU00208
To decelerate:
When slowing down or stopping, release the
throttle and apply the brakes smoothly and
evenly. As you slow down, shift to a lower gear.
Be sure that the engine has sufficiently slowed
before engaging a lower gear. Improper use of
the brakes or shifting can cause the tires to lose
traction, reducing control and increasing the
possibility of an accident.
w
Make sure the engine has sufficiently slowed
before shifting to a lower gear. Engaging a
lower gear when the engine speed is too
high could make the wheels stop rotating.
This could cause loss of control, an accident
and injury. It could also cause engine or
drive train damage.
5VM-9-63-03 3/29/05 4:02 PM Page 22

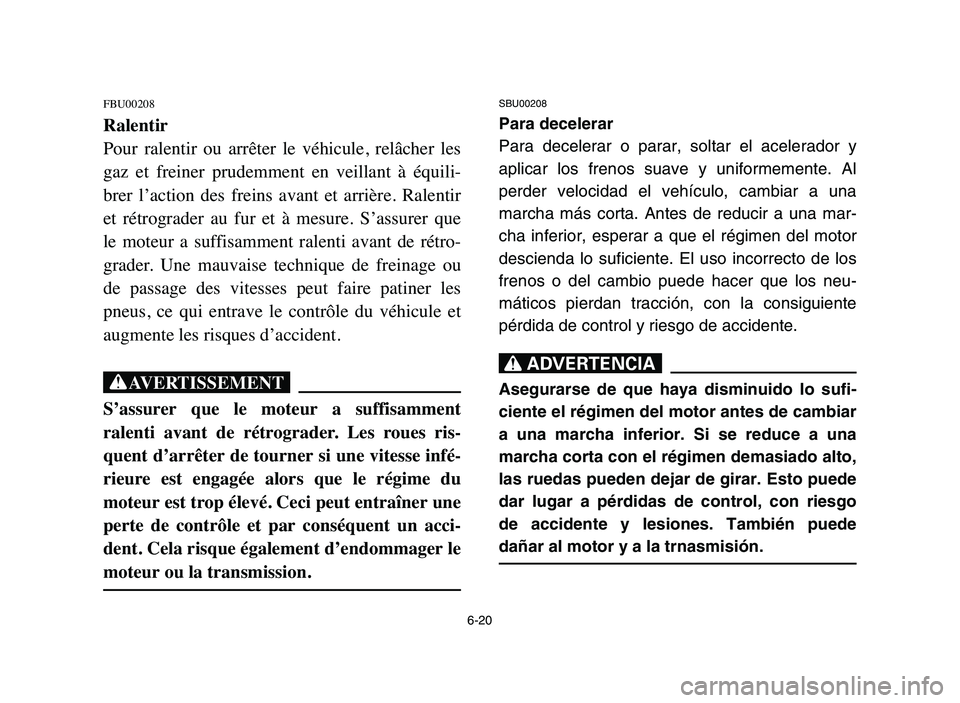

6-20
FBU00208
Ralentir
Pour ralentir ou arrêter le véhicule, relâcher les
gaz et freiner prudemment en veillant à équili-
brer l’action des freins avant et arrière. Ralentir
et rétrograder au fur et à mesure. S’assurer que
le moteur a suffisamment ralenti avant de rétro-
grader. Une mauvaise technique de freinage ou
de passage des vitesses peut faire patiner les
pneus, ce qui entrave le contrôle du véhicule et
augmente les risques d’accident.
XG
S’assurer que le moteur a suffisamment
ralenti avant de rétrograder. Les roues ris-
quent d’arrêter de tourner si une vitesse infé-
rieure est engagée alors que le régime du
moteur est trop élevé. Ceci peut entraîner une
perte de contrôle et par conséquent un acci-
dent. Cela risque également d’endommager le
moteur ou la transmission.
SBU00208
Para decelerar
Para decelerar o parar, soltar el acelerador y
aplicar los frenos suave y uniformemente. Al
perder velocidad el vehículo, cambiar a una
marcha más corta. Antes de reducir a una mar-
cha inferior, esperar a que el régimen del motor
descienda lo suficiente. El uso incorrecto de los
frenos o del cambio puede hacer que los neu-
máticos pierdan tracción, con la consiguiente
pérdida de control y riesgo de accidente.
XR
Asegurarse de que haya disminuido lo sufi-
ciente el régimen del motor antes de cambiar
a una marcha inferior. Si se reduce a una
marcha corta con el régimen demasiado alto,
las ruedas pueden dejar de girar. Esto puede
dar lugar a pérdidas de control, con riesgo
de accidente y lesiones. También puede
dañar al motor y a la trnasmisión.
5VM-9-63-03 3/29/05 4:02 PM Page 23

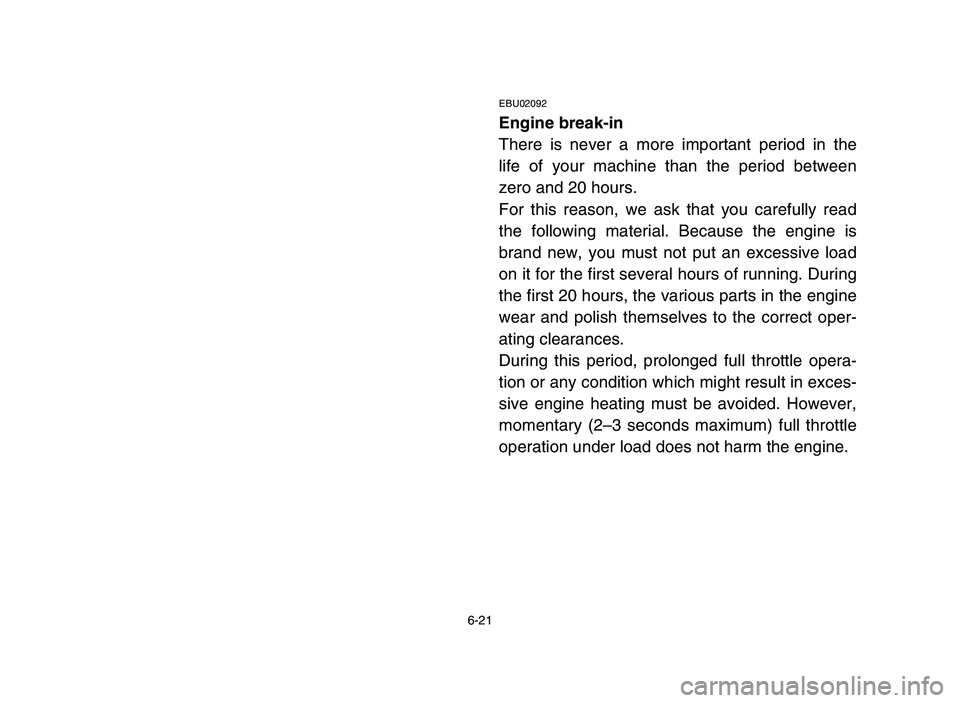

6-21
EBU02092
Engine break-in
There is never a more important period in the
life of your machine than the period between
zero and 20 hours.
For this reason, we ask that you carefully read
the following material. Because the engine is
brand new, you must not put an excessive load
on it for the first several hours of running. During
the first 20 hours, the various parts in the engine
wear and polish themselves to the correct oper-
ating clearances.
During this period, prolonged full throttle opera-
tion or any condition which might result in exces-
sive engine heating must be avoided. However,
momentary (2–3 seconds maximum) full throttle
operation under load does not harm the engine.
