FBU24810

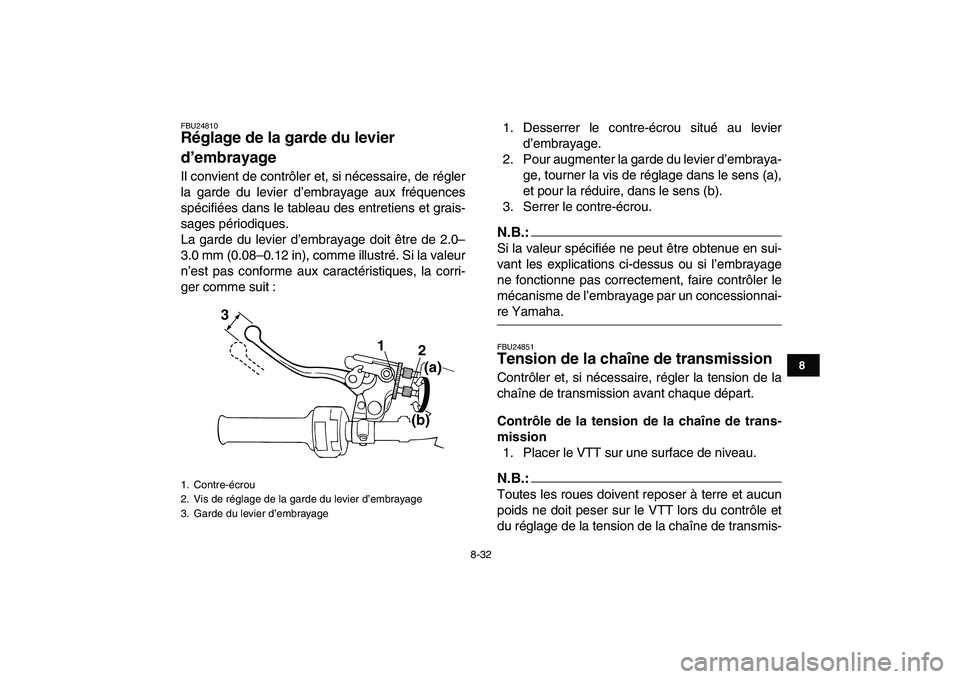

Réglage de la garde du levier
d’embrayage
Il convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
La garde du levier d’embrayage doit être de 2.0–
3.0 mm (0.08–0.12 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’embraya-
ge, tourner la vis de réglage dans le sens (a),
et pour la réduire, dans le sens (b).
3. Serrer le contre-écrou.
N.B.:

Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme de l’embrayage par un concessionnai-
re Yamaha.
FBU24851
Tension de la chaîne de transmission
Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
N.B.:

Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
3. Garde du levier d’embrayage
1
2 3
(a)
(b)

8-33
1
2
3
4
5
6
78
9
10
11

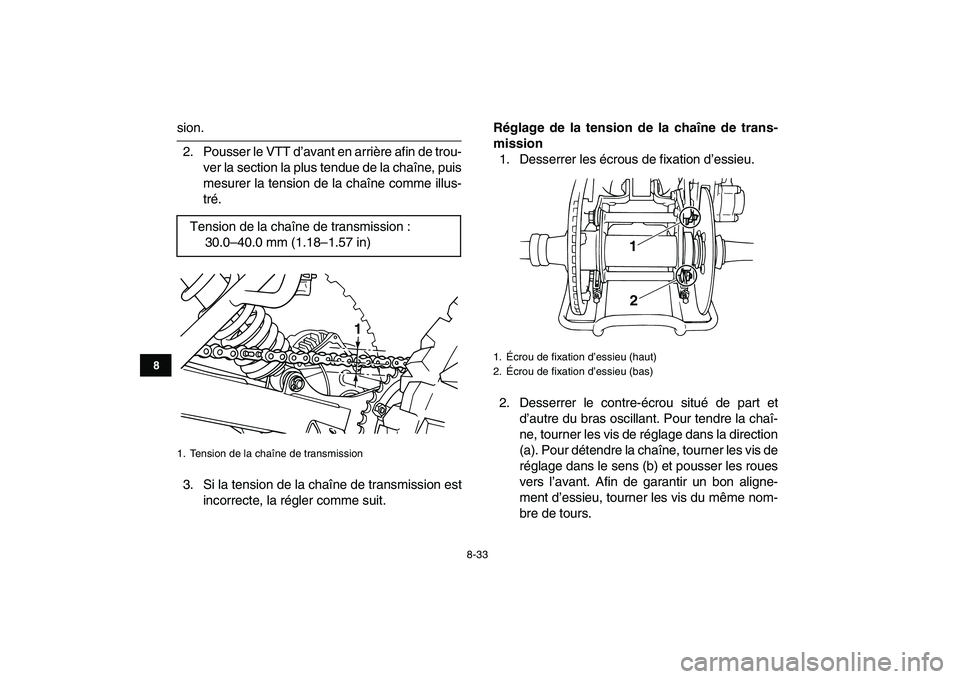

sion.
2. Pousser le VTT d’avant en arrière afin de trou-
ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer les écrous de fixation d’essieu.
2. Desserrer le contre-écrou situé de part et
d’autre du bras oscillant. Pour tendre la chaî-
ne, tourner les vis de réglage dans la direction
(a). Pour détendre la chaîne, tourner les vis de
réglage dans le sens (b) et pousser les roues
vers l’avant. Afin de garantir un bon aligne-
ment d’essieu, tourner les vis du même nom-
bre de tours. Tension de la chaîne de transmission :
30.0–40.0 mm (1.18–1.57 in)
1. Tension de la chaîne de transmission
1

1. Écrou de fixation d’essieu (haut)
2. Écrou de fixation d’essieu (bas)
1
2

8-34
1
2
3
4
5
6
78
9
10
11
N.B.:

Des repères figurent de part et d’autre du bras os-
cillant et sur les moyeux. Ceux-ci permettent l’ali-
gnement d’essieu correct.
ATTENTION:

FCB00541
Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tensionde la chaîne de transmission soit toujours
dans les limites spécifiées.
3. Serrer les contre-écrous et les écrous de fixa-
tion d’essieu à leur couple spécifique.
FBU24880
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de transmission
3. Repères d’alignement
3
1
21
2
(a)
(b)
(a)
(b)

Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou de fixation d’essieu (haut) :
50 Nm (5.0 m·kgf, 36 ft·lbf)
Écrou de fixation d’essieu (bas) :
50 Nm (5.0 m·kgf, 36 ft·lbf)

8-35
1
2
3
4
5
6
78
9
10
11
ATTENTION:

FCB00560

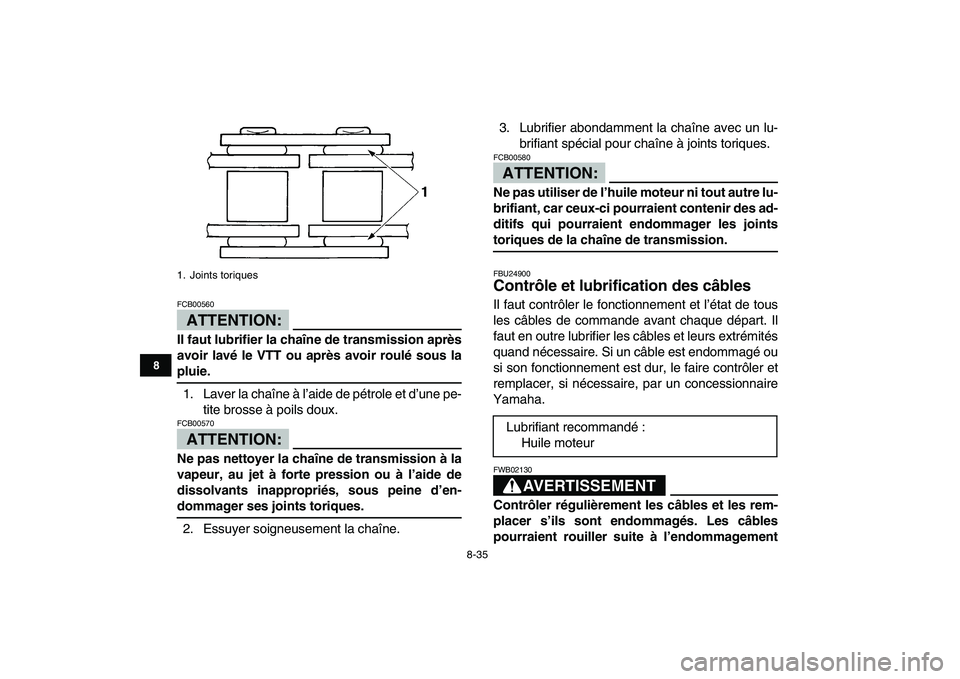

Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION:

FCB00570
Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, sous peine d’en-
dommager ses joints toriques.
2. Essuyer soigneusement la chaîne.3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION:

FCB00580
Ne pas utiliser de l’huile moteur ni tout autre lu-
brifiant, car ceux-ci pourraient contenir des ad-
ditifs qui pourraient endommager les joints
toriques de la chaîne de transmission.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT

FWB02130
Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
1. Joints toriques
Lubrifiant recommandé :
Huile moteur

8-36
1
2
3
4
5
6
78
9
10
11

des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU24920

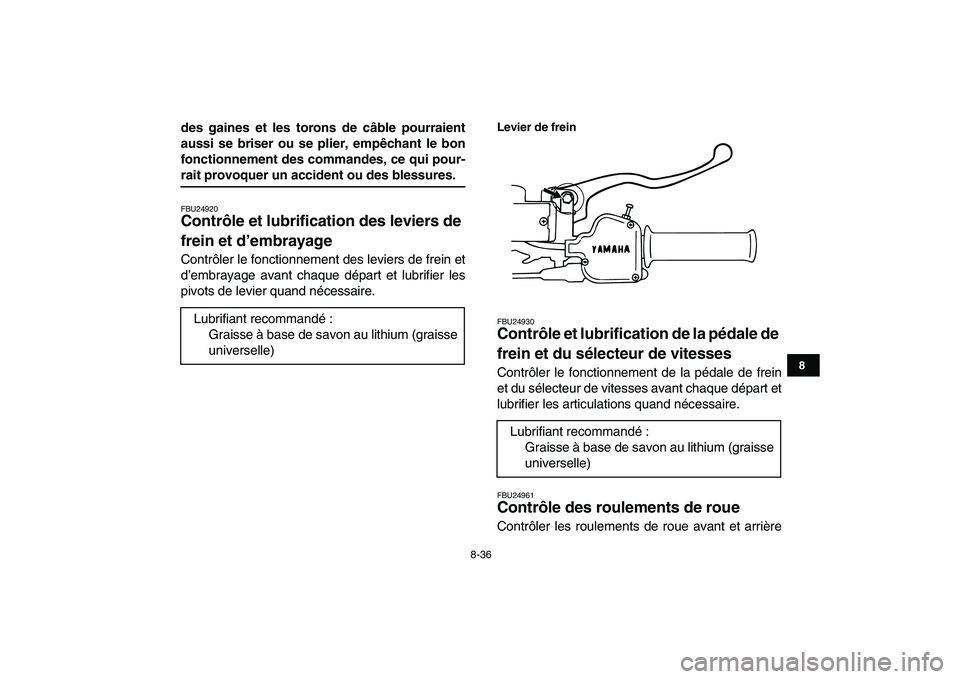

Contrôle et lubrification des leviers de
frein et d’embrayage
Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
Levier de frein
FBU24930
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses
Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
FBU24961
Contrôle des roulements de roue
Contrôler les roulements de roue avant et arrière Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)

8-37
1
2
3
4
5
6
78
9
10
11

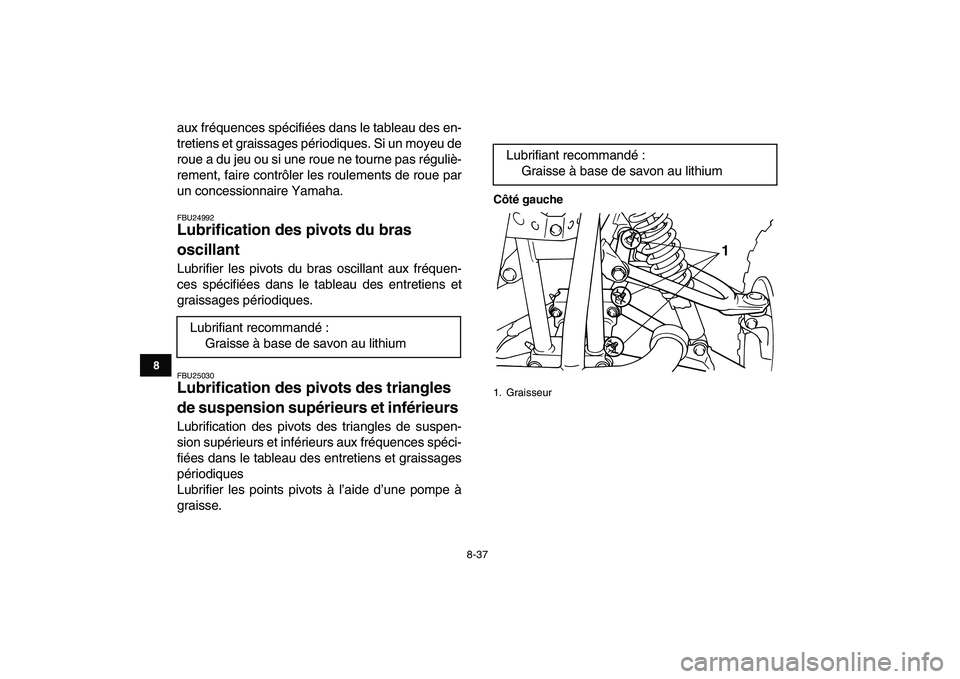

aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. Si un moyeu de
roue a du jeu ou si une roue ne tourne pas réguliè-
rement, faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FBU24992
Lubrification des pivots du bras
oscillant
Lubrifier les pivots du bras oscillant aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
FBU25030
Lubrification des pivots des triangles
de suspension supérieurs et inférieurs
Lubrification des pivots des triangles de suspen-
sion supérieurs et inférieurs aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Côté gauche
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium

1. Graisseur
1

8-38
1
2
3
4
5
6
78
9
10
11

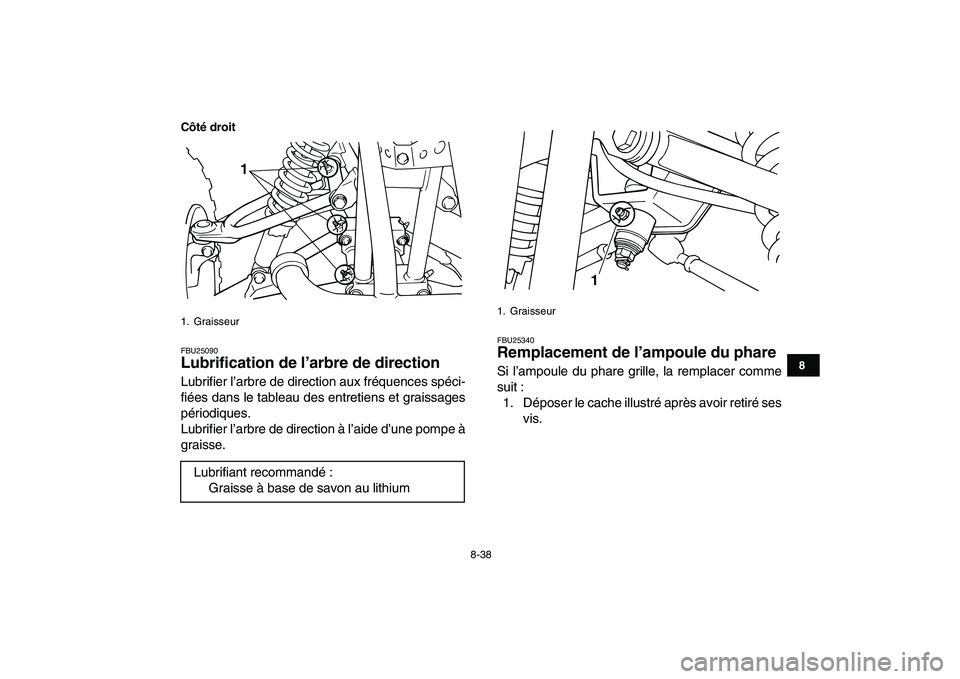

Côté droit

FBU25090
Lubrification de l’arbre de direction
Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
Lubrifier l’arbre de direction à l’aide d’une pompe à
graisse.
FBU25340
Remplacement de l’ampoule du phare
Si l’ampoule du phare grille, la remplacer comme
suit :
1. Déposer le cache illustré après avoir retiré ses
vis.
1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium
1

1. Graisseur
1

8-39
1
2
3
4
5
6
78
9
10
11

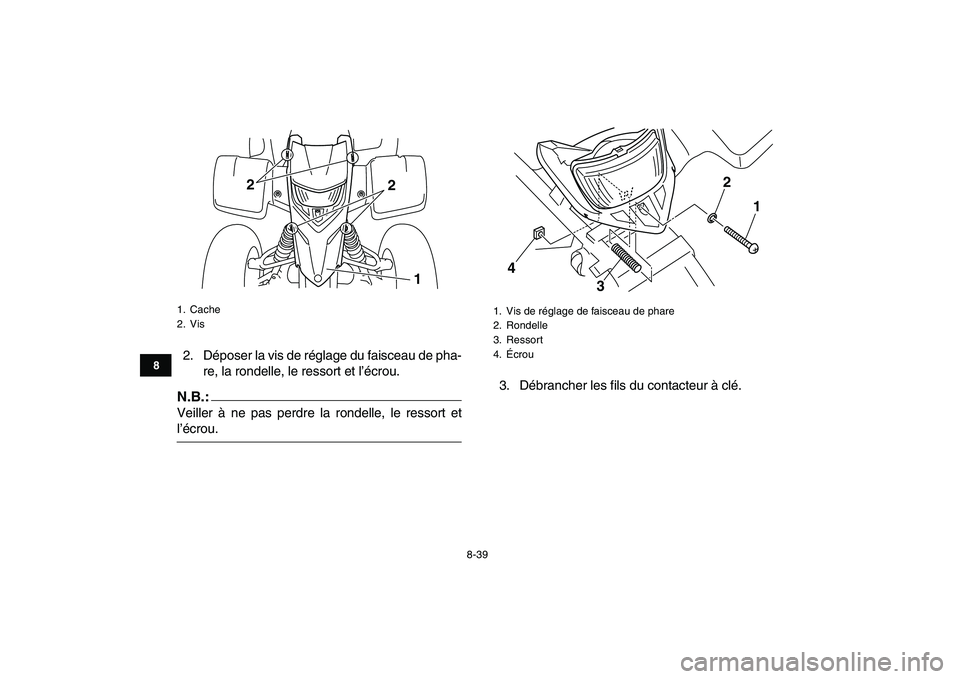

2. Déposer la vis de réglage du faisceau de pha-
re, la rondelle, le ressort et l’écrou.
N.B.:

Veiller à ne pas perdre la rondelle, le ressort et
l’écrou.3. Débrancher les fils du contacteur à clé.
1. Cache
2. Vis
1 2 2

1. Vis de réglage de faisceau de phare
2. Rondelle
3. Ressort
4. Écrou
1 2
3 4

8-40
1
2
3
4
5
6
78
9
10
11

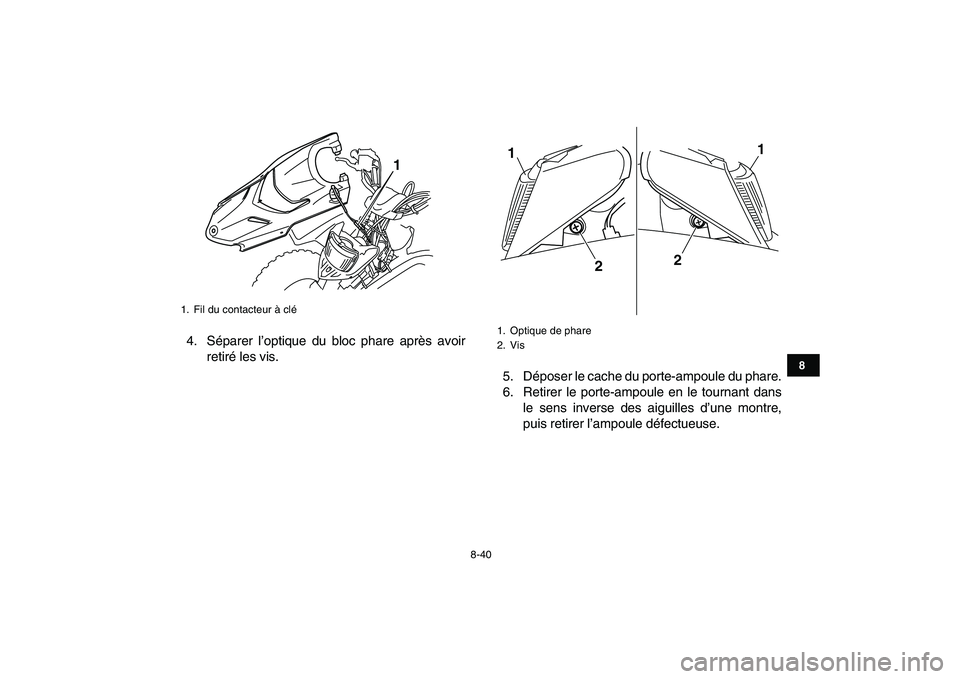

4. Séparer l’optique du bloc phare après avoir
retiré les vis.
5. Déposer le cache du porte-ampoule du phare.
6. Retirer le porte-ampoule en le tournant dans
le sens inverse des aiguilles d’une montre,
puis retirer l’ampoule défectueuse.
1. Fil du contacteur à clé
1

1. Optique de phare
2. Vis1
21
2

8-41
1
2
3
4
5
6
78
9
10
11

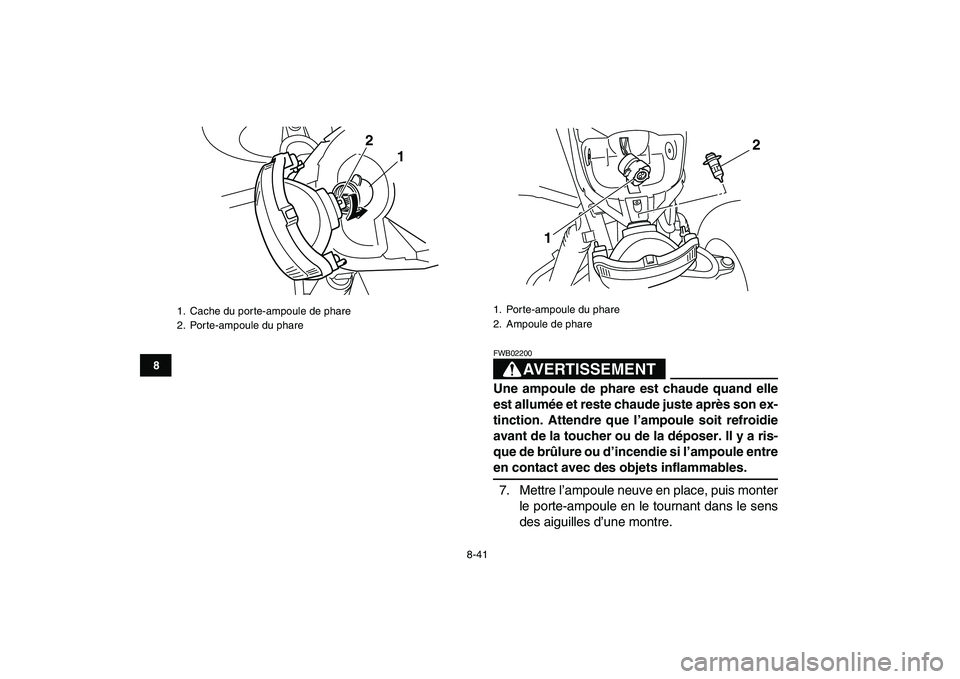

AVERTISSEMENT
FWB02200
Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son ex-
tinction. Attendre que l’ampoule soit refroidie
avant de la toucher ou de la déposer. Il y a ris-
que de brûlure ou d’incendie si l’ampoule entre
en contact avec des objets inflammables.
7. Mettre l’ampoule neuve en place, puis monter
le porte-ampoule en le tournant dans le sens
des aiguilles d’une montre.
1. Cache du porte-ampoule de phare
2. Porte-ampoule du phare
1 2

1. Porte-ampoule du phare
2. Ampoule de phare12
