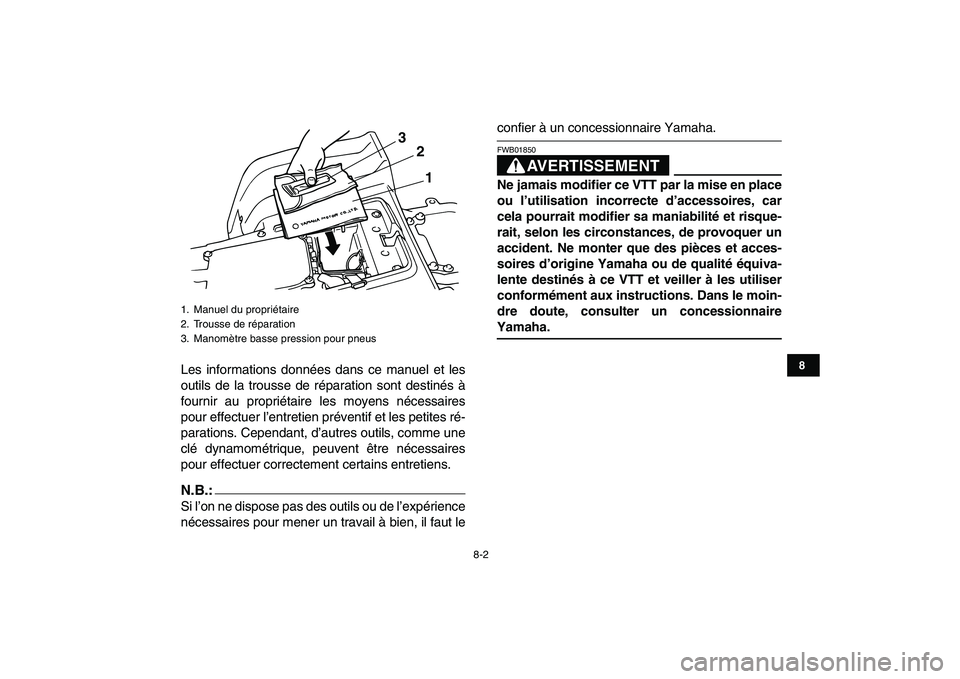

Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.:

Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le
confier à un concessionnaire Yamaha.AVERTISSEMENT
FWB01850
Ne jamais modifier ce VTT par la mise en place
ou l’utilisation incorrecte d’accessoires, car
cela pourrait modifier sa maniabilité et risque-
rait, selon les circonstances, de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT et veiller à les utiliser
conformément aux instructions. Dans le moin-
dre doute, consulter un concessionnaire
Yamaha.
1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneus
1 2 3

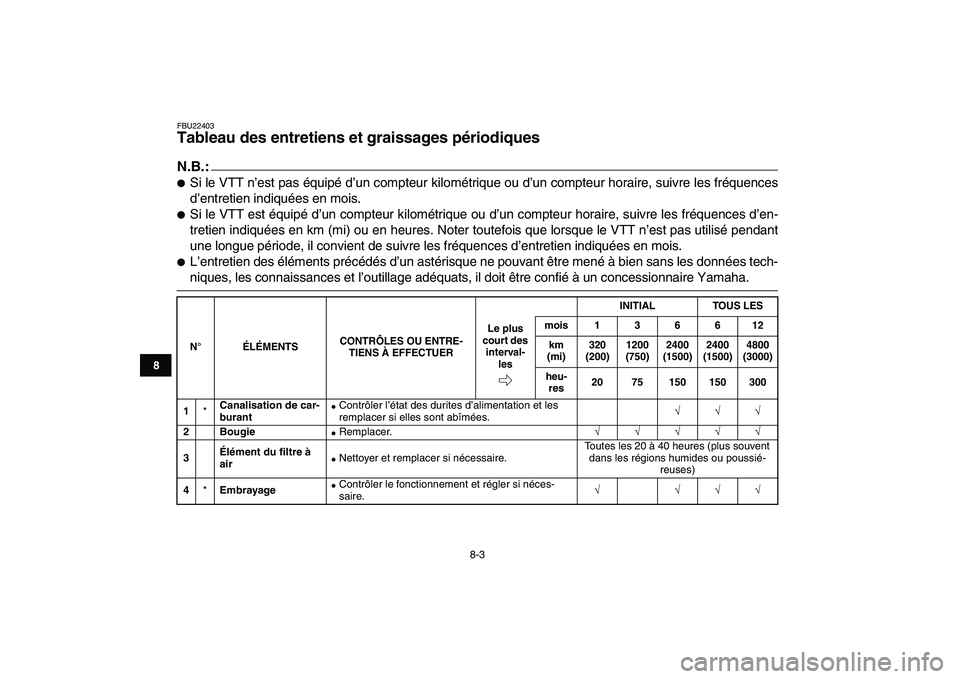

8-3
1
2
3
4
5
6
78
9
10
11

FBU22403
Tableau des entretiens et graissages périodiques
N.B.:


Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.

Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.

L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heu-
res20 75 150 150 300
1
*
Canalisation de car-
burant


Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.
√√√
2 Bougie

Remplacer.
√√√√√
3Élément du filtre à
air

Nettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
4
*
Embrayage

Contrôler le fonctionnement et régler si néces-
saire.
√ √√√

8-4
1
2
3
4
5
6
78
9
10
11

5
*
Frein avant

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le niveau du liquide, s’assurer de
l’absence de fuite, et corriger si nécessaire.
√√√√√

Remplacer les plaquettes de frein. Quand la limite est atteinte.
6
*
Frein arrière

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le niveau du liquide, s’assurer de
l’absence de fuite, et corriger si nécessaire.
√√√√√

Remplacer les plaquettes de frein. Quand la limite est atteinte.
7
*
Durites de frein

Contrôler l’état et remplacer si nécessaire.
√√√√

Remplacer. Tous les 4 ans
8
*
Frein de stationne-
ment

Contrôler le fonctionnement et régler si néces-
saire.
√√√√√
9
*
Roues


Contrôler le voile et l’état et remplacer si néces-
saire.
√√√√√
10
*
Pneus


Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.

Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√√√√√
11
*
Roulements de roue

Contrôler l’état et serrage, et remplacer si néces-
saire.
√ √√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heu-
res20 75 150 150 300

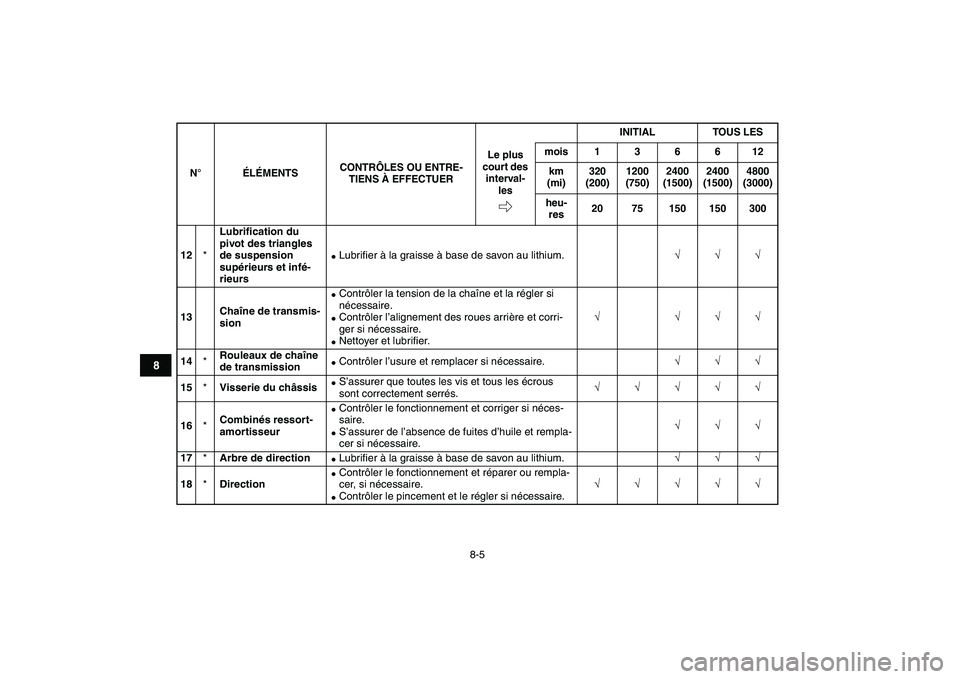

8-5
1
2
3
4
5
6
78
9
10
11

12
*
Lubrification du
pivot des triangles
de suspension
supérieurs et infé-
rieurs

Lubrifier à la graisse à base de savon au lithium.
√√√
13Chaîne de transmis-
sion

Contrôler la tension de la chaîne et la régler si
nécessaire.

Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.

Nettoyer et lubrifier.
√ √√√
14
*
Rouleaux de chaîne
de transmission


Contrôler l’usure et remplacer si nécessaire.
√√√
15
*
Visserie du châssis


S’assurer que toutes les vis et tous les écrous
sont correctement serrés.
√√√√√
16
*
Combinés ressort-
amortisseur


Contrôler le fonctionnement et corriger si néces-
saire.

S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.
√√√
17
*
Arbre de direction


Lubrifier à la graisse à base de savon au lithium.
√√√
18
*
Direction


Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.

Contrôler le pincement et le régler si nécessaire.
√√√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heu-
res20 75 150 150 300

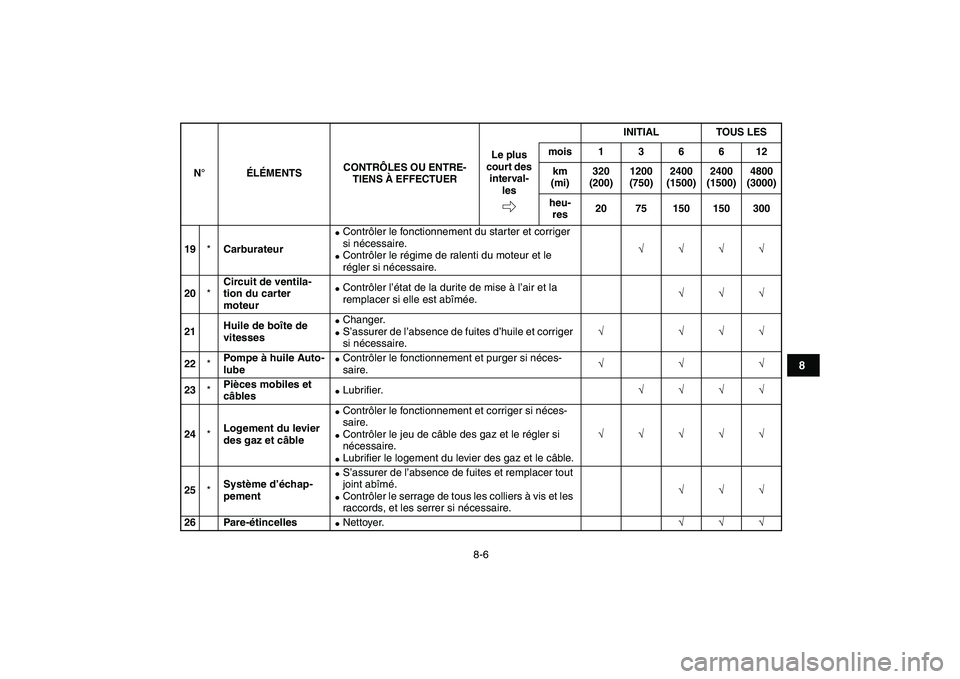

8-6
1
2
3
4
5
6
78
9
10
11

19
*
Carburateur

Contrôler le fonctionnement du starter et corriger
si nécessaire.

Contrôler le régime de ralenti du moteur et le
régler si nécessaire.
√√√√
20
*
Circuit de ventila-
tion du carter
moteur


Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.
√√√
21Huile de boîte de
vitesses

Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√ √√√
22
*
Pompe à huile Auto-
lube


Contrôler le fonctionnement et purger si néces-
saire.
√√√
23
*
Pièces mobiles et
câbles


Lubrifier.
√√√√
24
*
Logement du levier
des gaz et câble


Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le jeu de câble des gaz et le régler si
nécessaire.

Lubrifier le logement du levier des gaz et le câble.
√√√√√
25
*
Système d’échap-
pement


S’assurer de l’absence de fuites et remplacer tout
joint abîmé.

Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.
√√√
26 Pare-étincelles

Nettoyer.
√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heu-
res20 75 150 150 300

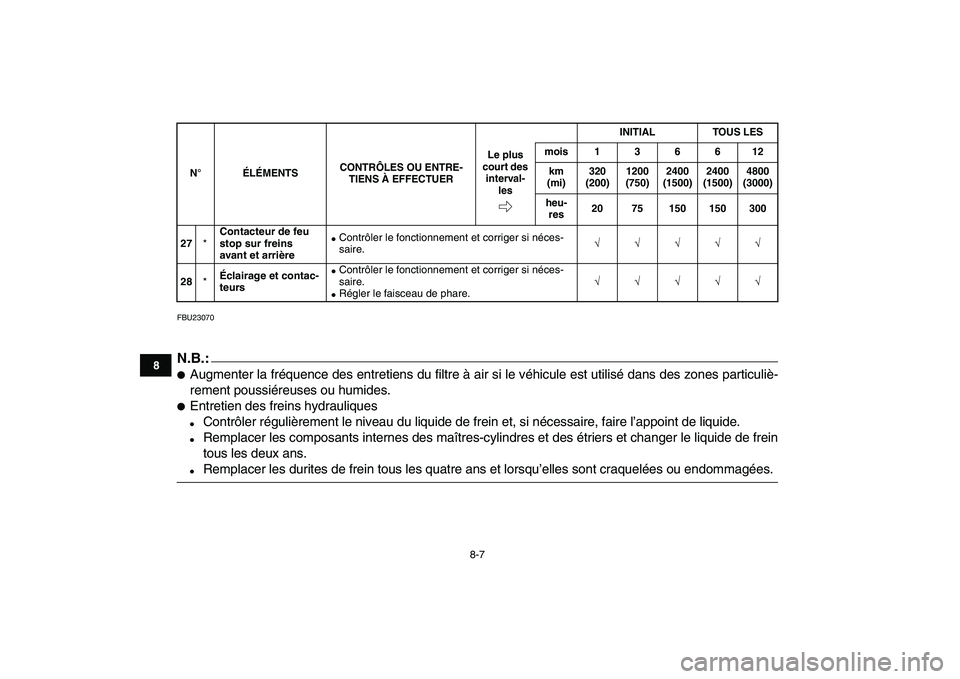

8-7
1
2
3
4
5
6
78
9
10
11

FBU23070
N.B.:


Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
27
*
Contacteur de feu
stop sur freins
avant et arrière

Contrôler le fonctionnement et corriger si néces-
saire.
√√√√√
28
*
Éclairage et contac-
teurs


Contrôler le fonctionnement et corriger si néces-
saire.

Régler le faisceau de phare.
√√√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heu-
res20 75 150 150 300

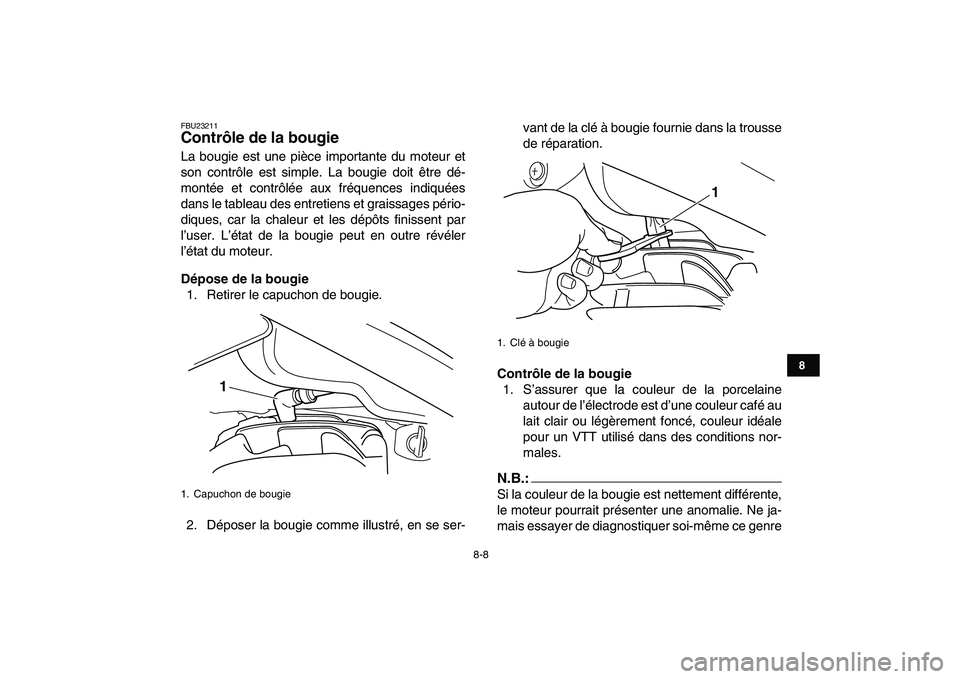

8-8
1
2
3
4
5
6
78
9
10
11

FBU23211
Contrôle de la bougie
La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en se ser-vant de la clé à bougie fournie dans la trousse
de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.N.B.:

Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
1. Capuchon de bougie
1

1. Clé à bougie
1

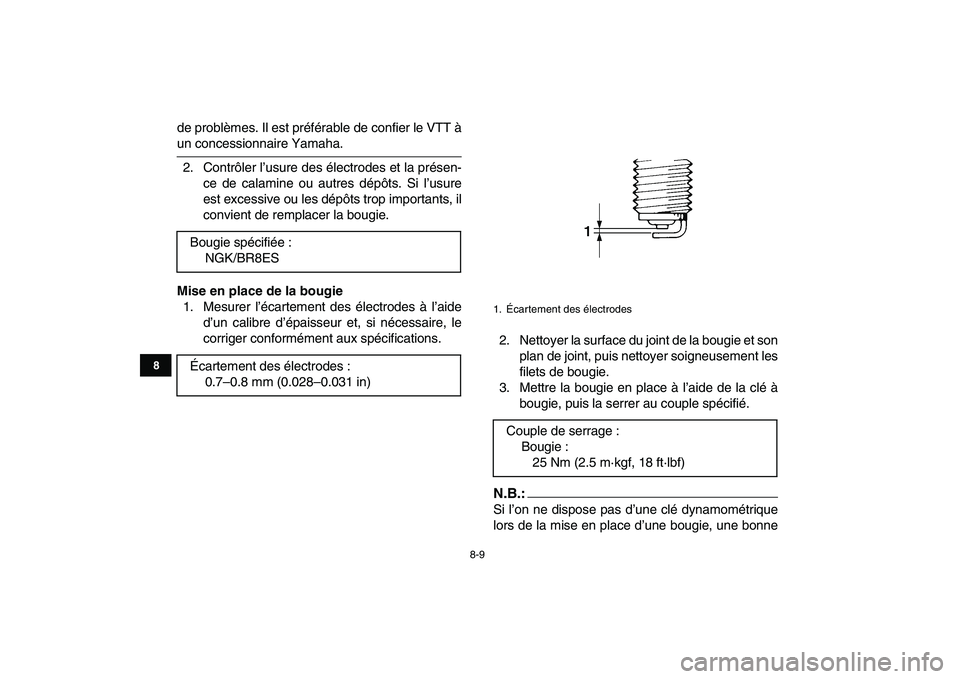

8-9
1
2
3
4
5
6
78
9
10
11

de problèmes. Il est préférable de confier le VTT à
un concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la présen-
ce de calamine ou autres dépôts. Si l’usure
est excessive ou les dépôts trop importants, il
convient de remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.
2. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
3. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié.
N.B.:

Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place d’une bougie, une bonne Bougie spécifiée :
NGK/BR8ES
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
1. Écartement des électrodes
Couple de serrage :
Bougie :
25 Nm (2.5 m·kgf, 18 ft·lbf)

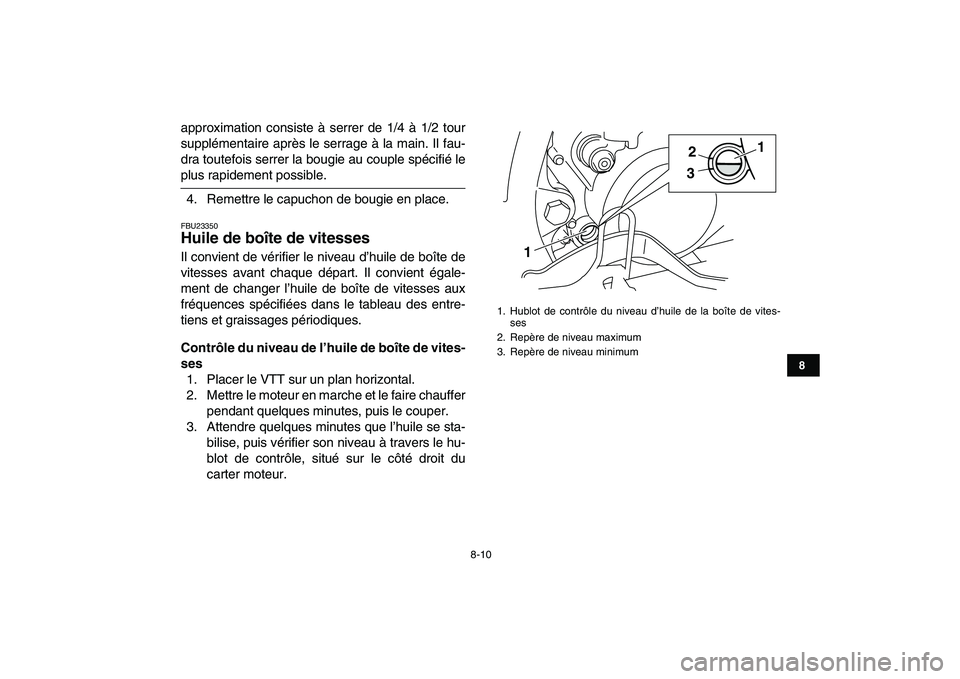

8-10
1
2
3
4
5
6
78
9
10
11

approximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.
FBU23350
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile de boîte de
vitesses avant chaque départ. Il convient égale-
ment de changer l’huile de boîte de vitesses aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau de l’huile de boîte de vites-
ses
1. Placer le VTT sur un plan horizontal.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Attendre quelques minutes que l’huile se sta-
bilise, puis vérifier son niveau à travers le hu-
blot de contrôle, situé sur le côté droit du
carter moteur.
1. Hublot de contrôle du niveau d’huile de la boîte de vites-
ses
2. Repère de niveau maximum
3. Repère de niveau minimum11
32

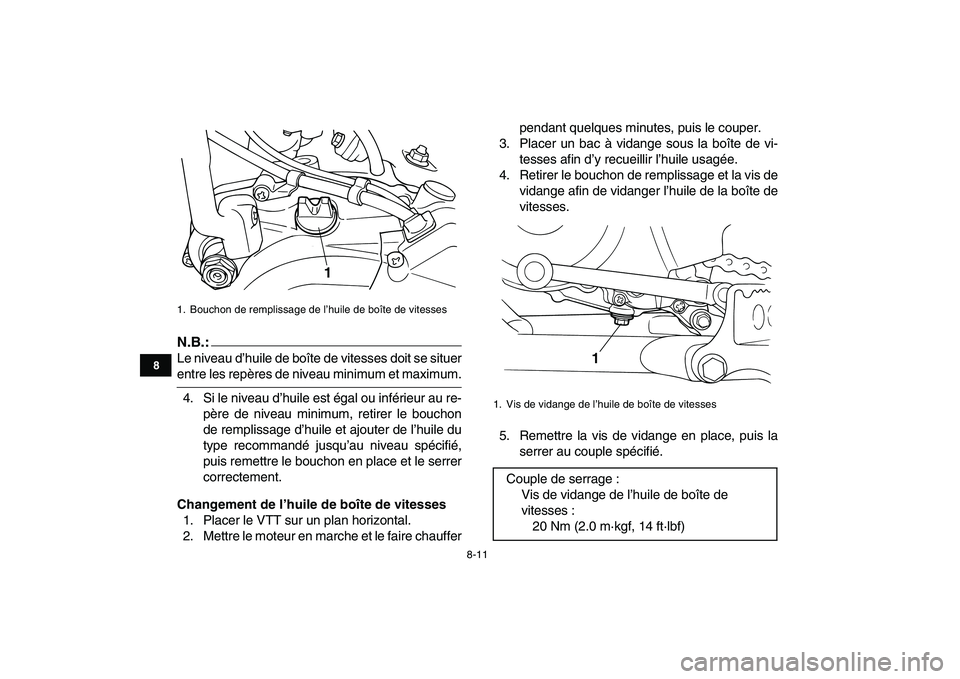

8-11
1
2
3
4
5
6
78
9
10
11
N.B.:

Le niveau d’huile de boîte de vitesses doit se situer
entre les repères de niveau minimum et maximum.
4. Si le niveau d’huile est égal ou inférieur au re-
père de niveau minimum, retirer le bouchon
de remplissage d’huile et ajouter de l’huile du
type recommandé jusqu’au niveau spécifié,
puis remettre le bouchon en place et le serrer
correctement.
Changement de l’huile de boîte de vitesses
1. Placer le VTT sur un plan horizontal.
2. Mettre le moteur en marche et le faire chaufferpendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous la boîte de vi-
tesses afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile de la boîte de
vitesses.
5. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
1. Bouchon de remplissage de l’huile de boîte de vitesses
1

1. Vis de vidange de l’huile de boîte de vitesses
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
