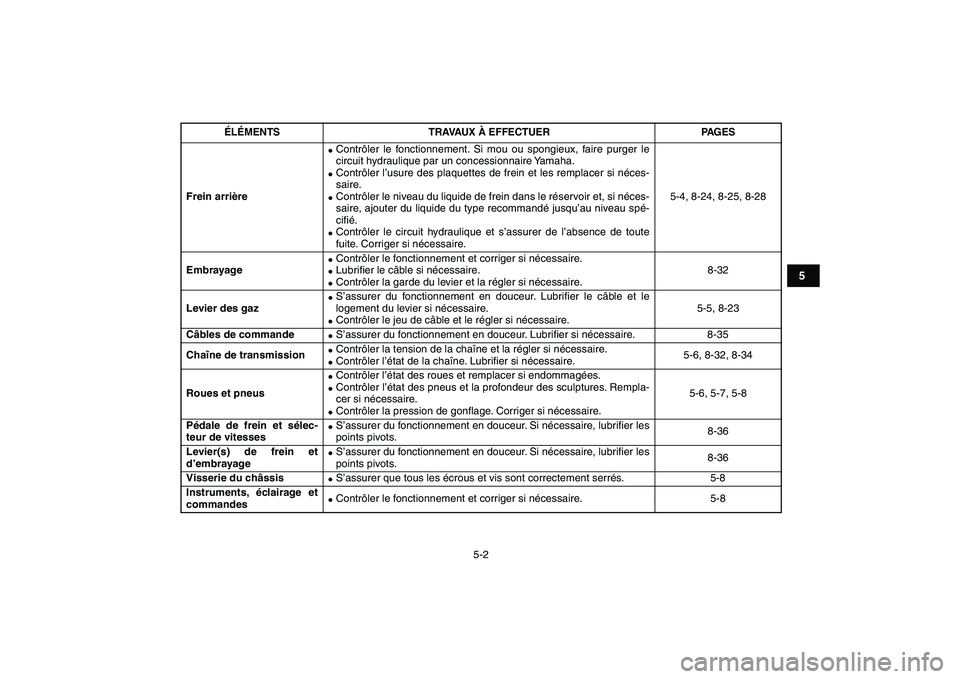

Frein arrière

Contrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.

Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.

Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-24, 8-25, 8-28
Embrayage

Contrôler le fonctionnement et corriger si nécessaire.

Lubrifier le câble si nécessaire.

Contrôler la garde du levier et la régler si nécessaire.8-32
Levier des gaz

S’assurer du fonctionnement en douceur. Lubrifier le câble et le
logement du levier si nécessaire.

Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-23
Câbles de commande

S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-35
Chaîne de transmission

Contrôler la tension de la chaîne et la régler si nécessaire.

Contrôler l’état de la chaîne. Lubrifier si nécessaire.5-6, 8-32, 8-34
Roues et pneus

Contrôler l’état des roues et remplacer si endommagées.

Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.

Contrôler la pression de gonflage. Corriger si nécessaire.5-6, 5-7, 5-8
Pédale de frein et sélec-
teur de vitesses

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-36
Levier(s) de frein et
d’embrayage

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-36
Visserie du châssis

S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes

Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES

5-3
1
2
3
45
6
7
8
9
10
11

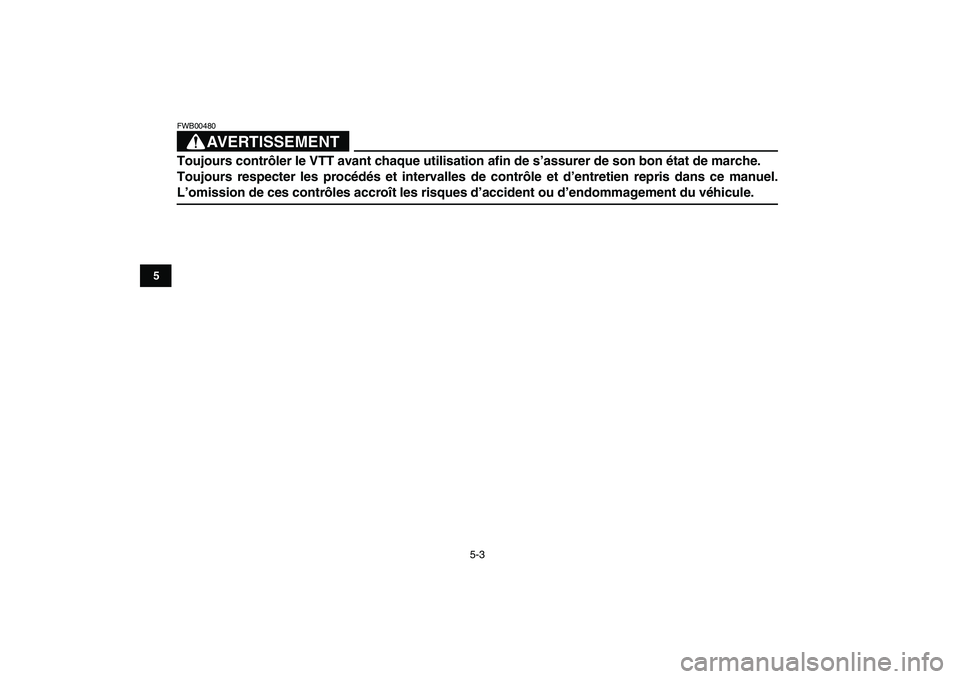

AVERTISSEMENT

FWB00480
Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.

5-4
1
2
3
45
6
7
8
9
10
11

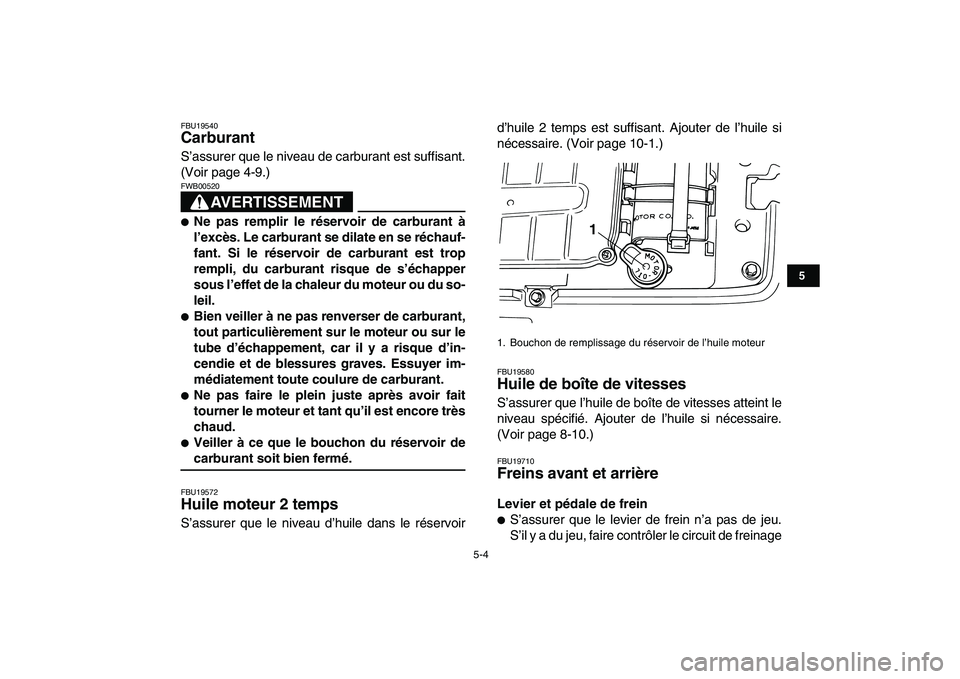

FBU19540
Carburant
S’assurer que le niveau de carburant est suffisant.
(Voir page 4-9.)
AVERTISSEMENT

FWB00520

Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.

Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.

Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU19572
Huile moteur 2 temps
S’assurer que le niveau d’huile dans le réservoird’huile 2 temps est suffisant. Ajouter de l’huile si
nécessaire. (Voir page 10-1.)
FBU19580
Huile de boîte de vitesses
S’assurer que l’huile de boîte de vitesses atteint le
niveau spécifié. Ajouter de l’huile si nécessaire.
(Voir page 8-10.)
FBU19710
Freins avant et arrière
Levier et pédale de frein

S’assurer que le levier de frein n’a pas de jeu.
S’il y a du jeu, faire contrôler le circuit de freinage
1. Bouchon de remplissage du réservoir de l’huile moteur1

5-5
1
2
3
45
6
7
8
9
10
11

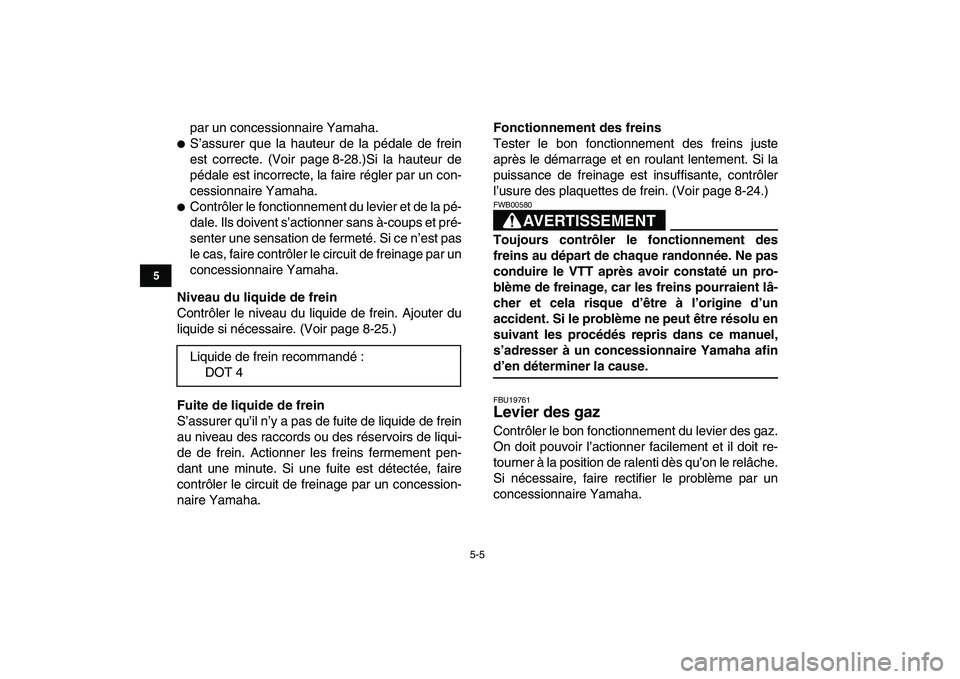

par un concessionnaire Yamaha.

S’assurer que la hauteur de la pédale de frein
est correcte. (Voir page 8-28.)Si la hauteur de
pédale est incorrecte, la faire régler par un con-
cessionnaire Yamaha.

Contrôler le fonctionnement du levier et de la pé-
dale. Ils doivent s’actionner sans à-coups et pré-
senter une sensation de fermeté. Si ce n’est pas
le cas, faire contrôler le circuit de freinage par un
concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-25.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de liqui-
de de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage et en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-24.)AVERTISSEMENT

FWB00580
Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT après avoir constaté un pro-
blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un
accident. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afin
d’en déterminer la cause.
FBU19761
Levier des gaz
Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha. Liquide de frein recommandé :
DOT 4

5-6
1
2
3
45
6
7
8
9
10
11

FBU19770
Chaîne de transmission
Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-32.)
FBU19791
Pneus
AVERTISSEMENT

FWB00601
La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident.
Lire attentivement ce qui suit :

Les pneus mentionnés ci-dessous ont été
approuvés par la Yamaha Motor Co., Ltd.
pour ce modèle. Il est déconseillé de monter
d’autre combinaison de pneus sur le VTT.
Avant :
Fabricant/modèle :
DUNLOP/KT851A
CHENG SHIN/C-873N
Taille :
AT21 x 7-10
Type :Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
DUNLOP/KT895A
CHENG SHIN/C-874N
Taille :
AT21 x 10-8
Type :
Sans chambre (Tubeless)

Gonfler les pneus à la pression recomman-
dée :
Pression de gonflage recommandée :
Avant :
30.0 kPa (4.4 psi) (0.300 kgf/cm
2
)
Arrière :
25.0 kPa (3.6 psi) (0.250 kgf/cm
2
)

Contrôler et régler la pression de gonflage
des pneus à froid.

La pression de gonflage des pneus doit
être égale des deux côtés.

Une pression insuffisante peut entraîner le
déjantement du pneu quand le véhicule
est utilisé dans des conditions extrêmes.
Pression de gonflage minimum :
Avant :
27.0 kPa (3.9 psi) (0.270 kgf/cm
2
)

5-7
1
2
3
45
6
7
8
9
10
11

Arrière :
22.0 kPa (3.2 psi) (0.220 kgf/cm
2
)

Ne pas dépasser les pressions suivantes
lors du sertissage des talons de pneu.
Pression maximale lors du sertissage des
talons de pneu :
Avant :
250 kPa (36 psi) (2.5 kgf/cm
2
)
Arrière :
250 kPa (36 psi) (2.5 kgf/cm
2
)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.
FBU19820

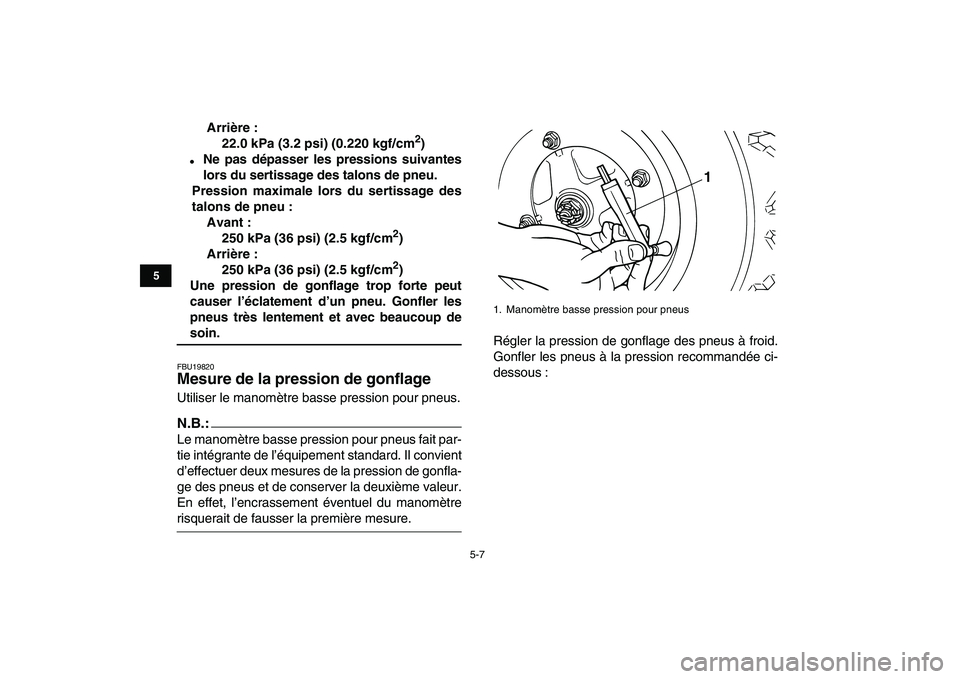

Mesure de la pression de gonflage
Utiliser le manomètre basse pression pour pneus.
N.B.:

Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gonfla-
ge des pneus et de conserver la deuxième valeur.
En effet, l’encrassement éventuel du manomètre
risquerait de fausser la première mesure.Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
1. Manomètre basse pression pour pneus
1

5-8
1
2
3
45
6
7
8
9
10
11

FBU19830

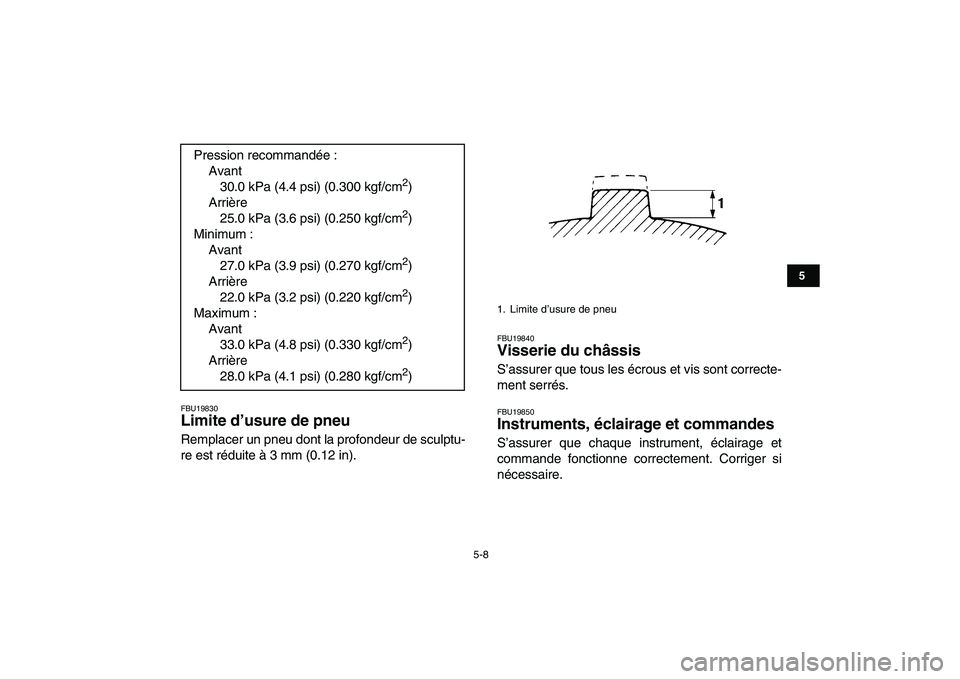

Limite d’usure de pneu
Remplacer un pneu dont la profondeur de sculptu-
re est réduite à 3 mm (0.12 in).
FBU19840
Visserie du châssis
S’assurer que tous les écrous et vis sont correcte-
ment serrés.
FBU19850
Instruments, éclairage et commandes
S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire. Pression recommandée :
Avant
30.0 kPa (4.4 psi) (0.300 kgf/cm
2
)
Arrière
25.0 kPa (3.6 psi) (0.250 kgf/cm
2
)
Minimum :
Avant
27.0 kPa (3.9 psi) (0.270 kgf/cm
2
)
Arrière
22.0 kPa (3.2 psi) (0.220 kgf/cm
2
)
Maximum :
Avant
33.0 kPa (4.8 psi) (0.330 kgf/cm
2
)
Arrière
28.0 kPa (4.1 psi) (0.280 kgf/cm
2
)
1. Limite d’usure de pneu

6-1
1
2
3
4
56
7
8
9
10
11

FBU19880
UTILISATION
FBU19900
Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT

FWB00630
Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaire
Yamaha.
FBU20261
Mise en marche d’un moteur froid
AVERTISSEMENT

FWB00640
Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-
traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.
ATTENTION:

FCB00150
Lire attentivement la section “Rodage du mo-
teur” à la page 6-4 avant la première utilisation
du véhicule.
1. Serrer le frein de stationnement.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le cou-
pe-circuit du moteur sur “RUN”.
4. Mettre la boîte de vitesses au point mort.
5. Utiliser le starter en se reportant à l’illustration
et aux informations suivantes :
Position (1) :

Moteur froid et température atmosphérique infé-
rieure à 5 °C (40 °F)
Position (2) :

Moteur froid et température atmosphérique en-
tre 0 °C (30 °F) et 30 °C (90 °F)

6-2
1
2
3
4
56
7
8
9
10
11

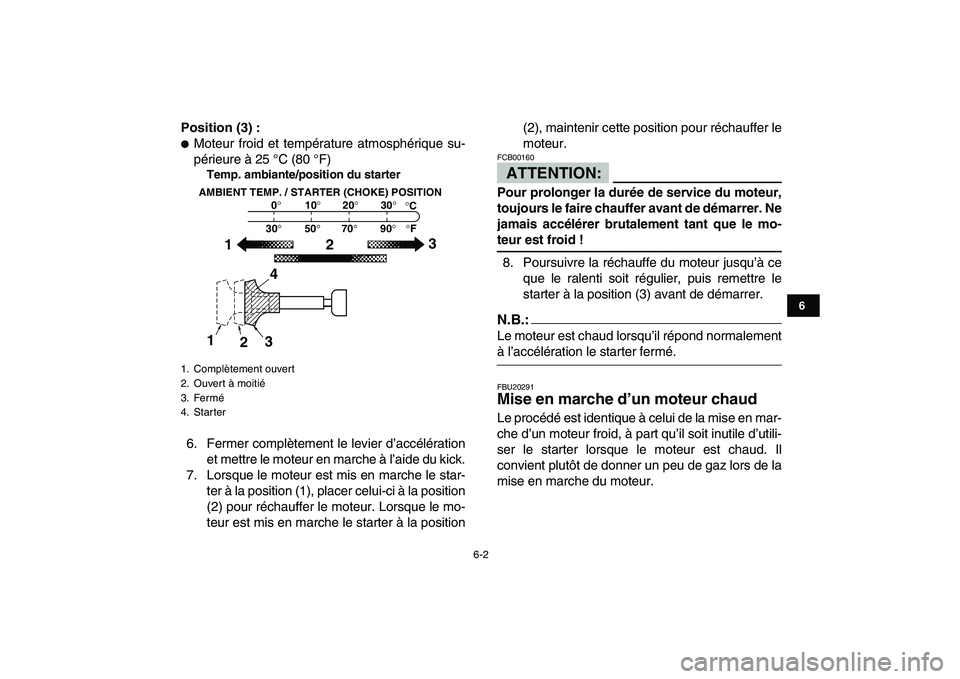

Position (3) :

Moteur froid et température atmosphérique su-
périeure à 25 °C (80 °F)
Temp. ambiante/position du starter
6. Fermer complètement le levier d’accélération
et mettre le moteur en marche à l’aide du kick.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position(2), maintenir cette position pour réchauffer le
moteur.ATTENTION:

FCB00160
Pour prolonger la durée de service du moteur,
toujours le faire chauffer avant de démarrer. Ne
jamais accélérer brutalement tant que le mo-
teur est froid !
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.
N.B.:

Le moteur est chaud lorsqu’il répond normalement
à l’accélération le starter fermé.
FBU20291
Mise en marche d’un moteur chaud
Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il
convient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.
1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
0°
30°10°20°30°
50°70°90°°F °C AMBIENT TEMP. / STARTER (CHOKE) POSITION
123
1
234

6-3
1
2
3
4
56
7
8
9
10
11

FBU20520

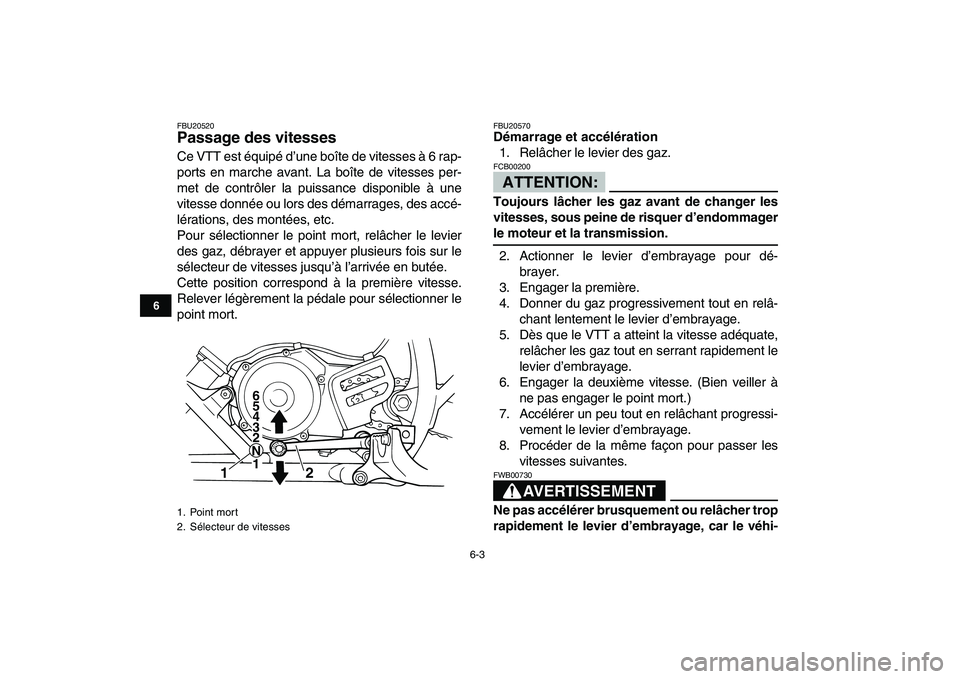

Passage des vitesses
Ce VTT est équipé d’une boîte de vitesses à 6 rap-
ports en marche avant. La boîte de vitesses per-
met de contrôler la puissance disponible à une
vitesse donnée ou lors des démarrages, des accé-
lérations, des montées, etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner le
point mort.
FBU20570
Démarrage et accélération
1. Relâcher le levier des gaz.ATTENTION:

FCB00200
Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommager
le moteur et la transmission.
2. Actionner le levier d’embrayage pour dé-
brayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
5. Dès que le VTT a atteint la vitesse adéquate,
relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
6. Engager la deuxième vitesse. (Bien veiller à
ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour passer les
vitesses suivantes.AVERTISSEMENT

FWB00730
Ne pas accélérer brusquement ou relâcher trop
rapidement le levier d’embrayage, car le véhi-
1. Point mort
2. Sélecteur de vitesses
6
5
4
3
2
N
1
1
2
