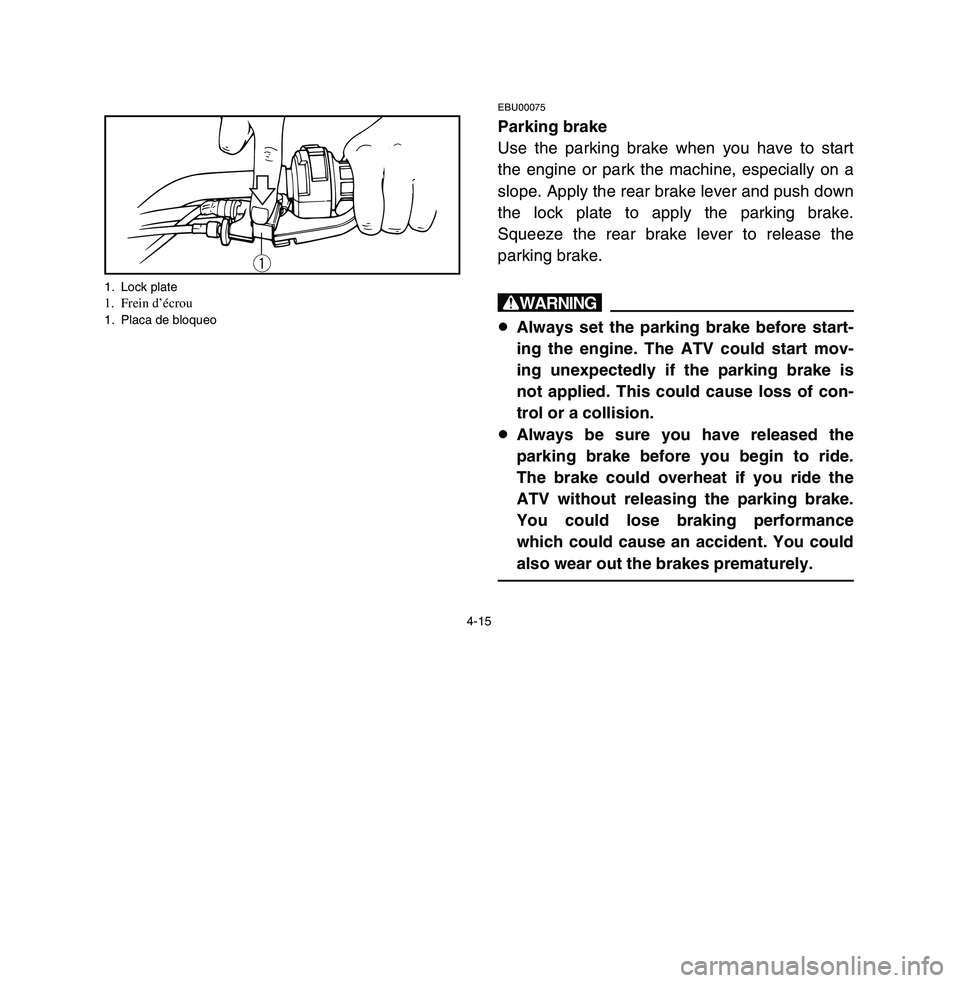

EBU00075Parking brake
Use the parking brake when you have to start
the engine or park the machine, especially on a
slope. Apply the rear brake lever and push down
the lock plate to apply the parking brake.
Squeeze the rear brake lever to release the
parking brake.w8Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is
not applied. This could cause loss of con-
trol or a collision.
8Always be sure you have released the
parking brake before you begin to ride.
The brake could overheat if you ride the
ATV without releasing the parking brake.
You could lose braking performance
which could cause an accident. You could
also wear out the brakes prematurely.
q
1. Lock plate1. Frein d’écrou1. Placa de bloqueo
5VJ-9-60-04 3/26/02 9:20 PM Page 16

4-16
FBU00075Frein de stationnement
Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du
véhicule, tout particulièrement lors du stationne-
ment en pente. Pour serrer le frein de stationne-
ment, actionner le levier de frein arrière et
enfoncer le verrou. Pour libérer le frein de sta-
tionnement, il suffit d’actionner le levier de frein
arrière.XG8 8
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le
VTT pourrait se déplacer inopinément si le
frein de stationnement n’est pas serré
avant la mise en marche du moteur. Ceci
peut entraîner une perte de contrôle du
véhicule, voire une collision.
8 8
S’assurer d’avoir libéré le frein de station-
nement avant de démarrer. Si le frein de
stationnement n’est pas libéré avant le
démarrage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait
entraîner un accident. De plus, les freins
risquent de s’user prématurément.
SBU00075Freno de estacionamiento
Utilizar el freno de estacionamiento siempre que
se desee poner en marcha el motor o aparcar la
máquina, sobre todo en pendientes. Para apli-
car el freno de estacionamiento, accionar la
palanca del freno trasero y desplazar hacia
abajo la placa de bloqueo. Para soltarlo, apretar
la palanca del freno trasero.XR8Aplicar siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento ines-
peradamente si no se aplica el freno, con
el consiguiente riesgo de pérdida del con-
trol y de colisión.
8Asegurarse siempre de soltar el freno de
estacionamiento antes de emprender la
marcha. El freno podría calentarse en
exceso si se utiliza el ATV sin soltarlo, con
lo que podría perder eficacia y provocar
un accidente. También sufriría un desgas-
te prematuro.
5VJ-9-60-04 3/26/02 9:20 PM Page 17

4-17
EBU00085Drive select lever
The drive select lever is used for driving the
machine either forward or in reverse. Refer to
page 6-13 for drive select lever operation.EBU00092Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
e
a
q
w
q
a. Drive select lever 1. Neutral
2. Forward 3. Reversea. Levier de présélection 1. Point mort
2. Avant 3. Arrièrea. Palanca de selección de gama 1.Punto muerto
2. Adelante 3. Atrás1. Fuel tank cap1. Bouchon de réservoir de carburant1. Tapón del depósito de combustible
5VJ-9-60-04 3/26/02 9:20 PM Page 18

4-18
FBU00085Levier de présélection
Ce levier permet de sélectionner la marche avant
et la marche arrière. Le fonctionnement du levier
de présélection est décrit à la page 6-14.FBU00092Bouchon de réservoir de carburant
Retirer le bouchon de réservoir de carburant en
le tournant dans le sens inverse des aiguilles
d’une montre.
SBU00085Palanca de selección de gama
La palanca de selección de sentido de marcha
se utiliza para que la máquina circule marcha
adelante o marcha atrás. Para el manejo de
esta palanca, consultar la página 6-14.SBU00092Tapón del depósito de combustible
Quite el tapón del depósito de combustible
haciéndolo girar en sentido contrario a las agu-
jas del reloj.
5VJ-9-60-04 3/26/02 9:20 PM Page 19

4-19
EBU00093Fuel cock
The fuel cock supplies fuel from the fuel tank to
the carburetor.
The fuel cock has three positions.
OFF: With the lever in this position fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
RES: This indicates reserve. If you run out of
fuel while riding, turn the lever to this
position. THEN FILL THE FUEL TANK
AT THE FIRST OPPORTUNITY. After
refuelling, return the fuel cock lever to the
“ON” position.
RES
OFF
ON
5VJ-9-60-04 3/26/02 9:20 PM Page 20

4-20
FBU00093Robinet de carburant
Le robinet de carburant fait passer le carburant
du réservoir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le
carburant ne passe pas. Toujours placer le
levier sur cette position après avoir coupé
le moteur.
ON: Quand le levier est sur cette position, le
carburant parvient au carburateur. À
moins de manquer de carburant, placer le
levier sur cette position avant de démar-
rer.
RES: Position réserve. Quand le carburant
vient à manquer pendant une randonnée,
placer le levier sur cette position. REM-
PLIR LE RÉSERVOIR DÈS QUE POS-
SIBLE. Après le ravitaillement, replacer
le levier sur “ON”.
SBU00093Grifo de combustible
Este grifo suministra combustible desde el
depósito al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posi-
ción, no circula combustible. Gire siem-
pre la palanca a esta posición cuando el
motor no esté en marcha.
ON: (abierto) Con la palanca en esta posi-
ción, circula combustible hacia el carbu-
rador. La conducción normal se realiza
con la palanca en esta posición.
RES: Indica reserva de combustible. Si se
queda sin combustible durante la mar-
cha, gire la palanca a esta posición.
DESPUES, LLENE EL DEPOSITO DE
COMBUSTIBLE A LA PRIMERA OPOR-
TUNIDAD. Tras repostar, lleve de nuevo
la palanca del grifo de combustible a la
posición “ON” (abierto).
5VJ-9-60-04 3/26/02 9:20 PM Page 21

4-21
EBU00094Starter (choke)
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction ato turn on the starter
(choke).
Move in direction bto turn off the starter
(choke).
Refer to “Starting a cold engine” for proper oper-
ation. (See page 6-3.)
w
abA
q
e
1. Fully open 2. Half open
3. Closed A. Starter (choke)1. Plein course 2. Mi-course
3. Fermé A. Starter (choke)1. Abre completamente 2. Semiabierto
3. Cerrado A. Starter (choke)
5VJ-9-60-04 3/26/02 9:20 PM Page 22

4-22
FBU00094Starter (choke)
La mise en marche à froid requiert un mélange
air-carburant plus riche.
C’est le starter qui remplit cette fonction d’enri-
chissement du mélange.
Déplacer dans la direction apour mettre le
starter (choke) en service.
Déplacer dans la direction bpour mettre le
starter (choke) hors service.
La marche à suivre correcte est décrite à la sec-
tion “Mise en marche d’un moteur froid”. (Pour
plus de détails, voir page 6-4.)
SBU00094Starter (choke)
Cuando el motor está frío, requiere una mezcla
más rica de combustible para arrancar. Esta
mezcla se suministra a través de un circuito
separado, el circuito del “starter”. Mueva en la
dirección apara conectar el arrancador
(estrangulador).
Mueva en la dirección bpara desconectar el
arrancador (estrangulador).
Consulte el apartado de “Arranque en frío del
motor” para ver la operación adecuada.
(Consulte la página 6-4.)
5VJ-9-60-04 3/26/02 9:20 PM Page 23

4-23
EBU00567Seat
To remove the seat, pull the seat lock lever
upward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:
Make sure that the seat is securely fitted.
q
1. Seat lock lever1. Levier de verrouillage de la selle1. Palanca de bloqueo del sillín
5VJ-9-60-04 3/26/02 9:20 PM Page 24

4-24
FBU00567Selle
Pour déposer la selle, tirer le levier de ver-
rouillage de la selle vers le haut, puis tirer
l’arrière de la selle vers le haut.
Pour mettre la selle en place, insérer les saillies
à l’avant de la selle dans les supports de la selle,
puis appuyer à l’arrière de la selle.N.B.:
S’assurer que la selle est bien fixée.
SBU00567Asiento
Para extraer el asiento, tire de la palanca de
bloqueo del asiento haca arriba y levante el
asiento por la parte trasera.
Para instalar el asiento, inserte los salientes de
la parte frontal del asiento en los soportes del
asiento y empuje hacia abajo el asiento por la
parte trasera.NOTA:
Asegúrese de que el asiento quede fijado con
seguridad.
