YAMAHA CYGNUS 125 2007 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
2
34
5
6
7
8
9

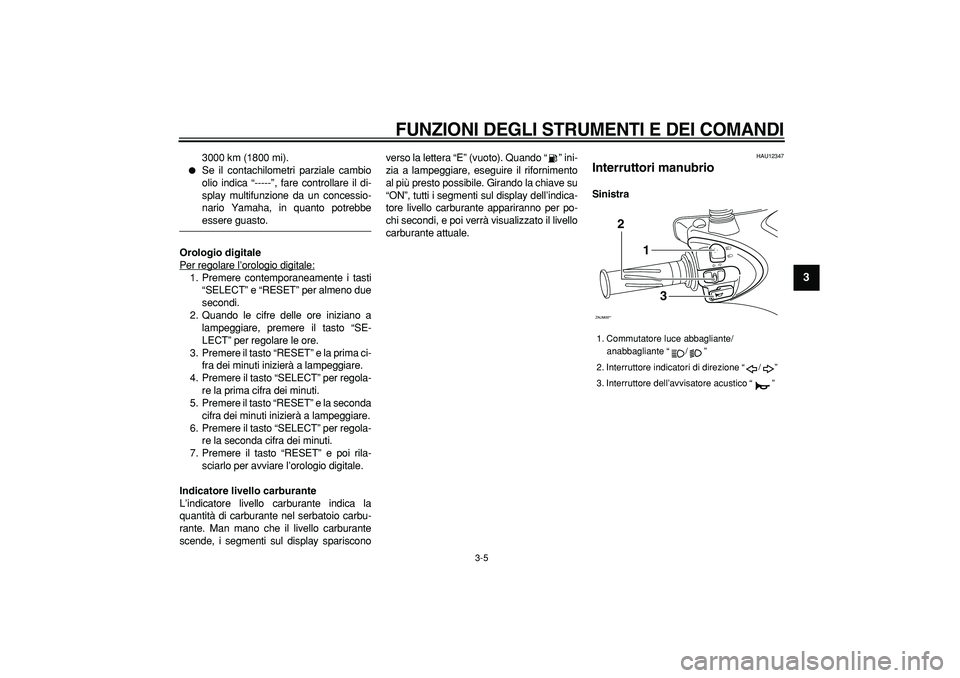

3000 km (1800 mi).

Se il contachilometri parziale cambio
olio indica “-----”, fare controllare il di-
splay multifunzione da un concessio-
nario Yamaha, in quanto potrebbe
essere guasto.
Orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “SE-
LECT” per regolare le ore.
3. Premere il tasto “RESET” e la prima ci-
fra dei minuti inizierà a lampeggiare.
4. Premere il tasto “SELECT” per regola-
re la prima cifra dei minuti.
5. Premere il tasto “RESET” e la seconda
cifra dei minuti inizierà a lampeggiare.
6. Premere il tasto “SELECT” per regola-
re la seconda cifra dei minuti.
7. Premere il tasto “RESET” e poi rila-
sciarlo per avviare l’orologio digitale.
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display sparisconoverso la lettera “E” (vuoto). Quando “ ” ini-
zia a lampeggiare, eseguire il rifornimento
al più presto possibile. Girando la chiave su
“ON”, tutti i segmenti sul display dell’indica-
tore livello carburante appariranno per po-
chi secondi, e poi verrà visualizzato il livello
carburante attuale.

HAU12347
Interruttori manubrio
Sinistra
1. Commutatore luce abbagliante/
anabbagliante “ / ”
2. Interruttore indicatori di direzione “ / ”
3. Interruttore dell’avvisatore acustico “ ”
ZAUM00**
3 1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9

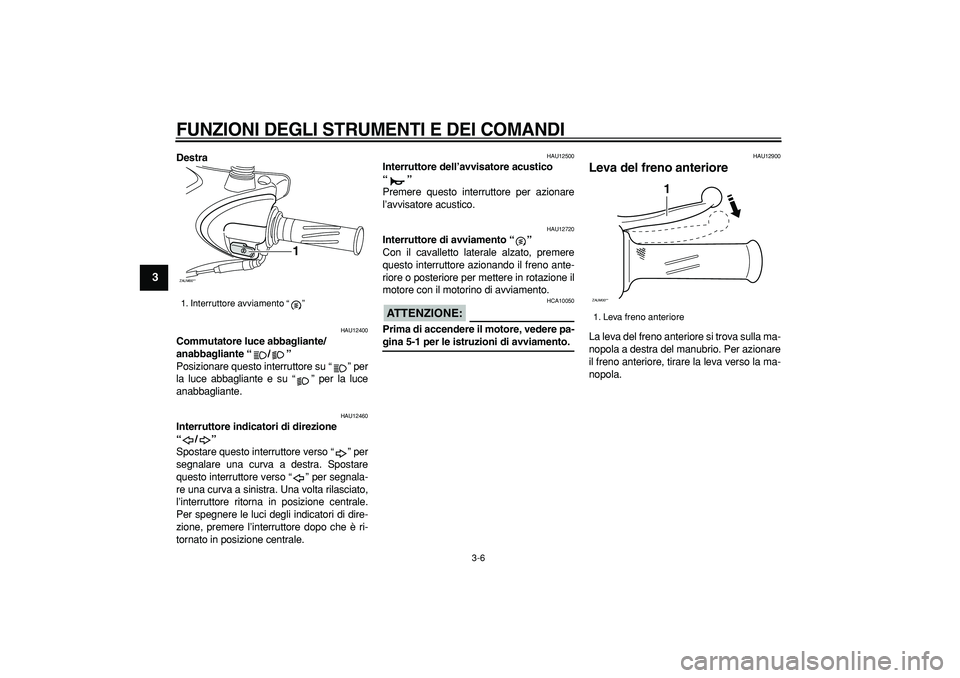

Destra
HAU12400
Commutatore luce abbagliante/
anabbagliante “/”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
motore con il motorino di avviamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere pa-
gina 5-1 per le istruzioni di avviamento.
HAU12900
Leva del freno anteriore
La leva del freno anteriore si trova sulla ma-
nopola a destra del manubrio. Per azionare
il freno anteriore, tirare la leva verso la ma-
nopola.
1. Interruttore avviamento “ ”
ZAUM00**
1

1. Leva freno anteriore
ZAUM00**
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9

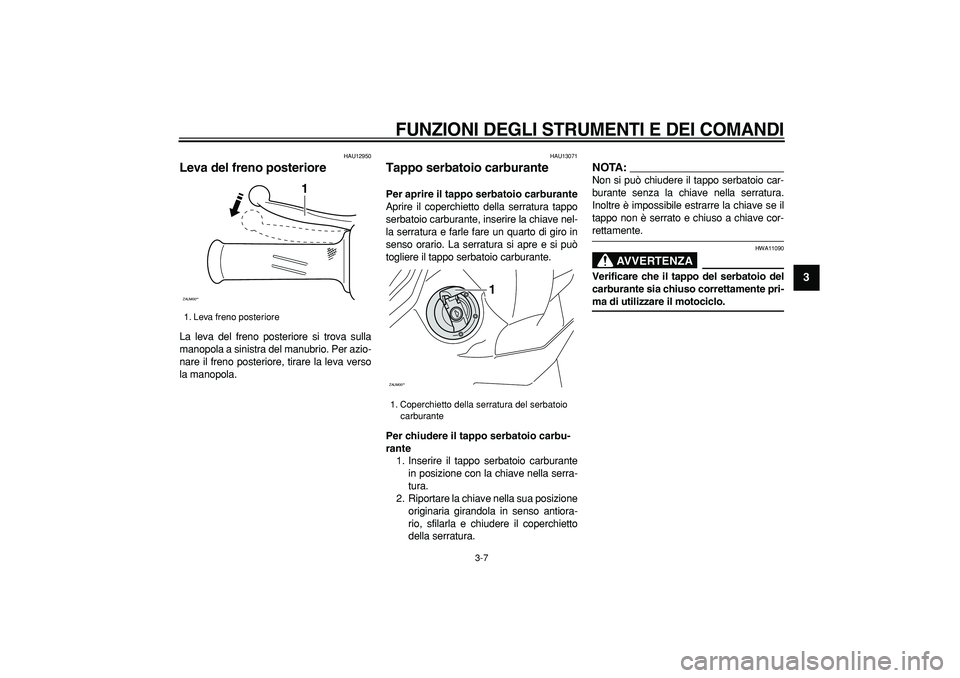

HAU12950
Leva del freno posteriore
La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per azio-
nare il freno posteriore, tirare la leva verso
la manopola.
HAU13071
Tappo serbatoio carburante
Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare un quarto di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA:

Non si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA

HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-
ma di utilizzare il motociclo.
1. Leva freno posteriore
ZAUM00**
1

1. Coperchietto della serratura del serbatoio
carburante
ZAUM00**
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-8
1
2
3
4
5
6
7
8
9

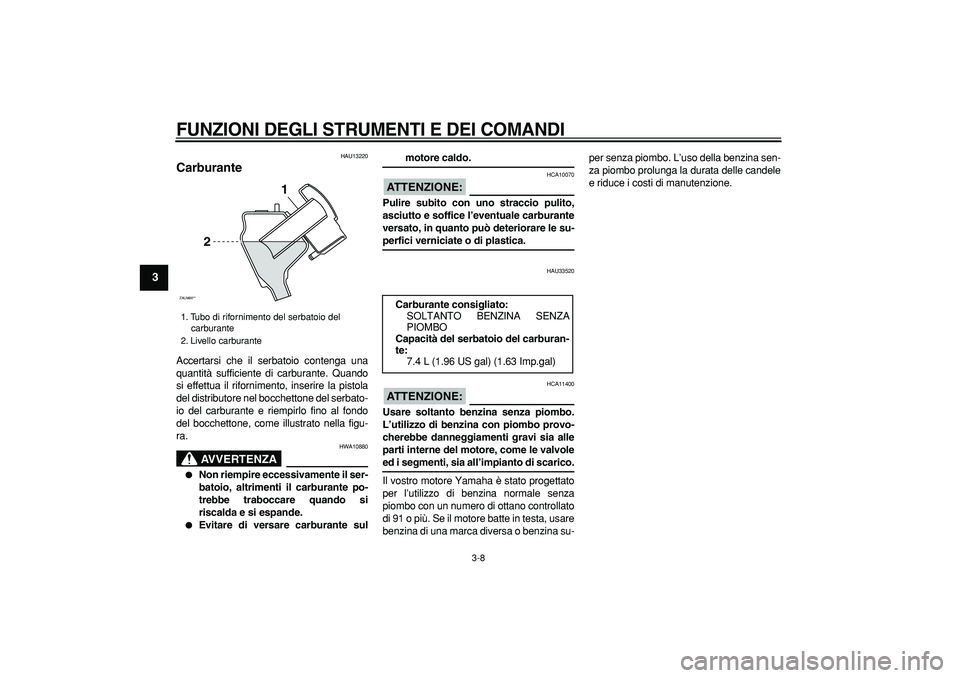

HAU13220
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Quando
si effettua il rifornimento, inserire la pistola
del distributore nel bocchettone del serbato-
io del carburante e riempirlo fino al fondo
del bocchettone, come illustrato nella figu-
ra.
AVVERTENZA

HWA10880

Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.

Evitare di versare carburante sul
motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica.
HAU33520
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
ZAUM00**
1
2

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
7.4 L (1.96 US gal) (1.63 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-9
2
34
5
6
7
8
9

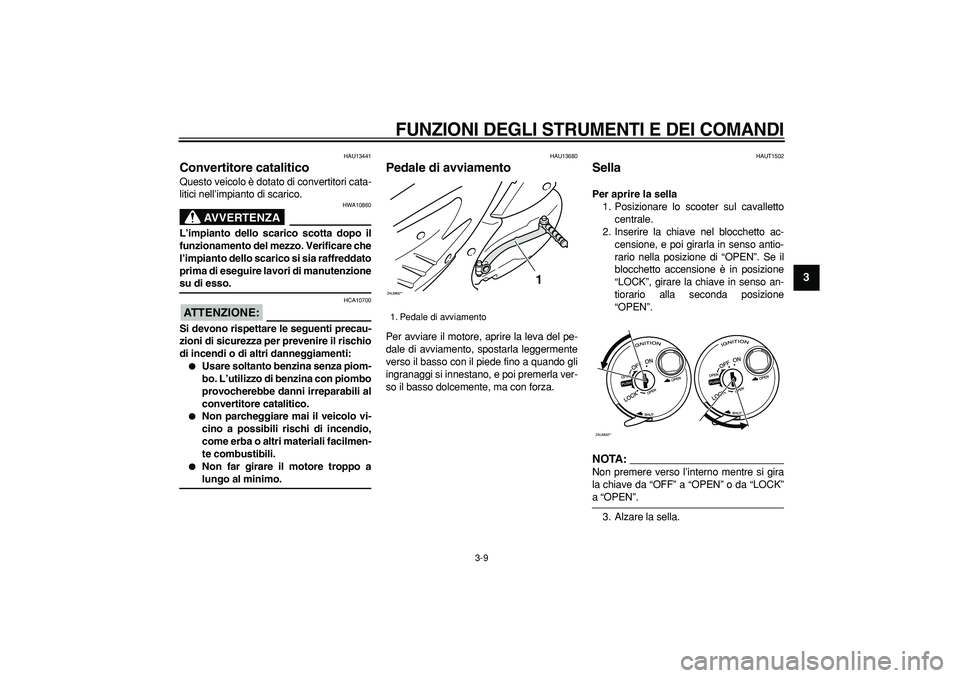

HAU13441
Convertitore catalitico
Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA

HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzione
su di esso.
ATTENZIONE:

HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.

Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.

Non far girare il motore troppo a
lungo al minimo.
HAU13680
Pedale di avviamento
Per avviare il motore, aprire la leva del pe-
dale di avviamento, spostarla leggermente
verso il basso con il piede fino a quando gli
ingranaggi si innestano, e poi premerla ver-
so il basso dolcemente, ma con forza.
HAUT1502
Sella
Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione, e poi girarla in senso antio-
rario nella posizione di “OPEN”. Se il
blocchetto accensione è in posizione
“LOCK”, girare la chiave in senso an-
tiorario alla seconda posizione
“OPEN”.
NOTA:

Non premere verso l’interno mentre si gira
la chiave da “OFF” a “OPEN” o da “LOCK”
a “OPEN”.
3. Alzare la sella.
1. Pedale di avviamento
ZAUM00**
1
ZAUM00**

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

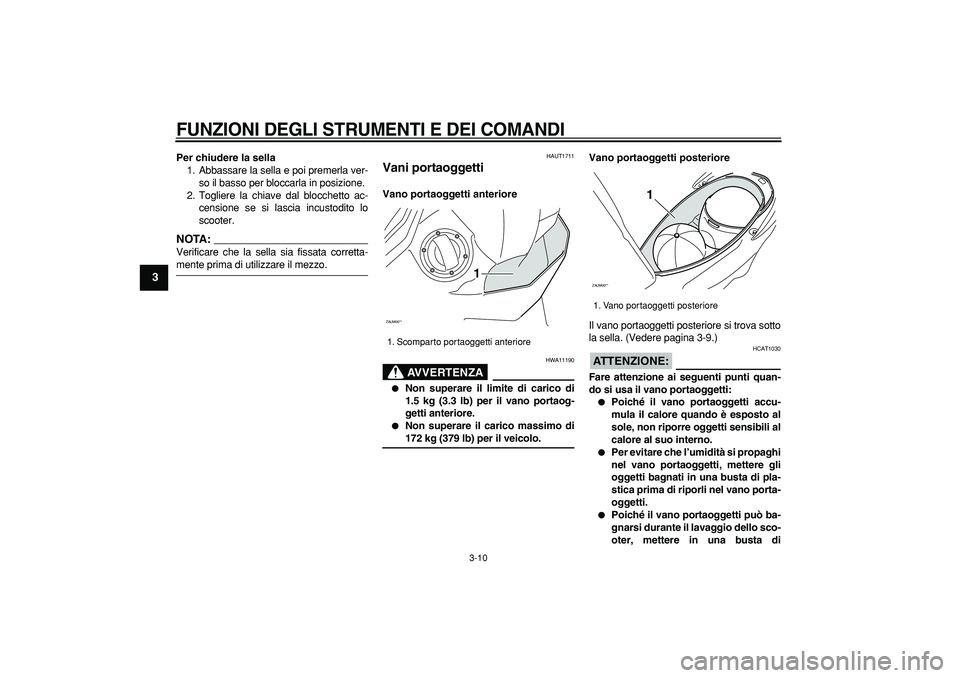

3-10
1
2
3
4
5
6
7
8
9

Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.
2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTA:

Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAUT1711
Vani portaoggetti
Vano portaoggetti anteriore
AVVERTENZA

HWA11190

Non superare il limite di carico di
1.5 kg (3.3 lb) per il vano portaog-
getti anteriore.

Non superare il carico massimo di
172 kg (379 lb) per il veicolo.Vano portaoggetti posteriore
Il vano portaoggetti posteriore si trova sotto
la sella. (Vedere pagina 3-9.)
ATTENZIONE:

HCAT1030
Fare attenzione ai seguenti punti quan-
do si usa il vano portaoggetti:

Poiché il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
calore al suo interno.

Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.

Poiché il vano portaoggetti può ba-
gnarsi durante il lavaggio dello sco-
oter, mettere in una busta di
1. Scomparto portaoggetti anteriore
ZAUM00**
1

1. Vano portaoggetti posteriore
ZAUM00**
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

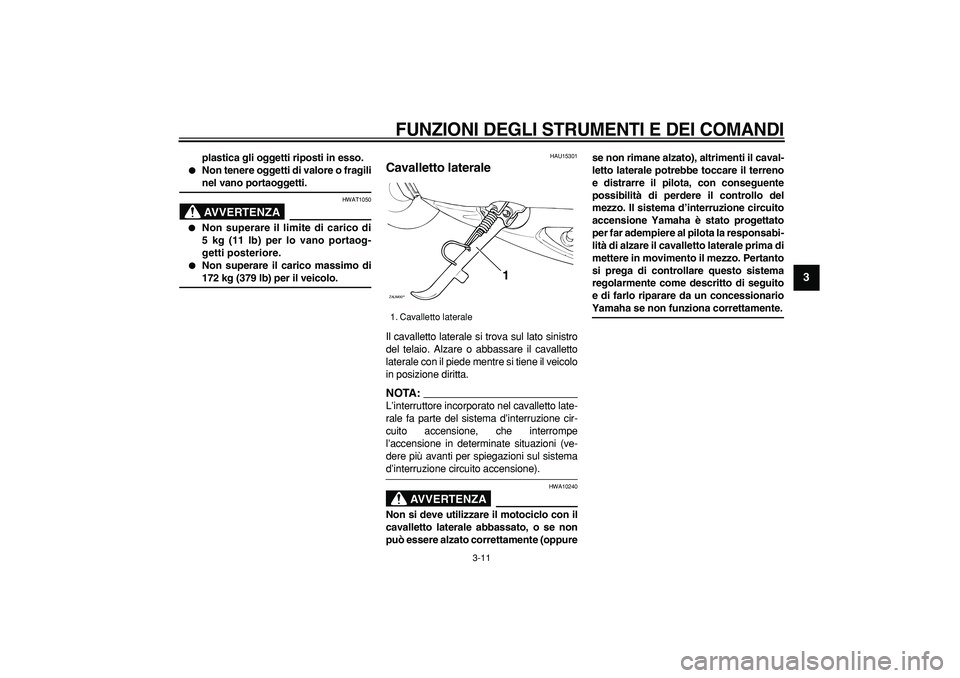

plastica gli oggetti riposti in esso.

Non tenere oggetti di valore o fragili
nel vano portaoggetti.
AVVERTENZA

HWAT1050

Non superare il limite di carico di
5 kg (11 lb) per lo vano portaog-
getti posteriore.

Non superare il carico massimo di
172 kg (379 lb) per il veicolo.
HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA:

L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistema
d’interruzione circuito accensione).
AVVERTENZA

HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppurese non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
regolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
1. Cavalletto laterale
ZAUM00**
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-12
1
2
3
4
5
6
7
8
9

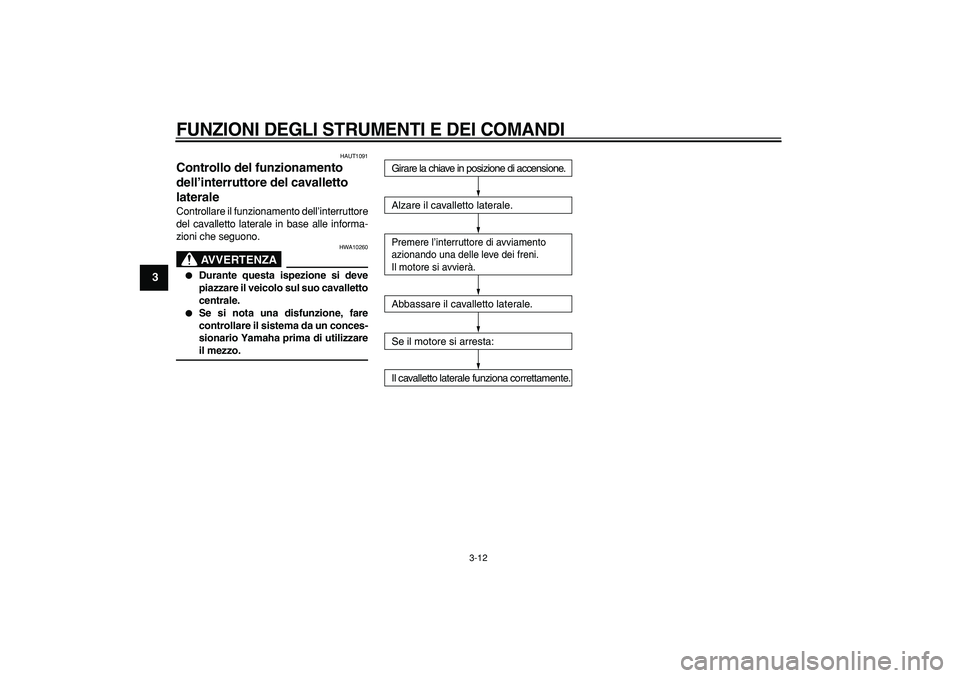

HAUT1091
Controllo del funzionamento
dell’interruttore del cavalletto
laterale
Controllare il funzionamento dell’interruttore
del cavalletto laterale in base alle informa-
zioni che seguono.
AVVERTENZA

HWA10260

Durante questa ispezione si deve
piazzare il veicolo sul suo cavalletto
centrale.

Se si nota una disfunzione, fare
controllare il sistema da un conces-
sionario Yamaha prima di utilizzare
il mezzo.
Girare la chiave in posizione di accensione.
Alzare il cavalletto laterale.Premere l’interruttore di avviamento
azionando una delle leve dei freni.
Il motore si avvierà.Abbassare il cavalletto laterale.
Se il motore si arresta:
Il cavalletto laterale funziona correttamente.

4-1
2
3
45
6
7
8
9

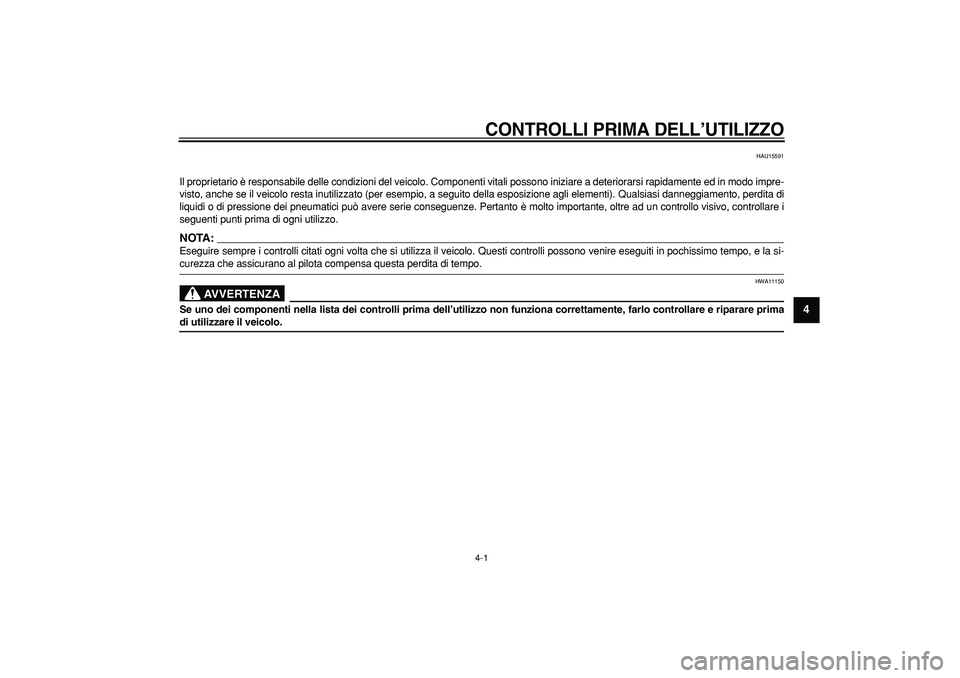

CONTROLLI PRIMA DELL’UTILIZZO

HAU15591
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
NOTA:

Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA

HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare prima
di utilizzare il veicolo.

CONTROLLI PRIMA DELL’UTILIZZO

4-2
1
2
3
4
5
6
7
8
9

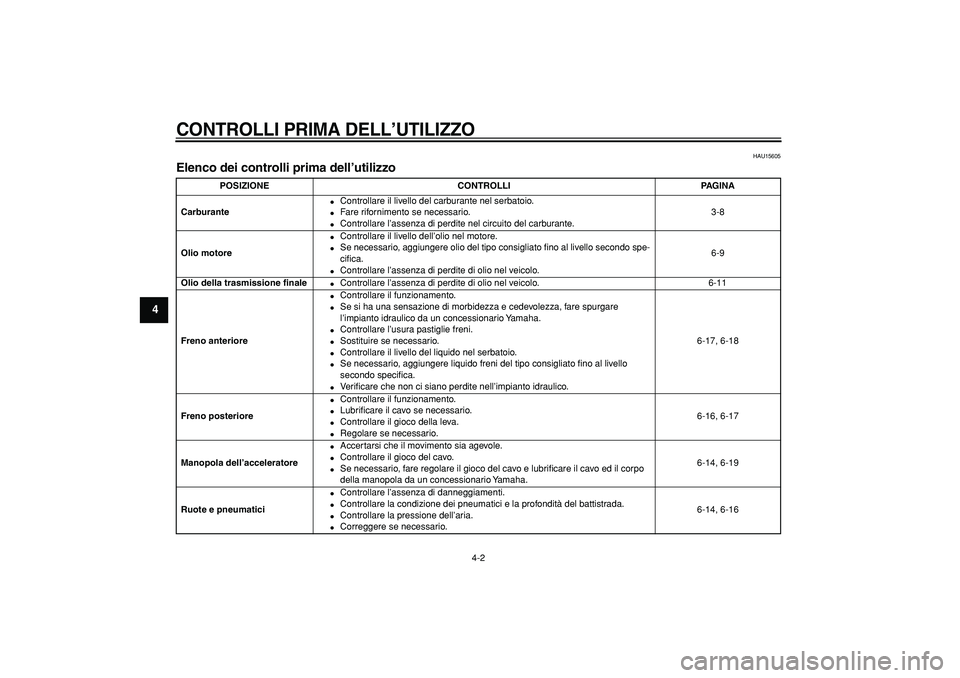

HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
Carburante

Controllare il livello del carburante nel serbatoio.

Fare rifornimento se necessario.

Controllare l’assenza di perdite nel circuito del carburante.3-8
Olio motore

Controllare il livello dell’olio nel motore.

Se necessario, aggiungere olio del tipo consigliato fino al livello secondo spe-
cifica.

Controllare l’assenza di perdite di olio nel veicolo.6-9
Olio della trasmissione finale

Controllare l’assenza di perdite di olio nel veicolo. 6-11
Freno anteriore

Controllare il funzionamento.

Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.

Controllare l’usura pastiglie freni.

Sostituire se necessario.

Controllare il livello del liquido nel serbatoio.

Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.

Verificare che non ci siano perdite nell’impianto idraulico.6-17, 6-18
Freno posteriore

Controllare il funzionamento.

Lubrificare il cavo se necessario.

Controllare il gioco della leva.

Regolare se necessario.6-16, 6-17
Manopola dell’acceleratore

Accertarsi che il movimento sia agevole.

Controllare il gioco del cavo.

Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.6-14, 6-19
Ruote e pneumatici

Controllare l’assenza di danneggiamenti.

Controllare la condizione dei pneumatici e la profondità del battistrada.

Controllare la pressione dell’aria.

Correggere se necessario.6-14, 6-16
