YAMAHA EC-03 2011 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-12
2
3
4
5
6
789
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24133
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]

1. Gloeilamphouder
1
1. Lamplens achterlicht/remlicht
2. Schroef
1
2
1. Gloeilamp remlicht/achterlicht
1
1CB-F8199-D0.book 12 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-13
1
2
3
4
5
6
78
9
DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]

DAU50572
Laadkabel en laadstekker
controleren 
Controleer of de laadkabel of laadstek-
ker beschadigd zijn. Als u een pro-
bleem bemerkt, moet u de machine
laten controleren door een
Yamaha-dealer.

Controleer of de laadkabel of laadstek-
ker geen vuil of vreemde materialen
bevatten. Veeg vuil af met een droge
doek.
1. Lamplens richtingaanwijzer
2. Schroef
1
2
1. Gloeilamp richtingaanwijzer
1
1. Scheur
1
1CB-F8199-D0.book 13 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN

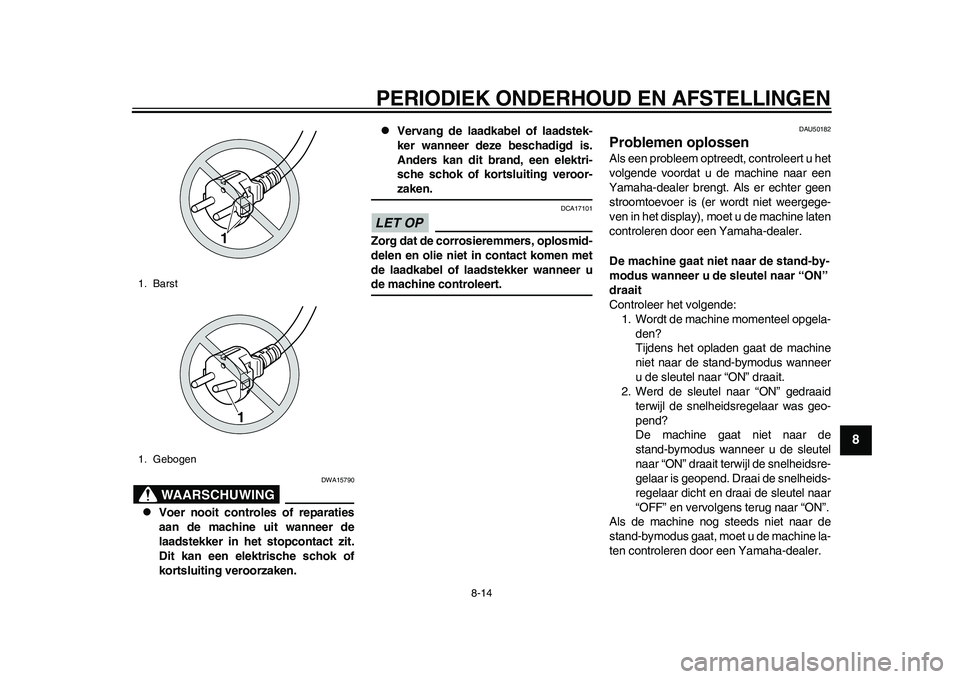

8-14
2
3
4
5
6
789
WAARSCHUWING
DWA15790

Voer nooit controles of reparaties
aan de machine uit wanneer de
laadstekker in het stopcontact zit.
Dit kan een elektrische schok of
kortsluiting veroorzaken.

Vervang de laadkabel of laadstek-
ker wanneer deze beschadigd is.
Anders kan dit brand, een elektri-
sche schok of kortsluiting veroor-zaken.
LET OP
DCA17101
Zorg dat de corrosieremmers, oplosmid-
delen en olie niet in contact komen met
de laadkabel of laadstekker wanneer ude machine controleert.
DAU50182
Problemen oplossen Als een probleem optreedt, controleert u het
volgende voordat u de machine naar een
Yamaha-dealer brengt. Als er echter geen
stroomtoevoer is (er wordt niet weergege-
ven in het display), moet u de machine laten
controleren door een Yamaha-dealer.
De machine gaat niet naar de stand-by-
modus wanneer u de sleutel naar “ON”
draait
Controleer het volgende:
1. Wordt de machine momenteel opgela-
den?
Tijdens het opladen gaat de machine
niet naar de stand-bymodus wanneer
u de sleutel naar “ON” draait.
2. Werd de sleutel naar “ON” gedraaid
terwijl de snelheidsregelaar was geo-
pend?
De machine gaat niet naar de
stand-bymodus wanneer u de sleutel
naar “ON” draait terwijl de snelheidsre-
gelaar is geopend. Draai de snelheids-
regelaar dicht en draai de sleutel naar
“OFF” en vervolgens terug naar “ON”.
Als de machine nog steeds niet naar de
stand-bymodus gaat, moet u de machine la-
ten controleren door een Yamaha-dealer.
1. Barst
1. Gebogen
1
1
1CB-F8199-D0.book 14 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-15
1
2
3
4
5
6
78
9
De machine rijdt niet weg
Staat de machine in de rijmodus? (Wordt de
bedrijfsstatusindicator “RUN” weergegeven
in het display?)
U kunt alleen met de machine rijden als
deze in de rijmodus staat.
Nadat u het bovenstaande hebt gecontro-
leerd, probeert u opnieuw weg te rijden aan
de hand van de procedures op pagina 7-1
“Voorbereidingen voordat u wegrijdt” en pa-
gina 7-3 “Wegrijden” om de machine op-
nieuw te starten.
Als de machine nog steeds niet wegrijdt,
moet u de machine laten controleren door
een Yamaha-dealer.
Het waarschuwingssymbool “ ”
wordt weergegeven
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON”. Als het waarschuwings-
symbool “ ” nog steeds wordt weerge-
geven, moet u de machine laten controleren
door een Yamaha-dealer.OPMERKINGHoewel het waarschuwingssymbool wordt
weergegeven, kunt u toch met de machine
rijden als de bedrijfsstatusindicator “RUN”
wordt weergegeven en de machine in de rij-modus staat.Er gaat geen lampje branden
Controleer het volgende:
1. Wordt de machine momenteel opgela-
den? Lampjes branden niet als de ma-
chine wordt opgeladen.
2. Is de sleutel naar “ON” gedraaid?
(Wordt er iets weergegeven in het dis-
play?)
Als er niets wordt weergegeven in het
display, is de automatische uitscha-
kelfunctie mogelijk geactiveerd. Draai
de sleutel naar “OFF” en vervolgens
terug naar “ON”.
3. Werken alle schakelaars goed?
Als u het bovenstaande hebt gecontroleerd
en er nog steeds geen lampje brandt, gaat
u verder met het volgende.

Als de koplamp niet brandt, is de gloei-
lamp mogelijk doorgebrand. Zie pagi-
na 8-11 voor vervangingsprocedures.

Als een achterlicht/remlicht of richtin-
gaanwijzer niet brandt, is de gloeilamp
mogelijk doorgebrand. Zie pagina 8-12
of 8-13 voor vervangingsprocedures.
Als er nog steeds geen lampje brandt, is er
mogelijk een zekering doorgebrand. Vraag
een Yamaha dealer de machine te controle-
ren.
LET OP
DCA11981
Gebruik geen lamp met een ander watta-ge dan is opgegeven, om ernstige scha-
de aan het elektrisch systeem en
mogelijk brandgevaar te voorkomen.
De motor stopt tijdens het rijden
Controleer het volgende:
1. Is de accu voldoende opgeladen?
Controleer de accuniveau-indicator.
Als de resterende acculading onvol-
doende is, vervangt u de accu voordat
u verder rijdt.
2. Knippert “HEAT” en is “RUN” uitge-
gaan?
De temperatuurbeveiligingsfunctie is
geactiveerd. Draai de sleutel naar
“OFF” en laat de machine afkoelen
voordat u verder rijdt.
Als u het bovenstaande hebt gecontroleerd1. Temperatuurindicator “HEAT”
1
1CB-F8199-D0.book 15 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN

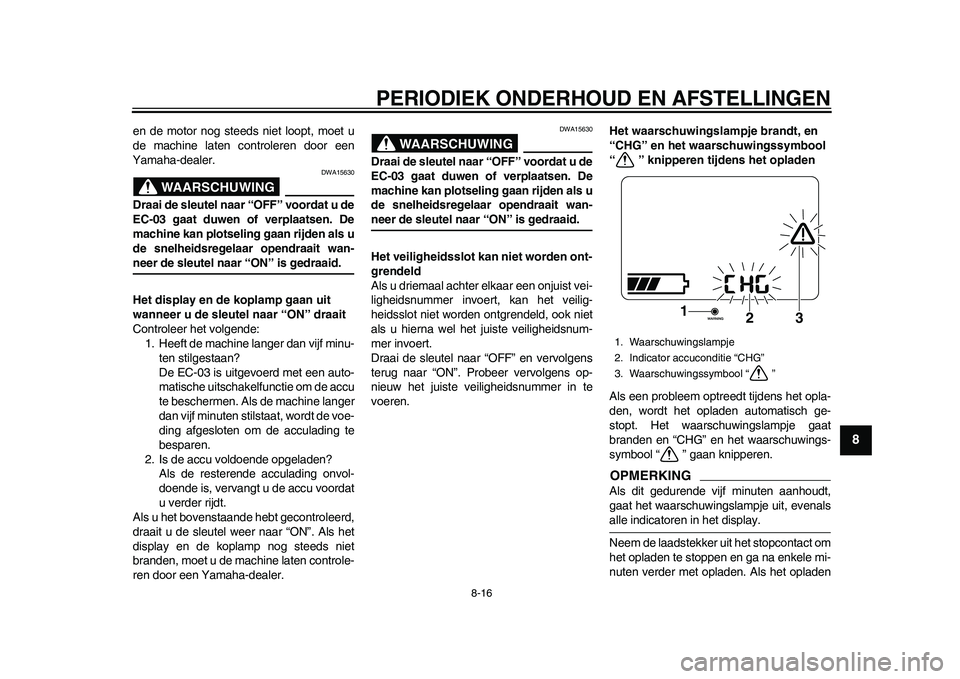

8-16
2
3
4
5
6
789
en de motor nog steeds niet loopt, moet u
de machine laten controleren door een
Yamaha-dealer.
WAARSCHUWING
DWA15630
Draai de sleutel naar “OFF” voordat u de
EC-03 gaat duwen of verplaatsen. De
machine kan plotseling gaan rijden als u
de snelheidsregelaar opendraait wan-neer de sleutel naar “ON” is gedraaid.
Het display en de koplamp gaan uit
wanneer u de sleutel naar “ON” draait
Controleer het volgende:
1. Heeft de machine langer dan vijf minu-
ten stilgestaan?
De EC-03 is uitgevoerd met een auto-
matische uitschakelfunctie om de accu
te beschermen. Als de machine langer
dan vijf minuten stilstaat, wordt de voe-
ding afgesloten om de acculading te
besparen.
2. Is de accu voldoende opgeladen?
Als de resterende acculading onvol-
doende is, vervangt u de accu voordat
u verder rijdt.
Als u het bovenstaande hebt gecontroleerd,
draait u de sleutel weer naar “ON”. Als het
display en de koplamp nog steeds niet
branden, moet u de machine laten controle-
ren door een Yamaha-dealer.
WAARSCHUWING
DWA15630
Draai de sleutel naar “OFF” voordat u de
EC-03 gaat duwen of verplaatsen. De
machine kan plotseling gaan rijden als u
de snelheidsregelaar opendraait wan-neer de sleutel naar “ON” is gedraaid.
Het veiligheidsslot kan niet worden ont-
grendeld
Als u driemaal achter elkaar een onjuist vei-
ligheidsnummer invoert, kan het veilig-
heidsslot niet worden ontgrendeld, ook niet
als u hierna wel het juiste veiligheidsnum-
mer invoert.
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON”. Probeer vervolgens op-
nieuw het juiste veiligheidsnummer in te
voeren.Het waarschuwingslampje brandt, en
“CHG” en het waarschuwingssymbool
“ ” knipperen tijdens het opladen
Als een probleem optreedt tijdens het opla-
den, wordt het opladen automatisch ge-
stopt. Het waarschuwingslampje gaat
branden en “CHG” en het waarschuwings-
symbool “ ” gaan knipperen.
OPMERKINGAls dit gedurende vijf minuten aanhoudt,
gaat het waarschuwingslampje uit, evenalsalle indicatoren in het display.
Neem de laadstekker uit het stopcontact om
het opladen te stoppen en ga na enkele mi-
nuten verder met opladen. Als het opladen1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
3
2
1
1CB-F8199-D0.book 16 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-17
1
2
3
4
5
6
78
9
opnieuw automatisch wordt gestopt, is er
mogelijk een storing in de machine. Stop
met opladen en laat de machine controleren
door een Yamaha-dealer.
Wanneer u de sleutel naar “ON” draait,
gaat het waarschuwingslampje bran-
den en knipperen “CHG” en het waar-
schuwingssymbool “ ” in het
display
De accu is niet goed opgeladen.
Draai de sleutel naar “OFF” en vervolgens
terug naar “ON” om het opladen te resetten.
Draai de sleutel naar “OFF” en laad de accu
vervolgens opnieuw op.
Als het bovenstaande nog steeds optreedtnadat de accu is opgeladen, is er mogelijk
een storing in de machine. Vraag een
Yamaha dealer de machine te controleren.
“– – – – –” knippert in het display tijdens
het opladen
Als de accuspanning zich onder het opge-
geven niveau bevindt, wordt deze indicator
weergegeven op het display. Ga door met
opladen.
Als het waarschuwingslampje brandt en
“CHG” en “ ” in het display knipperen
nadat u de accu gedurende een uur hebt
opgeladen, is er mogelijk een storing in de
machine. Vraag een Yamaha dealer de ma-
chine te controleren.“HEAT” knippert in het display tijdens
het opladen
Dit is geen storing.1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
3
2
1
1. Indicator laadfout “– – – – –”
1
1. Waarschuwingslampje
2. Indicator accuconditie “CHG”
3. Waarschuwingssymbool “ ”
1. Temperatuurindicator “HEAT”
3
2
1
1
1CB-F8199-D0.book 17 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN

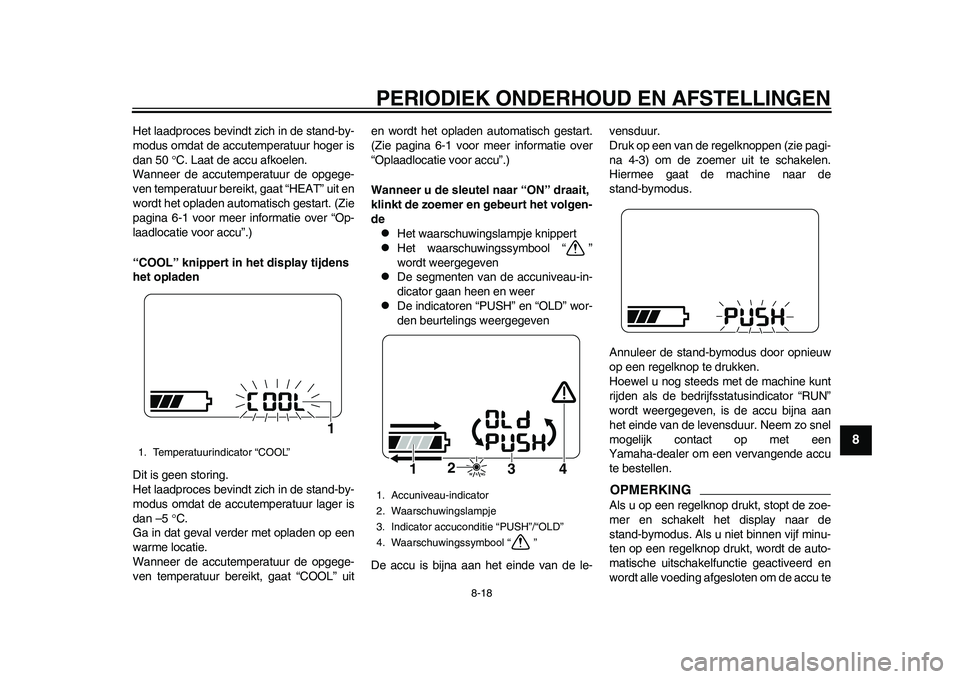

8-18
2
3
4
5
6
789
Het laadproces bevindt zich in de stand-by-
modus omdat de accutemperatuur hoger is
dan 50 C. Laat de accu afkoelen.
Wanneer de accutemperatuur de opgege-
ven temperatuur bereikt, gaat “HEAT” uit en
wordt het opladen automatisch gestart. (Zie
pagina 6-1 voor meer informatie over “Op-
laadlocatie voor accu”.)
“COOL” knippert in het display tijdens
het opladen
Dit is geen storing.
Het laadproces bevindt zich in de stand-by-
modus omdat de accutemperatuur lager is
dan –5 C.
Ga in dat geval verder met opladen op een
warme locatie.
Wanneer de accutemperatuur de opgege-
ven temperatuur bereikt, gaat “COOL” uiten wordt het opladen automatisch gestart.
(Zie pagina 6-1 voor meer informatie over
“Oplaadlocatie voor accu”.)
Wanneer u de sleutel naar “ON” draait,
klinkt de zoemer en gebeurt het volgen-
de

Het waarschuwingslampje knippert

Het waarschuwingssymbool “ ”
wordt weergegeven

De segmenten van de accuniveau-in-
dicator gaan heen en weer

De indicatoren “PUSH” en “OLD” wor-
den beurtelings weergegeven
De accu is bijna aan het einde van de le-vensduur.
Druk op een van de regelknoppen (zie pagi-
na 4-3) om de zoemer uit te schakelen.
Hiermee gaat de machine naar de
stand-bymodus.
Annuleer de stand-bymodus door opnieuw
op een regelknop te drukken.
Hoewel u nog steeds met de machine kunt
rijden als de bedrijfsstatusindicator “RUN”
wordt weergegeven, is de accu bijna aan
het einde van de levensduur. Neem zo snel
mogelijk contact op met een
Yamaha-dealer om een vervangende accu
te bestellen.
OPMERKINGAls u op een regelknop drukt, stopt de zoe-
mer en schakelt het display naar de
stand-bymodus. Als u niet binnen vijf minu-
ten op een regelknop drukt, wordt de auto-
matische uitschakelfunctie geactiveerd en
wordt alle voeding afgesloten om de accu te
1. Temperatuurindicator “COOL”
1
1. Accuniveau-indicator
2. Waarschuwingslampje
3. Indicator accuconditie “PUSH”/“OLD”
4. Waarschuwingssymbool “ ”
2
4
3
1
1CB-F8199-D0.book 18 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-19
1
2
3
4
5
6
78
9
beschermen.
Wanneer het opladen wordt gestart,
klinkt de zoemer en geeft het volgende
aan dat de accu aan het einde van de le-
vensduur is
Het waarschuwingslampje knippert

Het waarschuwingssymbool “ ”
wordt weergegeven

De indicatoren “PUSH” en “OLD” wor-
den beurtelings weergegeven in het
display
De accu is aan het einde van de levens-
duur.
Laat de accu vervangen door een
Yamaha-dealer. Druk op een van de regel-knoppen (zie pagina 4-3) om de zoemer uit
te schakelen.
Het display schakelt naar het volgende om
aan te geven dat de accu aan het einde van
de levensduur is.
Neem de laadstekker uit het stopcontact,
waarna alle indicatoren in het display uit-
gaan.
OPMERKING
Totdat u op een van de knoppen drukt,
blijft de zoemer klinken en wordt “End”
weergegeven om het einde van de ac-
culevensduur aan te geven.

De EC-03 is uitgevoerd met een auto-
matische uitschakelfunctie om de accu
te beschermen. Nadat vijf minuten zijn
verstreken, gaat de voeding uit, stopt
de zoemer en gaat het display uit.
De accu kan niet worden opgeladen (de
accuniveau-indicator blijft laag na het
opladen)
Is de laadstekker correct aangesloten op
een stopcontact?
Laad de accu opnieuw op aan de hand van
de procedures die worden beschreven in
“Laadprocedure” op pagina 6-3 als u dit
hebt gecontroleerd.
Als u het bovenstaande hebt gecontroleerd
en de accu nog steeds niet kan worden op-
geladen, is er mogelijk een storing in de ac-
culader. Vraag een Yamaha dealer de
machine te controleren.
Er komt een ongewone geur of rook uit
de acculader
Neem de laadstekker onmiddellijk uit het
stopcontact. Vraag een Yamaha dealer de
machine te controleren.
De rijafstand op een enkele lading is
sterk afgenomen
De accu is aan het einde van de levens-
duur.
Laat de accu vervangen door een
Yamaha-dealer.
1. Waarschuwingslampje
2. Indicator accuconditie “PUSH”/“OLD”
3. Waarschuwingssymbool “ ”
1
3
2
1. Waarschuwingslampje
2. Indicator einde van acculevensduur “End”
1
2
1CB-F8199-D0.book 19 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
8-20
2
3
4
5
6
789
De accu kan niet worden opgeladen om-
dat de aardlekschakelaar is geactiveerd
Stop met opladen en laat de machine con-
troleren door een Yamaha-dealer.
1CB-F8199-D0.book 20 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

9-1
1
2
3
4
5
6
7
89
VERZORGING EN STALLING VAN DE SCOOTER
DAU37833
Matkleur, let op LET OP
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU50831
Verzorging De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan roestvorming en corrosie optreden,
ook al zijn hoogwaardige componenten ge-
bruikt. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar verzekert ook een fraai ui-
terlijk van de scooter, verlengt de
levensduur en verbetert de prestaties.
Alvorens te reinigen
1. Controleer of het zadel goed is geslo-
ten voordat u de machine gaat reini-
gen.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers en
aansluitingen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.
Reinigen
WAARSCHUWING
DWA15810

Was de machine niet terwijl u deaccu oplaadt. Dit kan brand of een
elektrische schok veroorzaken.

Controleer of het zadel goed is ge-
sloten voordat u de machine gaat
wassen. Als het zadel niet goed is
gesloten, kan water op de accu of
de ingebouwde acculader terecht-
komen. Dit kan een elektrische
schok of kortsluiting veroorzaken.

Was de laadkabel en laadstekker
nooit. Veeg deze schoon met eendroge doek.
LET OP
DCA17121

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.

Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
1CB-F8199-D0.book 1 ページ ２０１０年１０月１８日　月曜日　午後５時５８分
