Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
1CB-28199-G0
EC-03
Page 2 of 84

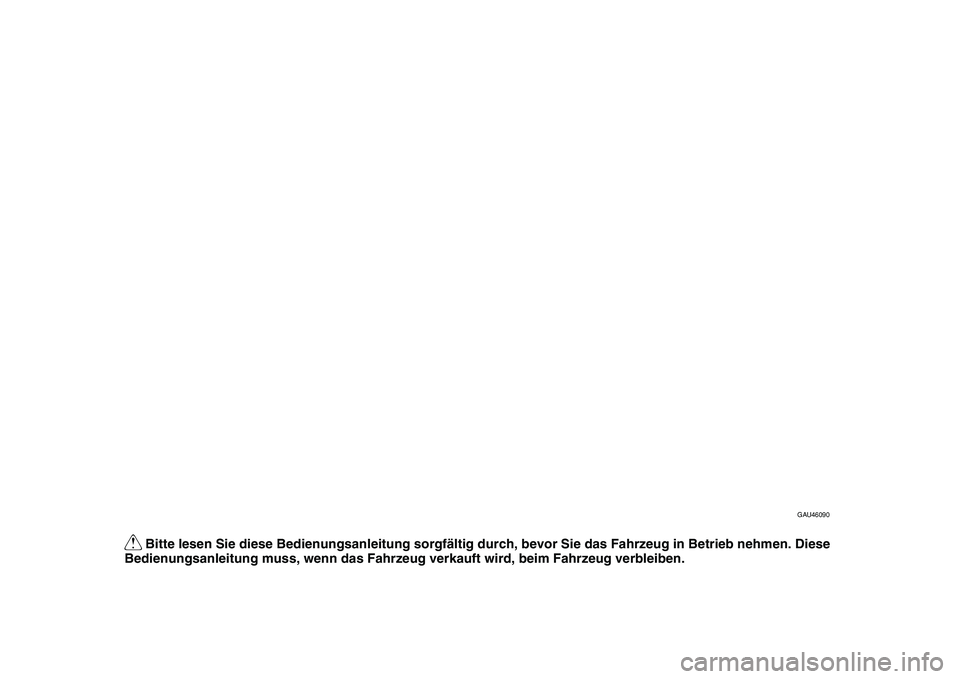

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
GAU46090
Q
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
Page 3 of 84

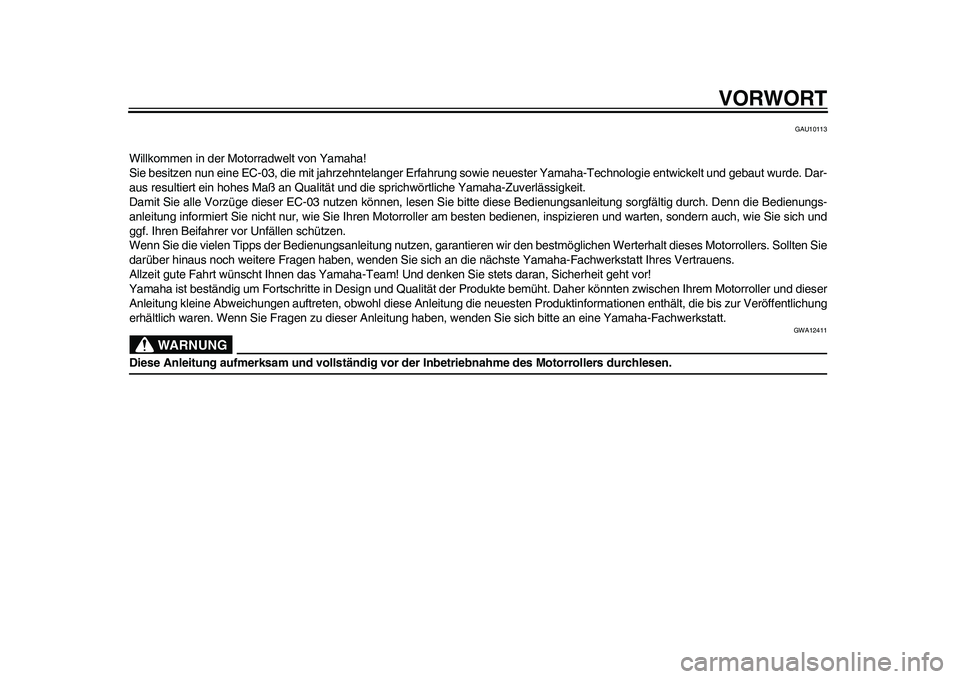

VORWORT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine EC-03, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser EC-03 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Bedienungs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.1CB-28199-G0.book 1 ページ 2010年10月15日 金曜日 午後2時57分
Page 4 of 84

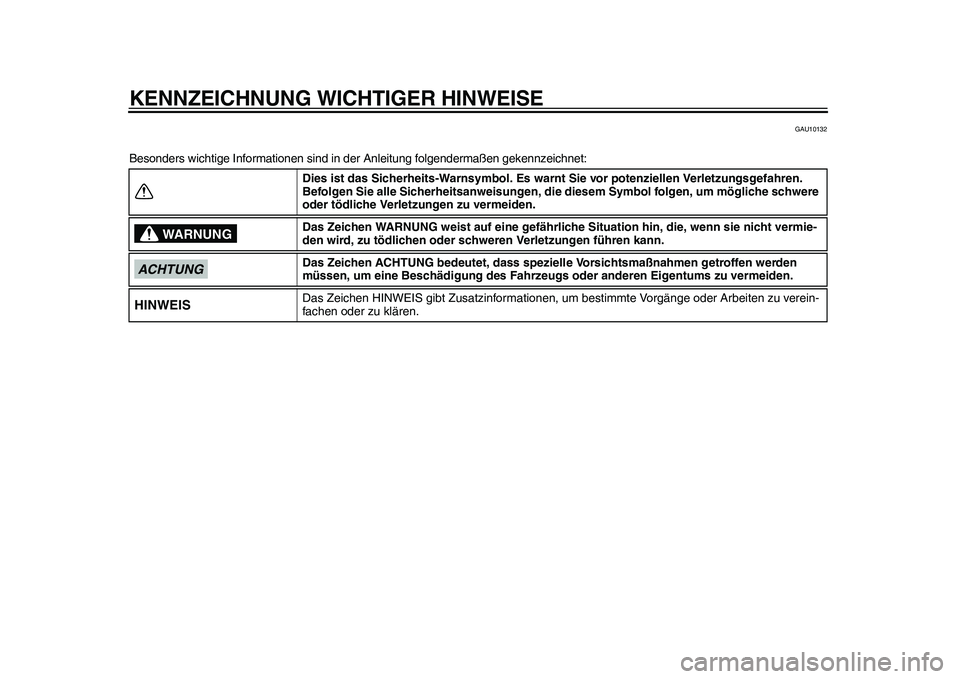

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
1CB-28199-G0.book 1 ページ 2010年10月15日 金曜日 午後2時57分
Page 5 of 84

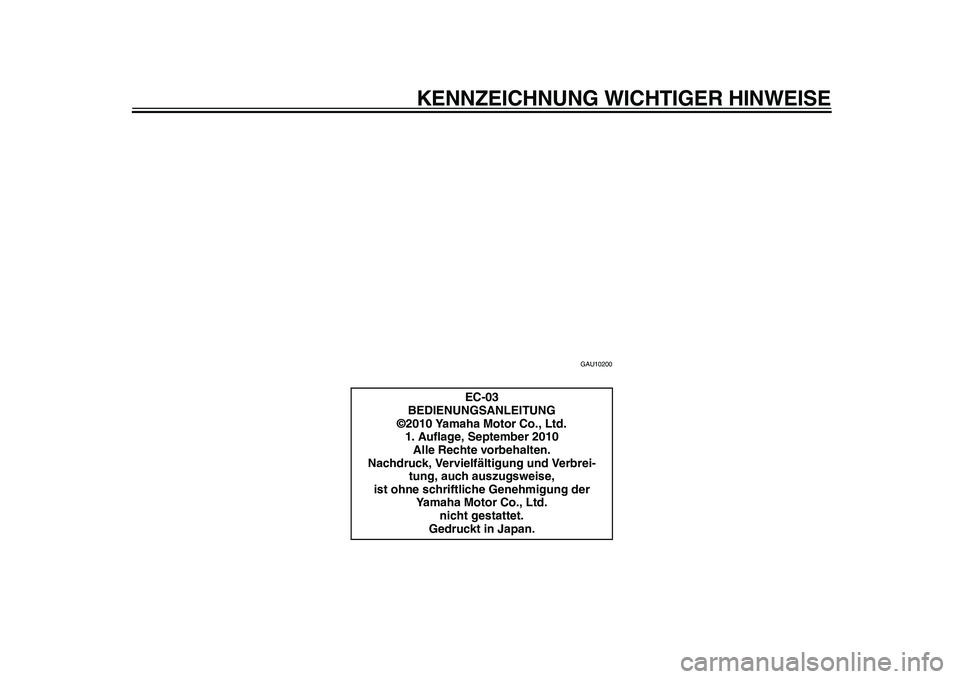

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
EC-03
BEDIENUNGSANLEITUNG
©2010 Yamaha Motor Co., Ltd.
1. Auflage, September 2010
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
1CB-28199-G0.book 2 ページ 2010年10月15日 金曜日 午後2時57分
Page 6 of 84

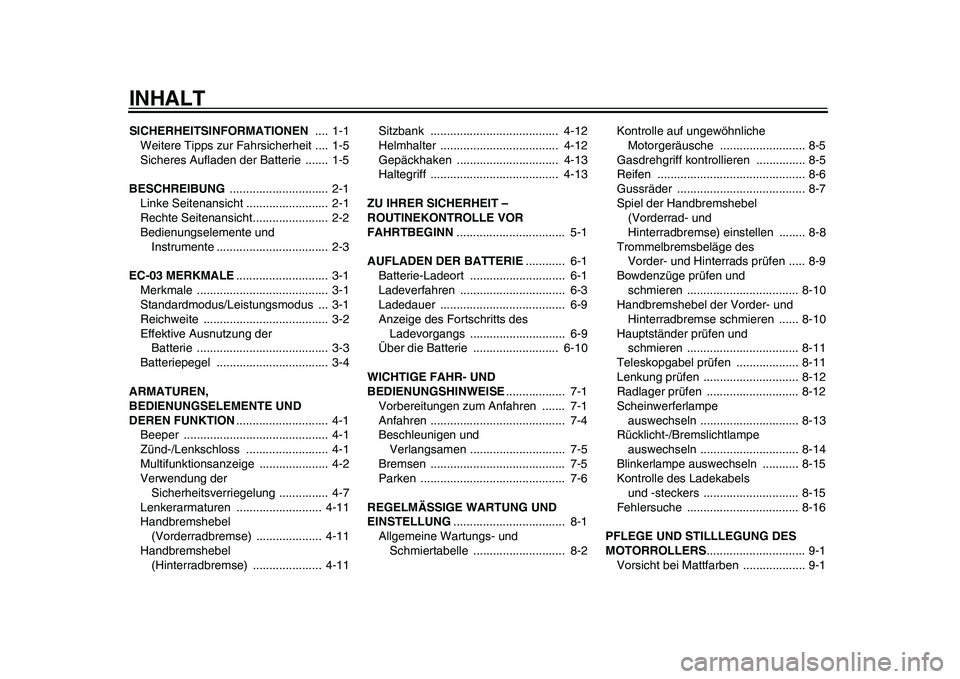

INHALTSICHERHEITSINFORMATIONEN .... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
Sicheres Aufladen der Batterie ....... 1-5
BESCHREIBUNG .............................. 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und
Instrumente .................................. 2-3
EC-03 MERKMALE............................ 3-1
Merkmale ........................................ 3-1
Standardmodus/Leistungsmodus ... 3-1
Reichweite ...................................... 3-2
Effektive Ausnutzung der
Batterie ........................................ 3-3
Batteriepegel .................................. 3-4
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................ 4-1
Beeper ............................................ 4-1
Zünd-/Lenkschloss ......................... 4-1
Multifunktionsanzeige ..................... 4-2
Verwendung der
Sicherheitsverriegelung ............... 4-7
Lenkerarmaturen .......................... 4-11
Handbremshebel
(Vorderradbremse) .................... 4-11
Handbremshebel
(Hinterradbremse) ..................... 4-11Sitzbank ....................................... 4-12
Helmhalter .................................... 4-12
Gepäckhaken ............................... 4-13
Haltegriff ....................................... 4-13
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 5-1
AUFLADEN DER BATTERIE............ 6-1
Batterie-Ladeort ............................. 6-1
Ladeverfahren ................................ 6-3
Ladedauer ...................................... 6-9
Anzeige des Fortschritts des
Ladevorgangs ............................. 6-9
Über die Batterie .......................... 6-10
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 7-1
Vorbereitungen zum Anfahren ....... 7-1
Anfahren ......................................... 7-4
Beschleunigen und
Verlangsamen ............................. 7-5
Bremsen ......................................... 7-5
Parken ............................................ 7-6
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 8-1
Allgemeine Wartungs- und
Schmiertabelle ............................ 8-2Kontrolle auf ungewöhnliche
Motorgeräusche .......................... 8-5
Gasdrehgriff kontrollieren ............... 8-5
Reifen ............................................. 8-6
Gussräder ....................................... 8-7
Spiel der Handbremshebel
(Vorderrad- und
Hinterradbremse) einstellen ........ 8-8
Trommelbremsbeläge des
Vorder- und Hinterrads prüfen ..... 8-9
Bowdenzüge prüfen und
schmieren .................................. 8-10
Handbremshebel der Vorder- und
Hinterradbremse schmieren ...... 8-10
Hauptständer prüfen und
schmieren .................................. 8-11
Teleskopgabel prüfen ................... 8-11
Lenkung prüfen ............................. 8-12
Radlager prüfen ............................ 8-12
Scheinwerferlampe
auswechseln .............................. 8-13
Rücklicht-/Bremslichtlampe
auswechseln .............................. 8-14
Blinkerlampe auswechseln ........... 8-15
Kontrolle des Ladekabels
und -steckers ............................. 8-15
Fehlersuche .................................. 8-16
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS.............................. 9-1
Vorsicht bei Mattfarben ................... 9-11CB-28199-G0.book 1 ページ 2010年10月15日 金曜日 午後2時57分
Page 7 of 84

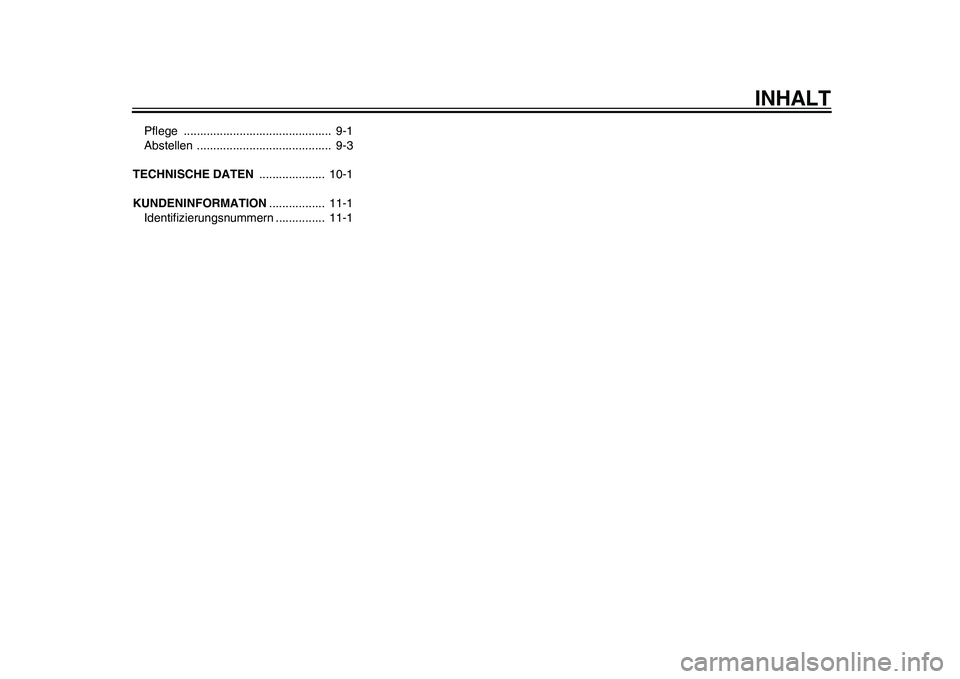

INHALT
Pflege ............................................. 9-1
Abstellen ......................................... 9-3
TECHNISCHE DATEN .................... 10-1
KUNDENINFORMATION................. 11-1
Identifizierungsnummern ............... 11-1
1CB-28199-G0.book 2 ページ 2010年10月15日 金曜日 午後2時57分
Page 8 of 84
1-1
1
SICHERHEITSINFORMATIONEN
GAU50653
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicherenBetriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.
Dieser Motorroller ist nur für eine Per-
son, den Fahrer, ausgelegt. Keine Mit-
fahrer.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu
reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel einesanderen Verkehrsteilnehmers zu
fahren.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
1CB-28199-G0.book 1 ページ 2010年10月15日 金曜日 午後2時57分
Page 9 of 84
1-2
1
SICHERHEITSINFORMATIONEN

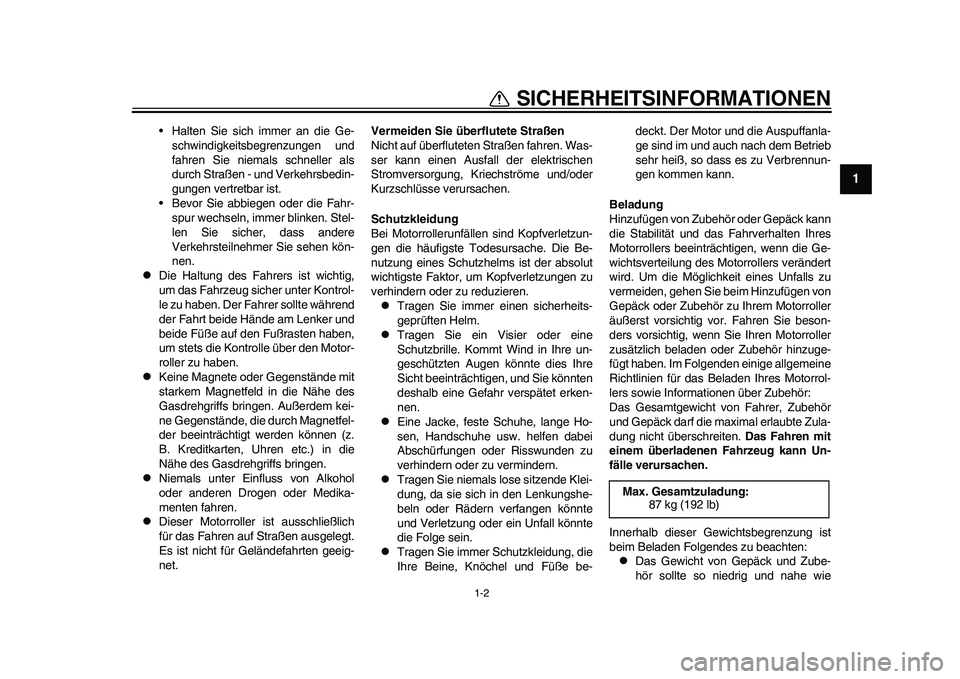

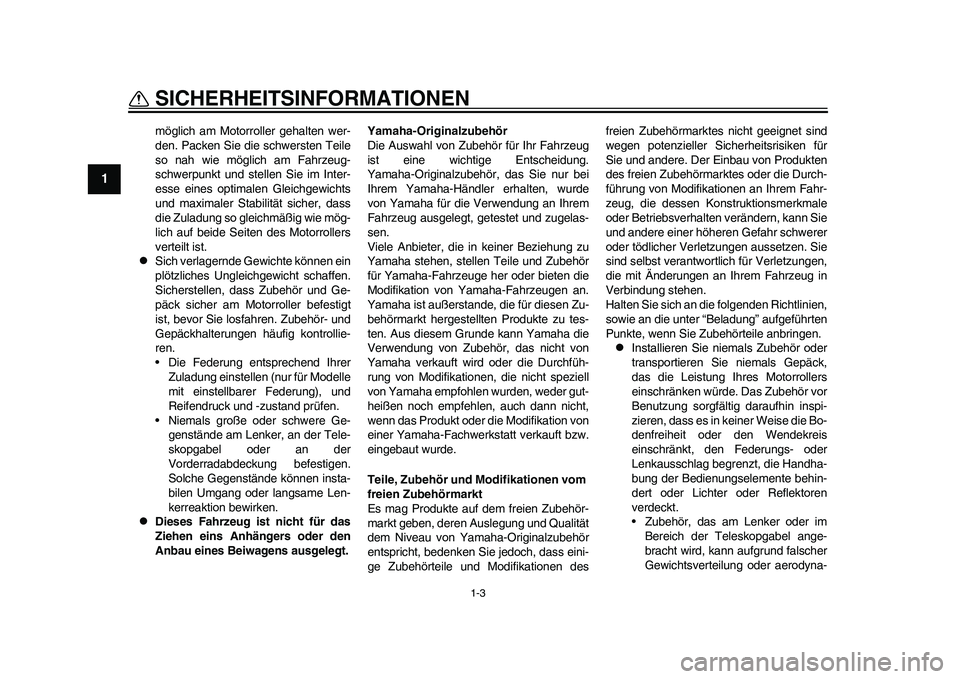

• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.
Die Haltung des Fahrers ist wichtig,
um das Fahrzeug sicher unter Kontrol-
le zu haben. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten haben,
um stets die Kontrolle über den Motor-
roller zu haben.
Keine Magnete oder Gegenstände mit
starkem Magnetfeld in die Nähe des
Gasdrehgriffs bringen. Außerdem kei-
ne Gegenstände, die durch Magnetfel-
der beeinträchtigt werden können (z.
B. Kreditkarten, Uhren etc.) in die
Nähe des Gasdrehgriffs bringen.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.Vermeiden Sie überflutete Straßen
Nicht auf überfluteten Straßen fahren. Was-
ser kann einen Ausfall der elektrischen
Stromversorgung, Kriechströme und/oder
Kurzschlüsse verursachen.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.
Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Beladung
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und das Fahrverhalten Ihres
Motorrollers beeinträchtigen, wenn die Ge-
wichtsverteilung des Motorrollers verändert
wird. Um die Möglichkeit eines Unfalls zu
vermeiden, gehen Sie beim Hinzufügen von
Gepäck oder Zubehör zu Ihrem Motorroller
äußerst vorsichtig vor. Fahren Sie beson-
ders vorsichtig, wenn Sie Ihren Motorroller
zusätzlich beladen oder Zubehör hinzuge-
fügt haben. Im Folgenden einige allgemeine
Richtlinien für das Beladen Ihres Motorrol-
lers sowie Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Zubehör
und Gepäck darf die maximal erlaubte Zula-
dung nicht überschreiten. Das Fahren mit
einem überladenen Fahrzeug kann Un-
fälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen Folgendes zu beachten:
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie Max. Gesamtzuladung:
87 kg (192 lb)
1CB-28199-G0.book 2 ページ 2010年10月15日 金曜日 午後2時57分
Page 10 of 84
1-3
SICHERHEITSINFORMATIONEN
1
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrollers
verteilt ist.
Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass Zubehör und Ge-
päck sicher am Motorroller befestigt
ist, bevor Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kontrollie-
ren.
• Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können insta-
bilen Umgang oder langsame Len-
kerreaktion bewirken.
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung.
Yamaha-Originalzubehör, das Sie nur bei
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen desfreien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
1CB-28199-G0.book 3 ページ 2010年10月15日 金曜日 午後2時57分
