YAMAHA EC-03 2011 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2011, Model line: EC-03, Model: YAMAHA EC-03 2011Pages: 80, PDF Dimensioni: 2.08 MB
Page 1 of 80
USO E MANUTENZIONE
1CB-28199-H0
EC-03
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
Page 2 of 80

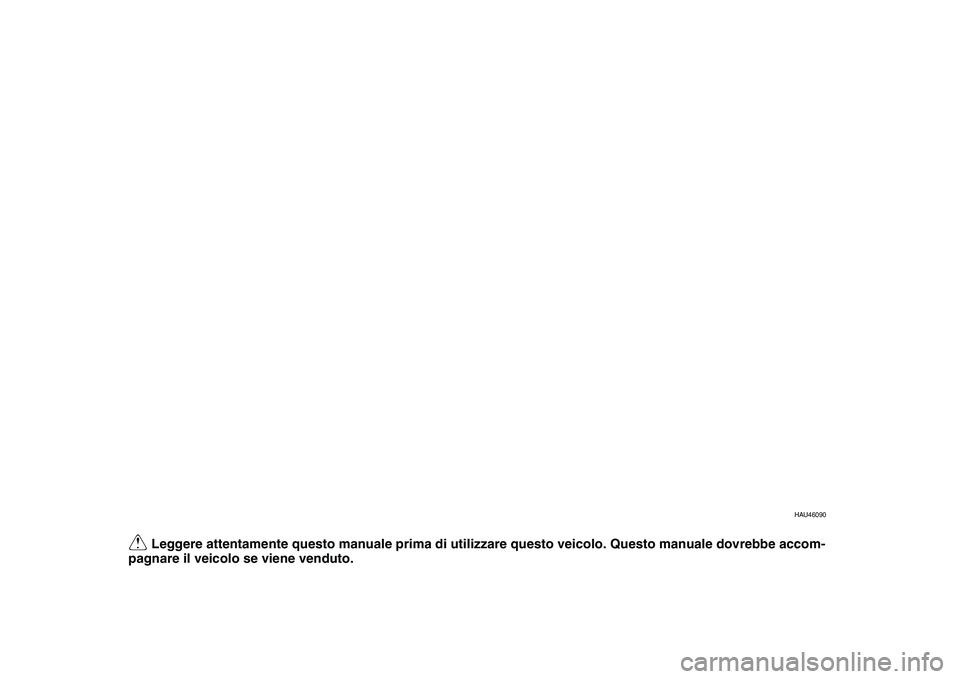

Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accom-
HAU46090
Q
pagnare il veicolo se viene venduto.
Page 3 of 80

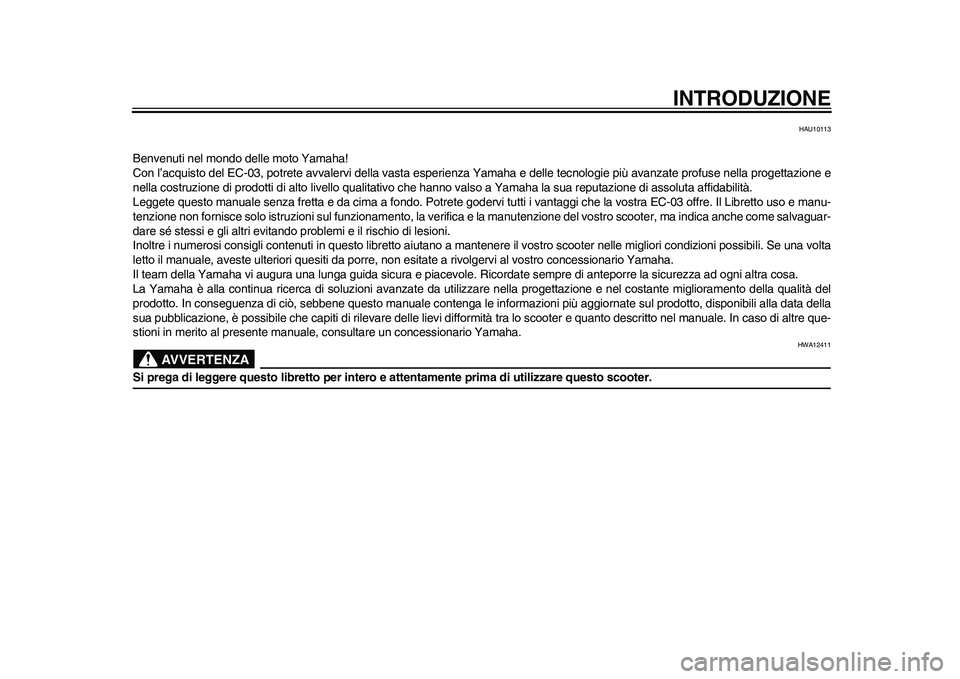

INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del EC-03, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione e
nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra EC-03 offre. Il Libretto uso e manu-
tenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come salvaguar-
dare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
1CB-9-H0.book 1 ページ 2010年10月15日 金曜日 午後2時4分
Page 4 of 80

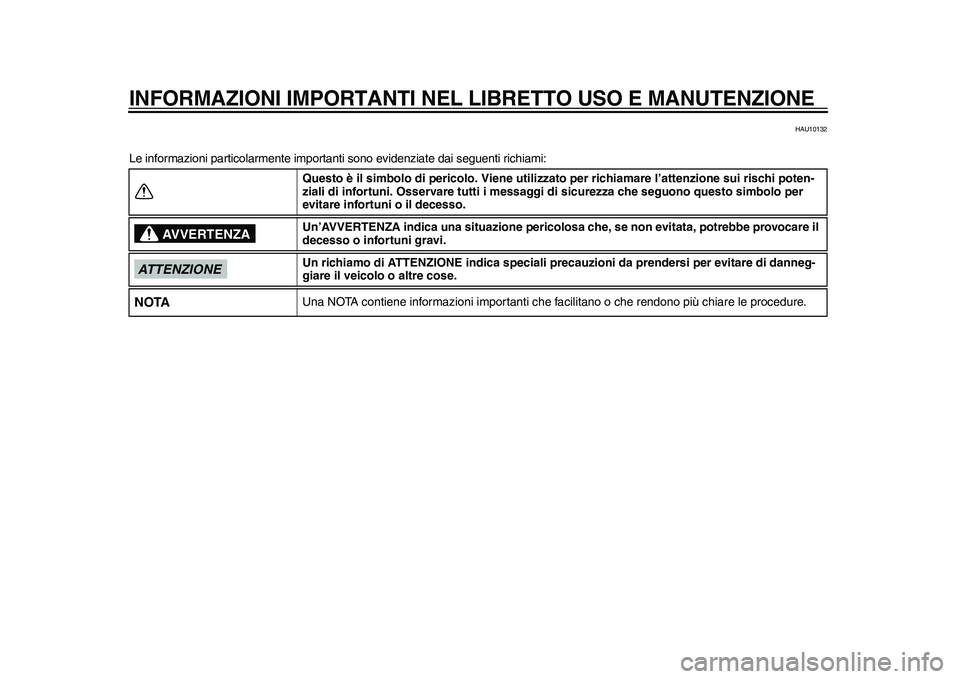

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
1CB-9-H0.book 1 ページ 2010年10月15日 金曜日 午後2時4分
Page 5 of 80

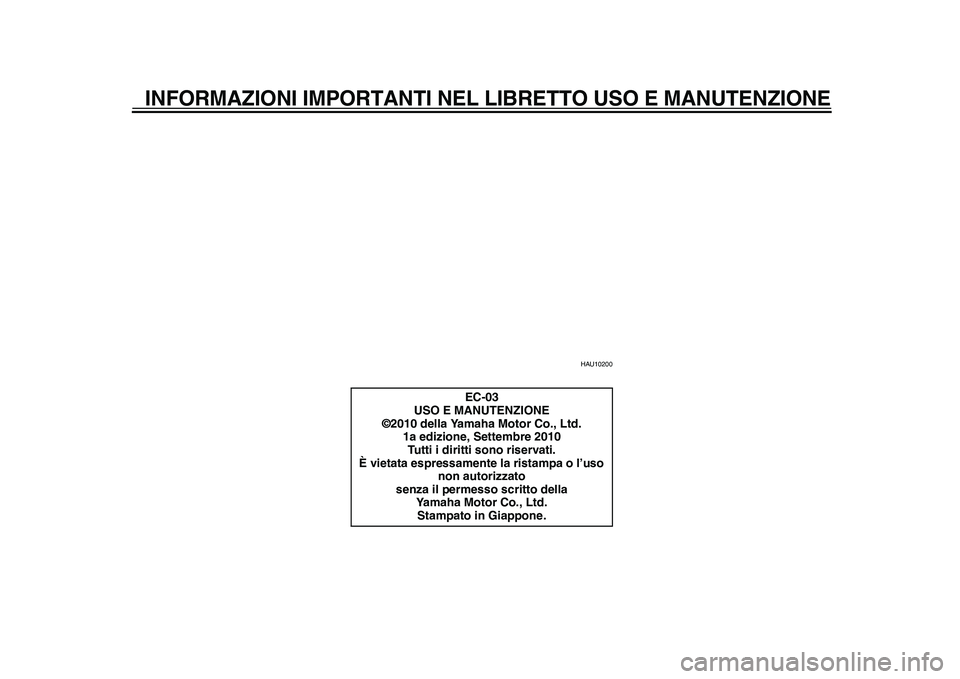

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
EC-03
USO E MANUTENZIONE
©2010 della Yamaha Motor Co., Ltd.
1a edizione, Settembre 2010
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
1CB-9-H0.book 2 ページ 2010年10月15日 金曜日 午後2時4分

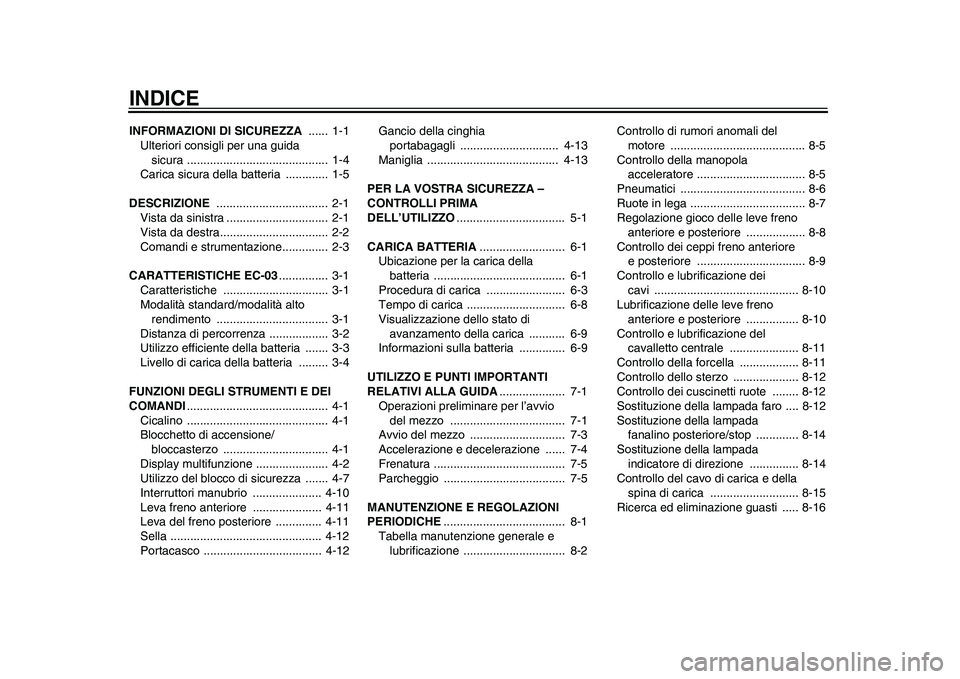

Page 6 of 80
INDICEINFORMAZIONI DI SICUREZZA ...... 1-1
Ulteriori consigli per una guida
sicura ........................................... 1-4
Carica sicura della batteria ............. 1-5
DESCRIZIONE .................................. 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
CARATTERISTICHE EC-03............... 3-1
Caratteristiche ................................ 3-1
Modalità standard/modalità alto
rendimento .................................. 3-1
Distanza di percorrenza .................. 3-2
Utilizzo efficiente della batteria ....... 3-3
Livello di carica della batteria ......... 3-4
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI........................................... 4-1
Cicalino ........................................... 4-1
Blocchetto di accensione/
bloccasterzo ................................ 4-1
Display multifunzione ...................... 4-2
Utilizzo del blocco di sicurezza ....... 4-7
Interruttori manubrio ..................... 4-10
Leva freno anteriore ..................... 4-11
Leva del freno posteriore .............. 4-11
Sella .............................................. 4-12
Portacasco .................................... 4-12Gancio della cinghia
portabagagli .............................. 4-13
Maniglia ........................................ 4-13
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 5-1
CARICA BATTERIA.......................... 6-1
Ubicazione per la carica della
batteria ........................................ 6-1
Procedura di carica ........................ 6-3
Tempo di carica .............................. 6-8
Visualizzazione dello stato di
avanzamento della carica ........... 6-9
Informazioni sulla batteria .............. 6-9
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 7-1
Operazioni preliminare per l’avvio
del mezzo ................................... 7-1
Avvio del mezzo ............................. 7-3
Accelerazione e decelerazione ...... 7-4
Frenatura ........................................ 7-5
Parcheggio ..................................... 7-5
MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 8-1
Tabella manutenzione generale e
lubrificazione ............................... 8-2Controllo di rumori anomali del
motore ......................................... 8-5
Controllo della manopola
acceleratore ................................. 8-5
Pneumatici ...................................... 8-6
Ruote in lega ................................... 8-7
Regolazione gioco delle leve freno
anteriore e posteriore .................. 8-8
Controllo dei ceppi freno anteriore
e posteriore ................................. 8-9
Controllo e lubrificazione dei
cavi ............................................ 8-10
Lubrificazione delle leve freno
anteriore e posteriore ................ 8-10
Controllo e lubrificazione del
cavalletto centrale ..................... 8-11
Controllo della forcella .................. 8-11
Controllo dello sterzo .................... 8-12
Controllo dei cuscinetti ruote ........ 8-12
Sostituzione della lampada faro .... 8-12
Sostituzione della lampada
fanalino posteriore/stop ............. 8-14
Sostituzione della lampada
indicatore di direzione ............... 8-14
Controllo del cavo di carica e della
spina di carica ........................... 8-15
Ricerca ed eliminazione guasti ..... 8-161CB-9-H0.book 1 ページ 2010年10月15日 金曜日 午後2時4分
Page 7 of 80

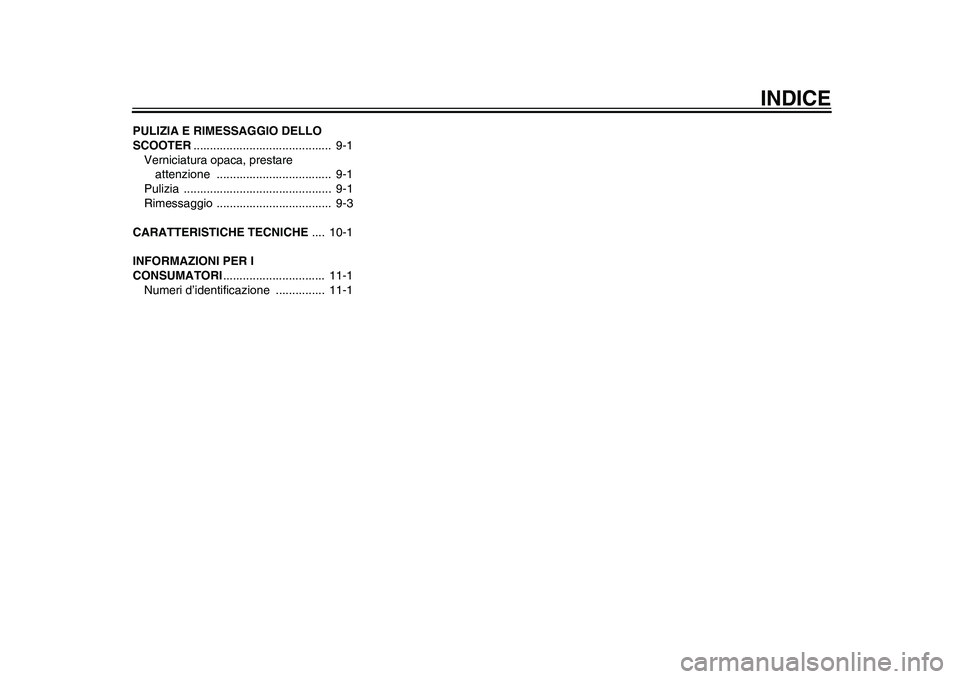

INDICE
PULIZIA E RIMESSAGGIO DELLO
SCOOTER.......................................... 9-1
Verniciatura opaca, prestare
attenzione ................................... 9-1
Pulizia ............................................. 9-1
Rimessaggio ................................... 9-3
CARATTERISTICHE TECNICHE .... 10-1
INFORMAZIONI PER I
CONSUMATORI............................... 11-1
Numeri d’identificazione ............... 11-1
1CB-9-H0.book 2 ページ 2010年10月15日 金曜日 午後2時4分
Page 8 of 80

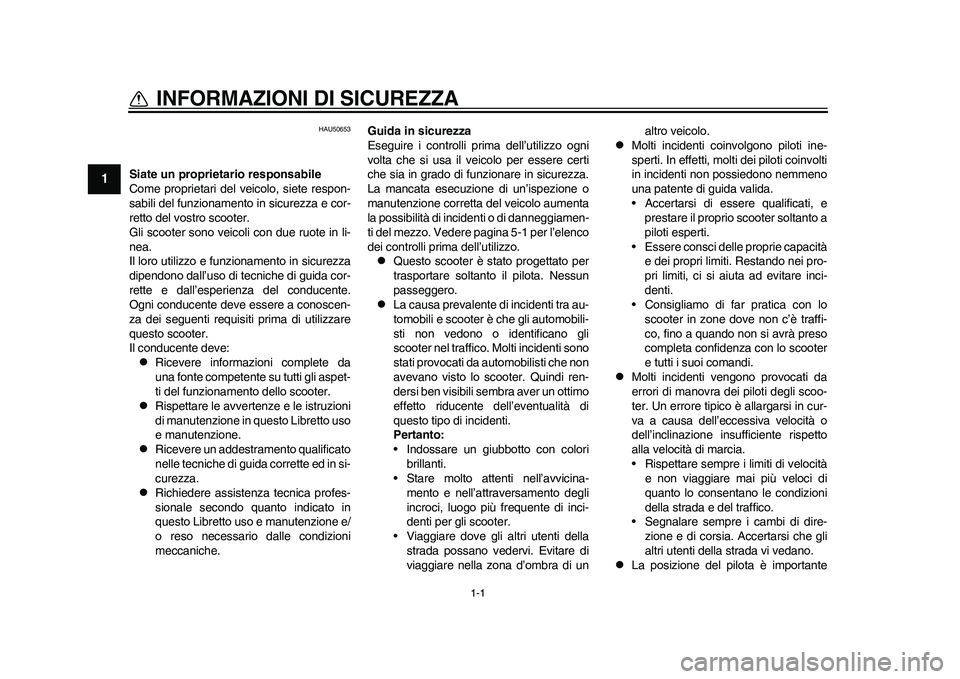

1-1
1
INFORMAZIONI DI SICUREZZA
HAU50653
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.
Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 5-1 per l’elenco
dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare soltanto il pilota. Nessun
passeggero.
La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di unaltro veicolo.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
• Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
• Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
va a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
• Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
• Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
La posizione del pilota è importante
1CB-9-H0.book 1 ページ 2010年10月15日 金曜日 午後2時4分
Page 9 of 80

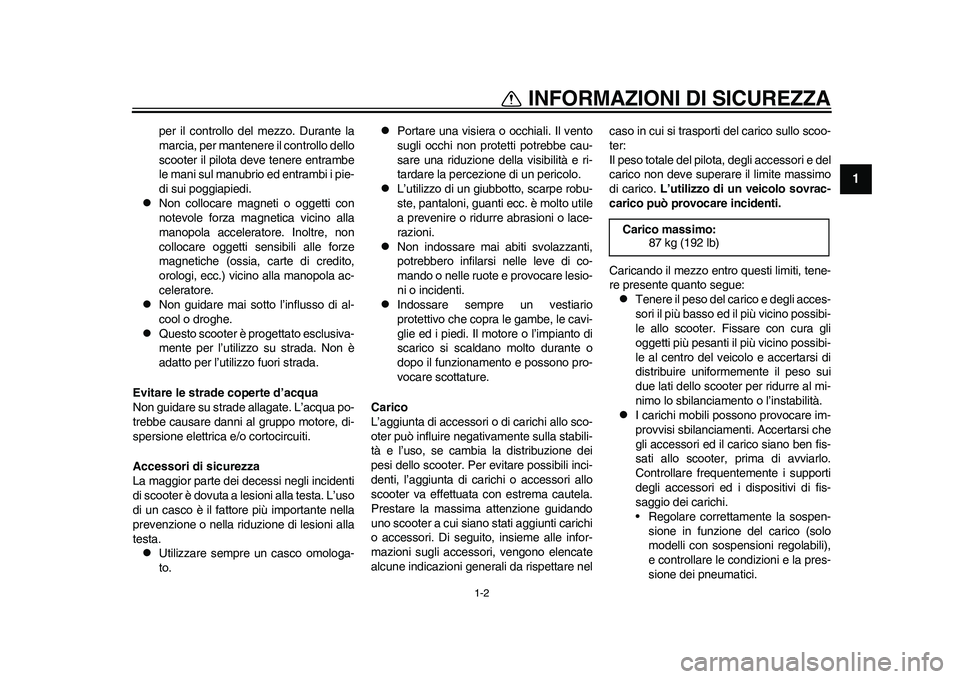

1-2
1
INFORMAZIONI DI SICUREZZA
per il controllo del mezzo. Durante la
marcia, per mantenere il controllo dello
scooter il pilota deve tenere entrambe
le mani sul manubrio ed entrambi i pie-
di sui poggiapiedi.
Non collocare magneti o oggetti con
notevole forza magnetica vicino alla
manopola acceleratore. Inoltre, non
collocare oggetti sensibili alle forze
magnetiche (ossia, carte di credito,
orologi, ecc.) vicino alla manopola ac-
celeratore.
Non guidare mai sotto l’influsso di al-
cool o droghe.
Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Evitare le strade coperte d’acqua
Non guidare su strade allagate. L’acqua po-
trebbe causare danni al gruppo motore, di-
spersione elettrica e/o cortocircuiti.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il fattore più importante nella
prevenzione o nella riduzione di lesioni alla
testa.
Utilizzare sempre un casco omologa-
to.
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.
Indossare sempre un vestiario
protettivo che copra le gambe, le cavi-
glie ed i piedi. Il motore o l’impianto di
scarico si scaldano molto durante o
dopo il funzionamento e possono pro-
vocare scottature.
Carico
L’aggiunta di accessori o di carichi allo sco-
oter può influire negativamente sulla stabili-
tà e l’uso, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori allo
scooter va effettuata con estrema cautela.
Prestare la massima attenzione guidando
uno scooter a cui siano stati aggiunti carichi
o accessori. Di seguito, insieme alle infor-
mazioni sugli accessori, vengono elencate
alcune indicazioni generali da rispettare nelcaso in cui si trasporti del carico sullo scoo-
ter:
Il peso totale del pilota, degli accessori e del
carico non deve superare il limite massimo
di carico. L’utilizzo di un veicolo sovrac-
carico può provocare incidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le allo scooter. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati dello scooter per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.
I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati allo scooter, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
• Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici. Carico massimo:
87 kg (192 lb)
1CB-9-H0.book 2 ページ 2010年10月15日 金曜日 午後2時4分
Page 10 of 80
1-3
INFORMAZIONI DI SICUREZZA
1
• Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Oggetti del
genere possono provocare instabili-
tà o ridurre la risposta dello sterzo.
Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agliaccessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alladistribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
• Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
• Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
1CB-9-H0.book 3 ページ 2010年10月15日 金曜日 午後2時4分
