YAMAHA EX 2022 Manual de utilização (in Portuguese)

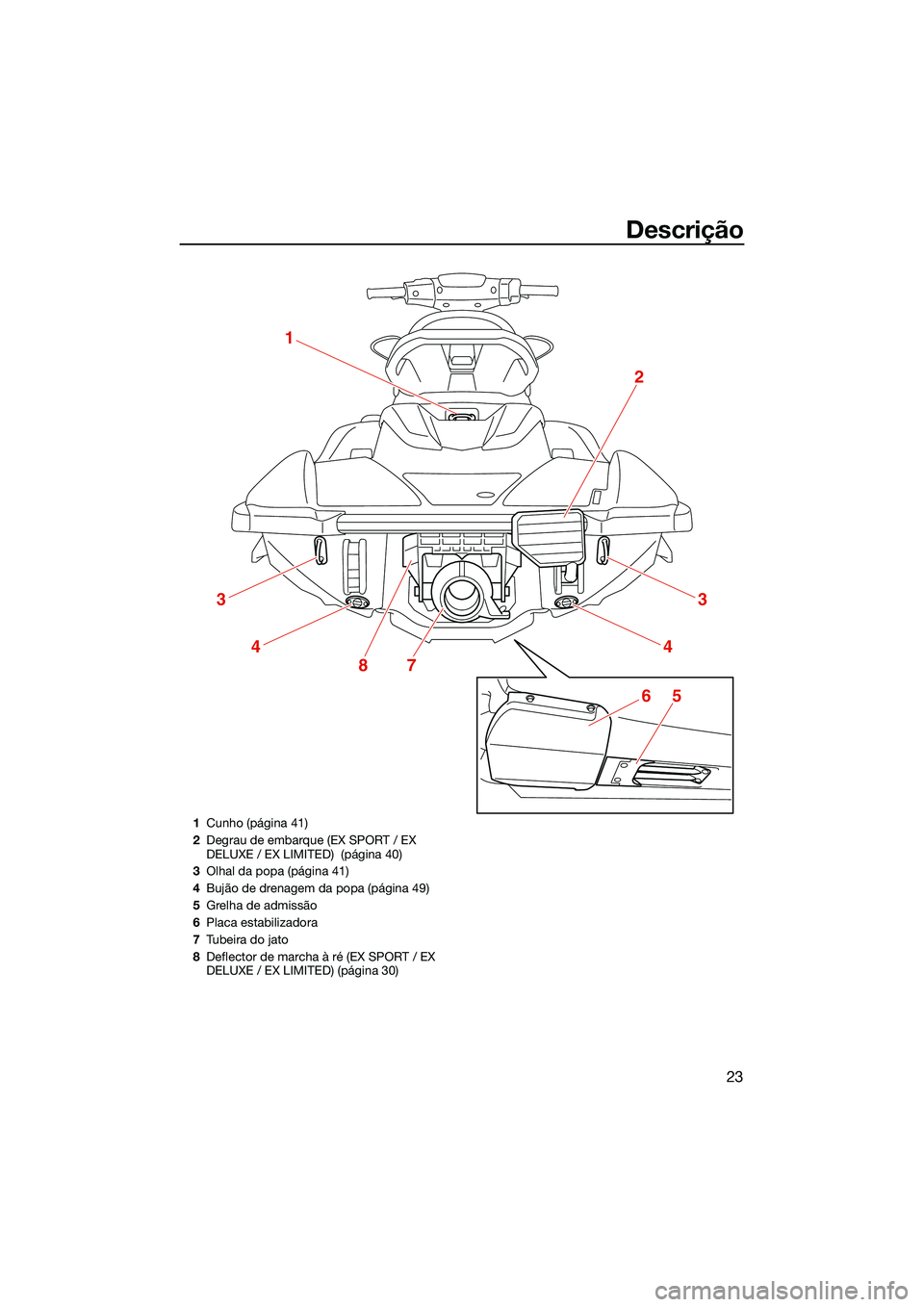

Descrição
23
1
2
3
4
3
4
87
65
1Cunho (página 41)
2 Degrau de embarque (EX SPORT / EX
DELUXE / EX LIMITED) (página 40)
3 Olhal da popa (página 41)
4 Bujão de drenagem da popa (página 49)
5 Grelha de admissão
6 Placa estabilizadora
7 Tu b e i r a d o j a t o
8 Deflector de marcha à ré (EX SPORT / EX
DELUXE / EX LIMITED) (página 30)
UF3Y75P0.book Page 23 Monday, July 19, 2021 11:34 AM

Descrição
24
12
EX DELUXE / EX LIMITED
EX / EX SPORT 2
11 10
3 36
4
7
8
9
4
5
1
Comando RiDE (EX DELUXE / EX LIMITED)
(página 31)
2 Interruptor de arranque (página 26)
3 Interruptor de paragem de emergência (pá-
gina 26)
4 Retrovisor (EX SPORT / EX DELUXE / EX
LIMITED)
5 Chave de segurança (página 26)
6 Comando do acelerador (página 27)
7 Centro de informações multifunções (pági-
na 34)
8 Alavanca do seletor do sentido de marcha
(EX SPORT) (página 30)
9 Porta-luvas (página 42) 10
Cabo de paragem de emergência (página
26)
11 Interruptor de paragem do motor (página
26)
UF3Y75P0.book Page 24 Monday, July 19, 2021 11:34 AM

Descrição
25
Compartimento do motor
8
3
1011
4
2
1
56
7
9
1 Purgador de água (página 29)
2 Reservatório de combustível
3 Caixa do filtro de ar
4 Adaptador da mangueira de lavagem (pági-
na 78)
5 Tampão do reservatório de óleo/Vareta de
nível (página 47)
6 Reservatório de óleo 7
Bateria (página 56)
8 Caixa de fusíveis
9 Vela/bobina de ignição
10 Suporte do extintor de incêndios (página
43)
11 Compartimento de armazenamento do
banco (página 43)
UF3Y75P0.book Page 25 Monday, July 19, 2021 11:34 AM

Funcionamento da função de controlo
26
PJU31027
Funções de controlo do veículo aquático
PJU31154Interruptor de paragem do motor “ ”
O interruptor de paragem do motor (botão
vermelho) para o motor quando é premido.
PJU31164Interruptor de paragem de
emergência “ ”
O interruptor de paragem de emergência
para automaticamente o motor quando a
chave de segurança, na extremidade do
cabo de paragem de emergência, é removida
do interruptor, como por exemplo, em caso
de queda do operador à água.
Introduzir a chave de segurança por baixo do
interruptor de paragem de emergência antes
de ligar o motor. Quando o motor estiver desligado, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acionamen-
to acidental ou a utilização não autorizada
por crianças ou outras pessoas.
PJU44350Interruptor de arranque “ ”PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
O interruptor de arranque (botão verde) liga o
motor quando é premido.
Soltar o interruptor de arranque logo que o
motor começa a trabalhar. Se o motor não
arrancar em 5 segundos, soltar o interruptor
de arranque, aguardar 15 segundos e tentar
novamente.
ADVERTÊNCIA: Não acionar o
interruptor de arranque com o motor liga-
do. Não premir o interruptor de arranque
durante mais de 5 segundos; caso contrá-
rio, a bateria ficará descarregada e o mo-
tor não funcionará. Além disso, o motor de
arranque poderá ficar danificado.
[PCJ01041]
1 Interruptor de paragem do motor
1 Interruptor de paragem de emergência
2 Chave de segurança
3 Cabo de paragem de emergência
1
1
2
3
UF3Y75P0.book Page 26 Monday, July 19, 2021 11:34 AM

Funcionamento da função de controlo
27
O motor não funcionará em nenhuma das se-
guintes situações:
Se a chave de segurança for retirada do in-
terruptor de paragem de emergência.
Se o comando do acelerador estiver com-
primido.
Se o comando do acelerador estiver ava-
riado.
EX DELUXE / EX LIMITED: Se o comando
RiDE estiver apertado.
EX DELUXE / EX LIMITED: Se o comando
RiDE estiver avariado.
PJU31212Comando do acelerador
O comando do acelerador aumenta a veloci-
dade do motor quando o comando é compri-
mido.
O comando do acelerador regressa automa-
ticamente à posição totalmente fechada (ra-
lenti) quando é libertado.
PJU43342Comando RiDE (EX DELUXE / EX
LIMITED)
Quando se aperta o comando RiDE, o deflec-
tor de marcha à ré desce e o veículo aquático
começa a deslocar-se em marcha à ré. Se o
veículo aquático estiver a deslocar-se em
marcha avante, o veículo aquático irá abran-
dar gradualmente até parar e, depois, o veí-
culo aquático começa a deslocar-se em
marcha à ré.
Quando se liberta o comando RiDE, este vol-
ta automaticamente à posição totalmente fe-
chada (ralenti) e o deflector de marcha à ré
desloca-se para a posição de ponto-morto.
PJU31262Sistema de governo
Ao virar-se o guiador na direção pretendida,
o ângulo da tubeira do jato altera-se, sendo a
direção do veículo aquático alterada em con-
formidade.
1 Interruptor de arranque
1 Comando do acelerador
1
1
1Comando RiDE
1
UF3Y75P0.book Page 27 Monday, July 19, 2021 11:34 AM

Funcionamento da função de controlo
28
Dado que a força do impulso do jato determi-
na a velocidade e o ângulo de uma viragem,
deve-se sempre aplicar o acelerador ao ne-
gociar uma curva, exceto à velocidade míni-
ma de governo.
Este modelo está equipado com o Sistema
de Gestão do Motor Yamaha (YEMS) que in-
clui um sistema de direção sem aceleração
(OTS). Este acionar-se-á a velocidades de
passo caso se tente o governo do veículo de-
pois de se libertar o comando do acelerador.
O sistema OTS ajuda a efetuar viragens atra-
vés do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se
acelerar ao mesmo tempo que se vira o guia-
dor. O sistema OTS não funciona a velocida-
des abaixo da velocidade de passo ou com o
motor desligado. Logo que o motor reduz de
velocidade, o veículo deixa de virar em res-
posta às ações do guiador, até o aceleradorser novamente acionado ou até se atingir a
velocidade mínima de governo.
PJU35975Saída piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor é
descarregada pela saída piloto da água de
refrigeração.
Existe uma saída piloto da água de refrigera-
ção no lado de bombordo (esquerdo) do veí-
culo. Para verificar o funcionamento correto
do sistema de refrigeração, verificar se existe
descarga de água pela saída piloto da água
de refrigeração. Se não houver descarga de
água por esta saída, desligar o motor e verifi-
car se a tomada do jato está obstruída. (Ver
mais informações sobre a tomada do jato na
página 95.)
OBSERVAÇÃO
Após o acionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pela saída piloto.
A descarga de água pode não ser constan-
te com o motor a func
ionar ao ralenti. Se
esta situação se verificar, acionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
1 Guiador
2 Tu b e i r a d o j a t o
1
2
1Saída piloto da água de refrigeração
1
UF3Y75P0.book Page 28 Monday, July 19, 2021 11:34 AM

Funcionamento da função de controlo
29
PJU40323Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
Se houver água acumulada no purgador de
água, drená-la desapertando o bujão de dre-
nagem.
Para drenar a água do purgador de
água:
(1) Colocar um reservatório de escoamentoou um pano seco sob o purgador de
água.
(2) Desapertar gradualmente o bujão de drenagem para drenar a água. Apanhar a
água com o reservatório de escoamento
ou com o pano seco de forma a não sal-
tar para o compartimento do motor. Se
saltar água para o veículo, certificar-se
de que a mesma é limpa com um pano
seco.
(3) Apertar firmemente o bujão de drena- gem até parar.
1Purgador de água
2 Bujão de drenagem
2
1
UF3Y75P0.book Page 29 Monday, July 19, 2021 11:34 AM

Operação do veículo aquático
30
PJU40014
Funções de operação do veículo aquático
PJU40522Sistema de marcha à ré (EX SPORT)PWJ01231
Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
Verificar se existem obstáculos ou pes-
soas atrás antes de seleccionar a mar-
cha à ré.
Não tocar no deflector de marcha à ré
durante a operação da alavanca do se-
lector do sentido de marcha, de modo a
evitar o entalamento.
Quando se move a alavanca do seletor do
sentido de marcha para a posição de marcha
à ré, o deflector de marcha à ré desce e des-
via o jato de água descarregado através da
tubeira do jato. Isto permite que o veículo se
mova em marcha à ré.
Para selecionar a marcha à ré:
(1) Libertar o comando do acelerador e dei-
xar a velocidade do motor regressar ao
ralenti.
(2) Puxar a alavanca do seletor do sentido de marcha para a ré até parar na posição
de marcha à ré. O deflector de marcha à
ré desce e o veículo começa a mover-se
em marcha à ré à velocidade mínima de
governo.
Para selecionar a marcha avante:
(1) Libertar o comando do acelerador e dei-xar a velocidade do motor regressar ao
ralenti.
(2) Empurrar a alavanca do seletor do senti- do de marcha para a frente até parar na
posição de marcha avante. O deflector
de marcha à ré sobe e o veículo começa
a mover-se para a frente à velocidade
mínima de governo.
1Alavanca do seletor do sentido de marcha
2 Posição de marcha à ré
3 Posição de marcha avante
1 Deflector de marcha à ré
2 Posição de marcha avante
3 Posição de marcha à ré
1
2
3
1
2
3
UF3Y75P0.book Page 30 Monday, July 19, 2021 11:34 AM

Operação do veículo aquático
31
PJU43155Sistema do seletor do sentido de
marcha (EX DELUXE / EX LIMITED)
PWJ01773
Verificar se existem obstáculos ou pes-
soas atrás antes de selecionar a marcha
à ré.
Não tocar no deflector de marcha à ré
durante a operação do comando RiDE,
de modo a evitar o entalamento.
Se os comandos RiDE e do acelerador
estiverem a ser operados simultanea-
mente, não libertar apenas o comando
RiDE. Caso contrário, o veículo aquático
poderá acelerar mais rapidamente do
que o esperado, o que pode provocar
um acidente.
O comando RiDE e o comando do acelerador
só podem ser usados para mudar o movi-
mento de marcha avante ou de marcha à ré
do veículo aquático quando o motor está em
funcionamento. Quando se aperta o coman-
do RiDE, o deflector de marcha à ré desce e
desvia o jato de água descarregado através
da tubeira do jato para que o veículo aquático
se desloque em marcha à ré ou fique em
ponto-morto. Quando se aperta o comando
do acelerador, o deflector de marcha à ré
sobe e o veículo aquático desloca-se em
marcha avante.
OBSERVAÇÃO
Este modelo está equipado com uma fun-
ção que limita a velocidade do motor em
marcha à ré.
Quando o motor é ligado, o deflector de
marcha à ré desloca-se automaticamente
para a posição de ponto-morto.
Para selecionar a marcha à ré:
(1) Libertar o comando do acelerador.(2) Apertar o comando RiDE. O deflector de
marcha à ré desce, a velocidade do mo-
tor aumenta, o veículo aquático começa
a deslocar-se em marcha à ré e é mos-
trado o indicador do seletor do sentido
de marcha “R” (marcha à ré).
1Comando RiDE
1 Deflector de marcha à ré
2 Posição de marcha à ré
1 “R” (Posição de marcha à ré)
1
1
2
1
UF3Y75P0.book Page 31 Monday, July 19, 2021 11:34 AM

Operação do veículo aquático
32
Para selecionar o ponto-morto a partir
da marcha à ré:
Libertar o comando RiDE. O deflector de
marcha à ré retorna automaticamente à posi-
ção de ponto-morto e é mostrado o indica-
dor do seletor do sentido de marcha “N”
(ponto-morto).
OBSERVAÇÃO
Embora a posição de ponto-morto ajude a
impedir a deslocação do veículo aquático
mesmo com o motor em funcionamento,
pode ocorrer algum movimento.
Para selecionar a marcha avante:
(1) Libertar o comando RiDE.
(2) Apertar o comando do acelerador. O de-flector de marcha à ré sobe completa-
mente, a velocidade do motor aumenta,
o veículo aquático começa a deslocar-se
em marcha avante e é mostrado o indi-
cador do seletor do sentido de marcha
“F” (marcha avante).
1Comando RiDE
1 Deflector de marcha à ré
2 Posição de ponto-morto
1
1
2
1“N” (Posição de ponto-morto)
1 Comando do acelerador
1
1
UF3Y75P0.book Page 32 Monday, July 19, 2021 11:34 AM
